Page 201 of 245

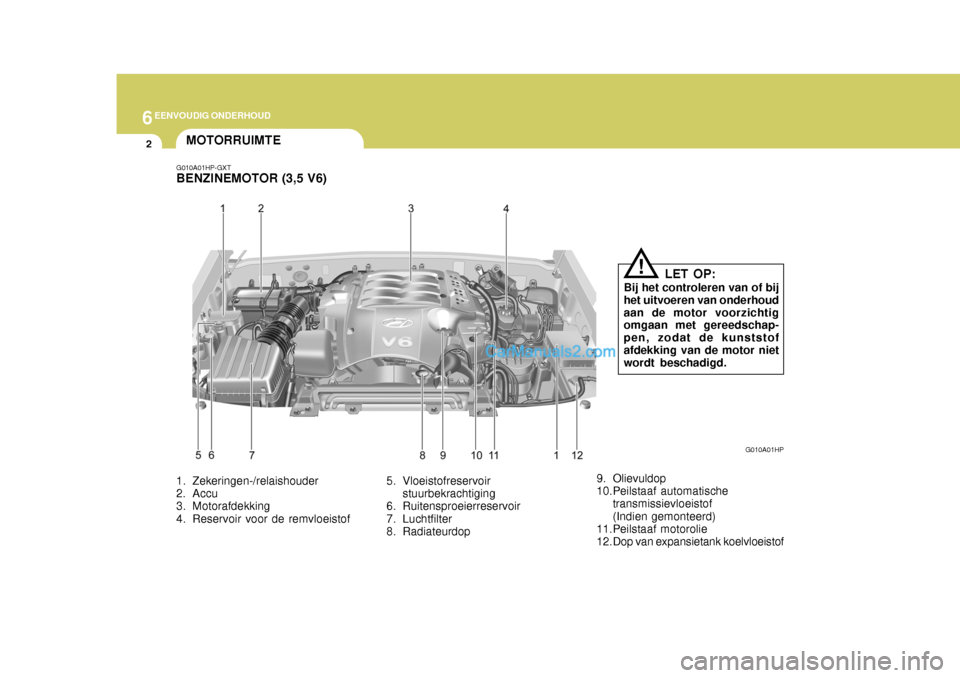

Hyundai Terracan 2005  Handleiding (in Dutch) 6EENVOUDIG ONDERHOUD
2
1. Zekeringen-/relaishouder
2. Accu
3. Motorafdekking
4. Reservoir voor de remvloeistof 5. Vloeistofreservoir
stuurbekrachtiging
6. Ruitensproeierreservoir
7. Luchtfilter
8.

Page 202 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6
EENVOUDIG ONDERHOUD
3
G010C01HP-GXT

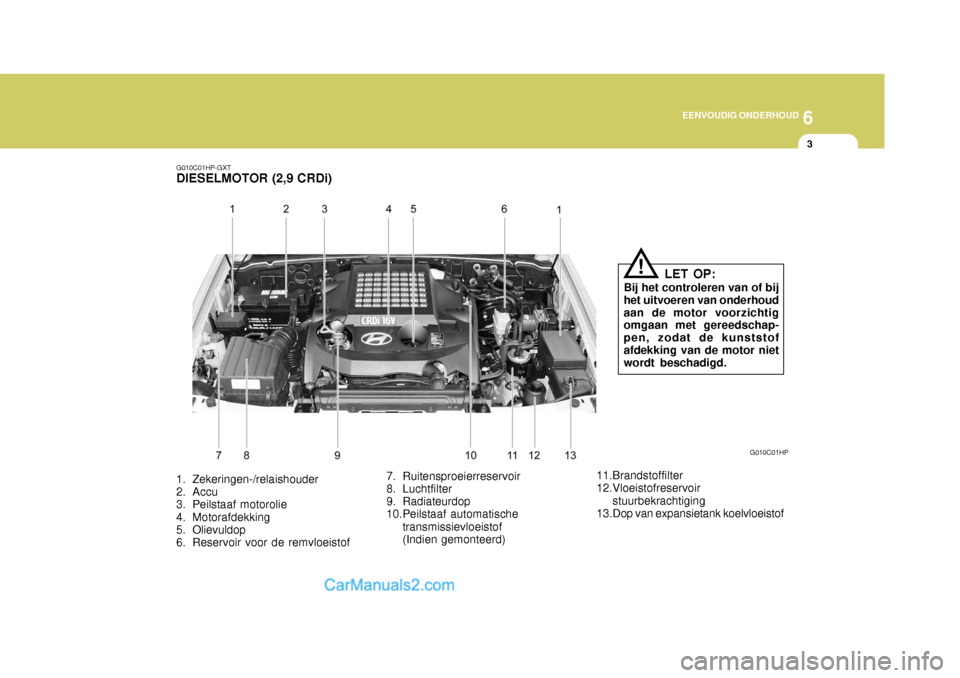

DIESELMOTOR (2,9 CRDi)
1. Zekeringen-/relaishouder
2. Accu
3. Peilstaaf motorolie
4. Motorafdekking
5. Olievuldop
6. Reservoir voor de remvloeistof 7. Ruite

Page 203 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6EENVOUDIG ONDERHOUD
4ALGEMENE CONTROLES
G020A01A-AXT Motorruimte Onderstaande punten moeten regelmatig worden gecontroleerd:
o Motoroliepeil en conditie
o Versnellingsbakoliepeil en conditie
o Pei

Page 204 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6
EENVOUDIG ONDERHOUD

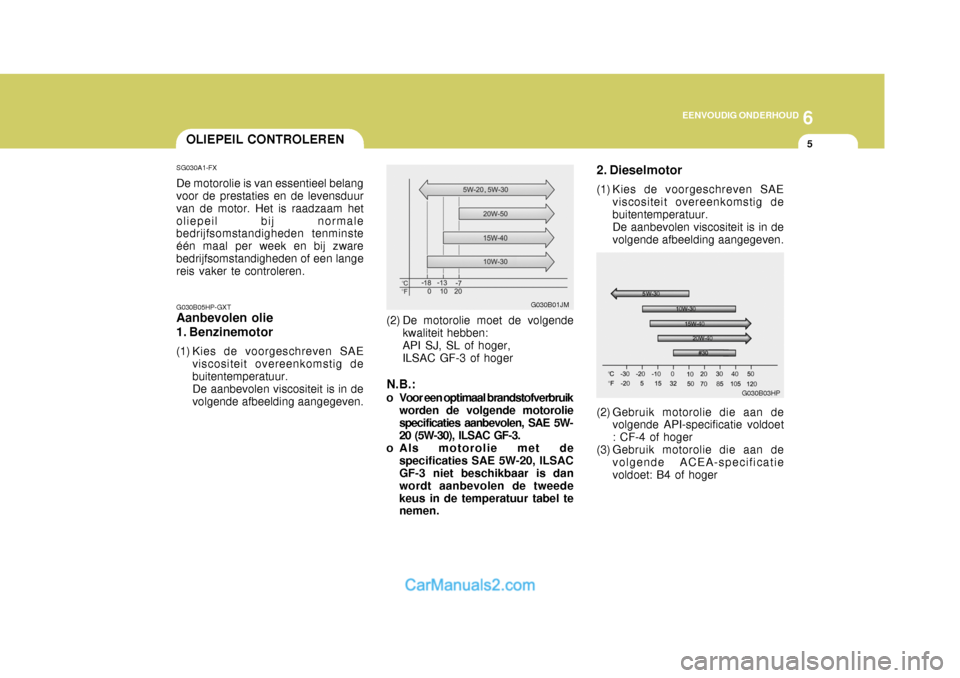

5OLIEPEIL CONTROLEREN
SG030A1-FX De motorolie is van essentieel belang voor de prestaties en de levensduur van de motor. Het is raadzaam hetoliepeil bij normale bedrijfsomstandig

Page 205 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6EENVOUDIG ONDERHOUD
6
!

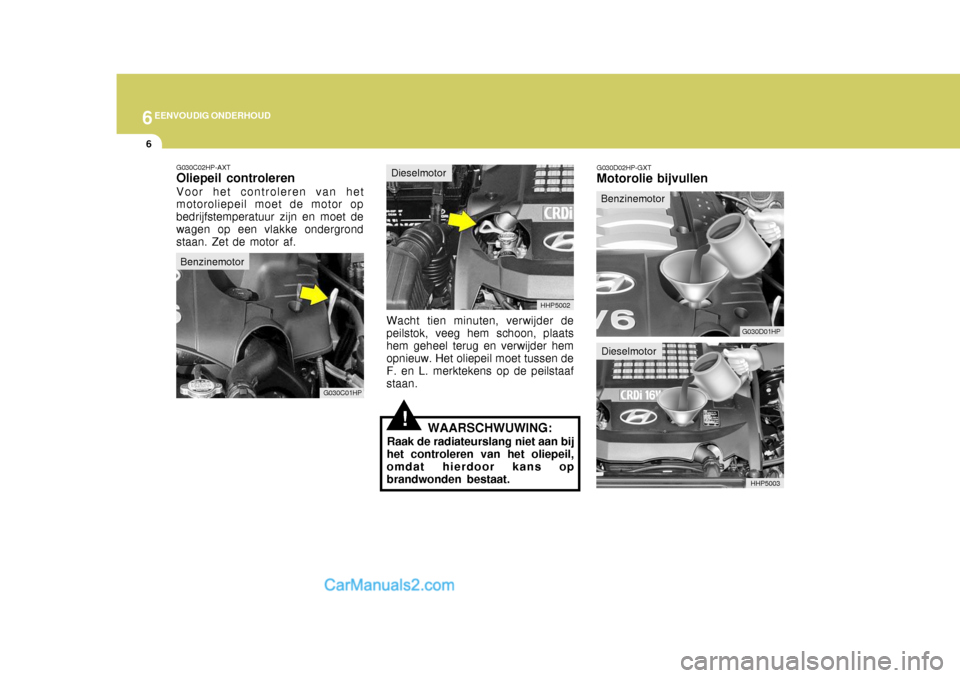

G030C02HP-AXT Oliepeil controleren Voor het controleren van het motoroliepeil moet de motor op bedrijfstemperatuur zijn en moet dewagen op een vlakke ondergrond staan. Zet de

Page 206 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6
EENVOUDIG ONDERHOUD
7

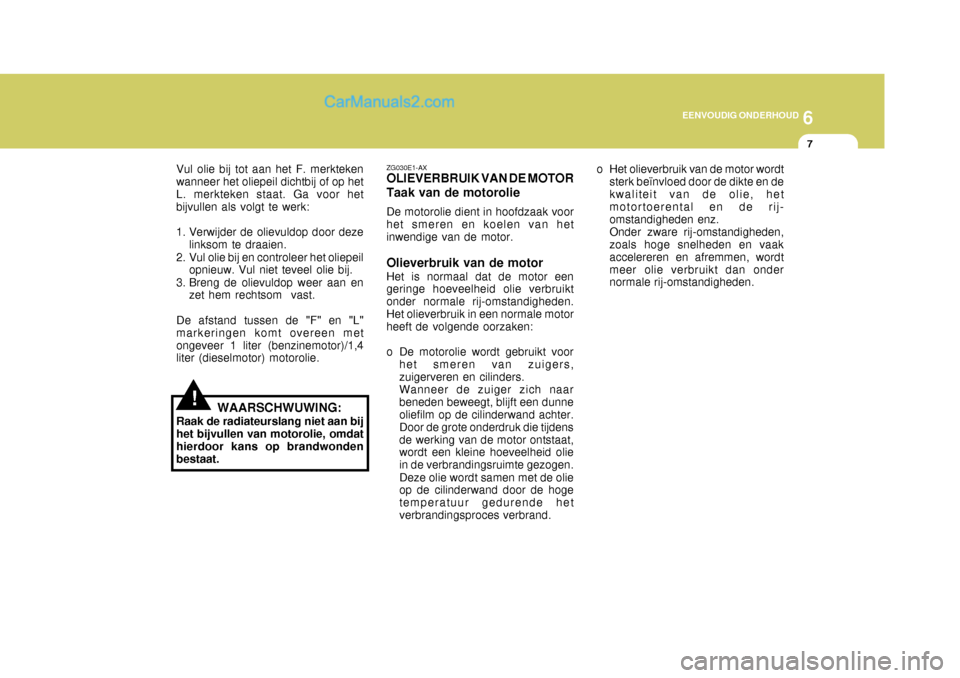

Vul olie bij tot aan het F. merkteken
wanneer het oliepeil dichtbij of op het L. merkteken staat. Ga voor het bijvullen als volgt te werk:
1. Verwijder de olievuldop door deze

Page 207 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6EENVOUDIG ONDERHOUD
8
!

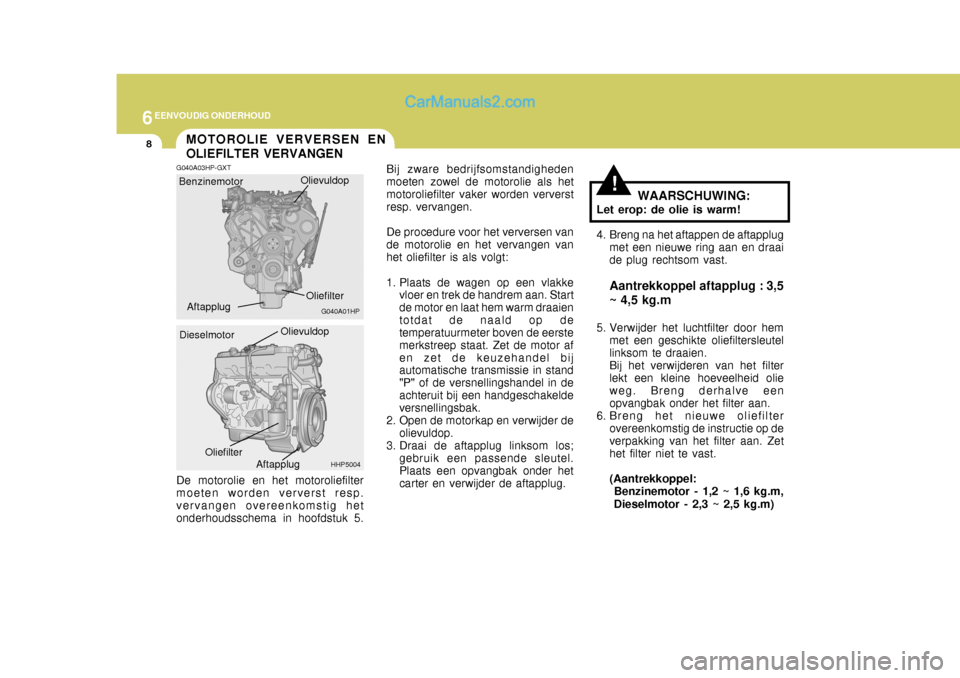

MOTOROLIE VERVERSEN EN OLIEFILTER VERVANGEN
G040A03HP-GXT Bij zware bedrijfsomstandigheden moeten zowel de motorolie als hetmotoroliefilter vaker worden ververst resp. vervang

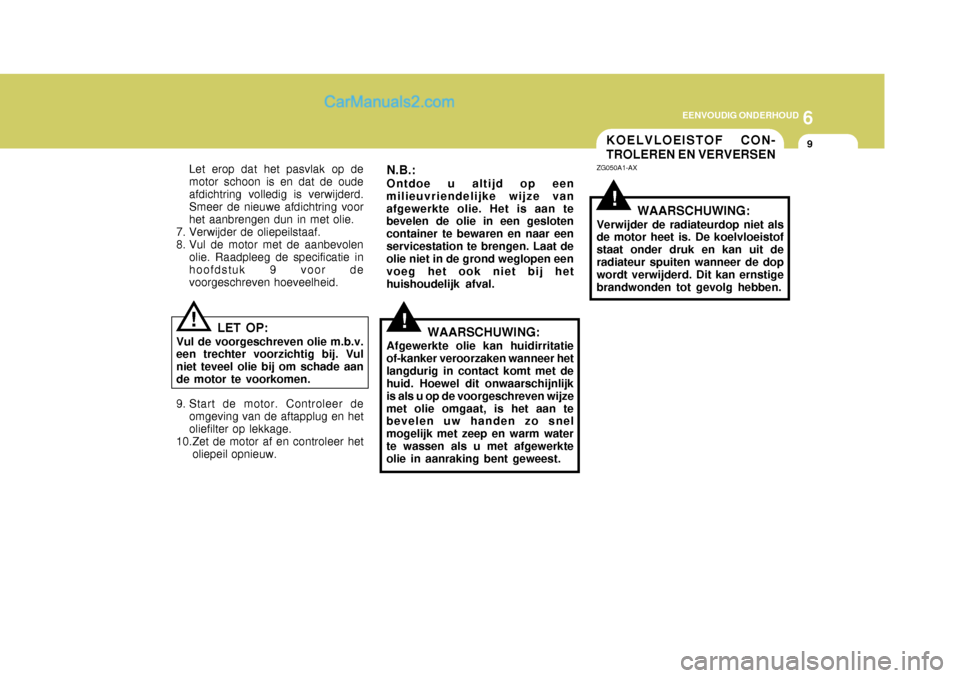

Page 208 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6
EENVOUDIG ONDERHOUD
9KOELVLOEISTOF CON- TROLEREN EN VERVERSEN
!
!
Let erop dat het pasvlak op de motor schoon is en dat de oudeafdichtring volledig is verwijderd. Smeer de nieuwe afdichtring voor he

Page 209 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6EENVOUDIG ONDERHOUD
10

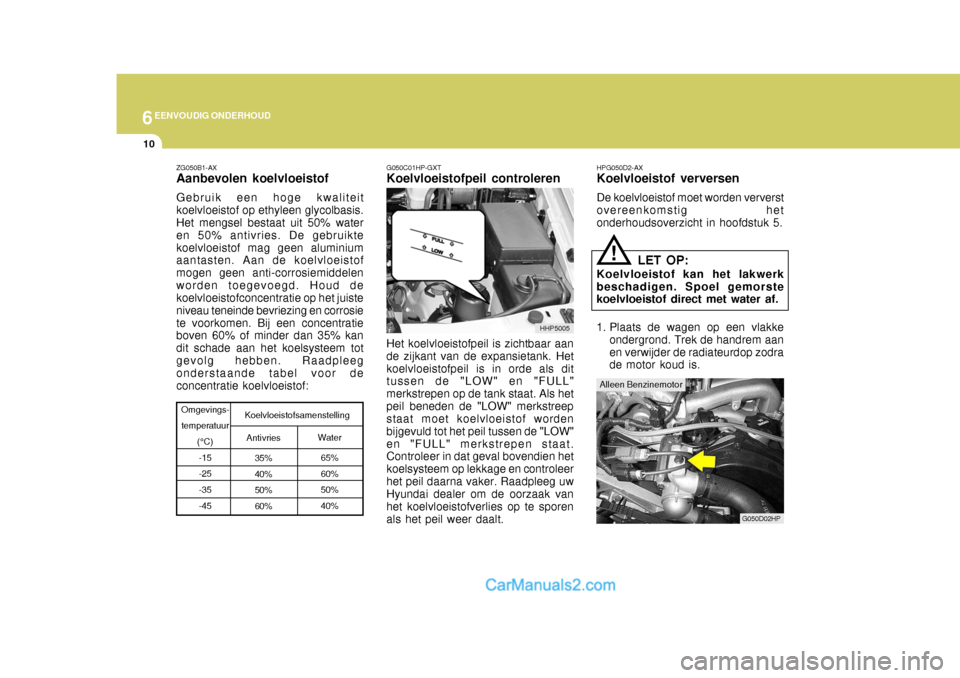

Antivries35% 40% 50% 60%
ZG050B1-AX Aanbevolen koelvloeistof Gebruik een hoge kwaliteit koelvloeistof op ethyleen glycolbasis. Het mengsel bestaat uit 50% water en 50% antivrie

Page 210 of 245

Hyundai Terracan 2005  Handleiding (in Dutch) 6
EENVOUDIG ONDERHOUD
11
!

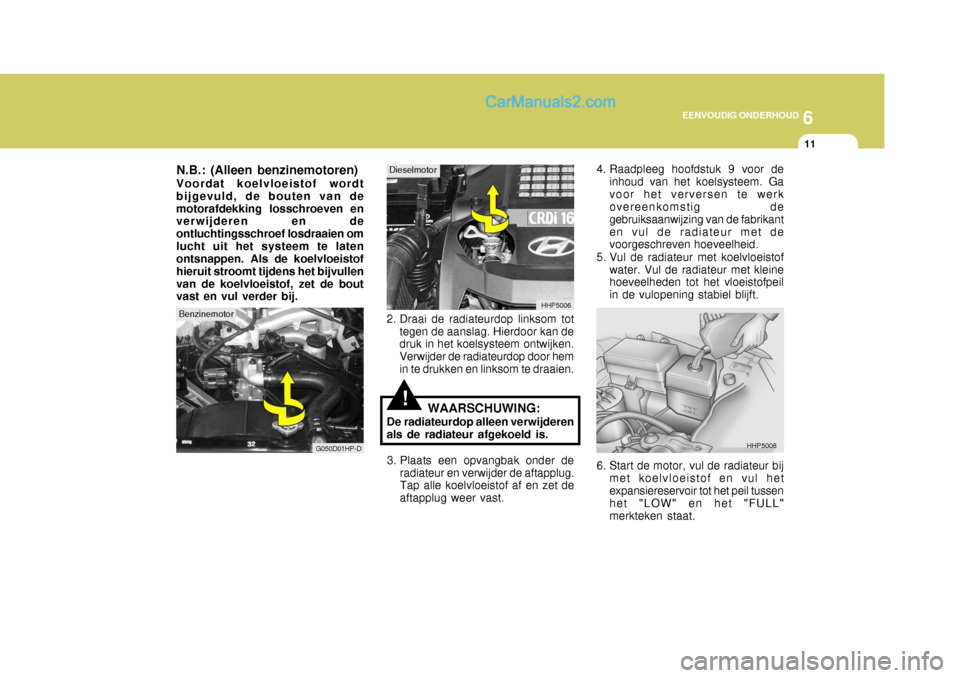

N.B.: (Alleen benzinemotoren) Voordat koelvloeistof wordt bijgevuld, de bouten van demotorafdekking losschroeven en verwijderen en de ontluchtingsschroef losdraaien omlucht
