Hyundai Terracan 2005 Manuale del proprietario (in Italian)

1
CARATTERISTICHE DELLA VETTURA

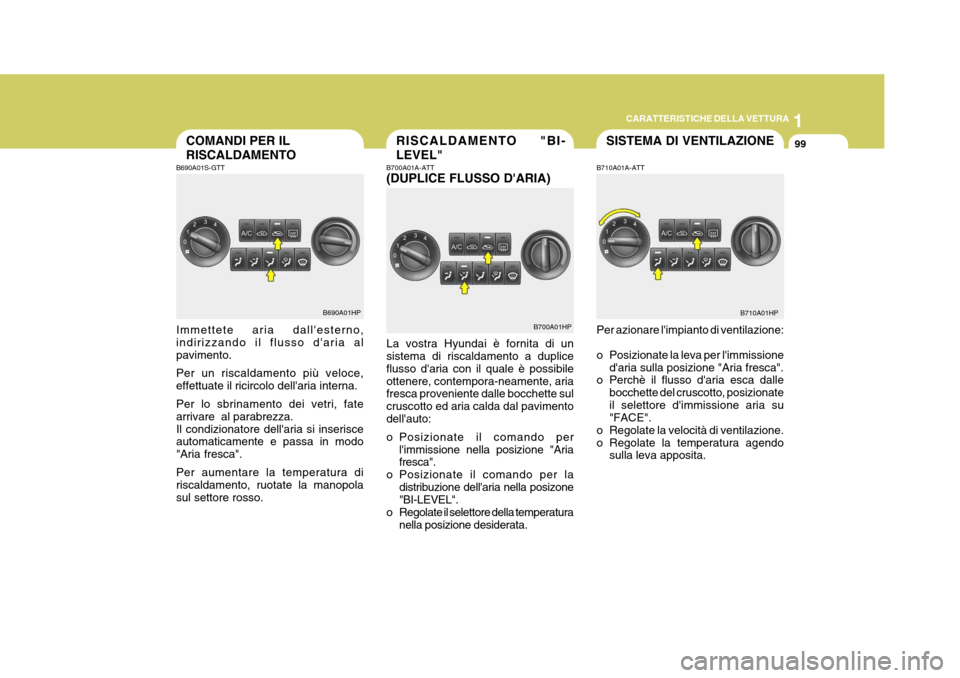

99SISTEMA DI VENTILAZIONECOMANDI PER IL RISCALDAMENTO
B690A01HP B700A01HP
RISCALDAMENTO "BI-LEVEL"
B710A01HP
B690A01S-GTT Immettete aria dall'esterno, indirizzando il flusso d'aria al pavimento. Per un riscaldamento più veloce, effettuate il ricircolo dell'aria interna. Per lo sbrinamento dei vetri, fate arrivare al parabrezza.Il condizionatore dell'aria si inserisce automaticamente e passa in modo "Aria fresca". Per aumentare la temperatura di riscaldamento, ruotate la manopolasul settore rosso. B700A01A-ATT (DUPLICE FLUSSO D'ARIA) La vostra Hyundai è fornita di un sistema di riscaldamento a duplice flusso d'aria con il quale è possibileottenere, contempora-neamente, aria fresca proveniente dalle bocchette sul cruscotto ed aria calda dal pavimentodell'auto:
o Posizionate il comando per
l'immissione nella posizione "Aria fresca".
o Posizionate il comando per la distribuzione dell'aria nella posizone"BI-LEVEL".
o Regolate il selettore della temperatura nella posizione desiderata. B710A01A-ATT Per azionare l'impianto di ventilazione:
o Posizionate la leva per l'immissione
d'aria sulla posizione "Aria fresca".
o Perchè il flusso d'aria esca dalle
bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.

1CARATTERISTICHE DELLA VETTURA

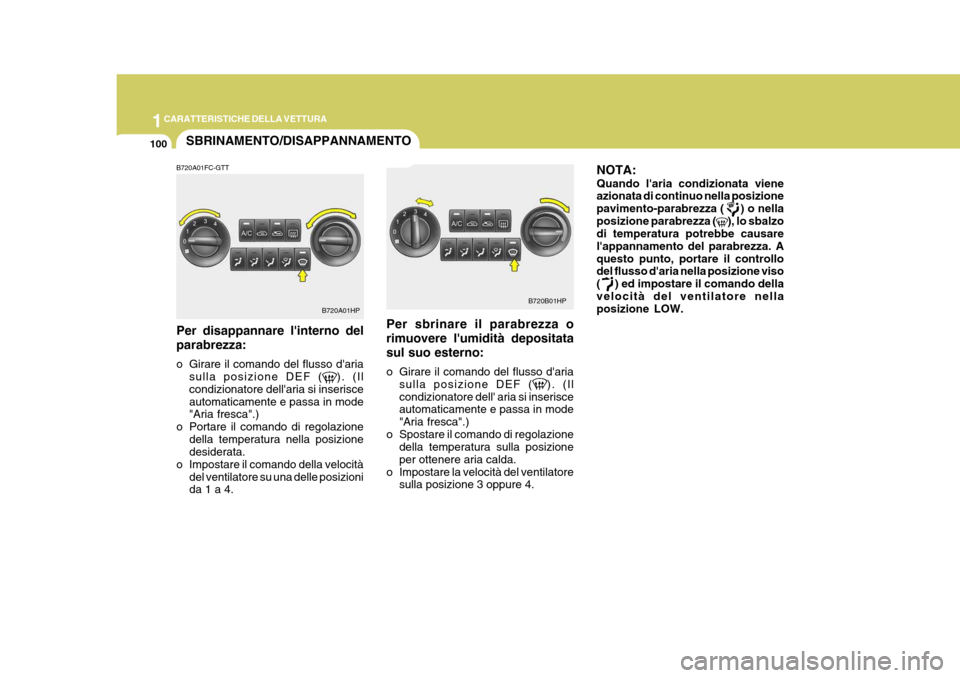

100SBRINAMENTO/DISAPPANNAMENTO
B720A01HP B720B01HP
B720A01FC-GTT Per disappannare l'interno del parabrezza:
o Girare il comando del flusso d'aria
sulla posizione DEF ( ). (Il condizionatore dell'aria si inserisceautomaticamente e passa in mode "Aria fresca".)
o Portare il comando di regolazione della temperatura nella posizionedesiderata.
o Impostare il comando della velocità del ventilatore su una delle posizionida 1 a 4. Per sbrinare il parabrezza o rimuovere l'umidità depositata sul suo esterno:
o Girare il comando del flusso d'aria
sulla posizione DEF ( ). (Il condizionatore dell' aria si inserisce automaticamente e passa in mode "Aria fresca".)
o Spostare il comando di regolazione della temperatura sulla posizioneper ottenere aria calda.
o Impostare la velocità del ventilatore sulla posizione 3 oppure 4. NOTA: Quando l'aria condizionata viene azionata di continuo nella posizione pavimento-parabrezza ( ) o nellaposizione parabrezza ( ), lo sbalzo di temperatura potrebbe causare l'appannamento del parabrezza. Aquesto punto, portare il controllo del flusso d'aria nella posizione viso ( ) ed impostare il comando dellavelocità del ventilatore nella posizione LOW.

1
CARATTERISTICHE DELLA VETTURA

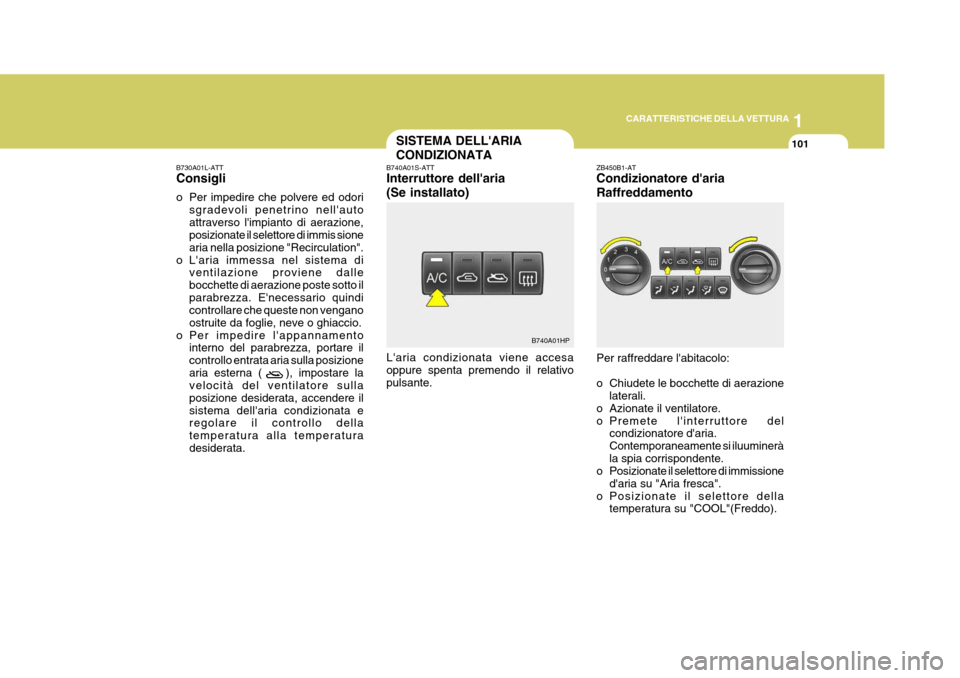

101SISTEMA DELL'ARIA CONDIZIONATA
B740A01S-ATT Interruttore dell'aria (Se installato) L'aria condizionata viene accesa oppure spenta premendo il relativopulsante. ZB450B1-AT Condizionatore d'aria Raffreddamento Per raffreddare l'abitacolo:
o Chiudete le bocchette di aerazione
laterali.
o Azionate il ventilatore.
o Premete l'interruttore del condizionatore d'aria.Contemporaneamente si iluumineràla spia corrispondente.
o Posizionate il selettore di immissione
d'aria su "Aria fresca".
o Posizionate il selettore della temperatura su "COOL"(Freddo).
B730A01L-ATT Consigli
o Per impedire che polvere ed odori
sgradevoli penetrino nell'auto attraverso l'impianto di aerazione, posizionate il selettore di immis sione aria nella posizione "Recirculation".
o L'aria immessa nel sistema di ventilazione proviene dallebocchette di aerazione poste sotto ilparabrezza. E'necessario quindi controllare che queste non vengano ostruite da foglie, neve o ghiaccio.
o Per impedire l'appannamento interno del parabrezza, portare ilcontrollo entrata aria sulla posizionearia esterna ( ), impostare la velocità del ventilatore sulla posizione desiderata, accendere ilsistema dell'aria condizionata e regolare il controllo della temperatura alla temperaturadesiderata.
B740A01HP

1CARATTERISTICHE DELLA VETTURA
102

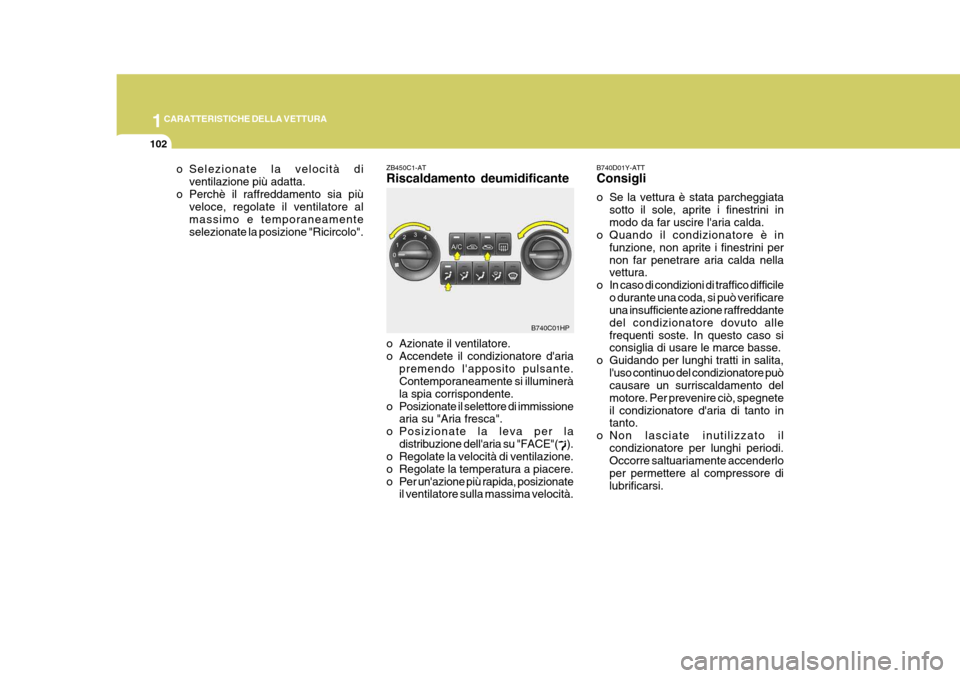

B740C01HP
o Selezionate la velocità di
ventilazione più adatta.
o Perchè il raffreddamento sia più veloce, regolate il ventilatore al massimo e temporaneamenteselezionate la posizione "Ricircolo". ZB450C1-AT Riscaldamento deumidificante
o Azionate il ventilatore.
o Accendete il condizionatore d'aria
premendo l'apposito pulsante. Contemporaneamente si illuminerà la spia corrispondente.
o Posizionate il selettore di immissione aria su "Aria fresca".
o Posizionate la leva per la distribuzione dell'aria su "FACE"( ).
o Regolate la velocità di ventilazione.
o Regolate la temperatura a piacere.
o Per un'azione più rapida, posizionate il ventilatore sulla massima velocità. B740D01Y-ATT Consigli
o Se la vettura è stata parcheggiata
sotto il sole, aprite i finestrini in modo da far uscire l'aria calda.
o Quando il condizionatore è in
funzione, non aprite i finestrini pernon far penetrare aria calda nella vettura.
o In caso di condizioni di traffico difficile o durante una coda, si può verificareuna insufficiente azione raffreddante del condizionatore dovuto allefrequenti soste. In questo caso si consiglia di usare le marce basse.
o Guidando per lunghi tratti in salita, l'uso continuo del condizionatore puòcausare un surriscaldamento del motore. Per prevenire ciò, spegneteil condizionatore d'aria di tanto in tanto.
o Non lasciate inutilizzato il condizionatore per lunghi periodi.Occorre saltuariamente accenderlo per permettere al compressore dilubrificarsi.

1
CARATTERISTICHE DELLA VETTURA

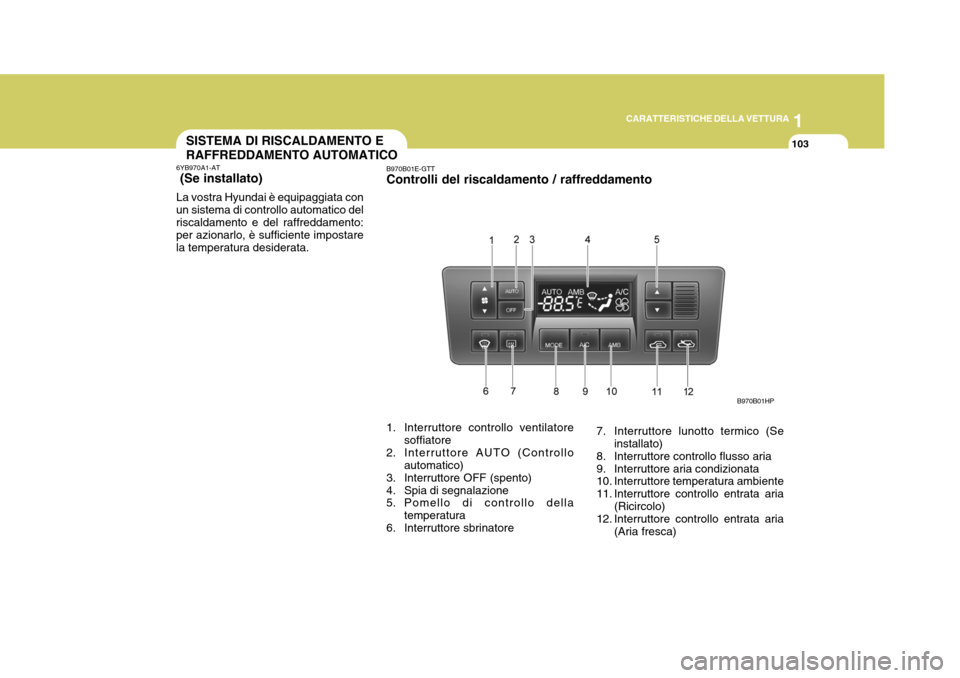

103SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO AUTOMATICO
B970B01HP
6YB970A1-AT (Se installato) La vostra Hyundai è equipaggiata con un sistema di controllo automatico delriscaldamento e del raffreddamento: per azionarlo, è sufficiente impostare la temperatura desiderata.B970B01E-GTT Controlli del riscaldamento / raffreddamento
1. Interruttore controllo ventilatore
soffiatore
2. Interruttore AUTO (Controllo automatico)
3. Interruttore OFF (spento)
4. Spia di segnalazione
5. Pomello di controllo della temperatura
6. Interruttore sbrinatore 7. Interruttore lunotto termico (Se
installato)
8. Interruttore controllo flusso aria
9. Interruttore aria condizionata
10. Interruttore temperatura ambiente
11. Interruttore controllo entrata aria (Ricircolo)
12. Interruttore controllo entrata aria
(Aria fresca)

1CARATTERISTICHE DELLA VETTURA
104

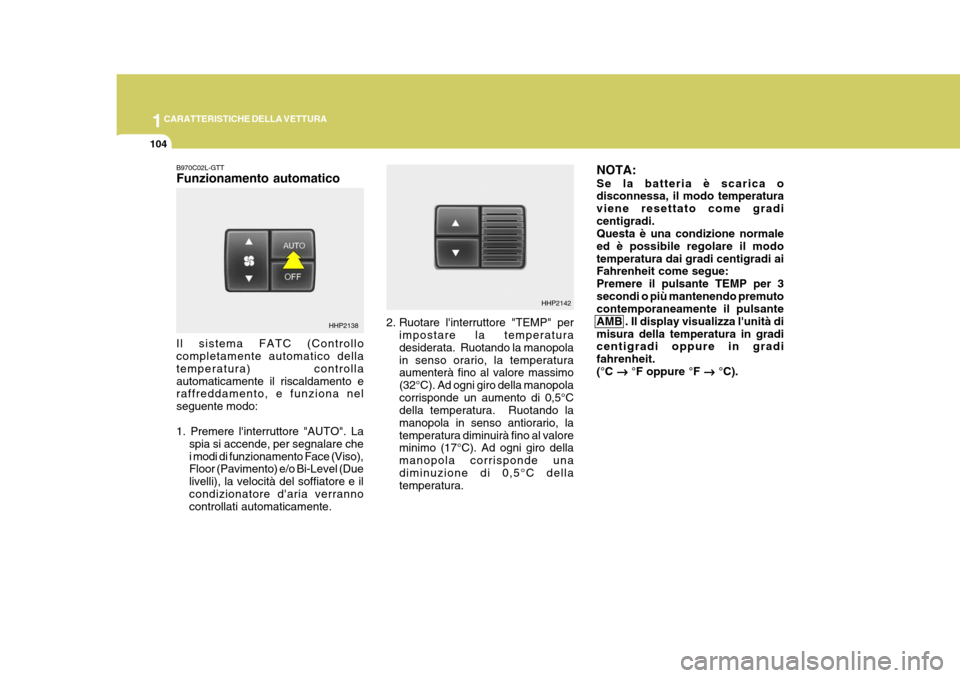

B970C02L-GTT Funzionamento automatico Il sistema FATC (Controllo completamente automatico della temperatura) controllaautomaticamente il riscaldamento e raffreddamento, e funziona nel seguente modo: 1. Premere l'interruttore "AUTO". Laspia si accende, per segnalare che i modi di funzionamento Face (Viso), Floor (Pavimento) e/o Bi-Level (Due livelli), la velocità del soffiatore e ilcondizionatore d'aria verranno controllati automaticamente. 2. Ruotare l'interruttore "TEMP" per
impostare la temperatura desiderata. Ruotando la manopolain senso orario, la temperatura aumenterà fino al valore massimo (32°C). Ad ogni giro della manopolacorrisponde un aumento di 0,5°C della temperatura. Ruotando la manopola in senso antiorario, latemperatura diminuirà fino al valore minimo (17°C). Ad ogni giro della manopola corrisponde unadiminuzione di 0,5°C della temperatura.
HHP2138 HHP2142
NOTA: Se la batteria è scarica o disconnessa, il modo temperatura viene resettato come gradicentigradi. Questa è una condizione normale ed è possibile regolare il modotemperatura dai gradi centigradi ai Fahrenheit come segue: Premere il pulsante TEMP per 3secondi o più mantenendo premuto contemporaneamente il pulsante AMB . Il display visualizza l'unità dimisura della temperatura in gradi centigradi oppure in gradi fahrenheit.(°C


°F oppure °F


°C).

1
CARATTERISTICHE DELLA VETTURA
105
HHP2096
HHP2147

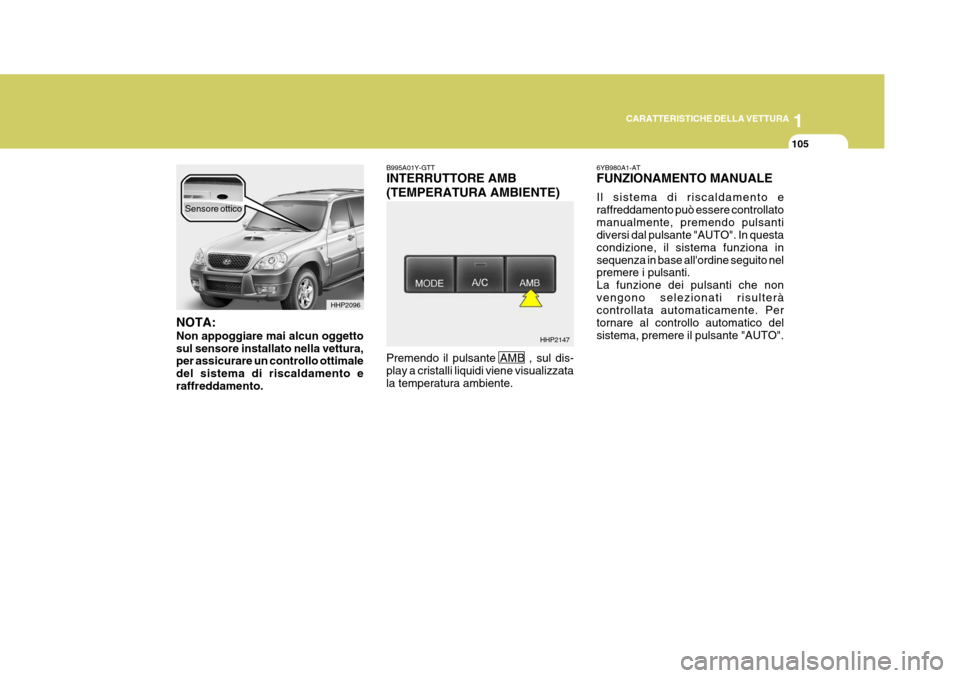

NOTA: Non appoggiare mai alcun oggetto sul sensore installato nella vettura, per assicurare un controllo ottimale del sistema di riscaldamento eraffreddamento. Sensore ottico
B995A01Y-GTT INTERRUTTORE AMB (TEMPERATURA AMBIENTE) Premendo il pulsante AMB , sul dis- play a cristalli liquidi viene visualizzatala temperatura ambiente. 6YB980A1-AT FUNZIONAMENTO MANUALE Il sistema di riscaldamento e raffreddamento può essere controllatomanualmente, premendo pulsanti diversi dal pulsante "AUTO". In questa condizione, il sistema funziona insequenza in base all'ordine seguito nel premere i pulsanti. La funzione dei pulsanti che nonvengono selezionati risulterà controllata automaticamente. Per tornare al controllo automatico delsistema, premere il pulsante "AUTO".

1CARATTERISTICHE DELLA VETTURA
106

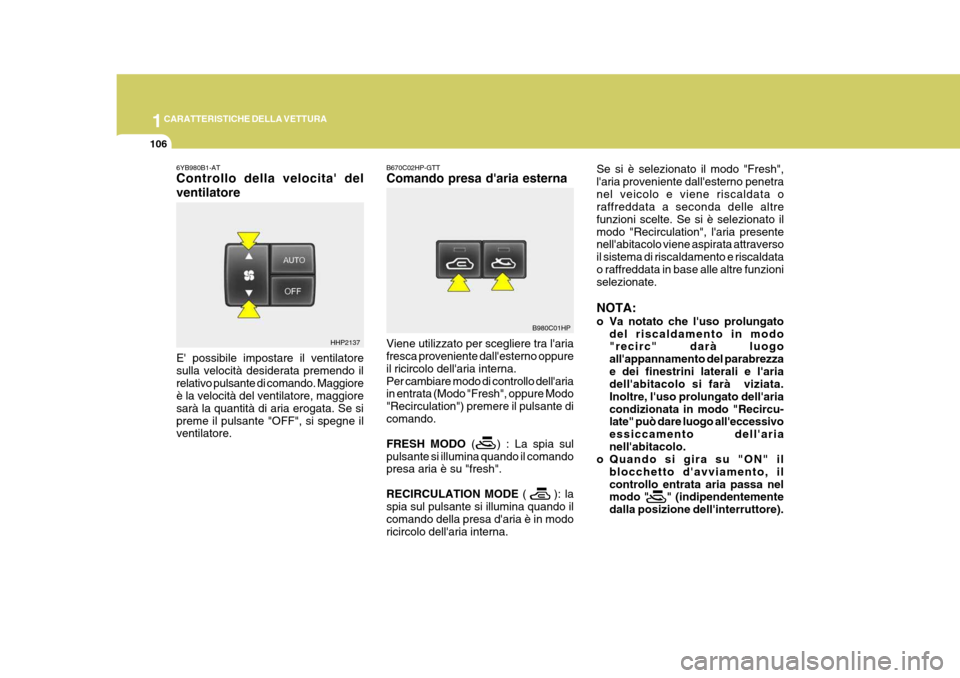

6YB980B1-AT Controllo della velocita' del ventilatore E' possibile impostare il ventilatore sulla velocità desiderata premendo ilrelativo pulsante di comando. Maggiore è la velocità del ventilatore, maggiore sarà la quantità di aria erogata. Se sipreme il pulsante "OFF", si spegne il ventilatore. B670C02HP-GTT Comando presa d'aria esterna Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppure il ricircolo dell'aria interna.Per cambiare modo di controllo dell'aria in entrata (Modo "Fresh", oppure Modo "Recirculation") premere il pulsante dicomando. FRESH MODO
( ) : La spia sul
pulsante si illumina quando il comando presa aria è su "fresh". RECIRCULATION MODE ( ): la
spia sul pulsante si illumina quando il comando della presa d'aria è in modoricircolo dell'aria interna. Se si è selezionato il modo "Fresh",l'aria proveniente dall'esterno penetranel veicolo e viene riscaldata o raffreddata a seconda delle altre funzioni scelte. Se si è selezionato ilmodo "Recirculation", l'aria presente nell'abitacolo viene aspirata attraverso il sistema di riscaldamento e riscaldatao raffreddata in base alle altre funzioni selezionate. NOTA:
o Va notato che l'uso prolungato
del riscaldamento in modo "recirc" darà luogo all'appannamento del parabrezzae dei finestrini laterali e l'aria dell'abitacolo si farà viziata. Inoltre, l'uso prolungato dell'ariacondizionata in modo "Recircu- late" può dare luogo all'eccessivo essiccamento dell'arianell'abitacolo.
o Quando si gira su "ON" il
blocchetto d'avviamento, ilcontrollo entrata aria passa nel modo " " (indipendentemente dalla posizione dell'interruttore).
HHP2137 B980C01HP

1
CARATTERISTICHE DELLA VETTURA
107
Tale condizione è normale. Il controllo entrata aria vieneazionato nel modo "AUTO" se si gira su ON il blocchetto d'avviamento e il modo "AUTO"è stato l'ultimo utilizzato prima di spegnere il motore.

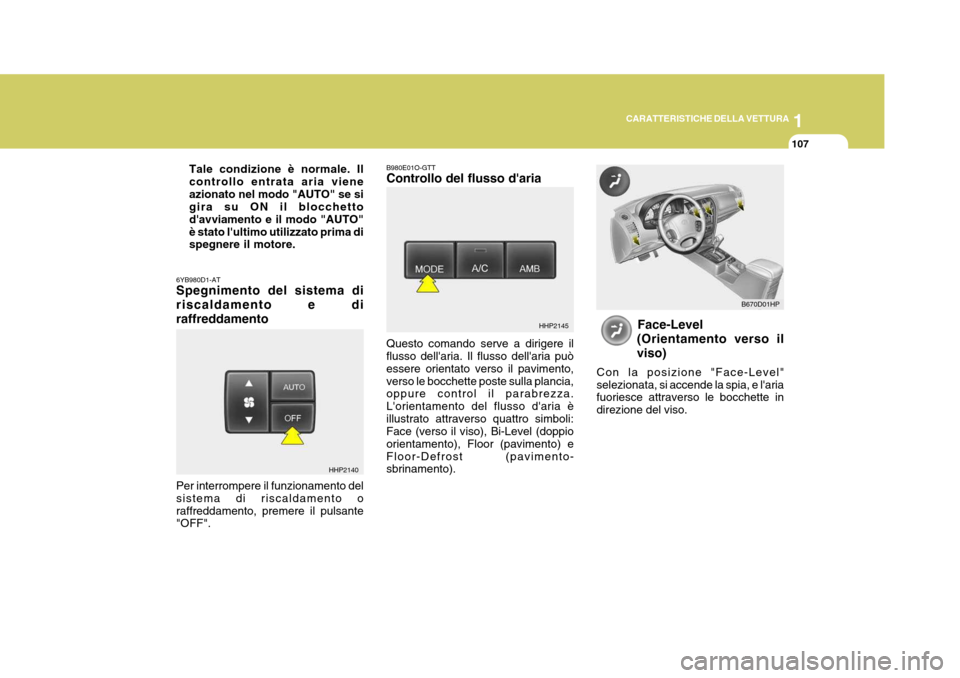

6YB980D1-AT Spegnimento del sistema di riscaldamento e diraffreddamento B980E01O-GTT Controllo del flusso d'aria
Face-Level
(Orientamento verso il viso)
Con la posizione "Face-Level" selezionata, si accende la spia, e l'aria fuoriesce attraverso le bocchette in direzione del viso.
Questo comando serve a dirigere il flusso dell'aria. Il flusso dell'aria può essere orientato verso il pavimento,verso le bocchette poste sulla plancia, oppure control il parabrezza. L'orientamento del flusso d'aria èillustrato attraverso quattro simboli: Face (verso il viso), Bi-Level (doppio orientamento), Floor (pavimento) eFloor-Defrost (pavimento- sbrinamento).
HHP2145
B670D01HP
Per interrompere il funzionamento del sistema di riscaldamento oraffreddamento, premere il pulsante "OFF".HHP2140

1CARATTERISTICHE DELLA VETTURA
108

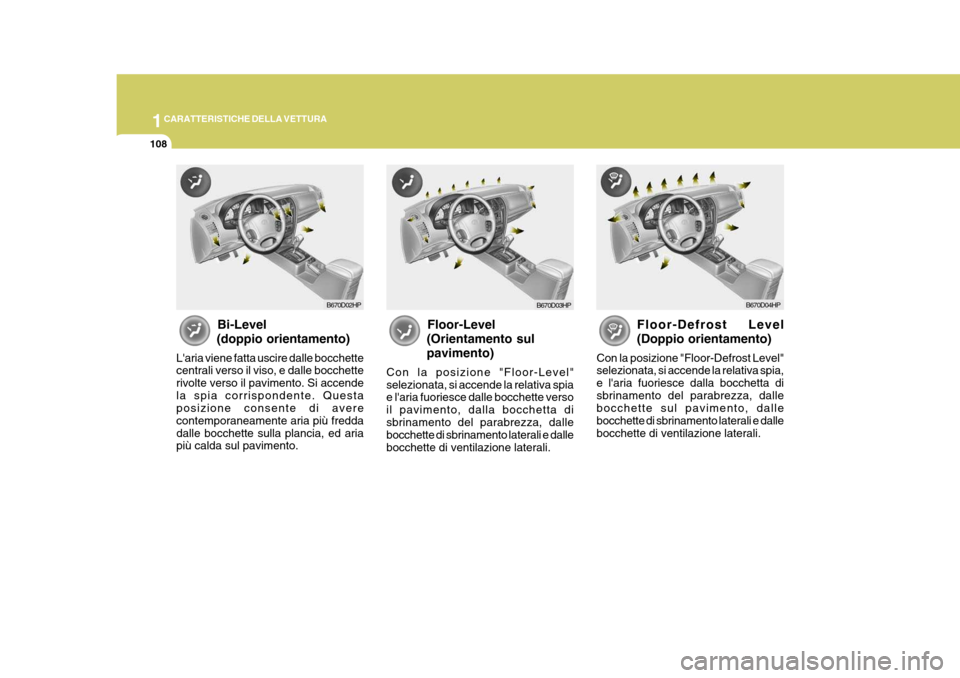

Bi-Level
(doppio orientamento)
L'aria viene fatta uscire dalle bocchette centrali verso il viso, e dalle bocchette rivolte verso il pavimento. Si accendela spia corrispondente. Questa posizione consente di avere contemporaneamente aria più freddadalle bocchette sulla plancia, ed aria più calda sul pavimento. Floor-Level
(Orientamento sul pavimento)
Con la posizione "Floor-Level" selezionata, si accende la relativa spia e l'aria fuoriesce dalle bocchette verso il pavimento, dalla bocchetta disbrinamento del parabrezza, dalle bocchette di sbrinamento laterali e dalle bocchette di ventilazione laterali. Floor-Defrost Level (Doppio orientamento)
Con la posizione "Floor-Defrost Level" selezionata, si accende la relativa spia, e l'aria fuoriesce dalla bocchetta disbrinamento del parabrezza, dalle bocchette sul pavimento, dalle bocchette di sbrinamento laterali e dallebocchette di ventilazione laterali.
B670D02HP B670D04HPB670D03HP
