Hyundai Terracan 2006 Manuale del proprietario (in Italian)

8INFORMAZIONI GENERALI
2
I010B01HP I010B03HP
NUMERO DEL MOTORENUMERO DI IDENTIFICA- ZIONE DEL VEICOLO (VIN)

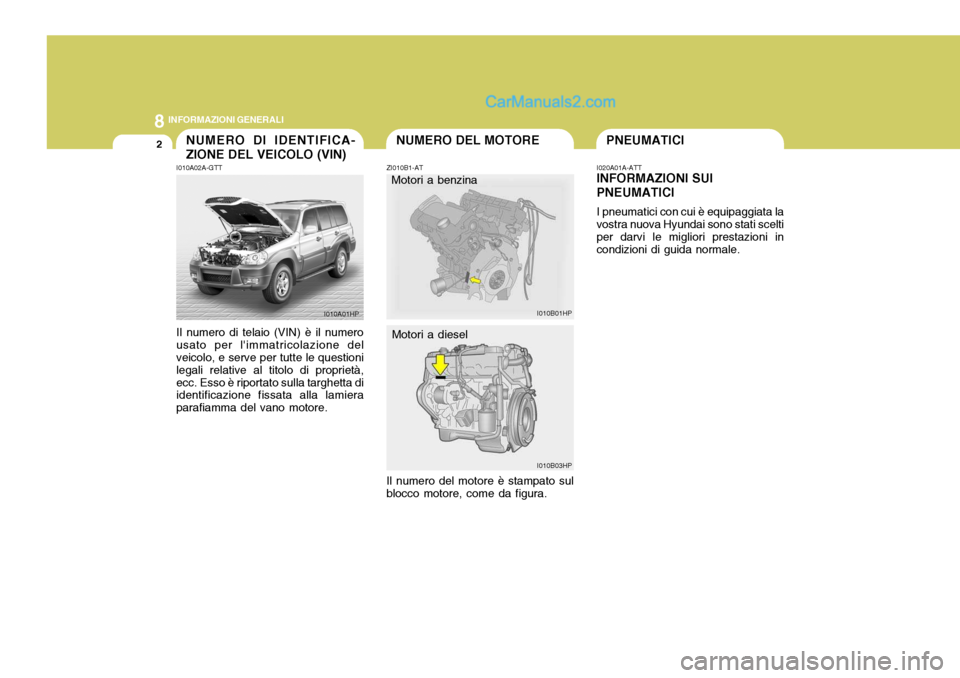

I010A02A-GTT Il numero di telaio (VIN) è il numero usato per l'immatricolazione del veicolo, e serve per tutte le questioni legali relative al titolo di proprietà,ecc. Esso è riportato sulla targhetta di identificazione fissata alla lamiera parafiamma del vano motore. Motori a diesel
Il numero del motore è stampato sulblocco motore, come da figura. Motori a benzina
I020A01A-ATT INFORMAZIONI SUI PNEUMATICI I pneumatici con cui è equipaggiata la vostra nuova Hyundai sono stati scelti per darvi le migliori prestazioni in condizioni di guida normale.
I010A01HPZI010B1-AT
PNEUMATICI

8
INFORMAZIONI GENERALI
3
I030A01HP
!
I030A02HP-GTT
PRESSIONE DEI PNEUMATICI
Sull'etichetta applicata sul pannello

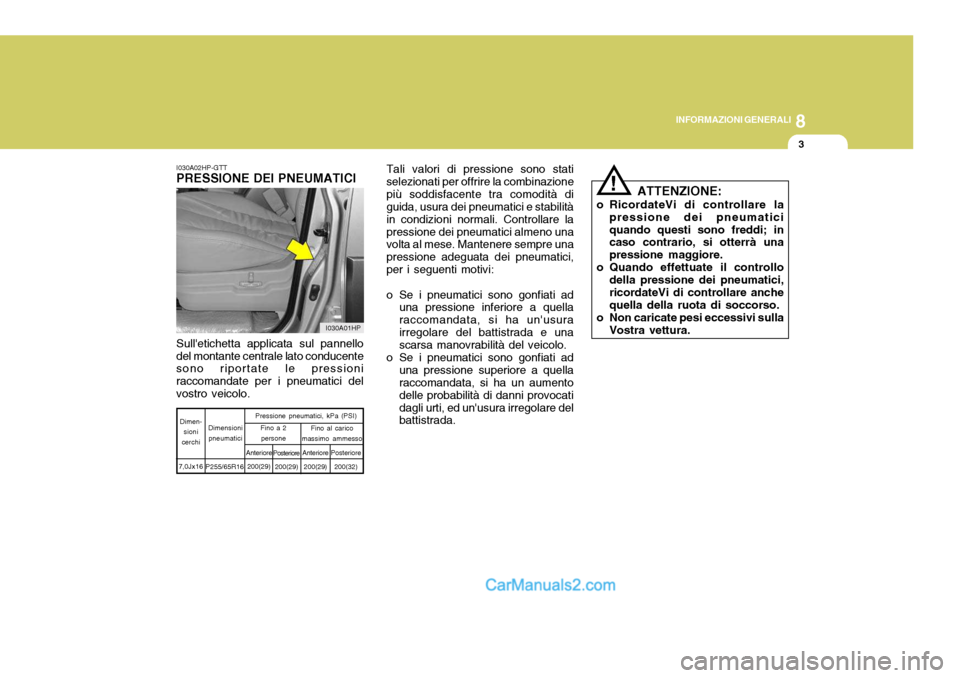

del montante centrale lato conducente sono riportate le pressioni raccomandate per i pneumatici delvostro veicolo. Tali valori di pressione sono statiselezionati per offrire la combinazionepiù soddisfacente tra comodità di guida, usura dei pneumatici e stabilità in condizioni normali. Controllare lapressione dei pneumatici almeno una volta al mese. Mantenere sempre una pressione adeguata dei pneumatici,per i seguenti motivi:
o Se i pneumatici sono gonfiati ad
una pressione inferiore a quella raccomandata, si ha un'usurairregolare del battistrada e una scarsa manovrabilità del veicolo.
o Se i pneumatici sono gonfiati ad una pressione superiore a quellaraccomandata, si ha un aumento delle probabilità di danni provocatidagli urti, ed un'usura irregolare del battistrada. ATTENZIONE:
o RicordateVi di controllare la pressione dei pneumatici quando questi sono freddi; in caso contrario, si otterrà una pressione maggiore.
o Quando effettuate il controllo della pressione dei pneumatici,ricordateVi di controllare anche quella della ruota di soccorso.
o Non caricate pesi eccessivi sulla Vostra vettura.
7,0Jx16 Dimensioni
pneumatici
Dimen-
sioni
cerchi Pressione pneumatici, kPa (PSI)
P255/65R16 Posteriore
200(29) Anteriore
200(29)
Fino a 2
persone Fino al carico
massimo ammesso
Posteriore200(32)
Anteriore
200(29)

8INFORMAZIONI GENERALI
4
I060A01HPRuota di scorta!
!

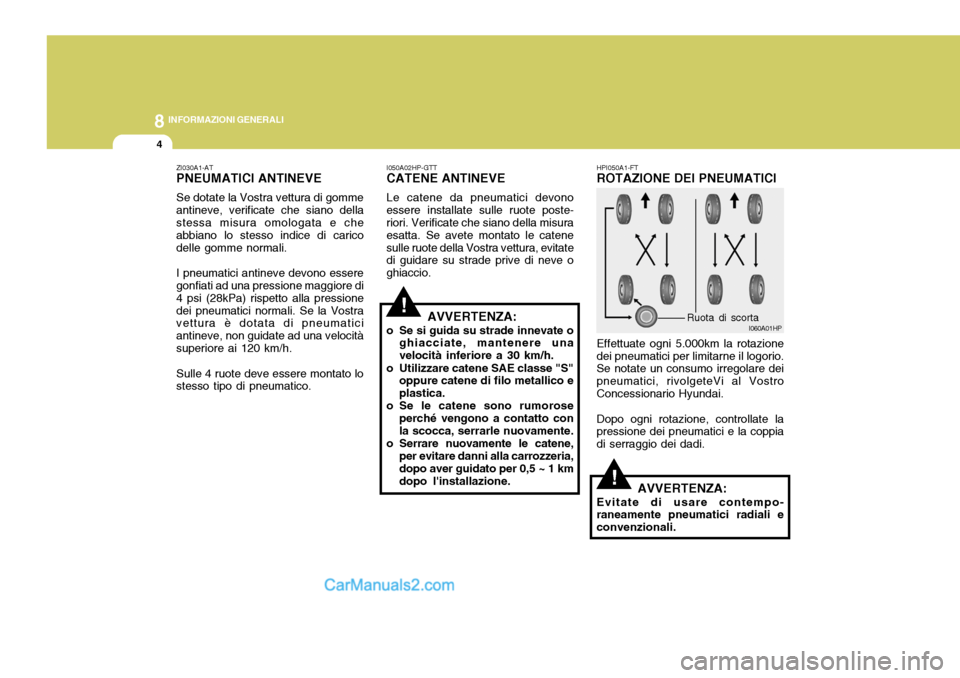

ZI030A1-AT PNEUMATICI ANTINEVE Se dotate la Vostra vettura di gomme antineve, verificate che siano della stessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali. I pneumatici antineve devono essere gonfiati ad una pressione maggiore di 4 psi (28kPa) rispetto alla pressionedei pneumatici normali. Se la Vostra vettura è dotata di pneumatici antineve, non guidate ad una velocitàsuperiore ai 120 km/h. Sulle 4 ruote deve essere montato lo stesso tipo di pneumatico. I050A02HP-GTT CATENE ANTINEVE Le catene da pneumatici devono essere installate sulle ruote poste- riori. Verificate che siano della misura esatta. Se avete montato le catenesulle ruote della Vostra vettura, evitate di guidare su strade prive di neve o ghiaccio.
AVVERTENZA:
o Se si guida su strade innevate o ghiacciate, mantenere unavelocità inferiore a 30 km/h.
o Utilizzare catene SAE classe "S" oppure catene di filo metallico eplastica.
o Se le catene sono rumorose perché vengono a contatto conla scocca, serrarle nuovamente.
o Serrare nuovamente le catene,
per evitare danni alla carrozzeria,
dopo aver guidato per 0,5 ~ 1 km dopo l'installazione. HPI050A1-FT ROTAZIONE DEI PNEUMATICI Effettuate ogni 5.000km la rotazione dei pneumatici per limitarne il logorio. Se notate un consumo irregolare dei pneumatici, rivolgeteVi al VostroConcessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi.
AVVERTENZA:
Evitate di usare contempo- raneamente pneumatici radiali e convenzionali.

8
INFORMAZIONI GENERALI
5
HHP5018
!
ZI060A1-AT
EQUILIBRATURA PNEUMATICI
I pneumatici della Vostra Hyundai
sono stati equilibrati prima della consegna. E comunque consigliabile equilibrare le ruote periodicamente.
SI080A1-FT
INDICATORI DI USURA DEI PNEUMATICI
I pneumatici della Vostra Hyundai
sono dotati di indicatori di usura. Quando compaiono, occorre sostituirele gomme al più presto. I090A01HP-GTT QUANDO SOSTITUIRE I PNEUMATICI
AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, delcontrollo dello sterzo e della trazione. Quando si cambiano i pneumatici, non mischiare maiinsieme pneumatici di tipo radi- ale con pneumatici a tele incrociate sulla stessa vettura.Se si sostituiscono i pneumatici di tipo radiale con pneumatici a tele incrociate, questi ultimidebbono essere installati su tutt'e quattro le ruote.
o Il vostro veicolo è equipaggiato con pneumatici studiati peroffrire condizioni di guida e manovra sicure.Non usare pneumatici e cerchidi dimensioni o tipo diversi daquelli installati originariamente sul veicolo. Tale imprudenza potrebbe mettere a repentagliola sicurezza e le prestazioni del veicolo, e questo potrebbe

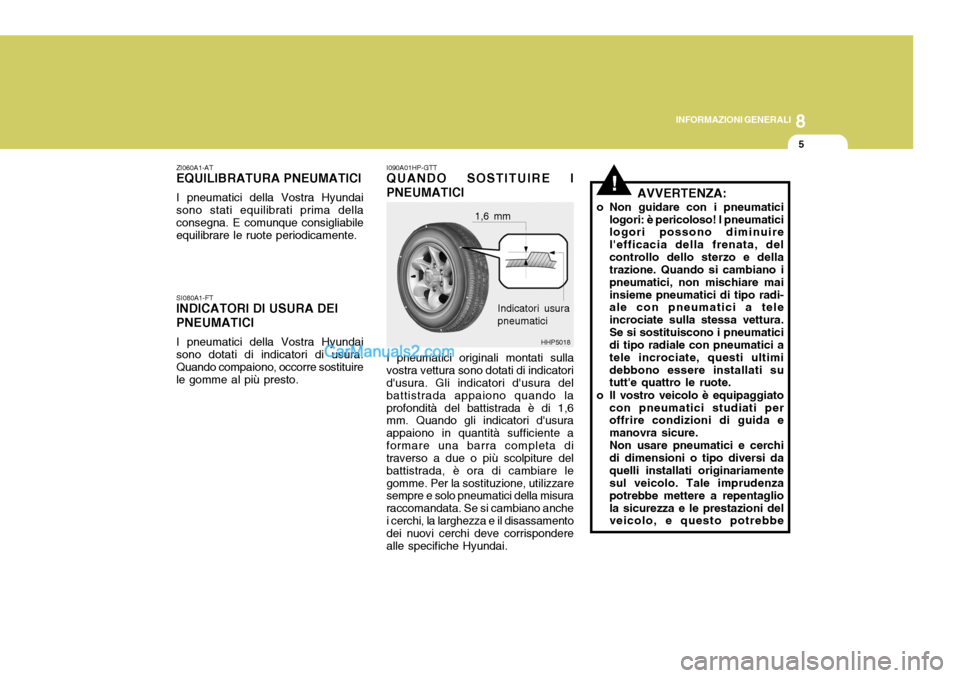

1,6 mm
I pneumatici originali montati sulla vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando laprofondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente aformare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare legomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anchei cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere alle specifiche Hyundai. Indicatori usura pneumatici

8INFORMAZIONI GENERALI
6
HHP4011
GOMMA DI SCORTA E ATTREZZI

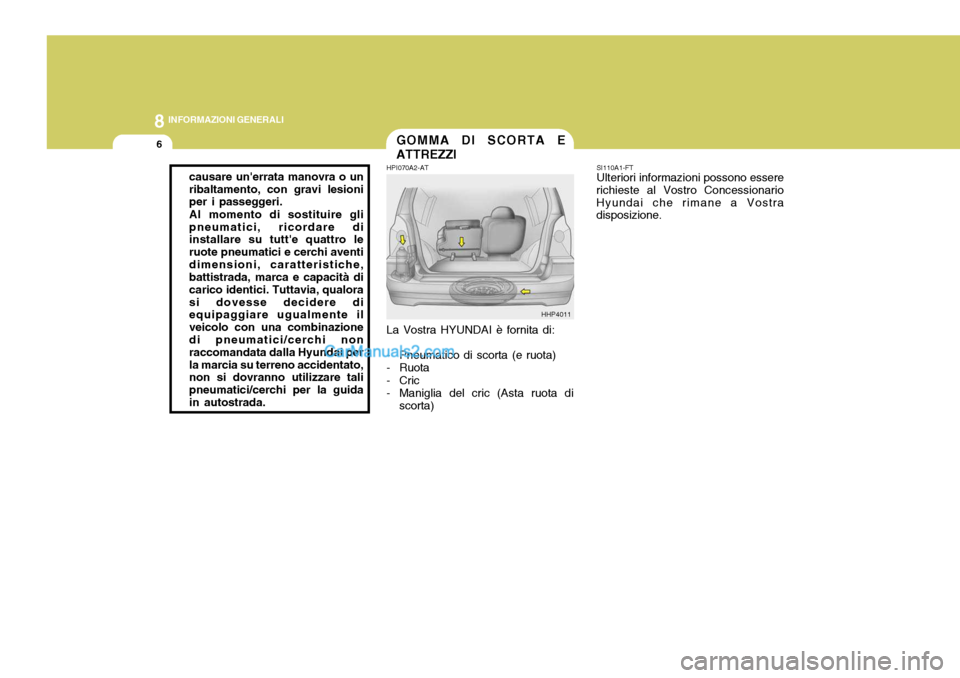

HPI070A2-AT La Vostra HYUNDAI è fornita di:
- Pneumatico di scorta (e ruota)
- Ruota
- Cric
- Maniglia del cric (Asta ruota di
scorta) SI110A1-FT Ulteriori informazioni possono essere
richieste al Vostro Concessionario Hyundai che rimane a Vostra disposizione.
causare un'errata manovra o un ribaltamento, con gravi lesioni per i passeggeri. Al momento di sostituire gli pneumatici, ricordare di installare su tutt'e quattro le ruote pneumatici e cerchi aventidimensioni, caratteristiche, battistrada, marca e capacità di carico identici. Tuttavia, qualorasi dovesse decidere di equipaggiare ugualmente il veicolo con una combinazione di pneumatici/cerchi non raccomandata dalla Hyundai perla marcia su terreno accidentato, non si dovranno utilizzare tali pneumatici/cerchi per la guidain autostrada.

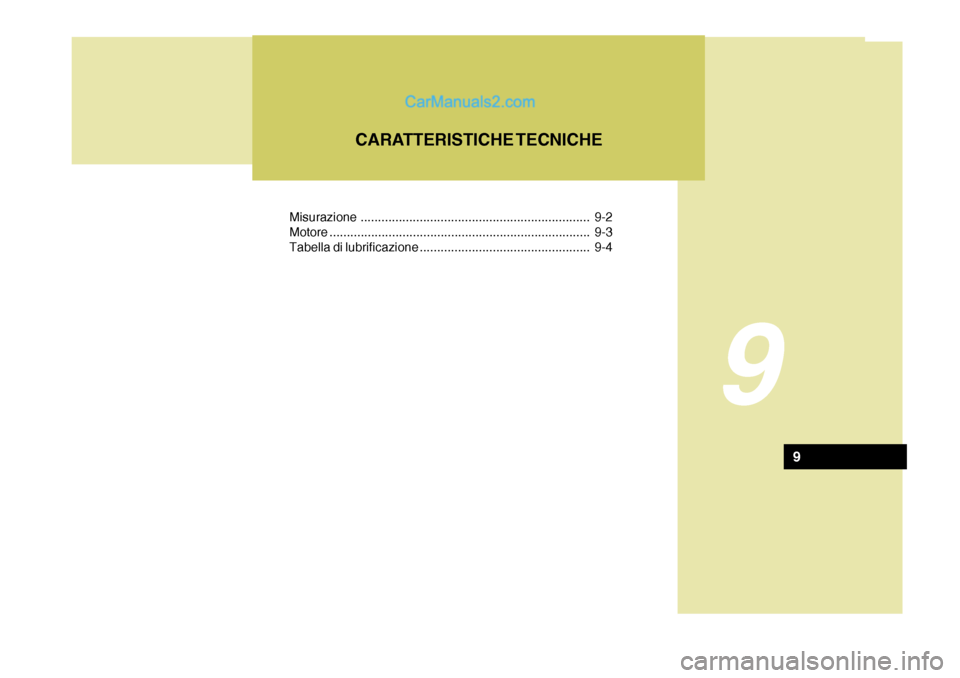

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................. 9-4 CARATTERISTICHE TECNICHE
9
9

9 CARATTERISTICHE TECNICHE
2

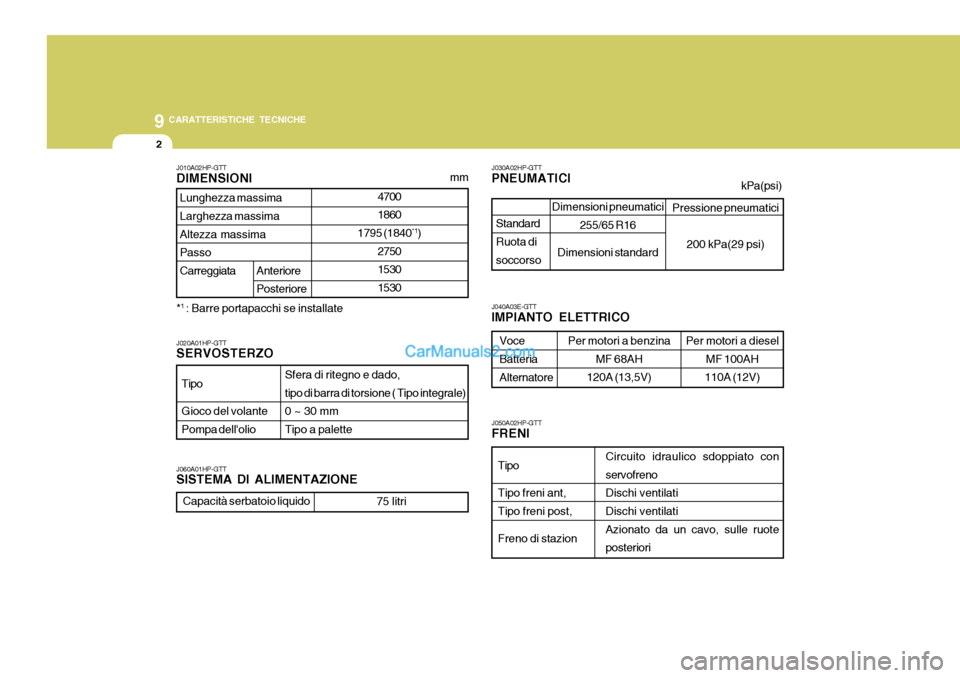

Pressione pneumatici200 kPa(29 psi)
J010A02HP-GTT DIMENSIONI
Tipo Gioco del volante Pompa dell'olio
Sfera di ritegno e dado,tipo di barra di torsione ( Tipo integrale) 0 ~ 30 mmTipo a palette
J060A01HP-GTT SISTEMA DI ALIMENTAZIONE
J020A01HP-GTTSERVOSTERZO J030A02HP-GTT PNEUMATICI J050A02HP-GTT FRENI
Circuito idraulico sdoppiato con servofrenoDischi ventilati Dischi ventilati Azionato da un cavo, sulle ruoteposteriori
Tipo Tipo freni ant, Tipo freni post, Freno di stazion
Voce Batteria Alternatore
J040A03E-GTT IMPIANTO ELETTRICO
Per motori a benzinaMF 68AH
120A (13,5V)
mm
Per motori a diesel
MF 100AH
110A (12V)
Capacità serbatoio liquido75 litri
4700 1860
1795 (1840 *1
)
27501530 1530
Lunghezza massima Larghezza massima Altezza massima PassoCarreggiata
Anteriore Posteriore
*
1
: Barre portapacchi se installate
Standard Ruota di soccorso
Dimensioni pneumatici
255/65 R16
Dimensioni standard
kPa(psi)

9
CARATTERISTICHE TECNICHE
3
DIESEL
2,9 CRDi
4 cilindri in linea DOHC
97,1 x 98
2902
16, 5
1 - 3 - 4 - 2

- -
800 ± 100
A regolazione automatica
VOCE

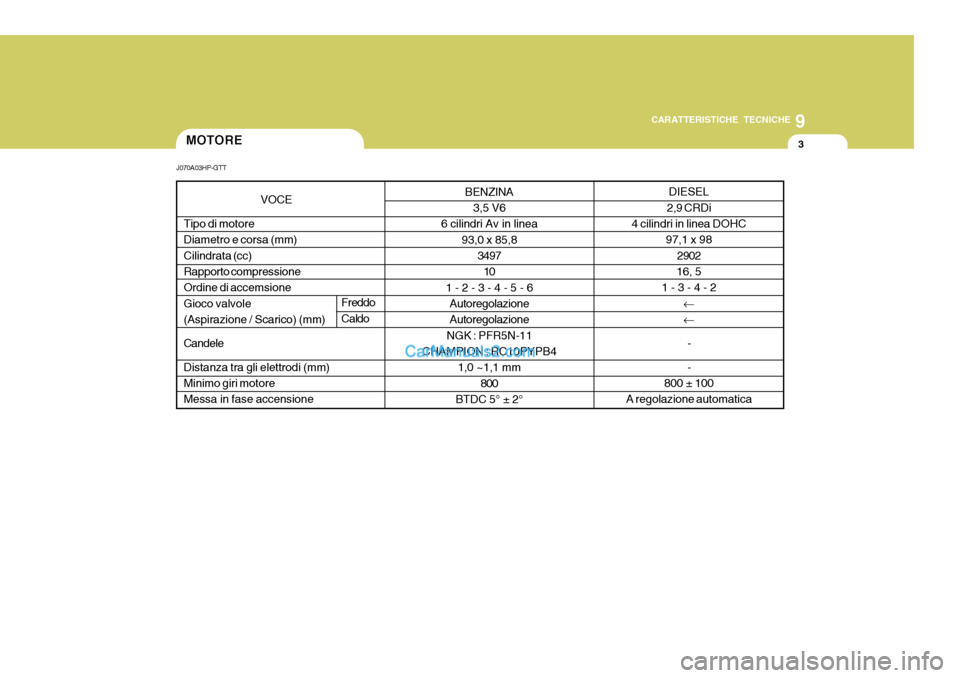

Tipo di motore Diametro e corsa (mm)Cilindrata (cc) Rapporto compressione Ordine di accemsioneGioco valvole (Aspirazione / Scarico) (mm) CandeleDistanza tra gli elettrodi (mm) Minimo giri motore Messa in fase accensione Freddo CaldoMOTORE
J070A03HP-GTT
BENZINA3,5 V6
6 cilindri Av in linea
93,0 x 85,8
349710
1 - 2 - 3 - 4 - 5 - 6 Autoregolazione Autoregolazione
NGK : PFR5N-11
CHAMPION : RC10PYPB4 1,0 ~1,1 mm
800
BTDC 5° ± 2°

9 CARATTERISTICHE TECNICHE
4
Caratteristiche
API SJ, SL SAE 5W-20, 5W-30
o superiore, SAE 10W-30 (OLTRE -18°C)
ILSAC GF-3 SAE 15W-40 (OLTRE -13°C)
o superiore SAE 20W-50 (OLTRE -7°C)
API CF-4 SAE #30 (OLTRE 0°C)
opure superiore, SAE 20W-40 (OLTRE -10°C)
Acea b4 SAE 15W-40 (OLTRE -15°C) opure superiore SAE 10W-30 (-20°C ~ 40°C)SAE 5W-30 (-25°C ~ 40°C) SAE 0W-30 (SOTTO 10°C) *1
*1. Limitato a condizioni di guida e zona di vendita Condizioni di guida normali Condizioni di guida gravose
Descrizione
Olio motore(Benzina) Olio motore (Diesel) Livello olio motore
TABELLA LUBRIFICAZIONE
J080A010HP-GTT
Quantità (litri)
Scarico e riempimento (Con filtro olio): 4,3 Scarico e riempimento (Con filtro olio): 6,0 Max. 1 litri/1500 km Max. 1 litri/1000 km

9
CARATTERISTICHE TECNICHE
5
Descrizione

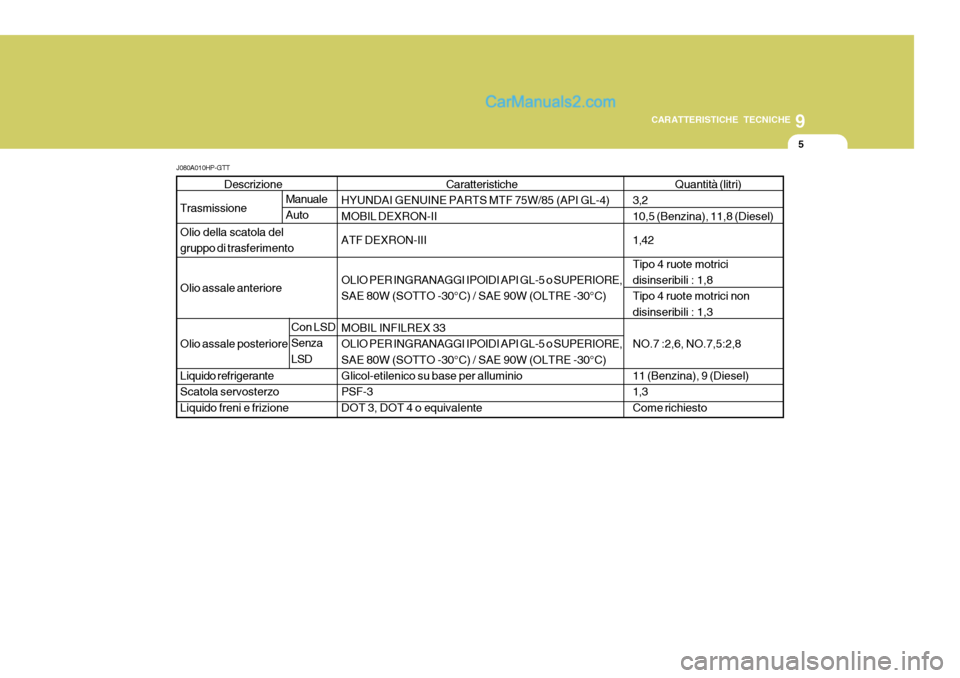

Trasmissione Olio della scatola del gruppo di trasferimento Olio assale anteriore Olio assale posteriore Liquido refrigerante Scatola servosterzoLiquido freni e frizione Quantità (litri)
3,210,5 (Benzina), 11,8 (Diesel) 1,42Tipo 4 ruote motrici disinseribili : 1,8 Tipo 4 ruote motrici nondisinseribili : 1,3 NO.7 :2,6, NO.7,5:2,811 (Benzina), 9 (Diesel) 1,3Come richiesto
Manuale Auto
Caratteristiche
HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) MOBIL DEXRON-II ATF DEXRON-III OLIO PER INGRANAGGI IPOIDI API GL-5 o SUPERIORE, SAE 80W (SOTTO -30°C) / SAE 90W (OLTRE -30°C) MOBIL INFILREX 33 OLIO PER INGRANAGGI IPOIDI API GL-5 o SUPERIORE, SAE 80W (SOTTO -30°C) / SAE 90W (OLTRE -30°C)Glicol-etilenico su base per alluminio PSF-3 DOT 3, DOT 4 o equivalente
Con LSD Senza LSD
J080A010HP-GTT
