Hyundai Terracan 2006 Manuel du propriétaire (in French)

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
51
1. Compte-tours
2. Témoin de changement de direction
3. Jauge de température d'eau
4. Jauge de carburant
5. Compteur de vitesse
6. Témoin de système antiblocage des roues (ABS) (Si installé)
7. Témoin de AIR BAG
8. Témoin de pression d'huile
9. Témoin de serrage du frein à main/témoin du circuit de frein
10. Témoin de décharge
11. Témoin d'avertissement de température d'huile A/T (Uniquement Transmission Automatique)
12. Voyant lumineux non activé d'overdrive
(Uniquement Transmission Automatique)
13. Témoin de feux de route
14. Témoin indicateur avant de brouillard 15. Témoin de position de transmission automatique
(Si installé)
16. Indicateur de croisière (Si installé)
17. Témoin 4WD LOW
18. Témoin 4WD HIGH (4WD partielles)/ Témoin du système á 4 roues motrices(4WD totales)
19. Témoin de lampe défectueuse (MIL)
20. Compteur journalier
21. Odomètre
22. Bouton de remise à zéro de le compteur journalier
23. Témoin d'avertissement de l'ouverture du hayon
24. Témoin d'ouverture des portières
25. Témoin de ceinture de sécurité
26. Témoin de niveau de carburant

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
52
B260B03HP-GUT MOTEUR DIESEL
B260B01HP
4WD partielles : 4WD totales :

1

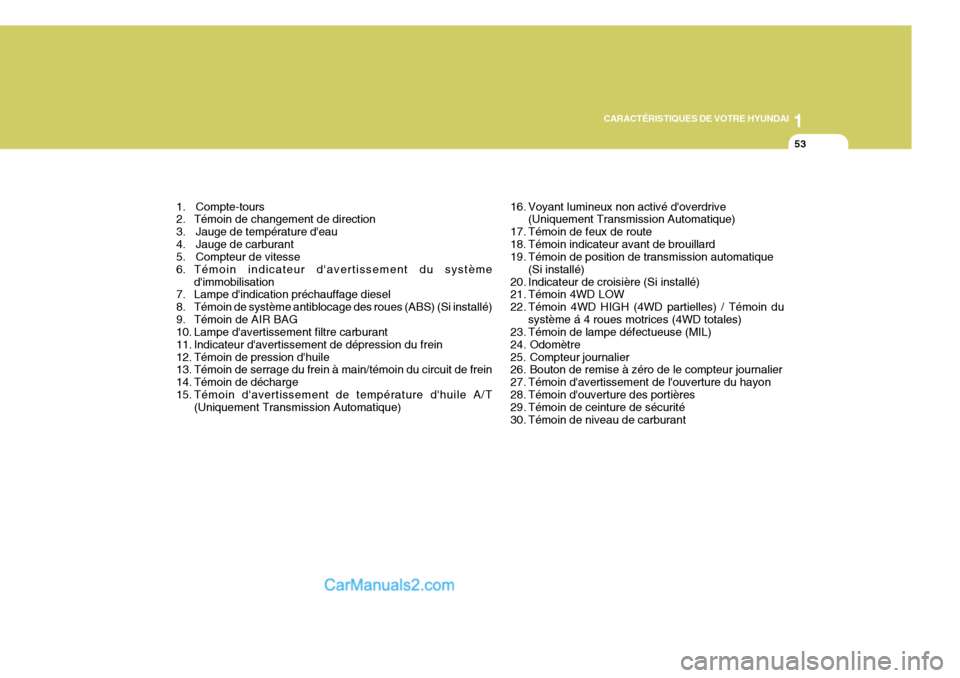

CARACTÉRISTIQUES DE VOTRE HYUNDAI
53
1. Compte-tours
2. Témoin de changement de direction
3. Jauge de température d'eau
4. Jauge de carburant
5. Compteur de vitesse
6. Témoin indicateur d'avertissement du système d'immobilisation
7. Lampe d'indication préchauffage diesel
8. Témoin de système antiblocage des roues (ABS) (Si installé)
9. Témoin de AIR BAG
10. Lampe d'avertissement filtre carburant
11. Indicateur d'avertissement de dépression du frein
12. Témoin de pression d'huile
13. Témoin de serrage du frein à main/témoin du circuit de frein
14. Témoin de décharge
15. Témoin d'avertissement de température d'huile A/T
(Uniquement Transmission Automatique) 16. Voyant lumineux non activé d'overdrive
(Uniquement Transmission Automatique)
17. Témoin de feux de route
18. Témoin indicateur avant de brouillard
19. Témoin de position de transmission automatique (Si installé)
20. Indicateur de croisière (Si installé)
21. Témoin 4WD LOW
22. Témoin 4WD HIGH (4WD partielles) / Témoin du système á 4 roues motrices (4WD totales)
23. Témoin de lampe défectueuse (MIL)
24. Odomètre
25. Compteur journalier
26. Bouton de remise à zéro de le compteur journalier
27. Témoin d'avertissement de l'ouverture du hayon
28. Témoin d'ouverture des portières
29. Témoin de ceinture de sécurité
30. Témoin de niveau de carburant

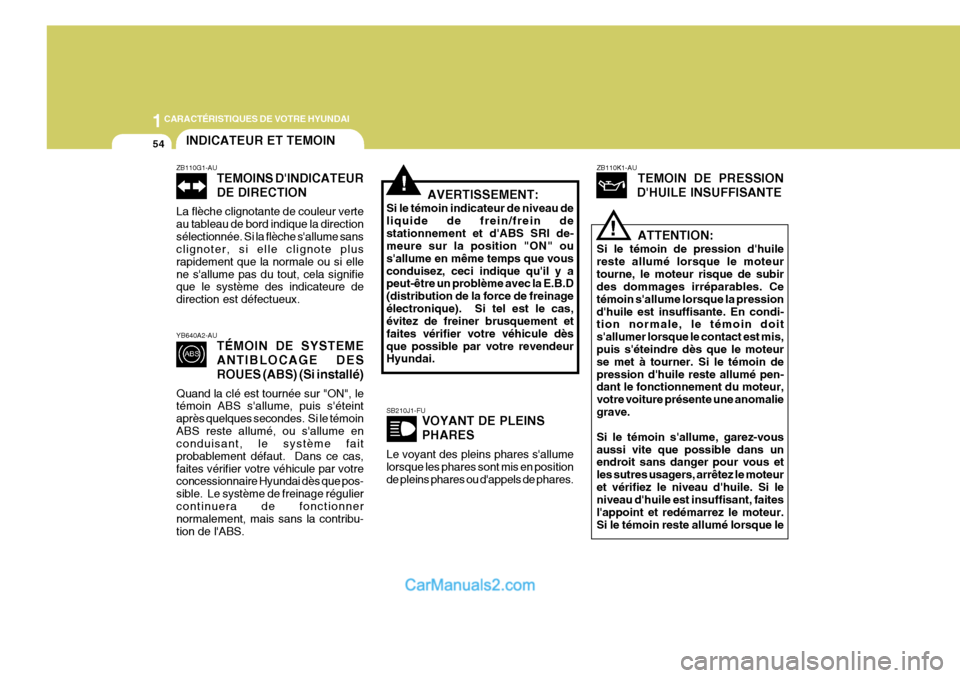

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
54INDICATEUR ET TEMOIN
!
!
ZB110G1-AU
TEMOINS D'INDICATEUR DE DIRECTION
La flèche clignotante de couleur verte au tableau de bord indique la directionsélectionnée. Si la flèche s'allume sans clignoter, si elle clignote plus rapidement que la normale ou si ellene s'allume pas du tout, cela signifie que le système des indicateure de direction est défectueux. YB640A2-AU TÉMOIN DE SYSTEME ANTIBLOCAGE DESROUES (ABS) (Si installé)
Quand la clé est tournée sur "ON", le témoin ABS s'allume, puis s'éteint après quelques secondes. Si le témoinABS reste allumé, ou s'allume en conduisant, le système fait probablement défaut. Dans ce cas,faites vérifier votre véhicule par votre concessionnaire Hyundai dès que pos- sible. Le système de freinage réguliercontinuera de fonctionner normalement, mais sans la contribu- tion de l'ABS. AVERTISSEMENT:
Si le témoin indicateur de niveau deliquide de frein/frein destationnement et d'ABS SRI de- meure sur la position "ON" ou s'allume en même temps que vousconduisez, ceci indique qu'il y a peut-être un problème avec la E.B.D (distribution de la force de freinageélectronique). Si tel est le cas, évitez de freiner brusquement et faites vérifier votre véhicule dèsque possible par votre revendeur Hyundai. ZB110K1-AU
TEMOIN DE PRESSION
D'HUILE INSUFFISANTE
ATTENTION:
Si le témoin de pression d'huile reste allumé lorsque le moteurtourne, le moteur risque de subir des dommages irréparables. Ce témoin s'allume lorsque la pressiond'huile est insuffisante. En condi- tion normale, le témoin doit s'allumer lorsque le contact est mis, puis s'éteindre dès que le moteur se met à tourner. Si le témoin depression d'huile reste allumé pen- dant le fonctionnement du moteur, votre voiture présente une anomaliegrave. Si le témoin s'allume, garez-vous aussi vite que possible dans un endroit sans danger pour vous et les sutres usagers, arrêtez le moteuret vérifiez le niveau d'huile. Si le niveau d'huile est insuffisant, faites l'appoint et redémarrez le moteur.Si le témoin reste allumé lorsque le
SB210J1-FU VOYANT DE PLEINS PHARES
Le voyant des pleins phares s'allume lorsque les phares sont mis en position de pleins phares ou d'appels de phares.

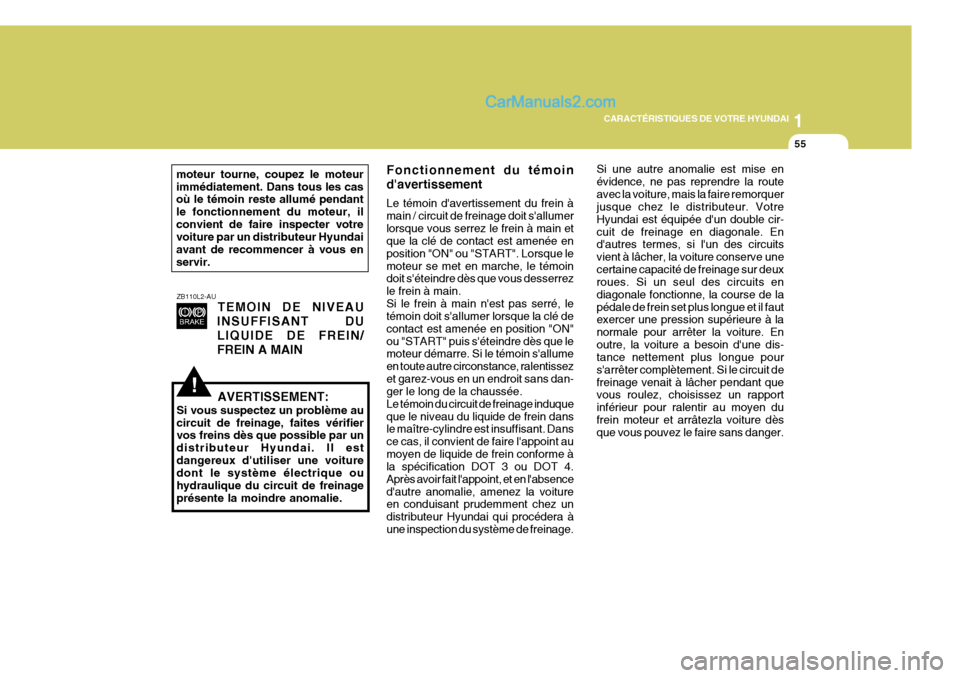

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
55
!
ZB110L2-AU
TEMOIN DE NIVEAU
INSUFFISANT DU LIQUIDE DE FREIN/ FREIN A MAIN
AVERTISSEMENT:
Si vous suspectez un problème au circuit de freinage, faites vérifier vos freins dès que possible par un distributeur Hyundai. Il estdangereux d'utiliser une voiture dont le système électrique ou hydraulique du circuit de freinageprésente la moindre anomalie. Fonctionnement du témoin d'avertissement Le témoin d'avertissement du frein à main / circuit de freinage doit s'allumerlorsque vous serrez le frein à main et que la clé de contact est amenée en position "ON" ou "START". Lorsque lemoteur se met en marche, le témoin doit s'éteindre dès que vous desserrez le frein à main.Si le frein à main n'est pas serré, le témoin doit s'allumer lorsque la clé de contact est amenée en position "ON"ou "START" puis s'éteindre dès que le moteur démarre. Si le témoin s'allume en toute autre circonstance, ralentissezet garez-vous en un endroit sans dan- ger le long de la chaussée. Le témoin du circuit de freinage induqueque le niveau du liquide de frein dans le maître-cylindre est insuffisant. Dans ce cas, il convient de faire l'appoint aumoyen de liquide de frein conforme à la spécification DOT 3 ou DOT 4. Après avoir fait l'appoint, et en l'absenced'autre anomalie, amenez la voiture en conduisant prudemment chez un distributeur Hyundai qui procédera àune inspection du système de freinage.
moteur tourne, coupez le moteurimmédiatement. Dans tous les cas où le témoin reste allumé pendant le fonctionnement du moteur, ilconvient de faire inspecter votre voiture par un distributeur Hyundai avant de recommencer à vous enservir.
Si une autre anomalie est mise en évidence, ne pas reprendre la routeavec la voiture, mais la faire remorquer jusque chez le distributeur. Votre Hyundai est équipée d'un double cir-cuit de freinage en diagonale. En d'autres termes, si l'un des circuits vient à lâcher, la voiture conserve unecertaine capacité de freinage sur deux roues. Si un seul des circuits en diagonale fonctionne, la course de lapédale de frein set plus longue et il faut exercer une pression supérieure à la normale pour arrêter la voiture. Enoutre, la voiture a besoin d'une dis- tance nettement plus longue pour s'arrêter complètement. Si le circuit defreinage venait à lâcher pendant que vous roulez, choisissez un rapport inférieur pour ralentir au moyen dufrein moteur et arrâtezla voiture dès que vous pouvez le faire sans danger.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
56
!
ATTENTION:
Si la courroie d'entraînement (courroie de l'alternateur) est lâche, cassée ou manquante tandis que levéhicule roule, il peut se produire une panne sérieuse, le moteur peut surchauffer car cette courroieentraîne aussi la pompe à eau. ZB110P1-AU
TEMOIN DE NIVEAU INSUFFISANT DECARBURANT
Ce témoin s'allume lorsque te réservoir à carburant est presque vide. Dès qu'il s'allume, vous devez ajouter del'essence aussi rapidement que pos- sible. Conduire lorsque le témoin est allumé ou lorsquel'aiguille de la jaugeà carburant est sur le graduation "E" peut provoquer des ratés d'allumage et endommager le convertisseurcatalytique équipant votre voiture. B260B01B-GUT TEMOIN D'AVERTISSEMENT DEL'OUVERTURE DUHAYON
Ce témoin reste allumé tant que le hayon n'est pas complètement fermé.
SB210M1-FU
VOYANT D'AVERTISSEMENT DESYSTEME DE CHARGE
Le voyant d'avertissement de système de charge doit s'allumer lorsque l'allumage est mis en marche, puiss'éteindre lorsque le moteur tourne. Si le voyant reste allumé tandis que le moteur tourne, il y a un mauvaisfonctionnement dans le système de charge électrique. Si le voyant s'allume pendant que vous conduisez, coupezle moteur et contrôle d'abord sous le capot. Assurez-vous tout d'abord que la courroie d'entraînement del'alternateur est en place. Si c'est bien le cas, contrôlez la tension de la courroie.Puis faites contrôler le système par votre Concessionnaire Hyundai.
B260A01B-GUT TÉMOIN D'AVERTISSE- MENT DES FEUXANTIBROUILLARD
Ce témoin d'avertissement des feux antibrouillard s'allume lorsque les feux antibrouillard sont allumés. SB210O1-FU TÉMOIN D'AVERTISSEMENT DEPORTIÈRE MAL FERMÉE
Ce témoin vous avertit que l'une des portières n'est pas fermée complètement.

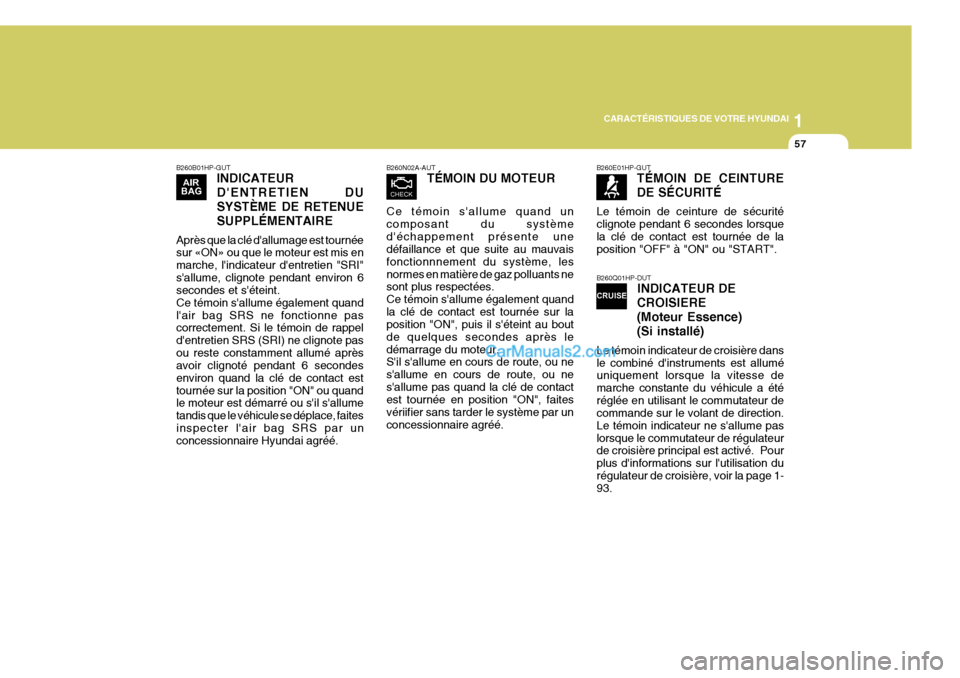

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
57
B260B01HP-GUT INDICATEUR D'ENTRETIEN DUSYSTÈME DE RETENUESUPPLÉMENTAIRE
Après que la clé d'allumage est tournée sur «ON» ou que le moteur est mis en marche, l'indicateur d'entretien "SRI"s'allume, clignote pendant environ 6 secondes et s'éteint. Ce témoin s'allume également quandl'air bag SRS ne fonctionne pas correctement. Si le témoin de rappel d'entretien SRS (SRI) ne clignote pasou reste constamment allumé après avoir clignoté pendant 6 secondes environ quand la clé de contact esttournée sur la position "ON" ou quand le moteur est démarré ou s'il s'allume tandis que le véhicule se déplace, faitesinspecter l'air bag SRS par un concessionnaire Hyundai agréé.
B260N02A-AUT TÉMOIN DU MOTEUR
Ce témoin s'allume quand un composant du systèmed'échappement présente une défaillance et que suite au mauvais fonctionnnement du système, lesnormes en matière de gaz polluants ne sont plus respectées. Ce témoin s'allume également quandla clé de contact est tournée sur la position "ON", puis il s'éteint au bout de quelques secondes après ledémarrage du moteur. S'il s'allume en cours de route, ou ne s'allume en cours de route, ou nes'allume pas quand la clé de contact est tournée en position "ON", faites vériifier sans tarder le système par unconcessionnaire agréé. B260E01HP-GUT
TÉMOIN DE CEINTURE DE SÉCURITÉ
Le témoin de ceinture de sécurité clignote pendant 6 secondes lorsquela clé de contact est tournée de la position "OFF" à "ON" ou "START". B260Q01HP-DUT INDICATEUR DE
CROISIERE (Moteur Essence) (Si installé)
Le témoin indicateur de croisière dans le combiné d'instruments est allumé uniquement lorsque la vitesse de marche constante du véhicule a étéréglée en utilisant le commutateur de commande sur le volant de direction. Le témoin indicateur ne s'allume paslorsque le commutateur de régulateur de croisière principal est activé. Pour plus d'informations sur l'utilisation durégulateur de croisière, voir la page 1- 93.

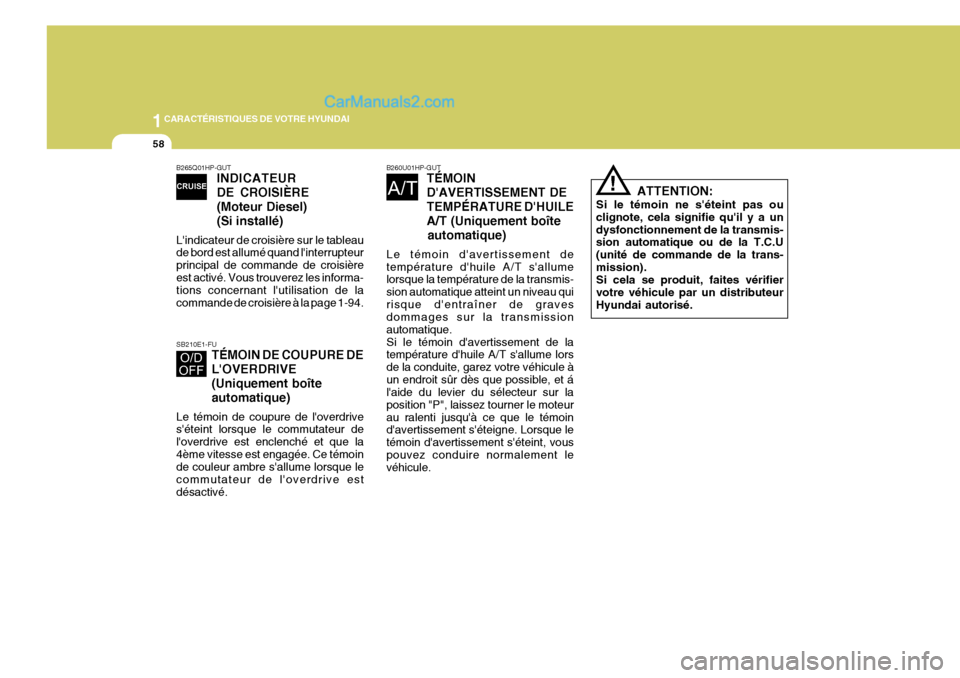

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
58
SB210E1-FU
TÉMOIN DE COUPURE DE
L'OVERDRIVE(Uniquement boîteautomatique)
Le témoin de coupure de l'overdrive s'éteint lorsque le commutateur de l'overdrive est enclenché et que la4ème vitesse est engagée. Ce témoin de couleur ambre s'allume lorsque le commutateur de l'overdrive estdésactivé.
!
B260U01HP-GUT
TÉMOIN D'AVERTISSEMENT DETEMPÉRATURE D'HUILEA/T (Uniquement boîte
automatique)
Le témoin d'avertissement de température d'huile A/T s'allume lorsque la température de la transmis- sion automatique atteint un niveau quirisque d'entraîner de graves dommages sur la transmission automatique.Si le témoin d'avertissement de la température d'huile A/T s'allume lors de la conduite, garez votre véhicule àun endroit sûr dès que possible, et á l'aide du levier du sélecteur sur la position "P", laissez tourner le moteurau ralenti jusqu'à ce que le témoin d'avertissement s'éteigne. Lorsque le témoin d'avertissement s'éteint, vouspouvez conduire normalement le véhicule. ATTENTION:
Si le témoin ne s'éteint pas ou clignote, cela signifie qu'il y a undysfonctionnement de la transmis- sion automatique ou de la T.C.U (unité de commande de la trans-mission). Si cela se produit, faites vérifier votre véhicule par un distributeurHyundai autorisé.
B265Q01HP-GUT
INDICATEUR DE CROISIÈRE(Moteur Diesel)(Si installé)
L'indicateur de croisière sur le tableau de bord est allumé quand l'interrupteur principal de commande de croisièreest activé. Vous trouverez les informa- tions concernant l'utilisation de la commande de croisière à la page 1-94.

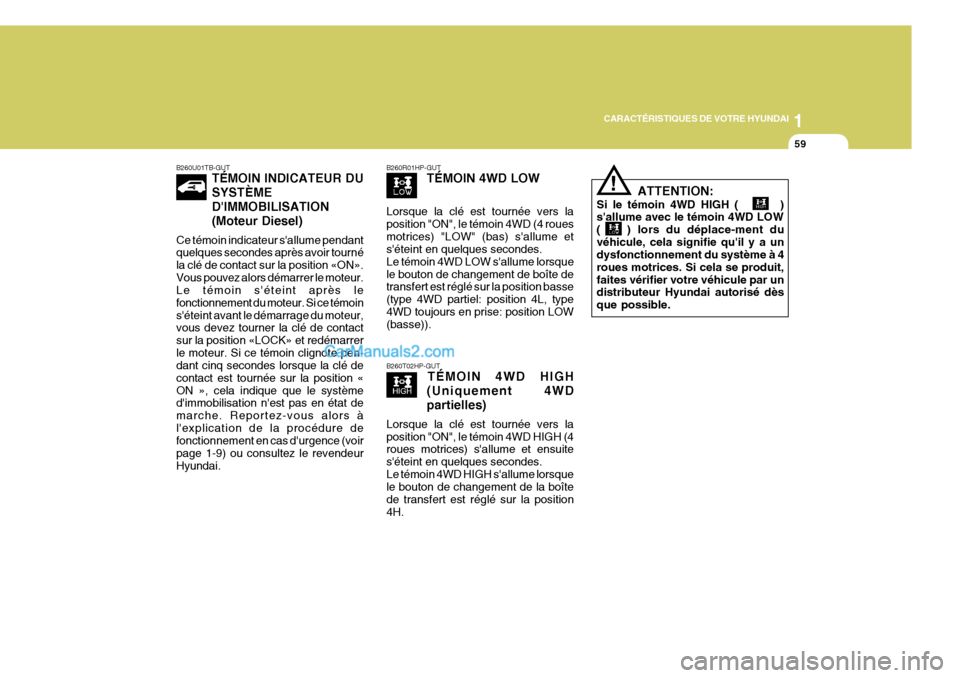

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
59
B260R01HP-GUT TÉMOIN 4WD LOW
Lorsque la clé est tournée vers la position "ON", le témoin 4WD (4 rouesmotrices) "LOW" (bas) s'allume et s'éteint en quelques secondes. Le témoin 4WD LOW s'allume lorsquele bouton de changement de boîte de transfert est réglé sur la position basse (type 4WD partiel: position 4L, type4WD toujours en prise: position LOW (basse)). B260T02HP-GUT TÉMOIN 4WD HIGH
(Uniquement 4WD partielles)
Lorsque la clé est tournée vers la position "ON", le témoin 4WD HIGH (4 roues motrices) s'allume et ensuite s'éteint en quelques secondes.Le témoin 4WD HIGH s'allume lorsque le bouton de changement de la boîte de transfert est réglé sur la position4H.
B260U01TB-GUT TÉMOIN INDICATEUR DU SYSTÈMED'IMMOBILISATION(Moteur Diesel)
Ce témoin indicateur s'allume pendant quelques secondes après avoir tourné la clé de contact sur la position «ON».Vous pouvez alors démarrer le moteur. Le témoin s'éteint après le fonctionnement du moteur. Si ce témoins'éteint avant le démarrage du moteur, vous devez tourner la clé de contact sur la position «LOCK» et redémarrerle moteur. Si ce témoin clignote pen- dant cinq secondes lorsque la clé de contact est tournée sur la position «ON », cela indique que le système d'immobilisation n'est pas en état de marche. Reportez-vous alors àl'explication de la procédure de fonctionnement en cas d'urgence (voir page 1-9) ou consultez le revendeurHyundai.
! ATTENTION:
Si le témoin 4WD HIGH ( ) s'allume avec le témoin 4WD LOW ( ) lors du déplace-ment duvéhicule, cela signifie qu'il y a un dysfonctionnement du système à 4 roues motrices. Si cela se produit,faites vérifier votre véhicule par un distributeur Hyundai autorisé dès que possible.

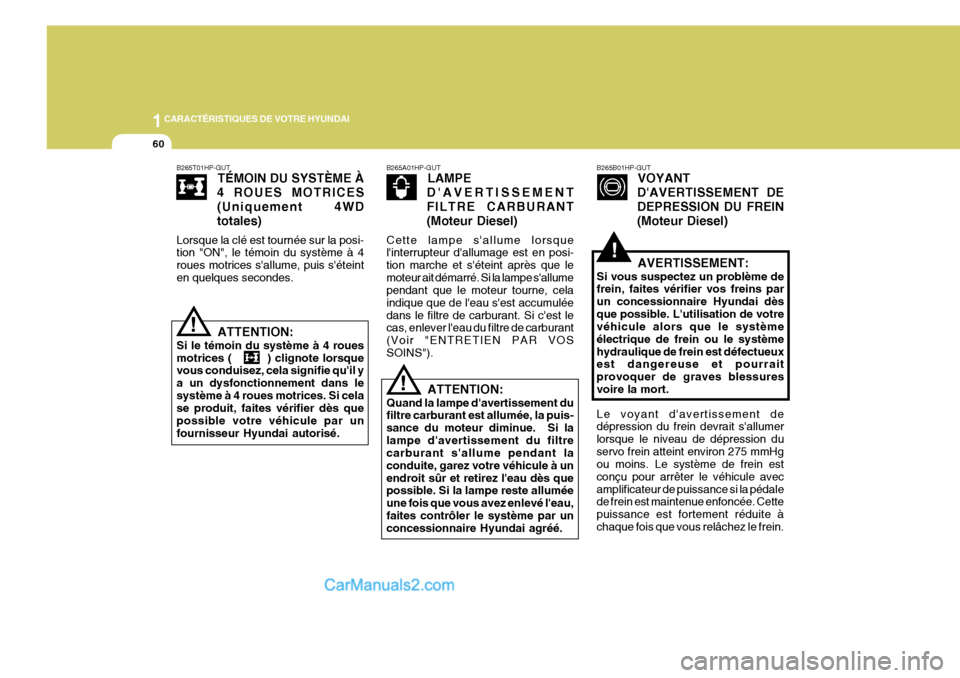

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
60
!
!
B265A01HP-GUT
LAMPE
D'AVERTISSEMENT FILTRE CARBURANT(Moteur Diesel)
Cette lampe s'allume lorsque l'interrupteur d'allumage est en posi- tion marche et s'éteint après que lemoteur ait démarré. Si la lampe s'allume pendant que le moteur tourne, cela indique que de l'eau s'est accumuléedans le filtre de carburant. Si c'est le cas, enlever l'eau du filtre de carburant (Voir "ENTRETIEN PAR VOSSOINS"). B265B01HP-GUT
VOYANT
D'AVERTISSEMENT DE DEPRESSION DU FREIN(Moteur Diesel)
AVERTISSEMENT:
Si vous suspectez un problème de frein, faites vérifier vos freins par un concessionnaire Hyundai dèsque possible. L'utilisation de votre véhicule alors que le système électrique de frein ou le systèmehydraulique de frein est défectueux est dangereuse et pourrait provoquer de graves blessuresvoire la mort.
Le voyant d'avertissement de dépression du frein devrait s'allumer lorsque le niveau de dépression duservo frein atteint environ 275 mmHg ou moins. Le système de frein est conçu pour arrêter le véhicule avecamplificateur de puissance si la pédale de frein est maintenue enfoncée. Cette puissance est fortement réduite àchaque fois que vous relâchez le frein.
!
B265T01HP-GUT
TÉMOIN DU SYSTÈME À
4 ROUES MOTRICES (Uniquement 4WDtotales)
Lorsque la clé est tournée sur la posi- tion "ON", le témoin du système à 4 roues motrices s'allume, puis s'éteinten quelques secondes.
ATTENTION:
Si le témoin du système à 4 rouesmotrices ( ) clignote lorsque vous conduisez, cela signifie qu'il y a un dysfonctionnement dans lesystème à 4 roues motrices. Si cela se produit, faites vérifier dès que possible votre véhicule par unfournisseur Hyundai autorisé.
ATTENTION:
Quand la lampe d'avertissement du filtre carburant est allumée, la puis- sance du moteur diminue. Si lalampe d'avertissement du filtre carburant s'allume pendant la conduite, garez votre véhicule à unendroit sûr et retirez l'eau dès que possible. Si la lampe reste allumée une fois que vous avez enlevé l'eau,faites contrôler le système par un concessionnaire Hyundai agréé.
