Page 721 of 744
8-5
8
Características técnicas y Información para el consumidor

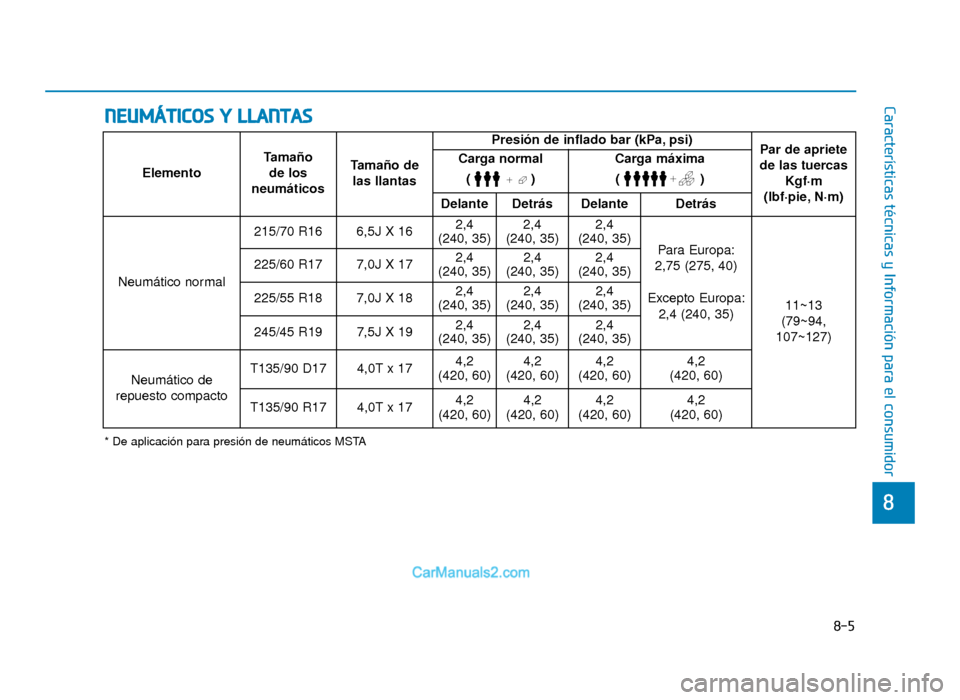

NEUMÁTICOS Y LLANTAS
* De aplicación para presión de neumáticos MSTA
ElementoTamaño
de los
neumáticos Tamaño de
las llantas Presión de inflado bar (kPa, psi)
Par de apriete
de las tuercas Kgf·m
(lbf·pie, N·m)
Carga normal
()Carga máxima()
Delante Detrás Delante Detrás
Neumático normal 215/70 R16 6,5J X 16
2,4
(240, 35) 2,4
(240, 35) 2,4
(240, 35) Para Europa:
2,75 (275, 40)
Excepto Europa: 2,4 (240, 35) 11~13
(79~94,
107~127)
225/60 R17 7,0J X 17
2,4
(240, 35) 2,4
(240, 35) 2,4
(240, 35)
225/55 R18 7,0J X 18 2,4
(240, 35) 2,4
(240, 35) 2,4
(240, 35)
245/45 R19 7,5J X 19 2,4
(240, 35) 2,4
(240, 35) 2,4
(240, 35)
Neumático de
repuesto compacto T135/90 D17 4,0T x 17
4,2
(420, 60) 4,2
(420, 60) 4,2
(420, 60) 4,2
(420, 60)
T135/90 R17 4,0T x 17 4,2
(420, 60) 4,2
(420, 60) 4,2
(420, 60) 4,2
(420, 60)
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 5
Page 722 of 744

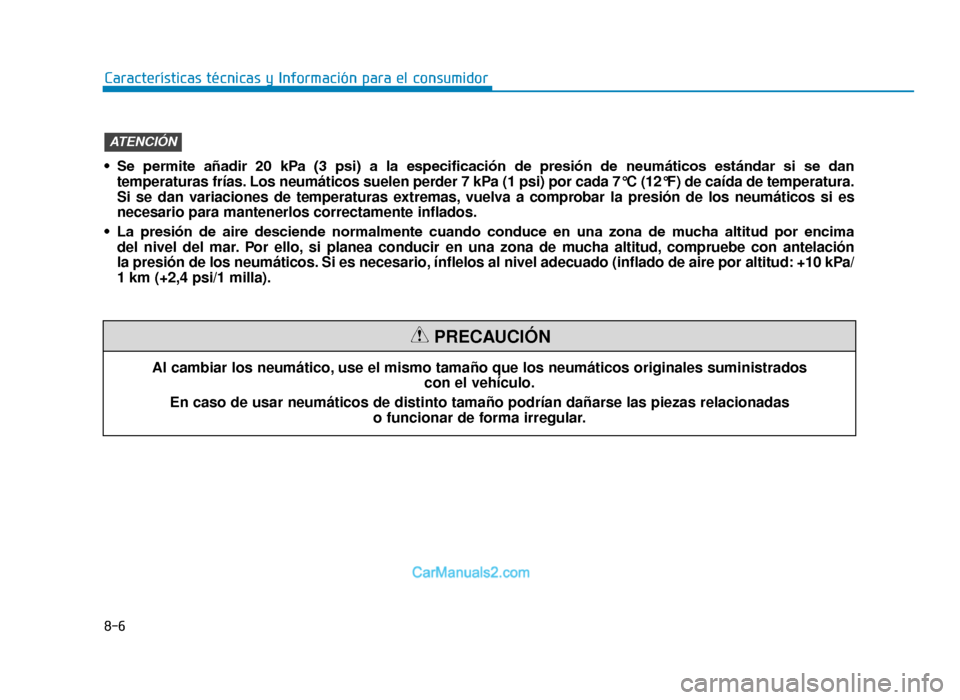

8-6
Características técnicas y Información para el consumidorAl cambiar los neumático, use el mismo tamaño que los neumáticos originales suministrados con el vehículo.
En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas relacionadas o funcionar de forma irregular.
PRECAUCIÓN
• Se permite añadir 20 kPa (3 psi) a la especificación de presión de neumáticos estándar si se dantemperaturas frías. Los neumáticos suelen perder 7 kPa (1 psi) por cada 7°C (12°F) de caída de temperatura.
Si se dan variaciones de temperaturas extremas, vuelva a comprobar la presión de los neumáticos si es
necesario para mantenerlos correctamente inflados.
• La presión de aire desciende normalmente cuando conduce en una zona de mucha altitud por encima del nivel del mar. Por ello, si planea conducir en una zona de mucha altitud, compruebe con antelación
la presión de los neumáticos. Si es necesario, ínflelos al nivel adecuado (inflado de aire por altitud: +10 kPa/
1 km (+2,4 psi/1 milla).
ATENCIÓN
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 6
Page 723 of 744
8-7
8
Características técnicas y Información para el consumidor

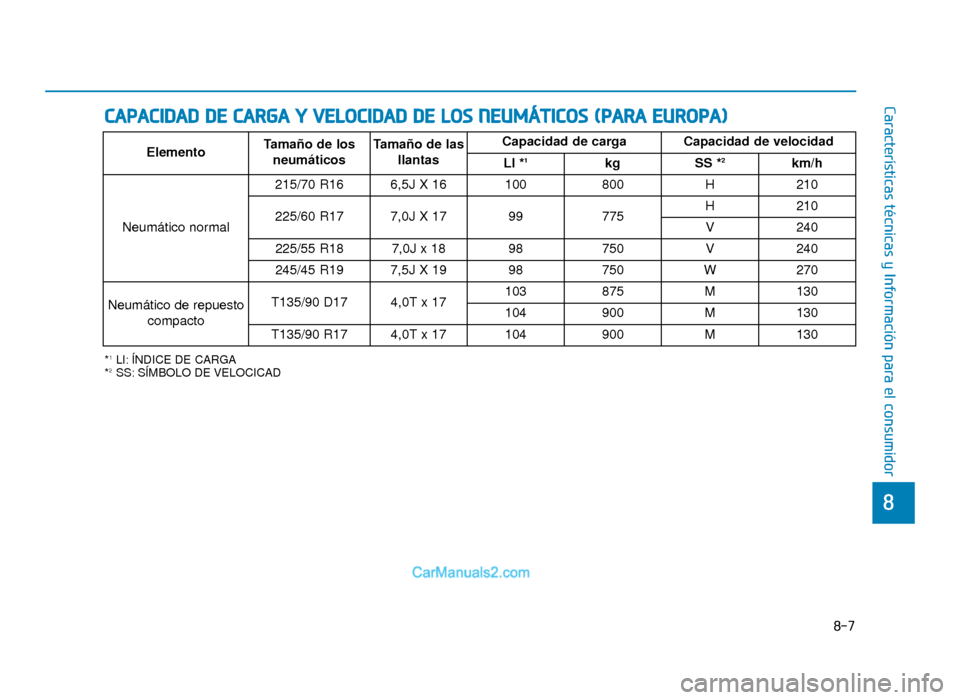

CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS (PARA EUROPA)
*1LI: ÍNDICE DE CARGA
*2SS: SÍMBOLO DE VELOCICAD
Elemento Tamaño de los
neumáticos Tamaño de las
llantas Capacidad de carga Capacidad de velocidad
LI *1kg SS *2km/h
Neumático normal 215/70 R16 6,5J X 16 100
800H210
225/60 R17 7,0J X 17 99 775H
210
V 240
225/55 R187,0J x 1898750V240
245/45 R197,5J X 1998750W270
Neumático de repuesto
compactoT135/90 D174,0T x 17103875M130
104900M130
T135/90 R174,0T x 17104900M130
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 7
Page 724 of 744
8-8
Características técnicas y Información para el consumidor

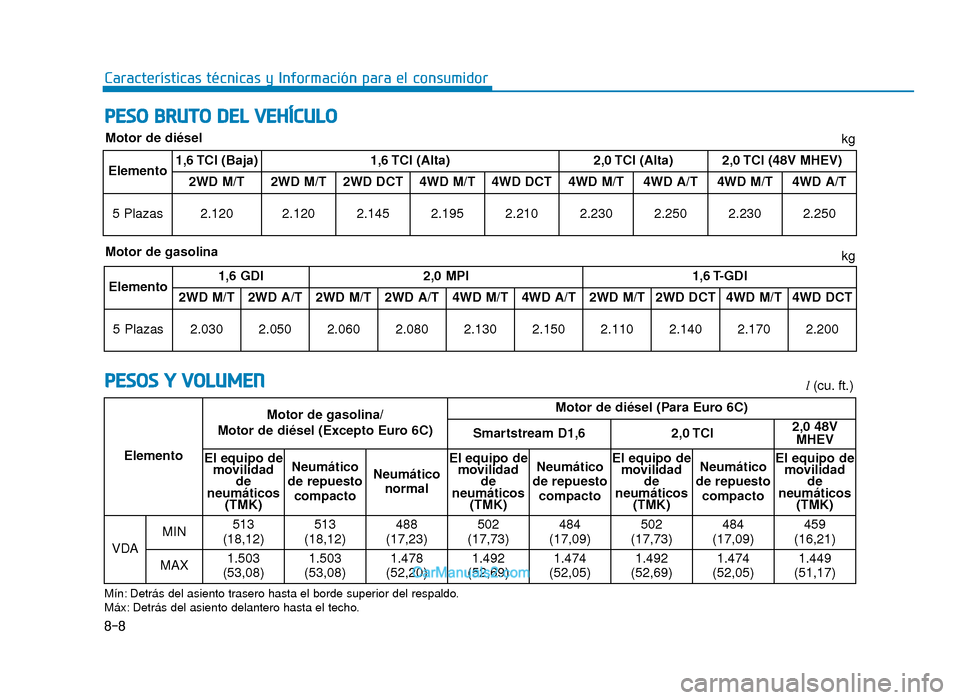

PESO BRUTO DEL VEHÍCULO
PESOS Y VOLUMENl(cu. ft.)
Elemento Motor de gasolina/
Motor de diésel (Excepto Euro 6C) Motor de diésel (Para Euro 6C)
Smartstream D1,6 2,0 TCI 2,0 48V
MHEV
El equipo de movilidad de
neumáticos (TMK) Neumático
de repuesto compacto Neumático
normal El equipo de
movilidad de
neumáticos (TMK) Neumático
de repuesto compacto El equipo de
movilidad de
neumáticos (TMK) Neumático
de repuesto compacto El equipo de
movilidad de
neumáticos (TMK)
VDA MIN
513
(18,12) 513
(18,12) 488
(17,23) 502
(17,73) 484
(17,09) 502
(17,73) 484
(17,09) 459
(16,21)
MAX 1.503
(53,08) 1.503
(53,08) 1.478
(52,20) 1.492
(52,69) 1.474
(52,05) 1.492
(52,69) 1.474
(52,05) 1.449
(51,17)
Mín: Detrás del asiento trasero hasta el borde superior del respaldo.
Máx: Detrás del asiento delantero hasta el techo.
kg kg
Elemento1,6 GDI2,0 MPI1,6 T-GDI
2WD M/T2WD A/T2WD M/T2WD A/T4WD M/T4WD A/T2WD M/T2WD DCT4WD M/T4WD DCT
5 Plazas2.0302.0502.0602.0802.1302.1502.1102.1402.1702.200
Motor de gasolina Motor de diésel
Elemento1,6 TCI (Baja)1,6 TCI (Alta)2,0 TCI (Alta)2,0 TCI (48V MHEV)
2WD M/T2WD M/T2WD DCT4WD M/T4WD DCT4WD M/T4WD A/T4WD M/T4WD A/T
5 Plazas2.1202.1202.1452.1952.2102.2302.2502.2302.250
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 8
Page 725 of 744
8-9
8
Características técnicas y Información para el consumidor

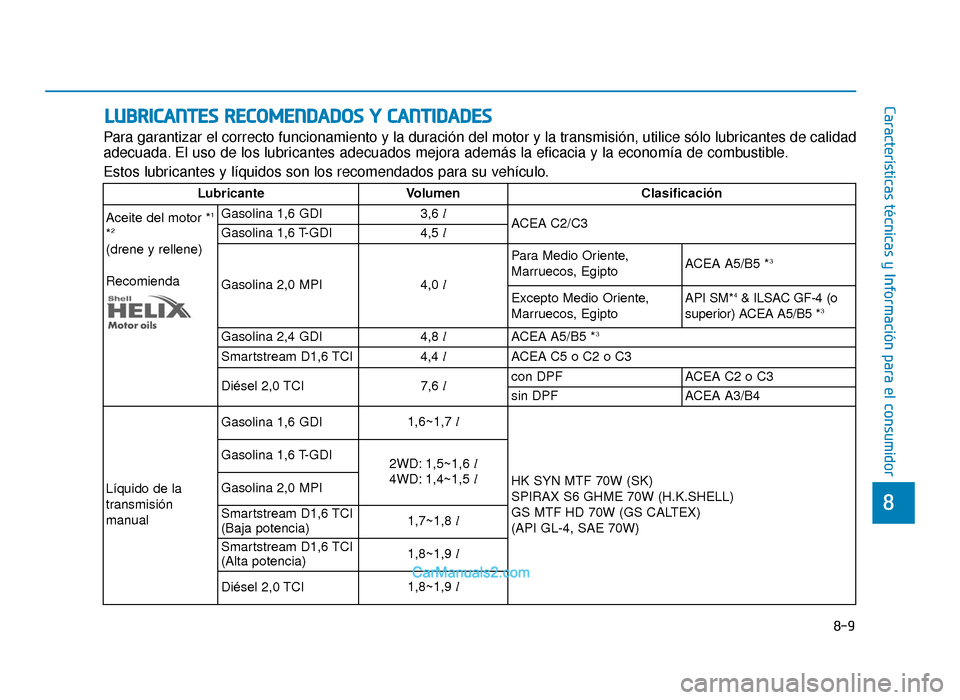

LUBRICANTES RECOMENDADOS Y CANTIDADES
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad
adecuada. El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Estos lubricantes y líquidos son los recomendados para su vehículo.
LubricanteVolumen Clasificación
Aceite del motor *
1
*2
(drene y rellene)
Recomienda Gasolina 1,6 GDI
3,6
l
ACEA C2/C3
Gasolina 1,6 T-GDI 4,5
l
Gasolina 2,0 MPI 4,0
l Para Medio Oriente,
Marruecos, Egipto
ACEA A5/B5 *3
Excepto Medio Oriente,
Marruecos, EgiptoAPI SM*4& ILSAC GF-4 (o
superior) ACEA A5/B5 *3
Gasolina 2,4 GDI 4,8
l
ACEA A5/B5 *3
Smartstream D1,6 TCI 4,4
l
ACEA C5 o C2 o C3
Diésel 2,0 TCI 7,6
l con DPF
ACEA C2 o C3
sin DPF ACEA A3/B4
Líquido de la
transmisión
manual Gasolina 1,6 GDI
1,6~1,7
l
HK SYN MTF 70W (SK)
SPIRAX S6 GHME 70W (H.K.SHELL)
GS MTF HD 70W (GS CALTEX)
(API GL-4, SAE 70W)
Gasolina 1,6 T-GDI
2WD: 1,5~1,6 l
4WD: 1,4~1,5 l
Gasolina 2,0 MPI
Smartstream D1,6 TCI
(Baja potencia)1,7~1,8l
Smartstream D1,6 TCI
(Alta potencia)1,8~1,9l
Diésel 2,0 TCI1,8~1,9l
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 9
Page 726 of 744
8-10
Características técnicas y Información para el consumidor

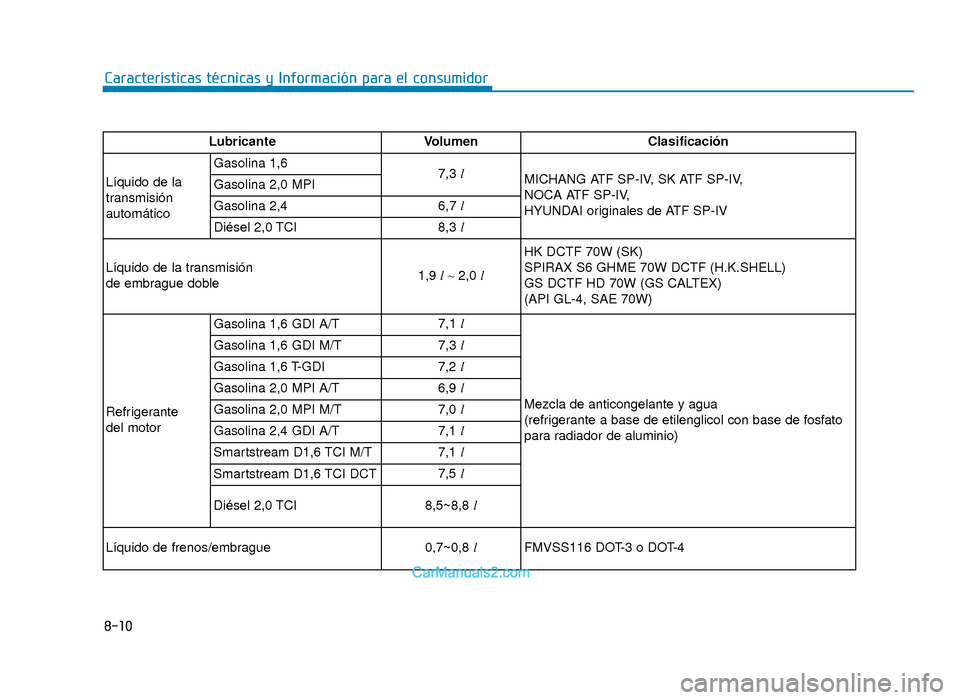

LubricanteVolumen Clasificación
Líquido de la
transmisión
automático Gasolina 1,6
7,3l
MICHANG ATF SP-IV, SK ATF SP-IV,
NOCA ATF SP-IV,
HYUNDAI originales de ATF SP-IV
Gasolina 2,0 MPI
Gasolina 2,4
6,7
l
Diésel 2,0 TCI 8,3
l
Líquido de la transmisión
de embrague doble 1,9
l ~ 2,0 l HK DCTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS DCTF HD 70W (GS CALTEX)
(API GL-4, SAE 70W)
Refrigerante
del motor Gasolina 1,6 GDI A/T
7,1
l
Mezcla de anticongelante y agua
(refrigerante a base de etilenglicol con base de fosfato
para radiador de aluminio)
Gasolina 1,6 GDI M/T
7,3
l
Gasolina 1,6 T-GDI 7,2
l
Gasolina 2,0 MPI A/T 6,9
l
Gasolina 2,0 MPI M/T 7,0
l
Gasolina 2,4 GDI A/T 7,1
l
Smartstream D1,6 TCI M/T 7,1
l
Smartstream D1,6 TCI DCT 7,5
l
Diésel 2,0 TCI 8,5~8,8
l
Líquido de frenos/embrague 0,7~0,8
l
FMVSS116 DOT-3 o DOT-4
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 10
Page 727 of 744

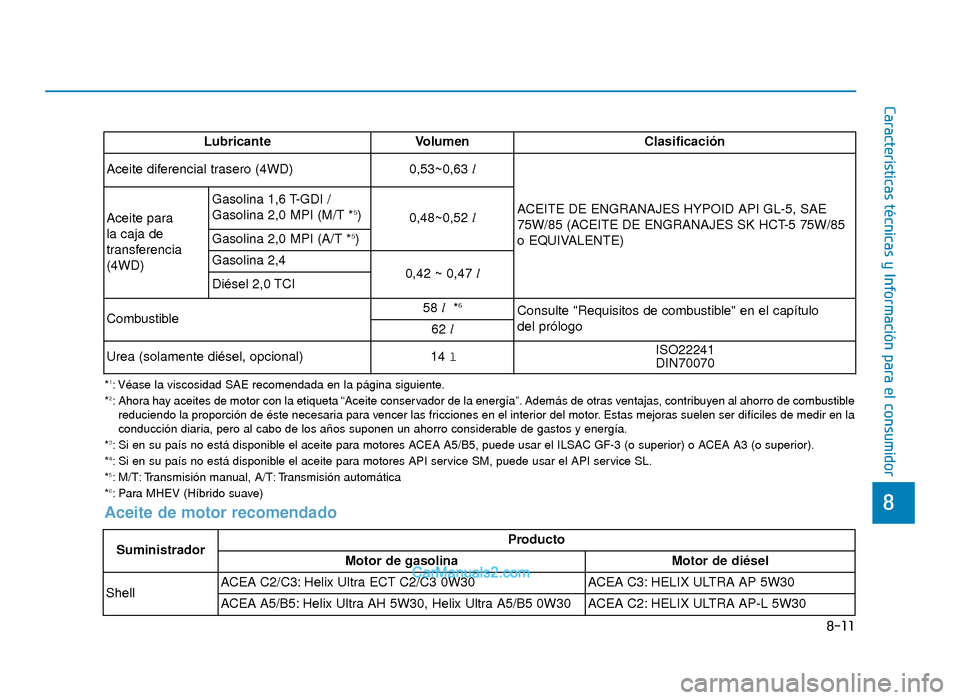

8-11
8
Características técnicas y Información para el consumidor
Aceite de motor recomendado
SuministradorProducto
Motor de gasolina Motor de diésel
Shell ACEA C2/C3: Helix Ultra ECT C2/C3 0W30
ACEA C3: HELIX ULTRA AP 5W30
ACEA A5/B5: Helix Ultra AH 5W30, Helix Ultra A5/B5 0W30 ACEA C2: HELIX ULTRA AP-L 5W30
Lubricante Volumen Clasificación
Aceite diferencial trasero (4WD) 0,53~0,63
l
ACEITE DE ENGRANAJES HYPOID API GL-5, SAE
75W/85 (ACEITE DE ENGRANAJES SK HCT-5 75W/85
o EQUIVALENTE)
Aceite para
la caja de
transferencia
(4WD) Gasolina 1,6 T-GDI /
Gasolina 2,0 MPI (M/T *
5)
0,48~0,52 l
Gasolina 2,0 MPI (A/T *
5)
Gasolina 2,4 0,42 ~ 0,47l
Diésel 2,0 TCI
Combustible 58
l*
6Consulte "Requisitos de combustible" en el capítulo
del prólogo
62 l
Urea (solamente diésel, opcional) 14 l ISO22241
DIN70070
*1: Véase la viscosidad SAE recomendada en la página siguiente.
*2: Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
*
3: Si en su país no está disponible el aceite para motores ACEA A5/B5, puede usar el ILSAC GF-3 (o superior) o ACEA A3 (o superior).
*4: Si en su país no está disponible el aceite para motores API service SM, puede usar el API service SL.
*5: M/T: Transmisión manual, A/T: Transmisión automática
*6: Para MHEV (Híbrido suave)
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 11
Page 728 of 744
8-12
Características técnicas y Información para el consumidorAntes de comprobar el nivel o de vaciar un lubricante, limpie bien la zona del tapón de llenado o vaciado
o de la varilla. Esto es especialmente importante en zonas polvorientas o arenosas y cuando el vehículo
circula por caminos sin asfaltar. Limpiar la zona de los tapones y varillas evita la entrada de suciedad en
el motor y en otros mecanismos.
PRECAUCIÓN

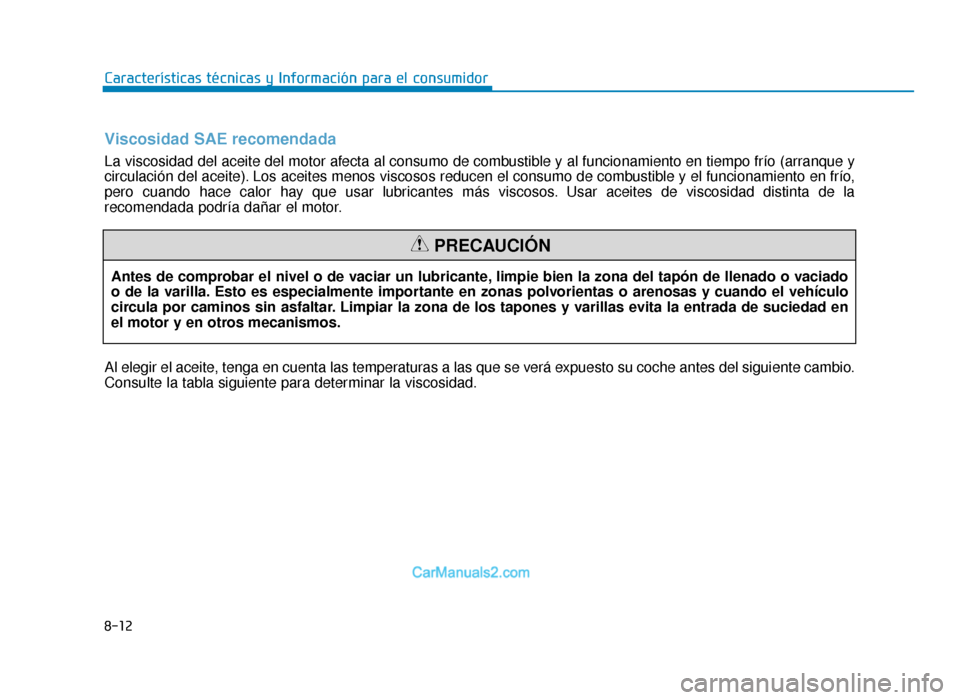

Viscosidad SAE recomendada
La viscosidad del aceite del motor afecta al consumo de combustible y al funcionamiento en tiempo frío (arranque y
circulación del aceite). Los aceites menos viscosos reducen el consumo de combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar lubricantes más viscosos. Usar aceites de viscosidad distinta de la
recomendada podría dañar el motor.
Al elegir el aceite, tenga en cuenta las temperaturas a las que se verá expuesto su coche antes del siguiente cambio.
Consulte la tabla siguiente para determinar la viscosidad.
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 12
Page 729 of 744
8-13
8
Características técnicas y Información para el consumidor

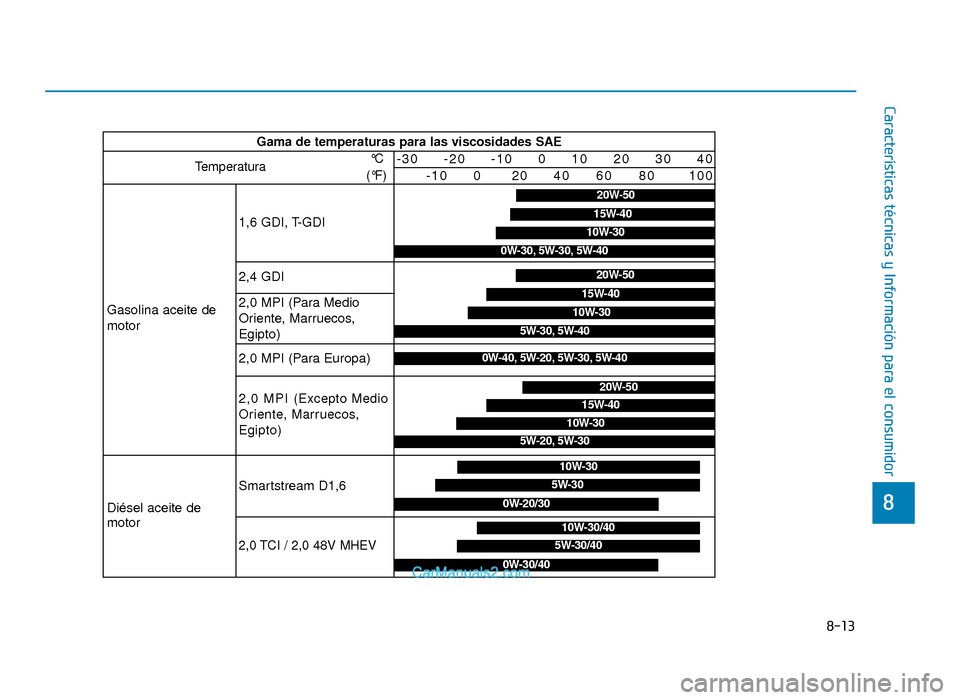

Gama de temperaturas para las viscosidades SAE
Temperatura°C
(°F)-30 -20 -10 0 10 20 30 40 -10 0 20 40 60 80 100
1,6 GDI, T-GDI
2,0 MPI (Para Europa)
20W-50
10W-30
15W-40
5W-30, 5W-40
5W-30
10W-30
0W-20/30
5W-30/40
10W-30/40
0W-30/40
0W-40, 5W-20, 5W-30, 5W-40
Diésel aceite de
motor Smartstream D1,6
2,0 TCI / 2,0 48V MHEV
20W-50
15W-40
10W-30
5W-20, 5W-30
2,0 MPI (Excepto Medio
Oriente, Marruecos,
Egipto)
2,4 GDI
2,0 MPI (Para Medio
Oriente, Marruecos,
Egipto)
Gasolina aceite de
motor
20W-50
10W-30
15W-40
0W-30, 5W-30, 5W-40
TLe Euro spain 8.qxp 6/7/2018 4:07 PM Page 13
Page 730 of 744
8-14
Características técnicas y Información para el consumidor

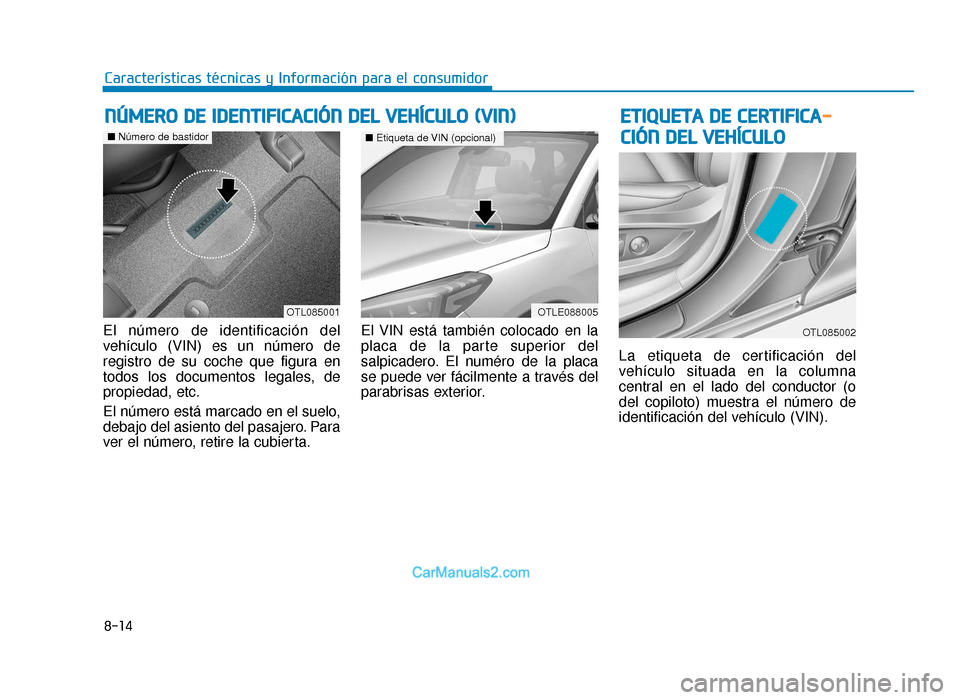

El número de identificación del
vehículo (VIN) es un número de
registro de su coche que figura en
todos los documentos legales, de
propiedad, etc.
El número está marcado en el suelo,
debajo del asiento del pasajero. Para
ver el número, retire la cubierta. El VIN está también colocado en la
placa de la parte superior del
salpicadero. El numéro de la placa
se puede ver fácilmente a través del
parabrisas exterior.
La etiqueta de certificación del
vehículo situada en la columna
central en el lado del conductor (o
del copiloto) muestra el número de
identificación del vehículo (VIN).
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)ETIQUETA DE CERTIFICA-
CIÓN DEL VEHÍCULO
OTLE088005
■
Etiqueta de VIN (opcional)
OTL085002
OTL085001
■Número de bastidor
