Hyundai Tucson 2019 Manuale del proprietario (in Italian)
Manufacturer: HYUNDAI, Model Year: 2019, Model line: Tucson, Model: Hyundai Tucson 2019Pages: 735, PDF Dimensioni: 15.49 MB
Page 711 of 735
8-4
Dati tecnici & Informazioni per il cliente

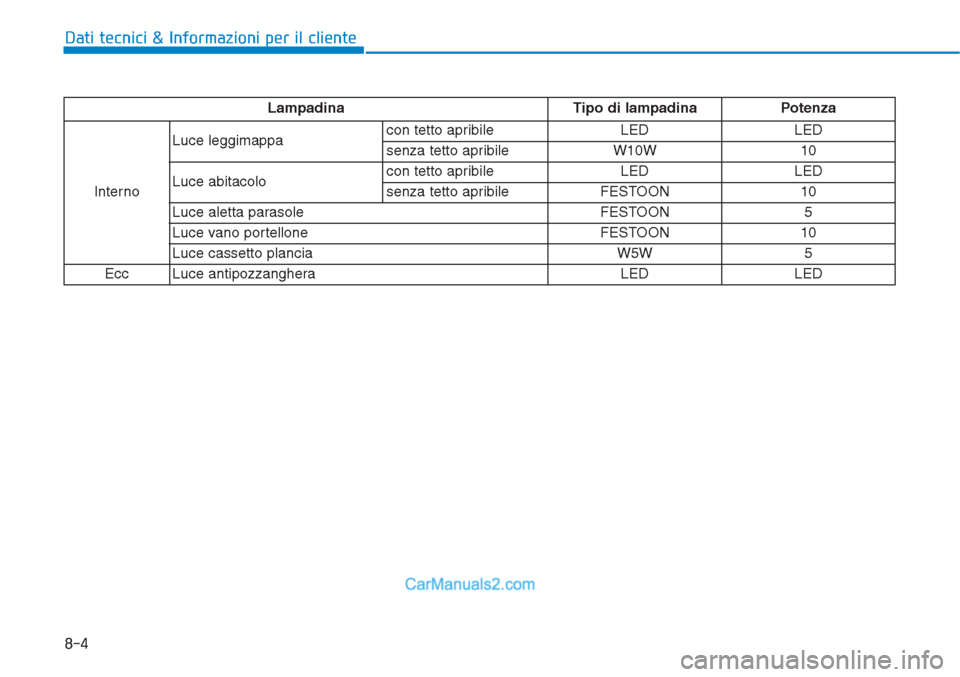

Lampadina Tipo di lampadina Potenza
InternoLuce leggimappacon tetto apribile LED LED
senza tetto apribile W10W 10
Luce abitacolocon tetto apribile LED LED
senza tetto apribile FESTOON 10
Luce aletta parasole FESTOON 5
Luce vano portellone FESTOON 10
Luce cassetto plancia W5W 5
Ecc Luce antipozzanghera LED LED
Page 712 of 735
8-5
8
Dati tecnici & Informazioni per il cliente

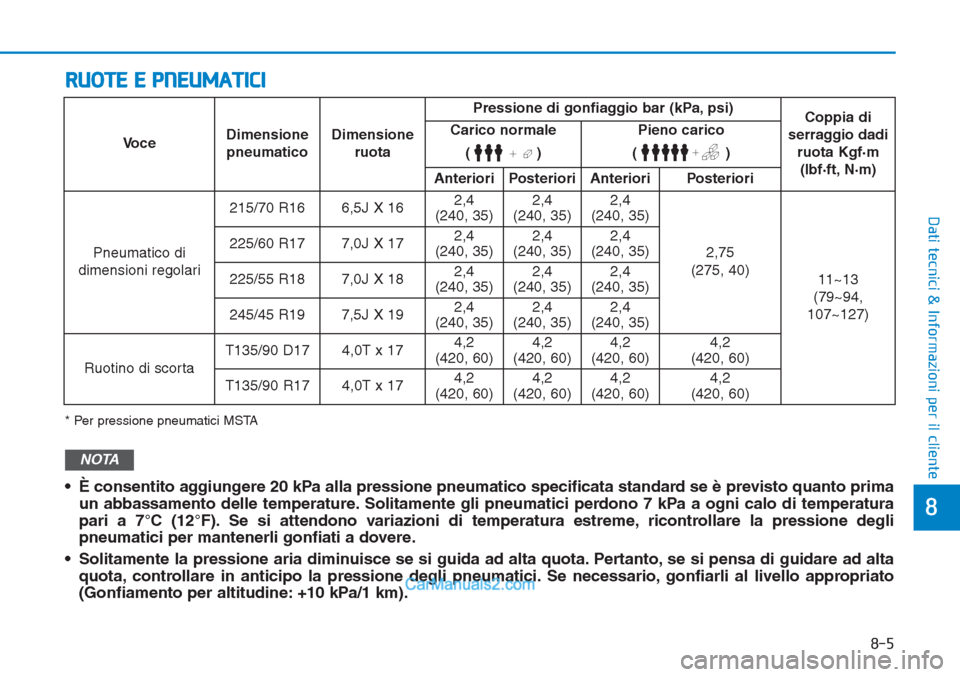

RUOTE E PNEUMATICI
* Per pressione pneumatici MSTA
• È consentito aggiungere 20 kPa alla pressione pneumatico specificata standard se è previsto quanto prima
un abbassamento delle temperature. Solitamente gli pneumatici perdono 7 kPa a ogni calo di temperatura
pari a 7°C (12°F). Se si attendono variazioni di temperatura estreme, ricontrollare la pressione degli
pneumatici per mantenerli gonfiati a dovere.
• Solitamente la pressione aria diminuisce se si guida ad alta quota. Pertanto, se si pensa di guidare ad alta
quota, controllare in anticipo la pressione degli pneumatici. Se necessario, gonfiarli al livello appropriato
(Gonfiamento per altitudine: +10 kPa/1 km).
NOTA
VoceDimensione
pneumaticoDimensione
ruotaPressione di gonfiaggio bar (kPa, psi)
Coppia di
serraggio dadi
ruota Kgf·m
(lbf·ft, N·m) Carico normale
()Pieno carico
()
Anteriori Posteriori Anteriori Posteriori
Pneumatico di
dimensioni regolari215/70 R16 6,5J X 162,4
(240, 35)2,4
(240, 35)2,4
(240, 35)
2,75
(275, 40)
11~13
(79~94,
107~127) 225/60 R17 7,0J X 172,4
(240, 35)2,4
(240, 35)2,4
(240, 35)
225/55 R18 7,0J X 182,4
(240, 35)2,4
(240, 35)2,4
(240, 35)
245/45 R19 7,5J X 192,4
(240, 35)2,4
(240, 35)2,4
(240, 35)
Ruotino di scortaT135/90 D17 4,0T x 174,2
(420, 60)4,2
(420, 60)4,2
(420, 60)4,2
(420, 60)
T135/90 R17 4,0T x 174,2
(420, 60)4,2
(420, 60)4,2
(420, 60)4,2
(420, 60)

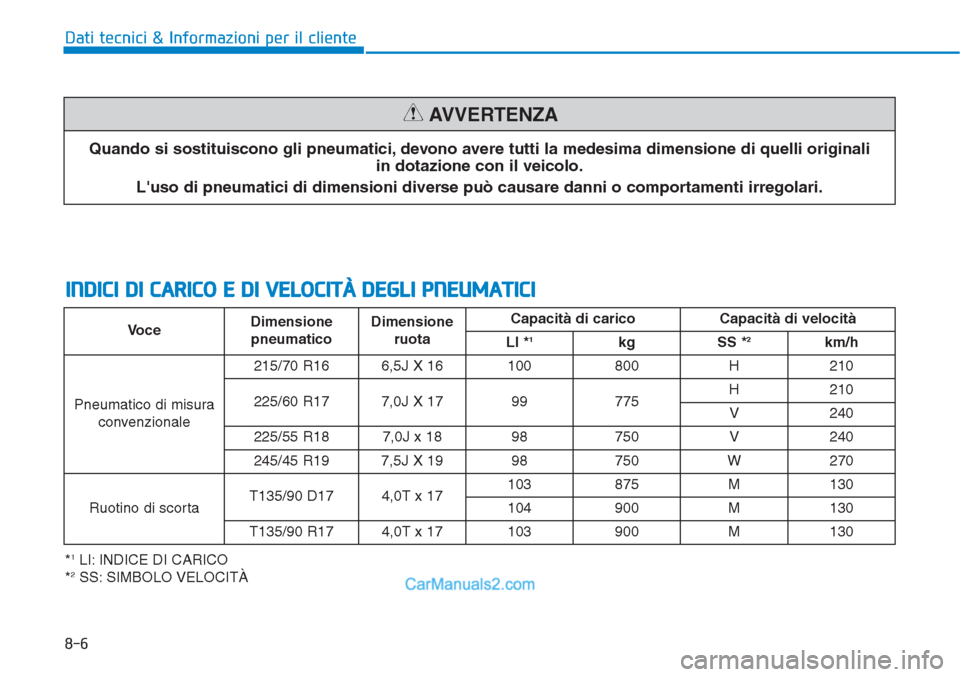

Page 713 of 735
8-6
Dati tecnici & Informazioni per il cliente
INDICI DI CARICO E DI VELOCITÀ DEGLI PNEUMATICI
*1LI: INDICE DI CARICO
*2SS: SIMBOLO VELOCITÀ
Quando si sostituiscono gli pneumatici, devono avere tutti la medesima dimensione di quelli originali
in dotazione con il veicolo.
L'uso di pneumatici di dimensioni diverse può causare danni o comportamenti irregolari.
AVVERTENZA
VoceDimensione
pneumaticoDimensione
ruotaCapacità di carico Capacità di velocità
LI *1kg SS *2km/h
Pneumatico di misura
convenzionale215/70 R16 6,5J X 16 100 800 H 210
225/60 R17 7,0J X 17 99 775H 210
V 240
225/55 R187,0J x 1898750V240
245/45 R197,5J X 1998750W270
Ruotino di scortaT135/90 D174,0T x 17103875M130
104900M130
T135/90 R174,0T x 17103900M130
Page 714 of 735
8-7
8
Dati tecnici & Informazioni per il cliente

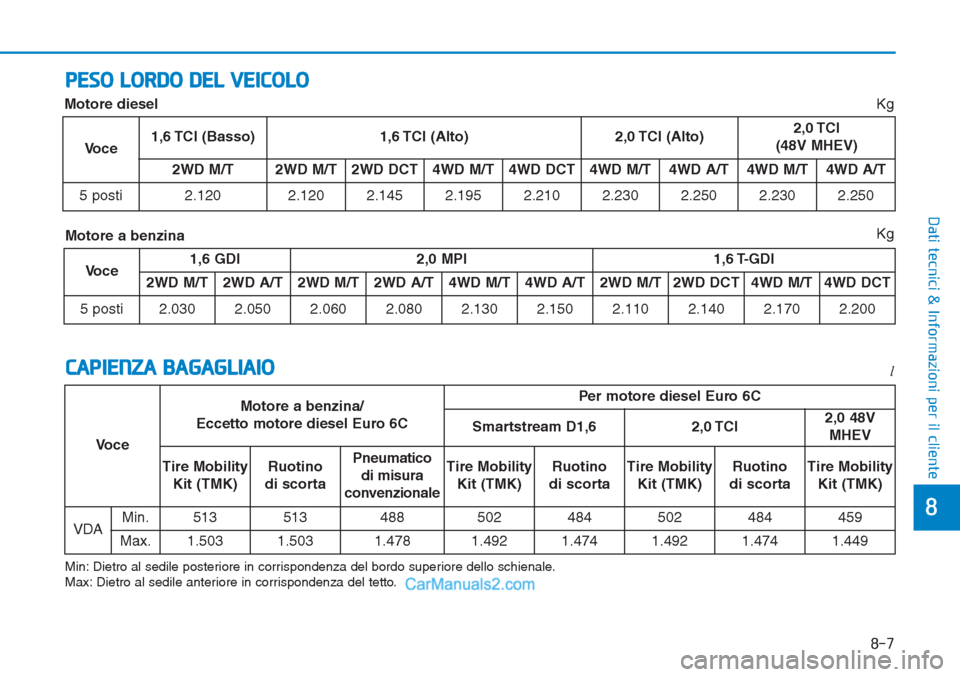

PESO LORDO DEL VEICOLO
Kg
CAPIENZA BAGAGLIAIO
Min: Dietro al sedile posteriore in corrispondenza del bordo superiore dello schienale.
Max: Dietro al sedile anteriore in corrispondenza del tetto.
Voce1,6 GDI2,0 MPI1,6 T-GDI
2WD M/T2WD A/T2WD M/T2WD A/T4WD M/T4WD A/T2WD M/T2WD DCT4WD M/T4WD DCT
5 posti2.0302.0502.0602.0802.1302.1502.1102.1402.1702.200
Voce1,6 TCI (Basso)1,6 TCI (Alto)2,0 TCI (Alto)2,0 TCI
(48V MHEV)
2WD M/T2WD M/T2WD DCT4WD M/T4WD DCT4WD M/T4WD A/T4WD M/T4WD A/T
5 posti2.1202.1202.1452.1952.2102.2302.2502.2302.250
l
Voce Motore a benzina/
Eccetto motore diesel Euro 6CPer motore diesel Euro 6C
Smartstream D1,6 2,0 TCI 2,0 48V
MHEV
Tire Mobility
Kit (TMK)Ruotino
di scortaPneumatico
di misura
convenzionaleTire Mobility
Kit (TMK)Ruotino
di scortaTire Mobility
Kit (TMK)Ruotino
di scortaTire Mobility
Kit (TMK)
VDA Min. 513 513 488 502 484 502 484 459
Max. 1.503 1.503 1.478 1.492 1.474 1.492 1.474 1.449
Motore diesel
Motore a benzinaKg
Page 715 of 735
8-8
Dati tecnici & Informazioni per il cliente

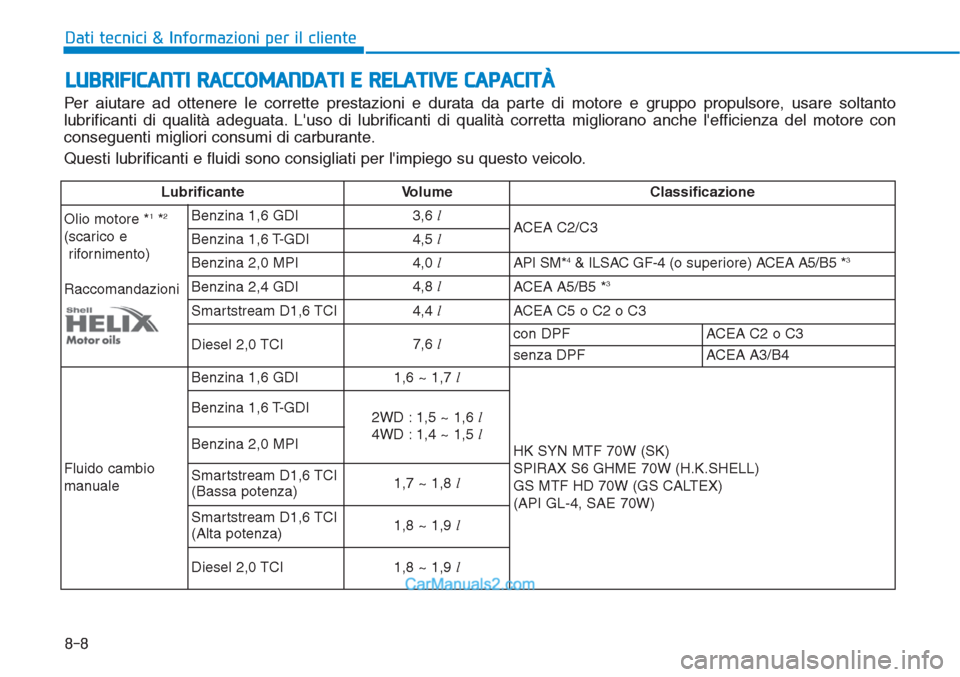

LUBRIFICANTI RACCOMANDATI E RELATIVE CAPACITÀ
Per aiutare ad ottenere le corrette prestazioni e durata da parte di motore e gruppo propulsore, usare soltanto
lubrificanti di qualità adeguata. L'uso di lubrificanti di qualità corretta migliorano anche l'efficienza del motore con
conseguenti migliori consumi di carburante.
Questi lubrificanti e fluidi sono consigliati per l'impiego su questo veicolo.
Lubrificante Volume Classificazione
Olio motore *
1*2
(scarico e
rifornimento)
RaccomandazioniBenzina 1,6 GDI3,6l
ACEA C2/C3
Benzina 1,6 T-GDI4,5l
Benzina 2,0 MPI4,0l
API SM*
4& ILSAC GF-4 (o superiore) ACEA A5/B5 *3
Benzina 2,4 GDI4,8l
ACEA A5/B5 *3
Smartstream D1,6 TCI4,4l
ACEA C5 o C2 o C3
Diesel 2,0 TCI7,6lcon DPF ACEA C2 o C3
senza DPF ACEA A3/B4
Fluido cambio
manualeBenzina 1,6 GDI1,6 ~ 1,7l
HK SYN MTF 70W (SK)
SPIRAX S6 GHME 70W (H.K.SHELL)
GS MTF HD 70W (GS CALTEX)
(API GL-4, SAE 70W) Benzina 1,6 T-GDI
2WD : 1,5 ~ 1,6 l
4WD : 1,4 ~ 1,5l
Benzina 2,0 MPI
Smartstream D1,6 TCI
(Bassa potenza)1,7 ~ 1,8l
Smartstream D1,6 TCI
(Alta potenza)1,8 ~ 1,9l
Diesel 2,0 TCI1,8 ~ 1,9l
Page 716 of 735
8-9
8
Dati tecnici & Informazioni per il cliente

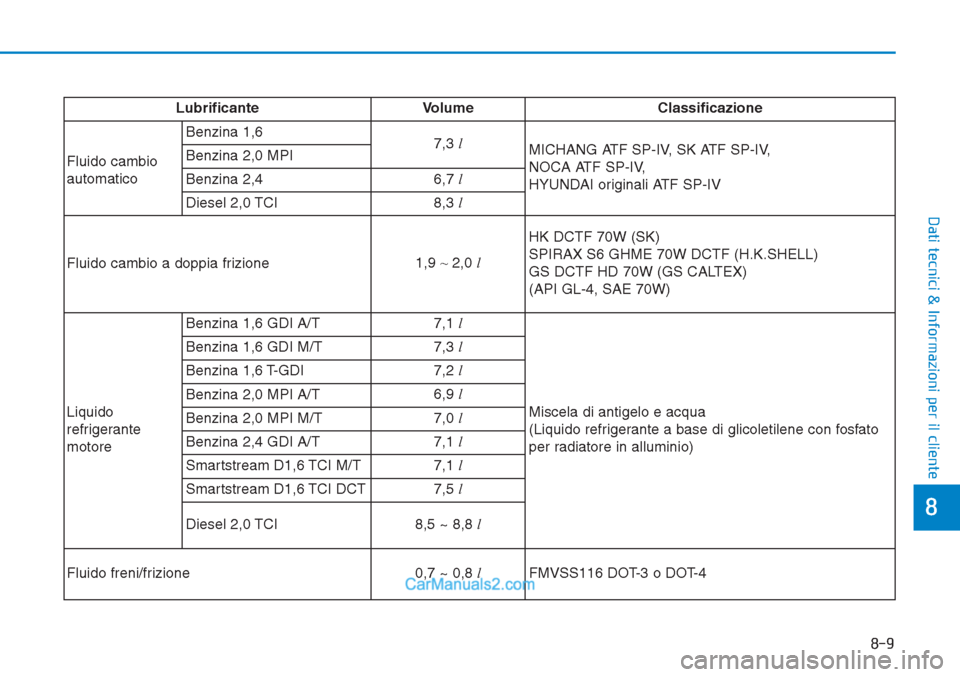

Lubrificante Volume Classificazione
Fluido cambio
automaticoBenzina 1,6
7,3l
MICHANG ATF SP-IV, SK ATF SP-IV,
NOCA ATF SP-IV,
HYUNDAI originali ATF SP-IV Benzina 2,0 MPI
Benzina 2,46,7l
Diesel 2,0 TCI8,3l
Fluido cambio a doppia frizione1,9~ 2,0lHK DCTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS DCTF HD 70W (GS CALTEX)
(API GL-4, SAE 70W)
Liquido
refrigerante
motoreBenzina 1,6 GDI A/T7,1l
Miscela di antigelo e acqua
(Liquido refrigerante a base di glicoletilene con fosfato
per radiatore in alluminio) Benzina 1,6 GDI M/T7,3l
Benzina 1,6 T-GDI7,2l
Benzina 2,0 MPI A/T6,9l
Benzina 2,0 MPI M/T7,0l
Benzina 2,4 GDI A/T7,1l
Smartstream D1,6 TCI M/T7,1l
Smartstream D1,6 TCI DCT7,5l
Diesel 2,0 TCI8,5 ~ 8,8l
Fluido freni/frizione0,7 ~ 0,8l
FMVSS116 DOT-3 o DOT-4

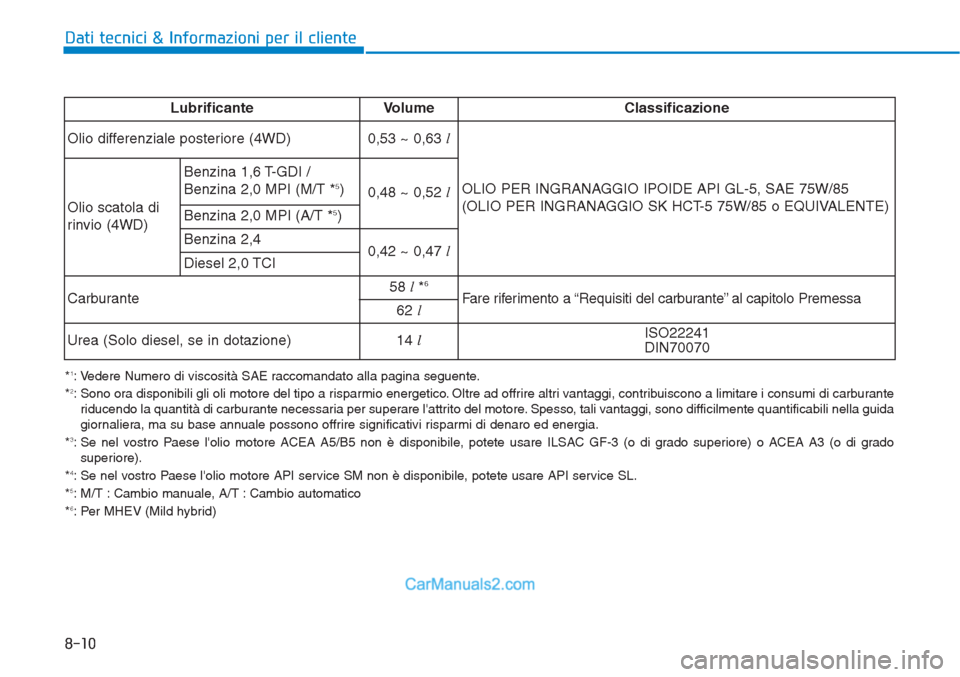

Page 717 of 735
8-10
Dati tecnici & Informazioni per il cliente
*1: Vedere Numero di viscosità SAE raccomandato alla pagina seguente.
*2: Sono ora disponibili gli oli motore del tipo a risparmio energetico. Oltre ad offrire altri vantaggi, contribuiscono a limitare i consumi di carburante
riducendo la quantità di carburante necessaria per superare l'attrito del motore. Spesso, tali vantaggi, sono difficilmente quantificabili nella guida
giornaliera, ma su base annuale possono offrire significativi risparmi di denaro ed energia.
*
3: Se nel vostro Paese l'olio motore ACEA A5/B5 non è disponibile, potete usare ILSAC GF-3 (o di grado superiore) o ACEA A3 (o di grado
superiore).
*
4: Se nel vostro Paese l'olio motore API service SM non è disponibile, potete usare API service SL.
*5: M/T : Cambio manuale, A/T : Cambio automatico
*6: Per MHEV (Mild hybrid)
Lubrificante Volume Classificazione
Olio differenziale posteriore (4WD)0,53 ~ 0,63l
OLIO PER INGRANAGGIO IPOIDE API GL-5, SAE 75W/85
(OLIO PER INGRANAGGIO SK HCT-5 75W/85 o EQUIVALENTE)
Olio scatola di
rinvio (4WD)Benzina 1,6 T-GDI /
Benzina 2,0 MPI (M/T *
5)
0,48 ~ 0,52l
Benzina 2,0 MPI (A/T *
5)
Benzina 2,4
0,42 ~ 0,47l
Diesel 2,0 TCI
Carburante58l*
6
Fare riferimento a “Requisiti del carburante” al capitolo Premessa
62l
Urea (Solo diesel, se in dotazione)14 lISO22241
DIN70070
Page 718 of 735
8-11
8
Dati tecnici & Informazioni per il cliente

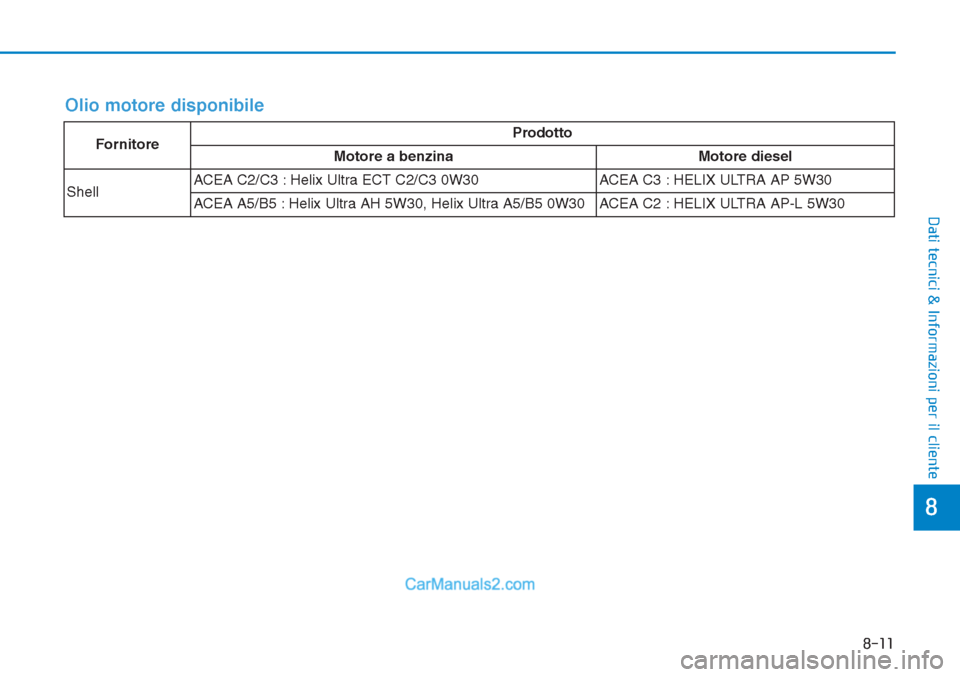

Olio motore disponibile
FornitoreProdotto
Motore a benzina Motore diesel
ShellACEA C2/C3 : Helix Ultra ECT C2/C3 0W30 ACEA C3 : HELIX ULTRA AP 5W30
ACEA A5/B5 : Helix Ultra AH 5W30, Helix Ultra A5/B5 0W30 ACEA C2 : HELIX ULTRA AP-L 5W30
Page 719 of 735
8-12
Dati tecnici & Informazioni per il cliente

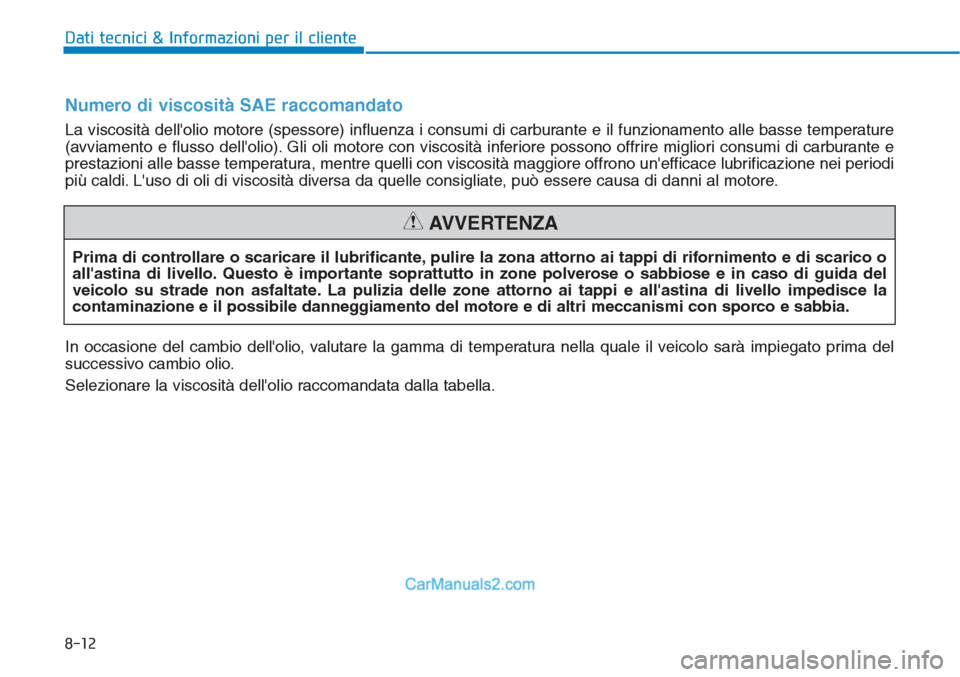

Prima di controllare o scaricare il lubrificante, pulire la zona attorno ai tappi di rifornimento e di scarico o
all'astina di livello. Questo è importante soprattutto in zone polverose o sabbiose e in caso di guida del
veicolo su strade non asfaltate. La pulizia delle zone attorno ai tappi e all'astina di livello impedisce la
contaminazione e il possibile danneggiamento del motore e di altri meccanismi con sporco e sabbia.
AVVERTENZA
Numero di viscosità SAE raccomandato
La viscosità dell'olio motore (spessore) influenza i consumi di carburante e il funzionamento alle basse temperature
(avviamento e flusso dell'olio). Gli oli motore con viscosità inferiore possono offrire migliori consumi di carburante e
prestazioni alle basse temperatura, mentre quelli con viscosità maggiore offrono un'efficace lubrificazione nei periodi
più caldi. L'uso di oli di viscosità diversa da quelle consigliate, può essere causa di danni al motore.
In occasione del cambio dell'olio, valutare la gamma di temperatura nella quale il veicolo sarà impiegato prima del
successivo cambio olio.
Selezionare la viscosità dell'olio raccomandata dalla tabella.
Page 720 of 735
8-13
8
Dati tecnici & Informazioni per il cliente

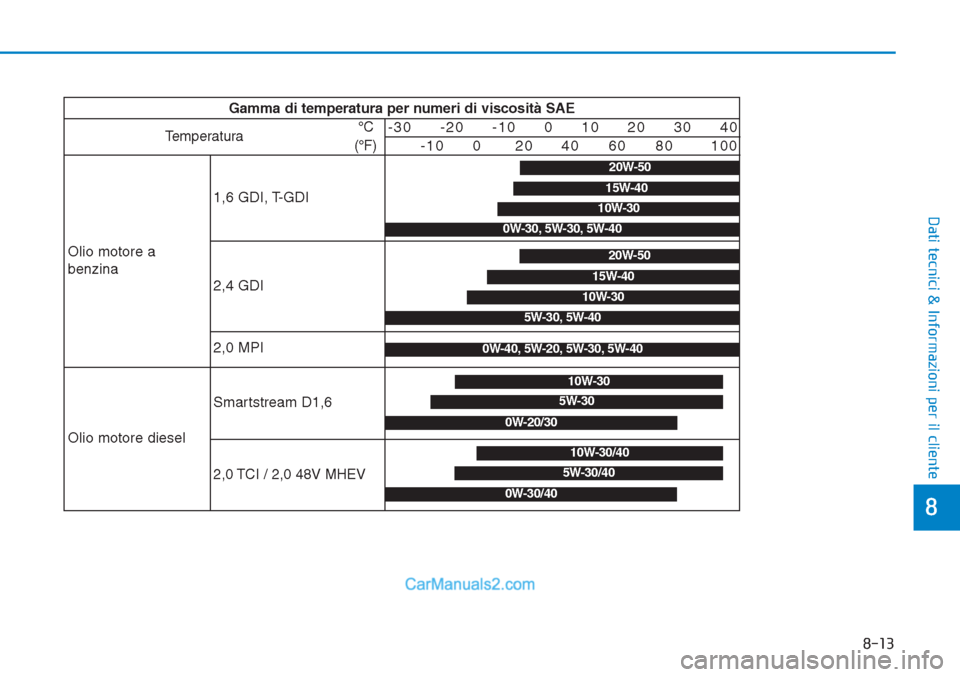

Gamma di temperatura per numeri di viscosità SAE
Temperatura°C
(°F)-30 -20 -10 0 10 20 30 40
-10 0 20 40 60 80 100
1,6 GDI, T-GDI
2,0 MPI
20W-50
10W-30
15W-40
5W-30, 5W-40
5W-30
10W-30
0W-20/30
5W-30/40
10W-30/40
0W-30/40
0W-40, 5W-20, 5W-30, 5W-40
Olio motore dieselSmartstream D1,6
2,0 TCI / 2,0 48V MHEV
2,4 GDI
Olio motore a
benzina
20W-50
10W-30
15W-40
0W-30, 5W-30, 5W-40
