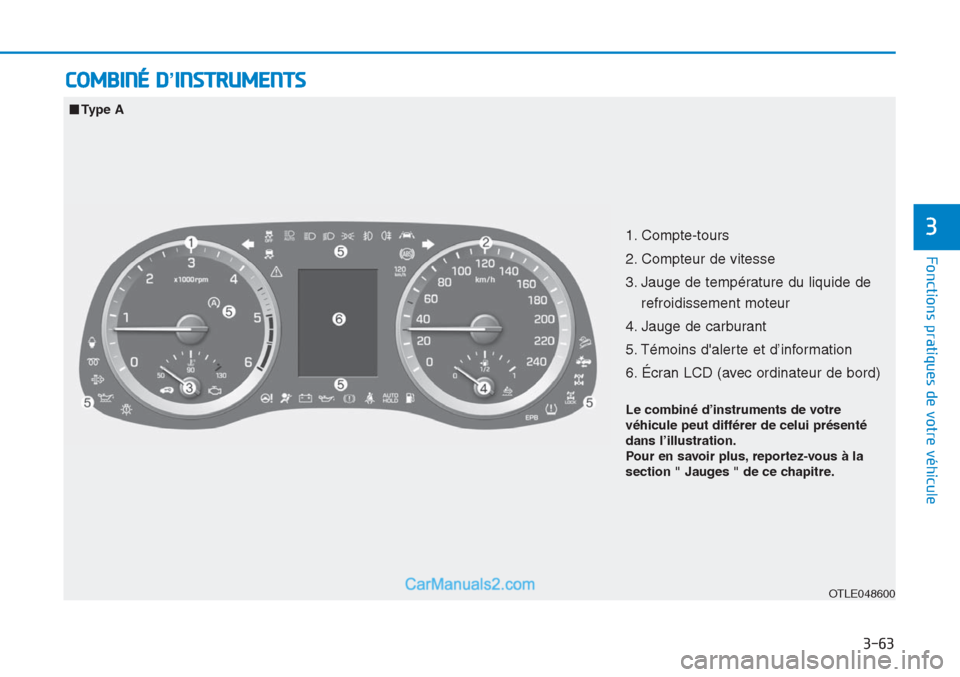

COMBINÉ D’INSTRUMENTS
3-63
Fonctions pratiques de votre véhicule
3
OTLE048600
â– Type A
1. Compte-tours
2. Compteur de vitesse
3. Jauge de température du liquide de
refroidissement moteur
4. Jauge de carburant
5. Témoins d'alerte et d’information
6. Écran LCD (avec ordinateur de bord)
Le combiné d’instruments de votre
véhicule peut différer de celui présenté
dans l’illustration.
Pour en savoir plus, reportez-vous à la
section " Jauges " de ce chapitre.

3-64
Fonctions pratiques de votre véhicule
OTLE048640

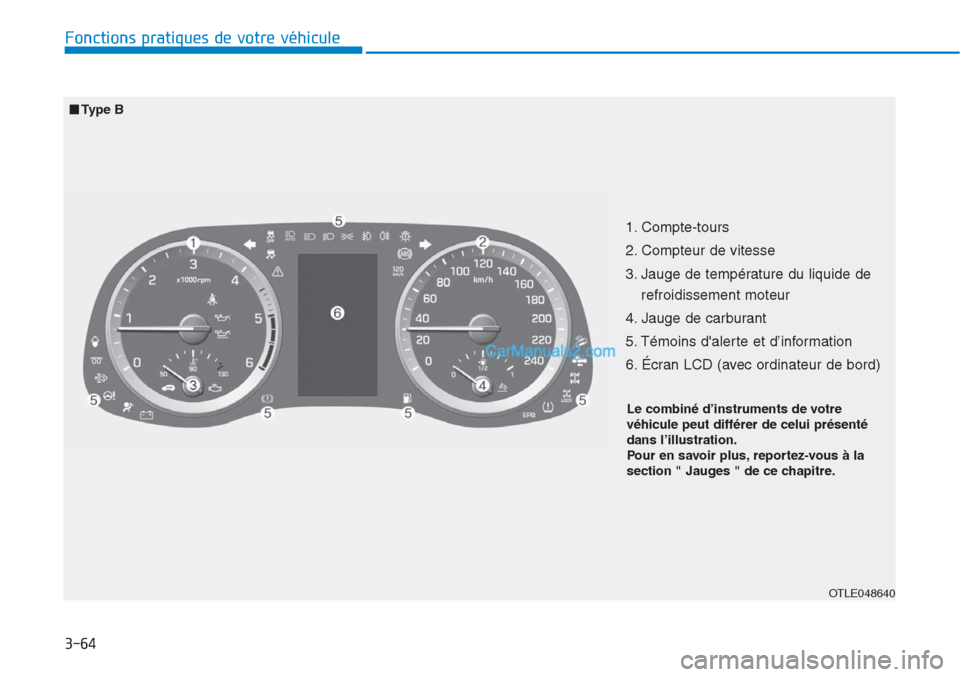

â– Type B
1. Compte-tours
2. Compteur de vitesse
3. Jauge de température du liquide de
refroidissement moteur
4. Jauge de carburant
5. Témoins d'alerte et d’information
6. Écran LCD (avec ordinateur de bord)
Le combiné d’instruments de votre
véhicule peut différer de celui présenté
dans l’illustration.
Pour en savoir plus, reportez-vous à la
section " Jauges " de ce chapitre.

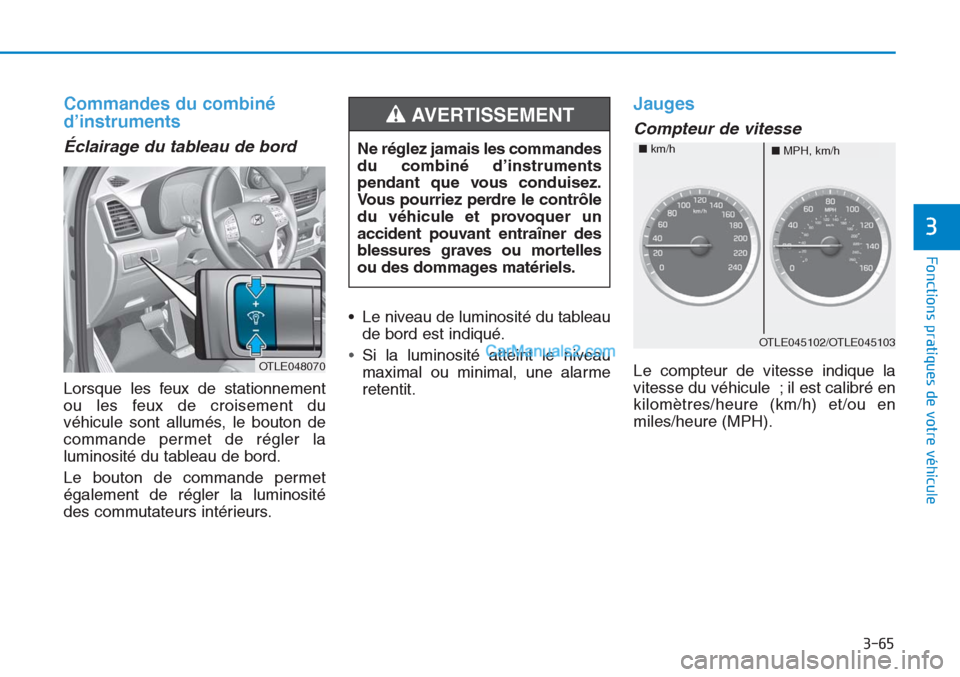

3-65
Fonctions pratiques de votre véhicule
3
Commandes du combiné
d’instruments
Éclairage du tableau de bord
Lorsque les feux de stationnement
ou les feux de croisement du
véhicule sont allumés, le bouton de
commande permet de régler la
luminosité du tableau de bord.
Le bouton de commande permet
également de régler la luminosité
des commutateurs intérieurs.• Le niveau de luminosité du tableau
de bord est indiqué.
•Si la luminosité atteint le niveau
maximal ou minimal, une alarme
retentit.
Jauges
Compteur de vitesse
Le compteur de vitesse indique la
vitesse du véhicule ; il est calibré en
kilomètres/heure (km/h) et/ou en
miles/heure (MPH). Ne réglez jamais les commandes
du combiné d’instruments
pendant que vous conduisez.
Vous pourriez perdre le contrôle
du véhicule et provoquer un
accident pouvant entraîner des
blessures graves ou mortelles
ou des dommages matériels.
AVERTISSEMENT
OTLE045102/OTLE045103
â– MPH, km/h â– km/h
OTLE048070

3-66
Fonctions pratiques de votre véhicule

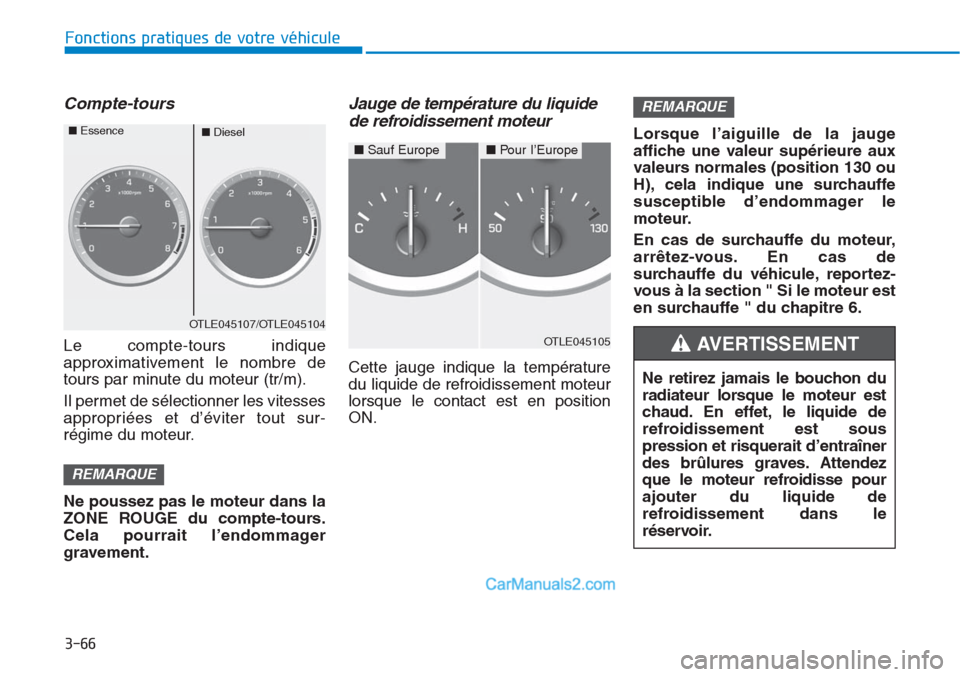

Compte-tours
Le compte-tours indique
approximativement le nombre de
tours par minute du moteur (tr/m).
Il permet de sélectionner les vitesses
appropriées et d’éviter tout sur-
régime du moteur.
Ne poussez pas le moteur dans la
ZONE ROUGE du compte-tours.
Cela pourrait l’endommager
gravement.
Jauge de température du liquide
de refroidissement moteur
Cette jauge indique la température
du liquide de refroidissement moteur
lorsque le contact est en position
ON.Lorsque l’aiguille de la jauge
affiche une valeur supérieure aux
valeurs normales (position 130 ou
H), cela indique une surchauffe
susceptible d’endommager le
moteur.
En cas de surchauffe du moteur,
arrêtez-vous. En cas de
surchauffe du véhicule, reportez-
vous à la section " Si le moteur est
en surchauffe " du chapitre 6.
REMARQUE
REMARQUE
OTLE045107/OTLE045104
â– Diesel â– Essence
OTLE045105
■Sauf Europe■Pour I’Europe
Ne retirez jamais le bouchon du
radiateur lorsque le moteur est
chaud. En effet, le liquide de
refroidissement est sous
pression et risquerait d’entraîner
des brûlures graves. Attendez
que le moteur refroidisse pour
ajouter du liquide de
refroidissement dans le
réservoir.
AVERTISSEMENT

3-67
Fonctions pratiques de votre véhicule
3

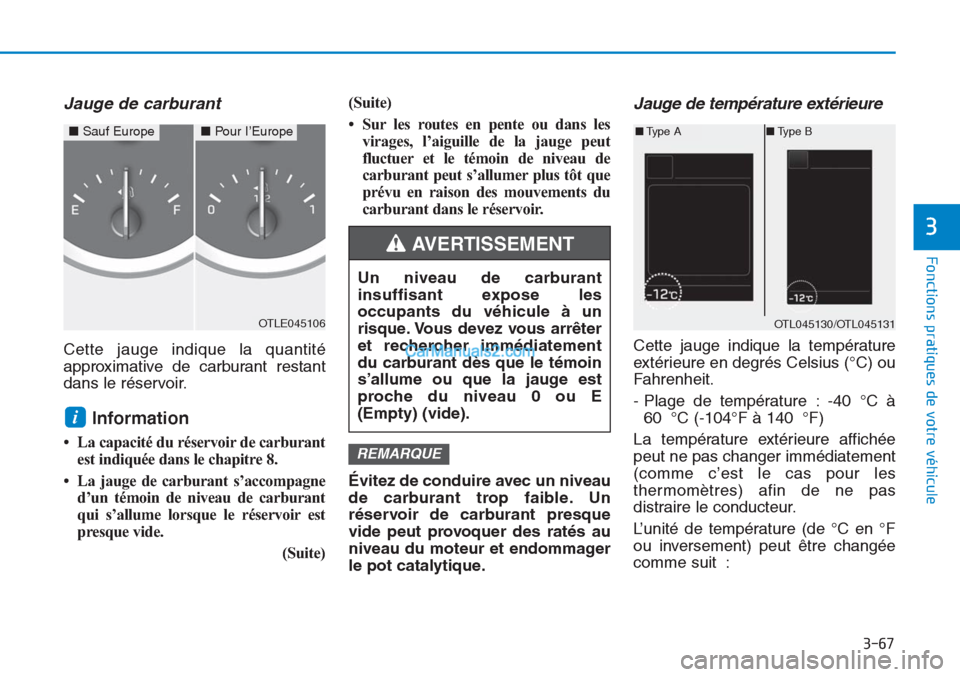

Jauge de carburant
Cette jauge indique la quantité
approximative de carburant restant
dans le réservoir.
Information
• La capacité du réservoir de carburant
est indiquée dans le chapitre 8.
• La jauge de carburant s’accompagne
d’un témoin de niveau de carburant
qui s’allume lorsque le réservoir est
presque vide.
(Suite)(Suite)
• Sur les routes en pente ou dans les
virages, l’aiguille de la jauge peut
fluctuer et le témoin de niveau de
carburant peut s’allumer plus tôt que
prévu en raison des mouvements du
carburant dans le réservoir.
Évitez de conduire avec un niveau
de carburant trop faible. Un
réservoir de carburant presque
vide peut provoquer des ratés au
niveau du moteur et endommager
le pot catalytique.
Jauge de température extérieure
Cette jauge indique la température
extérieure en degrés Celsius (°C) ou
Fahrenheit.
- Plage de température : -40 °C à
60 °C (-104°F à 140 °F)
La température extérieure affichée
peut ne pas changer immédiatement
(comme c’est le cas pour les
thermomètres) afin de ne pas
distraire le conducteur.
L’unité de température (de °C en °F
ou inversement) peut être changée
comme suit :
REMARQUE
i
OTLE045106
■Sauf Europe■Pour I’Europe
Un niveau de carburant
insuffisant expose les
occupants du véhicule à un
risque. Vous devez vous arrêter
et rechercher immédiatement
du carburant dès que le témoin
s’allume ou que la jauge est
proche du niveau 0 ou E
(Empty) (vide).
AVERTISSEMENT
OTL045130/OTL045131
â– Type Aâ– Type B

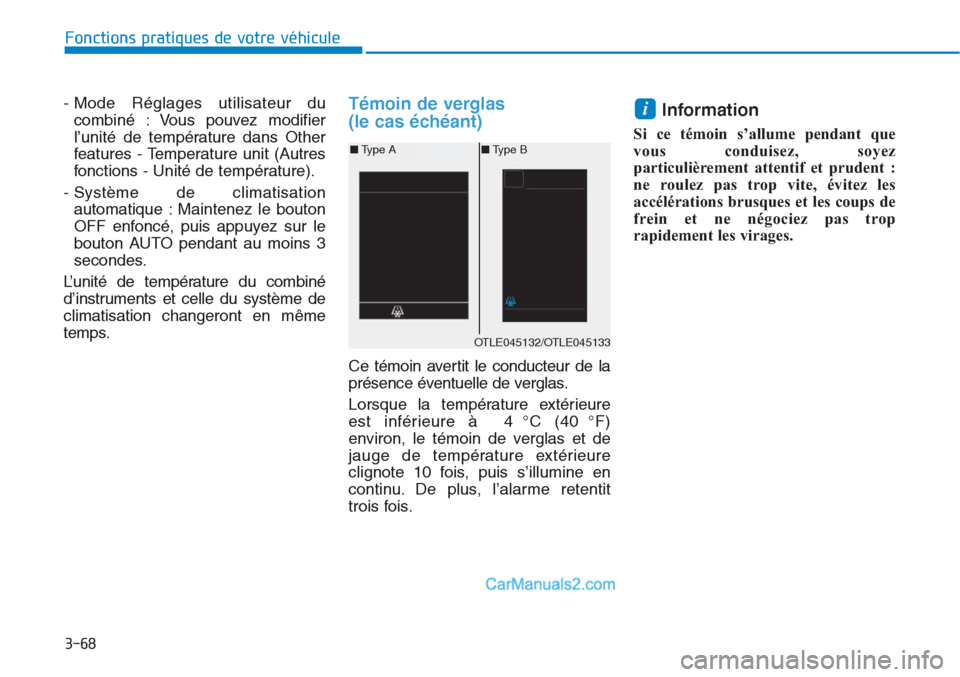

3-68
Fonctions pratiques de votre véhicule
- Mode Réglages utilisateur du
combiné : Vous pouvez modifier
l’unité de température dans Other
features - Temperature unit (Autres
fonctions - Unité de température).
- Système de climatisation
automatique : Maintenez le bouton
OFF enfoncé, puis appuyez sur le
bouton AUTO pendant au moins 3
secondes.
L’unité de température du combiné
d’instruments et celle du système de
climatisation changeront en même
temps.
Témoin de verglas
(le cas échéant)
Ce témoin avertit le conducteur de la
présence éventuelle de verglas.
Lorsque la température extérieure
est inférieure à 4 °C (40 °F)
environ, le témoin de verglas et de
jauge de température extérieure
clignote 10 fois, puis s’illumine en
continu. De plus, l’alarme retentit
trois fois.
Information
Si ce témoin s’allume pendant que
vous conduisez, soyez
particulièrement attentif et prudent :
ne roulez pas trop vite, évitez les
accélérations brusques et les coups de
frein et ne négociez pas trop
rapidement les virages.
i
OTLE045132/OTLE045133
â– Type Aâ– Type B

3-69
Fonctions pratiques de votre véhicule
3

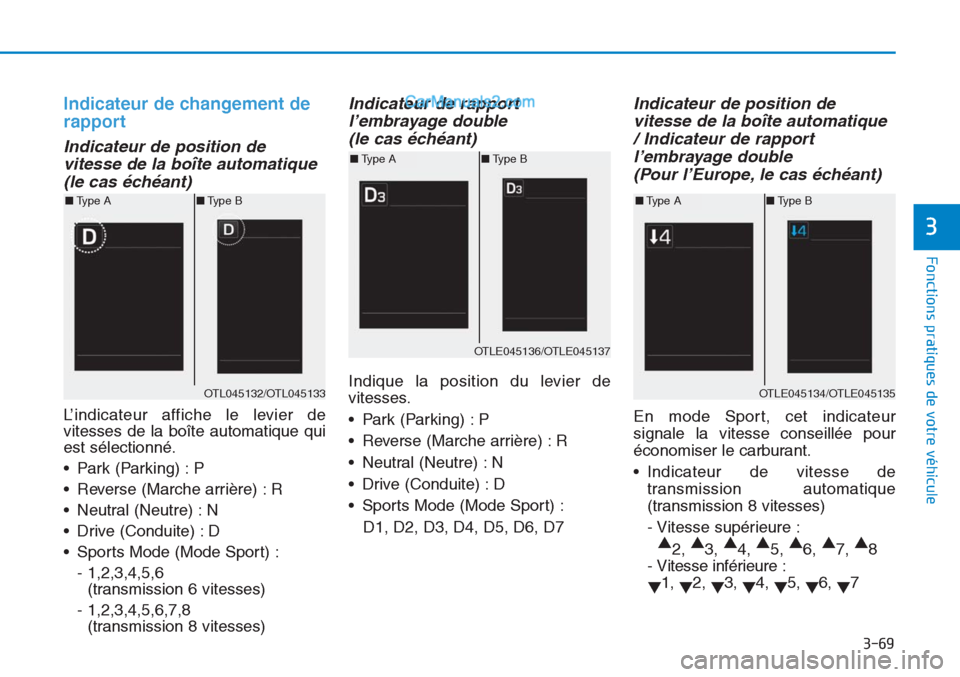

Indicateur de changement de
rapport
Indicateur de position de
vitesse de la boîte automatique
(le cas échéant)
L’indicateur affiche le levier de
vitesses de la boîte automatique qui
est sélectionné.
• Park (Parking) : P
• Reverse (Marche arrière) : R
• Neutral (Neutre) : N
• Drive (Conduite) : D
• Sports Mode (Mode Sport) :
- 1,2,3,4,5,6
(transmission 6 vitesses)
- 1,2,3,4,5,6,7,8
(transmission 8 vitesses)
Indicateur de rapport
l’embrayage double
(le cas échéant)
Indique la position du levier de
vitesses.
• Park (Parking) : P
• Reverse (Marche arrière) : R
• Neutral (Neutre) : N
• Drive (Conduite) : D
• Sports Mode (Mode Sport) :
D1, D2, D3, D4, D5, D6, D7
Indicateur de position de
vitesse de la boîte automatique
/ Indicateur de rapport
l’embrayage double
(Pour l’Europe, le cas échéant)
En mode Sport, cet indicateur
signale la vitesse conseillée pour
économiser le carburant.
• Indicateur de vitesse de
transmission automatique
(transmission 8 vitesses)
- Vitesse supérieure :
â–²
2, â–²
3, â–²
4, â–²
5, â–²
6, â–²
7, â–²
8
- Vitesse inférieure :
â–¼1,
â–¼2,
â–¼3,
â–¼4,
â–¼5,
â–¼6,
â–¼7
OTL045132/OTL045133
â– Type Aâ– Type B
OTLE045136/OTLE045137
â– Type Aâ– Type B
OTLE045134/OTLE045135
â– Type Aâ– Type B

3-70
Fonctions pratiques de votre véhicule

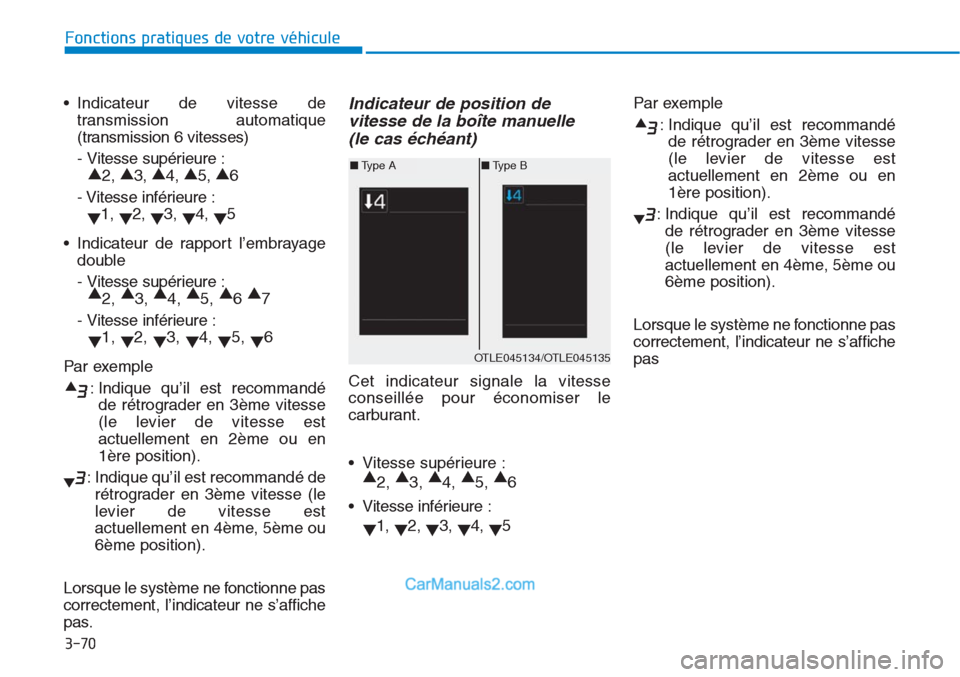

• Indicateur de vitesse de
transmission automatique
(transmission 6 vitesses)
- Vitesse supérieure :
â–²
2, â–²
3, â–²
4, â–²
5, â–²
6
- Vitesse inférieure :
â–¼1,
â–¼2,
â–¼3,
â–¼4,
â–¼5
• Indicateur de rapport l’embrayage
double
- Vitesse supérieure :
â–²
2, â–²
3, â–²
4, â–²
5, â–²
6 â–²
7
- Vitesse inférieure :
â–¼1,
â–¼2,
â–¼3,
â–¼4,
â–¼5,
â–¼6
Par exemple
: Indique qu’il est recommandé
de rétrograder en 3ème vitesse
(le levier de vitesse est
actuellement en 2ème ou en
1ère position).
: Indique qu’il est recommandé de
rétrograder en 3ème vitesse (le
levier de vitesse est
actuellement en 4ème, 5ème ou
6ème position).
Lorsque le système ne fonctionne pas
correctement, l’indicateur ne s’affiche
pas.
Indicateur de position de
vitesse de la boîte manuelle
(le cas échéant)
Cet indicateur signale la vitesse
conseillée pour économiser le
carburant.
• Vitesse supérieure :
â–²
2, â–²
3, â–²
4, â–²
5, â–²
6
• Vitesse inférieure :
â–¼1,
â–¼2,
â–¼3,
â–¼4,
â–¼5Par exemple
: Indique qu’il est recommandé
de rétrograder en 3ème vitesse
(le levier de vitesse est
actuellement en 2ème ou en
1ère position).
: Indique qu’il est recommandé
de rétrograder en 3ème vitesse
(le levier de vitesse est
actuellement en 4ème, 5ème ou
6ème position).
Lorsque le système ne fonctionne pas
correctement, l’indicateur ne s’affiche
pas
OTLE045134/OTLE045135
â– Type Aâ– Type B

3-71
Fonctions pratiques de votre véhicule
3

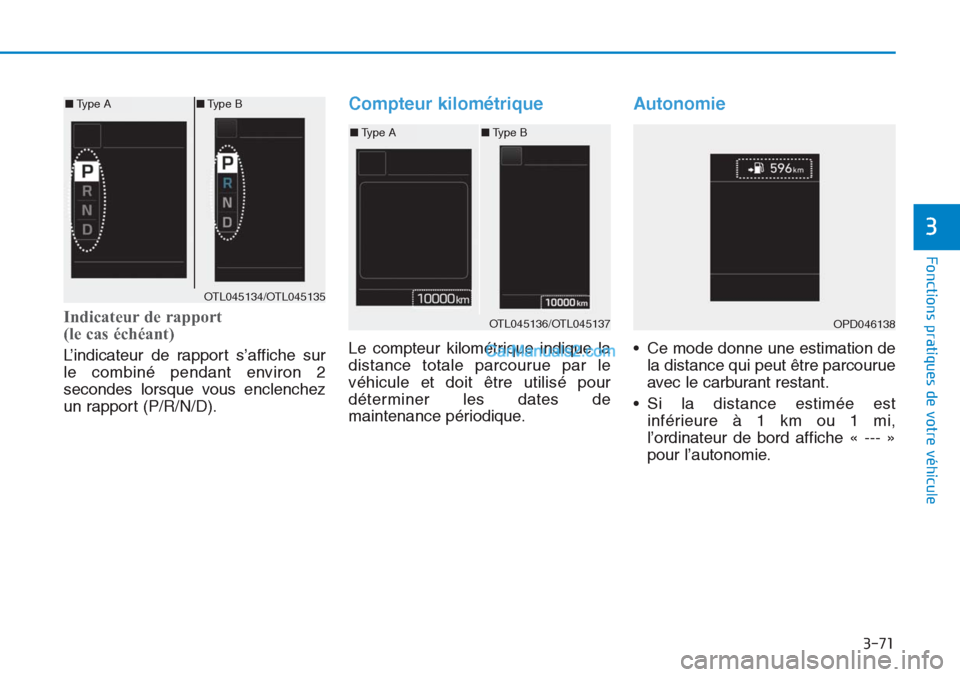

Indicateur de rapport
(le cas échéant)
L’indicateur de rapport s’affiche sur
le combiné pendant environ 2
secondes lorsque vous enclenchez
un rapport (P/R/N/D).
Compteur kilométrique
Le compteur kilométrique indique la
distance totale parcourue par le
véhicule et doit être utilisé pour
déterminer les dates de
maintenance périodique.
Autonomie
• Ce mode donne une estimation de
la distance qui peut être parcourue
avec le carburant restant.
• Si la distance estimée est
inférieure à 1 km ou 1 mi,
l’ordinateur de bord affiche « --- »
pour l’autonomie.
OTL045134/OTL045135
â– Type Aâ– Type B
OTL045136/OTL045137
â– Type Aâ– Type B
OPD046138

3-72

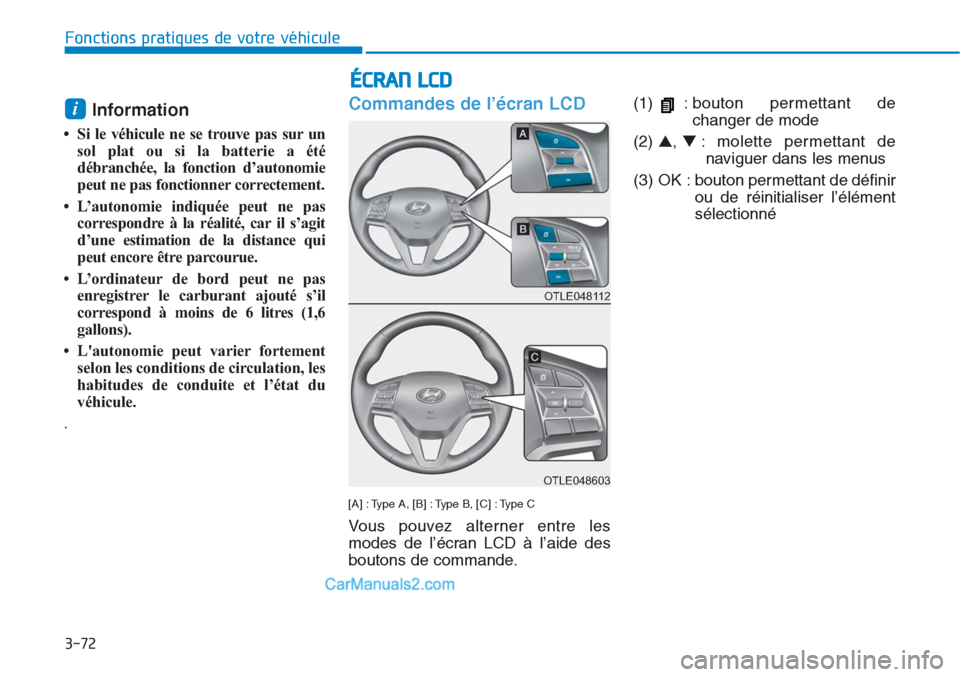

Information
• Si le véhicule ne se trouve pas sur un
sol plat ou si la batterie a été
débranchée, la fonction d’autonomie
peut ne pas fonctionner correctement.
• L’autonomie indiquée peut ne pas
correspondre à la réalité, car il s’agit
d’une estimation de la distance qui
peut encore être parcourue.
• L’ordinateur de bord peut ne pas
enregistrer le carburant ajouté s’il
correspond à moins de 6 litres (1,6
gallons).
• L'autonomie peut varier fortement
selon les conditions de circulation, les
habitudes de conduite et l’état du
véhicule.
.
Commandes de l’écran LCD
[A] : Type A, [B] : Type B, [C] : Type C
Vous pouvez alterner entre les
modes de l’écran LCD à l’aide des
boutons de commande.(1) : bouton permettant de
changer de mode
(2) â–², â–¼: molette permettant de
naviguer dans les menus
(3) OK : bouton permettant de définir
ou de réinitialiser l’élément
sélectionné
i
Fonctions pratiques de votre véhicule
ÉCRAN LCD
OTLE048112
OTLE048603
