7-92
Entretien

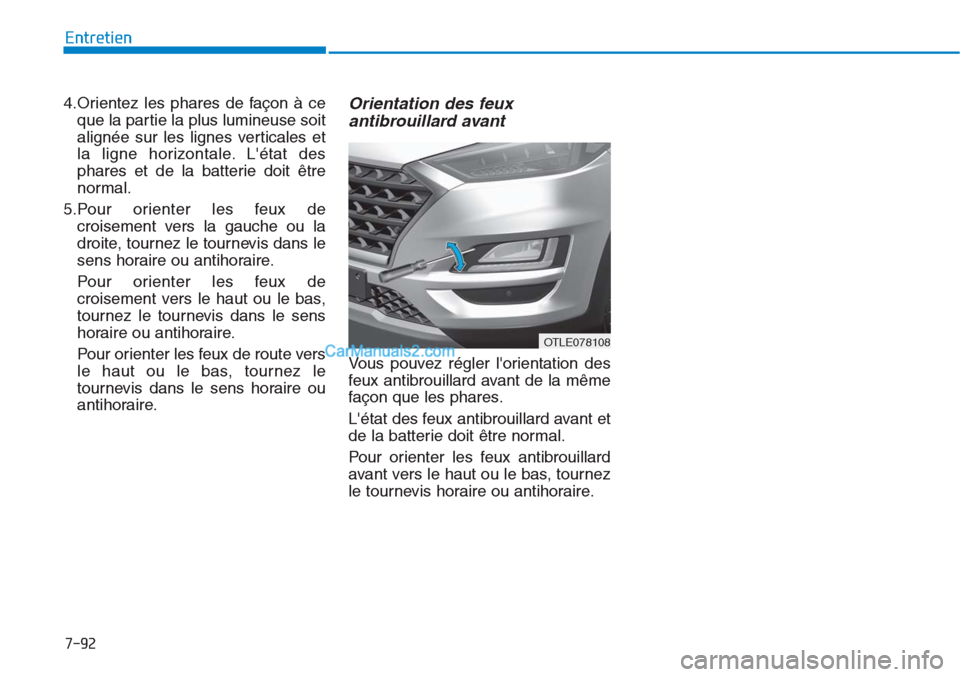

4.Orientez les phares de façon à ce
que la partie la plus lumineuse soit
alignée sur les lignes verticales et
la ligne horizontale. L'état des
phares et de la batterie doit être
normal.
5.Pour orienter les feux de
croisement vers la gauche ou la
droite, tournez le tournevis dans le
sens horaire ou antihoraire.
Pour orienter les feux de
croisement vers le haut ou le bas,
tournez le tournevis dans le sens
horaire ou antihoraire.
Pour orienter les feux de route vers
le haut ou le bas, tournez le
tournevis dans le sens horaire ou
antihoraire.
Orientation des feux
antibrouillard avant
Vous pouvez régler l'orientation des
feux antibrouillard avant de la même
façon que les phares.
L'état des feux antibrouillard avant et
de la batterie doit être normal.
Pour orienter les feux antibrouillard
avant vers le haut ou le bas, tournez
le tournevis horaire ou antihoraire.
OTLE078108

7-93
7
Entretien

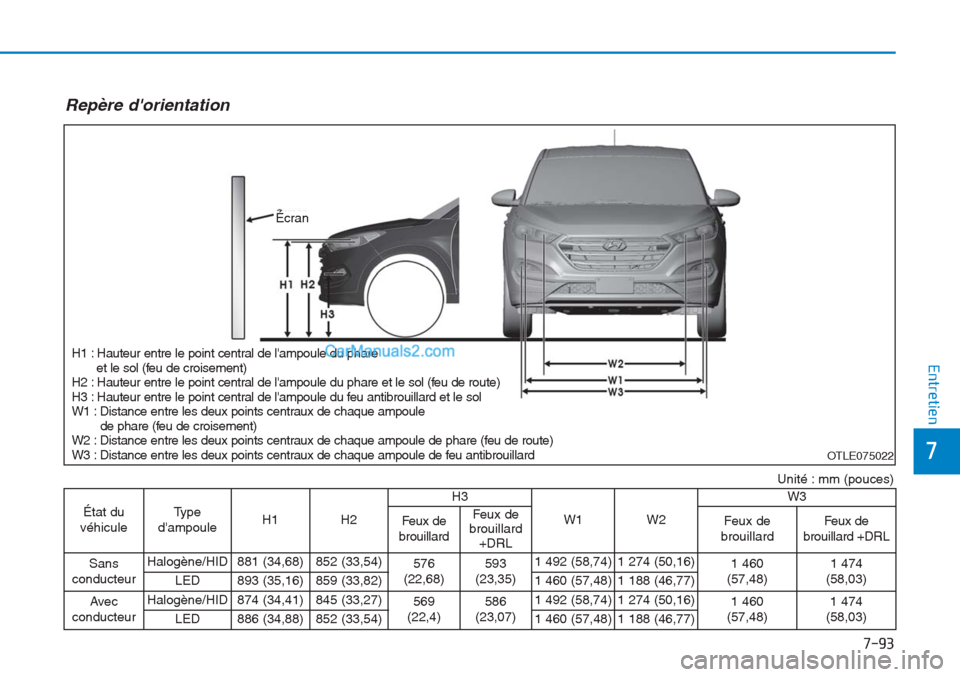

Repère d'orientation
OTLE075022
H1 : Hauteur entre le point central de l'ampoule du phare
et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le sol
W1 : Distance entre les deux points centraux de chaque ampoule
de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
W3 : Distance entre les deux points centraux de chaque ampoule de feu antibrouillard
Écran
État du
véhiculeType
d'ampouleH1 H2H3
W1 W2W3
Feux de
brouillardFeux de
brouillard
+DRLFeux de
brouillardFeux de
brouillard +DRL
Sans
conducteurHalogène/HID 881 (34,68) 852 (33,54)
576
(22,68)593
(23,35)1 492 (58,74) 1 274 (50,16)
1 460
(57,48)1 474
(58,03)
LED 893 (35,16) 859 (33,82) 1 460 (57,48) 1 188 (46,77)
Avec
conducteurHalogène/HID 874 (34,41) 845 (33,27)
569
(22,4)586
(23,07)1 492 (58,74) 1 274 (50,16)
1 460
(57,48)1 474
(58,03)
LED 886 (34,88) 852 (33,54) 1 460 (57,48) 1 188 (46,77)
Unité : mm (pouces)

7-94
Entretien

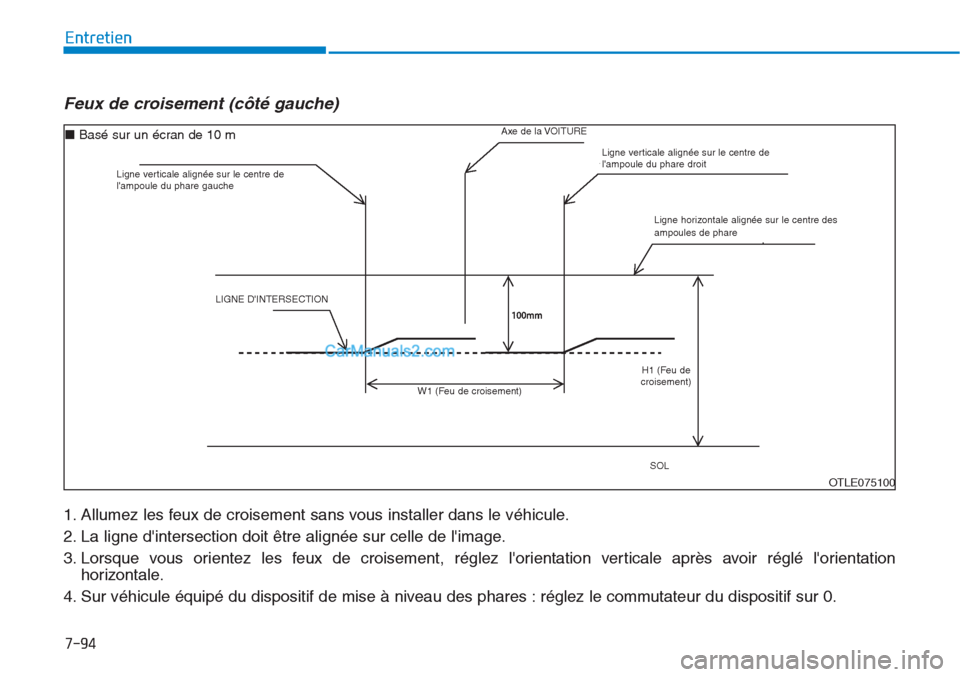

Feux de croisement (côté gauche)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.
OTLE075100
■Basé sur un écran de 10 m
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de croisement)
H1 (Feu de
croisement)
SOL
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche

7-95
7
Entretien

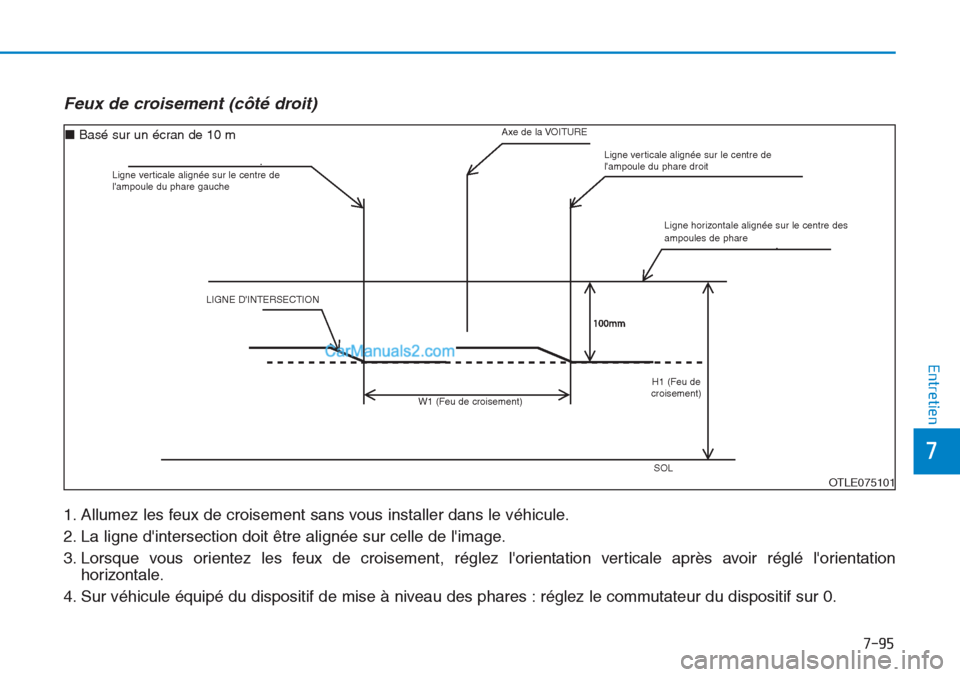

Feux de croisement (côté droit)
1. Allumez les feux de croisement sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation
horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : réglez le commutateur du dispositif sur 0.
OTLE075101
■Basé sur un écran de 10 m
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de
l'ampoule du phare droit
Ligne horizontale alignée sur le centre des
ampoules de phare
W1 (Feu de croisement)
H1 (Feu de
croisement)
SOL
Ligne verticale alignée sur le centre de
l'ampoule du phare gauche

7-96
Entretien

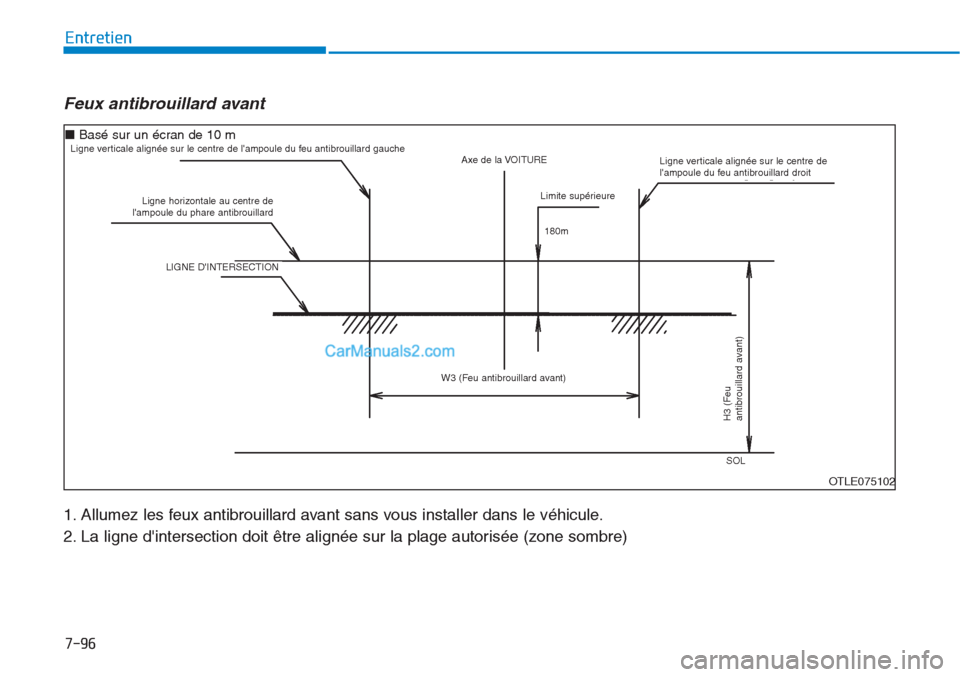

Feux antibrouillard avant
1. Allumez les feux antibrouillard avant sans vous installer dans le véhicule.
2. La ligne d'intersection doit être alignée sur la plage autorisée (zone sombre)
OTLE075102
■Basé sur un écran de 10 mLigne verticale alignée sur le centre de l'ampoule du feu antibrouillard gauche
LIGNE D'INTERSECTION
W3 (Feu antibrouillard avant)
H3 (Feu
antibrouillard avant)
Axe de la VOITURE
Ligne horizontale au centre de
l'ampoule du phare antibrouillard
Ligne verticale alignée sur le centre de
l'ampoule du feu antibrouillard droit
Limite supérieure
SOL
180m

7-97
7
Entretien

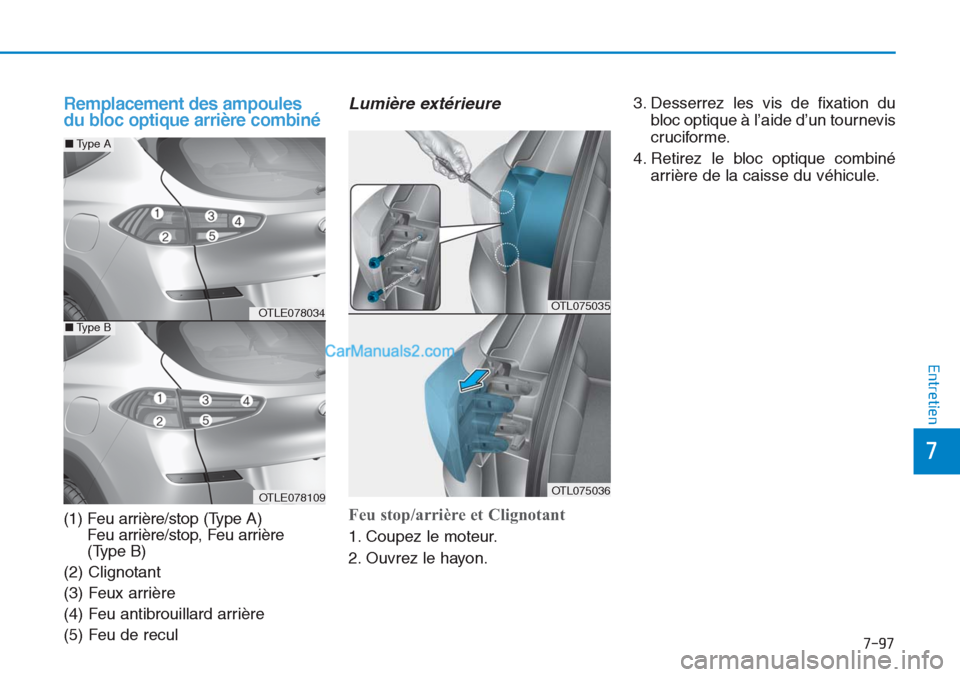

Remplacement des ampoules
du bloc optique arrière combiné
(1) Feu arrière/stop (Type A)
Feu arrière/stop, Feu arrière
(Type B)
(2) Clignotant
(3) Feux arrière
(4) Feu antibrouillard arrière
(5) Feu de recul
Lumière extérieure
Feu stop/arrière et Clignotant
1. Coupez le moteur.
2. Ouvrez le hayon.3. Desserrez les vis de fixation du
bloc optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné
arrière de la caisse du véhicule.
OTL075035
OTL075036
OTLE078034
OTLE078109
■Type A
■Type B

7-98
Entretien
[A] : Feux stop/arrière , [B] : Clignotants
5. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d’une montre jusqu'à ce
que les pattes de la douille
s’alignent sur le filetage du bloc.
6. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d’une montre jusqu’à ce
que les pattes de l’ampoule
s'alignent sur le filetage de la
douille. Sortez l’ampoule de la
douille.
7. Insérez une nouvelle ampoule
dans la douille en la faisant tourner
jusqu’à ce qu’elle soit bloquée.8. Placez la douille dans le bloc
optique de sorte que les pattes de
la douille s’alignent avec les fentes
du bloc. Insérez la douille dans le
bloc, puis tournez-la dans le sens
des aiguilles d’une montre.
9. Réinstallez le bloc optique dans la
caisse du véhicule.
Feux stop/arrière, feux arrière
(Type B, LED)
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Lumière extérieure
Feu arrière/feu de recul
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Retirez le cache à l'aide d'un
tournevis plat.
OTLE075016
OTLE078037

7-99
7
Entretien

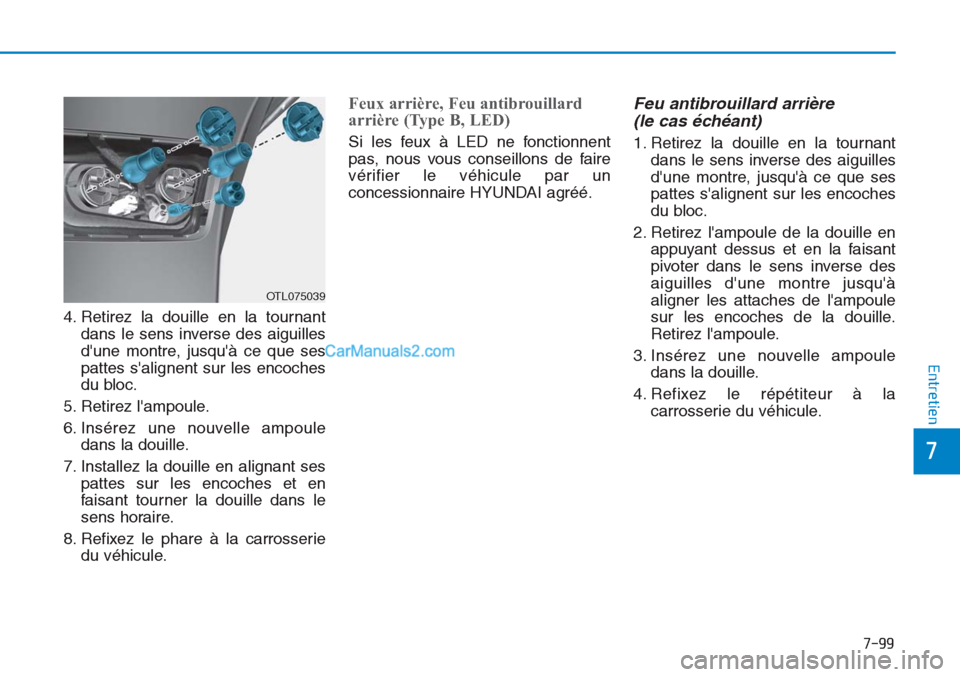

4. Retirez la douille en la tournant
dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que ses
pattes s'alignent sur les encoches
du bloc.
5. Retirez l'ampoule.
6. Insérez une nouvelle ampoule
dans la douille.
7. Installez la douille en alignant ses
pattes sur les encoches et en
faisant tourner la douille dans le
sens horaire.
8. Refixez le phare à la carrosserie
du véhicule.
Feux arrière, Feu antibrouillard
arrière (Type B, LED)
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
Feu antibrouillard arrière
(le cas échéant)
1. Retirez la douille en la tournant
dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que ses
pattes s'alignent sur les encoches
du bloc.
2. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
pivoter dans le sens inverse des
aiguilles d'une montre jusqu'à
aligner les attaches de l'ampoule
sur les encoches de la douille.
Retirez l'ampoule.
3. Insérez une nouvelle ampoule
dans la douille.
4. Refixez le répétiteur à la
carrosserie du véhicule.
OTL075039

7-100
Entretien

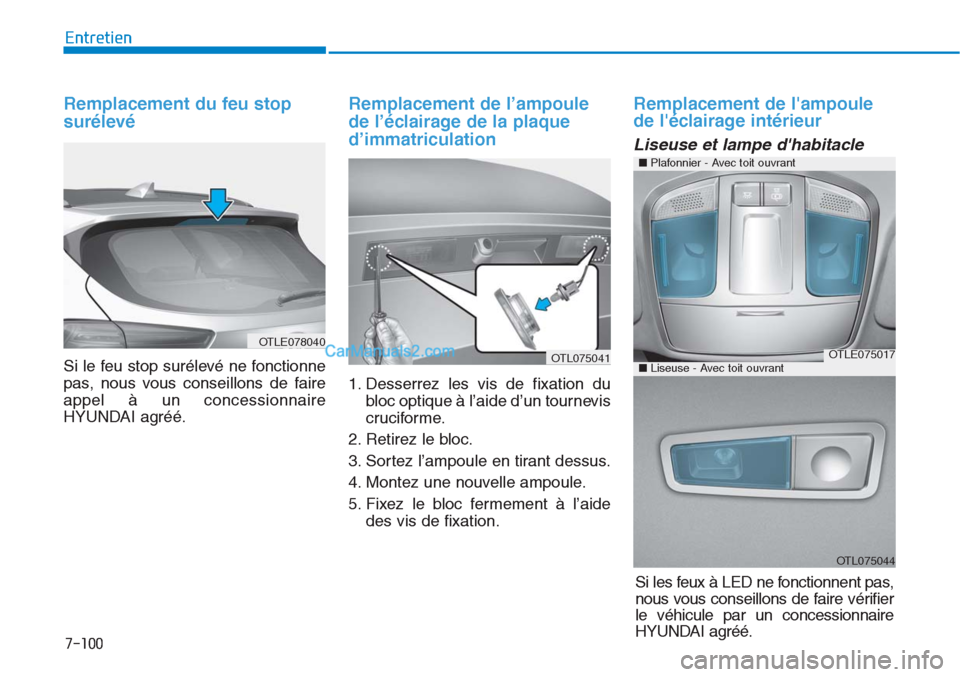

Remplacement du feu stop
surélevé
Si le feu stop surélevé ne fonctionne
pas, nous vous conseillons de faire
appel à un concessionnaire
HYUNDAI agréé.
Remplacement de l’ampoule
de l’éclairage de la plaque
d’immatriculation
1. Desserrez les vis de fixation du
bloc optique à l’aide d’un tournevis
cruciforme.
2. Retirez le bloc.
3. Sortez l’ampoule en tirant dessus.
4. Montez une nouvelle ampoule.
5. Fixez le bloc fermement à l’aide
des vis de fixation.
Remplacement de l'ampoule
de l'éclairage intérieur
Liseuse et lampe d'habitacle
OTL075041
Si les feux à LED ne fonctionnent pas,
nous vous conseillons de faire vérifier
le véhicule par un concessionnaire
HYUNDAI agréé.
OTLE075017
OTL075044
■Plafonnier - Avec toit ouvrant
■Liseuse - Avec toit ouvrant
OTLE078040

7-101
7
Entretien
■Plafonnier - Sans toit ouvrant
OTLE075018
OLFH074029
■Éclairage du miroir de courtoisie
■Éclairage du hayonOTL075043
OTL075045
■Liseuse - Sans toit ouvrant

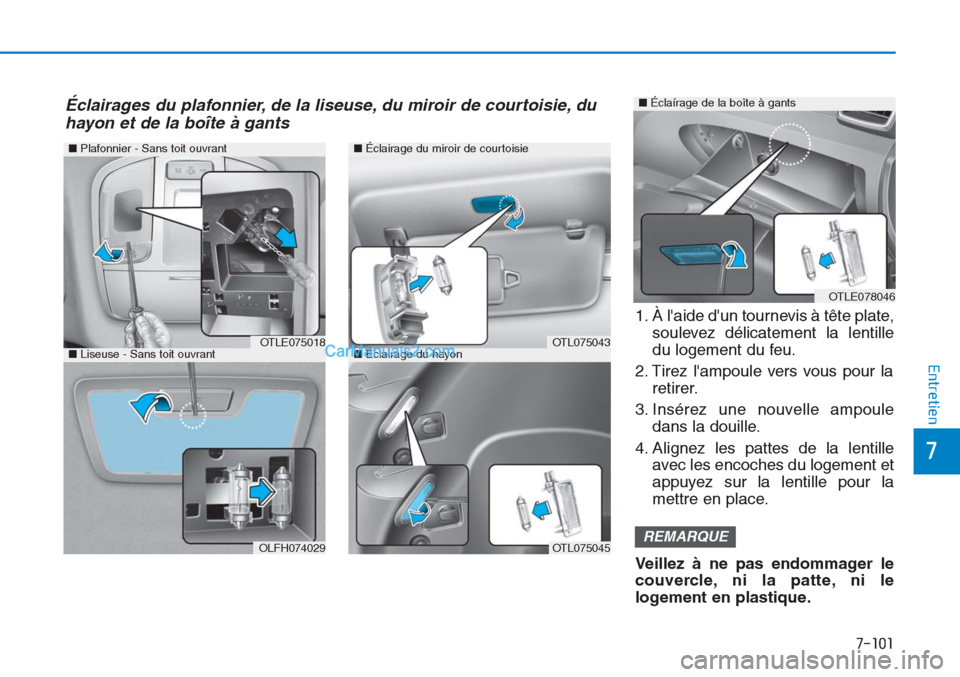

Éclairages du plafonnier, de la liseuse, du miroir de courtoisie, du
hayon et de la boîte à gants
OTLE078046
■Éclaírage de la boîte à gants
1. À l'aide d'un tournevis à tête plate,
soulevez délicatement la lentille
du logement du feu.
2. Tirez l'ampoule vers vous pour la
retirer.
3. Insérez une nouvelle ampoule
dans la douille.
4. Alignez les pattes de la lentille
avec les encoches du logement et
appuyez sur la lentille pour la
mettre en place.
Veillez à ne pas endommager le
couvercle, ni la patte, ni le
logement en plastique.
REMARQUE
