Hyundai Tucson 2019 Manuel du propriétaire (in French)

7-82
Entretien

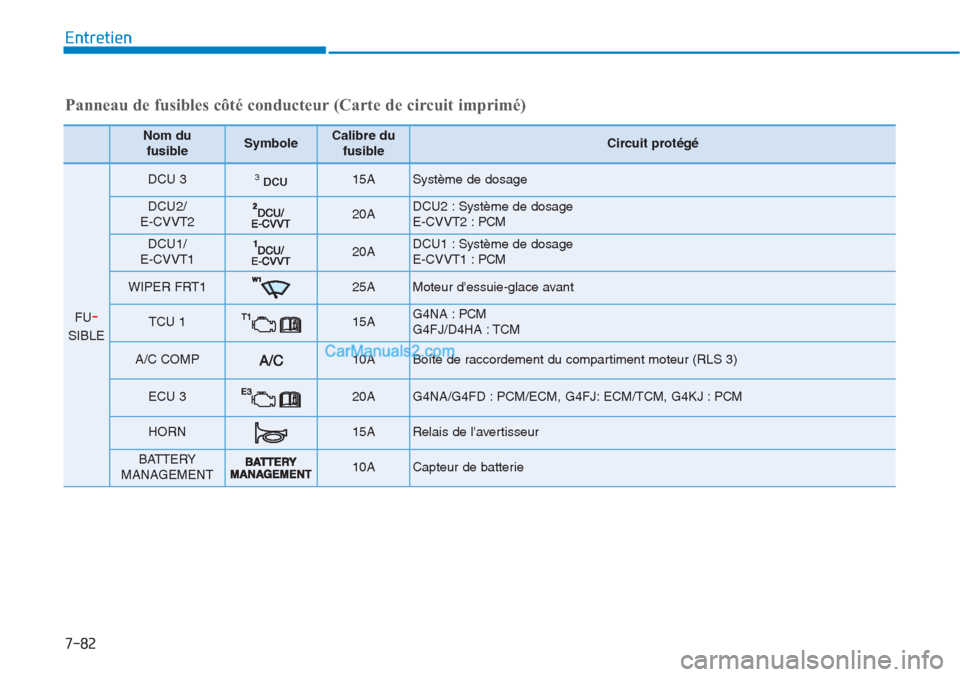

Panneau de fusibles côté conducteur (Carte de circuit imprimé)
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
FU-
SIBLE
DCU 3DCU315A Système de dosage
DCU2/
E-CVVT220A DCU2 : Système de dosage
E-CVVT2 : PCM
DCU1/
E-CVVT120A DCU1 : Système de dosage
E-CVVT1 : PCM
WIPER FRT125A Moteur d'essuie-glace avant
TCU 115A G4NA : PCM
G4FJ/D4HA : TCM
A/C COMP10ABoîte de raccordement du compartiment moteur (RLS 3)
ECU 320A G4NA/G4FD : PCM/ECM, G4FJ: ECM/TCM, G4KJ : PCM
HORN15A Relais de l'avertisseur
BATTERY
MANAGEMENT10A Capteur de batterie

7-83
7
Entretien
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
FU-
SIBLE
SENSOR 210A
G4NA : by-pass de radiateur d'huile 1/2, capteur de position de l'arbre à cames 1/2,
électrovanne de commande de purge, boîte de raccordement du
compartiment moteur (RLS 3), électrovanne d'admission variable
G4FD/G4FJ : by-pass de radiateur d'huile 1/2, capteur de niveau d'huile (G4FD),
électrovanne de commande de purge, boîte de raccordement du
compartiment moteur (RLS 3)
D4HA/D4FE : capteur de position du vilebrequin (D4HA), électrovanne de
refroidissement EGR (D4HA), commutateur de feu stop, boîte de
raccordement du compartiment moteur (RLS 3/6/14)
G4KJ : by-pass de radiateur d'huile, électrovanne de commande de purge,
électrovanne d'admission variable, boîte de raccordement du compartiment
moteur (RLS 3)
SENSOR 115A
G4NA/G4KJ : capteur d'oxygène (haut/bas)
G4FD : module de commande du groupe motopropulseur/module de commande
du moteur, capteur d'oxygène (haut/bas)
G4FJ : module de commande du moteur, capteur d'oxygène (haut/bas)
D4HA/D4FE : actionneur du VGT électronique (D4HA), capteur Lambda 1/2,
capteur de PM, capteur de débit d'air massique (D4FE), soupape de
régulation de la pression de carburant (D4HA), électrovanne de la
pompe à huile (D4FE), commutateur de feu stop (D4FE)
ECU 220A G4NA/G4FD : bobine d'allumage 1/2/3/4, condensateur, G4FJ : bobine
d'allumage 1/2/3/4, D4HA/D4FE : module de commande du moteur
ECU 515A G4FD : module de commande du groupe motopropulseur/module de commande
du moteur, G4FJ : module de commande du moteur
Panneau de fusibles côté conducteur (Carte de circuit imprimé)

7-84
Entretien
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
FU-
SIBLE
ECU 415A G4NA/G4FD : module de commande du groupe motopropulseur/module de
commande du moteur, G4FJ/D4HA/D4FE : module de commande du moteur,
G4KJ : module de commande du groupe motopropulseur
SENSOR 310A
G4NA/G4FD/G4KJ : injecteur 1/2/3/4 (G4NA), boîte de raccordement du
compartiment moteur (RLS 1, RLS 9)
G4FJ : électrovanne de commande RCV, commutateur de pression à vide du
système de freinage assisté, boîte de raccordement du compartiment
moteur (RLS 1, RLS 9)
D4HA/D4FE : capteur de débit d'air massique (D4HA), électrovanne de la pompe à
huile (D4HA), boîte de raccordement du compartiment moteur (RLS
1, RLS 9), actionneur du VGT électronique (D4FE)
H/LP
WASHER20ABoîte de raccordement du compartiment moteur (RLS 12)
DEICER15A Boîte de raccordement du compartiment moteur (RLS 8)
FUEL
PUMPFUEL
PUMP20A Boîte de raccordement du compartiment moteur (RLS 14)
MODULE 17,5A D4HA/D4FE : unité de relais de préchauffage, capteur d'alarme de filtre à
carburant, boîte de raccordement du compartiment moteur (RLS 10)
B/ALARM
HORN10A Boîte de raccordement du compartiment moteur (RLS 7)
ACTIVE
HOOD10AG4FD/G4FJ/D4HA/D4FE : module de commande du capot actif
ABS 310A Module de commande de l'ABS, module de commande de l'ESP
Panneau de fusibles côté conducteur (Carte de circuit imprimé)

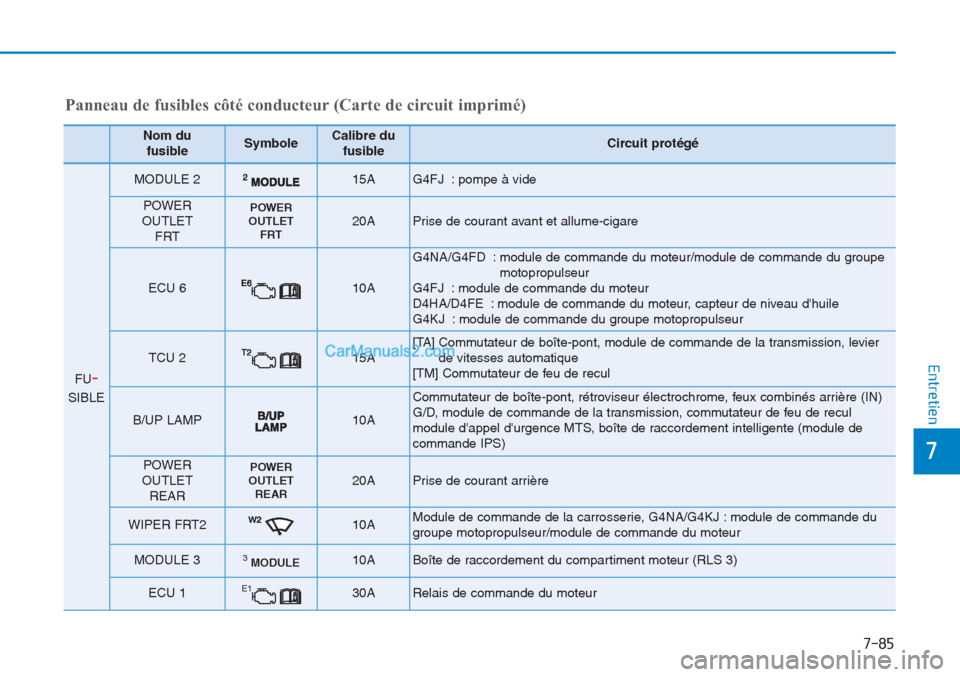

7-85
7
Entretien
Nom du
fusibleSymboleCalibre du
fusibleCircuit protégé
FU-
SIBLE
MODULE 215A G4FJ : pompe à vide
POWER
OUTLET
FRTPOWER
OUTLET
FRT20APrise de courant avant et allume-cigare
ECU 610A
G4NA/G4FD : module de commande du moteur/module de commande du groupe
motopropulseur
G4FJ : module de commande du moteur
D4HA/D4FE : module de commande du moteur, capteur de niveau d'huile
G4KJ : module de commande du groupe motopropulseur
TCU 215A [TA] Commutateur de boîte-pont, module de commande de la transmission, levier
de vitesses automatique
[TM] Commutateur de feu de recul
B/UP LAMP10A
Commutateur de boîte-pont, rétroviseur électrochrome, feux combinés arrière (IN)
G/D, module de commande de la transmission, commutateur de feu de recul
module d'appel d'urgence MTS, boîte de raccordement intelligente (module de
commande IPS)
POWER
OUTLET
REARPOWER
OUTLET
REAR20APrise de courant arrière
WIPER FRT210A Module de commande de la carrosserie, G4NA/G4KJ : module de commande du
groupe motopropulseur/module de commande du moteur
MODULE 3MODULE310A Boîte de raccordement du compartiment moteur (RLS 3)
ECU 1E130ARelais de commande du moteur
Panneau de fusibles côté conducteur (Carte de circuit imprimé)

7-86

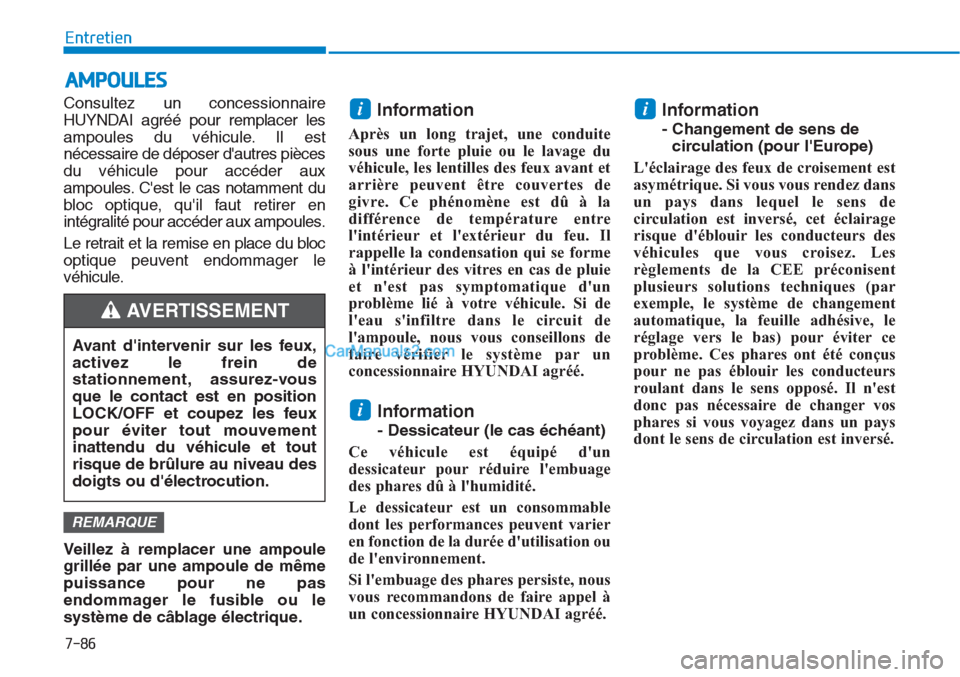

Entretien
Consultez un concessionnaire
HUYNDAI agréé pour remplacer les
ampoules du véhicule. Il est
nécessaire de déposer d'autres pièces
du véhicule pour accéder aux
ampoules. C'est le cas notamment du
bloc optique, qu'il faut retirer en
intégralité pour accéder aux ampoules.
Le retrait et la remise en place du bloc
optique peuvent endommager le
véhicule.
Veillez à remplacer une ampoule
grillée par une ampoule de même
puissance pour ne pas
endommager le fusible ou le
système de câblage électrique.
Information
Après un long trajet, une conduite
sous une forte pluie ou le lavage du
véhicule, les lentilles des feux avant et
arrière peuvent être couvertes de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur du feu. Il
rappelle la condensation qui se forme
à l'intérieur des vitres en cas de pluie
et n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, nous vous conseillons de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
Information
- Dessicateur (le cas échéant)
Ce véhicule est équipé d'un
dessicateur pour réduire l'embuage
des phares dû à l'humidité.
Le dessicateur est un consommable
dont les performances peuvent varier
en fonction de la durée d'utilisation ou
de l'environnement.
Si l'embuage des phares persiste, nous
vous recommandons de faire appel à
un concessionnaire HYUNDAI agréé.
Information
- Changement de sens de
circulation (pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour ne pas éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
i
i
i
REMARQUE
AMPOULES
Avant d'intervenir sur les feux,
activez le frein de
stationnement, assurez-vous
que le contact est en position
LOCK/OFF et coupez les feux
pour éviter tout mouvement
inattendu du véhicule et tout
risque de br

7-87
7
Entretien
Remplacement des ampoules
des phares, des feux de
croisement intelligents
statiques, des feux de position,
des clignotants et des feux
antibrouillard

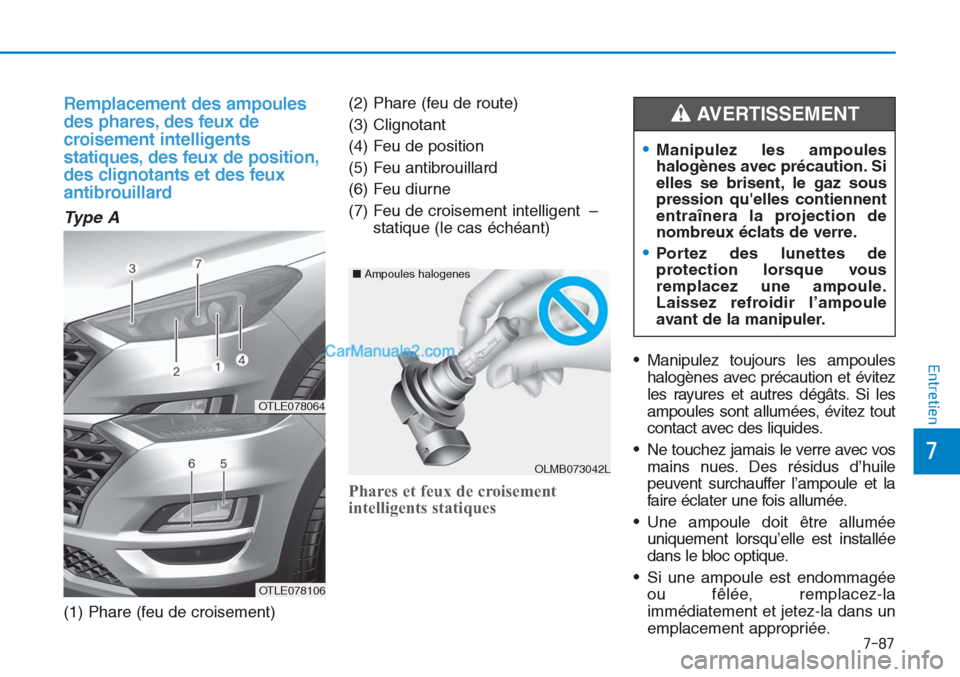

Ty p e A
(1) Phare (feu de croisement)(2) Phare (feu de route)
(3) Clignotant
(4) Feu de position
(5) Feu antibrouillard
(6) Feu diurne
(7) Feu de croisement intelligent –
statique (le cas échéant)
Phares et feux de croisement
intelligents statiques
•Manipulez toujours les ampoules
halogènes avec précaution et évitez
les rayures et autres dégâts. Si les
ampoules sont allumées, évitez tout
contact avec des liquides.
•Ne touchez jamais le verre avec vos
mains nues. Des résidus d’huile
peuvent surchauffer l’ampoule et la
faire éclater une fois allumée.
•Une ampoule doit être allumée
uniquement lorsqu’elle est installée
dans le bloc optique.
•Si une ampoule est endommagée
ou fêlée, remplacez-la
immédiatement et jetez-la dans un
emplacement appropriée.
OLMB073042L
■Ampoules halogenes
•Manipulez les ampoules
halogènes avec précaution. Si
elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez des lunettes de
protection lorsque vous
remplacez une ampoule.
Laissez refroidir l’ampoule
avant de la manipuler.
AVERTISSEMENT
OTLE078064
OTLE078106

7-88
Entretien

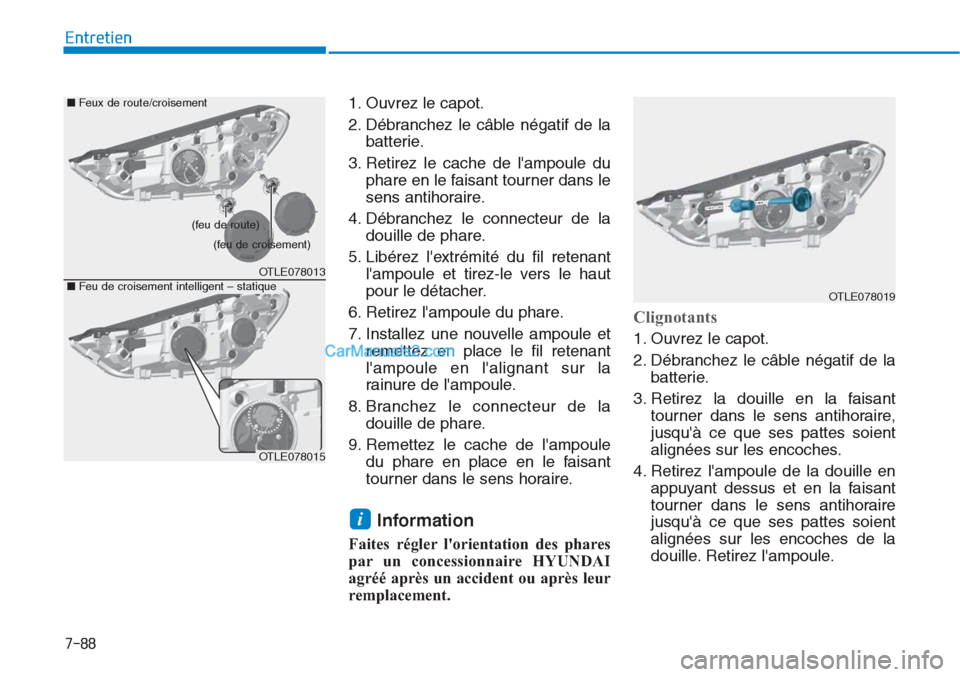

1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule du
phare en le faisant tourner dans le
sens antihoraire.
4. Débranchez le connecteur de la
douille de phare.
5. Libérez l'extrémité du fil retenant
l'ampoule et tirez-le vers le haut
pour le détacher.
6. Retirez l'ampoule du phare.
7. Installez une nouvelle ampoule et
remettez en place le fil retenant
l'ampoule en l'alignant sur la
rainure de l'ampoule.
8. Branchez le connecteur de la
douille de phare.
9. Remettez le cache de l'ampoule
du phare en place en le faisant
tourner dans le sens horaire.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
Clignotants
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez la douille en la faisant
tourner dans le sens antihoraire,
jusqu'à ce que ses pattes soient
alignées sur les encoches.
4. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
tourner dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches de la
douille. Retirez l'ampoule.
i
OTLE078019
OTLE078013
OTLE078015
■Feu de croisement intelligent – statique
■Feux de route/croisement
(feu de croisement)
(feu de route)

7-89
7
Entretien
5. Insérez une nouvelle ampoule
dans la douille en la faisant
tourner jusqu'à ce qu'elle soit en
place.
6. Installez la douille en alignant ses
pattes sur les encoches.
7. Appuyez sur la douille et tournez-
la dans le sens horaire.
Feu de position/Feu diurne/Feu
antibrouillard
Si les feux à LED ne fonctionnent
pas, nous vous conseillons de
faire vérifier le véhicule par un
concessionnaire HYUNDAI agréé.

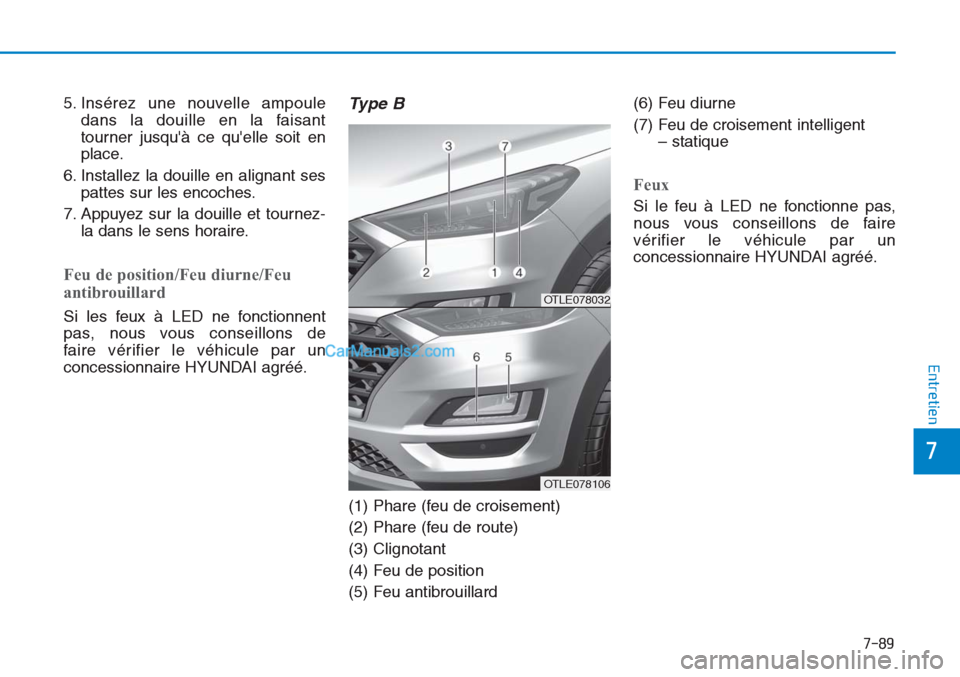

Type B
(1) Phare (feu de croisement)
(2) Phare (feu de route)
(3) Clignotant
(4) Feu de position
(5) Feu antibrouillard(6) Feu diurne
(7) Feu de croisement intelligent
– statique
Feux
Si le feu à LED ne fonctionne pas,
nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
OTLE078032
OTLE078106

7-90
Entretien

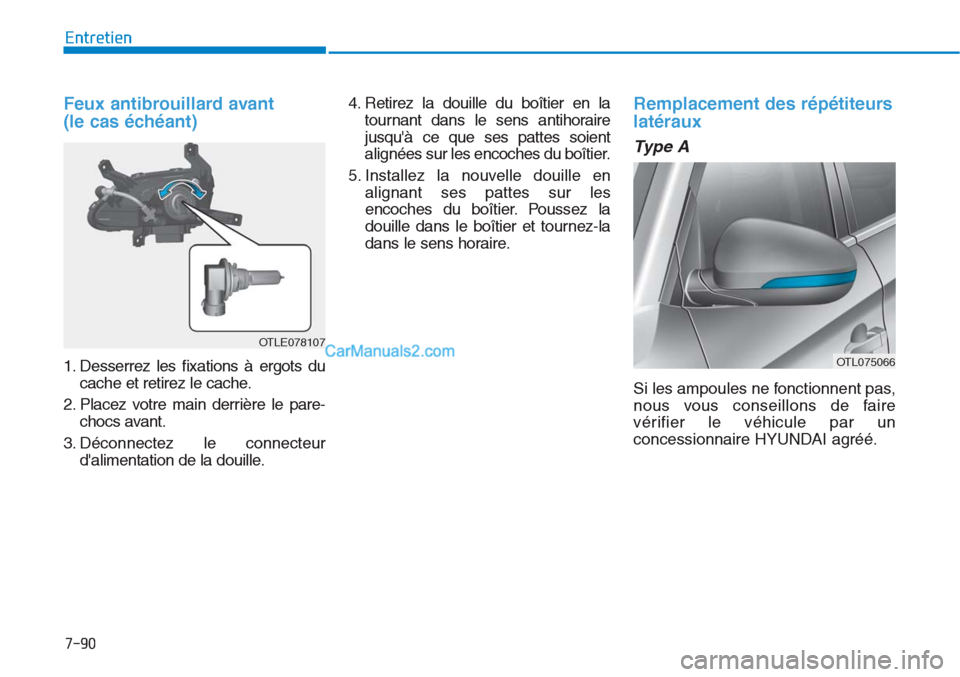

Feux antibrouillard avant
(le cas échéant)
1. Desserrez les fixations à ergots du
cache et retirez le cache.
2. Placez votre main derrière le pare-
chocs avant.
3. Déconnectez le connecteur
d'alimentation de la douille.4. Retirez la douille du boîtier en la
tournant dans le sens antihoraire
jusqu'à ce que ses pattes soient
alignées sur les encoches du boîtier.
5. Installez la nouvelle douille en
alignant ses pattes sur les
encoches du boîtier. Poussez la
douille dans le boîtier et tournez-la
dans le sens horaire.
Remplacement des répétiteurs
latéraux
Type A
Si les ampoules ne fonctionnent pas,
nous vous conseillons de faire
vérifier le véhicule par un
concessionnaire HYUNDAI agréé.
OTLE078107
OTL075066

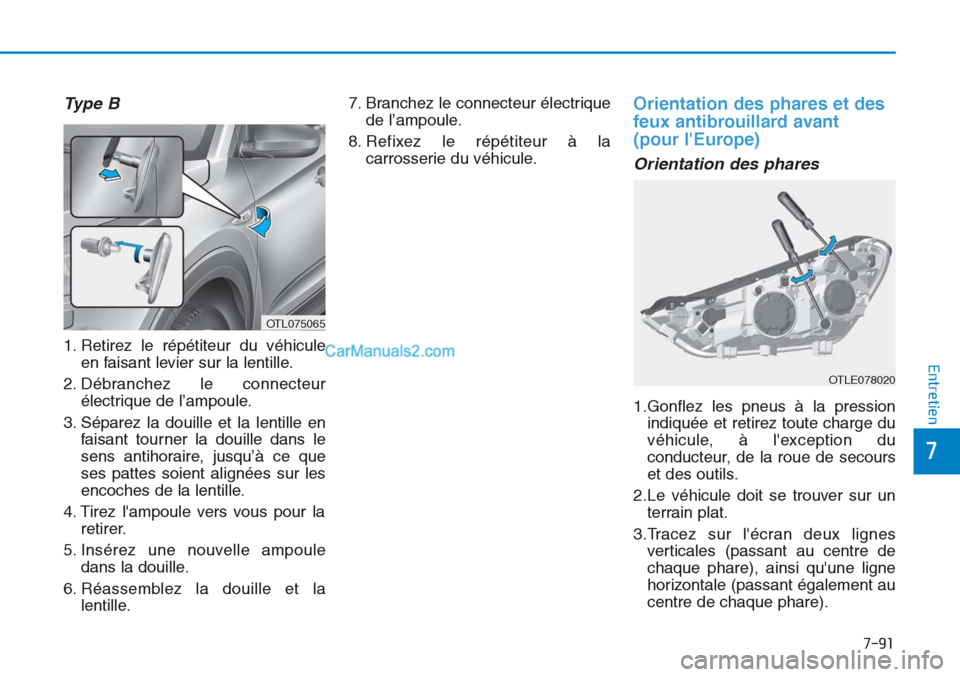

7-91
7
Entretien
Ty p e B
1. Retirez le répétiteur du véhicule
en faisant levier sur la lentille.
2. Débranchez le connecteur
électrique de l’ampoule.
3. Séparez la douille et la lentille en
faisant tourner la douille dans le
sens antihoraire, jusqu’à ce que
ses pattes soient alignées sur les
encoches de la lentille.
4. Tirez l'ampoule vers vous pour la
retirer.
5. Insérez une nouvelle ampoule
dans la douille.
6. Réassemblez la douille et la
lentille.7. Branchez le connecteur électrique
de l’ampoule.
8. Refixez le répétiteur à la
carrosserie du véhicule.
Orientation des phares et des
feux antibrouillard avant
(pour l'Europe)
Orientation des phares
1.Gonflez les pneus à la pression
indiquée et retirez toute charge du
véhicule, à l'exception du
conducteur, de la roue de secours
et des outils.
2.Le véhicule doit se trouver sur un
terrain plat.
3.Tracez sur l'écran deux lignes
verticales (passant au centre de
chaque phare), ainsi qu'une ligne
horizontale (passant également au
centre de chaque phare).
OTL075065
OTLE078020
