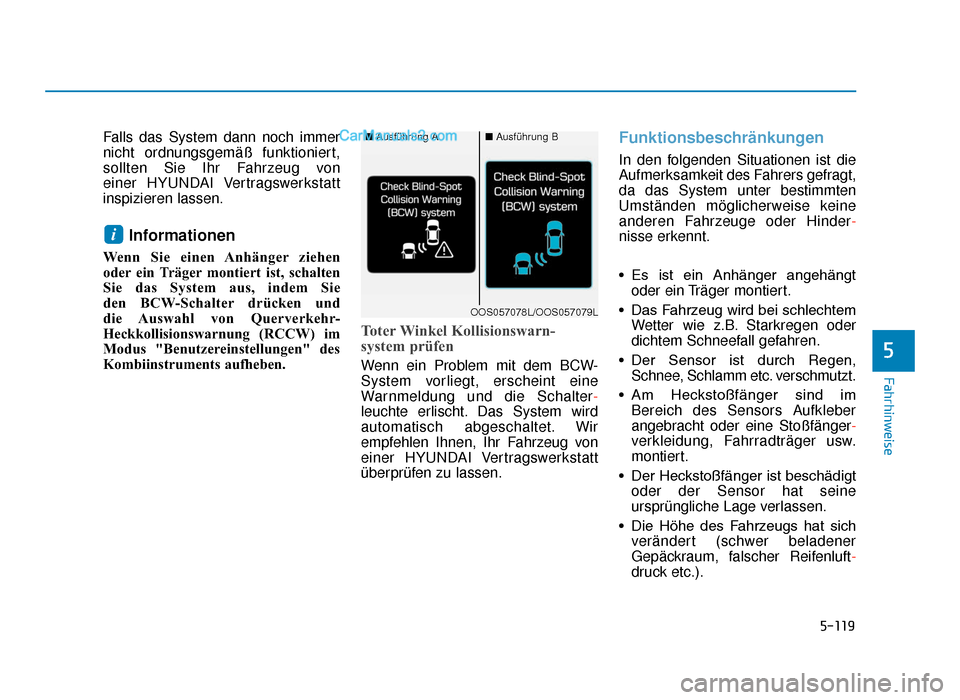

5-119
Fahrhinweise
Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
inspizieren lassen.
Informationen
Wenn Sie einen Anhänger ziehen
oder ein Träger montiert ist, schalten
Sie das System aus, indem Sie
den BCW-Schalter drücken und
die Auswahl von Querverkehr-
Heckkollisionswarnung (RCCW) im
Modus "Benutzereinstellungen" des
Kombiinstruments aufheben.
Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die Schalter-
leuchte erlischt. Das System wird
automatisch abgeschaltet. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder Hinder -
nisse erkennt.
• Es ist ein Anhänger angehängt oder ein Träger montiert.
• Das Fahrzeug wird bei schlechtem Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
• Der Sensor ist durch Regen, Schnee, Schlamm etc. verschmutzt.
• Am Heckstoßfänger sind im Bereich des Sensors Aufkleber
angebracht oder eine Stoßfänger -
verkleidung, Fahrradträger usw.
montiert.
• Der Heckstoßfänger ist beschädigt oder der Sensor hat seine
ursprüngliche Lage verlassen.
• Die Höhe des Fahrzeugs hat sich verändert (schwer beladener
Gepäckraum, falscher Reifenluft -
druck etc.).
i
5
■ Ausführung A■Ausführung B
OOS057078L/OOS057079L
TLe GER 5a(-120).qxp 09.05.2018 13:30 Page 119

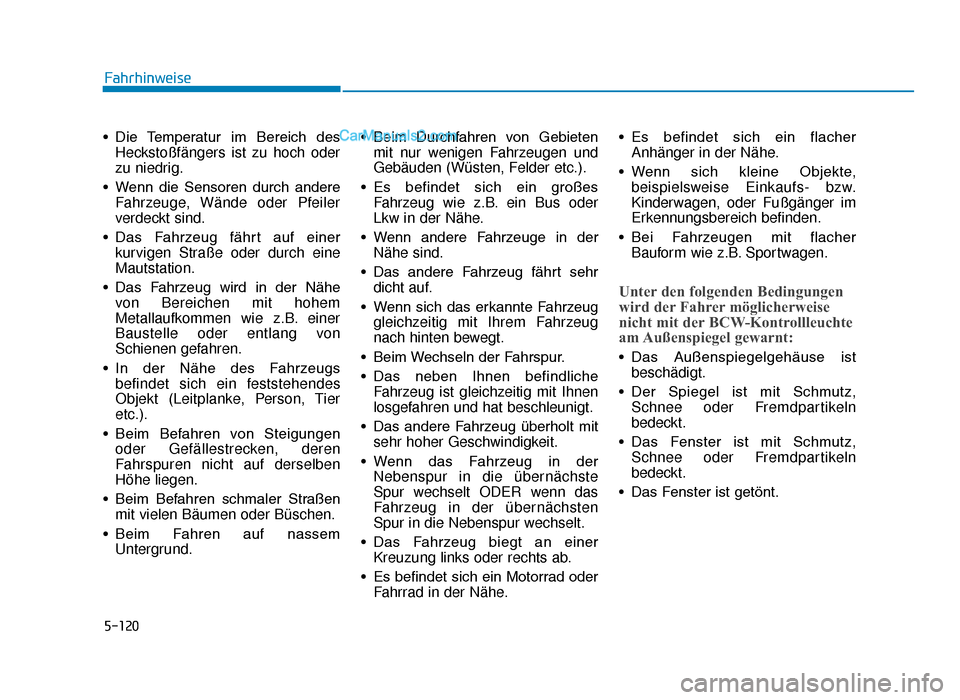

5-120
• Die Temperatur im Bereich desHeckstoßfängers ist zu hoch oder
zu niedrig.
• Wenn die Sensoren durch andere Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
• Das Fahrzeug fährt auf einer kurvigen Straße oder durch eine
Mautstation.
• Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
• In der Nähe des Fahrzeugs befindet sich ein feststehendes
Objekt (Leitplanke, Person, Tier
etc.).
• Beim Befahren von Steigungen oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
• Beim Befahren schmaler Straßen mit vielen Bäumen oder Büschen.
• Beim Fahren auf nassem Untergrund. • Beim Durchfahren von Gebieten
mit nur wenigen Fahrzeugen und
Gebäuden (Wüsten, Felder etc.).
• Es befindet sich ein großes Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
• Wenn andere Fahrzeuge in der Nähe sind.
• Das andere Fahrzeug fährt sehr dicht auf.
• Wenn sich das erkannte Fahrzeug gleichzeitig mit Ihrem Fahrzeug
nach hinten bewegt.
• Beim Wechseln der Fahrspur.
• Das neben Ihnen befindliche Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
• Das andere Fahrzeug überholt mit sehr hoher Geschwindigkeit.
• Wenn das Fahrzeug in der Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
• Das Fahrzeug biegt an einer Kreuzung links oder rechts ab.
• Es befindet sich ein Motorrad oder Fahrrad in der Nähe. • Es befindet sich ein flacher
Anhänger in der Nähe.
• Wenn sich kleine Objekte, beispielsweise Einkaufs- bzw.
Kinderwagen, oder Fußgänger im
Erkennungsbereich befinden.
• Bei Fahrzeugen mit flacher Bauform wie z.B. Sportwagen.
Unter den folgenden Bedingungen
wird der Fahrer möglicherweise
nicht mit der BCW-Kontrollleuchte
am Außenspiegel gewarnt:
• Das Außenspiegelgehäuse istbeschädigt.
• Der Spiegel ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist mit Schmutz, Schnee oder Fremdpartikeln
bedeckt.
• Das Fenster ist getönt.
Fahrhinweise
TLe GER 5a(-120).qxp 09.05.2018 13:30 Page 120

5-121
Fahrhinweise
5
Der Spurhalteassistent (LKA)
erkennt die Fahrspurmarkierungen
auf der Straße und den Straßenrand
mithilfe der Kamera an der
Windschutzscheibe und hilft dem
Fahrer mittels Lenkunterstützung
dabei, das Fahrzeug in der Spur zu
halten.
Wenn das Fahrzeug droht, von der
Fahrspur (bzw. der Straße)
abzuweichen, warnt das System den
Fahrer durch optische und
akustische Signale. Außerdem wird
ein Gegensteuern eingeleitet, um zu
verhindern, dass das Fahrzeug aus
der Fahrspur (bzw. von der Straße)
gerät.
SPURHALTEASSISTENT (LKA) (FÜR EUROPA) (AUSSTATTUNGSABHÄNGIG)
OTLE058182
Der Spurhalteassistent (LKA)
stellt lediglich eine Komfort-
funktion dar und ist kein Ersatz
für sicheres Fahrverhalten. Es
liegt in der Verantwortung des
Fahrers, stets das Umfeld im
Auge zu behalten und das
Fahrzeug zu lenken.
VORSICHT
Beachten Sie bei Verwendung
des Spurhalteassistenten (LKA)
die folgenden Sicherheits-
hinweise:
•Führen Sie keine abrupten
Lenkbewegungen durch,
während das System in die
Lenkung eingreift.
(Fortsetzung)
VORSICHT
(Fortsetzung)
•Der LKA hilft durch Eingreifen
in die Lenkung dabei, zu
verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
(bzw. Straße) verlässt.
Dennoch darf sich der Fahrer
nicht allein auf das System
verlassen. Vielmehr muss er
sich stets selbst auf das
Lenkrad und das Halten der
Spur konzentrieren.
•Der Betrieb des LKA kann
abhängig von den Straßen-
und Umgebungsbedingungen
beendet werden oder es kann
vorkommen, dass das System
nicht korrekt funktioniert.
Fahren Sie stets vorsichtig.
•Vermeiden Sie ein vorüber -
gehendes Demontieren
der LKA-Kamera zwecks
Tönen der Scheiben oder
Anbringung von Folien und
Zubehör.
(Fortsetzung)
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 121

5-122
Fahrhinweise(Fortsetzung) Für den Fall, dass Sie die
Kamera zerlegen und wieder
zusammenbauen, empfehlen
wir, das Fahrzeug zwecks
Überprüfung und Kalibrierung
des Systems in eine HYUNDAI
Vertragswerkstatt zu bringen.
•Falls Sie Windschutzscheibe,
LKA-Kamera oder Teile, die
mit dem Lenkrad zusammen -
hängen, austauschen,
empfehlen wir Ihnen, Ihr
Fahrzeug zwecks Über -
prüfung der Kalibrierung in
eine HYUNDAI-Vertrags-
werkstatt zu bringen.
•Das System erfasst die
Fahrspurmarkierungen (bzw.
den Straßenrand) mit einer
Kamera und greift basierend
auf den erhaltenen Daten in
die Lenkung ein. Falls die
Fahrspurmarkierungen (bzw.
der Straßenrand) schwer zu
erkennen sind, funktioniert
das System möglicherweise
nicht ordnungsgemäß.
(Fortsetzung)
(Fortsetzung)Siehe auch "Funktions-
beschränkungen".
•Entfernen bzw. beschädigen
Sie keine Teile, die mit dem
LKA zusammenhängen.
•Bei zu laut eingestellter
Audioanlage hören Sie
möglicherweise den Warnton
des LKA nicht.
•Legen Sie keine reflektieren -
den Gegenstände (Spiegel,
weißes Papier etc.) auf dem
Armaturenbrett ab. Reflek-
tiertes Sonnenlicht kann die
Systemfunktion stören.
•Lassen Sie Ihre Hände auch
bei aktiviertem LKA-System
stets am Lenkrad. Wenn Sie
Ihre Hände vom Lenkrad
nehmen, erscheint die Warn-
meldung "Keep hands on
steering wheel [Lenkrad nicht
loslassen]". Falls Sie nach
Anzeige dieser Meldung
weiterhin freihändig fahren,
wird das System greift nicht
länger in die Lenkung ein.
(Fortsetzung)
(Fortsetzung)
•Das Lenkrad wird nicht
durchgehend kontrolliert. Bei
einer hohen Fahrgesch-
windigkeit kann es daher
vorkommen, dass das Fahr -
zeug beim Verlassen der
Fahrspur (bzw. der Straße)
nicht von dem System
gesteuert wird. Bei der
Verwendung des Systems
muss sich der Fahrer stets an
die zulässige Höchstgesch -
windigkeit halten.
•Wenn Gegenstände am
Lenkrad befestigt sind, erfolgt
möglicherweise kein Eingriff
in die Lenkung und keine
Warnung beim freihändigen
Fahren.
•Stellen Sie sicher, dass Sie
den LKA abschalten, wenn Sie
einen Anhänger ziehen.
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 122

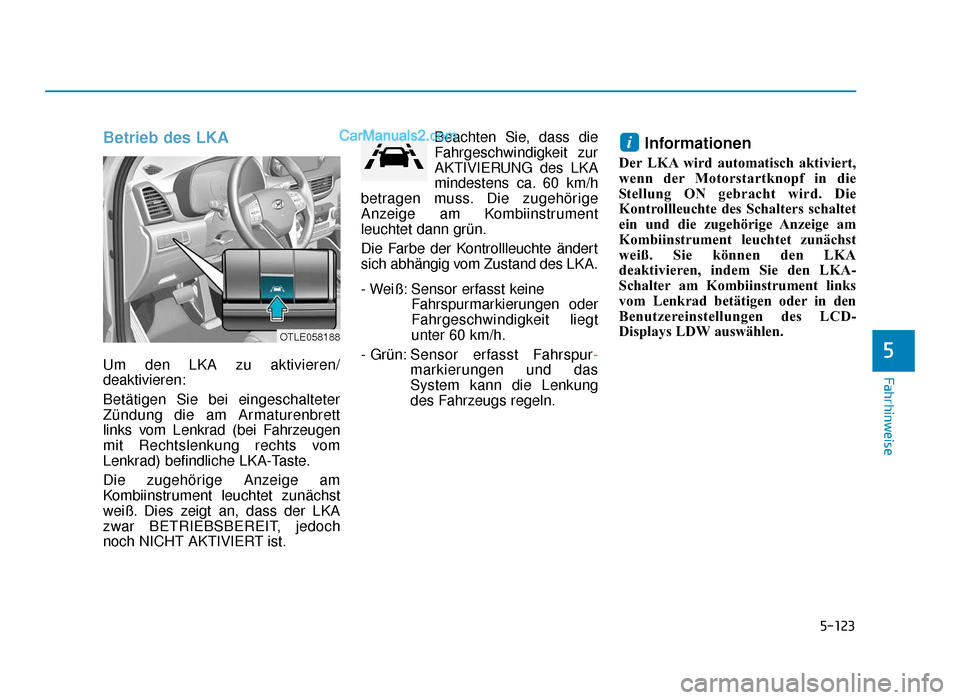

5-123
Fahrhinweise
5
Betrieb des LKA
Um den LKA zu aktivieren/
deaktivieren:
Betätigen Sie bei eingeschalteter
Zündung die am Armaturenbrett
links vom Lenkrad (bei Fahrzeugen
mit Rechtslenkung rechts vom
Lenkrad) befindliche LKA-Taste.
Die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Dies zeigt an, dass der LKA
zwar BETRIEBSBEREIT, jedoch
noch NICHT AKTIVIERT ist.Beachten Sie, dass die
Fahrgeschwindigkeit zur
AKTIVIERUNG des LKA
mindestens ca. 60 km/h
betragen muss. Die zugehörige
Anzeige am Kombiinstrument
leuchtet dann grün.
Die Farbe der Kontrollleuchte ändert
sich abhängig vom Zustand des LKA.
- Weiß: Sensor erfasst keine Fahrspurmarkierungen oder
Fahrgeschwindigkeit liegt
unter 60 km/h.
- Grün: Sensor erfasst Fahrspur-
markierungen und das
System kann die Lenkung
des Fahrzeugs regeln.
Informationen
Der LKA wird automatisch aktiviert,
wenn der Motorstartknopf in die
Stellung ON gebracht wird. Die
Kontrollleuchte des Schalters schaltet
ein und die zugehörige Anzeige am
Kombiinstrument leuchtet zunächst
weiß. Sie können den LKA
deaktivieren, indem Sie den LKA-
Schalter am Kombiinstrument links
vom Lenkrad betätigen oder in den
Benutzereinstellungen des LCD-
Displays LDW auswählen.
i
OTLE058188
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 123

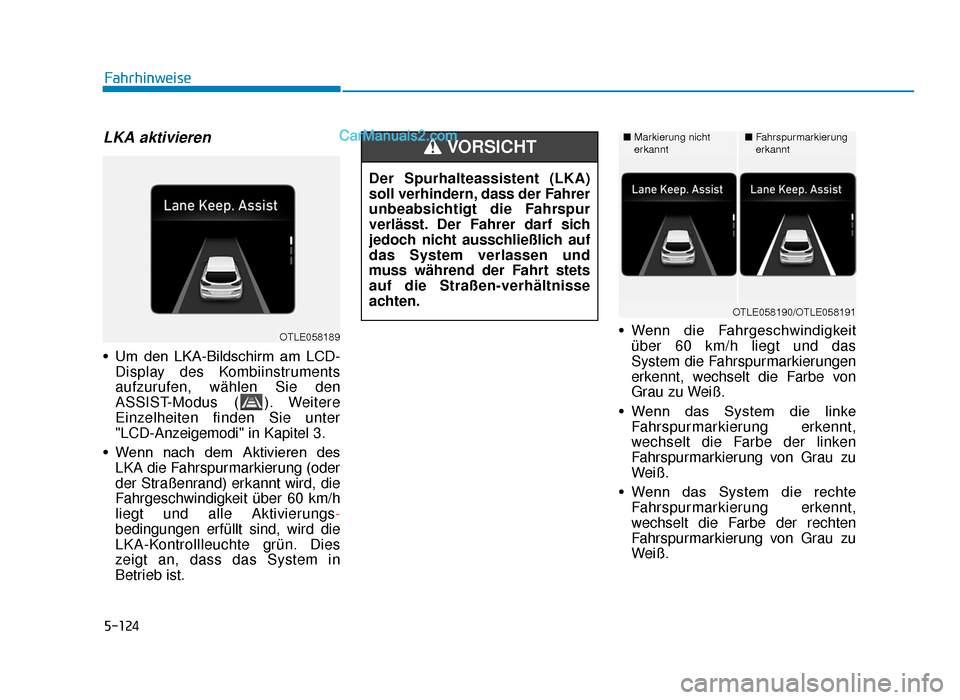

5-124
Fahrhinweise
LKA aktivieren
• Um den LKA-Bildschirm am LCD-Display des Kombiinstruments
aufzurufen, wählen Sie den
ASSIST-Modus ( ). Weitere
Einzelheiten finden Sie unter
"LCD-Anzeigemodi" in Kapitel 3.
• Wenn nach dem Aktivieren des LKA die Fahrspurmarkierung (oder
der Straßenrand) erkannt wird, die
Fahrgeschwindigkeit über 60 km/h
liegt und alle Aktivierungs -
bedingungen erfüllt sind, wird die
LKA-Kontrollleuchte grün. Dies
zeigt an, dass das System in
Betrieb ist. • Wenn die Fahrgeschwindigkeit
über 60 km/h liegt und das
System die Fahrspurmarkierungen
erkennt, wechselt die Farbe von
Grau zu Weiß.
• Wenn das System die linke Fahrspurmarkierung erkennt,
wechselt die Farbe der linken
Fahrspurmarkierung von Grau zu
Weiß.
• Wenn das System die rechte Fahrspurmarkierung erkennt,
wechselt die Farbe der rechten
Fahrspurmarkierung von Grau zu
Weiß.
OTLE058189
Der Spurhalteassistent (LKA)
soll verhindern, dass der Fahrer
unbeabsichtigt die Fahrspur
verlässt. Der Fahrer darf sich
jedoch nicht ausschließlich auf
das System verlassen und
muss während der Fahrt stets
auf die Straßen-verhältnisse
achten.
VORSICHT■ Markierung nicht
erkannt■Fahrspurmarkierung
erkannt
OTLE058190/OTLE058191
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 124

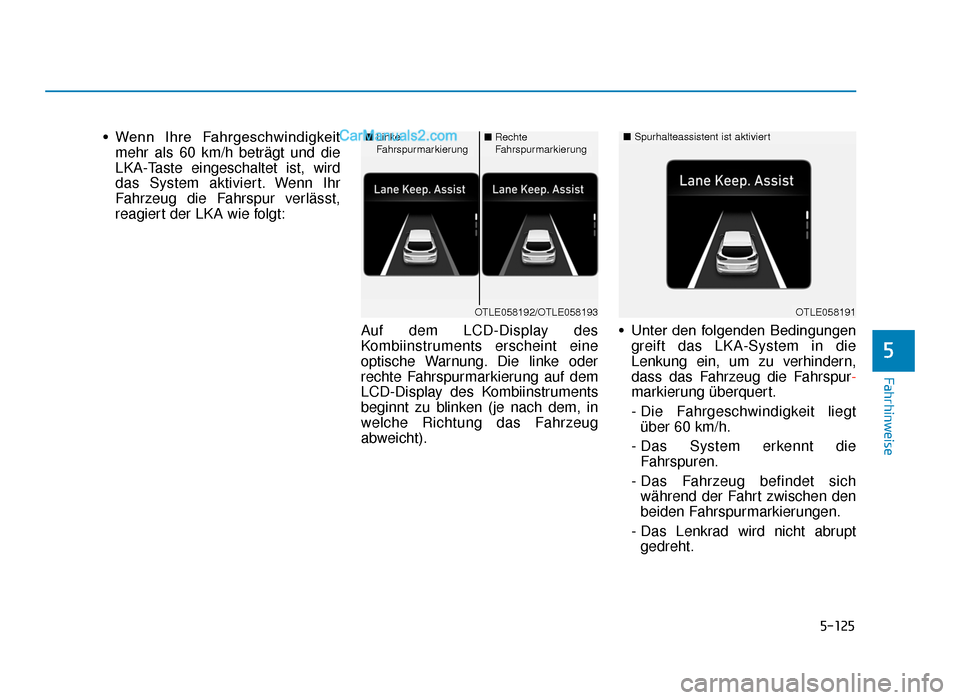

5-125
Fahrhinweise
5
• Wenn Ihre Fahrgeschwindigkeitmehr als 60 km/h beträgt und die
LKA-Taste eingeschaltet ist, wird
das System aktiviert. Wenn Ihr
Fahrzeug die Fahrspur verlässt,
reagiert der LKA wie folgt:
Auf dem LCD-Display des
Kombiinstruments erscheint eine
optische Warnung. Die linke oder
rechte Fahrspurmarkierung auf dem
LCD-Display des Kombiinstruments
beginnt zu blinken (je nach dem, in
welche Richtung das Fahrzeug
abweicht). • Unter den folgenden Bedingungen
greift das LKA-System in die
Lenkung ein, um zu verhindern,
dass das Fahrzeug die Fahrspur-
markierung überquert.
- Die Fahrgeschwindigkeit liegtüber 60 km/h.
- Das System erkennt die Fahrspuren.
- Das Fahrzeug befindet sich während der Fahrt zwischen den
beiden Fahrspurmarkierungen.
- Das Lenkrad wird nicht abrupt gedreht.■ Linke
Fahrspurmarkierung■Rechte
Fahrspurmarkierung
OTLE058192/OTLE058193OTLE058191
■ Spurhalteassistent ist aktiviert
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 125

5-126
Fahrhinweise
Wenn die Fahrspuren erkannt
werden und alle Bedingungen zum
Aktivieren des LKA-Systems erfüllt
sind, wechselt die Kontrollleuchte
des LKA-Systems von Weiß zu
Grün. Dies zeigt an, dass der LKA
AKTIVIERT ist und in die Lenkung
eingreifen kann.
Keep hands on steering wheel
[Lenkrad nicht loslassen]
Wenn der Fahrer bei aktiviertem LKA
die Hände einige Sekunden lang
vom Lenkrad nimmt, gibt das System
eine Warnung an den Fahrer aus.
Informationen
Wenn das Lenkrad nur sehr leicht
gehalten wird, kann die Meldung
dennoch erfolgen, da der LKA
möglicherweise nicht erkennt, dass
der Fahrer die Hände am Lenkrad
hält.
i
OTLE058194
In Abhängigkeit der Straßen -
verhältnisse wird die Warn-
meldung möglicherweise ver -
spätet angezeigt. Lassen Sie
Ihre Hände daher während der
Fahrt stets am Lenkrad.
VORSICHT
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 126

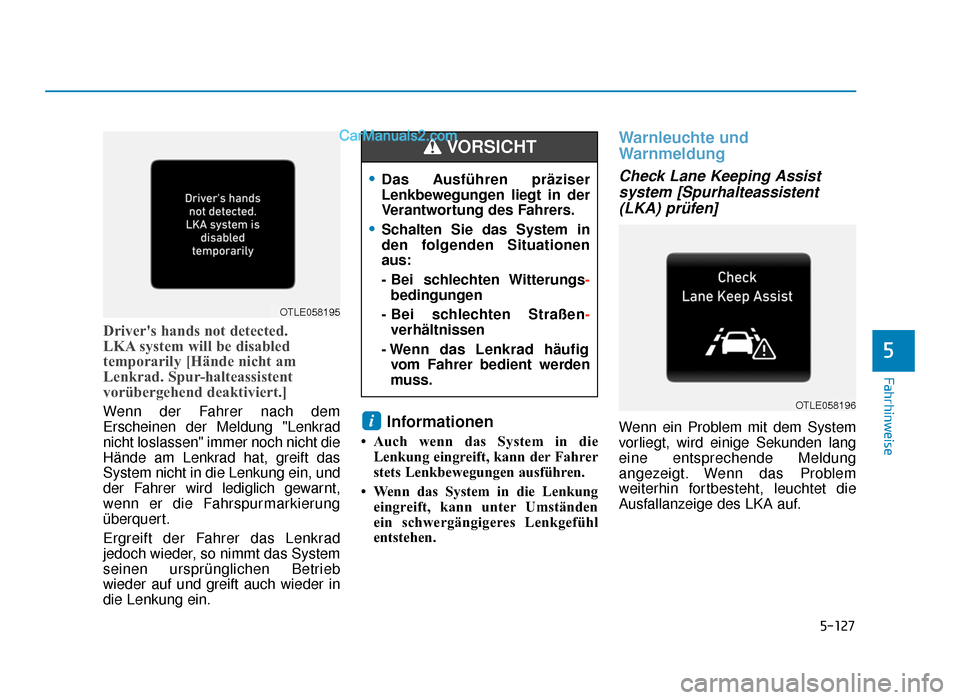

5-127
Fahrhinweise
5
Driver's hands not detected.
LKA system will be disabled
temporarily [Hände nicht am
Lenkrad. Spur-halteassistent
vorübergehend deaktiviert.]
Wenn der Fahrer nach dem
Erscheinen der Meldung "Lenkrad
nicht loslassen" immer noch nicht die
Hände am Lenkrad hat, greift das
System nicht in die Lenkung ein, und
der Fahrer wird lediglich gewarnt,
wenn er die Fahrspurmarkierung
überquert.
Ergreift der Fahrer das Lenkrad
jedoch wieder, so nimmt das System
seinen ursprünglichen Betrieb
wieder auf und greift auch wieder in
die Lenkung ein.Informationen
• Auch wenn das System in dieLenkung eingreift, kann der Fahrer
stets Lenkbewegungen ausführen.
• Wenn das System in die Lenkung eingreift, kann unter Umständen
ein schwergängigeres Lenkgefühl
entstehen.
Warnleuchte und
Warnmeldung
Check Lane Keeping Assistsystem [Spurhalteassistent(LKA) prüfen]
Wenn ein Problem mit dem System
vorliegt, wird einige Sekunden lang
eine entsprechende Meldung
angezeigt. Wenn das Problem
weiterhin fortbesteht, leuchtet die
Ausfallanzeige des LKA auf.i
OTLE058195
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Schalten Sie das System in
den folgenden Situationen
aus:
- Bei schlechten Witterungs -
bedingungen
- Bei schlechten Straßen- verhältnissen
- Wenn das Lenkrad häufig vom Fahrer bedient werden
muss.
VORSICHT
OTLE058196
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 127

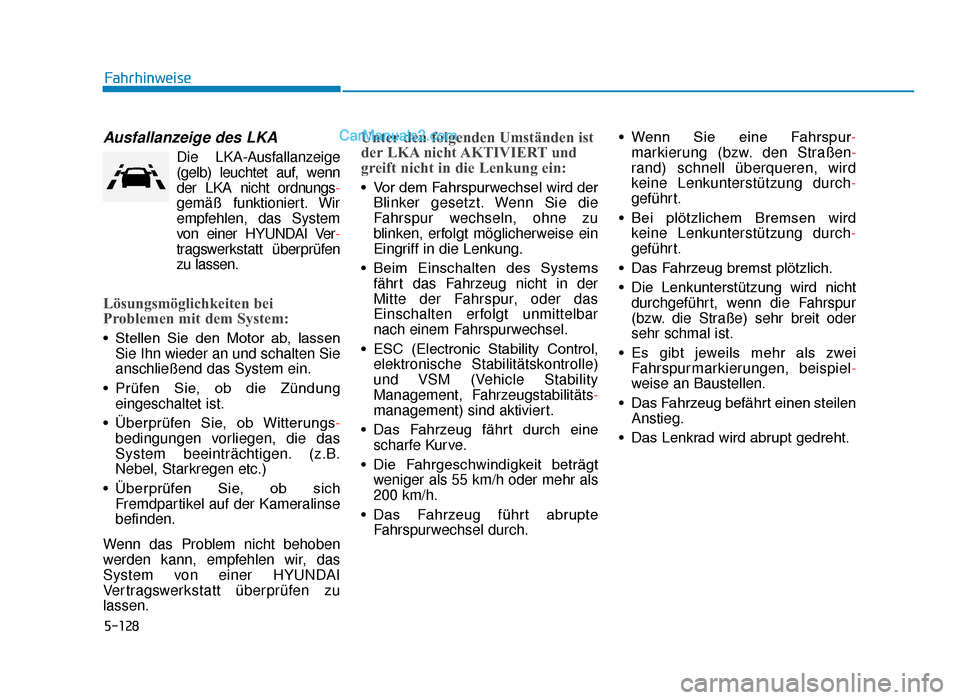

5-128
Fahrhinweise
Ausfallanzeige des LKA
Die LKA-Ausfallanzeige
(gelb) leuchtet auf, wenn
der LKA nicht ordnungs-
gemäß funktioniert. Wir
empfehlen, das System
von einer HYUNDAI Ver-
tragswerkstatt überprüfen
zu lassen.
Lösungsmöglichkeiten bei
Problemen mit dem System:
• Stellen Sie den Motor ab, lassenSie Ihn wieder an und schalten Sie
anschließend das System ein.
• Prüfen Sie, ob die Zündung eingeschaltet ist.
• Überprüfen Sie, ob Witterungs -
bedingungen vorliegen, die das
System beeinträchtigen. (z.B.
Nebel, Starkregen etc.)
• Überprüfen Sie, ob sich Fremdpartikel auf der Kameralinse
befinden.
Wenn das Problem nicht behoben
werden kann, empfehlen wir, das
System von einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Unter den folgenden Umständen ist
der LKA nicht AKTIVIERT und
greift nicht in die Lenkung ein:
• Vor dem Fahrspurwechsel wird der Blinker gesetzt. Wenn Sie die
Fahrspur wechseln, ohne zu
blinken, erfolgt möglicherweise ein
Eingriff in die Lenkung.
• Beim Einschalten des Systems fährt das Fahrzeug nicht in der
Mitte der Fahrspur, oder das
Einschalten erfolgt unmittelbar
nach einem Fahrspurwechsel.
• ESC (Electronic Stability Control, elektronische Stabilitätskontrolle)
und VSM (Vehicle Stability
Management, Fahrzeugstabilitäts -
management) sind aktiviert.
• Das Fahrzeug fährt durch eine scharfe Kurve.
• Die Fahrgeschwindigkeit beträgt weniger als 55 km/h oder mehr als
200 km/h.
• Das Fahrzeug führt abrupte Fahrspurwechsel durch. • Wenn Sie eine Fahrspur-
markierung (bzw. den Straßen -
rand) schnell überqueren, wird
keine Lenkunterstützung durch-
geführt.
• Bei plötzlichem Bremsen wird keine Lenkunterstützung durch-
geführt.
• Das Fahrzeug bremst plötzlich.
• Die Lenkunterstützung wird nicht durchgeführt, wenn die Fahrspur
(bzw. die Straße) sehr breit oder
sehr schmal ist.
• Es gibt jeweils mehr als zwei Fahrspurmarkierungen, beispiel -
weise an Baustellen.
• Das Fahrzeug befährt einen steilen Anstieg.
• Das Lenkrad wird abrupt gedreht.
TLe GER 5b(121-).qxp 09.05.2018 13:36 Page 128
