Page 5548 of 6020

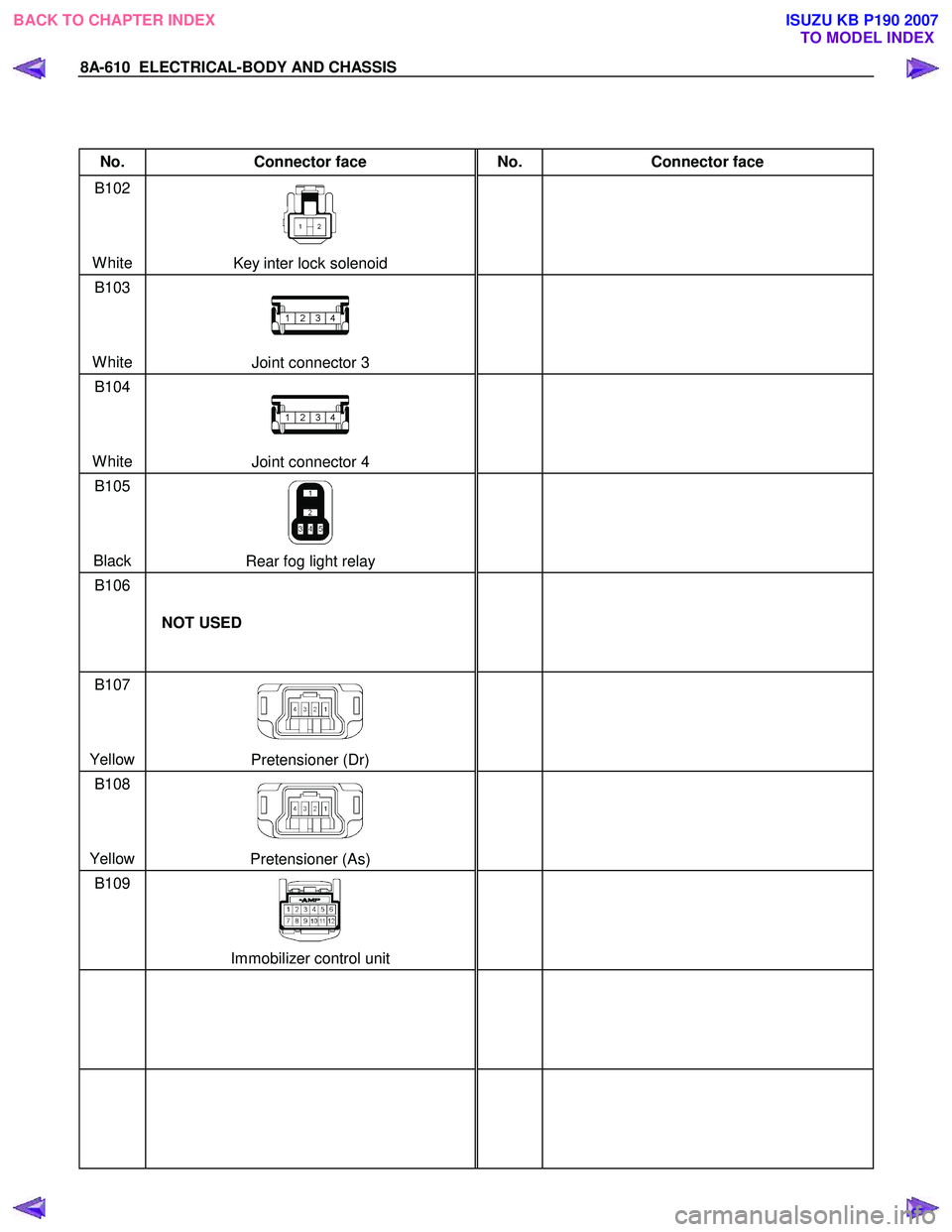

8A-610 ELECTRICAL-BODY AND CHASSIS
No. Connector face No. Connector face
B102
White
Key inter lock solenoid
B103
White
Joint connector 3
B104
White
Joint connector 4
B105
Black
Rear fog light relay
B106
NOT USED
B107
Yellow
Pretensioner (Dr)
B108
Yellow
Pretensioner (As)
B109
Immobilizer control unit
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5551 of 6020

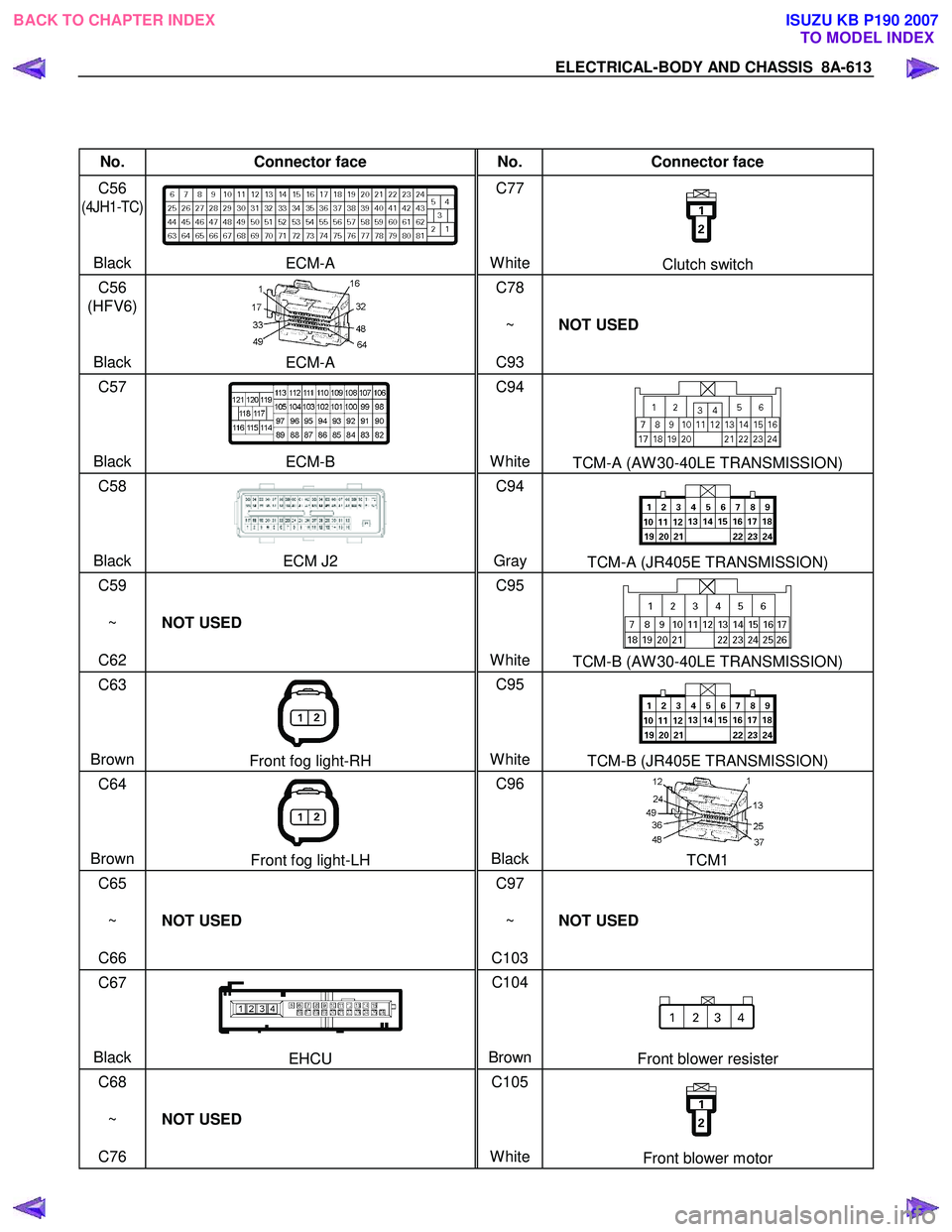

ELECTRICAL-BODY AND CHASSIS 8A-613
No. Connector face No. Connector face
C56
(4JH1-TC)
Black
ECM-A C77
WhiteClutch switch
C56
(HFV6)
Black
ECM-A C78
~
C93 NOT USED
C57
Black ECM-B C94
WhiteTCM-A (AW 30-40LE TRANSMISSION)
C58
Black ECM J2 C94
Gray TCM-A (JR405E TRANSMISSION)
C59
~
C62 NOT USED C95
White
TCM-B (AW 30-40LE TRANSMISSION)
C63
Brown
Front fog light-RH C95
WhiteTCM-B (JR405E TRANSMISSION)
C64
Brown
Front fog light-LH C96
BlackTCM1
C65
~
C66 NOT USED C97
~
C103 NOT USED
C67
Black
EHCU C104
BrownFront blower resister
C68
~
C76 NOT USED C105
White
Front blower motor
BACK TO CHAPTER INDEX TO MODEL INDEXISUZU KB P190 2007
Page 5562 of 6020
8A-624 ELECTRICAL-BODY AND CHASSIS
No. Connector face No. Connector face
F1
Gray
Fuel filter switch F12
BlackFuel clogging switch
F2
Black
Fuel pump sensor F13
BrownFuel filter switch
F3
NOT USED
F4
Gray
Rear ABS speed sensor
F5
Gray
Rear combination light-RH
F6
Black
Rear combination light-LH
F7
White
License plate light
F8
Black
Rear fog light – RH
F9
Black
Rear fog light - LH
F10
~
F11 NOT USED
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5566 of 6020

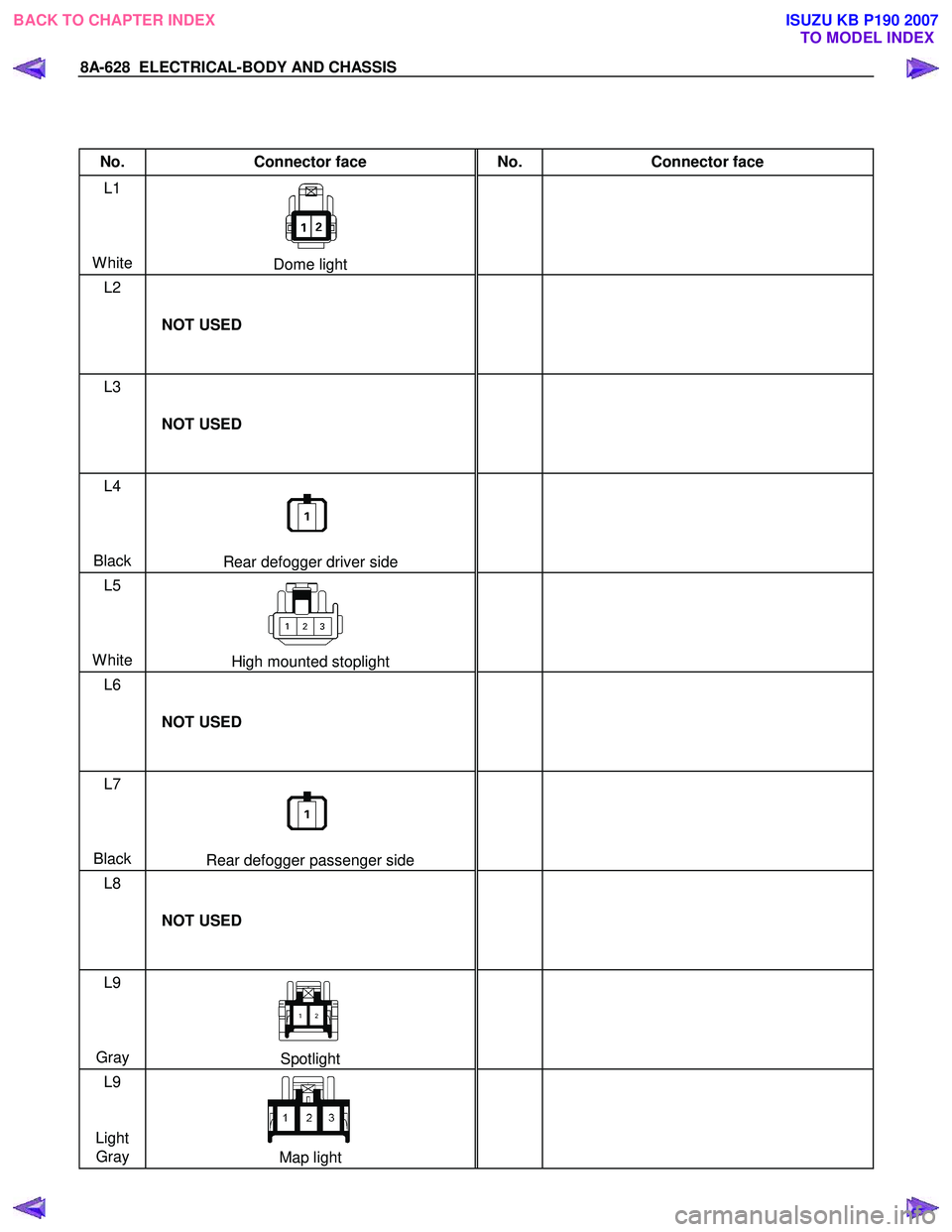

8A-628 ELECTRICAL-BODY AND CHASSIS
No. Connector face No. Connector face
L1
White
Dome light
L2
NOT USED
L3
NOT USED
L4
Black
Rear defogger driver side
L5
White
High mounted stoplight
L6
NOT USED
L7
Black
Rear defogger passenger side
L8
NOT USED
L9
Gray
Spotlight
L9
Light Gray
Map light
BACK TO CHAPTER INDEX
TO MODEL INDEXISUZU KB P190 2007
Page 5571 of 6020

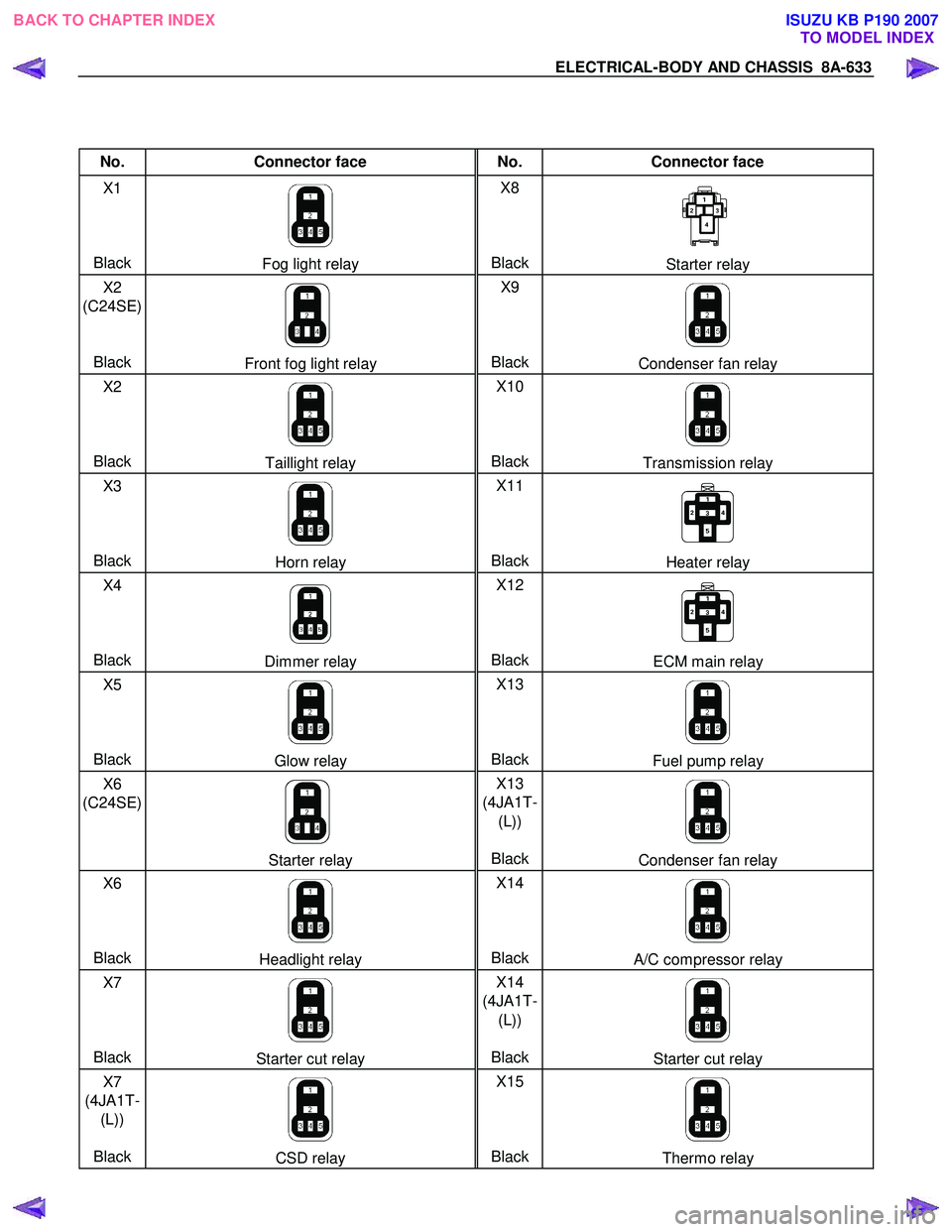

ELECTRICAL-BODY AND CHASSIS 8A-633
