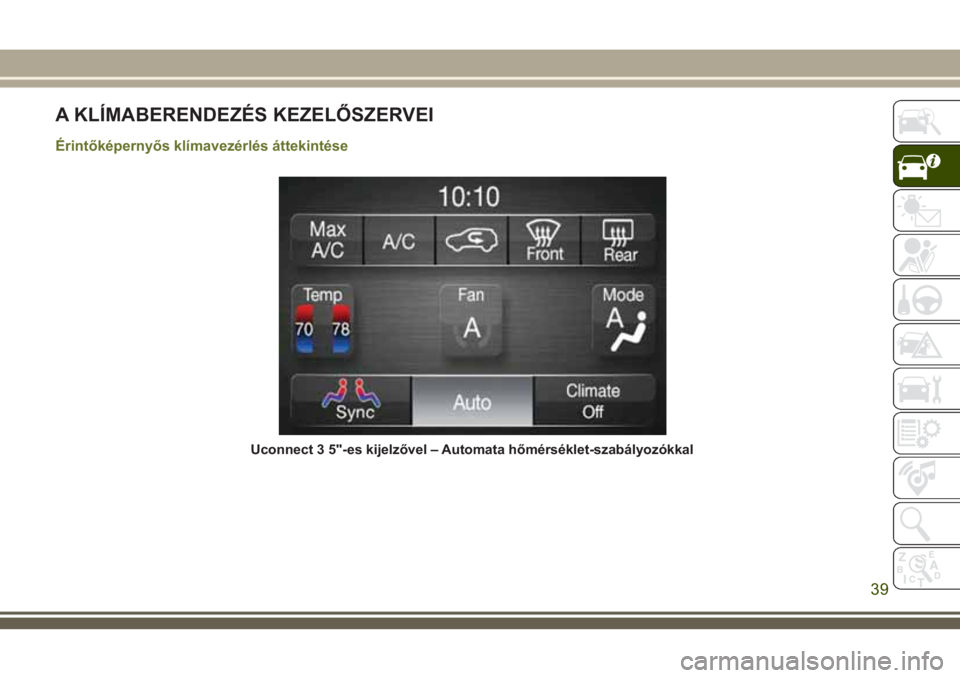

A KLÍMABERENDEZÉS KEZELŐSZERVEI
Érintőképernyős klímavezérlés áttekintése
Uconnect 3 5"-es kijelzővel – Automata hőmérséklet-szabályozókkal
39
Page 42 of 340

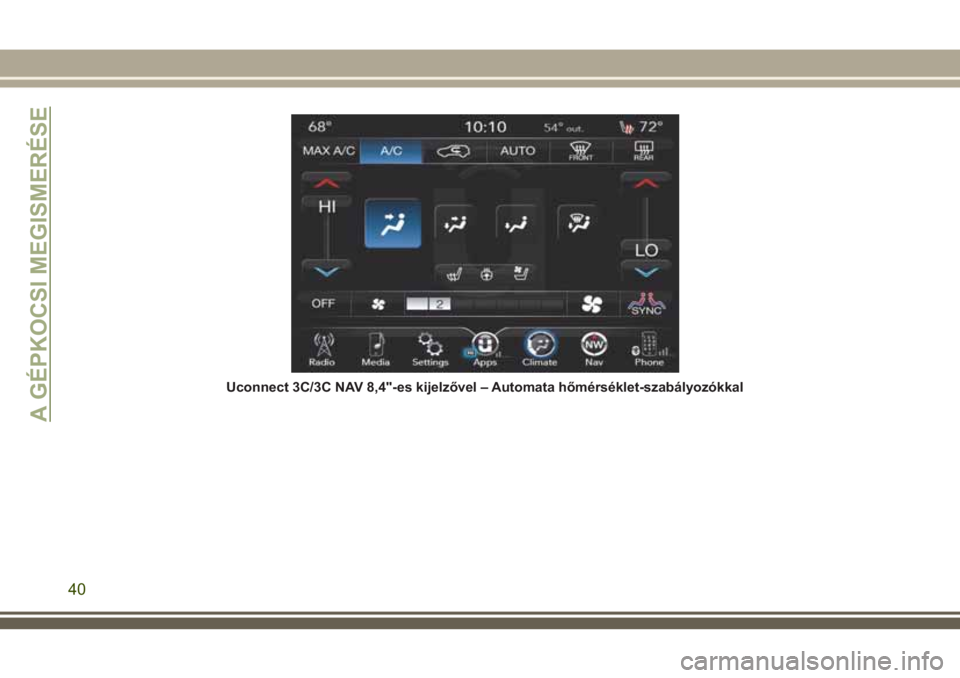

Uconnect 3C/3C NAV 8,4"-es kijelzővel – Automata hőmérséklet-szabályozókkal
A GÉPKOCSI MEGISMERÉSE
40
Page 43 of 340

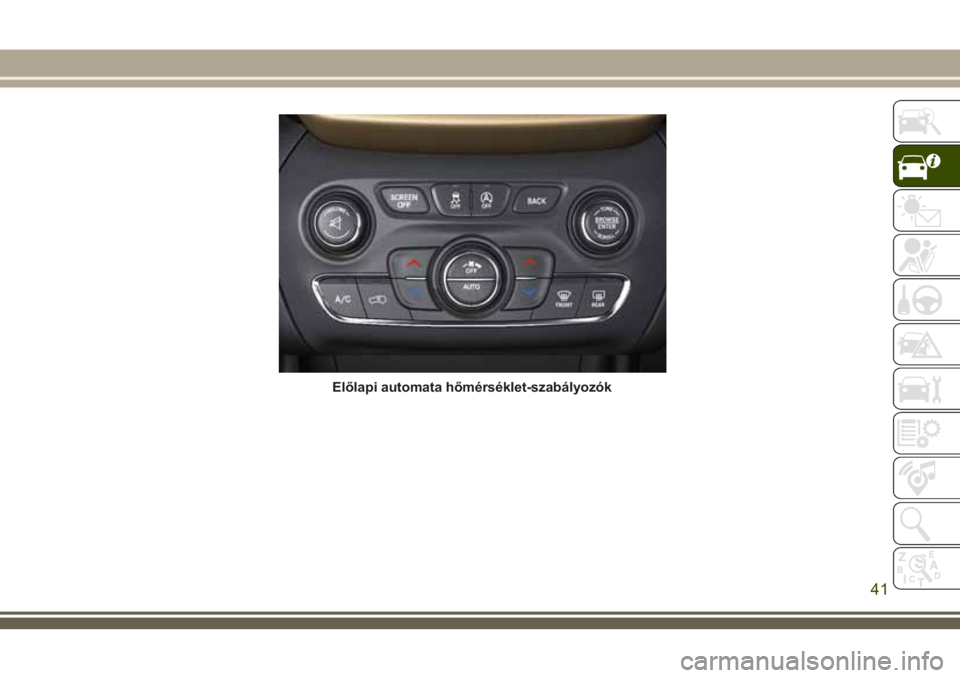

Előlapi automata hőmérséklet-szabályozók
41
Page 44 of 340

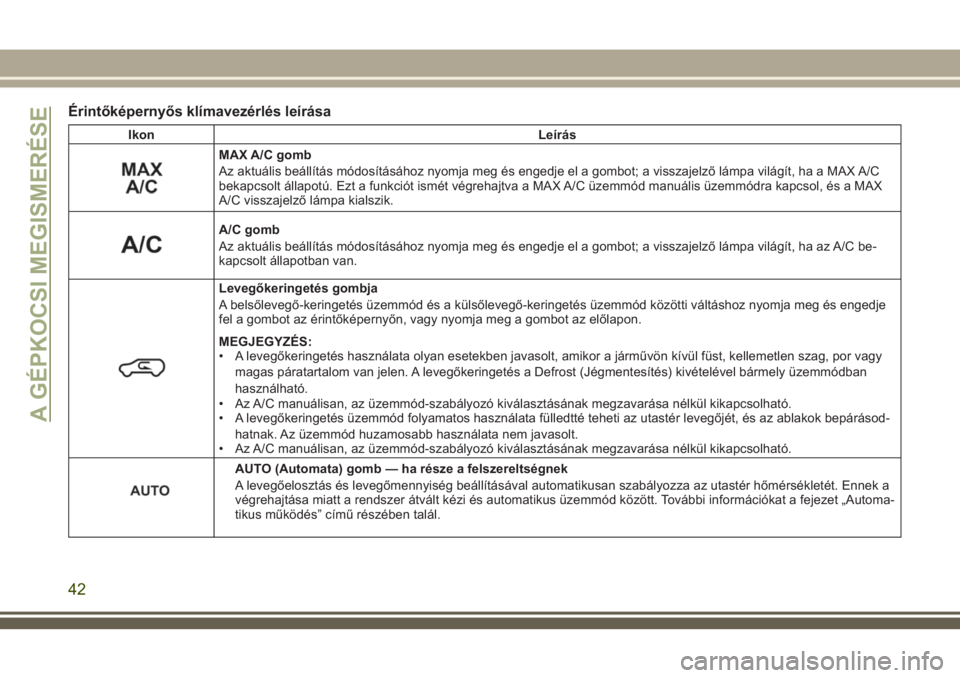

Érintőképernyős klímavezérlés leírása
Ikon Leírás
MAX A/C gomb
Az aktuális beállítás módosításához nyomja meg és engedje el a gombot; a visszajelző lámpa világít, ha a MAX A/C
bekapcsolt állapotú. Ezt a funkciót ismét végrehajtva a MAX A/C üzemmód manuális üzemmódra kapcsol, és a MAX
A/C visszajelző lámpa kialszik.
A/C gomb
Az aktuális beállítás módosításához nyomja meg és engedje el a gombot; a visszajelző lámpa világít, ha az A/C be-
kapcsolt állapotban van.
Levegőkeringetés gombja
A belsőlevegő-keringetés üzemmód és a külsőlevegő-keringetés üzemmód közötti váltáshoz nyomja meg és engedje
fel a gombot az érintőképernyőn, vagy nyomja meg a gombot az előlapon.
MEGJEGYZÉS:
• A levegőkeringetés használata olyan esetekben javasolt, amikor a járművön kívül füst, kellemetlen szag, por vagy
magas páratartalom van jelen. A levegőkeringetés a Defrost (Jégmentesítés) kivételével bármely üzemmódban
használható.
• Az A/C manuálisan, az üzemmód-szabályozó kiválasztásának megzavarása nélkül kikapcsolható.
• A levegőkeringetés üzemmód folyamatos használata fülledtté teheti az utastér levegőjét, és az ablakok bepárásod-
hatnak. Az üzemmód huzamosabb használata nem javasolt.
• Az A/C manuálisan, az üzemmód-szabályozó kiválasztásának megzavarása nélkül kikapcsolható.
AUTO (Automata) gomb — ha része a felszereltségnek
A levegőelosztás és levegőmennyiség beállításával automatikusan szabályozza az utastér hőmérsékletét. Ennek a
végrehajtása miatt a rendszer átvált kézi és automatikus üzemmód között. További információkat a fejezet „Automa-
tikus működés” című részében talál.
A GÉPKOCSI MEGISMERÉSE
42

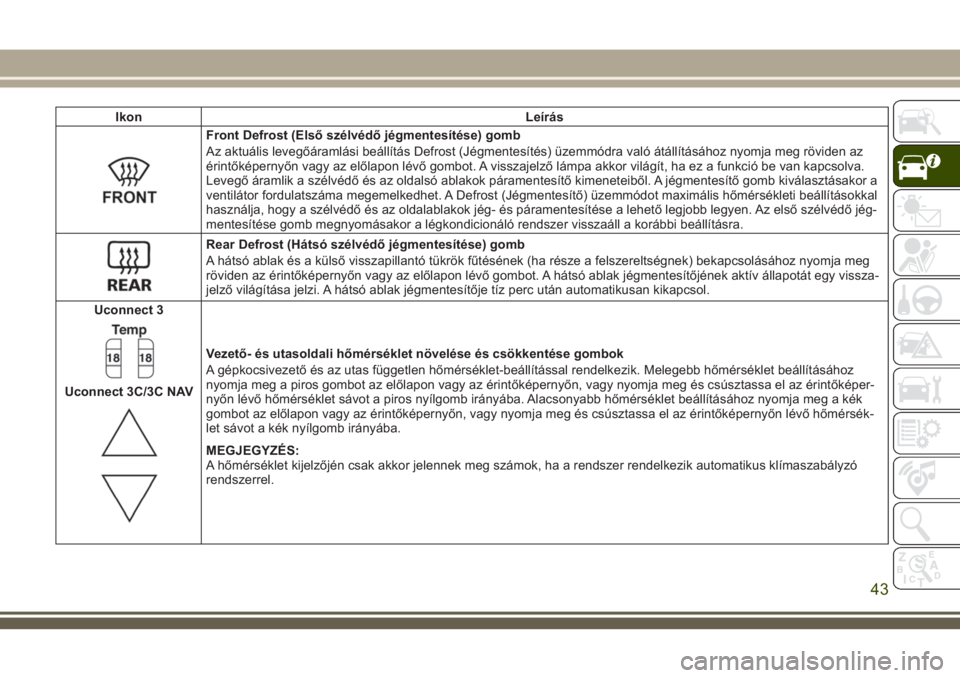

Page 45 of 340
Ikon Leírás
Front Defrost (Első szélvédő jégmentesítése) gomb
Az aktuális levegőáramlási beállítás Defrost (Jégmentesítés) üzemmódra való átállításához nyomja meg röviden az
érintőképernyőn vagy az előlapon lévő gombot. A visszajelző lámpa akkor világít, ha ez a funkció be van kapcsolva.
Levegő áramlik a szélvédő és az oldalsó ablakok páramentesítő kimeneteiből. A jégmentesítő gomb kiválasztásakor a
ventilátor fordulatszáma megemelkedhet. A Defrost (Jégmentesítő) üzemmódot maximális hőmérsékleti beállításokkal
használja, hogy a szélvédő és az oldalablakok jég- és páramentesítése a lehető legjobb legyen. Az első szélvédő jég-
mentesítése gomb megnyomásakor a légkondicionáló rendszer visszaáll a korábbi beállításra.
Rear Defrost (Hátsó szélvédő jégmentesítése) gomb
A hátsó ablak és a külső visszapillantó tükrök fűtésének (ha része a felszereltségnek) bekapcsolásához nyomja meg
röviden az érintőképernyőn vagy az előlapon lévő gombot. A hátsó ablak jégmentesítőjének aktív állapotát egy vissza-
jelző világítása jelzi. A hátsó ablak jégmentesítője tíz perc után automatikusan kikapcsol.
Uconnect 3
Uconnect 3C/3C NAV
Vezető- és utasoldali hőmérséklet növelése és csökkentése gombok
A gépkocsivezető és az utas független hőmérséklet-beállítással rendelkezik. Melegebb hőmérséklet beállításához
nyomja meg a piros gombot az előlapon vagy az érintőképernyőn, vagy nyomja meg és csúsztassa el az érintőképer-
nyőn lévő hőmérséklet sávot a piros nyílgomb irányába. Alacsonyabb hőmérséklet beállításához nyomja meg a kék
gombot az előlapon vagy az érintőképernyőn, vagy nyomja meg és csúsztassa el az érintőképernyőn lévő hőmérsék-
let sávot a kék nyílgomb irányába.
MEGJEGYZÉS:
A hőmérséklet kijelzőjén csak akkor jelennek meg számok, ha a rendszer rendelkezik automatikus klímaszabályzó
rendszerrel.
43

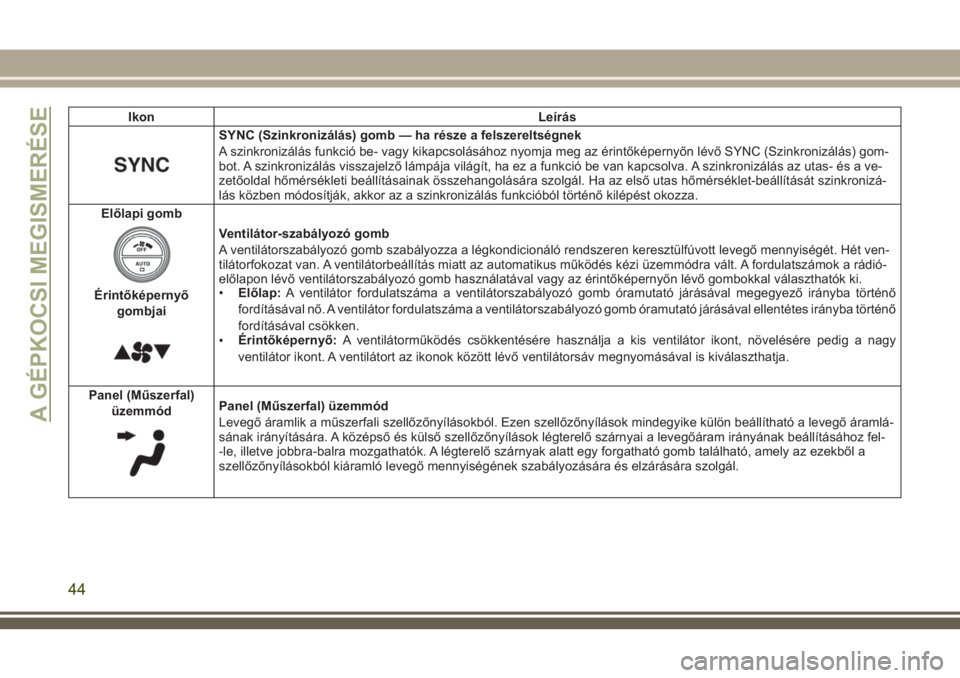

Page 46 of 340
Ikon Leírás
SYNC (Szinkronizálás) gomb — ha része a felszereltségnek
A szinkronizálás funkció be- vagy kikapcsolásához nyomja meg az érintőképernyőn lévő SYNC (Szinkronizálás) gom-
bot. A szinkronizálás visszajelző lámpája világít, ha ez a funkció be van kapcsolva. A szinkronizálás az utas- és a ve-
zetőoldal hőmérsékleti beállításainak összehangolására szolgál. Ha az első utas hőmérséklet-beállítását szinkronizá-
lás közben módosítják, akkor az a szinkronizálás funkcióból történő kilépést okozza.
Előlapi gomb
Érintőképernyő
gombjai
Ventilátor-szabályozó gomb
A ventilátorszabályozó gomb szabályozza a légkondicionáló rendszeren keresztülfúvott levegő mennyiségét. Hét ven-
tilátorfokozat van. A ventilátorbeállítás miatt az automatikus működés kézi üzemmódra vált. A fordulatszámok a rádió-
előlapon lévő ventilátorszabályozó gomb használatával vagy az érintőképernyőn lévő gombokkal választhatók ki.
•Előlap:A ventilátor fordulatszáma a ventilátorszabályozó gomb óramutató járásával megegyező irányba történő
fordításával nő. A ventilátor fordulatszáma a ventilátorszabályozó gomb óramutató járásával ellentétes irányba történő
fordításával csökken.
•Érintőképernyő:A ventilátorműködés csökkentésére használja a kis ventilátor ikont, növelésére pedig a nagy
ventilátor ikont. A ventilátort az ikonok között lévő ventilátorsáv megnyomásával is kiválaszthatja.
Panel (Műszerfal)
üzemmód
Panel (Műszerfal) üzemmód
Levegő áramlik a műszerfali szellőzőnyílásokból. Ezen szellőzőnyílások mindegyike külön beállítható a levegő áramlá-
sának irányítására. A középső és külső szellőzőnyílások légterelő szárnyai a levegőáram irányának beállításához fel-
-le, illetve jobbra-balra mozgathatók. A légterelő szárnyak alatt egy forgatható gomb található, amely az ezekből a
szellőzőnyílásokból kiáramló levegő mennyiségének szabályozására és elzárására szolgál.A GÉPKOCSI MEGISMERÉSE
44

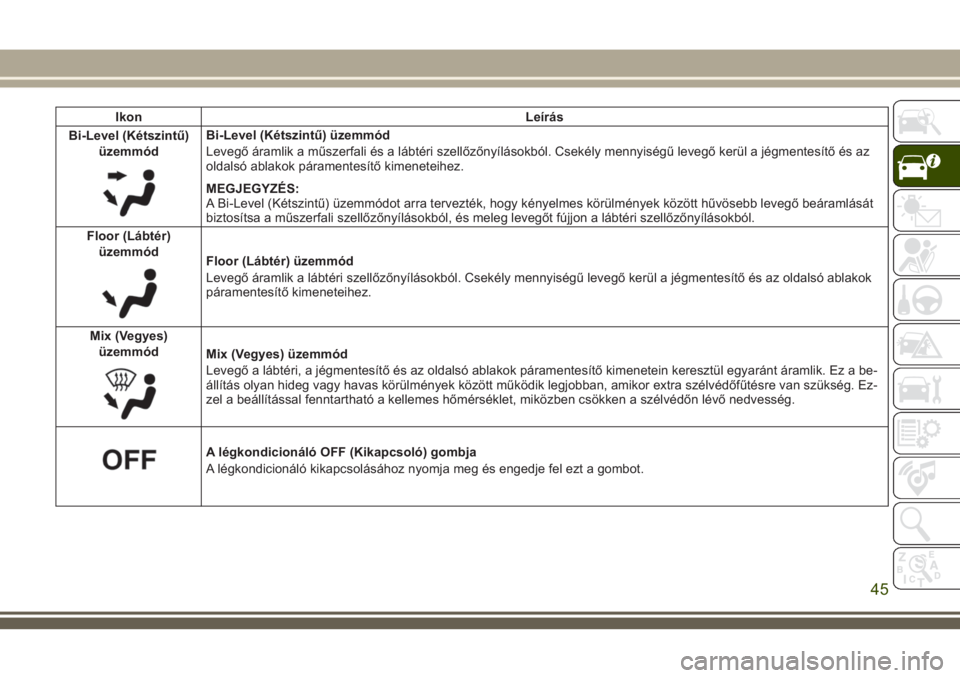

Page 47 of 340
Ikon Leírás
Bi-Level (Kétszintű)
üzemmód
Bi-Level (Kétszintű) üzemmód
Levegő áramlik a műszerfali és a lábtéri szellőzőnyílásokból. Csekély mennyiségű levegő kerül a jégmentesítő és az
oldalsó ablakok páramentesítő kimeneteihez.
MEGJEGYZÉS:
A Bi-Level (Kétszintű) üzemmódot arra tervezték, hogy kényelmes körülmények között hűvösebb levegő beáramlását
biztosítsa a műszerfali szellőzőnyílásokból, és meleg levegőt fújjon a lábtéri szellőzőnyílásokból.
Floor (Lábtér)
üzemmód
Floor (Lábtér) üzemmód
Levegő áramlik a lábtéri szellőzőnyílásokból. Csekély mennyiségű levegő kerül a jégmentesítő és az oldalsó ablakok
páramentesítő kimeneteihez.
Mix (Vegyes)
üzemmód
Mix (Vegyes) üzemmód
Levegő a lábtéri, a jégmentesítő és az oldalsó ablakok páramentesítő kimenetein keresztül egyaránt áramlik. Ez a be-
állítás olyan hideg vagy havas körülmények között működik legjobban, amikor extra szélvédőfűtésre van szükség. Ez-
zel a beállítással fenntartható a kellemes hőmérséklet, miközben csökken a szélvédőn lévő nedvesség.
A légkondicionáló OFF (Kikapcsoló) gombja
A légkondicionáló kikapcsolásához nyomja meg és engedje fel ezt a gombot.
45
Page 48 of 340

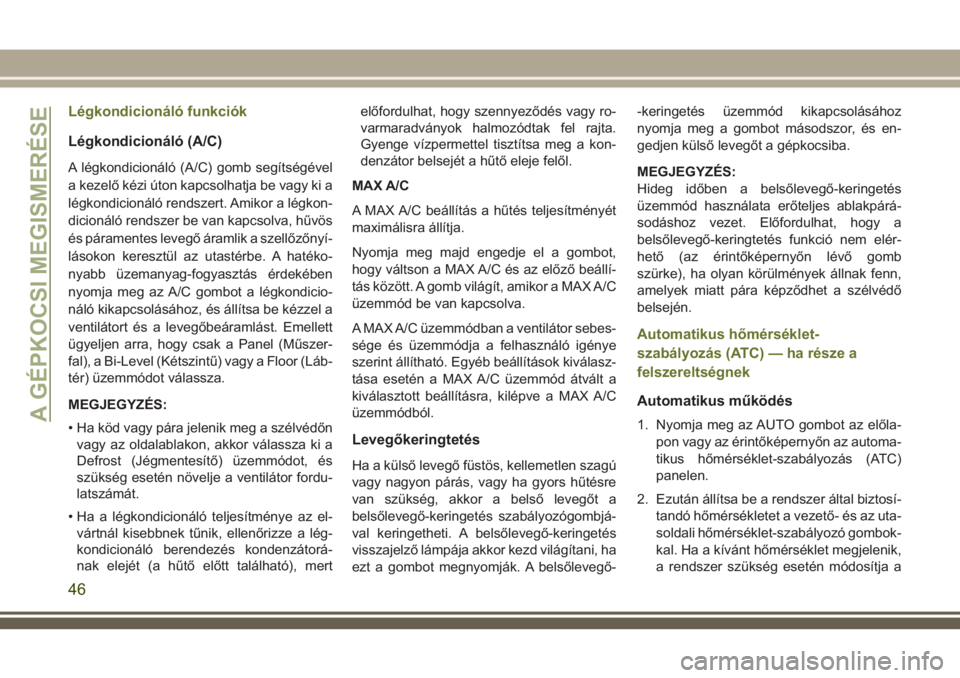

Légkondicionáló funkciók
Légkondicionáló (A/C)
A légkondicionáló (A/C) gomb segítségével
a kezelő kézi úton kapcsolhatja be vagy ki a
légkondicionáló rendszert. Amikor a légkon-
dicionáló rendszer be van kapcsolva, hűvös
és páramentes levegő áramlik a szellőzőnyí-
lásokon keresztül az utastérbe. A hatéko-
nyabb üzemanyag-fogyasztás érdekében
nyomja meg az A/C gombot a légkondicio-
náló kikapcsolásához, és állítsa be kézzel a
ventilátort és a levegőbeáramlást. Emellett
ügyeljen arra, hogy csak a Panel (Műszer-
fal), a Bi-Level (Kétszintű) vagy a Floor (Láb-
tér) üzemmódot válassza.
MEGJEGYZÉS:
• Ha köd vagy pára jelenik meg a szélvédőn
vagy az oldalablakon, akkor válassza ki a
Defrost (Jégmentesítő) üzemmódot, és
szükség esetén növelje a ventilátor fordu-
latszámát.
• Ha a légkondicionáló teljesítménye az el-
vártnál kisebbnek tűnik, ellenőrizze a lég-
kondicionáló berendezés kondenzátorá-
nak elejét (a hűtő előtt található), mertelőfordulhat, hogy szennyeződés vagy ro-
varmaradványok halmozódtak fel rajta.
Gyenge vízpermettel tisztítsa meg a kon-
denzátor belsejét a hűtő eleje felől.
MAX A/C
A MAX A/C beállítás a hűtés teljesítményét
maximálisra állítja.
Nyomja meg majd engedje el a gombot,
hogy váltson a MAX A/C és az előző beállí-
tás között. A gomb világít, amikor a MAX A/C
üzemmód be van kapcsolva.
A MAX A/C üzemmódban a ventilátor sebes-
sége és üzemmódja a felhasználó igénye
szerint állítható. Egyéb beállítások kiválasz-
tása esetén a MAX A/C üzemmód átvált a
kiválasztott beállításra, kilépve a MAX A/C
üzemmódból.
Levegőkeringtetés
Ha a külső levegő füstös, kellemetlen szagú
vagy nagyon párás, vagy ha gyors hűtésre
van szükség, akkor a belső levegőt a
belsőlevegő-keringetés szabályozógombjá-
val keringetheti. A belsőlevegő-keringetés
visszajelző lámpája akkor kezd világítani, ha
ezt a gombot megnyomják. A belsőlevegő--keringetés üzemmód kikapcsolásához
nyomja meg a gombot másodszor, és en-
gedjen külső levegőt a gépkocsiba.
MEGJEGYZÉS:
Hideg időben a belsőlevegő-keringetés
üzemmód használata erőteljes ablakpárá-
sodáshoz vezet. Előfordulhat, hogy a
belsőlevegő-keringtetés funkció nem elér-
hető (az érintőképernyőn lévő gomb
szürke), ha olyan körülmények állnak fenn,
amelyek miatt pára képződhet a szélvédő
belsején.
Automatikus hőmérséklet-
szabályozás (ATC) — ha része a
felszereltségnek
Automatikus működés
1. Nyomja meg az AUTO gombot az előla-
pon vagy az érintőképernyőn az automa-
tikus hőmérséklet-szabályozás (ATC)
panelen.
2. Ezután állítsa be a rendszer által biztosí-
tandó hőmérsékletet a vezető- és az uta-
soldali hőmérséklet-szabályozó gombok-
kal. Ha a kívánt hőmérséklet megjelenik,
a rendszer szükség esetén módosítja aA GÉPKOCSI MEGISMERÉSE
46

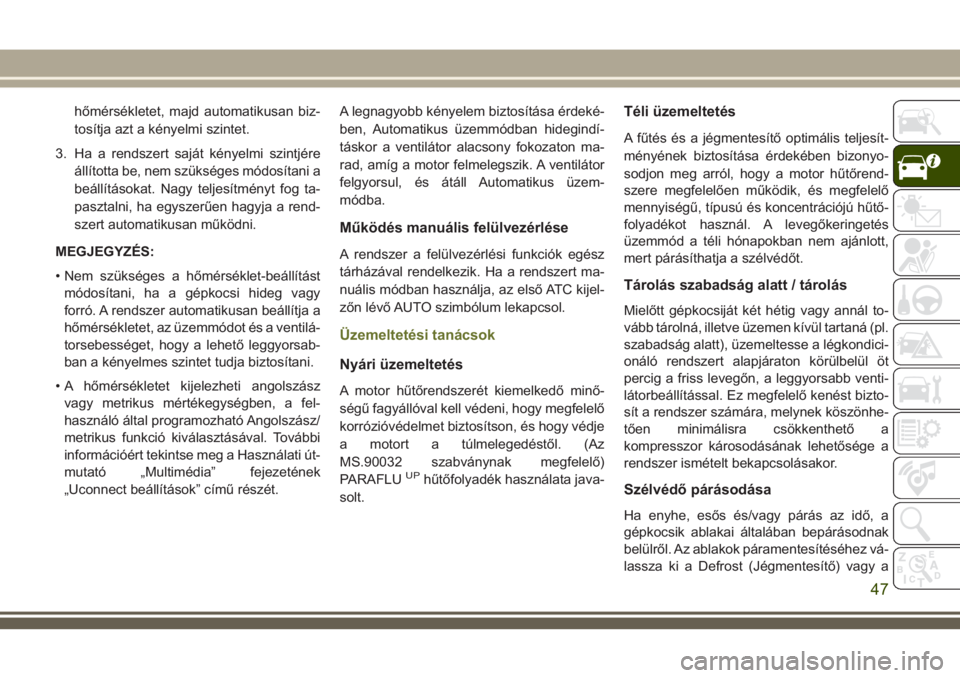

Page 49 of 340
hőmérsékletet, majd automatikusan biz-
tosítja azt a kényelmi szintet.
3. Ha a rendszert saját kényelmi szintjére
állította be, nem szükséges módosítani a
beállításokat. Nagy teljesítményt fog ta-
pasztalni, ha egyszerűen hagyja a rend-
szert automatikusan működni.
MEGJEGYZÉS:
• Nem szükséges a hőmérséklet-beállítást
módosítani, ha a gépkocsi hideg vagy
forró. A rendszer automatikusan beállítja a
hőmérsékletet, az üzemmódot és a ventilá-
torsebességet, hogy a lehető leggyorsab-
ban a kényelmes szintet tudja biztosítani.
• A hőmérsékletet kijelezheti angolszász
vagy metrikus mértékegységben, a fel-
használó által programozható Angolszász/
metrikus funkció kiválasztásával. További
információért tekintse meg a Használati út-
mutató „Multimédia” fejezetének
„Uconnect beállítások” című részét.A legnagyobb kényelem biztosítása érdeké-
ben, Automatikus üzemmódban hidegindí-
táskor a ventilátor alacsony fokozaton ma-
rad, amíg a motor felmelegszik. A ventilátor
felgyorsul, és átáll Automatikus üzem-
módba.
Működés manuális felülvezérlése
A rendszer a felülvezérlési funkciók egész
tárházával rendelkezik. Ha a rendszert ma-
nuális módban használja, az első ATC kijel-
zőn lévő AUTO szimbólum lekapcsol.
Üzemeltetési tanácsok
Nyári üzemeltetés
A motor hűtőrendszerét kiemelkedő minő-
ségű fagyállóval kell védeni, hogy megfelelő
korrózióvédelmet biztosítson, és hogy védje
a motort a túlmelegedéstől. (Az
MS.90032 szabványnak megfelelő)
PARAFLU
UPhűtőfolyadék használata java-
solt.
Téli üzemeltetés
A fűtés és a jégmentesítő optimális teljesít-
ményének biztosítása érdekében bizonyo-
sodjon meg arról, hogy a motor hűtőrend-
szere megfelelően működik, és megfelelő
mennyiségű, típusú és koncentrációjú hűtő-
folyadékot használ. A levegőkeringetés
üzemmód a téli hónapokban nem ajánlott,
mert párásíthatja a szélvédőt.
Tárolás szabadság alatt / tárolás
Mielőtt gépkocsiját két hétig vagy annál to-
vább tárolná, illetve üzemen kívül tartaná (pl.
szabadság alatt), üzemeltesse a légkondici-
onáló rendszert alapjáraton körülbelül öt
percig a friss levegőn, a leggyorsabb venti-
látorbeállítással. Ez megfelelő kenést bizto-
sít a rendszer számára, melynek köszönhe-
tően minimálisra csökkenthető a
kompresszor károsodásának lehetősége a
rendszer ismételt bekapcsolásakor.
Szélvédő párásodása
Ha enyhe, esős és/vagy párás az idő, a
gépkocsik ablakai általában bepárásodnak
belülről. Az ablakok páramentesítéséhez vá-
lassza ki a Defrost (Jégmentesítő) vagy a
47

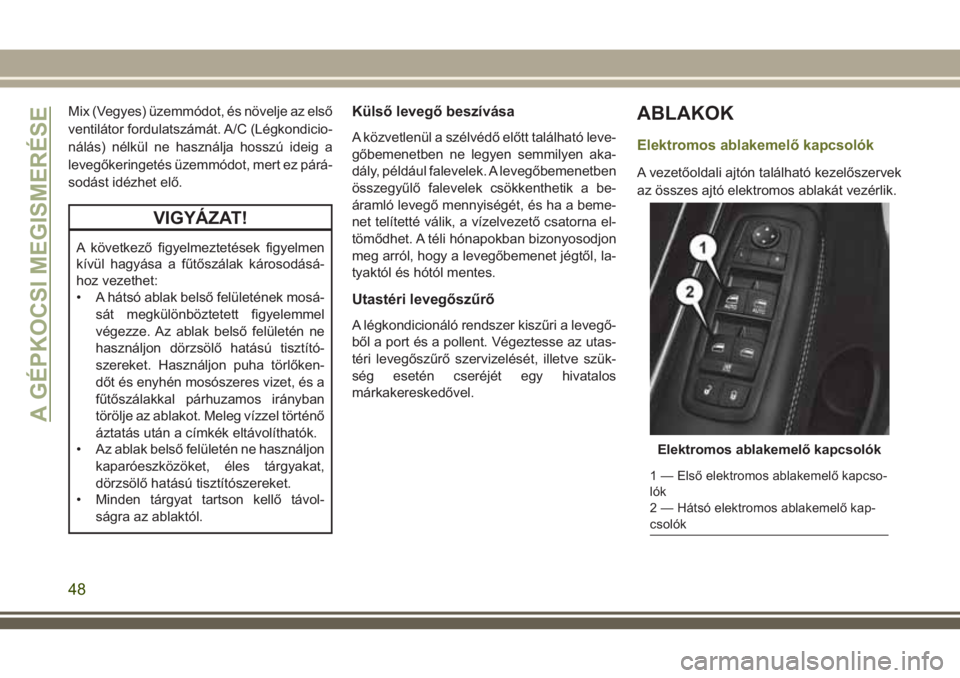

Page 50 of 340
Mix (Vegyes) üzemmódot, és növelje az első
ventilátor fordulatszámát. A/C (Légkondicio-
nálás) nélkül ne használja hosszú ideig a
levegőkeringetés üzemmódot, mert ez párá-
sodást idézhet elő.
VIGYÁZAT!
A következő figyelmeztetések figyelmen
kívül hagyása a fűtőszálak károsodásá-
hoz vezethet:
• A hátsó ablak belső felületének mosá-
sát megkülönböztetett figyelemmel
végezze. Az ablak belső felületén ne
használjon dörzsölő hatású tisztító-
szereket. Használjon puha törlőken-
dőt és enyhén mosószeres vizet, és a
fűtőszálakkal párhuzamos irányban
törölje az ablakot. Meleg vízzel történő
áztatás után a címkék eltávolíthatók.
• Az ablak belső felületén ne használjon
kaparóeszközöket, éles tárgyakat,
dörzsölő hatású tisztítószereket.
• Minden tárgyat tartson kellő távol-
ságra az ablaktól.
Külső levegő beszívása
A közvetlenül a szélvédő előtt található leve-
gőbemenetben ne legyen semmilyen aka-
dály, például falevelek. A levegőbemenetben
összegyűlő falevelek csökkenthetik a be-
áramló levegő mennyiségét, és ha a beme-
net telítetté válik, a vízelvezető csatorna el-
tömődhet. A téli hónapokban bizonyosodjon
meg arról, hogy a levegőbemenet jégtől, la-
tyaktól és hótól mentes.
Utastéri levegőszűrő
A légkondicionáló rendszer kiszűri a levegő-
ből a port és a pollent. Végeztesse az utas-
téri levegőszűrő szervizelését, illetve szük-
ség esetén cseréjét egy hivatalos
márkakereskedővel.
ABLAKOK
Elektromos ablakemelő kapcsolók
A vezetőoldali ajtón található kezelőszervek
az összes ajtó elektromos ablakát vezérlik.
Elektromos ablakemelő kapcsolók
1 — Első elektromos ablakemelő kapcso-
lók
2 — Hátsó elektromos ablakemelő kap-
csolók
A GÉPKOCSI MEGISMERÉSE
48
