JEEP CHEROKEE 2018 Knjižica za upotrebu i održavanje (in Serbian)

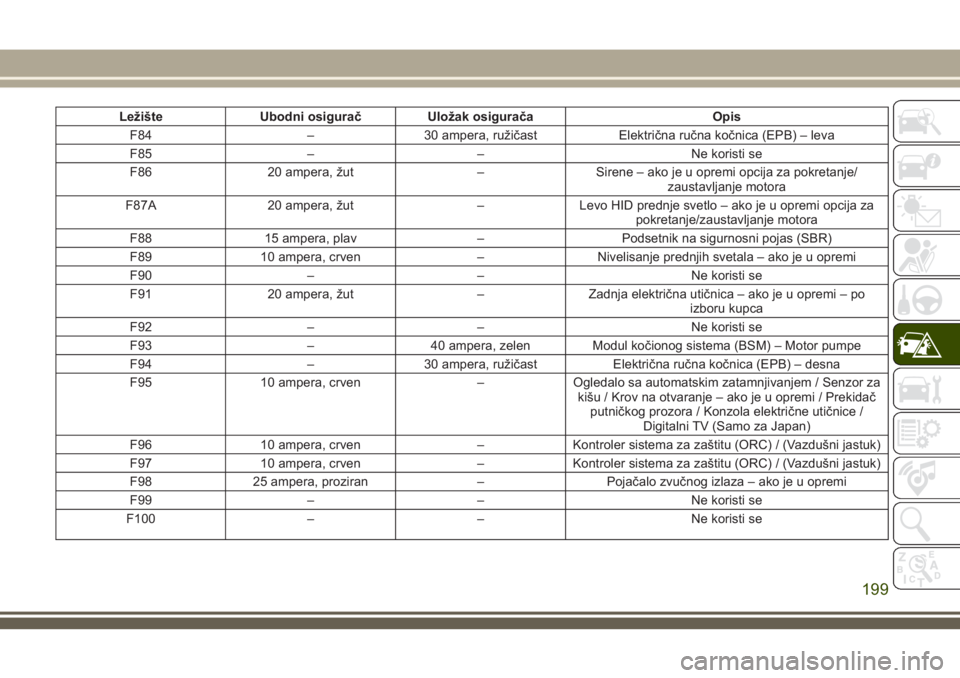

Ležište Ubodni osigurač UIožak osigurača Opis
F84 – 30 ampera, ružičast Električna ručna kočnica (EPB) – leva
F85 – – Ne koristi se
F86 20 ampera, žut – Sirene – ako je u opremi opcija za pokretanje/
zaustavljanje motora
F87A 20 ampera, žut – Levo HID prednje svetlo – ako je u opremi opcija za
pokretanje/zaustavljanje motora
F88 15 ampera, plav – Podsetnik na sigurnosni pojas (SBR)
F89 10 ampera, crven – Nivelisanje prednjih svetala – ako je u opremi
F90 – – Ne koristi se
F91 20 ampera, žut – Zadnja električna utičnica – ako je u opremi – po
izboru kupca
F92 – – Ne koristi se
F93 – 40 ampera, zelen Modul kočionog sistema (BSM) – Motor pumpe
F94 – 30 ampera, ružičast Električna ručna kočnica (EPB) – desna
F95 10 ampera, crven – Ogledalo sa automatskim zatamnjivanjem / Senzor za
kišu / Krov na otvaranje – ako je u opremi / Prekidač
putničkog prozora / Konzola električne utičnice /
Digitalni TV (Samo za Japan)
F96 10 ampera, crven – Kontroler sistema za zaštitu (ORC) / (Vazdušni jastuk)
F97 10 ampera, crven – Kontroler sistema za zaštitu (ORC) / (Vazdušni jastuk)
F98 25 ampera, proziran – Pojačalo zvučnog izlaza – ako je u opremi
F99 – – Ne koristi se
F100 – – Ne koristi se
199

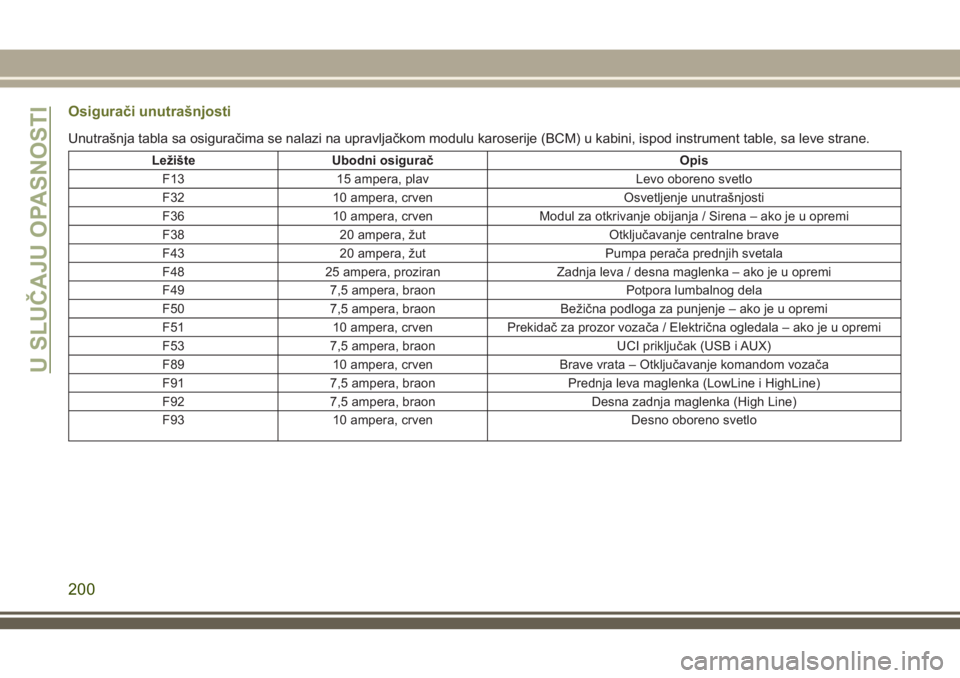

Osigurači unutrašnjosti
Unutrašnja tabla sa osiguračima se nalazi na upravljačkom modulu karoserije (BCM) u kabini, ispod instrument table, sa leve strane.
Ležište Ubodni osigurač Opis
F13 15 ampera, plav Levo oboreno svetlo
F32 10 ampera, crven Osvetljenje unutrašnjosti
F36 10 ampera, crven Modul za otkrivanje obijanja / Sirena – ako je u opremi
F38 20 ampera, žut Otključavanje centralne brave
F43 20 ampera, žut Pumpa perača prednjih svetala
F48 25 ampera, proziran Zadnja leva / desna maglenka – ako je u opremi
F49 7,5 ampera, braon Potpora lumbalnog dela
F50 7,5 ampera, braon Bežična podloga za punjenje – ako je u opremi
F51 10 ampera, crven Prekidač za prozor vozača / Električna ogledala – ako je u opremi
F53 7,5 ampera, braon UCI priključak (USB i AUX)
F89 10 ampera, crven Brave vrata – Otključavanje komandom vozača
F91 7,5 ampera, braon Prednja leva maglenka (LowLine i HighLine)
F92 7,5 ampera, braon Desna zadnja maglenka (High Line)
F93 10 ampera, crven Desno oboreno svetlo
U SLUČAJU OPASNOSTI
200

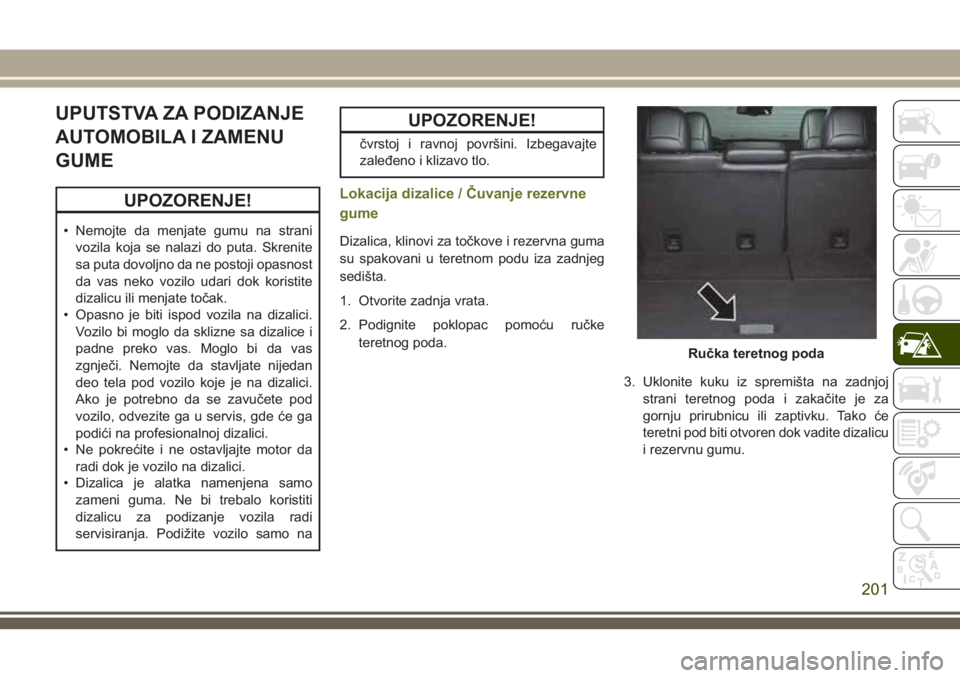

UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU
GUME
UPOZORENJE!
• Nemojte da menjate gumu na strani
vozila koja se nalazi do puta. Skrenite
sa puta dovoljno da ne postoji opasnost
da vas neko vozilo udari dok koristite
dizalicu ili menjate točak.
• Opasno je biti ispod vozila na dizalici.
Vozilo bi moglo da sklizne sa dizalice i
padne preko vas. Moglo bi da vas
zgnječi. Nemojte da stavljate nijedan
deo tela pod vozilo koje je na dizalici.
Ako je potrebno da se zavučete pod
vozilo, odvezite ga u servis, gde će ga
podići na profesionalnoj dizalici.
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
• Dizalica je alatka namenjena samo
zameni guma. Ne bi trebalo koristiti
dizalicu za podizanje vozila radi
servisiranja. Podižite vozilo samo na
UPOZORENJE!
čvrstoj i ravnoj površini. Izbegavajte
zaleđeno i klizavo tlo.
Lokacija dizalice / Čuvanje rezervne
gume
Dizalica, klinovi za točkove i rezervna guma
su spakovani u teretnom podu iza zadnjeg
sedišta.
1. Otvorite zadnja vrata.
2. Podignite poklopac pomoću ručke
teretnog poda.
3. Uklonite kuku iz spremišta na zadnjoj
strani teretnog poda i zakačite je za
gornju prirubnicu ili zaptivku. Tako će
teretni pod biti otvoren dok vadite dizalicu
i rezervnu gumu.
Ručka teretnog poda
201

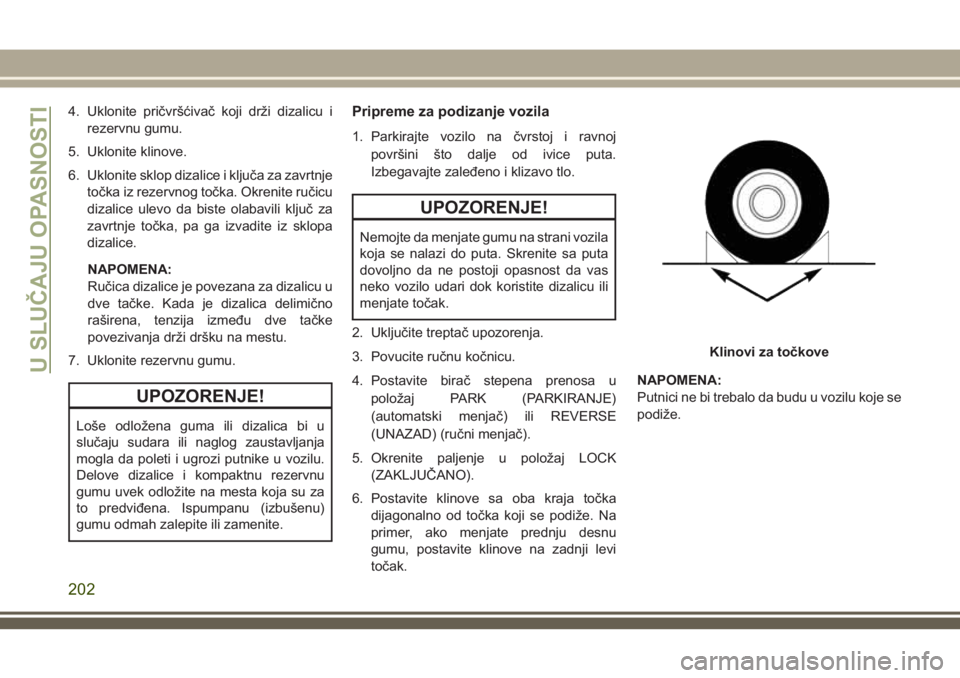

4. Uklonite pričvršćivač koji drži dizalicu i
rezervnu gumu.
5. Uklonite klinove.
6. Uklonite sklop dizalice i ključa za zavrtnje
točka iz rezervnog točka. Okrenite ručicu
dizalice ulevo da biste olabavili ključ za
zavrtnje točka, pa ga izvadite iz sklopa
dizalice.
NAPOMENA:
Ručica dizalice je povezana za dizalicu u
dve tačke. Kada je dizalica delimično
raširena, tenzija između dve tačke
povezivanja drži dršku na mestu.
7. Uklonite rezervnu gumu.
UPOZORENJE!
Loše odložena guma ili dizalica bi u
slučaju sudara ili naglog zaustavljanja
mogla da poleti i ugrozi putnike u vozilu.
Delove dizalice i kompaktnu rezervnu
gumu uvek odložite na mesta koja su za
to predviđena. Ispumpanu (izbušenu)
gumu odmah zalepite ili zamenite.
Pripreme za podizanje vozila
1. Parkirajte vozilo na čvrstoj i ravnoj
površini što dalje od ivice puta.
Izbegavajte zaleđeno i klizavo tlo.
UPOZORENJE!
Nemojte da menjate gumu na strani vozila
koja se nalazi do puta. Skrenite sa puta
dovoljno da ne postoji opasnost da vas
neko vozilo udari dok koristite dizalicu ili
menjate točak.
2. Uključite treptač upozorenja.
3. Povucite ručnu kočnicu.
4. Postavite birač stepena prenosa u
položaj PARK (PARKIRANJE)
(automatski menjač) ili REVERSE
(UNAZAD) (ručni menjač).
5. Okrenite paljenje u položaj LOCK
(ZAKLJUČANO).
6. Postavite klinove sa oba kraja točka
dijagonalno od točka koji se podiže. Na
primer, ako menjate prednju desnu
gumu, postavite klinove na zadnji levi
točak.NAPOMENA:
Putnici ne bi trebalo da budu u vozilu koje se
podiže.
Klinovi za točkove
U SLUČAJU OPASNOSTI
202

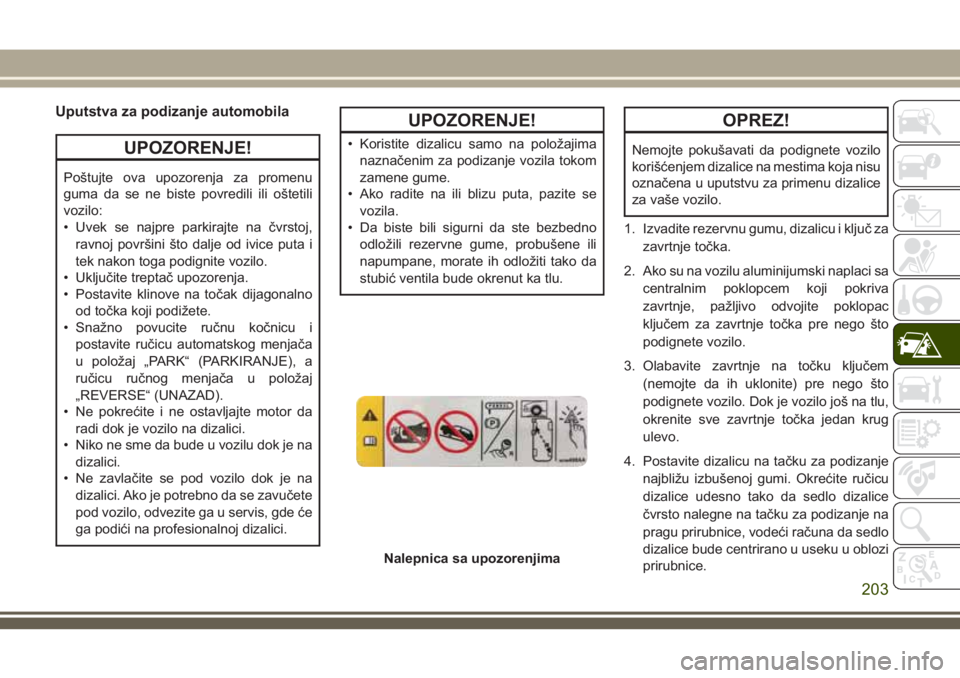

Uputstva za podizanje automobila
UPOZORENJE!
Poštujte ova upozorenja za promenu
guma da se ne biste povredili ili oštetili
vozilo:
• Uvek se najpre parkirajte na čvrstoj,
ravnoj površini što dalje od ivice puta i
tek nakon toga podignite vozilo.
• Uključite treptač upozorenja.
• Postavite klinove na točak dijagonalno
od točka koji podižete.
• Snažno povucite ručnu kočnicu i
postavite ručicu automatskog menjača
u položaj „PARK“ (PARKIRANJE), a
ručicu ručnog menjača u položaj
„REVERSE“ (UNAZAD).
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
• Niko ne sme da bude u vozilu dok je na
dizalici.
• Ne zavlačite se pod vozilo dok je na
dizalici. Ako je potrebno da se zavučete
pod vozilo, odvezite ga u servis, gde će
ga podići na profesionalnoj dizalici.
UPOZORENJE!
• Koristite dizalicu samo na položajima
naznačenim za podizanje vozila tokom
zamene gume.
• Ako radite na ili blizu puta, pazite se
vozila.
• Da biste bili sigurni da ste bezbedno
odložili rezervne gume, probušene ili
napumpane, morate ih odložiti tako da
stubić ventila bude okrenut ka tlu.
OPREZ!
Nemojte pokušavati da podignete vozilo
korišćenjem dizalice na mestima koja nisu
označena u uputstvu za primenu dizalice
za vaše vozilo.
1. Izvadite rezervnu gumu, dizalicu i ključ za
zavrtnje točka.
2. Ako su na vozilu aluminijumski naplaci sa
centralnim poklopcem koji pokriva
zavrtnje, pažljivo odvojite poklopac
ključem za zavrtnje točka pre nego što
podignete vozilo.
3. Olabavite zavrtnje na točku ključem
(nemojte da ih uklonite) pre nego što
podignete vozilo. Dok je vozilo još na tlu,
okrenite sve zavrtnje točka jedan krug
ulevo.
4. Postavite dizalicu na tačku za podizanje
najbližu izbušenoj gumi. Okrećite ručicu
dizalice udesno tako da sedlo dizalice
čvrsto nalegne na tačku za podizanje na
pragu prirubnice, vodeći računa da sedlo
dizalice bude centrirano u useku u oblozi
prirubnice.
Nalepnica sa upozorenjima
203

5. Podignite vozilo samo koliko je dovoljno
za skidanje izbušene gume.
UPOZORENJE!
Podizanje vozila više nego što je potrebno
može smanjiti njegovu stabilnost. Moglo
bi da sklizne sa dizalice i povredi nekog.
Podignite vozilo samo koliko je potrebno
da biste skinuli točak.

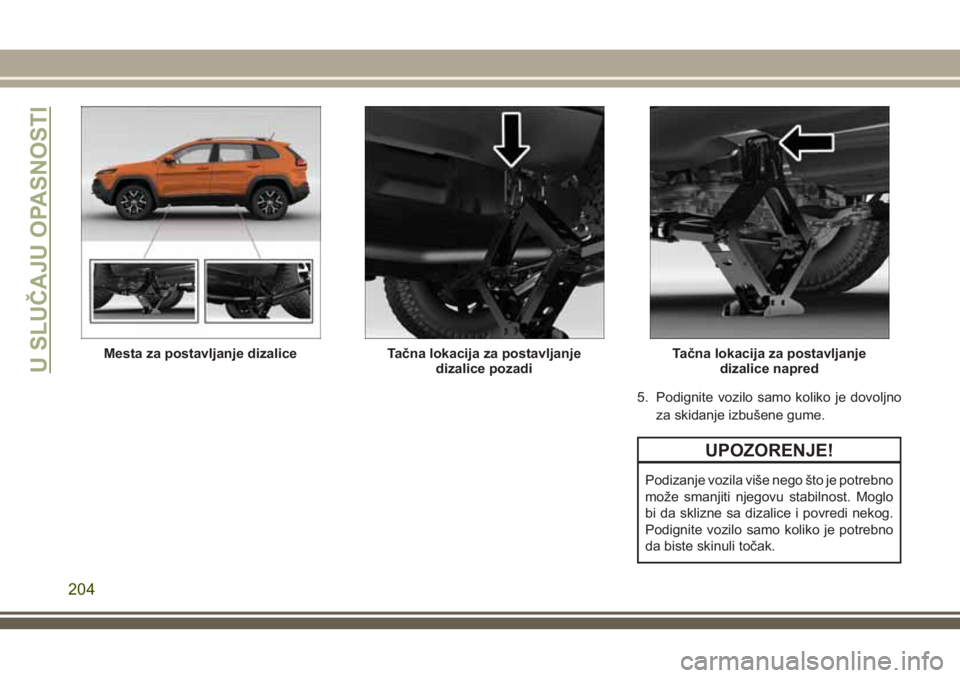

Mesta za postavljanje dizaliceTačna lokacija za postavljanje
dizalice pozadiTačna lokacija za postavljanje
dizalice napredU SLUČAJU OPASNOSTI
204

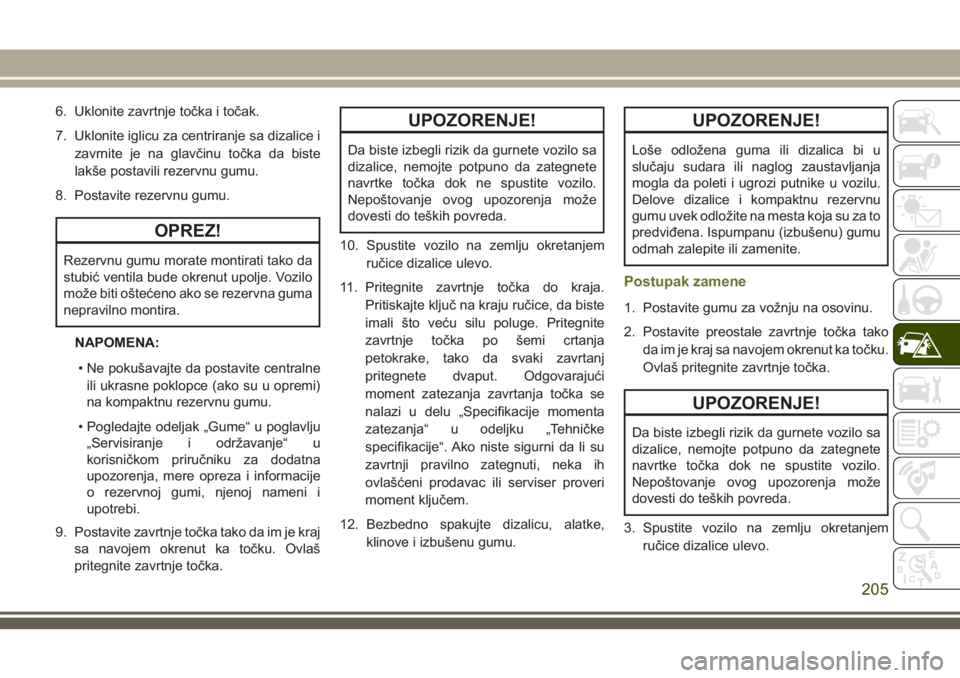

6. Uklonite zavrtnje točka i točak.
7. Uklonite iglicu za centriranje sa dizalice i
zavrnite je na glavčinu točka da biste
lakše postavili rezervnu gumu.
8. Postavite rezervnu gumu.
OPREZ!
Rezervnu gumu morate montirati tako da
stubić ventila bude okrenut upolje. Vozilo
može biti oštećeno ako se rezervna guma
nepravilno montira.
NAPOMENA:
• Ne pokušavajte da postavite centralne
ili ukrasne poklopce (ako su u opremi)
na kompaktnu rezervnu gumu.
• Pogledajte odeljak „Gume“ u poglavlju
„Servisiranje i održavanje“ u
korisničkom priručniku za dodatna
upozorenja, mere opreza i informacije
o rezervnoj gumi, njenoj nameni i
upotrebi.
9. Postavite zavrtnje točka tako da im je kraj
sa navojem okrenut ka točku. Ovlaš
pritegnite zavrtnje točka.
UPOZORENJE!
Da biste izbegli rizik da gurnete vozilo sa
dizalice, nemojte potpuno da zategnete
navrtke točka dok ne spustite vozilo.
Nepoštovanje ovog upozorenja može
dovesti do teških povreda.
10. Spustite vozilo na zemlju okretanjem
ručice dizalice ulevo.
11. Pritegnite zavrtnje točka do kraja.
Pritiskajte ključ na kraju ručice, da biste
imali što veću silu poluge. Pritegnite
zavrtnje točka po šemi crtanja
petokrake, tako da svaki zavrtanj
pritegnete dvaput. Odgovarajući
moment zatezanja zavrtanja točka se
nalazi u delu „Specifikacije momenta
zatezanja“ u odeljku „Tehničke
specifikacije“. Ako niste sigurni da li su
zavrtnji pravilno zategnuti, neka ih
ovlašćeni prodavac ili serviser proveri
moment ključem.
12. Bezbedno spakujte dizalicu, alatke,
klinove i izbušenu gumu.
UPOZORENJE!
Loše odložena guma ili dizalica bi u
slučaju sudara ili naglog zaustavljanja
mogla da poleti i ugrozi putnike u vozilu.
Delove dizalice i kompaktnu rezervnu
gumu uvek odložite na mesta koja su za to
predviđena. Ispumpanu (izbušenu) gumu
odmah zalepite ili zamenite.
Postupak zamene
1. Postavite gumu za vožnju na osovinu.
2. Postavite preostale zavrtnje točka tako
da im je kraj sa navojem okrenut ka točku.
Ovlaš pritegnite zavrtnje točka.
UPOZORENJE!
Da biste izbegli rizik da gurnete vozilo sa
dizalice, nemojte potpuno da zategnete
navrtke točka dok ne spustite vozilo.
Nepoštovanje ovog upozorenja može
dovesti do teških povreda.
3. Spustite vozilo na zemlju okretanjem
ručice dizalice ulevo.
205

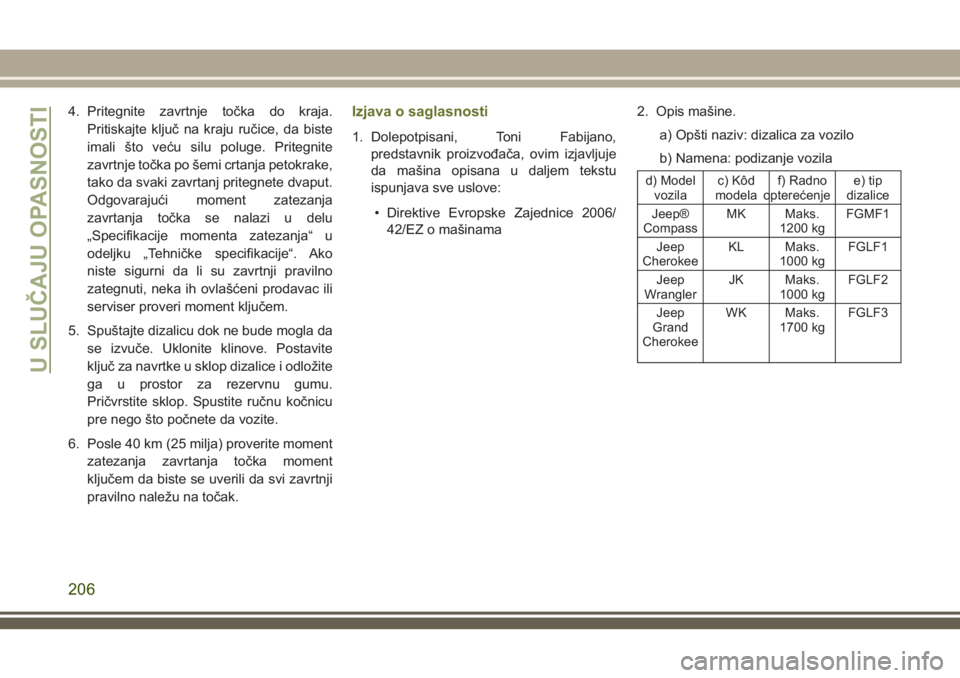

4. Pritegnite zavrtnje točka do kraja.
Pritiskajte ključ na kraju ručice, da biste
imali što veću silu poluge. Pritegnite
zavrtnje točka po šemi crtanja petokrake,
tako da svaki zavrtanj pritegnete dvaput.
Odgovarajući moment zatezanja
zavrtanja točka se nalazi u delu
„Specifikacije momenta zatezanja“ u
odeljku „Tehničke specifikacije“. Ako
niste sigurni da li su zavrtnji pravilno
zategnuti, neka ih ovlašćeni prodavac ili
serviser proveri moment ključem.
5. Spuštajte dizalicu dok ne bude mogla da
se izvuče. Uklonite klinove. Postavite
ključ za navrtke u sklop dizalice i odložite
ga u prostor za rezervnu gumu.
Pričvrstite sklop. Spustite ručnu kočnicu
pre nego što počnete da vozite.
6. Posle 40 km (25 milja) proverite moment
zatezanja zavrtanja točka moment
ključem da biste se uverili da svi zavrtnji

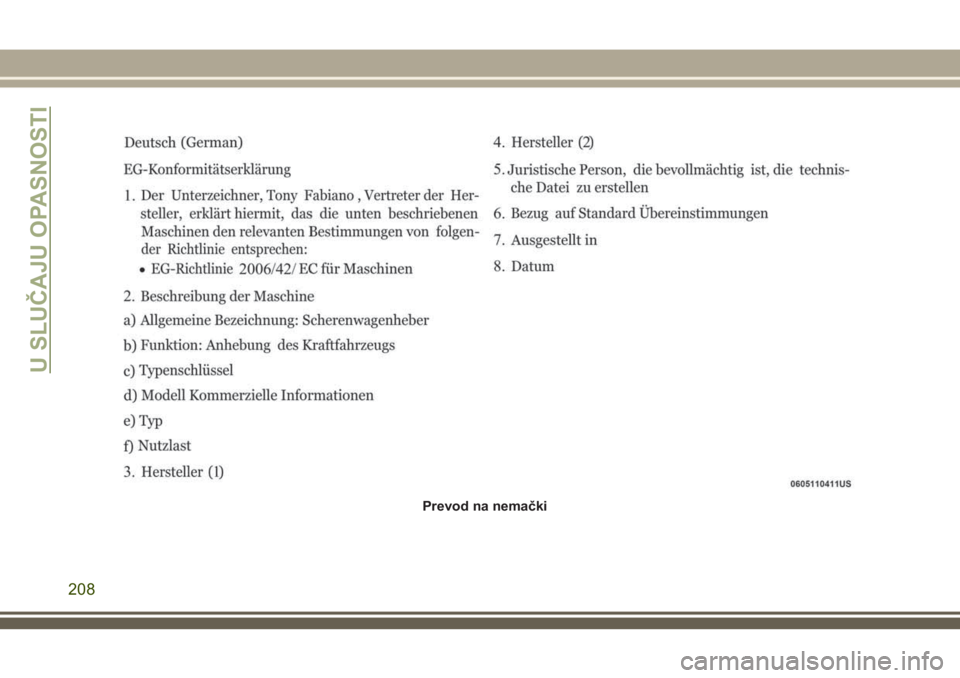

pravilno naležu na točak.Izjava o saglasnosti
1. Dolepotpisani, Toni Fabijano,
predstavnik proizvođača, ovim izjavljuje
da mašina opisana u daljem tekstu
ispunjava sve uslove:
• Direktive Evropske Zajednice 2006/
42/EZ o mašinama2. Opis mašine.
a) Opšti naziv: dizalica za vozilo
b) Namena: podizanje vozila
d) Model
vozilac) Kôd
modelaf) Radno
opterećenjee) tip
dizalice
Jeep®
CompassMK Maks.
1200 kgFGMF1
Jeep
CherokeeKL Maks.
1000 kgFGLF1
Jeep
WranglerJK Maks.
1000 kgFGLF2
Jeep
Grand
CherokeeWK Maks.
1700 kgFGLF3
U SLUČAJU OPASNOSTI
206

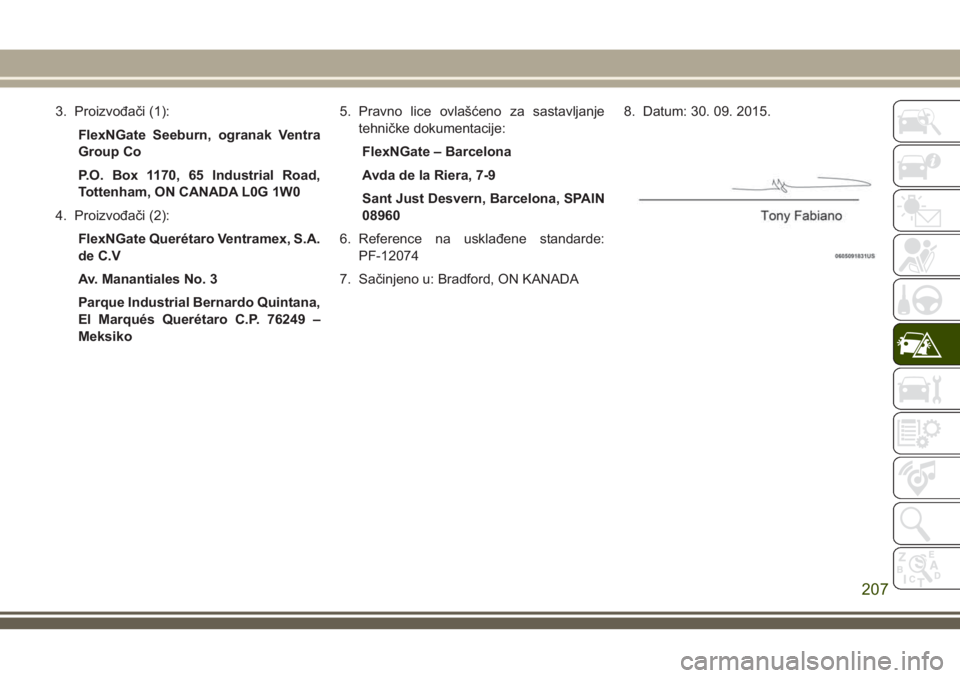

3. Proizvođači (1):
FlexNGate Seeburn, ogranak Ventra
Group Co
P.O. Box 1170, 65 Industrial Road,
Tottenham, ON CANADA L0G 1W0
4. Proizvođači (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Meksiko5. Pravno lice ovlašćeno za sastavljanje
tehničke dokumentacije:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Reference na usklađene standarde:
PF-12074
7. Sačinjeno u: Bradford, ON KANADA8. Datum: 30. 09. 2015.
207

Prevod na nemački
U SLUČAJU OPASNOSTI
208
