JEEP CHEROKEE 2018 Knjižica za upotrebu i održavanje (in Serbian)

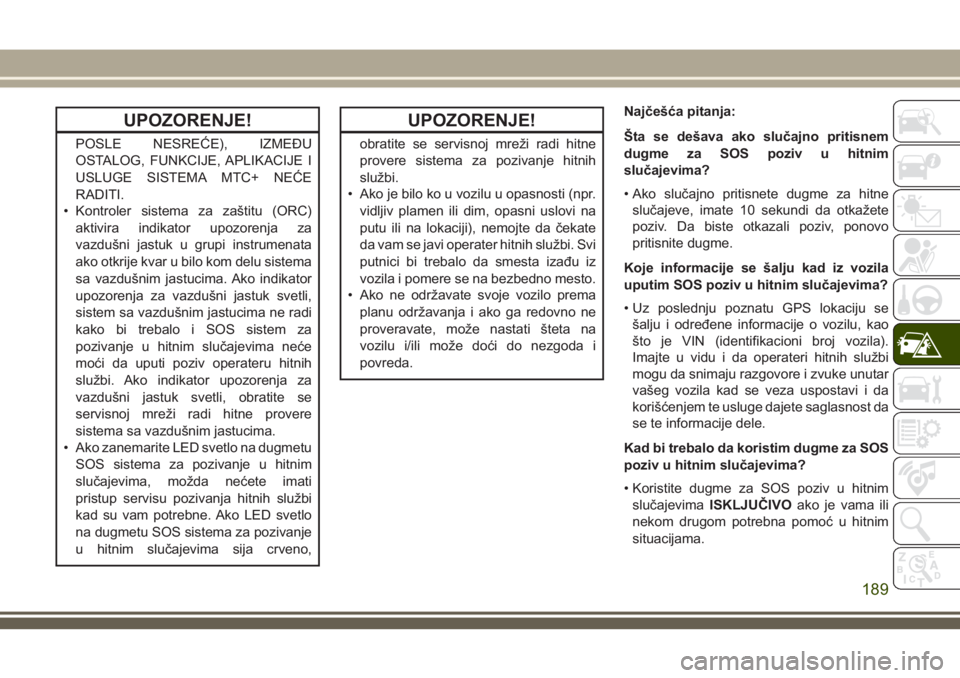

UPOZORENJE!
POSLE NESREĆE), IZMEĐU
OSTALOG, FUNKCIJE, APLIKACIJE I
USLUGE SISTEMA MTC+ NEĆE
RADITI.
• Kontroler sistema za zaštitu (ORC)
aktivira indikator upozorenja za
vazdušni jastuk u grupi instrumenata
ako otkrije kvar u bilo kom delu sistema
sa vazdušnim jastucima. Ako indikator
upozorenja za vazdušni jastuk svetli,
sistem sa vazdušnim jastucima ne radi
kako bi trebalo i SOS sistem za
pozivanje u hitnim slučajevima neće
moći da uputi poziv operateru hitnih
službi. Ako indikator upozorenja za
vazdušni jastuk svetli, obratite se
servisnoj mreži radi hitne provere
sistema sa vazdušnim jastucima.
• Ako zanemarite LED svetlo na dugmetu
SOS sistema za pozivanje u hitnim
slučajevima, možda nećete imati
pristup servisu pozivanja hitnih službi
kad su vam potrebne. Ako LED svetlo
na dugmetu SOS sistema za pozivanje
u hitnim slučajevima sija crveno,
UPOZORENJE!
obratite se servisnoj mreži radi hitne
provere sistema za pozivanje hitnih
službi.
• Ako je bilo ko u vozilu u opasnosti (npr.
vidljiv plamen ili dim, opasni uslovi na
putu ili na lokaciji), nemojte da čekate
da vam se javi operater hitnih službi. Svi
putnici bi trebalo da smesta izađu iz
vozila i pomere se na bezbedno mesto.
• Ako ne održavate svoje vozilo prema
planu održavanja i ako ga redovno ne
proveravate, može nastati šteta na
vozilu i/ili može doći do nezgoda i
povreda.Najčešća pitanja:
Šta se dešava ako slučajno pritisnem
dugme za SOS poziv u hitnim
slučajevima?
• Ako slučajno pritisnete dugme za hitne
slučajeve, imate 10 sekundi da otkažete
poziv. Da biste otkazali poziv, ponovo
pritisnite dugme.
Koje informacije se šalju kad iz vozila
uputim SOS poziv u hitnim slučajevima?
• Uz poslednju poznatu GPS lokaciju se
šalju i određene informacije o vozilu, kao
što je VIN (identifikacioni broj vozila).
Imajte u vidu i da operateri hitnih službi
mogu da snimaju razgovore i zvuke unutar
vašeg vozila kad se veza uspostavi i da
korišćenjem te usluge dajete saglasnost da
se te informacije dele.
Kad bi trebalo da koristim dugme za SOS
poziv u hitnim slučajevima?
• Koristite dugme za SOS poziv u hitnim
slučajevimaISKLJUČIVOako je vama ili
nekom drugom potrebna pomoć u hitnim
situacijama.
189

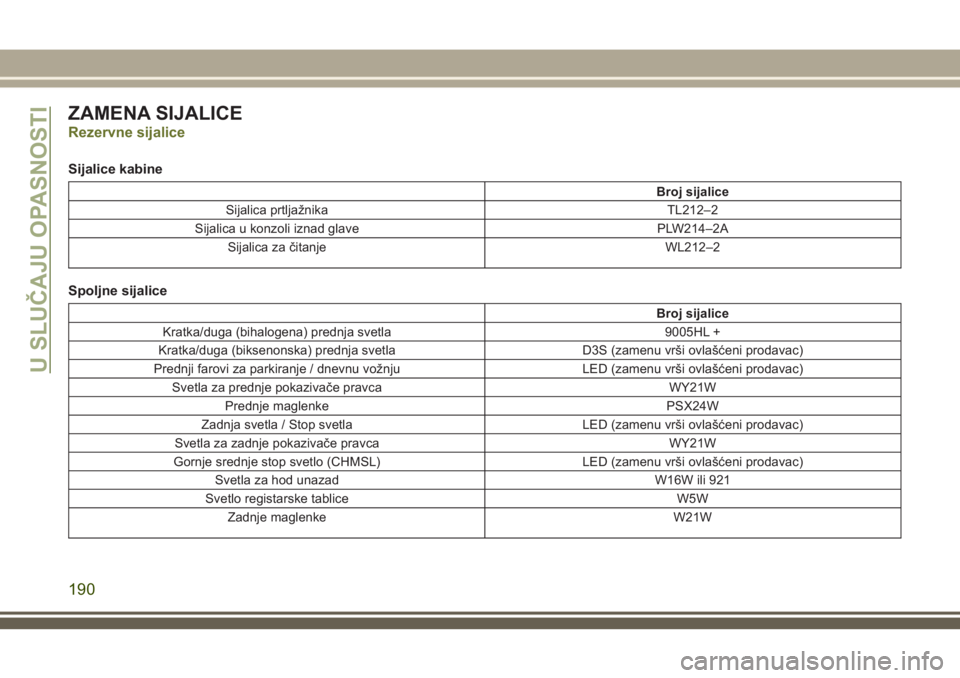

ZAMENA SIJALICE
Rezervne sijalice
Sijalice kabine
Broj sijalice
Sijalica prtljažnika TL212–2
Sijalica u konzoli iznad glave PLW214–2A
Sijalica za čitanje WL212–2
Spoljne sijalice
Broj sijalice
Kratka/duga (bihalogena) prednja svetla 9005HL +
Kratka/duga (biksenonska) prednja svetla D3S (zamenu vrši ovlašćeni prodavac)
Prednji farovi za parkiranje / dnevnu vožnju LED (zamenu vrši ovlašćeni prodavac)
Svetla za prednje pokazivače pravca WY21W
Prednje maglenke PSX24W
Zadnja svetla / Stop svetla LED (zamenu vrši ovlašćeni prodavac)
Svetla za zadnje pokazivače pravca WY21W
Gornje srednje stop svetlo (CHMSL) LED (zamenu vrši ovlašćeni prodavac)
Svetla za hod unazad W16W ili 921
Svetlo registarske tablice W5W
Zadnje maglenke W21W
U SLUČAJU OPASNOSTI
190

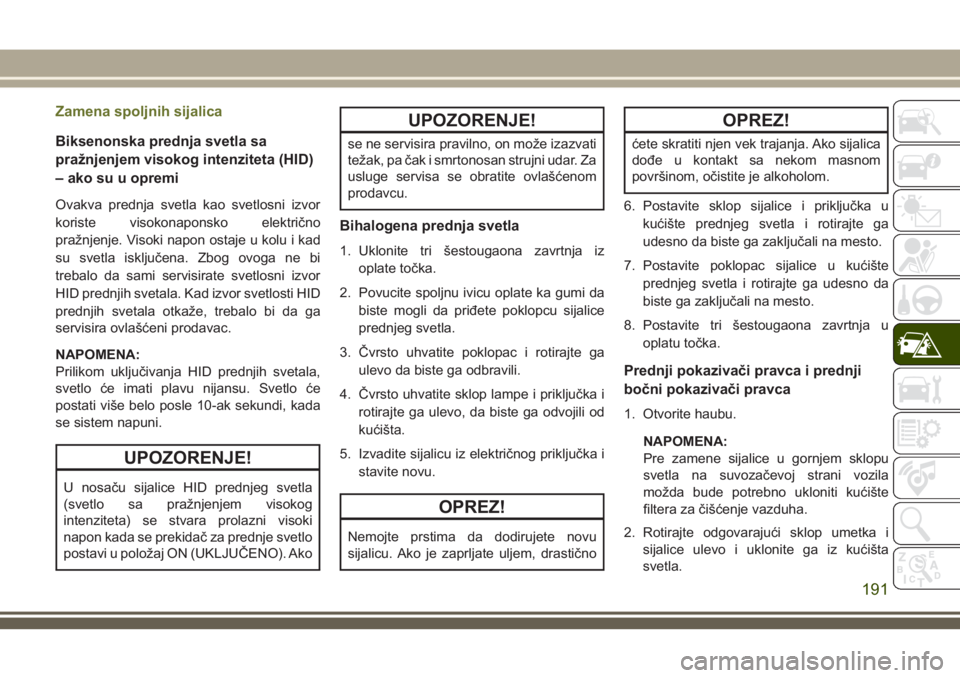

Zamena spoljnih sijalica
Biksenonska prednja svetla sa
pražnjenjem visokog intenziteta (HID)
– ako su u opremi
Ovakva prednja svetla kao svetlosni izvor
koriste visokonaponsko električno
pražnjenje. Visoki napon ostaje u kolu i kad
su svetla isključena. Zbog ovoga ne bi
trebalo da sami servisirate svetlosni izvor
HID prednjih svetala. Kad izvor svetlosti HID
prednjih svetala otkaže, trebalo bi da ga
servisira ovlašćeni prodavac.
NAPOMENA:
Prilikom uključivanja HID prednjih svetala,
svetlo će imati plavu nijansu. Svetlo će
postati više belo posle 10-ak sekundi, kada
se sistem napuni.
UPOZORENJE!
U nosaču sijalice HID prednjeg svetla
(svetlo sa pražnjenjem visokog
intenziteta) se stvara prolazni visoki
napon kada se prekidač za prednje svetlo
postavi u položaj ON (UKLJUČENO). Ako
UPOZORENJE!
se ne servisira pravilno, on može izazvati
težak, pa čak i smrtonosan strujni udar. Za
usluge servisa se obratite ovlašćenom
prodavcu.
Bihalogena prednja svetla
1. Uklonite tri šestougaona zavrtnja iz
oplate točka.
2. Povucite spoljnu ivicu oplate ka gumi da
biste mogli da priđete poklopcu sijalice
prednjeg svetla.
3. Čvrsto uhvatite poklopac i rotirajte ga
ulevo da biste ga odbravili.
4. Čvrsto uhvatite sklop lampe i priključka i
rotirajte ga ulevo, da biste ga odvojili od
kućišta.
5. Izvadite sijalicu iz električnog priključka i
stavite novu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
OPREZ!
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
6. Postavite sklop sijalice i priključka u
kućište prednjeg svetla i rotirajte ga
udesno da biste ga zaključali na mesto.
7. Postavite poklopac sijalice u kućište
prednjeg svetla i rotirajte ga udesno da
biste ga zaključali na mesto.
8. Postavite tri šestougaona zavrtnja u
oplatu točka.
Prednji pokazivači pravca i prednji
bočni pokazivači pravca
1. Otvorite haubu.
NAPOMENA:
Pre zamene sijalice u gornjem sklopu
svetla na suvozačevoj strani vozila
možda bude potrebno ukloniti kućište
filtera za čišćenje vazduha.
2. Rotirajte odgovarajući sklop umetka i
sijalice ulevo i uklonite ga iz kućišta
svetla.
191

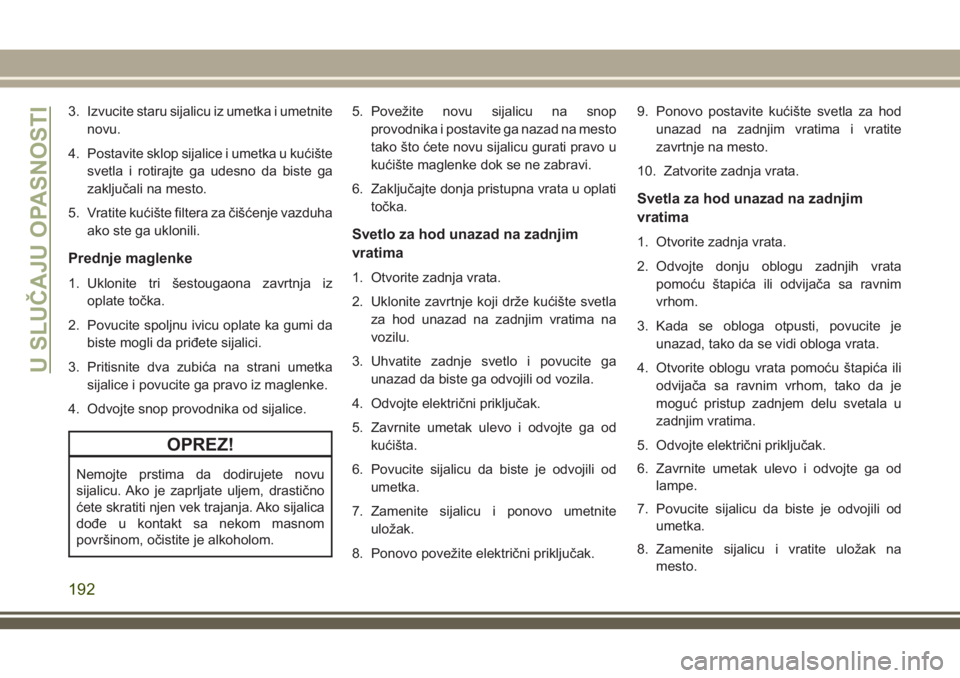

3. Izvucite staru sijalicu iz umetka i umetnite
novu.
4. Postavite sklop sijalice i umetka u kućište
svetla i rotirajte ga udesno da biste ga
zaključali na mesto.
5. Vratite kućište filtera za čišćenje vazduha
ako ste ga uklonili.
Prednje maglenke
1. Uklonite tri šestougaona zavrtnja iz
oplate točka.
2. Povucite spoljnu ivicu oplate ka gumi da
biste mogli da priđete sijalici.
3. Pritisnite dva zubića na strani umetka
sijalice i povucite ga pravo iz maglenke.
4. Odvojte snop provodnika od sijalice.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.5. Povežite novu sijalicu na snop
provodnika i postavite ga nazad na mesto
tako što ćete novu sijalicu gurati pravo u
kućište maglenke dok se ne zabravi.
6. Zaključajte donja pristupna vrata u oplati
točka.
Svetlo za hod unazad na zadnjim
vratima
1. Otvorite zadnja vrata.
2. Uklonite zavrtnje koji drže kućište svetla
za hod unazad na zadnjim vratima na
vozilu.
3. Uhvatite zadnje svetlo i povucite ga
unazad da biste ga odvojili od vozila.
4. Odvojte električni priključak.
5. Zavrnite umetak ulevo i odvojte ga od
kućišta.
6. Povucite sijalicu da biste je odvojili od
umetka.
7. Zamenite sijalicu i ponovo umetnite
uložak.
8. Ponovo povežite električni priključak.9. Ponovo postavite kućište svetla za hod
unazad na zadnjim vratima i vratite
zavrtnje na mesto.
10. Zatvorite zadnja vrata.
Svetla za hod unazad na zadnjim
vratima
1. Otvorite zadnja vrata.
2. Odvojte donju oblogu zadnjih vrata
pomoću štapića ili odvijača sa ravnim
vrhom.
3. Kada se obloga otpusti, povucite je
unazad, tako da se vidi obloga vrata.
4. Otvorite oblogu vrata pomoću štapića ili
odvijača sa ravnim vrhom, tako da je
moguć pristup zadnjem delu svetala u
zadnjim vratima.
5. Odvojte električni priključak.
6. Zavrnite umetak ulevo i odvojte ga od
lampe.
7. Povucite sijalicu da biste je odvojili od
umetka.
8. Zamenite sijalicu i vratite uložak na
mesto.
U SLUČAJU OPASNOSTI
192

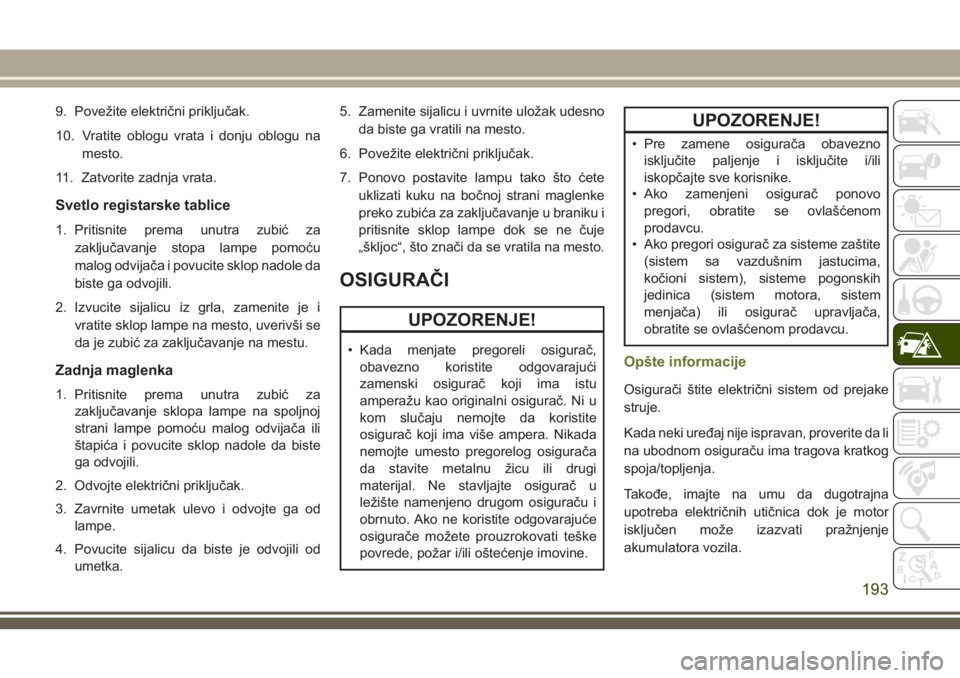

9. Povežite električni priključak.
10. Vratite oblogu vrata i donju oblogu na
mesto.
11. Zatvorite zadnja vrata.
Svetlo registarske tablice
1. Pritisnite prema unutra zubić za
zaključavanje stopa lampe pomoću
malog odvijača i povucite sklop nadole da
biste ga odvojili.
2. Izvucite sijalicu iz grla, zamenite je i
vratite sklop lampe na mesto, uverivši se
da je zubić za zaključavanje na mestu.
Zadnja maglenka
1. Pritisnite prema unutra zubić za
zaključavanje sklopa lampe na spoljnoj
strani lampe pomoću malog odvijača ili
štapića i povucite sklop nadole da biste
ga odvojili.
2. Odvojte električni priključak.
3. Zavrnite umetak ulevo i odvojte ga od
lampe.
4. Povucite sijalicu da biste je odvojili od
umetka.5. Zamenite sijalicu i uvrnite uložak udesno
da biste ga vratili na mesto.
6. Povežite električni priključak.
7. Ponovo postavite lampu tako što ćete
uklizati kuku na bočnoj strani maglenke
preko zubića za zaključavanje u braniku i
pritisnite sklop lampe dok se ne čuje
„škljoc“, što znači da se vratila na mesto.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
materijal. Ne stavljajte osigurač u
ležište namenjeno drugom osiguraču i
obrnuto. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
UPOZORENJE!
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.
Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.
Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
193

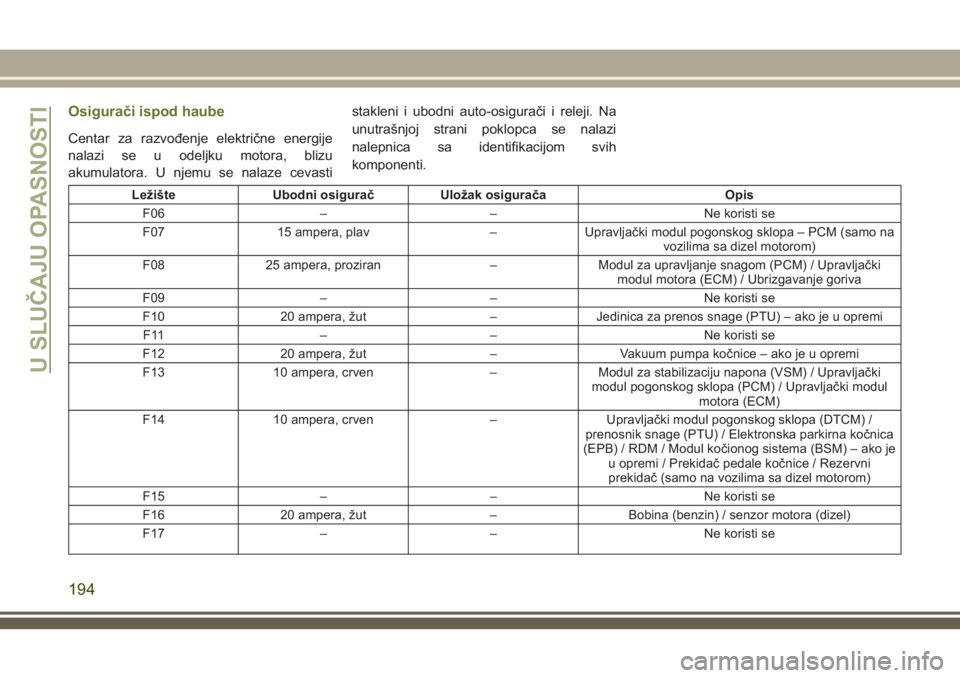

Osigurači ispod haube
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu
akumulatora. U njemu se nalaze cevastistakleni i ubodni auto-osigurači i releji. Na
unutrašnjoj strani poklopca se nalazi
nalepnica sa identifikacijom svih
komponenti.
Ležište Ubodni osigurač UIožak osigurača Opis
F06 – – Ne koristi se
F07 15 ampera, plav – Upravljački modul pogonskog sklopa – PCM (samo na
vozilima sa dizel motorom)
F08 25 ampera, proziran – Modul za upravljanje snagom (PCM) / Upravljački
modul motora (ECM) / Ubrizgavanje goriva
F09 – – Ne koristi se
F10 20 ampera, žut – Jedinica za prenos snage (PTU) – ako je u opremi
F11 – – Ne koristi se
F12 20 ampera, žut – Vakuum pumpa kočnice – ako je u opremi
F13 10 ampera, crven – Modul za stabilizaciju napona (VSM) / Upravljački
modul pogonskog sklopa (PCM) / Upravljački modul
motora (ECM)
F14 10 ampera, crven – Upravljački modul pogonskog sklopa (DTCM) /
prenosnik snage (PTU) / Elektronska parkirna kočnica
(EPB) / RDM / Modul kočionog sistema (BSM) – ako je
u opremi / Prekidač pedale kočnice / Rezervni
prekidač (samo na vozilima sa dizel motorom)
F15 – – Ne koristi se
F16 20 ampera, žut – Bobina (benzin) / senzor motora (dizel)
F17 – – Ne koristi se
U SLUČAJU OPASNOSTI
194

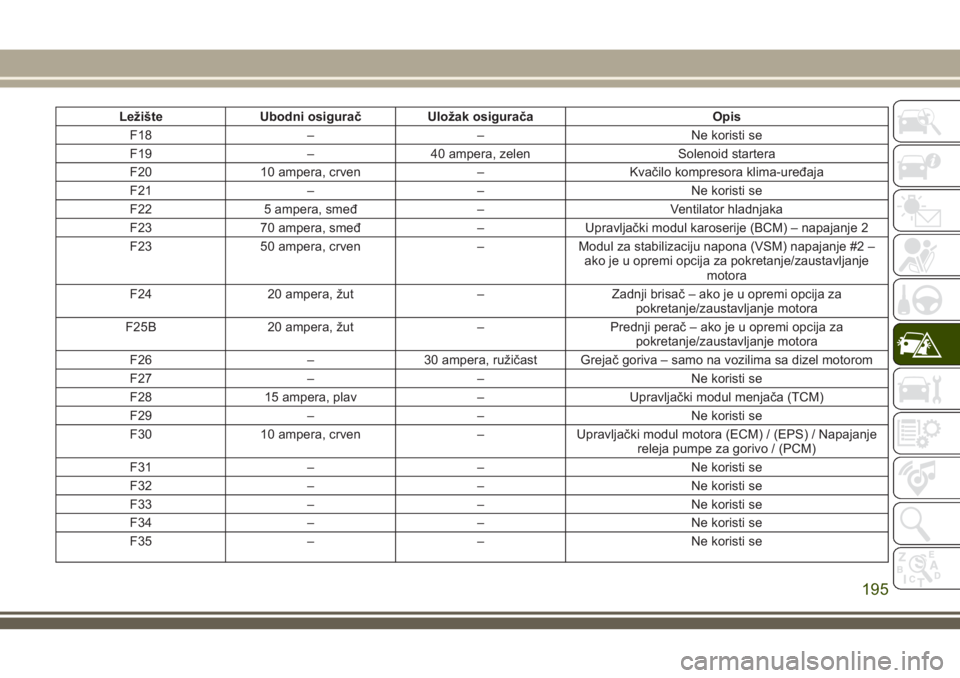

Ležište Ubodni osigurač UIožak osigurača Opis
F18 – – Ne koristi se
F19 – 40 ampera, zelen Solenoid startera
F20 10 ampera, crven – Kvačilo kompresora klima-uređaja
F21 – – Ne koristi se
F22 5 ampera, smeđ – Ventilator hladnjaka
F23 70 ampera, smeđ – Upravljački modul karoserije (BCM) – napajanje 2
F23 50 ampera, crven – Modul za stabilizaciju napona (VSM) napajanje #2 –
ako je u opremi opcija za pokretanje/zaustavljanje
motora
F24 20 ampera, žut – Zadnji brisač – ako je u opremi opcija za
pokretanje/zaustavljanje motora
F25B 20 ampera, žut – Prednji perač – ako je u opremi opcija za
pokretanje/zaustavljanje motora
F26 – 30 ampera, ružičast Grejač goriva – samo na vozilima sa dizel motorom
F27 – – Ne koristi se
F28 15 ampera, plav – Upravljački modul menjača (TCM)
F29 – – Ne koristi se
F30 10 ampera, crven – Upravljački modul motora (ECM) / (EPS) / Napajanje
releja pumpe za gorivo / (PCM)
F31 – – Ne koristi se
F32 – – Ne koristi se
F33 – – Ne koristi se
F34 – – Ne koristi se
F35 – – Ne koristi se
195

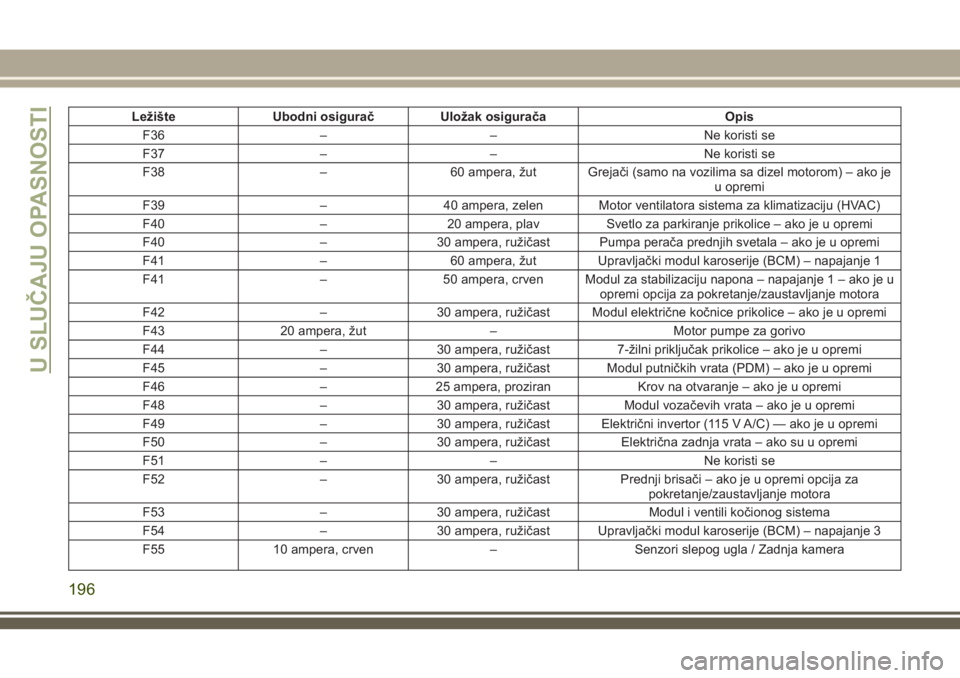

Ležište Ubodni osigurač UIožak osigurača Opis
F36 – – Ne koristi se
F37 – – Ne koristi se
F38 – 60 ampera, žut Grejači (samo na vozilima sa dizel motorom) – ako je
u opremi
F39 – 40 ampera, zelen Motor ventilatora sistema za klimatizaciju (HVAC)
F40 – 20 ampera, plav Svetlo za parkiranje prikolice – ako je u opremi
F40 – 30 ampera, ružičast Pumpa perača prednjih svetala – ako je u opremi
F41 – 60 ampera, žut Upravljački modul karoserije (BCM) – napajanje 1
F41 – 50 ampera, crven Modul za stabilizaciju napona – napajanje 1 – ako je u
opremi opcija za pokretanje/zaustavljanje motora
F42 – 30 ampera, ružičast Modul električne kočnice prikolice – ako je u opremi
F43 20 ampera, žut – Motor pumpe za gorivo
F44 – 30 ampera, ružičast 7-žilni priključak prikolice – ako je u opremi
F45 – 30 ampera, ružičast Modul putničkih vrata (PDM) – ako je u opremi
F46 – 25 ampera, proziran Krov na otvaranje – ako je u opremi
F48 – 30 ampera, ružičast Modul vozačevih vrata – ako je u opremi
F49 – 30 ampera, ružičast Električni invertor (115 V A/C) — ako je u opremi
F50 – 30 ampera, ružičast Električna zadnja vrata – ako su u opremi
F51 – – Ne koristi se
F52 – 30 ampera, ružičast Prednji brisači – ako je u opremi opcija za
pokretanje/zaustavljanje motora
F53 – 30 ampera, ružičast Modul i ventili kočionog sistema
F54 – 30 ampera, ružičast Upravljački modul karoserije (BCM) – napajanje 3
F55 10 ampera, crven – Senzori slepog ugla / Zadnja kamera
U SLUČAJU OPASNOSTI
196

Ležište Ubodni osigurač UIožak osigurača Opis
F56 15 ampera, plav – Modul čvora paljenja (IGNM) / KIN / RF razvodnik /
Električno zaključavanje stuba upravljača (ESCL)
F57 20 ampera, žut – Leva svetla prikolice – ako je u opremi
F58 10 ampera, crven – Modul za klasifikaciju putnika / VSM / Modul TT /
ESCL
F59 – 30 ampera, ružičast Upravljački modul pogonske grupe (DTCM) – ako je u
opremi
F60 20 ampera, žut – Električna utičnica – centralna konzola
F61 20 ampera, žut – Desna svetla prikolice – ako je u opremi
F62 20 ampera, žut – Odleđivač brisača vetrobranskog stakla – ako je u
opremi
F63 20 ampera, žut – Prednja grejana sedišta / sedišta sa ventilacijom – ako
su u opremi
F64 20 ampera, žut – Grejani upravljač – ako je u opremi
F65 10 ampera, crven – Senzor temperature u vozilu / Senzor vlage / Modul
sistema za pomaganje vozaču (DASM) / Pomoć pri
parkiranju (PAM) – ako je u opremi opcija za
pokretanje/zaustavljanje
F66 15 ampera, plav – HVAC (ECC) / Grupa instrumenata na instrument tabli
(IPC)
F67 10 ampera, crven – Senzor temperature u vozilu / Senzor vlage / Modul
sistema za pomaganje vozaču (DASM) / Pomoć pri
parkiranju (PAM) – ako u opremi nema opcije za
pokretanje/zaustavljanje
F68 – – Ne koristi se
197

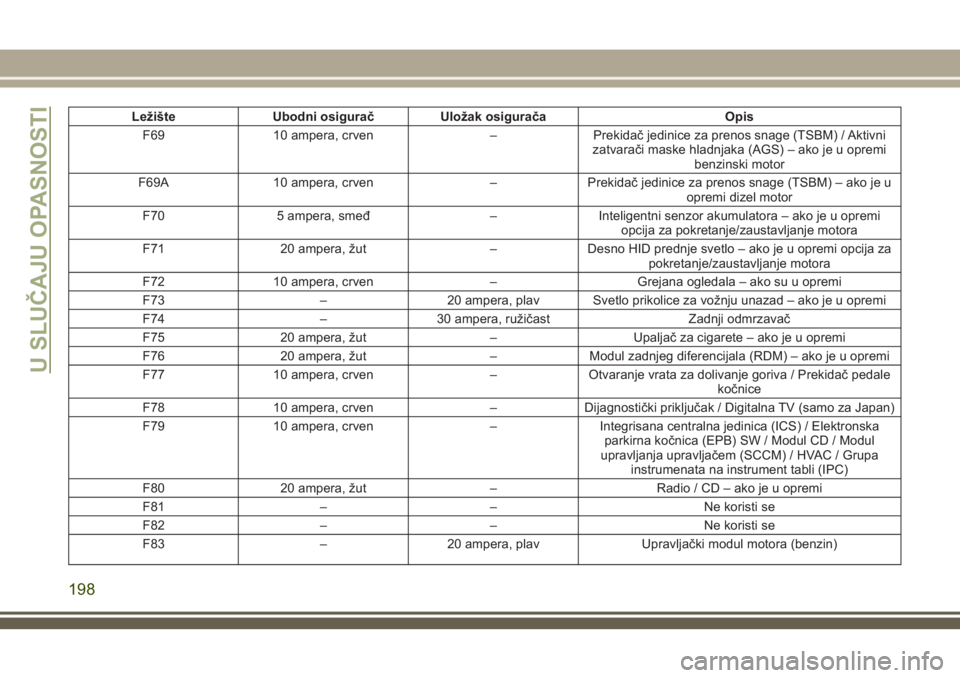

Ležište Ubodni osigurač UIožak osigurača Opis
F69 10 ampera, crven – Prekidač jedinice za prenos snage (TSBM) / Aktivni
zatvarači maske hladnjaka (AGS) – ako je u opremi
benzinski motor
F69A 10 ampera, crven – Prekidač jedinice za prenos snage (TSBM) – ako je u
opremi dizel motor
F70 5 ampera, smeđ – Inteligentni senzor akumulatora – ako je u opremi
opcija za pokretanje/zaustavljanje motora
F71 20 ampera, žut – Desno HID prednje svetlo – ako je u opremi opcija za
pokretanje/zaustavljanje motora
F72 10 ampera, crven – Grejana ogledala – ako su u opremi
F73 – 20 ampera, plav Svetlo prikolice za vožnju unazad – ako je u opremi
F74 – 30 ampera, ružičast Zadnji odmrzavač
F75 20 ampera, žut – Upaljač za cigarete – ako je u opremi
F76 20 ampera, žut – Modul zadnjeg diferencijala (RDM) – ako je u opremi
F77 10 ampera, crven – Otvaranje vrata za dolivanje goriva / Prekidač pedale
kočnice
F78 10 ampera, crven – Dijagnostički priključak / Digitalna TV (samo za Japan)
F79 10 ampera, crven – Integrisana centralna jedinica (ICS) / Elektronska
parkirna kočnica (EPB) SW / Modul CD / Modul
upravljanja upravljačem (SCCM) / HVAC / Grupa
instrumenata na instrument tabli (IPC)
F80 20 ampera, žut – Radio / CD – ako je u opremi
F81 – – Ne koristi se
F82 – – Ne koristi se
F83 – 20 ampera, plav Upravljački modul motora (benzin)
U SLUČAJU OPASNOSTI
198
