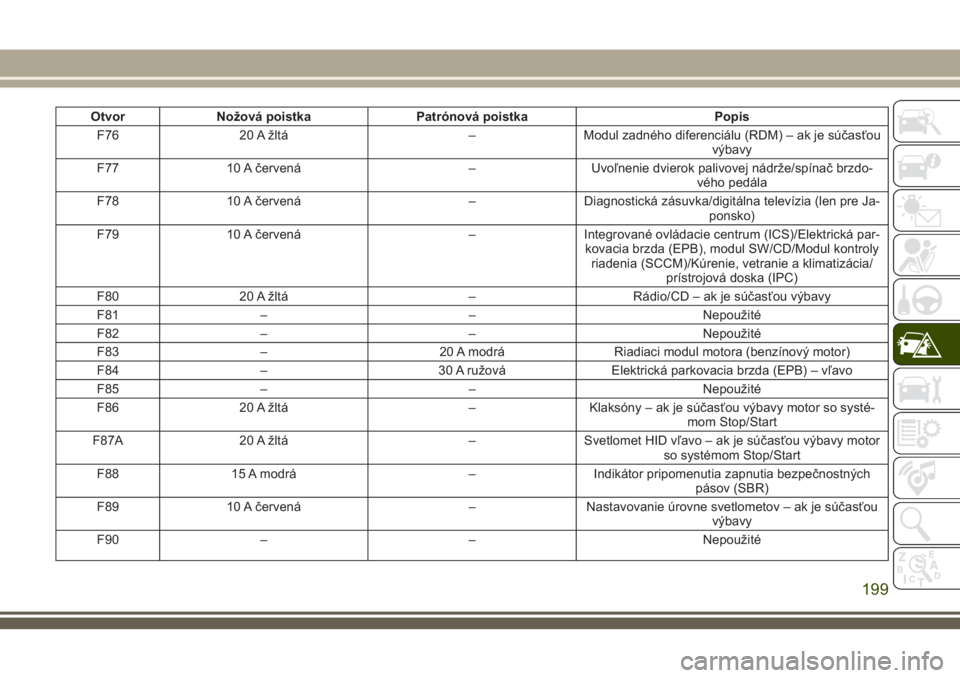

Otvor Nožová poistka Patrónová poistka Popis
F76 20 A žltá – Modul zadného diferenciálu (RDM) – ak je súčasťou
výbavy
F77 10 A červená – Uvoľnenie dvierok palivovej nádrže/spínač brzdo-
vého pedála
F78 10 A červená – Diagnostická zásuvka/digitálna televízia (len pre Ja-
ponsko)
F79 10 A červená – Integrované ovládacie centrum (ICS)/Elektrická par-
kovacia brzda (EPB), modul SW/CD/Modul kontroly
riadenia (SCCM)/Kúrenie, vetranie a klimatizácia/
prístrojová doska (IPC)
F80 20 A žltá – Rádio/CD – ak je súčasťou výbavy
F81 – – Nepoužité
F82 – – Nepoužité
F83 – 20 A modrá Riadiaci modul motora (benzínový motor)
F84 – 30 A ružová Elektrická parkovacia brzda (EPB) – vľavo
F85 – – Nepoužité
F86 20 A žltá – Klaksóny – ak je súčasťou výbavy motor so systé-
mom Stop/Start
F87A 20 A žltá – Svetlomet HID vľavo – ak je súčasťou výbavy motor
so systémom Stop/Start
F88 15 A modrá – Indikátor pripomenutia zapnutia bezpečnostných
pásov (SBR)
F89 10 A červená – Nastavovanie úrovne svetlometov – ak je súčasťou
výbavy
F90 – – Nepoužité
199

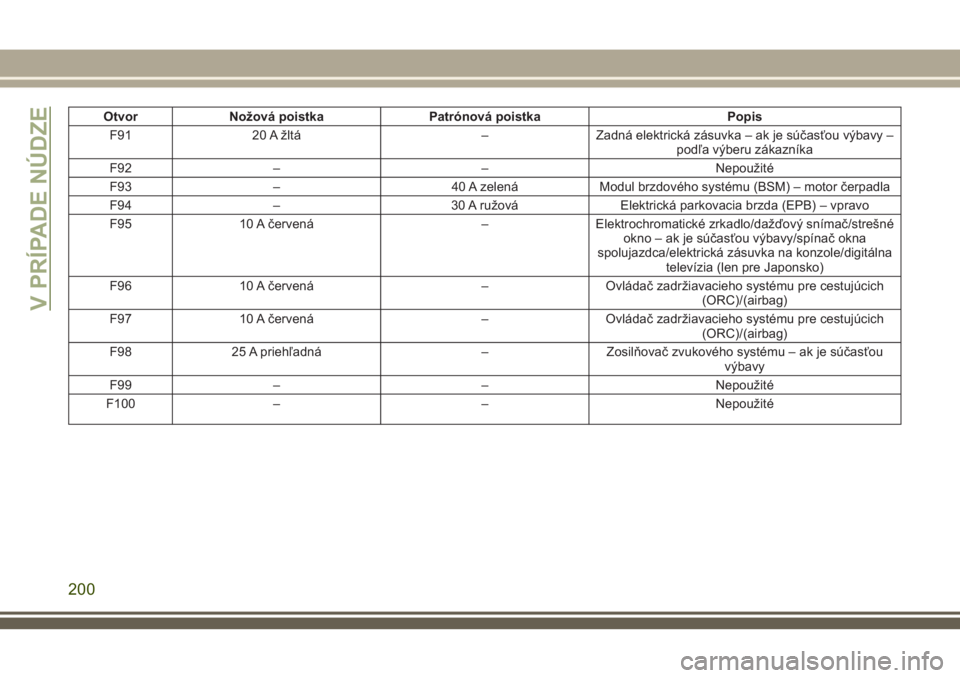

Otvor Nožová poistka Patrónová poistka Popis
F91 20 A žltá – Zadná elektrická zásuvka – ak je súčasťou výbavy –
podľa výberu zákazníka
F92 – – Nepoužité
F93 – 40 A zelená Modul brzdového systému (BSM) – motor čerpadla
F94 – 30 A ružová Elektrická parkovacia brzda (EPB) – vpravo
F95 10 A červená – Elektrochromatické zrkadlo/dažďový snímač/strešné
okno – ak je súčasťou výbavy/spínač okna
spolujazdca/elektrická zásuvka na konzole/digitálna
televízia (len pre Japonsko)
F96 10 A červená – Ovládač zadržiavacieho systému pre cestujúcich
(ORC)/(airbag)
F97 10 A červená – Ovládač zadržiavacieho systému pre cestujúcich
(ORC)/(airbag)
F98 25 A priehľadná – Zosilňovač zvukového systému – ak je súčasťou
výbavy
F99 – – Nepoužité
F100 – – Nepoužité
V PRÍPADE NÚDZE
200

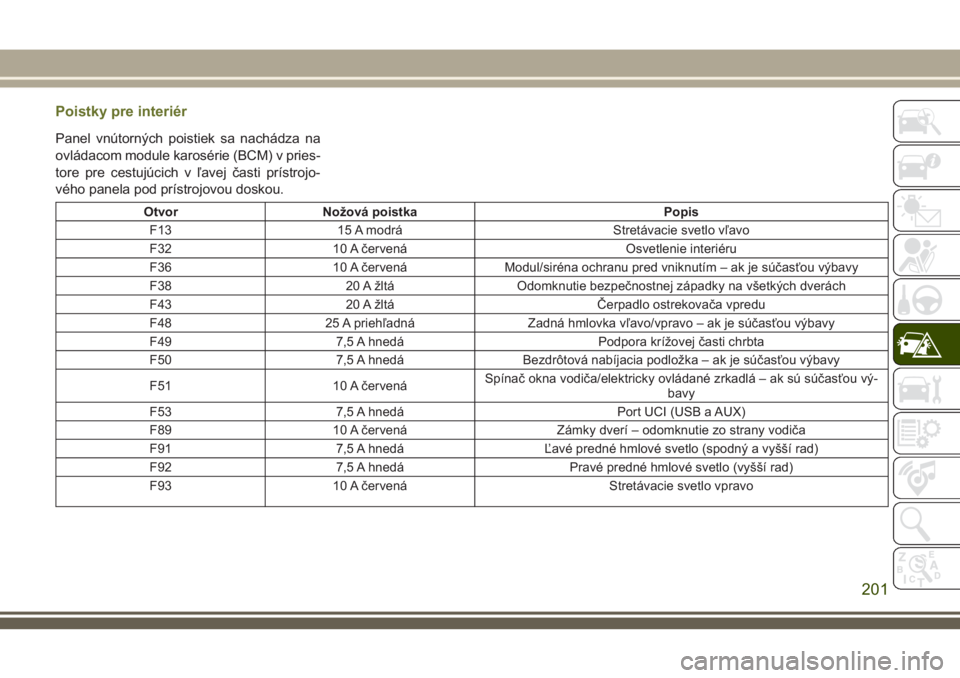

Poistky pre interiér
Panel vnútorných poistiek sa nachádza na
ovládacom module karosérie (BCM) v pries-
tore pre cestujúcich v ľavej časti prístrojo-
vého panela pod prístrojovou doskou.
Otvor Nožová poistka Popis
F13 15 A modrá Stretávacie svetlo vľavo
F32 10 A červená Osvetlenie interiéru
F36 10 A červená Modul/siréna ochranu pred vniknutím – ak je súčasťou výbavy
F38 20 A žltá Odomknutie bezpečnostnej západky na všetkých dverách
F43 20 A žltá Čerpadlo ostrekovača vpredu
F48 25 A priehľadná Zadná hmlovka vľavo/vpravo – ak je súčasťou výbavy
F49 7,5 A hnedá Podpora krížovej časti chrbta
F50 7,5 A hnedá Bezdrôtová nabíjacia podložka – ak je súčasťou výbavy
F51 10 A červenáSpínač okna vodiča/elektricky ovládané zrkadlá – ak sú súčasťou vý-
bavy
F53 7,5 A hnedá Port UCI (USB a AUX)
F89 10 A červená Zámky dverí – odomknutie zo strany vodiča
F91 7,5 A hnedá Ľavé predné hmlové svetlo (spodný a vyšší rad)
F92 7,5 A hnedá Pravé predné hmlové svetlo (vyšší rad)
F93 10 A červená Stretávacie svetlo vpravo
201

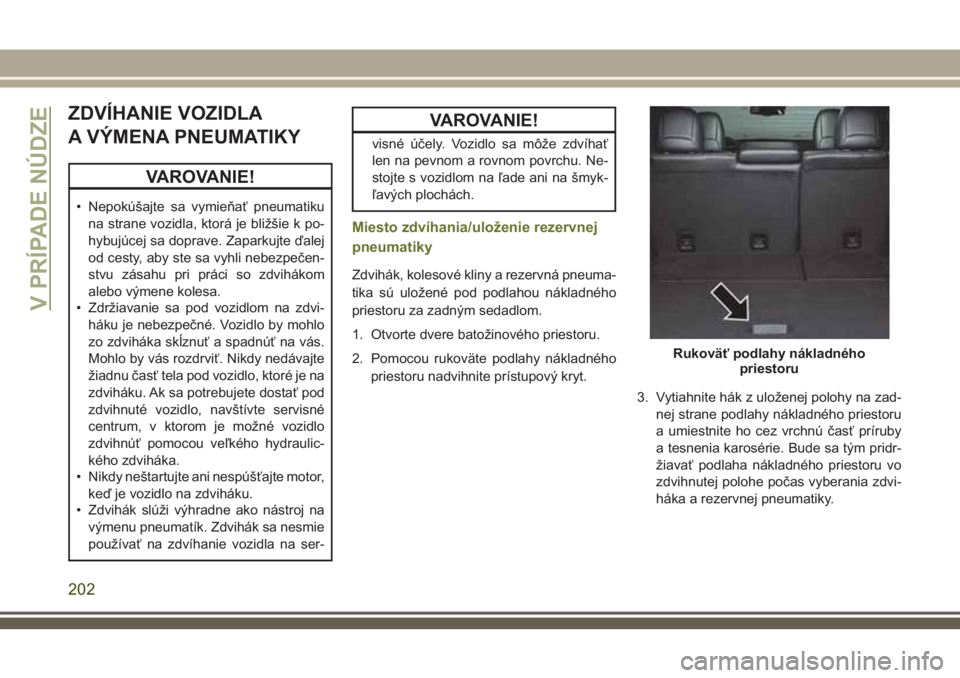

ZDVÍHANIE VOZIDLA
A VÝMENA PNEUMATIKY
VAROVANIE!
• Nepokúšajte sa vymieňať pneumatiku
na strane vozidla, ktorá je bližšie k po-
hybujúcej sa doprave. Zaparkujte ďalej
od cesty, aby ste sa vyhli nebezpečen-
stvu zásahu pri práci so zdvihákom
alebo výmene kolesa.
• Zdržiavanie sa pod vozidlom na zdvi-
háku je nebezpečné. Vozidlo by mohlo
zo zdviháka skĺznuť a spadnúť na vás.
Mohlo by vás rozdrviť. Nikdy nedávajte
žiadnu časť tela pod vozidlo, ktoré je na
zdviháku. Ak sa potrebujete dostať pod
zdvihnuté vozidlo, navštívte servisné
centrum, v ktorom je možné vozidlo
zdvihnúť pomocou veľkého hydraulic-
kého zdviháka.
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Zdvihák slúži výhradne ako nástroj na
výmenu pneumatík. Zdvihák sa nesmie
používať na zdvíhanie vozidla na ser-
VAROVANIE!
visné účely. Vozidlo sa môže zdvíhať
len na pevnom a rovnom povrchu. Ne-
stojte s vozidlom na ľade ani na šmyk-
ľavých plochách.
Miesto zdvíhania/uloženie rezervnej
pneumatiky
Zdvihák, kolesové kliny a rezervná pneuma-
tika sú uložené pod podlahou nákladného
priestoru za zadným sedadlom.
1. Otvorte dvere batožinového priestoru.
2. Pomocou rukoväte podlahy nákladného
priestoru nadvihnite prístupový kryt.
3. Vytiahnite hák z uloženej polohy na zad-
nej strane podlahy nákladného priestoru
a umiestnite ho cez vrchnú časť príruby
a tesnenia karosérie. Bude sa tým pridr-
žiavať podlaha nákladného priestoru vo
zdvihnutej polohe počas vyberania zdvi-
háka a rezervnej pneumatiky.
Rukoväť podlahy nákladného
priestoru
V PRÍPADE NÚDZE
202

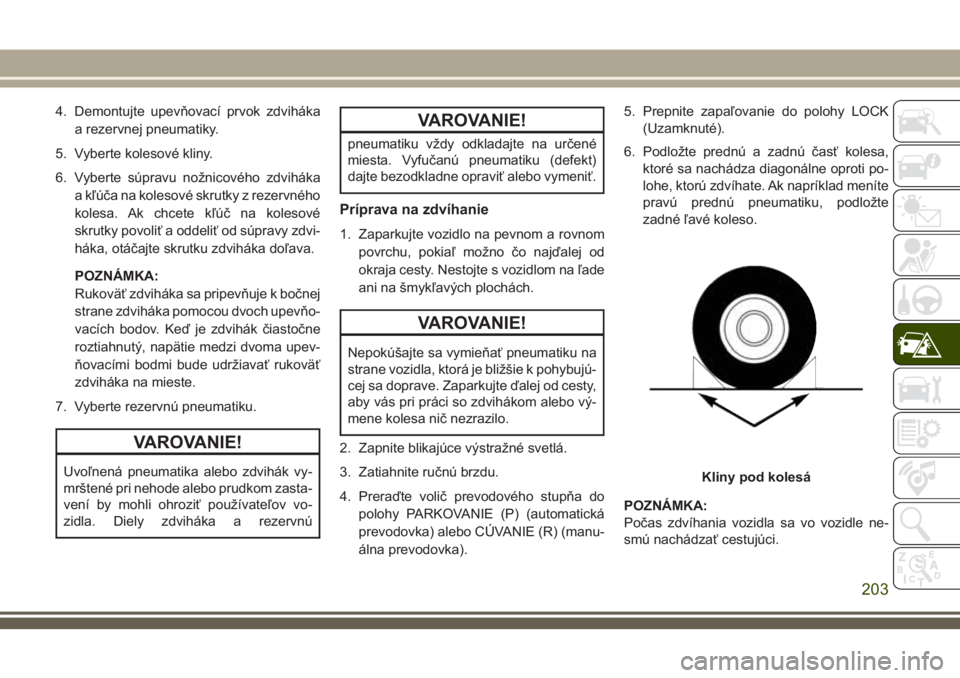

4. Demontujte upevňovací prvok zdviháka
a rezervnej pneumatiky.
5. Vyberte kolesové kliny.
6. Vyberte súpravu nožnicového zdviháka
a kľúča na kolesové skrutky z rezervného
kolesa. Ak chcete kľúč na kolesové
skrutky povoliť a oddeliť od súpravy zdvi-
háka, otáčajte skrutku zdviháka doľava.
POZNÁMKA:
Rukoväť zdviháka sa pripevňuje k bočnej
strane zdviháka pomocou dvoch upevňo-
vacích bodov. Keď je zdvihák čiastočne
roztiahnutý, napätie medzi dvoma upev-
ňovacími bodmi bude udržiavať rukoväť
zdviháka na mieste.
7. Vyberte rezervnú pneumatiku.
VAROVANIE!
Uvoľnená pneumatika alebo zdvihák vy-
mrštené pri nehode alebo prudkom zasta-
vení by mohli ohroziť používateľov vo-
zidla. Diely zdviháka a rezervnú
VAROVANIE!
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
Príprava na zdvíhanie
1. Zaparkujte vozidlo na pevnom a rovnom
povrchu, pokiaľ možno čo najďalej od
okraja cesty. Nestojte s vozidlom na ľade
ani na šmykľavých plochách.
VAROVANIE!
Nepokúšajte sa vymieňať pneumatiku na
strane vozidla, ktorá je bližšie k pohybujú-
cej sa doprave. Zaparkujte ďalej od cesty,
aby vás pri práci so zdvihákom alebo vý-
mene kolesa nič nezrazilo.
2. Zapnite blikajúce výstražné svetlá.
3. Zatiahnite ručnú brzdu.
4. Preraďte volič prevodového stupňa do
polohy PARKOVANIE (P) (automatická
prevodovka) alebo CÚVANIE (R) (manu-
álna prevodovka).5. Prepnite zapaľovanie do polohy LOCK
(Uzamknuté).
6. Podložte prednú a zadnú časť kolesa,
ktoré sa nachádza diagonálne oproti po-
lohe, ktorú zdvíhate. Ak napríklad meníte
pravú prednú pneumatiku, podložte
zadné ľavé koleso.
POZNÁMKA:
Počas zdvíhania vozidla sa vo vozidle ne-
smú nachádzať cestujúci.
Kliny pod kolesá
203

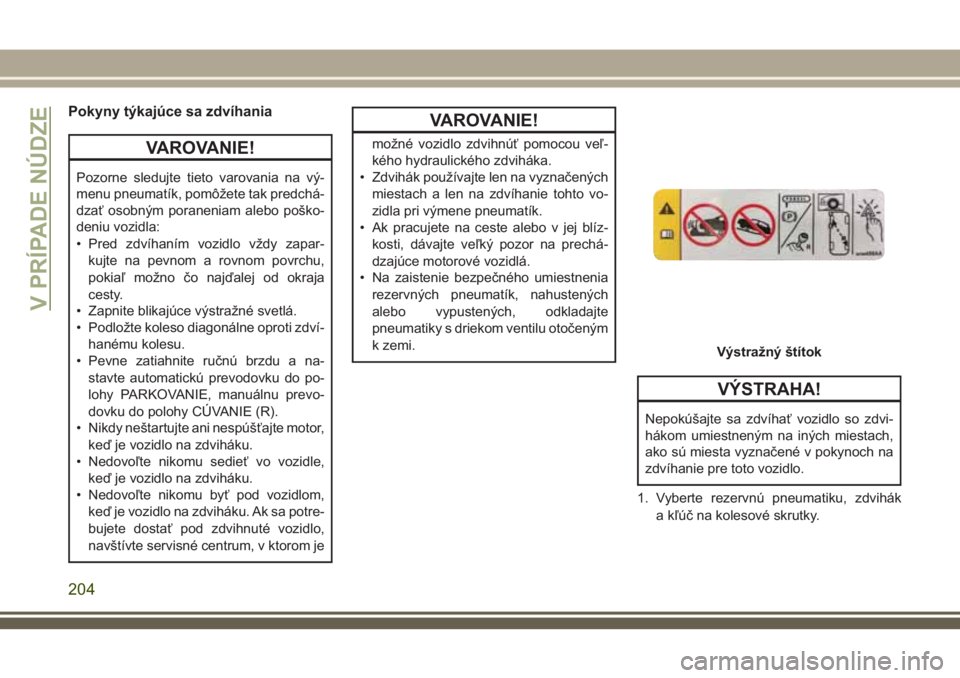

Pokyny týkajúce sa zdvíhania
VAROVANIE!
Pozorne sledujte tieto varovania na vý-
menu pneumatík, pomôžete tak predchá-
dzať osobným poraneniam alebo poško-
deniu vozidla:
• Pred zdvíhaním vozidlo vždy zapar-
kujte na pevnom a rovnom povrchu,
pokiaľ možno čo najďalej od okraja
cesty.
• Zapnite blikajúce výstražné svetlá.
• Podložte koleso diagonálne oproti zdví-
hanému kolesu.
• Pevne zatiahnite ručnú brzdu a na-
stavte automatickú prevodovku do po-
lohy PARKOVANIE, manuálnu prevo-
dovku do polohy CÚVANIE (R).
• Nikdy neštartujte ani nespúšťajte motor,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu sedieť vo vozidle,
keď je vozidlo na zdviháku.
• Nedovoľte nikomu byť pod vozidlom,
keď je vozidlo na zdviháku. Ak sa potre-
bujete dostať pod zdvihnuté vozidlo,
navštívte servisné centrum, v ktorom je
VAROVANIE!
možné vozidlo zdvihnúť pomocou veľ-
kého hydraulického zdviháka.
• Zdvihák používajte len na vyznačených
miestach a len na zdvíhanie tohto vo-
zidla pri výmene pneumatík.
• Ak pracujete na ceste alebo v jej blíz-
kosti, dávajte veľký pozor na prechá-
dzajúce motorové vozidlá.
• Na zaistenie bezpečného umiestnenia
rezervných pneumatík, nahustených
alebo vypustených, odkladajte
pneumatiky s driekom ventilu otočeným
k zemi.
VÝSTRAHA!
Nepokúšajte sa zdvíhať vozidlo so zdvi-
hákom umiestneným na iných miestach,
ako sú miesta vyznačené v pokynoch na
zdvíhanie pre toto vozidlo.
1. Vyberte rezervnú pneumatiku, zdvihák
a kľúč na kolesové skrutky.
Výstražný štítok
V PRÍPADE NÚDZE
204

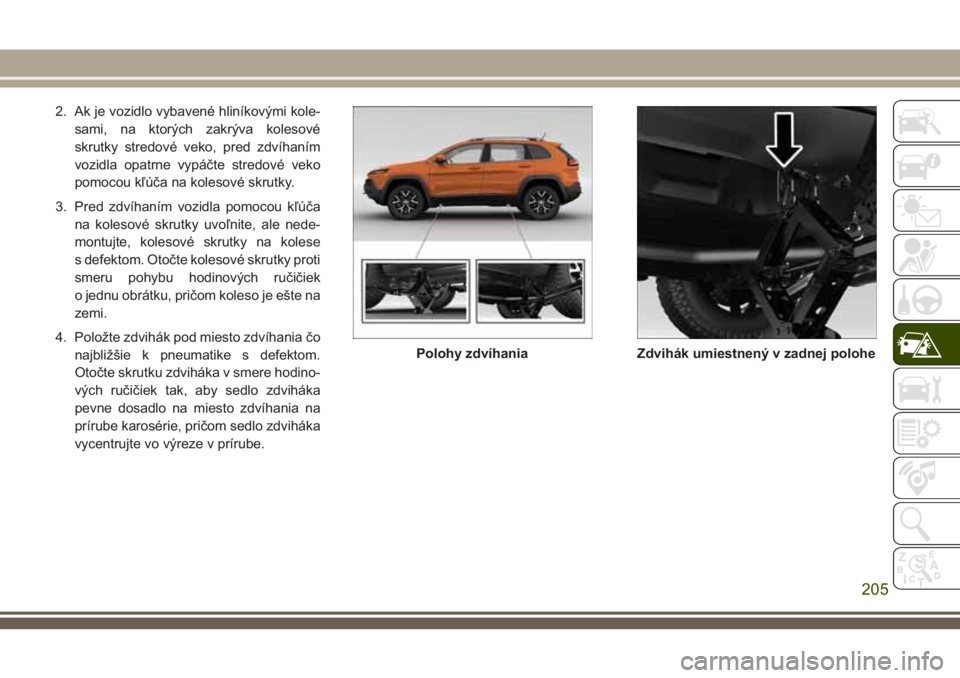

2. Ak je vozidlo vybavené hliníkovými kole-
sami, na ktorých zakrýva kolesové
skrutky stredové veko, pred zdvíhaním
vozidla opatrne vypáčte stredové veko
pomocou kľúča na kolesové skrutky.
3. Pred zdvíhaním vozidla pomocou kľúča
na kolesové skrutky uvoľnite, ale nede-
montujte, kolesové skrutky na kolese
s defektom. Otočte kolesové skrutky proti
smeru pohybu hodinových ručičiek
o jednu obrátku, pričom koleso je ešte na
zemi.
4. Položte zdvihák pod miesto zdvíhania čo
najbližšie k pneumatike s defektom.
Otočte skrutku zdviháka v smere hodino-
vých ručičiek tak, aby sedlo zdviháka
pevne dosadlo na miesto zdvíhania na
prírube karosérie, pričom sedlo zdviháka
vycentrujte vo výreze v prírube.
Polohy zdvíhaniaZdvihák umiestnený v zadnej polohe
205

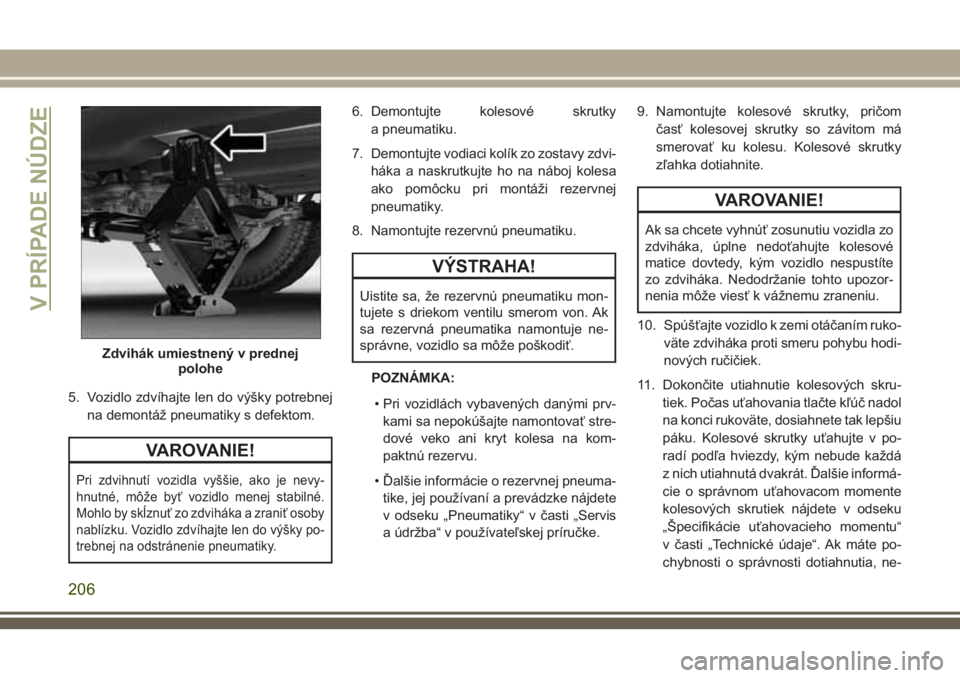

5. Vozidlo zdvíhajte len do výšky potrebnej
na demontáž pneumatiky s defektom.
VAROVANIE!
Pri zdvihnutí vozidla vyššie, ako je nevy-
hnutné, môže byť vozidlo menej stabilné.
Mohlo by skĺznuť zo zdviháka a zraniť osoby
nablízku. Vozidlo zdvíhajte len do výšky po-
trebnej na odstránenie pneumatiky.
6. Demontujte kolesové skrutky
a pneumatiku.
7. Demontujte vodiaci kolík zo zostavy zdvi-
háka a naskrutkujte ho na náboj kolesa
ako pomôcku pri montáži rezervnej
pneumatiky.
8. Namontujte rezervnú pneumatiku.
VÝSTRAHA!
Uistite sa, že rezervnú pneumatiku mon-
tujete s driekom ventilu smerom von. Ak
sa rezervná pneumatika namontuje ne-
správne, vozidlo sa môže poškodiť.
POZNÁMKA:
• Pri vozidlách vybavených danými prv-
kami sa nepokúšajte namontovať stre-
dové veko ani kryt kolesa na kom-
paktnú rezervu.
• Ďalšie informácie o rezervnej pneuma-
tike, jej používaní a prevádzke nájdete
v odseku „Pneumatiky“ v časti „Servis
a údržba“ v používateľskej príručke.9. Namontujte kolesové skrutky, pričom
časť kolesovej skrutky so závitom má
smerovať ku kolesu. Kolesové skrutky
zľahka dotiahnite.
VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte
zo zdviháka. Nedodržanie tohto upozor-
nenia môže viesť k vážnemu zraneniu.
10. Spúšťajte vozidlo k zemi otáčaním ruko-
väte zdviháka proti smeru pohybu hodi-
nových ručičiek.
11. Dokončite utiahnutie kolesových skru-
tiek. Počas uťahovania tlačte kľúč nadol
na konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte v po-
radí podľa hviezdy, kým nebude každá
z nich utiahnutá dvakrát. Ďalšie informá-
cie o správnom uťahovacom momente
kolesových skrutiek nájdete v odseku
„Špecifikácie uťahovacieho momentu“
v časti „Technické údaje“. Ak máte po-
chybnosti o správnosti dotiahnutia, ne-
Zdvihák umiestnený v prednej
polohe
V PRÍPADE NÚDZE
206

chajte kolesá skontrolovať u autorizova-
ného predajcu alebo v servise pomocou
momentového kľúča.
12. Bezpečne uložte zdvihák, náradie, zais-
ťovacie kliny a pneumatiku s defektom.
VAROVANIE!
Uvoľnená pneumatika alebo zdvihák vy-
mrštené pri nehode alebo prudkom zasta-
vení by mohli ohroziť používateľov vo-
zidla. Diely zdviháka a rezervnú
pneumatiku vždy odkladajte na určené
miesta. Vyfučanú pneumatiku (defekt)
dajte bezodkladne opraviť alebo vymeniť.
Postup výmeny
1. Cestné koleso namontujte na os.
2. Namontujte zvyšné kolesové skrutky, pri-
čom časť kolesovej skrutky so závitom
má smerovať ku kolesu. Kolesové
skrutky zľahka dotiahnite.
VAROVANIE!
Ak sa chcete vyhnúť zosunutiu vozidla zo
zdviháka, úplne nedoťahujte kolesové
matice dovtedy, kým vozidlo nespustíte
zo zdviháka. Nedodržanie tohto upozor-
nenia môže viesť k vážnemu zraneniu.
3. Spúšťajte vozidlo k zemi otáčaním ruko-
väte zdviháka proti smeru pohybu hodi-
nových ručičiek.
4. Dokončite utiahnutie kolesových skru-
tiek. Počas uťahovania tlačte kľúč nadol
na konci rukoväte, dosiahnete tak lepšiu
páku. Kolesové skrutky uťahujte v poradí
podľa hviezdy, kým nebude každá z nich
utiahnutá dvakrát. Ďalšie informácie
o správnom uťahovacom momente kole-
sových skrutiek nájdete v odseku „Špeci-
fikácie uťahovacieho momentu“ v časti
„Technické údaje“. Ak máte pochybnosti
o správnosti dotiahnutia, nechajte kolesá
skontrolovať u autorizovaného predajcu
alebo v servise pomocou momentového
kľúča.5. Spustite zdvihák, až kým sa nebude dať
uvoľniť. Odstráňte kolesové kliny. Znova
pripojte kľúč na kolesá k zostave zdvi-
háka a uložte ju do priestoru rezervnej
pneumatiky. Zaistite zostavu pomocou
prostriedkov, ktoré sú k dispozícii. Pred
jazdou s vozidlom uvoľnite parkovacou
brzdu.
6. Po absolvovaní 25 míľ (40 km) skontro-
lujte doťahovací moment kolesových
skrutiek pomocou momentového kľúča,
aby ste sa uistili, že všetky kolesové
skrutky správne sedia na kolese.
207

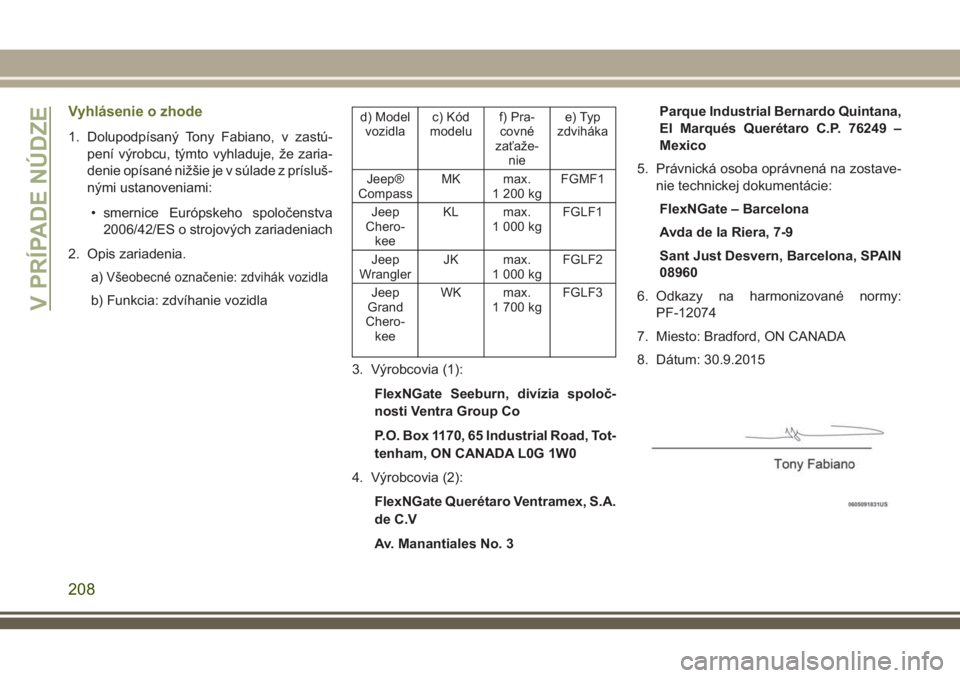

Vyhlásenie o zhode
1. Dolupodpísaný Tony Fabiano, v zastú-
pení výrobcu, týmto vyhladuje, že zaria-
denie opísané nižšie je v súlade z prísluš-
nými ustanoveniami:
• smernice Európskeho spoločenstva
2006/42/ES o strojových zariadeniach
2. Opis zariadenia.
a)
Všeobecné označenie: zdvihák vozidla
b) Funkcia: zdvíhanie vozidla
d) Model
vozidlac) Kód
modeluf) Pra-
covné
zaťaže-
niee) Typ
zdviháka
Jeep®
CompassMK max.
1 200 kgFGMF1
Jeep
Chero-
keeKL max.
1 000 kgFGLF1
Jeep
WranglerJK max.
1 000 kgFGLF2
Jeep
Grand
Chero-
keeWK max.
1 700 kgFGLF3
3. Výrobcovia (1):
FlexNGate Seeburn, divízia spoloč-
nosti Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W0
4. Výrobcovia (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexico
5. Právnická osoba oprávnená na zostave-
nie technickej dokumentácie:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Odkazy na harmonizované normy:
PF-12074
7. Miesto: Bradford, ON CANADA
8. Dátum: 30.9.2015
V PRÍPADE NÚDZE
208
