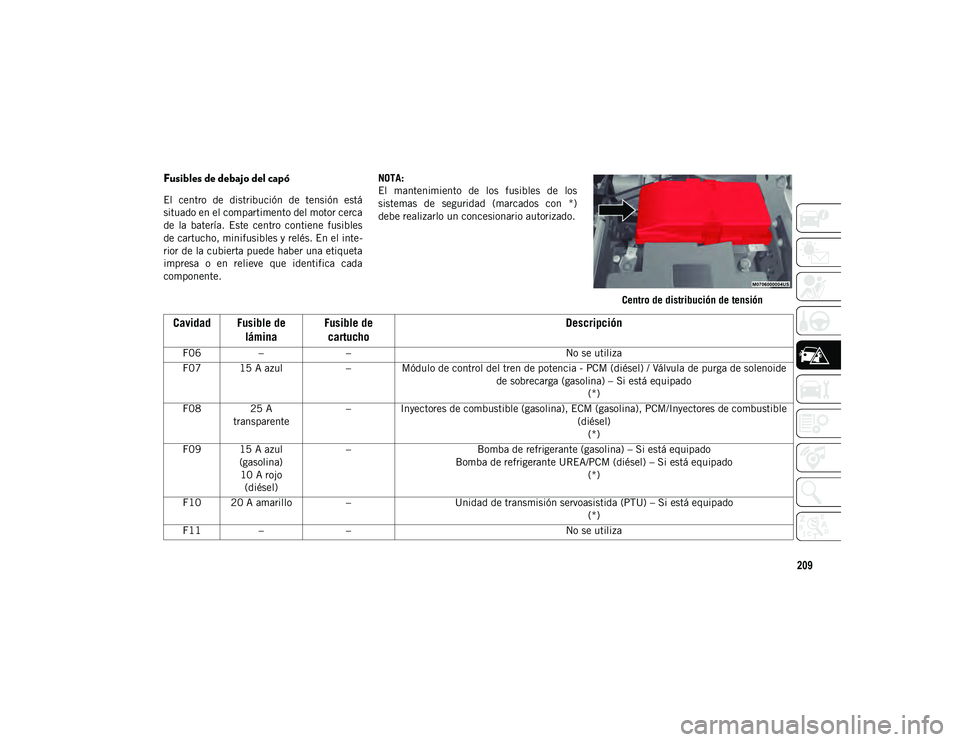

Fusibles de debajo del capó
El centro de distribución de tensión está
situado en el compartimento del motor cerca
de la batería. Este centro contiene fusibles
de cartucho, minifusibles y relés. En el inte-
rior de la cubierta puede haber una etiqueta
impresa o en relieve que identifica cada
componente.NOTA:
El mantenimiento de los fusibles de los
sistemas de seguridad (marcados con *)
debe realizarlo un concesionario autorizado.
Centro de distribución de tensión
Cavidad Fusible de lámina Fusible de
cartucho Descripción
F06
– – No se utiliza
F07 15 A azul – Módulo de control del tren de potencia - PCM (diésel) / Válvula de purga de solenoide
de sobrecarga (gasolina) – Si está equipado(*)
F08 25 A transparente – Inyectores de combustible (gasolina), ECM (gasolina), PCM/Inyectores de combustible
(diésel)(*)
F09 15 A azul (gasolina)10 A rojo (diésel) –
Bomba de refrigerante (gasolina) – Si está equipado
Bomba de refrigerante UREA/PCM (diésel) – Si está equipado (*)
F10 20 A amarillo –Unidad de transmisión servoasistida (PTU) – Si está equipado
(*)
F11 – – No se utiliza
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 209

EN CASO DE EMERGENCIA

210

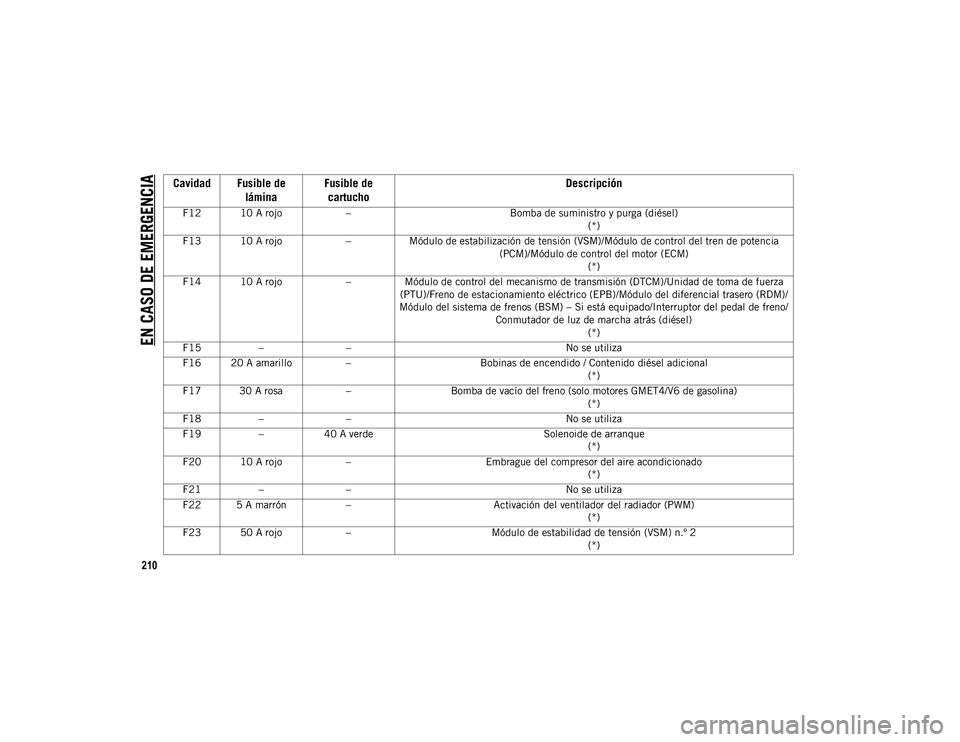

F12 10 A rojo– Bomba de suministro y purga (diésel)
(*)
F13 10 A rojo –Módulo de estabilización de tensión (VSM)/Módulo de control del tren de potencia
(PCM)/Módulo de control del motor (ECM)(*)
F14 10 A rojo –Módulo de control del mecanismo de transmisión (DTCM)/Unidad de toma de fuerza
(PTU)/Freno de estacionamiento eléctrico (EPB)/Módulo del diferencial trasero (RDM)/
Módulo del sistema de frenos (BSM) – Si está equipado/Interruptor del pedal de freno/ Conmutador de luz de marcha atrás (diésel)(*)
F15 – – No se utiliza
F16 20 A amarillo –Bobinas de encendido / Contenido diésel adicional
(*)
F17 30 A rosa –Bomba de vacío del freno (solo motores GMET4/V6 de gasolina)
(*)
F18 – – No se utiliza
F19 –40 A verde Solenoide de arranque
(*)
F20 10 A rojo –Embrague del compresor del aire acondicionado
(*)
F21 – – No se utiliza
F22 5 A marrón –Activación del ventilador del radiador (PWM)
(*)
F23 50 A rojo –Módulo de estabilidad de tensión (VSM) n.º 2
(*)
Cavidad Fusible de lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 210

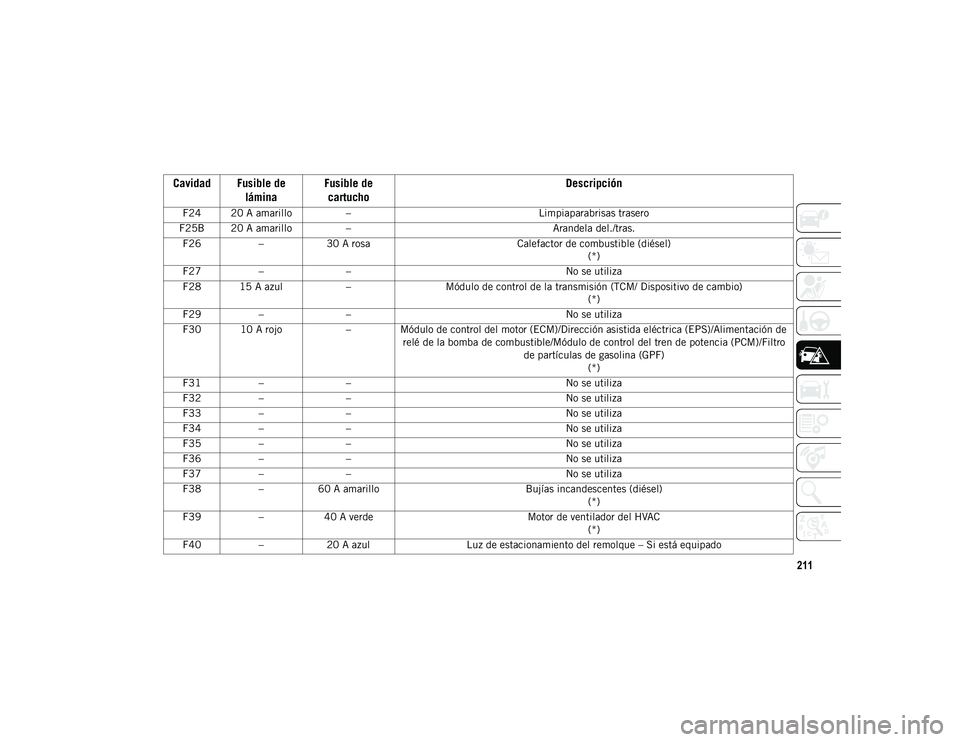

211
F24 20 A amarillo– Limpiaparabrisas trasero
F25B 20 A amarillo – Arandela del./tras.
F26 –30 A rosa Calefactor de combustible (diésel)
(*)
F27 – – No se utiliza
F28 15 A azul –Módulo de control de la transmisión (TCM/ Dispositivo de cambio)
(*)
F29 – – No se utiliza
F30 10 A rojo – Módulo de control del motor (ECM)/Dirección asistida eléctrica (EPS)/Alimentación de
relé de la bomba de combustible/Módulo de control del tren de potencia (PCM)/Filtro de partículas de gasolina (GPF)(*)
F31 – – No se utiliza
F32 – – No se utiliza
F33 – – No se utiliza
F34 – – No se utiliza
F35 – – No se utiliza
F36 – – No se utiliza
F37 – – No se utiliza
F38 –60 A amarillo Bujías incandescentes (diésel)
(*)
F39 –40 A verde Motor de ventilador del HVAC
(*)
F40 –20 A azul Luz de estacionamiento del remolque – Si está equipado
Cavidad Fusible de
lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 211

EN CASO DE EMERGENCIA

212

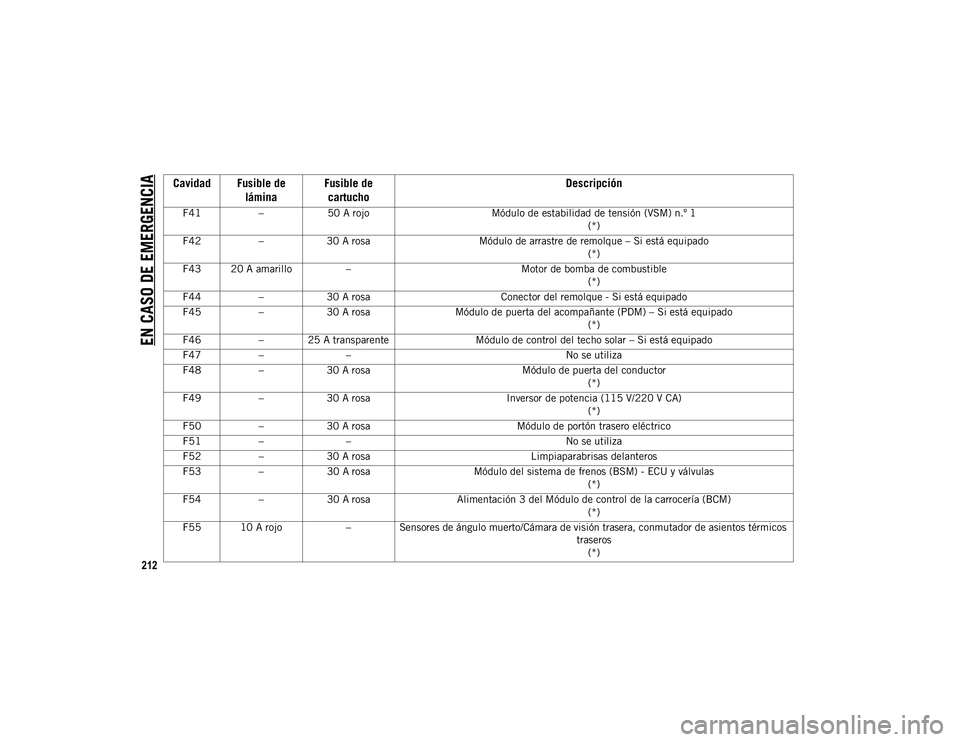

F41–50 A rojo Módulo de estabilidad de tensión (VSM) n.º 1
(*)
F42 –30 A rosa Módulo de arrastre de remolque – Si está equipado
(*)
F43 20 A amarillo – Motor de bomba de combustible
(*)
F44 –30 A rosa Conector del remolque - Si está equipado
F45 –30 A rosa Módulo de puerta del acompañante (PDM) – Si está equipado
(*)
F46 – 25 A transparente Módulo de control del techo solar – Si está equipado
F47 – – No se utiliza
F48 –30 A rosa Módulo de puerta del conductor
(*)
F49 –30 A rosa Inversor de potencia (115 V/220 V CA)
(*)
F50 –30 A rosa Módulo de portón trasero eléctrico
F51 – – No se utiliza
F52 –30 A rosa Limpiaparabrisas delanteros
F53 –30 A rosa Módulo del sistema de frenos (BSM) - ECU y válvulas
(*)
F54 –30 A rosa Alimentación 3 del Módulo de control de la carrocería (BCM)
(*)
F55 10 A rojo – Sensores de ángulo muerto/Cámara de visión trasera, conmutador de asientos térmicos
traseros(*)
Cavidad Fusible de lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 212

213

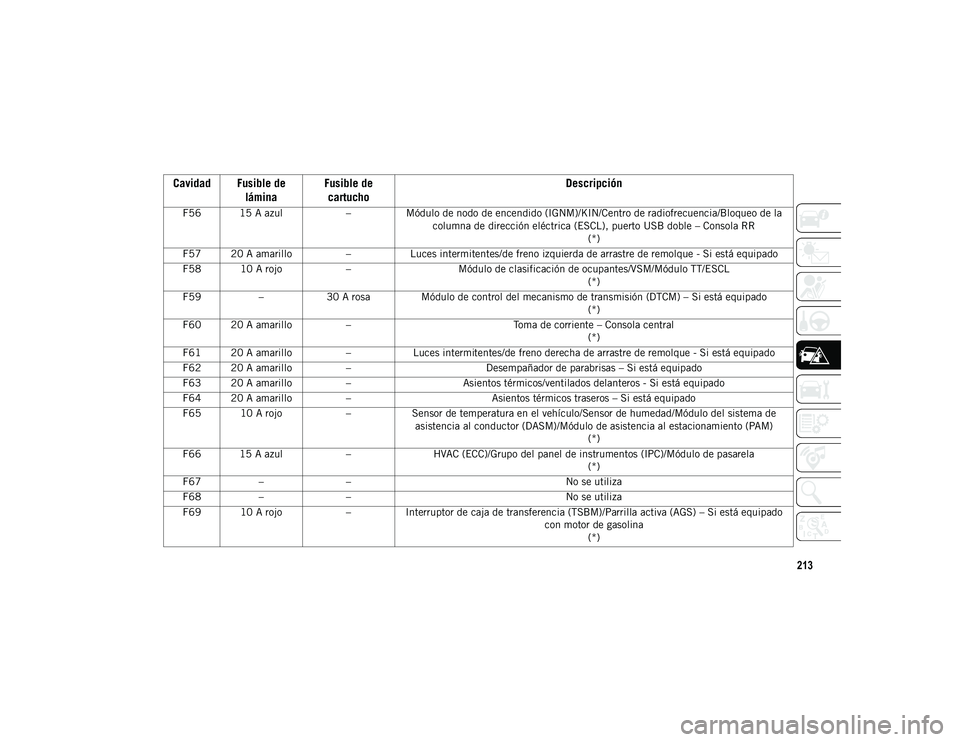

F56 15 A azul–Módulo de nodo de encendido (IGNM)/KIN/Centro de radiofrecuencia/Bloqueo de la
columna de dirección eléctrica (ESCL), puerto USB doble – Consola RR (*)
F57 20 A amarillo –Luces intermitentes/de freno izquierda de arrastre de remolque - Si está equipado
F58 10 A rojo –Módulo de clasificación de ocupantes/VSM/Módulo TT/ESCL
(*)
F59 –30 A rosa Módulo de control del mecanismo de transmisión (DTCM) – Si está equipado
(*)
F60 20 A amarillo – Toma de corriente – Consola central
(*)
F61 20 A amarillo –Luces intermitentes/de freno derecha de arrastre de remolque - Si está equipado
F62 20 A amarillo –Desempañador de parabrisas – Si está equipado
F63 20 A amarillo –Asientos térmicos/ventilados delanteros - Si está equipado
F64 20 A amarillo –Asientos térmicos traseros – Si está equipado
F65 10 A rojo –Sensor de temperatura en el vehículo/Sensor de humedad/Módulo del sistema de
asistencia al conductor (DASM)/Módulo de asistencia al estacionamiento (PAM) (*)
F66 15 A azul –HVAC (ECC)/Grupo del panel de instrumentos (IPC)/Módulo de pasarela
(*)
F67 – – No se utiliza
F68 – – No se utiliza
F69 10 A rojo –Interruptor de caja de transferencia (TSBM)/Parrilla activa (AGS) – Si está equipado
con motor de gasolina(*)
Cavidad Fusible de lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 213

EN CASO DE EMERGENCIA

214

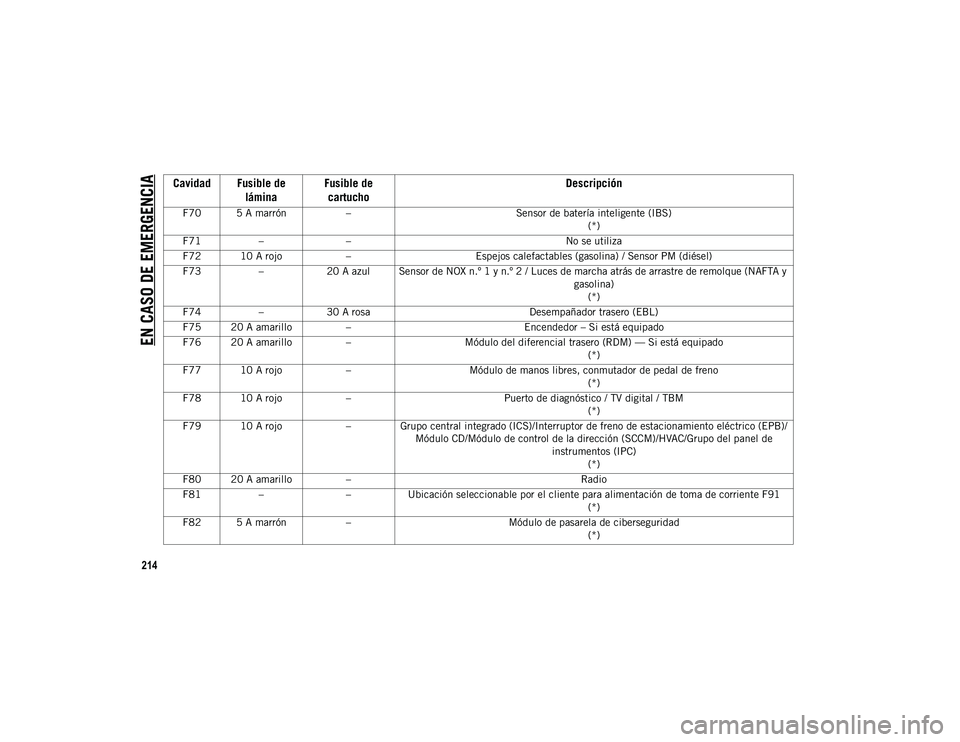

F70 5 A marrón– Sensor de batería inteligente (IBS)
(*)
F71 – – No se utiliza
F72 10 A rojo –Espejos calefactables (gasolina) / Sensor PM (diésel)
F73 –20 A azul Sensor de NOX n.º 1 y n.º 2 / Luces de marcha atrás de arrastre de remolque (NAFTA y
gasolina)(*)
F74 –30 A rosa Desempañador trasero (EBL)
F75 20 A amarillo – Encendedor – Si está equipado
F76 20 A amarillo –Módulo del diferencial trasero (RDM) — Si está equipado
(*)
F77 10 A rojo –Módulo de manos libres, conmutador de pedal de freno
(*)
F78 10 A rojo –Puerto de diagnóstico / TV digital / TBM
(*)
F79 10 A rojo – Grupo central integrado (ICS)/Interruptor de freno de estacionamiento eléctrico (EPB)/
Módulo CD/Módulo de control de la dirección (SCCM)/HVAC/Grupo del panel de instrumentos (IPC)(*)
F80 20 A amarillo – Radio
F81 – –Ubicación seleccionable por el cliente para alimentación de toma de corriente F91
(*)
F82 5 A marrón –Módulo de pasarela de ciberseguridad
(*)
Cavidad Fusible de lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 214

215

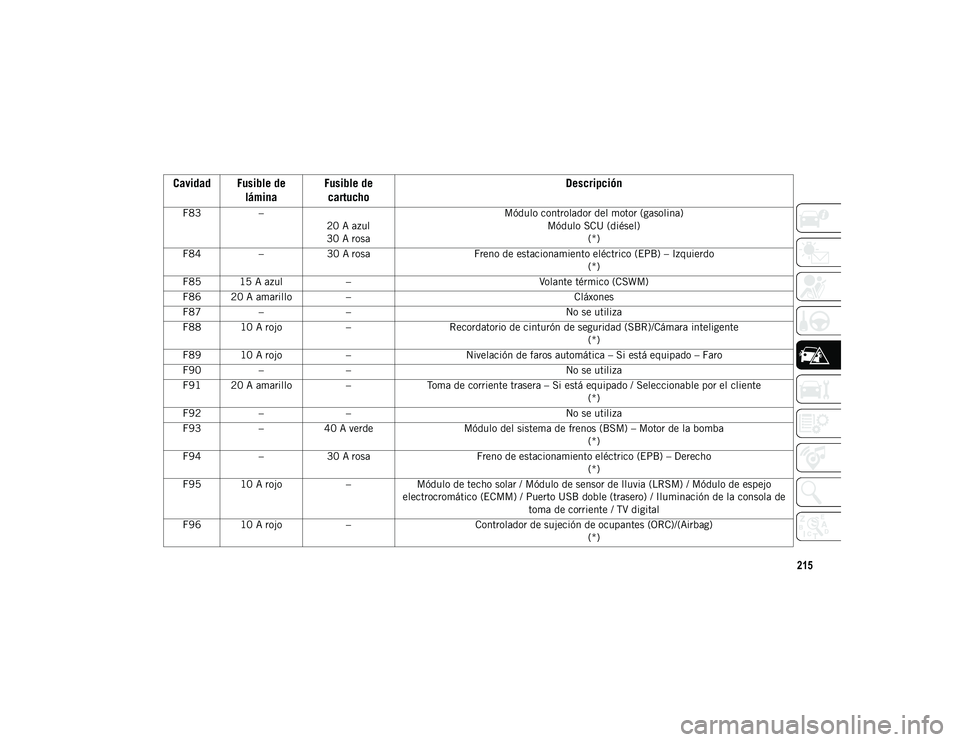

F83–
20 A azul 30 A rosa Módulo controlador del motor (gasolina)
Módulo SCU (diésel)(*)
F84 –30 A rosa Freno de estacionamiento eléctrico (EPB) – Izquierdo
(*)
F85 15 A azul – Volante térmico (CSWM)
F86 20 A amarillo – Cláxones
F87 – – No se utiliza
F88 10 A rojo –Recordatorio de cinturón de seguridad (SBR)/Cámara inteligente
(*)
F89 10 A rojo –Nivelación de faros automática – Si está equipado – Faro
F90 – – No se utiliza
F91 20 A amarillo –Toma de corriente trasera – Si está equipado / Seleccionable por el cliente
(*)
F92 – – No se utiliza
F93 –40 A verde Módulo del sistema de frenos (BSM) – Motor de la bomba
(*)
F94 –30 A rosa Freno de estacionamiento eléctrico (EPB) – Derecho
(*)
F95 10 A rojo –Módulo de techo solar / Módulo de sensor de lluvia (LRSM) / Módulo de espejo
electrocromático (ECMM) / Puerto USB doble (trasero) / Iluminación de la consola de toma de corriente / TV digital
F96 10 A rojo –Controlador de sujeción de ocupantes (ORC)/(Airbag)
(*)
Cavidad Fusible de lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 215

EN CASO DE EMERGENCIA

216
* El minifusible de 30 A se sustituye por el disyuntor de circuito de 25 A.F97 10 A rojo
–Controlador de sujeción de ocupantes (ORC)/(Airbag)
(*)
F98 25 A transparente –
Amplificador de audio/ANC
F99 – – No se utiliza
F100 – – No se utiliza
Disyuntores de circuito
CB1 30 A* Asiento servoasistido (conductor)
CB2 30 A* Asiento servoasistido (acompañante)
CB3 25 A Elevalunas eléctrico
Cavidad Fusible de
lámina Fusible de
cartucho Descripción
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 216

217

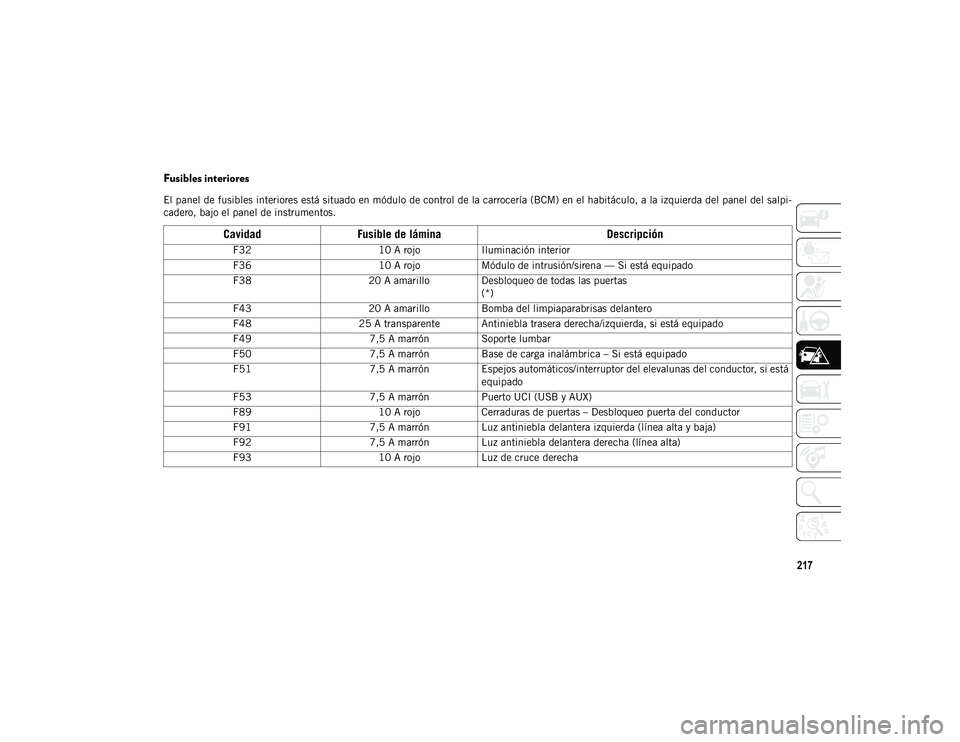

Fusibles interiores
El panel de fusibles interiores está situado en módulo de control de la carrocería (BCM) en el habitáculo, a la izquierda del panel del salpi-
cadero, bajo el panel de instrumentos.
CavidadFusible de lámina Descripción
F3210 A rojoIluminación interior
F36 10 A rojoMódulo de intrusión/sirena — Si está equipado
F38 20 A amarilloDesbloqueo de todas las puertas
(*)
F43 20 A amarilloBomba del limpiaparabrisas delantero
F48 25 A transparente Antiniebla trasera derecha/izquierda, si está equipado
F49 7,5 A marrónSoporte lumbar
F50 7,5 A marrónBase de carga inalámbrica – Si está equipado
F51 7,5 A marrónEspejos automáticos/interruptor del elevalunas del conductor, si está
equipado
F53 7,5 A marrónPuerto UCI (USB y AUX)
F89 10 A rojoCerraduras de puertas – Desbloqueo puerta del conductor
F91 7,5 A marrónLuz antiniebla delantera izquierda (línea alta y baja)
F92 7,5 A marrónLuz antiniebla delantera derecha (línea alta)
F93 10 A rojoLuz de cruce derecha
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 217

EN CASO DE EMERGENCIA

218
(Continuado)

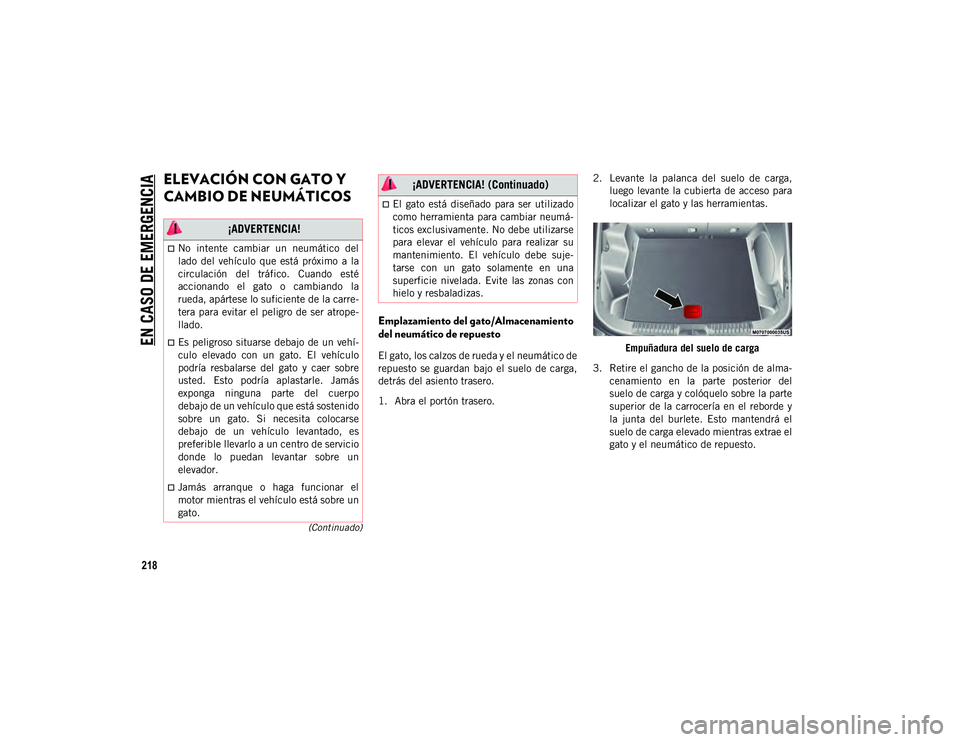

ELEVACIÓN CON GATO Y
CAMBIO DE NEUMÁTICOS
Emplazamiento del gato/Almacenamiento
del neumático de repuesto
El gato, los calzos de rueda y el neumático de
repuesto se guardan bajo el suelo de carga,
detrás del asiento trasero.
1. Abra el portón trasero.2. Levante la palanca del suelo de carga,
luego levante la cubierta de acceso para
localizar el gato y las herramientas.
Empuñadura del suelo de carga
3. Retire el gancho de la posición de alma- cenamiento en la parte posterior del
suelo de carga y colóquelo sobre la parte
superior de la carrocería en el reborde y
la junta del burlete. Esto mantendrá el
suelo de carga elevado mientras extrae el
gato y el neumático de repuesto.
¡ADVERTENCIA!
No intente cambiar un neumático del
lado del vehículo que está próximo a la
circulación del tráfico. Cuando esté
accionando el gato o cambiando la
rueda, apártese lo suficiente de la carre-
tera para evitar el peligro de ser atrope-
llado.
Es peligroso situarse debajo de un vehí-
culo elevado con un gato. El vehículo
podría resbalarse del gato y caer sobre
usted. Esto podría aplastarle. Jamás
exponga ninguna parte del cuerpo
debajo de un vehículo que está sostenido
sobre un gato. Si necesita colocarse
debajo de un vehículo levantado, es
preferible llevarlo a un centro de servicio
donde lo puedan levantar sobre un
elevador.
Jamás arranque o haga funcionar el
motor mientras el vehículo está sobre un
gato.
El gato está diseñado para ser utilizado
como herramienta para cambiar neumá-
ticos exclusivamente. No debe utilizarse
para elevar el vehículo para realizar su
mantenimiento. El vehículo debe suje-
tarse con un gato solamente en una
superficie nivelada. Evite las zonas con
hielo y resbaladizas.
¡ADVERTENCIA! (Continuado)
