JEEP CHEROKEE 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

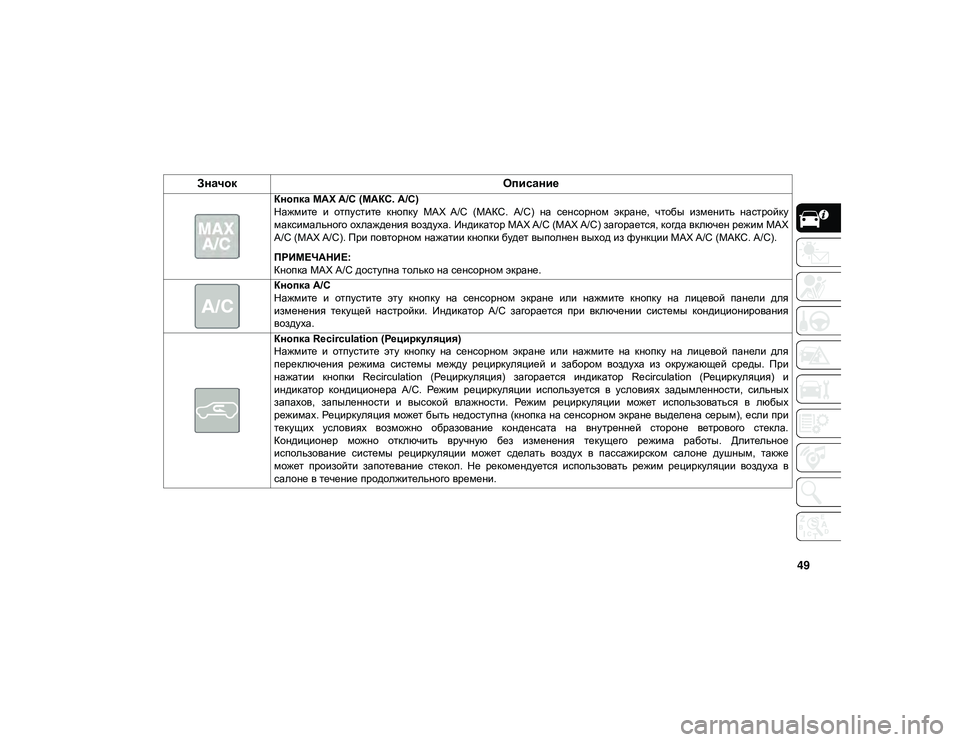

49
Значок
Описание
Кнопка MAX A/C (МАКС. A/C)
Нажмите и отпустите кнопку MAX A/C (МАКС. A/C) на сенсорном экране, чтобы изменить настройку
максимального охлаждения воздуха. Индикатор MAX A/C (MAX A/C) загорается, когда включен режим MAX
A/C (MAX A/C). При повторном нажатии кнопки будет выполнен выход из функции MAX A/C (МАКС. A/C).
ПРИМЕЧАНИЕ:
Кнопка MAX A/C доступна только на сенсорном экране.
Кнопка A/C
Нажмите и отпустите эту кнопку на сенсорном экране или нажмите кнопку на лицевой панели для
изменения текущей настройки. Индикатор A/C загорается при включении системы кондиционирования
воздуха.
Кнопка Recirculation (Рециркуляция)
Нажмите и отпустите эту кнопку на сенсорном экране или нажмите на кнопку на лицевой панели для
переключения режима системы между рециркуляцией и забором воздуха из окружающей среды. При
нажатии кнопки Recirculation (Рециркуляция) загорается индикатор Recirculation (Рециркуляция) и
индикатор кондиционера A/C. Режим рециркуляции используется в условиях задымленности, сильных
запахов, запыленности и высокой влажности. Режим рециркуляции может использоваться в любых
режимах. Рециркуляция может быть недоступна (кнопка на сенсорном экране выделена серым), если при
текущих условиях возможно образование конденсата на внутренней стороне ветрового стекла.
Кондиционер можно отключить вручную без изменения текущего режима работы. Длительное
использование системы рециркуляции может сделать воздух в пассажирском салоне душным, также
может произойти запотевание стекол. Не рекомендуется использовать режим рециркуляции воздуха в
салоне в течение продолжительного времени.
2020_JEEP_CHEROKEE_UG_RU.book Page 49

ЗНАКОМСТВО С АВТОМОБИЛЕМ

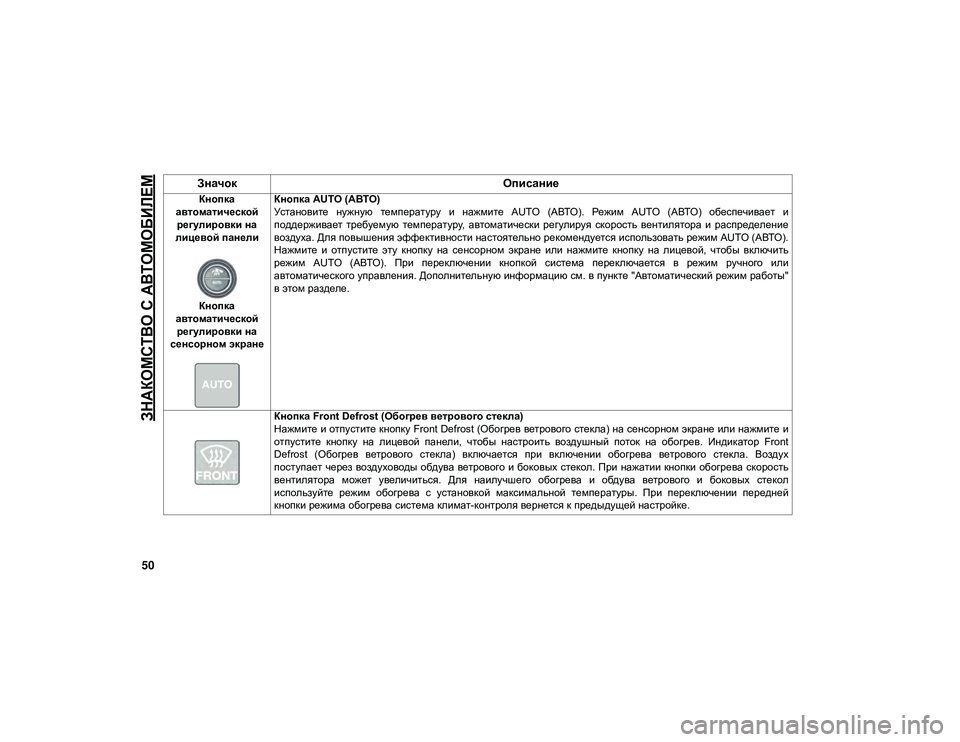

50
Кнопка
автоматической регулировки на
лицевой панели
Кнопка
автоматической регулировки на
сенсорном экране Кнопка AUTO (АВТО)
Установите нужную температуру и нажмите AUTO (АВТО). Режим AUTO (АВТО) обеспечивает и
поддерживает требуемую температуру, автоматически регулируя скорость вентилятора и распределение
воздуха. Для повышения эффективности настоятельно рекомендуется использовать режим AUTO (АВТО).
Нажмите и отпустите эту кнопку на сенсорном экране или нажмите кнопку на лицевой, чтобы включить
режим AUTO (АВТО). При переключении кнопкой система переключается в режим ручного или
автоматического управления. Дополнительную информацию см. в пункте "Автоматический режим работы"
в этом разделе.
Кнопка Front Defrost (Обогрев ветрового стекла)
Нажмите и отпустите кнопку Front Defrost (Обогрев ветрового стекла) на сенсорном экране или нажмите и
отпустите кнопку на лицевой панели, чтобы настроить воздушный поток на обогрев. Индикатор Front
Defrost (Обогрев ветрового стекла) включается при включении обогрева ветрового стекла. Воздух
поступает через воздуховоды обдува ветрового и боковых стекол. При нажатии кнопки обогрева скорость
вентилятора может увеличиться. Для наилучшего обогрева и обдува ветрового и боковых стекол
используйте режим обогрева с установкой максимальной температуры. При переключении передней
кнопки режима обогрева система климат-контроля вернется к предыдущей настройке.
Значок
Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 50

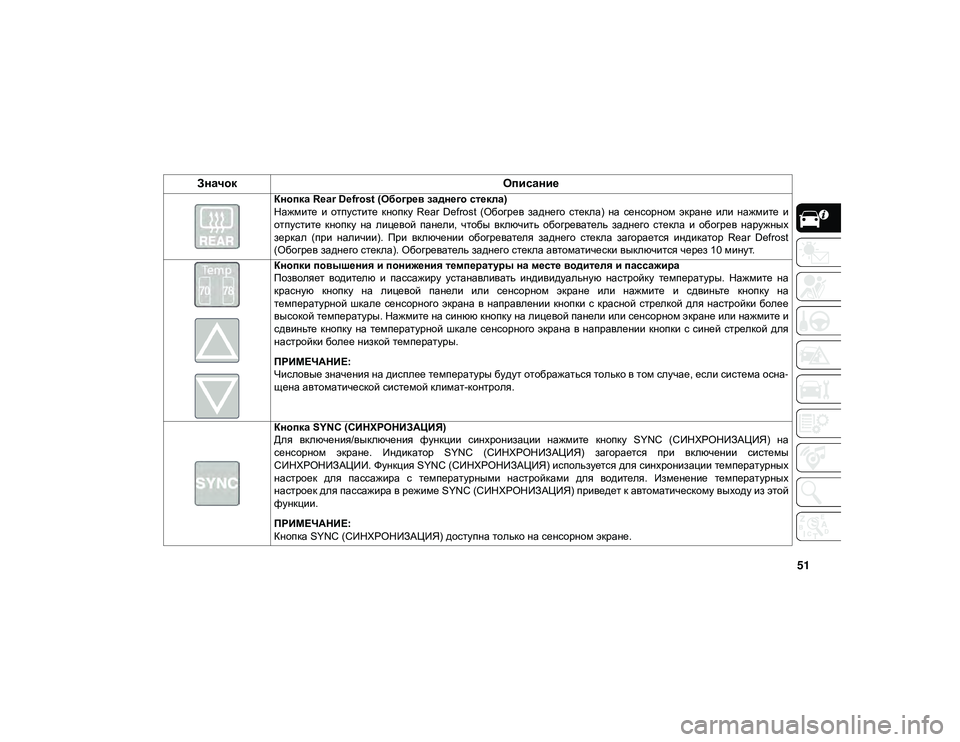

51
Кнопка Rear Defrost (Обогрев заднего стекла)
Нажмите и отпустите кнопку Rear Defrost (Обогрев заднего стекла) на сенсорном экране или нажмите и
отпустите кнопку на лицевой панели, чтобы включить обогреватель заднего стекла и обогрев наружных
зеркал (при наличии). При включении обогревателя заднего стекла загорается индикатор Rear Defrost
(Обогрев заднего стекла). Обогреватель заднего стекла автоматически выключится через 10 минут.
Кнопки повышения и понижения температуры на месте водителя и пассажира
Позволяет водителю и пассажиру устанавливать индивидуальную настройку температуры. Нажмите на
красную кнопку на лицевой панели или сенсорном экране или нажмите и сдвиньте кнопку на
температурной шкале сенсорного экрана в направлении кнопки с красной стрелкой для настройки более
высокой температуры. Нажмите на синюю кнопку на лицевой панели или сенсорном экране или нажмите и
сдвиньте кнопку на температурной шкале сенсорного экрана в направлении кнопки с синей стрелкой для
настройки более низкой температуры.
ПРИМЕЧАНИЕ:
Числовые значения на дисплее температуры будут отображаться только в том случае, если система осна-
щена автоматической системой климат-контроля.
Кнопка SYNC (СИНХРОНИЗАЦИЯ)
Для включения/выключения функции синхронизации нажмите кнопку SYNC (СИНХРОНИЗАЦИЯ) на
сенсорном экране. Индикатор SYNC (СИНХРОНИЗАЦИЯ) загорается при включении системы
СИНХРОНИЗАЦИИ. Функция SYNC (СИНХРОНИЗАЦИЯ) используется для синхронизации температурных
настроек для пассажира с температурными настройками для водителя. Изменение температурных
настроек для пассажира в режиме SYNC (СИНХРОНИЗАЦИЯ) приведет к автоматическому выходу из этой
функции.
ПРИМЕЧАНИЕ:
Кнопка SYNC (СИНХРОНИЗАЦИЯ) доступна только на сенсорном экране.
Значок Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 51

ЗНАКОМСТВО С АВТОМОБИЛЕМ

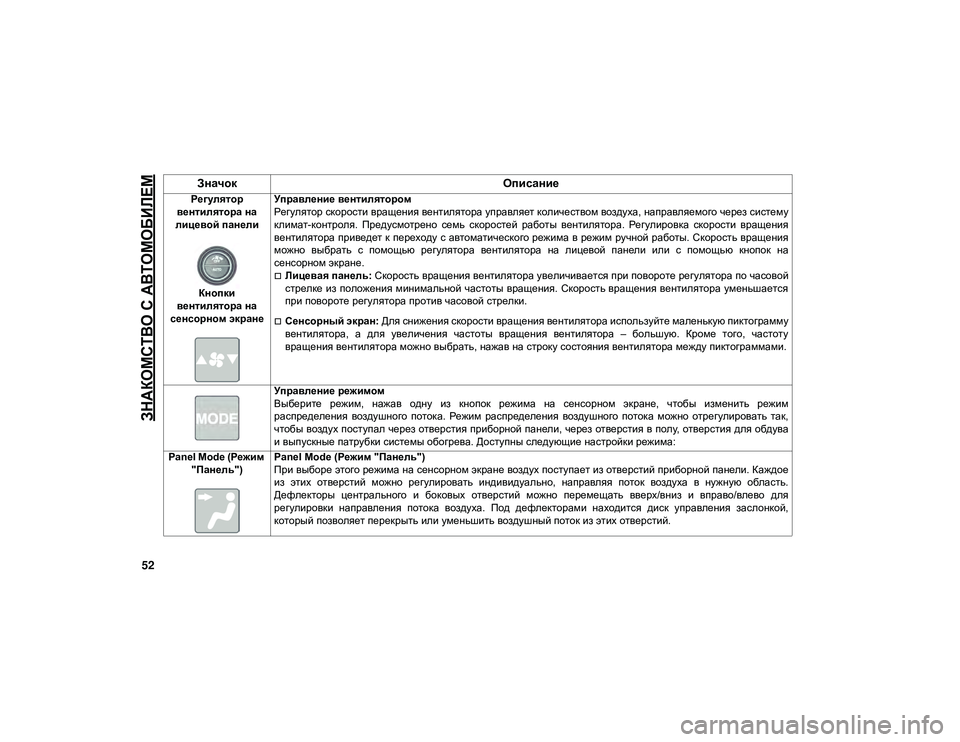

52
Регулятор
вентилятора на
лицевой панели
Кнопки
вентилятора на
сенсорном экране Управление вентилятором
Регулятор скорости вращения вентилятора управляет количеством воздуха, направляемого через систему
климат-контроля. Предусмотрено семь скоростей работы вентилятора. Регулировка скорости вращения
вентилятора приведет к переходу с автоматического режима в режим ручной работы. Скорость вращения
можно выбрать с помощью регулятора вентилятора на лицевой панели или с помощью кнопок на
сенсорном экране.
Лицевая панель:
Скорость вращения вентилятора увеличивается при повороте регулятора по часовой
стрелке из положения минимальной частоты вращения. Скорость вращения вентилятора уменьшается
при повороте регулятора против часовой стрелки.
Сенсорный экран: Для снижения скорости вращения вентилятора используйте маленькую пиктограмму
вентилятора, а для увеличения частоты вращения вентилятора – большую. Кроме того, частоту
вращения вентилятора можно выбрать, нажав на строку состояния вентилятора между пиктограммами.
Управление режимом
Выберите режим, нажав одну из кнопок режима на сенсорном экране, чтобы изменить режим
распределения воздушного потока. Режим распределения воздушного потока можно отрегулировать так,
чтобы воздух поступал через отверстия приборной панели, через отверстия в полу, отверстия для обдува
и выпускные патрубки системы обогрева. Доступны следующие настройки режима:
Panel Mode (Режим "Панель") Panel Mode (Режим "Панель")
При выборе этого режима на сенсорном экране воздух поступает из отверстий приборной панели. Каждое
из этих отверстий можно регулировать индивидуально, направляя поток воздуха в нужную область.
Дефлекторы центрального и боковых отверстий можно перемещать вверх/вниз и вправо/влево для
регулировки направления потока воздуха. Под дефлекторами находится диск управления заслонкой,
который позволяет перекрыть или уменьшить воздушный поток из этих отверстий.
Значок
Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 52

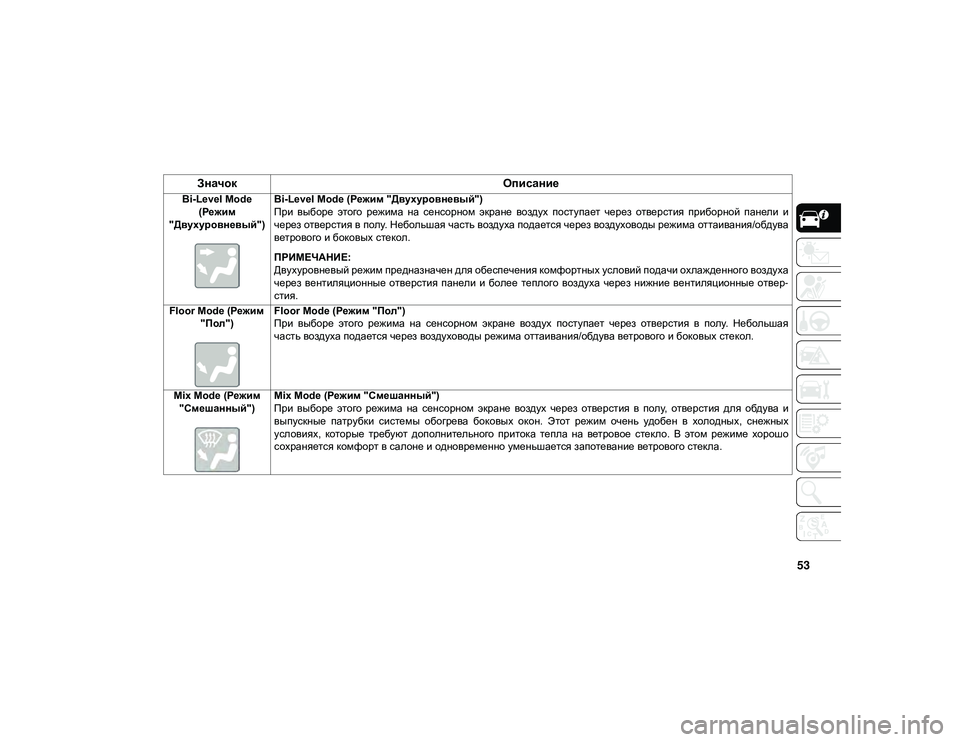

53
Bi-Level Mode (Режим
"Двухуровневый") Bi-Level Mode (Режим "Двухуровневый")
При выборе этого режима на сенсорном экране воздух поступает через отверстия приборной панели и
через отверстия в полу. Небольшая часть воздуха подается через воздуховоды режима оттаивания/обдува
ветрового и боковых стекол.
ПРИМЕЧАНИЕ:
Двухуровневый режим предназначен для обеспечения комфортных условий подачи охлажденного воздуха
через вентиляционные отверстия панели и более теплого воздуха через нижние вентиляционные отвер
-
стия.
Floor Mode (Режим "Пол") Floor Mode (Режим "Пол")
При выборе этого режима на сенсорном экране воздух поступает через отверстия в полу. Небольшая
часть воздуха подается через воздуховоды режима оттаивания/обдува ветрового и боковых стекол.
Mix Mode (Режим "Смешанный") Mix Mode (Режим "Смешанный")
При выборе этого режима на сенсорном экране воздух через отверстия в полу, отверстия для обдува и
выпускные патрубки системы обогрева боковых окон. Этот режим очень удобен в холодных, снежных
условиях, которые требуют дополнительного притока тепла на ветровое стекло. В этом режиме хорошо
сохраняется комфорт в салоне и одновременно уменьшается запотевание ветрового стекла.
Значок
Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 53

ЗНАКОМСТВО С АВТОМОБИЛЕМ

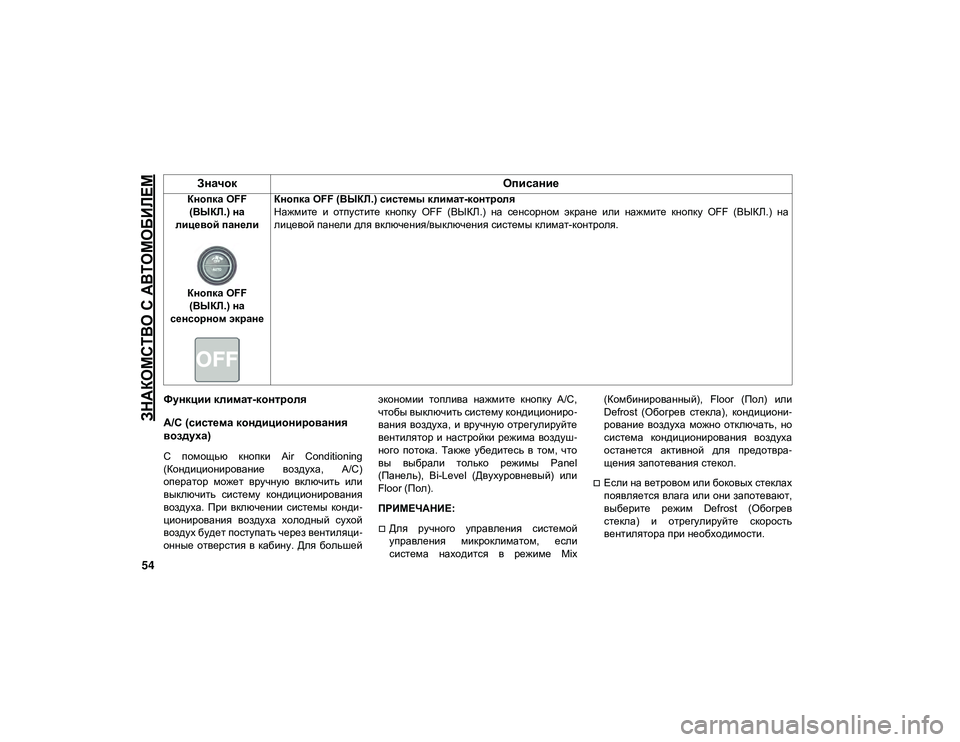

54
Функции климат-контроля
A/C (система кондиционирования
воздуха)
С помощью кнопки Air Conditioning
(Кондиционирование воздуха, A/C)
оператор может вручную включить или
выключить систему кондиционирования
воздуха. При включении системы конди-
ционирования воздуха холодный сухой
воздух будет поступать через вентиляци -
онные отверстия в кабину. Для большей экономии топлива нажмите кнопку A/C,
чтобы выключить систему кондициониро
-
вания воздуха, и вручную отрегулируйте
вентилятор и настройки режима воздуш -
ного потока. Также убедитесь в том, что
вы выбрали только режимы Panel
(Панель), Bi-Level (Двухуровневый) или
Floor (Пол).
ПРИМЕЧАНИЕ:
Для ручного управления системой
управления микроклиматом, если
система находится в режиме Mix (Комбинированный), Floor (Пол) или
Defrost (Обогрев стекла), кондициони
-
рование воздуха можно отключать, но
система кондиционирования воздуха
останется активной для предотвра -
щения запотевания стекол.
Если на ветровом или боковых стеклах
появляется влага или они запотевают,
выберите режим Defrost (Обогрев
стекла) и отрегулируйте скорость
вентилятора при необходимости.
Кнопка OFF
(ВЫКЛ.) на
лицевой панели
Кнопка OFF (ВЫКЛ.) на
сенсорном экране Кнопка OFF (ВЫКЛ.) системы климат-контроля
Нажмите и отпустите кнопку OFF (ВЫКЛ.) на сенсорном экране или нажмите кнопку OFF (ВЫКЛ.) на
лицевой панели для включения/выключения системы климат-контроля.
Значок
Описание
2020_JEEP_CHEROKEE_UG_RU.book Page 54

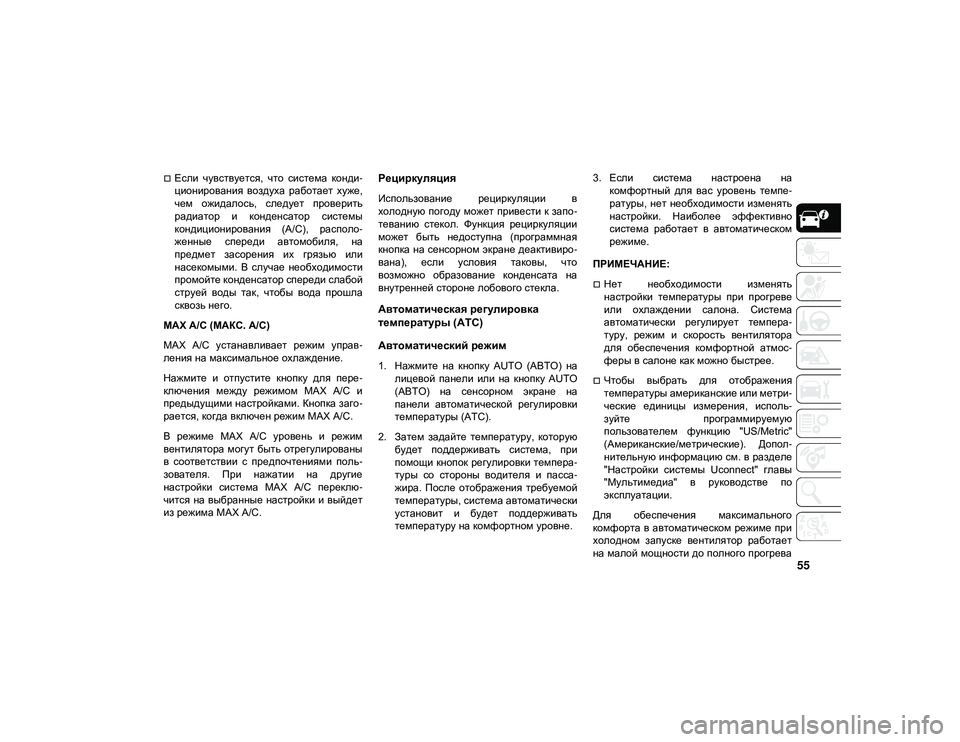

55
Если чувствуется, что система конди-
ционирования воздуха работает хуже,
чем ожидалось, следует проверить
радиатор и конденсатор системы
кондиционирования (A/C), располо -
женные спереди автомобиля, на
предмет засорения их грязью или
насекомыми. В случае необходимости
промойте конденсатор спереди слабой
струей воды так, чтобы вода прошла
сквозь него.
MAX A/C (МАКС. A/C)
MAX A/C устанавливает режим управ -
ления на максимальное охлаждение.
Нажмите и отпустите кнопку для пере -
ключения между режимом MAX A/C и
предыдущими настройками. Кнопка заго -
рается, когда включен режим MAX A/C.
В режиме MAX A/C уровень и режим
вентилятора могут быть отрегулированы
в соответствии с предпочтениями поль -
зователя. При нажатии на другие
настройки система MAX A/C переклю -
чится на выбранные настройки и выйдет
из режима MAX A/C.Рециркуляция
Использование рециркуляции в
холодную погоду может привести к запо -
теванию стекол. Функция рециркуляции
может быть недоступна (программная
кнопка на сенсорном экране деактивиро -
вана), если условия таковы, что
возможно образование конденсата на
внутренней стороне лобового стекла.
Автоматическая регулировка
температуры (ATC)
Автоматический режим
1. Нажмите на кнопку AUTO (АВТО) на лицевой панели или на кнопку AUTO
(АВТО) на сенсорном экране на
панели автоматической регулировки
температуры (ATC).
2. Затем задайте температуру, которую будет поддерживать система, при
помощи кнопок регулировки темпера -
туры со стороны водителя и пасса -
жира. После отображения требуемой
температуры, система автоматически
установит и будет поддерживать
температуру на комфортном уровне. 3. Если система настроена на
комфортный для вас уровень темпе -
ратуры, нет необходимости изменять
настройки. Наиболее эффективно
система работает в автоматическом
режиме.
ПРИМЕЧАНИЕ:
Нет необходимости изменять
настройки температуры при прогреве
или охлаждении салона. Система
автоматически регулирует темпера -
туру, режим и скорость вентилятора
для обеспечения комфортной атмос-
феры в салоне как можно быстрее.
Чтобы выбрать для отображения
температуры американские или метри -
ческие единицы измерения, исполь -
зуйте программируемую
пользователем функцию "US/Metric"
(Американские/метрические). Допол -
нительную информацию см. в разделе
"Настройки системы Uconnect" главы
"Мультимедиа" в руководстве по
эксплуатации.
Для обеспечения максимального
комфорта в автоматическом режиме при
холодном запуске вентилятор работает
на малой мощности до полного прогрева
2020_JEEP_CHEROKEE_UG_RU.book Page 55

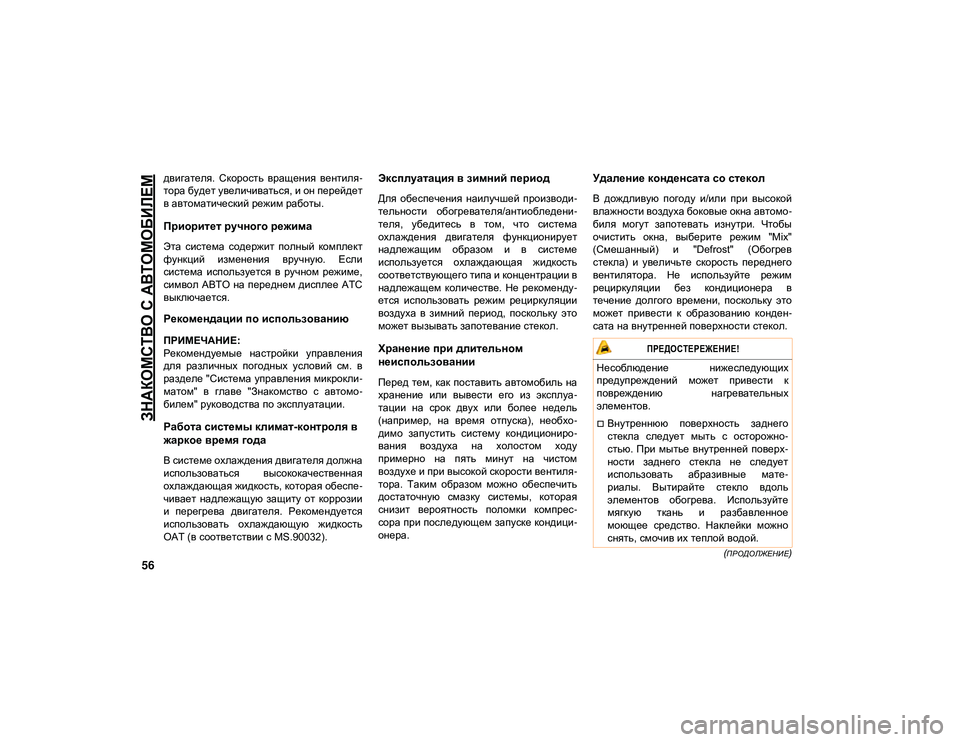

ЗНАКОМСТВО С АВТОМОБИЛЕМ

56
(ПРОДОЛЖЕНИЕ)
двигателя. Скорость вращения вентиля-
тора будет увеличиваться, и он перейдет
в автоматический режим работы.
Приоритет ручного режима
Эта система содержит полный комплект
функций изменения вручную. Если
система используется в ручном режиме,
символ АВТО на переднем дисплее ATC
выключается.
Рекомендации по использованию
ПРИМЕЧАНИЕ:
Рекомендуемые настройки управления
для различных погодных условий см. в
разделе "Система управления микрокли -
матом" в главе "Знакомство с автомо -
билем" руководства по эксплуатации.
Работа системы климат-контроля в
жаркое время года
В системе охлаждения двигателя должна
использоваться высококачественная
охлаждающая жидкость, которая обеспе -
чивает надлежащую защиту от коррозии
и перегрева двигателя. Рекомендуется
использовать охлаждающую жидкость
OAT (в соответствии с MS.90032).
Эксплуатация в зимний период
Для обеспечения наилучшей производи -
тельности обогревателя/антиобледени -
теля, убедитесь в том, что система
охлаждения двигателя функционирует
надлежащим образом и в системе
используется охлаждающая жидкость
соответствующего типа и концентрации в
надлежащем количестве. Не рекоменду -
ется использовать режим рециркуляции
воздуха в зимний период, поскольку это
может вызывать запотевание стекол.
Хранение при длительном
неиспользовании
Перед тем, как поставить автомобиль на
хранение или вывести его из эксплуа -
тации на срок двух или более недель
(например, на время отпуска), необхо -
димо запустить систему кондициониро -
вания воздуха на холостом ходу
примерно на пять минут на чистом
воздухе и при высокой скорости вентиля -
тора. Таким образом можно обеспечить
достаточную смазку системы, которая
снизит вероятность поломки компрес -
сора при последующем запуске кондици -
онера.
Удаление конденсата со стекол
В дождливую погоду и/или при высокой
влажности воздуха боковые окна автомо -
биля могут запотевать изнутри. Чтобы
очистить окна, выберите режим "Mix"
(Смешанный) и "Defrost" (Обогрев
стекла) и увеличьте скорость переднего
вентилятора. Не используйте режим
рециркуляции без кондиционера в
течение долгого времени, поскольку это
может привести к образованию конден -
сата на внутренней поверхности стекол.

ПРЕДОСТЕРЕЖЕНИЕ!

Несоблюдение нижеследующих
предупреждений может привести к
повреждению нагревательных
элементов.
Внутреннюю поверхность заднего
стекла следует мыть с осторожно -
стью. При мытье внутренней поверх-
ности заднего стекла не следует
использовать абразивные мате -
риалы. Вытирайте стекло вдоль
элементов обогрева. Используйте
мягкую ткань и разбавленное
моющее средство. Наклейки можно
снять, смочив их теплой водой.
2020_JEEP_CHEROKEE_UG_RU.book Page 56

57

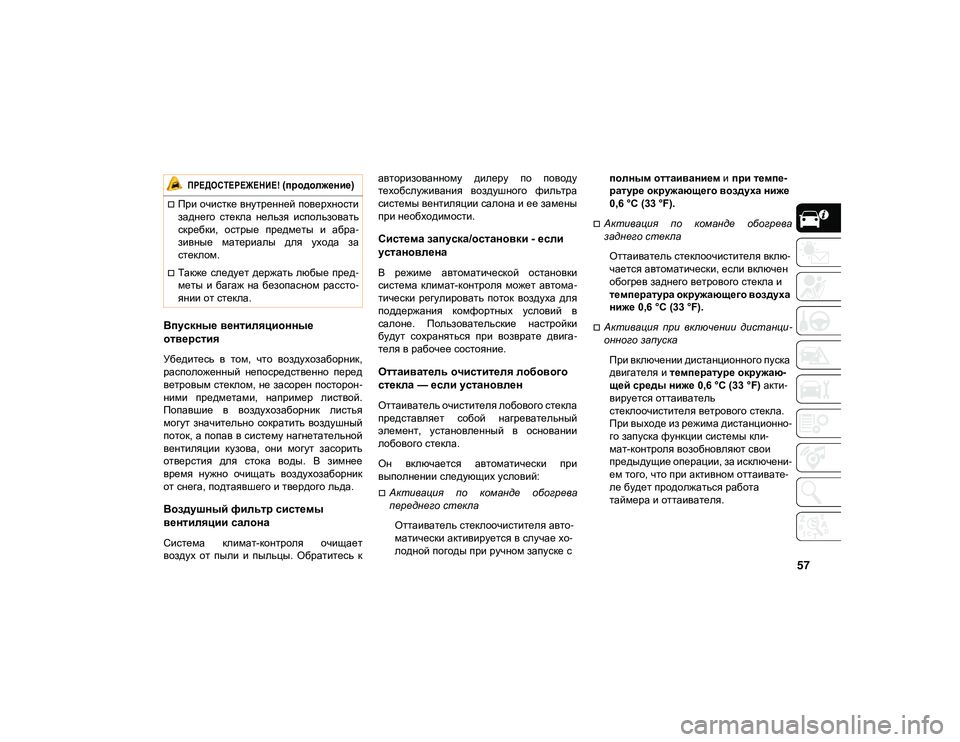

Впускные вентиляционные
отверстия
Убедитесь в том, что воздухозаборник,
расположенный непосредственно перед
ветровым стеклом, не засорен посторон-
ними предметами, например листвой.
Попавшие в воздухозаборник листья
могут значительно сократить воздушный
поток, а попав в систему нагнетательной
вентиляции кузова, они могут засорить
отверстия для стока воды. В зимнее
время нужно очищать воздухозаборник
от снега, подтаявшего и твердого льда.
Воздушный фильтр системы
вентиляции салона
Система климат-контроля очищает
воздух от пыли и пыльцы. Обратитесь к авторизованному дилеру по поводу
техобслуживания воздушного фильтра
системы вентиляции салона и ее замены
при необходимости.
Система запуска/остановки - если
установлена
В режиме автоматической остановки
система климат-контроля может автома
-
тически регулировать поток воздуха для
поддержания комфортных условий в
салоне. Пользовательские настройки
будут сохраняться при возврате двига -
теля в рабочее состояние.
Оттаиватель очистителя лобового
стекла — если установлен
Оттаиватель очистителя лобового стекла
представляет собой нагревательный
элемент, установленный в основании
лобового стекла.
Он включается автоматически при
выполнении следующих условий:
Активация по команде обогрева
переднего стекла
Оттаиватель стеклоочистителя авто -
матически активируется в случае хо -
лодной погоды при ручном запуске с полным оттаиванием
и при темпе -
ратуре окружающего воздуха ниже
0,6 °C (33 °F).
Активация по команде обогрева
заднего стекла
Оттаиватель стеклоочистителя вклю -
чается автоматически, если включен
обогрев заднего ветрового стекла и
температура окружающего воздуха
ниже 0,6 °C (33 °F).
Активация при включении дистанци -
онного запуска
При включении дистанционного пуска
двигателя и температуре окружаю -
щей среды ниже 0,6 °C (33 °F) акти-
вируется оттаиватель
стеклоочистителя ветрового стекла.
При выходе из режима дистанционно -
го запуска функции системы кли -
мат-контроля возобновляют свои
предыдущие операции, за исключени -
ем того, что при активном оттаивате -
ле будет продолжаться работа
таймера и оттаивателя.
При очистке внутренней поверхности
заднего стекла нельзя использовать
скребки, острые предметы и абра -
зивные материалы для ухода за
стеклом.
Также следует держать любые пред -
меты и багаж на безопасном рассто -
янии от стекла.

ПРЕДОСТЕРЕЖЕНИЕ!
(продолжение)

2020_JEEP_CHEROKEE_UG_RU.book Page 57

ЗНАКОМСТВО С АВТОМОБИЛЕМ

58
ОКНА
Органы управления
электрическими
стеклоподъемниками
Регулятор механизма стеклоподъем-
ника, находящийся на водительской
двери, позволяет управлять положением
всех дверных стекол.
Клавиши управления
стеклоподъемниками На каждой пассажирской двери имеется
по одной клавише управления стекло
-
подъемниками. Стеклоподъемники рабо -
тают, только когда зажигание находится
в положении ACC (ВСПОМОГАТЕЛЬНОЕ
ОБОРУДОВАНИЕ) или ON/RUN (ВКЛ./
РАБОТА).
ПРИМЕЧАНИЕ:
В автомобилях, оснащенных системой
Uconnect, переключатели электрического
стеклоподъемника остаются активными в
течение 10 минут после установки зажи -
гания в положение OFF (ВЫКЛ.). При
открытии любой из дверей производится
отмена этой функции. Время задержки
можно изменить. Дополнительную
информацию см. в разделе "Настройки
системы Uconnect" главы "Мультимедиа"
в Руководстве по эксплуатации.

1 — Передний переключатель электрических
стеклоподъемников со стороны водителя
2 — Передний переключатель электрических
стеклоподъемников со стороны пассажира
3 — Задний переключатель электрических
стеклоподъемников со стороны пассажира
4 — Задний переключатель электрических
стеклоподъемников со стороны водителя

ПРЕДУПРЕЖДЕНИЕ!

Не оставляйте детей в автомобиле без
присмотра. Не позволяйте детям играть
с электрическими
стеклоподъемниками. Не оставляйте
брелок внутри автомобиля или
поблизости от него. Храните брелок в
недоступном для детей месте. Не
оставляйте зажигание автомобиля с
функцией дистанционной блокировки
замков Keyless Enter-N-Go в положении
ACC (ВСПОМОГАТЕЛЬНОЕ
ОБОРУДОВАНИЕ) или ON/RUN (ВКЛ./
РАБОТА). Находящиеся в автомобиле
люди, особенно дети, при
использовании стеклоподъемника
могут быть зажаты между оконным
стеклом и рамой. Это может привести к
серьезным травмам или гибели.
2020_JEEP_CHEROKEE_UG_RU.book Page 58
