Page 81 of 384

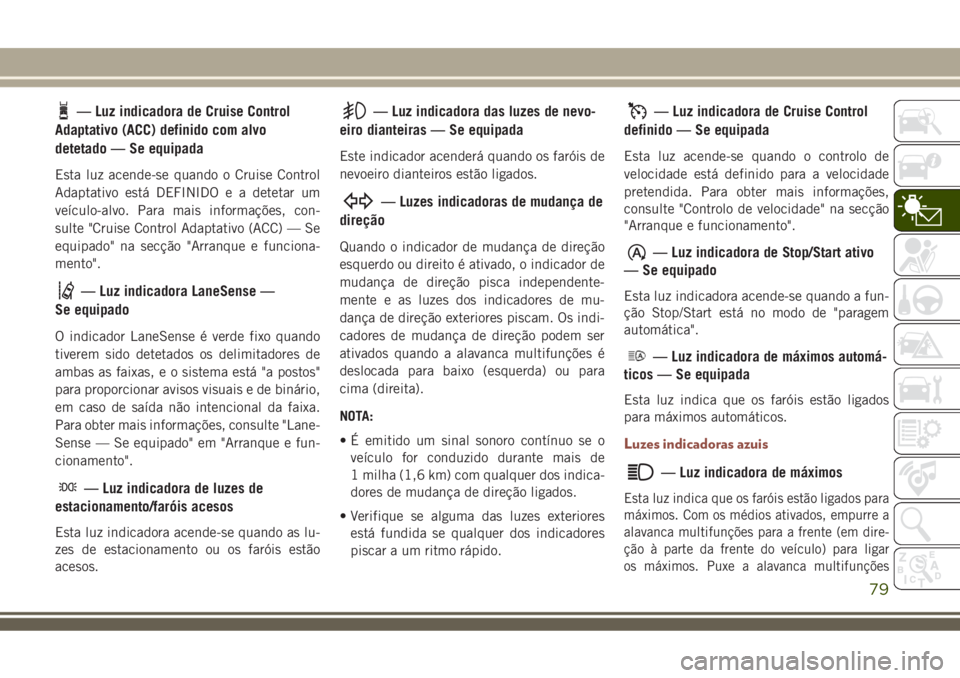

— Luz indicadora de Cruise Control
Adaptativo (ACC) definido com alvo
detetado — Se equipada
Esta luz acende-se quando o Cruise Control
Adaptativo está DEFINIDO e a detetar um
veículo-alvo. Para mais informações, con-
sulte "Cruise Control Adaptativo (ACC) — Se
equipado" na secção "Arranque e funciona-
mento".
— Luz indicadora LaneSense —
Se equipado
O indicador LaneSense é verde fixo quando
tiverem sido detetados os delimitadores de
ambas as faixas, e o sistema está "a postos"
para proporcionar avisos visuais e de binário,
em caso de saída não intencional da faixa.
Para obter mais informações, consulte "Lane-
Sense — Se equipado" em "Arranque e fun-
cionamento".
— Luz indicadora de luzes de
estacionamento/faróis acesos
Esta luz indicadora acende-se quando as lu-
zes de estacionamento ou os faróis estão
acesos.
— Luz indicadora das luzes de nevo-
eiro dianteiras — Se equipada
Este indicador acenderá quando os faróis de
nevoeiro dianteiros estão ligados.
— Luzes indicadoras de mudança de
direção
Quando o indicador de mudança de direção
esquerdo ou direito é ativado, o indicador de
mudança de direção pisca independente-
mente e as luzes dos indicadores de mu-
dança de direção exteriores piscam. Os indi-
cadores de mudança de direção podem ser
ativados quando a alavanca multifunções é
deslocada para baixo (esquerda) ou para
cima (direita).
NOTA:
• É emitido um sinal sonoro contínuo se o
veículo for conduzido durante mais de
1 milha (1,6 km) com qualquer dos indica-
dores de mudança de direção ligados.
• Verifique se alguma das luzes exteriores
está fundida se qualquer dos indicadores
piscar a um ritmo rápido.
— Luz indicadora de Cruise Control
definido — Se equipada
Esta luz acende-se quando o controlo de
velocidade está definido para a velocidade
pretendida. Para obter mais informações,
consulte "Controlo de velocidade" na secção
"Arranque e funcionamento".
— Luz indicadora de Stop/Start ativo
— Se equipado
Esta luz indicadora acende-se quando a fun-
ção Stop/Start está no modo de "paragem
automática".
— Luz indicadora de máximos automá-
ticos — Se equipada
Esta luz indica que os faróis estão ligados
para máximos automáticos.
Luzes indicadoras azuis
— Luz indicadora de máximos
Esta luz indica que os faróis estão ligados para
máximos. Com os médios ativados, empurre a
alavanca multifunções para a frente (em dire-
ção à parte da frente do veículo) para ligar
os máximos. Puxe a alavanca multifunções
79
Page 82 of 384

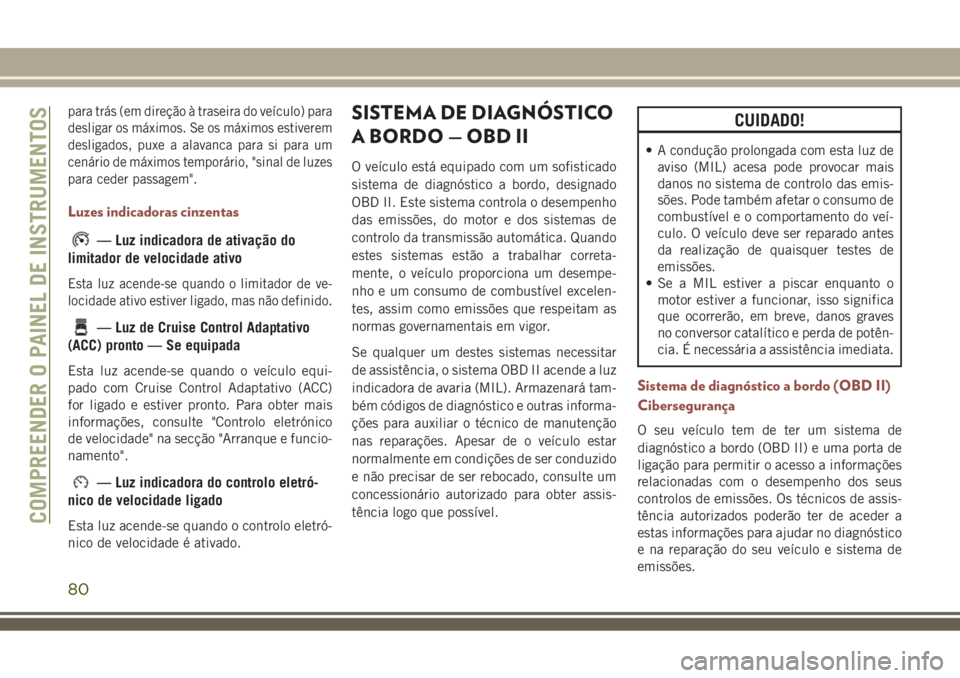

para trás (em direção à traseira do veículo) para
desligar os máximos. Se os máximos estiverem
desligados, puxe a alavanca para si para um
cenário de máximos temporário, "sinal de luzes
para ceder passagem".
Luzes indicadoras cinzentas
— Luz indicadora de ativação do
limitador de velocidade ativo
Esta luz acende-se quando o limitador de ve-
locidade ativo estiver ligado, mas não definido.
— Luz de Cruise Control Adaptativo
(ACC) pronto — Se equipada
Esta luz acende-se quando o veículo equi-
pado com Cruise Control Adaptativo (ACC)
for ligado e estiver pronto. Para obter mais
informações, consulte "Controlo eletrónico
de velocidade" na secção "Arranque e funcio-
namento".
— Luz indicadora do controlo eletró-
nico de velocidade ligado
Esta luz acende-se quando o controlo eletró-
nico de velocidade é ativado.
SISTEMA DE DIAGNÓSTICO
A BORDO — OBD II
O veículo está equipado com um sofisticado
sistema de diagnóstico a bordo, designado
OBD II. Este sistema controla o desempenho
das emissões, do motor e dos sistemas de
controlo da transmissão automática. Quando
estes sistemas estão a trabalhar correta-
mente, o veículo proporciona um desempe-
nho e um consumo de combustível excelen-
tes, assim como emissões que respeitam as
normas governamentais em vigor.
Se qualquer um destes sistemas necessitar
de assistência, o sistema OBD II acende a luz
indicadora de avaria (MIL). Armazenará tam-
bém códigos de diagnóstico e outras informa-
ções para auxiliar o técnico de manutenção
nas reparações. Apesar de o veículo estar
normalmente em condições de ser conduzido
e não precisar de ser rebocado, consulte um
concessionário autorizado para obter assis-
tência logo que possível.
CUIDADO!
• A condução prolongada com esta luz de
aviso (MIL) acesa pode provocar mais
danos no sistema de controlo das emis-
sões. Pode também afetar o consumo de
combustível e o comportamento do veí-
culo. O veículo deve ser reparado antes
da realização de quaisquer testes de
emissões.
• Se a MIL estiver a piscar enquanto o
motor estiver a funcionar, isso significa
que ocorrerão, em breve, danos graves
no conversor catalítico e perda de potên-
cia. É necessária a assistência imediata.
Sistema de diagnóstico a bordo (OBD II)
Cibersegurança
O seu veículo tem de ter um sistema de
diagnóstico a bordo (OBD II) e uma porta de
ligação para permitir o acesso a informações
relacionadas com o desempenho dos seus
controlos de emissões. Os técnicos de assis-
tência autorizados poderão ter de aceder a
estas informações para ajudar no diagnóstico
e na reparação do seu veículo e sistema de
emissões.
COMPREENDER O PAINEL DE INSTRUMENTOS
80
Page 83 of 384

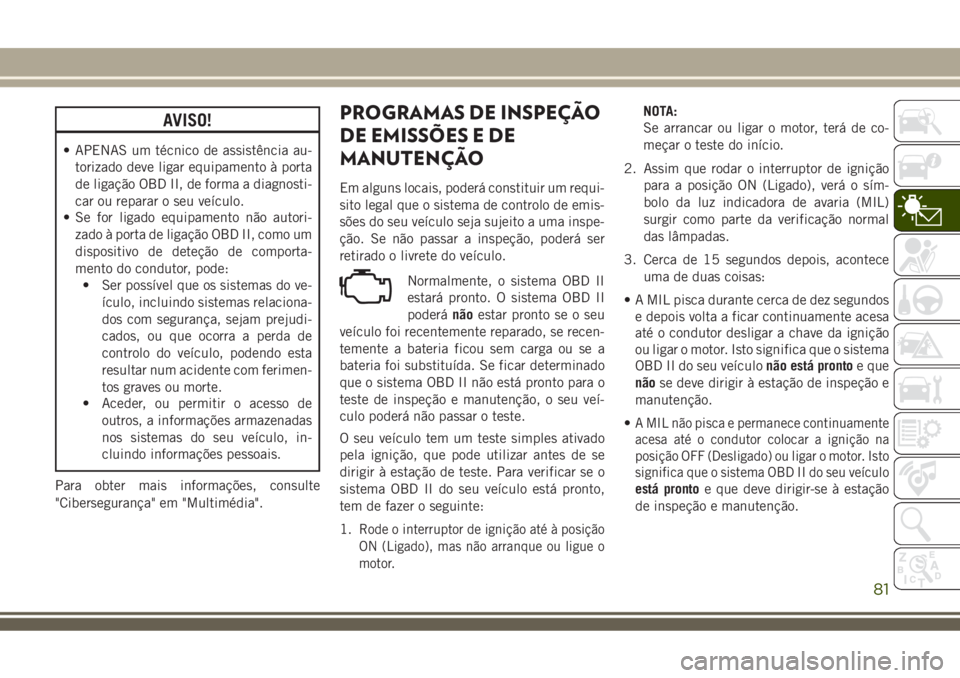

AVISO!
• APENAS um técnico de assistência au-
torizado deve ligar equipamento à porta
de ligação OBD II, de forma a diagnosti-
car ou reparar o seu veículo.
• Se for ligado equipamento não autori-
zado à porta de ligação OBD II, como um
dispositivo de deteção de comporta-
mento do condutor, pode:
• Ser possível que os sistemas do ve-
ículo, incluindo sistemas relaciona-
dos com segurança, sejam prejudi-
cados, ou que ocorra a perda de
controlo do veículo, podendo esta
resultar num acidente com ferimen-
tos graves ou morte.
• Aceder, ou permitir o acesso de
outros, a informações armazenadas
nos sistemas do seu veículo, in-
cluindo informações pessoais.
Para obter mais informações, consulte
"Cibersegurança" em "Multimédia".
PROGRAMAS DE INSPEÇÃO
DE EMISSÕES E DE
MANUTENÇÃO
Em alguns locais, poderá constituir um requi-
sito legal que o sistema de controlo de emis-
sões do seu veículo seja sujeito a uma inspe-
ção. Se não passar a inspeção, poderá ser
retirado o livrete do veículo.
Normalmente, o sistema OBD II
estará pronto. O sistema OBD II
poderánãoestar pronto se o seu
veículo foi recentemente reparado, se recen-
temente a bateria ficou sem carga ou se a
bateria foi substituída. Se ficar determinado
que o sistema OBD II não está pronto para o
teste de inspeção e manutenção, o seu veí-
culo poderá não passar o teste.
O seu veículo tem um teste simples ativado
pela ignição, que pode utilizar antes de se
dirigir à estação de teste. Para verificar se o
sistema OBD II do seu veículo está pronto,
tem de fazer o seguinte:
1.
Rode o interruptor de ignição até à posição
ON (Ligado), mas não arranque ou ligue o
motor.
NOTA:
Se arrancar ou ligar o motor, terá de co-
meçar o teste do início.
2. Assim que rodar o interruptor de ignição
para a posição ON (Ligado), verá o sím-
bolo da luz indicadora de avaria (MIL)
surgir como parte da verificação normal
das lâmpadas.
3. Cerca de 15 segundos depois, acontece
uma de duas coisas:
• A MIL pisca durante cerca de dez segundos
e depois volta a ficar continuamente acesa
até o condutor desligar a chave da ignição
ou ligar o motor. Isto significa que o sistema
OBD II do seu veículonão está prontoe que
nãose deve dirigir à estação de inspeção e
manutenção.
•
A MIL não pisca e permanece continuamente
acesa até o condutor colocar a ignição na
posição OFF (Desligado) ou ligar o motor. Isto
significa que o sistema OBD II do seu veículo
está prontoe que deve dirigir-se à estação
de inspeção e manutenção.
81
Page 84 of 384

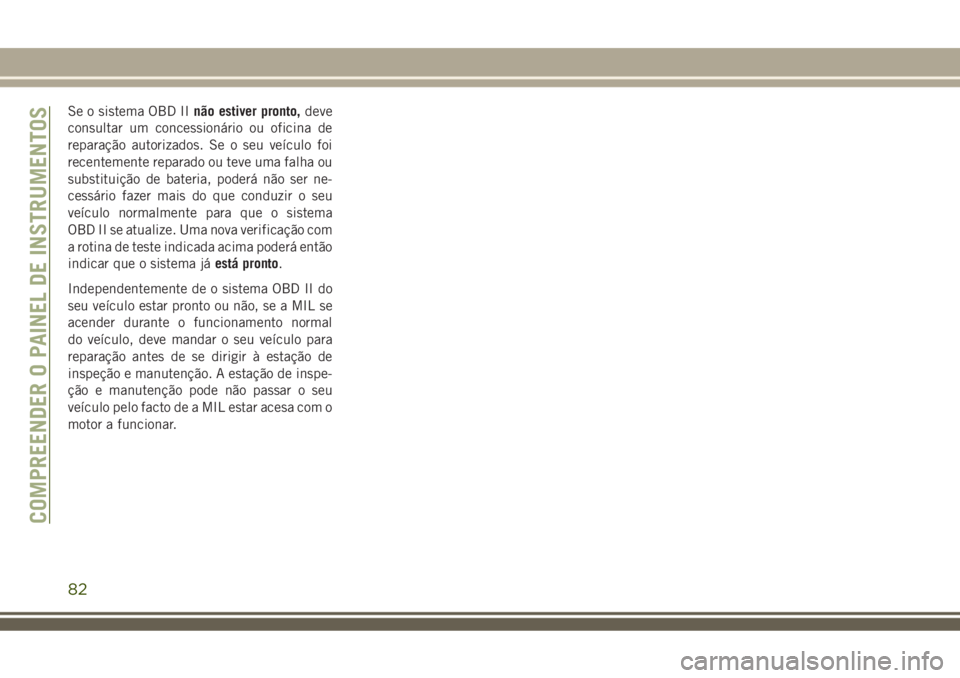

Se o sistema OBD IInão estiver pronto,deve
consultar um concessionário ou oficina de
reparação autorizados. Se o seu veículo foi
recentemente reparado ou teve uma falha ou
substituição de bateria, poderá não ser ne-
cessário fazer mais do que conduzir o seu
veículo normalmente para que o sistema
OBD II se atualize. Uma nova verificação com
a rotina de teste indicada acima poderá então
indicar que o sistema jáestá pronto.
Independentemente de o sistema OBD II do
seu veículo estar pronto ou não, se a MIL se
acender durante o funcionamento normal
do veículo, deve mandar o seu veículo para
reparação antes de se dirigir à estação de
inspeção e manutenção. A estação de inspe-
ção e manutenção pode não passar o seu
veículo pelo facto de a MIL estar acesa com o
motor a funcionar.
COMPREENDER O PAINEL DE INSTRUMENTOS
82
Page 85 of 384

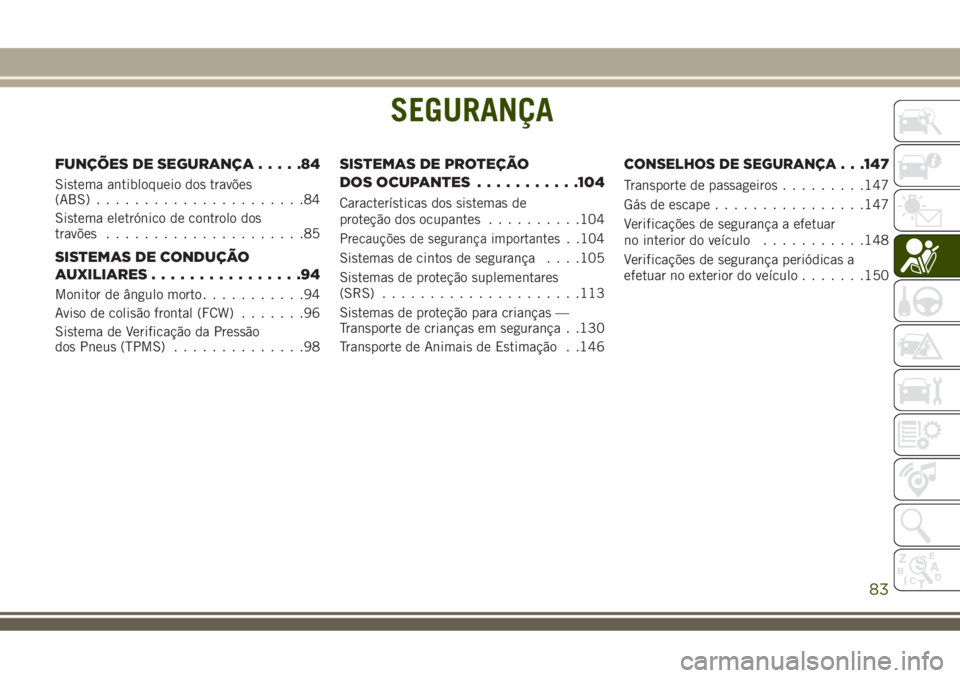

SEGURANÇA
FUNÇÕES DE SEGURANÇA.....84
Sistema antibloqueio dos travões
(ABS)......................84
Sistema eletrónico de controlo dos
travões.....................85
SISTEMAS DE CONDUÇÃO
AUXILIARES................94
Monitor de ângulo morto...........94
Aviso de colisão frontal (FCW).......96
Sistema de Verificação da Pressão
dos Pneus (TPMS)..............98
SISTEMAS DE PROTEÇÃO
DOS OCUPANTES...........104
Características dos sistemas de
proteção dos ocupantes..........104
Precauções de segurança importantes . .104
Sistemas de cintos de segurança. . . .105
Sistemas de proteção suplementares
(SRS).....................113
Sistemas de proteção para crianças —
Transporte de crianças em segurança . .130
Transporte de Animais de Estimação . .146
CONSELHOS DE SEGURANÇA. . .147
Transporte de passageiros.........147
Gás de escape................147
Verificações de segurança a efetuar
no interior do veículo...........148
Verificações de segurança periódicas a
efetuar no exterior do veículo.......150
SEGURANÇA
83
Page 86 of 384

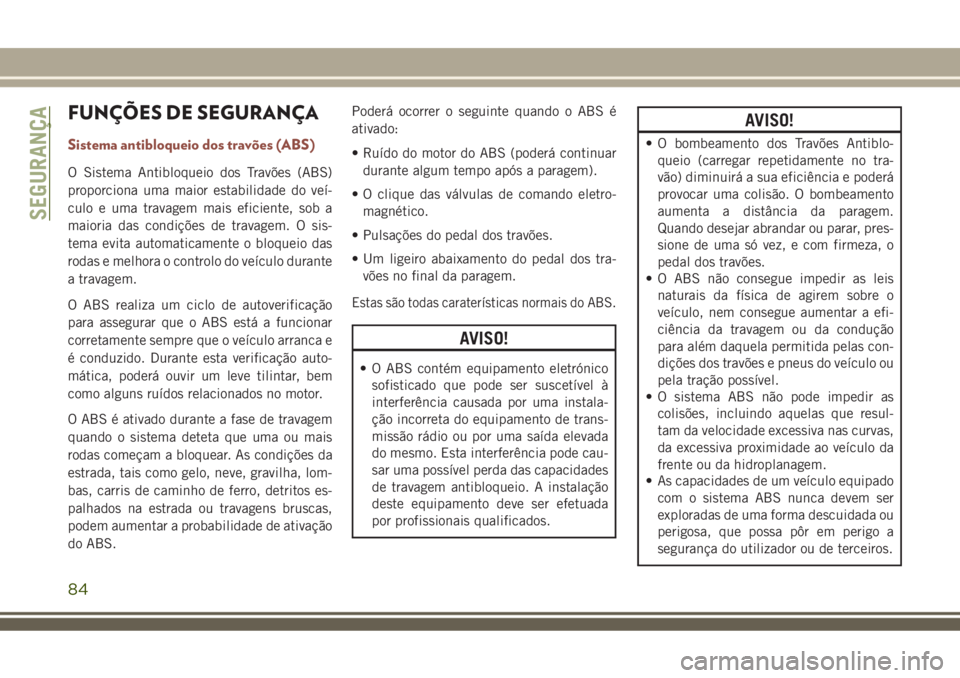

FUNÇÕES DE SEGURANÇA
Sistema antibloqueio dos travões (ABS)
O Sistema Antibloqueio dos Travões (ABS)
proporciona uma maior estabilidade do veí-
culo e uma travagem mais eficiente, sob a
maioria das condições de travagem. O sis-
tema evita automaticamente o bloqueio das
rodas e melhora o controlo do veículo durante
a travagem.
O ABS realiza um ciclo de autoverificação
para assegurar que o ABS está a funcionar
corretamente sempre que o veículo arranca e
é conduzido. Durante esta verificação auto-
mática, poderá ouvir um leve tilintar, bem
como alguns ruídos relacionados no motor.
O ABS é ativado durante a fase de travagem
quando o sistema deteta que uma ou mais
rodas começam a bloquear. As condições da
estrada, tais como gelo, neve, gravilha, lom-
bas, carris de caminho de ferro, detritos es-
palhados na estrada ou travagens bruscas,
podem aumentar a probabilidade de ativação
do ABS.Poderá ocorrer o seguinte quando o ABS é
ativado:
• Ruído do motor do ABS (poderá continuar
durante algum tempo após a paragem).
• O clique das válvulas de comando eletro-
magnético.
• Pulsações do pedal dos travões.
• Um ligeiro abaixamento do pedal dos tra-
vões no final da paragem.
Estas são todas caraterísticas normais do ABS.
AVISO!
• O ABS contém equipamento eletrónico
sofisticado que pode ser suscetível à
interferência causada por uma instala-
ção incorreta do equipamento de trans-
missão rádio ou por uma saída elevada
do mesmo. Esta interferência pode cau-
sar uma possível perda das capacidades
de travagem antibloqueio. A instalação
deste equipamento deve ser efetuada
por profissionais qualificados.
AVISO!
• O bombeamento dos Travões Antiblo-
queio (carregar repetidamente no tra-
vão) diminuirá a sua eficiência e poderá
provocar uma colisão. O bombeamento
aumenta a distância da paragem.
Quando desejar abrandar ou parar, pres-
sione de uma só vez, e com firmeza, o
pedal dos travões.
• O ABS não consegue impedir as leis
naturais da física de agirem sobre o
veículo, nem consegue aumentar a efi-
ciência da travagem ou da condução
para além daquela permitida pelas con-
dições dos travões e pneus do veículo ou
pela tração possível.
• O sistema ABS não pode impedir as
colisões, incluindo aquelas que resul-
tam da velocidade excessiva nas curvas,
da excessiva proximidade ao veículo da
frente ou da hidroplanagem.
• As capacidades de um veículo equipado
com o sistema ABS nunca devem ser
exploradas de uma forma descuidada ou
perigosa, que possa pôr em perigo a
segurança do utilizador ou de terceiros.
SEGURANÇA
84
Page 87 of 384

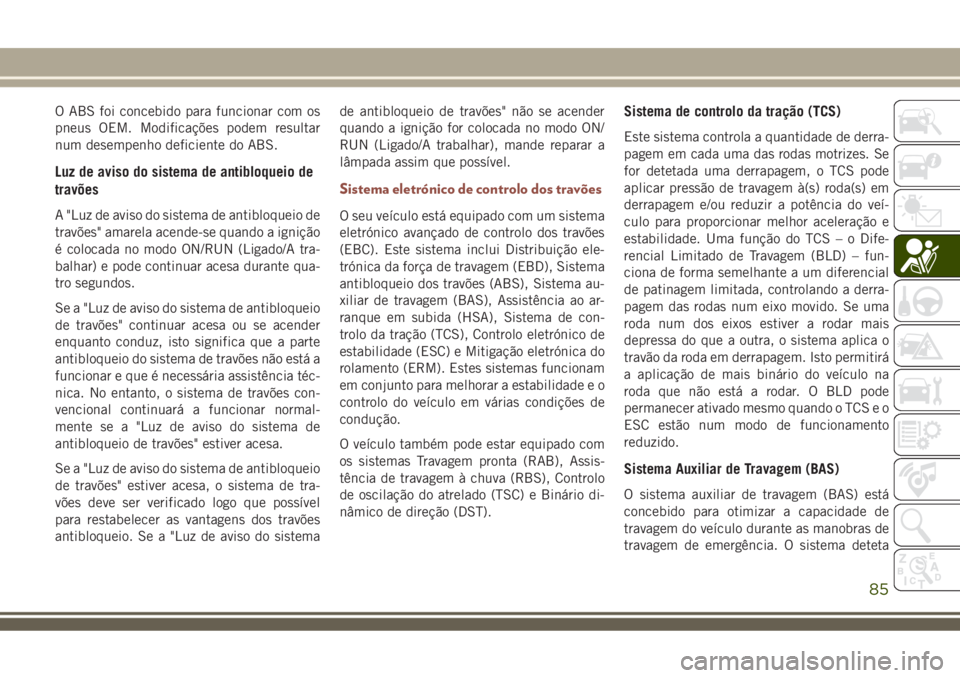

O ABS foi concebido para funcionar com os
pneus OEM. Modificações podem resultar
num desempenho deficiente do ABS.
Luz de aviso do sistema de antibloqueio de
travões
A "Luz de aviso do sistema de antibloqueio de
travões" amarela acende-se quando a ignição
é colocada no modo ON/RUN (Ligado/A tra-
balhar) e pode continuar acesa durante qua-
tro segundos.
Se a "Luz de aviso do sistema de antibloqueio
de travões" continuar acesa ou se acender
enquanto conduz, isto significa que a parte
antibloqueio do sistema de travões não está a
funcionar e que é necessária assistência téc-
nica. No entanto, o sistema de travões con-
vencional continuará a funcionar normal-
mente se a "Luz de aviso do sistema de
antibloqueio de travões" estiver acesa.
Se a "Luz de aviso do sistema de antibloqueio
de travões" estiver acesa, o sistema de tra-
vões deve ser verificado logo que possível
para restabelecer as vantagens dos travões
antibloqueio. Se a "Luz de aviso do sistemade antibloqueio de travões" não se acender
quando a ignição for colocada no modo ON/
RUN (Ligado/A trabalhar), mande reparar a
lâmpada assim que possível.
Sistema eletrónico de controlo dos travões
O seu veículo está equipado com um sistema
eletrónico avançado de controlo dos travões
(EBC). Este sistema inclui Distribuição ele-
trónica da força de travagem (EBD), Sistema
antibloqueio dos travões (ABS), Sistema au-
xiliar de travagem (BAS), Assistência ao ar-
ranque em subida (HSA), Sistema de con-
trolo da tração (TCS), Controlo eletrónico de
estabilidade (ESC) e Mitigação eletrónica do
rolamento (ERM). Estes sistemas funcionam
em conjunto para melhorar a estabilidade e o
controlo do veículo em várias condições de
condução.
O veículo também pode estar equipado com
os sistemas Travagem pronta (RAB), Assis-
tência de travagem à chuva (RBS), Controlo
de oscilação do atrelado (TSC) e Binário di-
nâmico de direção (DST).
Sistema de controlo da tração (TCS)
Este sistema controla a quantidade de derra-
pagem em cada uma das rodas motrizes. Se
for detetada uma derrapagem, o TCS pode
aplicar pressão de travagem à(s) roda(s) em
derrapagem e/ou reduzir a potência do veí-
culo para proporcionar melhor aceleração e
estabilidade. Uma função do TCS – o Dife-
rencial Limitado de Travagem (BLD) – fun-
ciona de forma semelhante a um diferencial
de patinagem limitada, controlando a derra-
pagem das rodas num eixo movido. Se uma
roda num dos eixos estiver a rodar mais
depressa do que a outra, o sistema aplica o
travão da roda em derrapagem. Isto permitirá
a aplicação de mais binário do veículo na
roda que não está a rodar. O BLD pode
permanecer ativado mesmo quando o TCS e o
ESC estão num modo de funcionamento
reduzido.
Sistema Auxiliar de Travagem (BAS)
O sistema auxiliar de travagem (BAS) está
concebido para otimizar a capacidade de
travagem do veículo durante as manobras de
travagem de emergência. O sistema deteta
85
Page 88 of 384

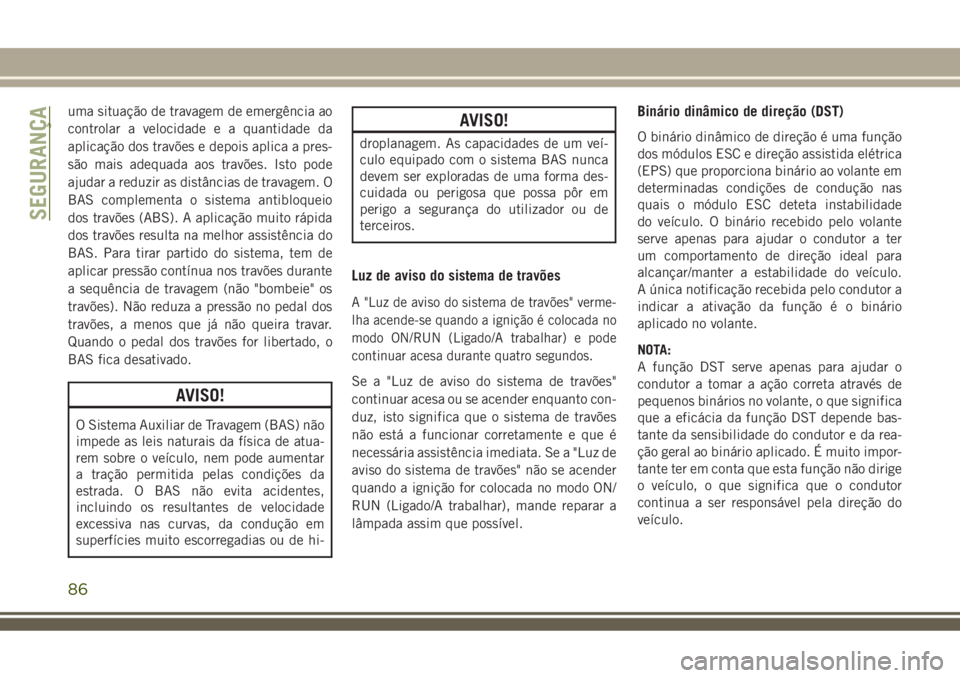

uma situação de travagem de emergência ao
controlar a velocidade e a quantidade da
aplicação dos travões e depois aplica a pres-
são mais adequada aos travões. Isto pode
ajudar a reduzir as distâncias de travagem. O
BAS complementa o sistema antibloqueio
dos travões (ABS). A aplicação muito rápida
dos travões resulta na melhor assistência do
BAS. Para tirar partido do sistema, tem de
aplicar pressão contínua nos travões durante
a sequência de travagem (não "bombeie" os
travões). Não reduza a pressão no pedal dos
travões, a menos que já não queira travar.
Quando o pedal dos travões for libertado, o
BAS fica desativado.
AVISO!
O Sistema Auxiliar de Travagem (BAS) não
impede as leis naturais da física de atua-
rem sobre o veículo, nem pode aumentar
a tração permitida pelas condições da
estrada. O BAS não evita acidentes,
incluindo os resultantes de velocidade
excessiva nas curvas, da condução em
superfícies muito escorregadias ou de hi-
AVISO!
droplanagem. As capacidades de um veí-
culo equipado com o sistema BAS nunca
devem ser exploradas de uma forma des-
cuidada ou perigosa que possa pôr em
perigo a segurança do utilizador ou de
terceiros.
Luz de aviso do sistema de travões
A "Luz de aviso do sistema de travões" verme-
lha acende-se quando a ignição é colocada no
modo ON/RUN (Ligado/A trabalhar) e pode
continuar acesa durante quatro segundos.
Se a "Luz de aviso do sistema de travões"
continuar acesa ou se acender enquanto con-
duz, isto significa que o sistema de travões
não está a funcionar corretamente e que é
necessária assistência imediata. Se a "Luz de
aviso do sistema de travões" não se acender
quando a ignição for colocada no modo ON/
RUN (Ligado/A trabalhar), mande reparar a
lâmpada assim que possível.
Binário dinâmico de direção (DST)
O binário dinâmico de direção é uma função
dos módulos ESC e direção assistida elétrica
(EPS) que proporciona binário ao volante em
determinadas condições de condução nas
quais o módulo ESC deteta instabilidade
do veículo. O binário recebido pelo volante
serve apenas para ajudar o condutor a ter
um comportamento de direção ideal para
alcançar/manter a estabilidade do veículo.
A única notificação recebida pelo condutor a
indicar a ativação da função é o binário
aplicado no volante.
NOTA:
A função DST serve apenas para ajudar o
condutor a tomar a ação correta através de
pequenos binários no volante, o que significa
que a eficácia da função DST depende bas-
tante da sensibilidade do condutor e da rea-
ção geral ao binário aplicado. É muito impor-
tante ter em conta que esta função não dirige
o veículo, o que significa que o condutor
continua a ser responsável pela direção do
veículo.
SEGURANÇA
86
Page 89 of 384

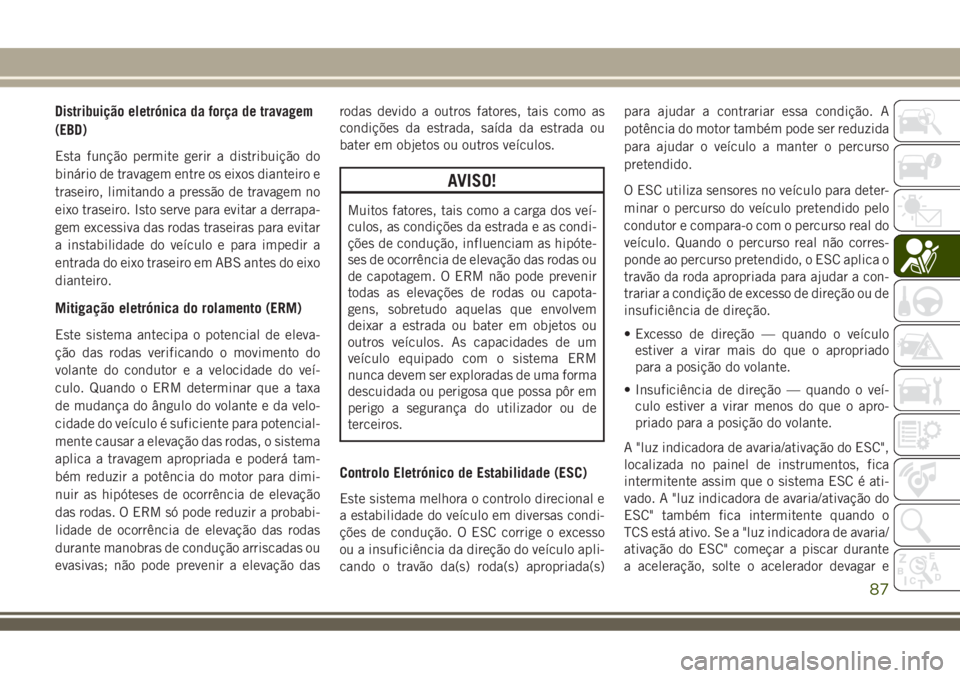

Distribuição eletrónica da força de travagem
(EBD)
Esta função permite gerir a distribuição do
binário de travagem entre os eixos dianteiro e
traseiro, limitando a pressão de travagem no
eixo traseiro. Isto serve para evitar a derrapa-
gem excessiva das rodas traseiras para evitar
a instabilidade do veículo e para impedir a
entrada do eixo traseiro em ABS antes do eixo
dianteiro.
Mitigação eletrónica do rolamento (ERM)
Este sistema antecipa o potencial de eleva-
ção das rodas verificando o movimento do
volante do condutor e a velocidade do veí-
culo. Quando o ERM determinar que a taxa
de mudança do ângulo do volante e da velo-
cidade do veículo é suficiente para potencial-
mente causar a elevação das rodas, o sistema
aplica a travagem apropriada e poderá tam-
bém reduzir a potência do motor para dimi-
nuir as hipóteses de ocorrência de elevação
das rodas. O ERM só pode reduzir a probabi-
lidade de ocorrência de elevação das rodas
durante manobras de condução arriscadas ou
evasivas; não pode prevenir a elevação dasrodas devido a outros fatores, tais como as
condições da estrada, saída da estrada ou
bater em objetos ou outros veículos.
AVISO!
Muitos fatores, tais como a carga dos veí-
culos, as condições da estrada e as condi-
ções de condução, influenciam as hipóte-
ses de ocorrência de elevação das rodas ou
de capotagem. O ERM não pode prevenir
todas as elevações de rodas ou capota-
gens, sobretudo aquelas que envolvem
deixar a estrada ou bater em objetos ou
outros veículos. As capacidades de um
veículo equipado com o sistema ERM
nunca devem ser exploradas de uma forma
descuidada ou perigosa que possa pôr em
perigo a segurança do utilizador ou de
terceiros.
Controlo Eletrónico de Estabilidade (ESC)
Este sistema melhora o controlo direcional e
a estabilidade do veículo em diversas condi-
ções de condução. O ESC corrige o excesso
ou a insuficiência da direção do veículo apli-
cando o travão da(s) roda(s) apropriada(s)para ajudar a contrariar essa condição. A
potência do motor também pode ser reduzida
para ajudar o veículo a manter o percurso
pretendido.
O ESC utiliza sensores no veículo para deter-
minar o percurso do veículo pretendido pelo
condutor e compara-o com o percurso real do
veículo. Quando o percurso real não corres-
ponde ao percurso pretendido, o ESC aplica o
travão da roda apropriada para ajudar a con-
trariar a condição de excesso de direção ou de
insuficiência de direção.
• Excesso de direção — quando o veículo
estiver a virar mais do que o apropriado
para a posição do volante.
• Insuficiência de direção — quando o veí-
culo estiver a virar menos do que o apro-
priado para a posição do volante.
A "luz indicadora de avaria/ativação do ESC",
localizada no painel de instrumentos, fica
intermitente assim que o sistema ESC é ati-
vado. A "luz indicadora de avaria/ativação do
ESC" também fica intermitente quando o
TCS está ativo. Se a "luz indicadora de avaria/
ativação do ESC" começar a piscar durante
a aceleração, solte o acelerador devagar e
87
Page 90 of 384

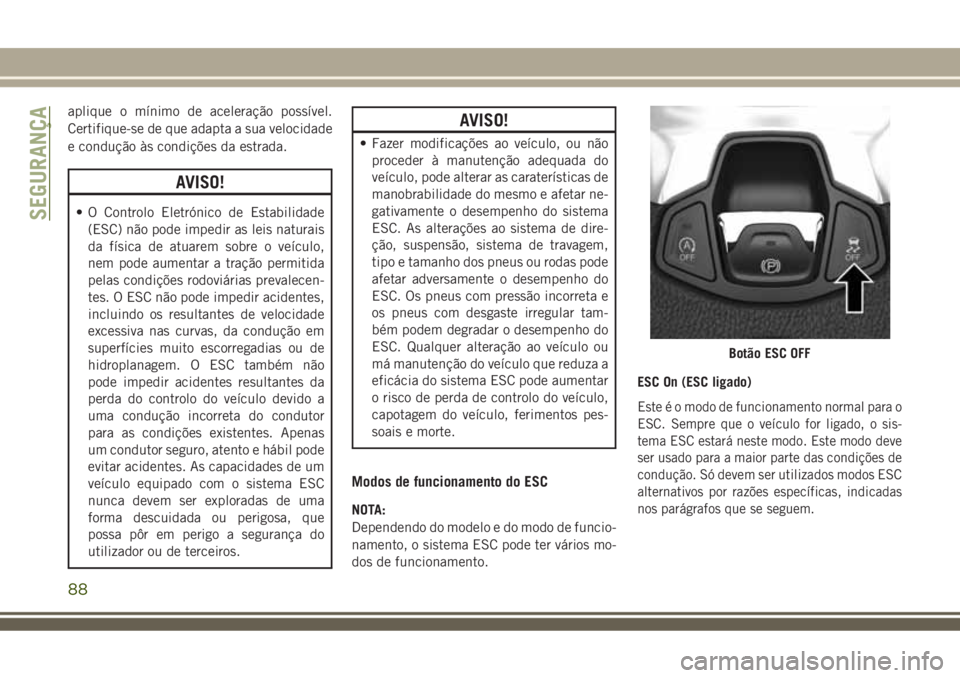

aplique o mínimo de aceleração possível.
Certifique-se de que adapta a sua velocidade
e condução às condições da estrada.
AVISO!
• O Controlo Eletrónico de Estabilidade
(ESC) não pode impedir as leis naturais
da física de atuarem sobre o veículo,
nem pode aumentar a tração permitida
pelas condições rodoviárias prevalecen-
tes. O ESC não pode impedir acidentes,
incluindo os resultantes de velocidade
excessiva nas curvas, da condução em
superfícies muito escorregadias ou de
hidroplanagem. O ESC também não
pode impedir acidentes resultantes da
perda do controlo do veículo devido a
uma condução incorreta do condutor
para as condições existentes. Apenas
um condutor seguro, atento e hábil pode
evitar acidentes. As capacidades de um
veículo equipado com o sistema ESC
nunca devem ser exploradas de uma
forma descuidada ou perigosa, que
possa pôr em perigo a segurança do
utilizador ou de terceiros.
AVISO!
• Fazer modificações ao veículo, ou não
proceder à manutenção adequada do
veículo, pode alterar as caraterísticas de
manobrabilidade do mesmo e afetar ne-
gativamente o desempenho do sistema
ESC. As alterações ao sistema de dire-
ção, suspensão, sistema de travagem,
tipo e tamanho dos pneus ou rodas pode
afetar adversamente o desempenho do
ESC. Os pneus com pressão incorreta e
os pneus com desgaste irregular tam-
bém podem degradar o desempenho do
ESC. Qualquer alteração ao veículo ou
má manutenção do veículo que reduza a
eficácia do sistema ESC pode aumentar
o risco de perda de controlo do veículo,
capotagem do veículo, ferimentos pes-
soais e morte.
Modos de funcionamento do ESC
NOTA:
Dependendo do modelo e do modo de funcio-
namento, o sistema ESC pode ter vários mo-
dos de funcionamento.ESC On (ESC ligado)
Este é o modo de funcionamento normal para o
ESC. Sempre que o veículo for ligado, o sis-
tema ESC estará neste modo. Este modo deve
ser usado para a maior parte das condições de
condução. Só devem ser utilizados modos ESC
alternativos por razões específicas, indicadas
nos parágrafos que se seguem.
Botão ESC OFF
SEGURANÇA
88
