JEEP COMPASS 2018 Návod na použitie a údržbu (in Slovakian)

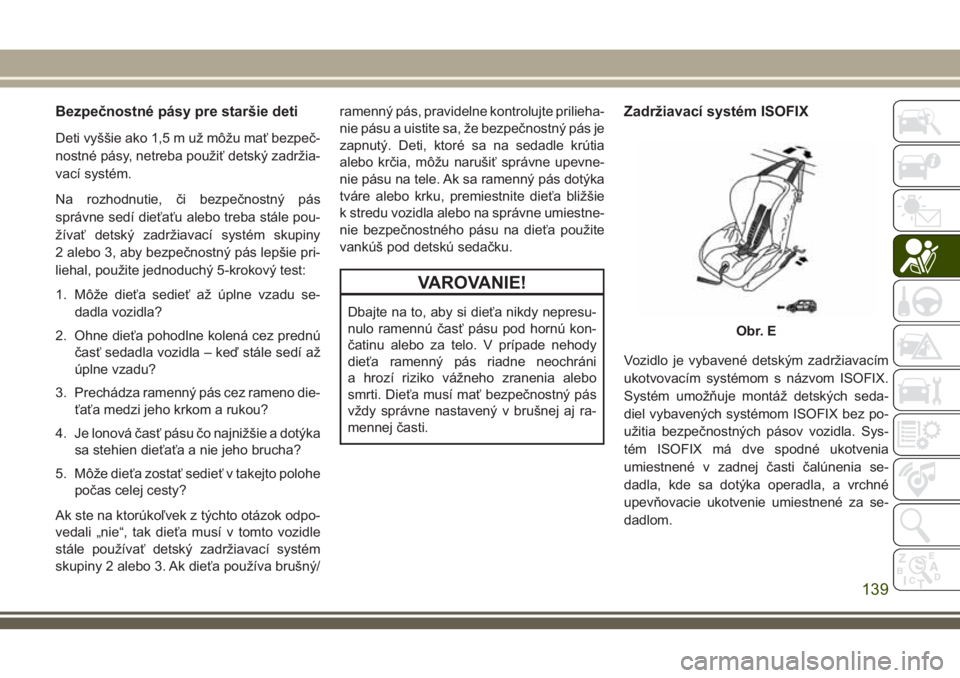

Bezpečnostné pásy pre staršie deti
Deti vyššie ako 1,5 m už môžu mať bezpeč-
nostné pásy, netreba použiť detský zadržia-
vací systém.
Na rozhodnutie, či bezpečnostný pás
správne sedí dieťaťu alebo treba stále pou-
žívať detský zadržiavací systém skupiny
2 alebo 3, aby bezpečnostný pás lepšie pri-
liehal, použite jednoduchý 5-krokový test:
1. Môže dieťa sedieť až úplne vzadu se-
dadla vozidla?
2. Ohne dieťa pohodlne kolená cez prednú
časť sedadla vozidla – keď stále sedí až
úplne vzadu?
3. Prechádza ramenný pás cez rameno die-
ťaťa medzi jeho krkom a rukou?
4. Je lonová časť pásu čo najnižšie a dotýka
sa stehien dieťaťa a nie jeho brucha?
5. Môže dieťa zostať sedieť v takejto polohe
počas celej cesty?
Ak ste na ktorúkoľvek z týchto otázok odpo-
vedali „nie“, tak dieťa musí v tomto vozidle
stále používať detský zadržiavací systém
skupiny 2 alebo 3. Ak dieťa používa brušný/ramenný pás, pravidelne kontrolujte prilieha-
nie pásu a uistite sa, že bezpečnostný pás je
zapnutý. Deti, ktoré sa na sedadle krútia
alebo krčia, môžu narušiť správne upevne-
nie pásu na tele. Ak sa ramenný pás dotýka
tváre alebo krku, premiestnite dieťa bližšie
k stredu vozidla alebo na správne umiestne-
nie bezpečnostného pásu na dieťa použite
vankúš pod detskú sedačku.
VAROVANIE!
Dbajte na to, aby si dieťa nikdy nepresu-
nulo ramennú časť pásu pod hornú kon-
čatinu alebo za telo. V prípade nehody
dieťa ramenný pás riadne neochráni
a hrozí riziko vážneho zranenia alebo
smrti. Dieťa musí mať bezpečnostný pás
vždy správne nastavený v brušnej aj ra-
mennej časti.
Zadržiavací systém ISOFIX
Vozidlo je vybavené detským zadržiavacím
ukotvovacím systémom s názvom ISOFIX.
Systém umožňuje montáž detských seda-
diel vybavených systémom ISOFIX bez po-
užitia bezpečnostných pásov vozidla. Sys-
tém ISOFIX má dve spodné ukotvenia
umiestnené v zadnej časti čalúnenia se-
dadla, kde sa dotýka operadla, a vrchné
upevňovacie ukotvenie umiestnené za se-
dadlom.
Obr. E
139

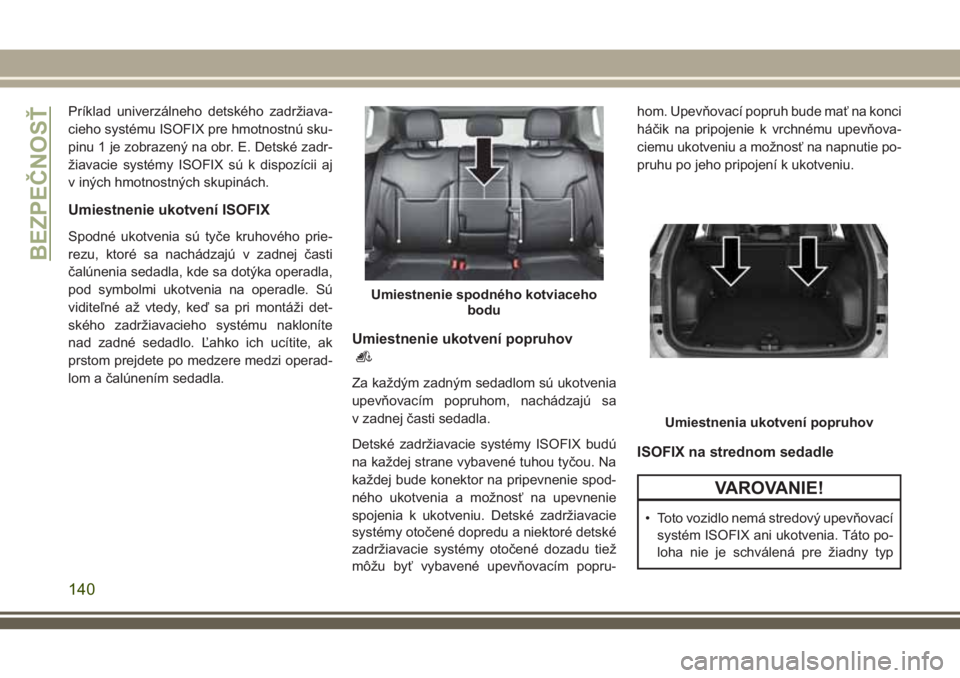

Príklad univerzálneho detského zadržiava-
cieho systému ISOFIX pre hmotnostnú sku-
pinu 1 je zobrazený na obr. E. Detské zadr-
žiavacie systémy ISOFIX sú k dispozícii aj
v iných hmotnostných skupinách.
Umiestnenie ukotvení ISOFIX
Spodné ukotvenia sú tyče kruhového prie-
rezu, ktoré sa nachádzajú v zadnej časti
čalúnenia sedadla, kde sa dotýka operadla,
pod symbolmi ukotvenia na operadle. Sú
viditeľné až vtedy, keď sa pri montáži det-
ského zadržiavacieho systému nakloníte
nad zadné sedadlo. Ľahko ich ucítite, ak
prstom prejdete po medzere medzi operad-
lom a čalúnením sedadla.
Umiestnenie ukotvení popruhov
Za každým zadným sedadlom sú ukotvenia
upevňovacím popruhom, nachádzajú sa
v zadnej časti sedadla.
Detské zadržiavacie systémy ISOFIX budú
na každej strane vybavené tuhou tyčou. Na
každej bude konektor na pripevnenie spod-
ného ukotvenia a možnosť na upevnenie
spojenia k ukotveniu. Detské zadržiavacie
systémy otočené dopredu a niektoré detské
zadržiavacie systémy otočené dozadu tiež
môžu byť vybavené upevňovacím popru-hom. Upevňovací popruh bude mať na konci
háčik na pripojenie k vrchnému upevňova-
ciemu ukotveniu a možnosť na napnutie po-
pruhu po jeho pripojení k ukotveniu.
ISOFIX na strednom sedadle
VAROVANIE!
• Toto vozidlo nemá stredový upevňovací
systém ISOFIX ani ukotvenia. Táto po-
loha nie je schválená pre žiadny typ
Umiestnenie spodného kotviaceho
bodu
Umiestnenia ukotvení popruhov
BEZPEČNOSŤ
140

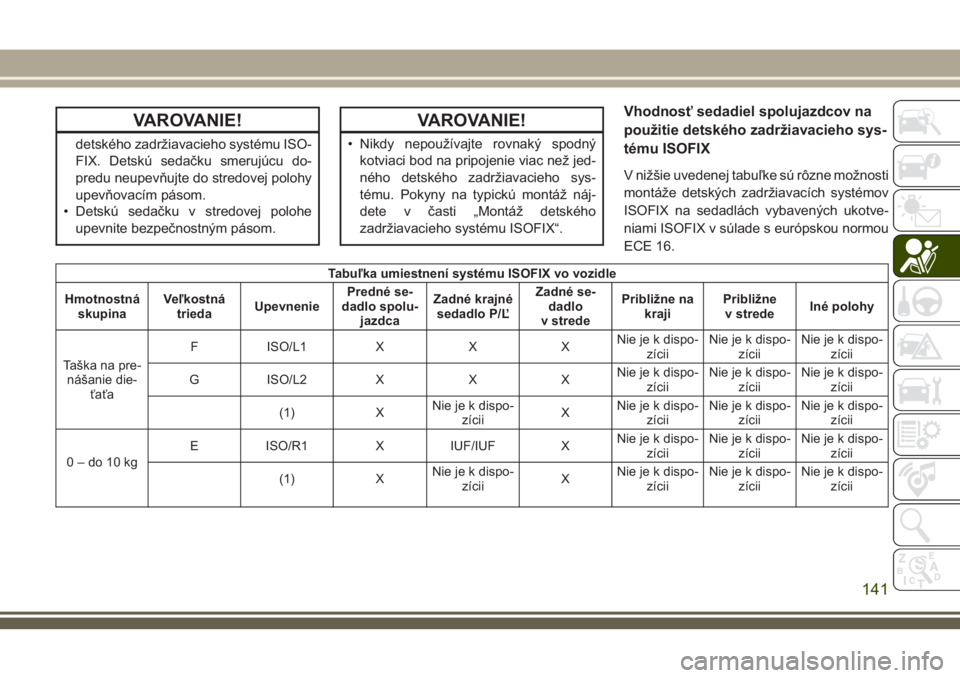

VAROVANIE!
detského zadržiavacieho systému ISO-
FIX. Detskú sedačku smerujúcu do-
predu neupevňujte do stredovej polohy
upevňovacím pásom.
• Detskú sedačku v stredovej polohe
upevnite bezpečnostným pásom.
VAROVANIE!
• Nikdy nepoužívajte rovnaký spodný
kotviaci bod na pripojenie viac než jed-
ného detského zadržiavacieho sys-
tému. Pokyny na typickú montáž náj-
dete v časti „Montáž detského
zadržiavacieho systému ISOFIX“.
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho sys-
tému ISOFIX
V nižšie uvedenej tabuľke sú rôzne možnosti
montáže detských zadržiavacích systémov
ISOFIX na sedadlách vybavených ukotve-
niami ISOFIX v súlade s európskou normou
ECE 16.
Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná
skupinaVeľkostná
triedaUpevneniePredné se-
dadlo spolu-
jazdcaZadné krajné
sedadlo P/ĽZadné se-
dadlo
v stredePribližne na
krajiPribližne
v stredeIné polohy
Taška na pre-
nášanie die-
ťaťaF ISO/L1 X X XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
G ISO/L2 X X XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
(1) XNie je k dispo-
zíciiXNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
0–do10kgE ISO/R1 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
(1) XNie je k dispo-
zíciiXNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
141

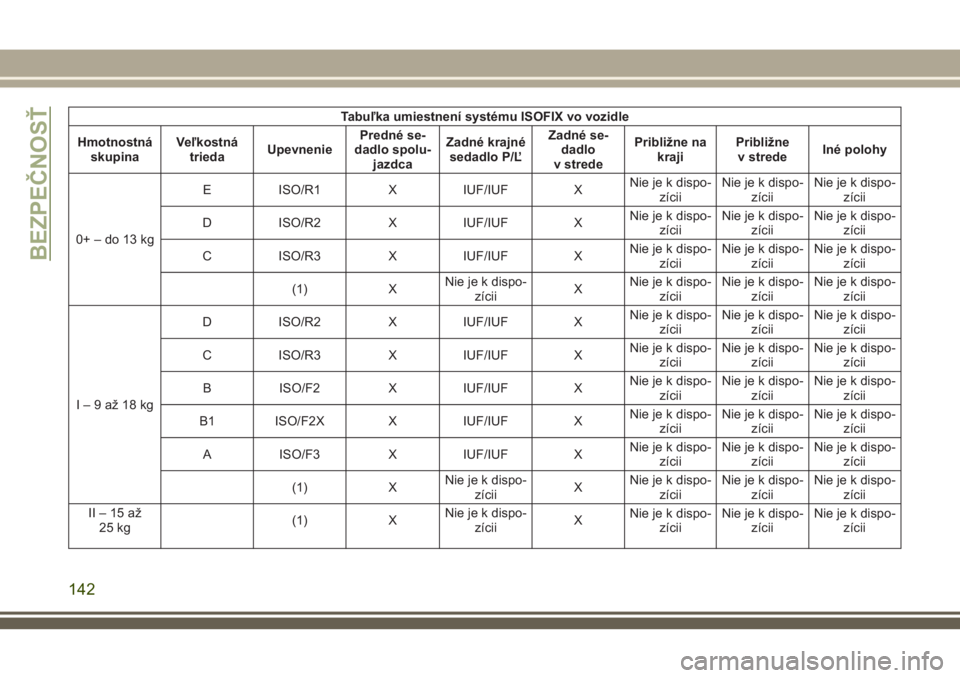

Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná
skupinaVeľkostná
triedaUpevneniePredné se-
dadlo spolu-
jazdcaZadné krajné
sedadlo P/ĽZadné se-
dadlo
v stredePribližne na
krajiPribližne
v stredeIné polohy
0+–do13kgE ISO/R1 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
D ISO/R2 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
C ISO/R3 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
(1) XNie je k dispo-
zíciiXNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
I–9až18kgD ISO/R2 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
C ISO/R3 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
B ISO/F2 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
B1 ISO/F2X X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
A ISO/F3 X IUF/IUF XNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
(1) XNie je k dispo-
zíciiXNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
II–15až
25 kg(1) XNie je k dispo-
zíciiXNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
BEZPEČNOSŤ
142

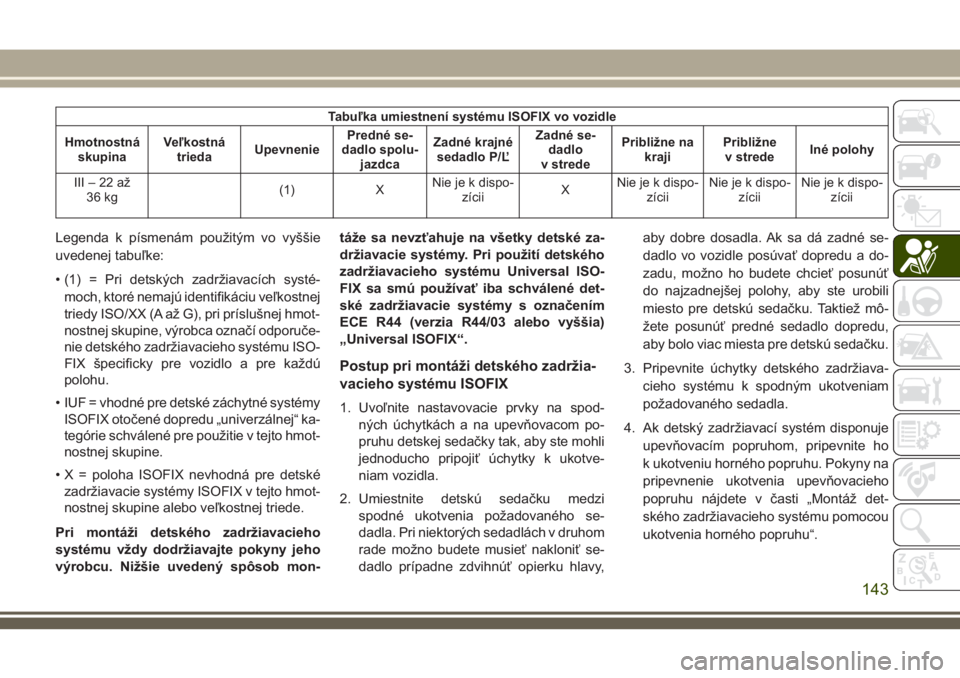

Tabuľka umiestnení systému ISOFIX vo vozidle
Hmotnostná
skupinaVeľkostná
triedaUpevneniePredné se-
dadlo spolu-
jazdcaZadné krajné
sedadlo P/ĽZadné se-
dadlo
v stredePribližne na
krajiPribližne
v stredeIné polohy
III–22až
36 kg(1) XNie je k dispo-
zíciiXNie je k dispo-
zíciiNie je k dispo-
zíciiNie je k dispo-
zícii
Legenda k písmenám použitým vo vyššie
uvedenej tabuľke:
• (1) = Pri detských zadržiavacích systé-
moch, ktoré nemajú identifikáciu veľkostnej
triedy ISO/XX (A až G), pri príslušnej hmot-
nostnej skupine, výrobca označí odporuče-
nie detského zadržiavacieho systému ISO-
FIX špecificky pre vozidlo a pre každú
polohu.
• IUF = vhodné pre detské záchytné systémy
ISOFIX otočené dopredu „univerzálnej“ ka-
tegórie schválené pre použitie v tejto hmot-
nostnej skupine.
• X = poloha ISOFIX nevhodná pre detské
zadržiavacie systémy ISOFIX v tejto hmot-
nostnej skupine alebo veľkostnej triede.
Pri montáži detského zadržiavacieho
systému vždy dodržiavajte pokyny jeho
výrobcu. Nižšie uvedený spôsob mon-táže sa nevzťahuje na všetky detské za-
držiavacie systémy. Pri použití detského
zadržiavacieho systému Universal ISO-
FIX sa smú používať iba schválené det-
ské zadržiavacie systémy s označením
ECE R44 (verzia R44/03 alebo vyššia)
„Universal ISOFIX“.
Postup pri montáži detského zadržia-
vacieho systému ISOFIX
1. Uvoľnite nastavovacie prvky na spod-
ných úchytkách a na upevňovacom po-
pruhu detskej sedačky tak, aby ste mohli
jednoducho pripojiť úchytky k ukotve-
niam vozidla.
2. Umiestnite detskú sedačku medzi
spodné ukotvenia požadovaného se-
dadla. Pri niektorých sedadlách v druhom
rade možno budete musieť nakloniť se-
dadlo prípadne zdvihnúť opierku hlavy,aby dobre dosadla. Ak sa dá zadné se-
dadlo vo vozidle posúvať dopredu a do-
zadu, možno ho budete chcieť posunúť
do najzadnejšej polohy, aby ste urobili
miesto pre detskú sedačku. Taktiež mô-
žete posunúť predné sedadlo dopredu,
aby bolo viac miesta pre detskú sedačku.
3. Pripevnite úchytky detského zadržiava-
cieho systému k spodným ukotveniam
požadovaného sedadla.
4. Ak detský zadržiavací systém disponuje
upevňovacím popruhom, pripevnite ho
k ukotveniu horného popruhu. Pokyny na
pripevnenie ukotvenia upevňovacieho
popruhu nájdete v časti „Montáž det-
ského zadržiavacieho systému pomocou
ukotvenia horného popruhu“.
143

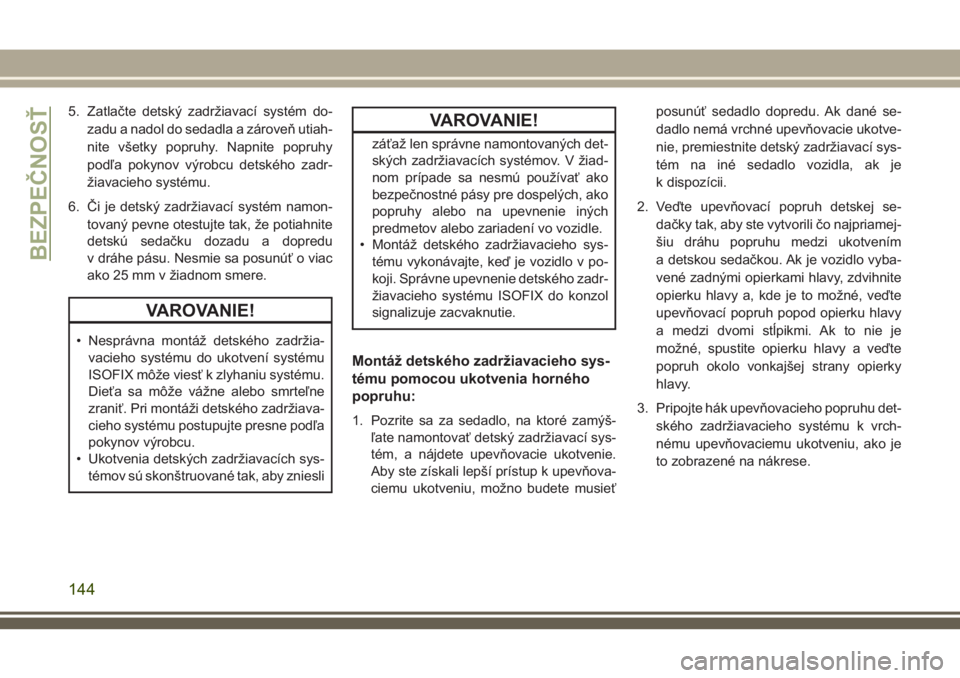

5. Zatlačte detský zadržiavací systém do-
zadu a nadol do sedadla a zároveň utiah-
nite všetky popruhy. Napnite popruhy
podľa pokynov výrobcu detského zadr-
žiavacieho systému.
6. Či je detský zadržiavací systém namon-
tovaný pevne otestujte tak, že potiahnite
detskú sedačku dozadu a dopredu
v dráhe pásu. Nesmie sa posunúť o viac
ako 25 mm v žiadnom smere.
VAROVANIE!
• Nesprávna montáž detského zadržia-
vacieho systému do ukotvení systému
ISOFIX môže viesť k zlyhaniu systému.
Dieťa sa môže vážne alebo smrteľne
zraniť. Pri montáži detského zadržiava-
cieho systému postupujte presne podľa
pokynov výrobcu.
• Ukotvenia detských zadržiavacích sys-
témov sú skonštruované tak, aby zniesli
VAROVANIE!
záťaž len správne namontovaných det-
ských zadržiavacích systémov. V žiad-
nom prípade sa nesmú používať ako
bezpečnostné pásy pre dospelých, ako
popruhy alebo na upevnenie iných
predmetov alebo zariadení vo vozidle.
• Montáž detského zadržiavacieho sys-
tému vykonávajte, keď je vozidlo v po-
koji. Správne upevnenie detského zadr-
žiavacieho systému ISOFIX do konzol
signalizuje zacvaknutie.
Montáž detského zadržiavacieho sys-
tému pomocou ukotvenia horného
popruhu:
1. Pozrite sa za sedadlo, na ktoré zamýš-
ľate namontovať detský zadržiavací sys-
tém, a nájdete upevňovacie ukotvenie.
Aby ste získali lepší prístup k upevňova-
ciemu ukotveniu, možno budete musieťposunúť sedadlo dopredu. Ak dané se-
dadlo nemá vrchné upevňovacie ukotve-
nie, premiestnite detský zadržiavací sys-
tém na iné sedadlo vozidla, ak je
k dispozícii.
2. Veďte upevňovací popruh detskej se-
dačky tak, aby ste vytvorili čo najpriamej-
šiu dráhu popruhu medzi ukotvením
a detskou sedačkou. Ak je vozidlo vyba-
vené zadnými opierkami hlavy, zdvihnite
opierku hlavy a, kde je to možné, veďte
upevňovací popruh popod opierku hlavy
a medzi dvomi stĺpikmi. Ak to nie je
možné, spustite opierku hlavy a veďte
popruh okolo vonkajšej strany opierky
hlavy.
3. Pripojte hák upevňovacieho popruhu det-
ského zadržiavacieho systému k vrch-
nému upevňovaciemu ukotveniu, ako je
to zobrazené na nákrese.
BEZPEČNOSŤ
144

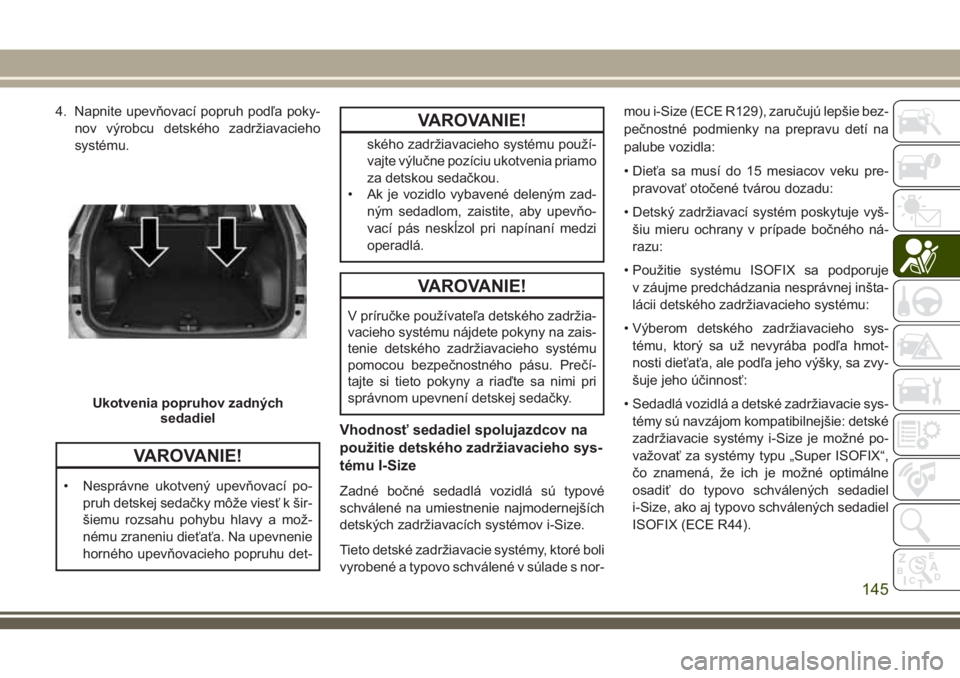

4. Napnite upevňovací popruh podľa poky-
nov výrobcu detského zadržiavacieho
systému.
VAROVANIE!
• Nesprávne ukotvený upevňovací po-
pruh detskej sedačky môže viesť k šir-
šiemu rozsahu pohybu hlavy a mož-
nému zraneniu dieťaťa. Na upevnenie
horného upevňovacieho popruhu det-
VAROVANIE!
ského zadržiavacieho systému použí-
vajte výlučne pozíciu ukotvenia priamo
za detskou sedačkou.
• Ak je vozidlo vybavené deleným zad-
ným sedadlom, zaistite, aby upevňo-
vací pás neskĺzol pri napínaní medzi
operadlá.
VAROVANIE!
V príručke používateľa detského zadržia-
vacieho systému nájdete pokyny na zais-
tenie detského zadržiavacieho systému
pomocou bezpečnostného pásu. Prečí-
tajte si tieto pokyny a riaďte sa nimi pri
správnom upevnení detskej sedačky.
Vhodnosť sedadiel spolujazdcov na
použitie detského zadržiavacieho sys-
tému I-Size
Zadné bočné sedadlá vozidlá sú typové
schválené na umiestnenie najmodernejších
detských zadržiavacích systémov i-Size.
Tieto detské zadržiavacie systémy, ktoré boli
vyrobené a typovo schválené v súlade s nor-mou i-Size (ECE R129), zaručujú lepšie bez-
pečnostné podmienky na prepravu detí na
palube vozidla:
• Dieťa sa musí do 15 mesiacov veku pre-
pravovať otočené tvárou dozadu:
• Detský zadržiavací systém poskytuje vyš-
šiu mieru ochrany v prípade bočného ná-
razu:
• Použitie systému ISOFIX sa podporuje
v záujme predchádzania nesprávnej inšta-
lácii detského zadržiavacieho systému:
• Výberom detského zadržiavacieho sys-
tému, ktorý sa už nevyrába podľa hmot-
nosti dieťaťa, ale podľa jeho výšky, sa zvy-
šuje jeho účinnosť:
• Sedadlá vozidlá a detské zadržiavacie sys-
témy sú navzájom kompatibilnejšie: detské
zadržiavacie systémy i-Size je možné po-
važovať za systémy typu „Super ISOFIX“,
čo znamená, že ich je možné optimálne
osadiť do typovo schválených sedadiel
i-Size, ako aj typovo schválených sedadiel
ISOFIX (ECE R44).
Ukotvenia popruhov zadných
sedadiel
145

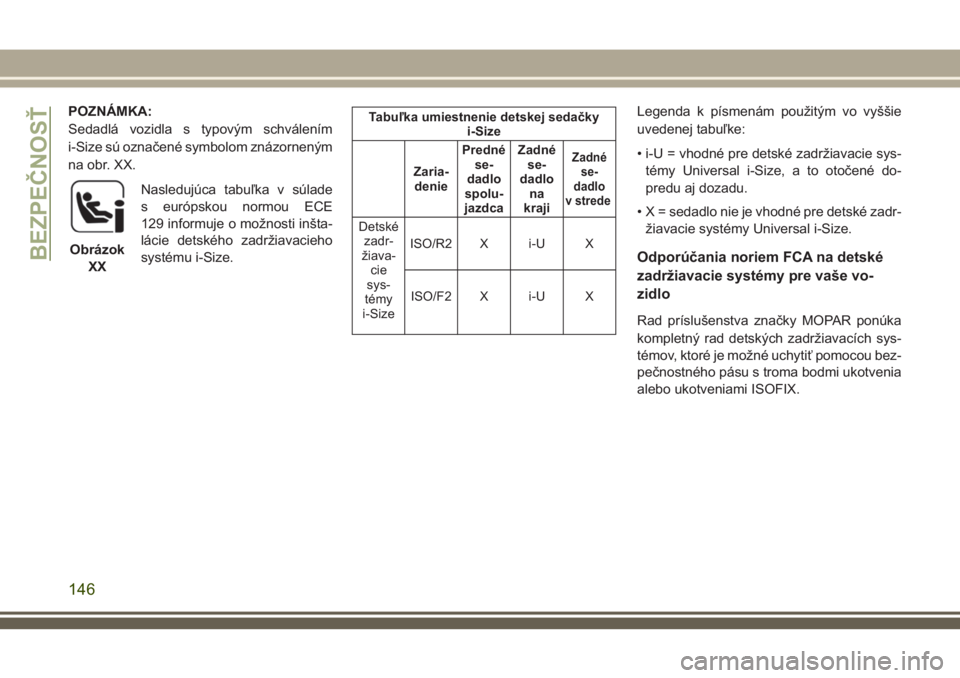

POZNÁMKA:
Sedadlá vozidla s typovým schválením
i-Size sú označené symbolom znázorneným
na obr. XX.
Nasledujúca tabuľka v súlade
s európskou normou ECE
129 informuje o možnosti inšta-
lácie detského zadržiavacieho
systému i-Size.Tabuľka umiestnenie detskej sedačky
i-Size
Zaria-
deniePredné
se-
dadlo
spolu-
jazdcaZadné
se-
dadlo
na
kraji
Zadné
se-
dadlo
v strede
Detské
zadr-
žiava-
cie
sys-
témy
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Legenda k písmenám použitým vo vyššie
uvedenej tabuľke:
• i-U = vhodné pre detské zadržiavacie sys-
témy Universal i-Size, a to otočené do-
predu aj dozadu.
• X = sedadlo nie je vhodné pre detské zadr-
žiavacie systémy Universal i-Size.
Odporúčania noriem FCA na detské
zadržiavacie systémy pre vaše vo-
zidlo
Rad príslušenstva značky MOPAR ponúka
kompletný rad detských zadržiavacích sys-
témov, ktoré je možné uchytiť pomocou bez-
pečnostného pásu s troma bodmi ukotvenia
alebo ukotveniami ISOFIX.
Obrázok
XXBEZPEČNOSŤ
146

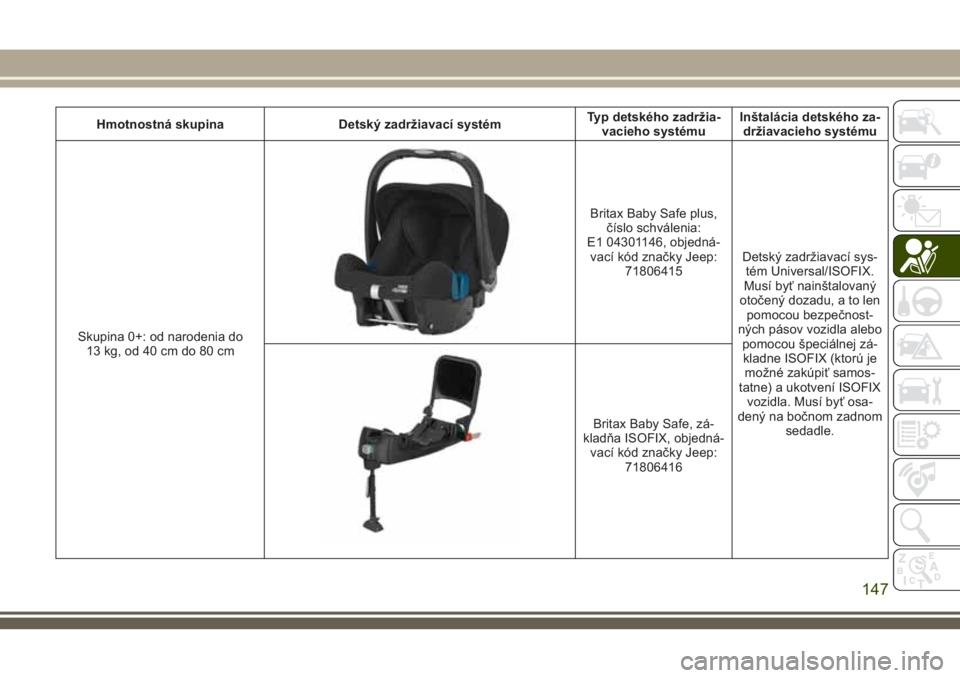

Hmotnostná skupina Detský zadržiavací systémTyp detského zadržia-
vacieho systémuInštalácia detského za-
držiavacieho systému
Skupina 0+: od narodenia do
13 kg, od 40 cm do 80 cm
Britax Baby Safe plus,
číslo schválenia:
E1 04301146, objedná-
vací kód značky Jeep:
71806415Detský zadržiavací sys-
tém Universal/ISOFIX.
Musí byť nainštalovaný
otočený dozadu, a to len
pomocou bezpečnost-
ných pásov vozidla alebo
pomocou špeciálnej zá-
kladne ISOFIX (ktorú je
možné zakúpiť samos-
tatne) a ukotvení ISOFIX
vozidla. Musí byť osa-
dený na bočnom zadnom
sedadle.
Britax Baby Safe, zá-
kladňa ISOFIX, objedná-
vací kód značky Jeep:
71806416
147

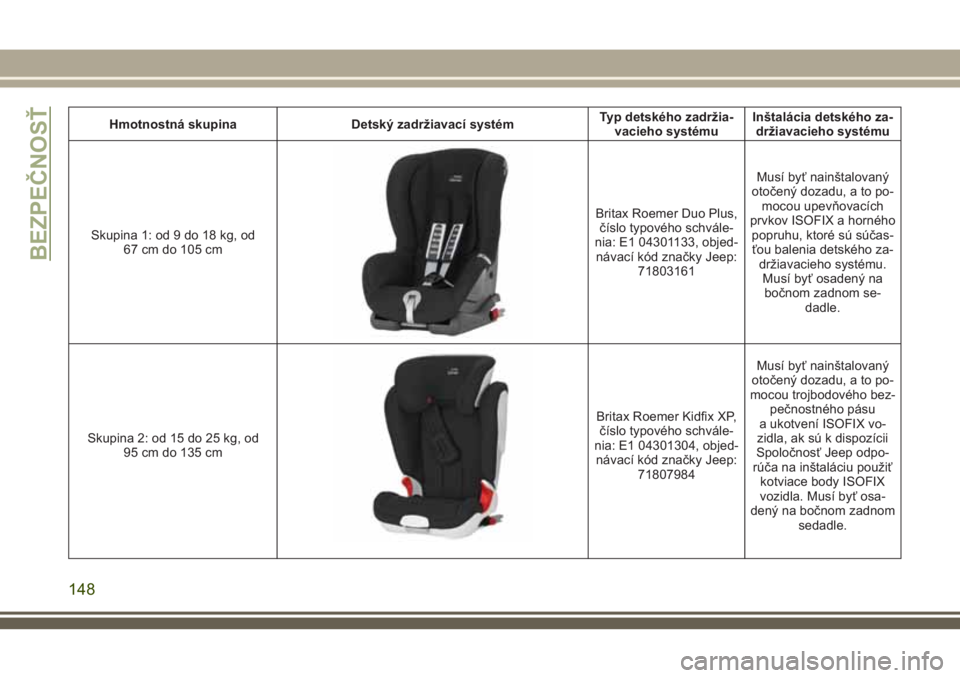

Hmotnostná skupina Detský zadržiavací systémTyp detského zadržia-
vacieho systémuInštalácia detského za-
držiavacieho systému
Skupina 1: od 9 do 18 kg, od
67 cm do 105 cm
Britax Roemer Duo Plus,
číslo typového schvále-
nia: E1 04301133, objed-
návací kód značky Jeep:
71803161Musí byť nainštalovaný
otočený dozadu, a to po-
mocou upevňovacích
prvkov ISOFIX a horného
popruhu, ktoré sú súčas-
ťou balenia detského za-
držiavacieho systému.
Musí byť osadený na
bočnom zadnom se-
dadle.
Skupina 2: od 15 do 25 kg, od
95 cm do 135 cm
Britax Roemer Kidfix XP,
číslo typového schvále-
nia: E1 04301304, objed-
návací kód značky Jeep:
71807984Musí byť nainštalovaný
otočený dozadu, a to po-
mocou trojbodového bez-
pečnostného pásu
a ukotvení ISOFIX vo-
zidla, ak sú k dispozícii
Spoločnosť Jeep odpo-
rúča na inštaláciu použiť
kotviace body ISOFIX
vozidla. Musí byť osa-
dený na bočnom zadnom
sedadle.
BEZPEČNOSŤ
148
