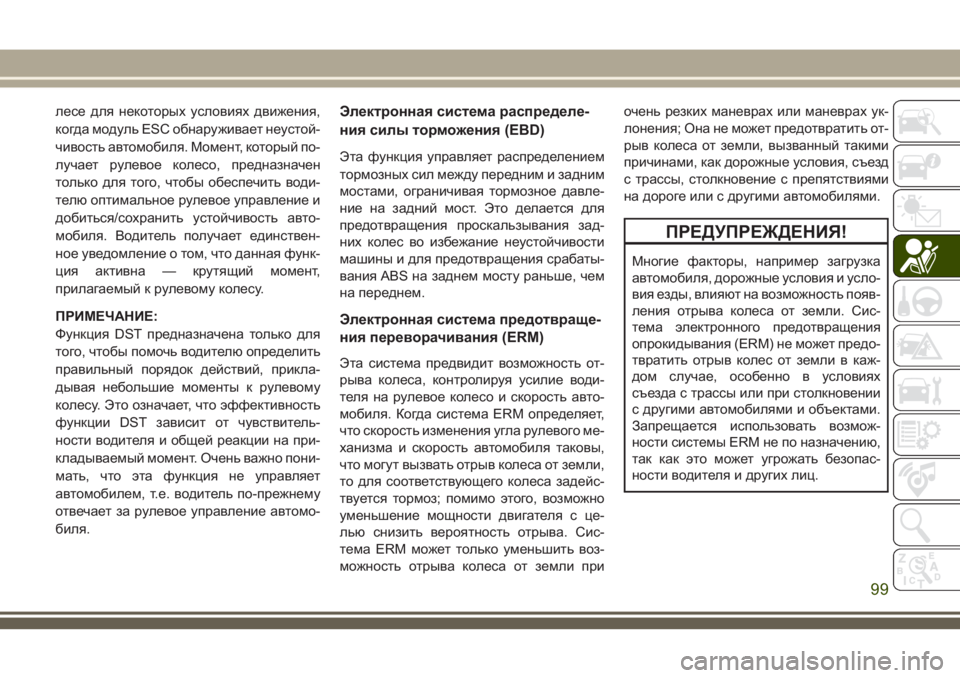

лесе для некоторых условиях движения,
когда модуль ESC обнаруживает неустой-
чивость автомобиля. Момент, который по-
лучает рулевое колесо, предназначен
только для того, чтобы обеспечить води-
телю оптимальное рулевое управление и
добиться/сохранить устойчивость авто-
мобиля. Водитель получает единствен-
ное уведомление о том, что данная функ-
ция активна — крутящий момент,
прилагаемый к рулевому колесу.
ПРИМЕЧАНИЕ:
Функция DST предназначена только для
того, чтобы помочь водителю определить
правильный порядок действий, прикла-
дывая небольшие моменты к рулевому
колесу. Это означает, что эффективность
функции DST зависит от чувствитель-
ности водителя и общей реакции на при-
кладываемый момент. Очень важно пони-
мать, что эта функция не управляет
автомобилем, т.е. водитель по-прежнему
отвечает за рулевое управление автомо-
биля.Электронная система распределе-
ния силы торможения (EBD)
Эта функция управляет распределением
тормозных сил между передним и задним
мостами, ограничивая тормозное давле-
ние на задний мост. Это делается для
предотвращения проскальзывания зад-
них колес во избежание неустойчивости
машины и для предотвращения срабаты-
вания ABS на заднем мосту раньше, чем
на переднем.
Электронная система предотвраще-
ния переворачивания (ERM)
Эта система предвидит возможность от-
рыва колеса, контролируя усилие води-
теля на рулевое колесо и скорость авто-
мобиля. Когда система ERM определяет,
что скорость изменения угла рулевого ме-
ханизма и скорость автомобиля таковы,
что могут вызвать отрыв колеса от земли,
то для соответствующего колеса задейс-
твуется тормоз; помимо этого, возможно
уменьшение мощности двигателя с це-
лью снизить вероятность отрыва. Сис-
тема ERM может только уменьшить воз-
можность отрыва колеса от земли приочень резких маневрах или маневрах ук-
лонения; Она не может предотвратить от-
рыв колеса от земли, вызванный такими
причинами, как дорожные условия, съезд
с трассы, столкновение с препятствиями
на дороге или с другими автомобилями.
ПРЕДУПРЕЖДЕНИЯ!
Многие факторы, например загрузка
автомобиля, дорожные условия и усло-
вия езды, влияют на возможность появ-
ления отрыва колеса от земли. Сис-
тема электронного предотвращения
опрокидывания (ERM) не может предо-
твратить отрыв колес от земли в каж-
дом случае, особенно в условиях
съезда с трассы или при столкновении
с другими автомобилями и объектами.
Запрещается использовать возмож-
ности системы ERM не по назначению,
так как это может угрожать безопас-
ности водителя и других лиц.
99

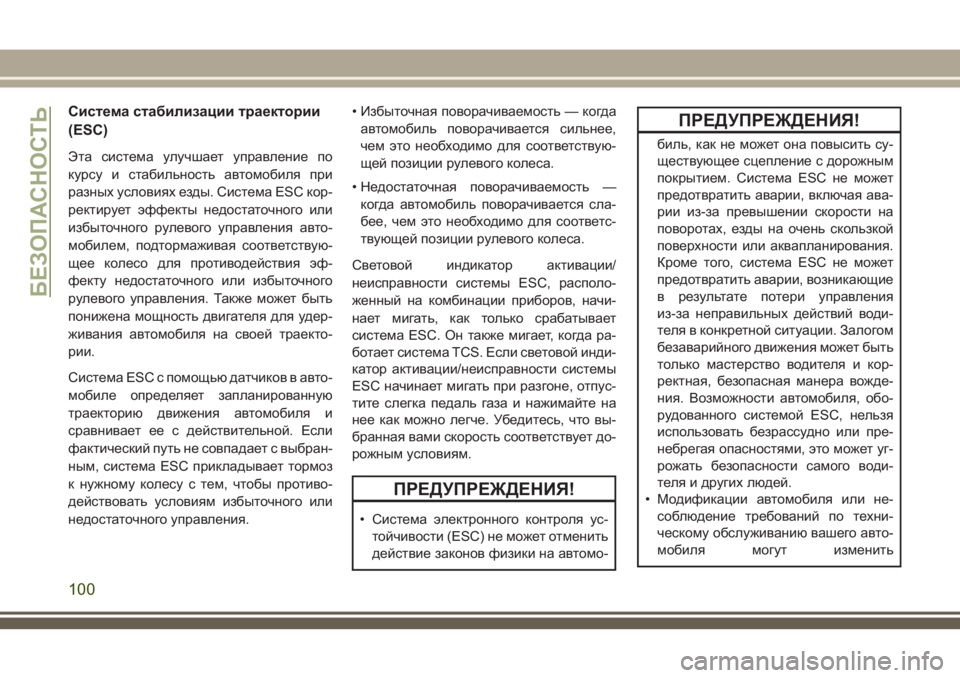

Система стабилизации траектории
(ESC)
Эта система улучшает управление по
курсу и стабильность автомобиля при
разных условиях езды. Система ESC кор-
ректирует эффекты недостаточного или
избыточного рулевого управления авто-
мобилем, подтормаживая соответствую-
щее колесо для противодействия эф-
фекту недостаточного или избыточного
рулевого управления. Также может быть
понижена мощность двигателя для удер-
живания автомобиля на своей траекто-
рии.
Система ESC с помощью датчиков в авто-
мобиле определяет запланированную
траекторию движения автомобиля и
сравнивает ее с действительной. Если
фактический путь не совпадает с выбран-
ным, система ESC прикладывает тормоз
к нужному колесу с тем, чтобы противо-
действовать условиям избыточного или
недостаточного управления.• Избыточная поворачиваемость — когда
автомобиль поворачивается сильнее,
чем это необходимо для соответствую-
щей позиции рулевого колеса.
• Недостаточная поворачиваемость —
когда автомобиль поворачивается сла-
бее, чем это необходимо для соответс-
твующей позиции рулевого колеса.
Световой индикатор активации/
неисправности системы ESC, располо-
женный на комбинации приборов, начи-
нает мигать, как только срабатывает
система ESC. Он также мигает, когда ра-
ботает система TCS. Если световой инди-
катор активации/неисправности системы
ESC начинает мигать при разгоне, отпус-
тите слегка педаль газа и нажимайте на
нее как можно легче. Убедитесь, что вы-
бранная вами скорость соответствует до-
рожным условиям.
ПРЕДУПРЕЖДЕНИЯ!
• Система электронного контроля ус-
тойчивости (ESC) не может отменить
действие законов физики на автомо-
ПРЕДУПРЕЖДЕНИЯ!
биль, как не может она повысить су-
ществующее сцепление с дорожным
покрытием. Система ESC не может
предотвратить аварии, включая ава-
рии из-за превышении скорости на
поворотах, езды на очень скользкой
поверхности или аквапланирования.
Кроме того, система ESC не может
предотвратить аварии, возникающие
в результате потери управления
из-за неправильных действий води-
теля в конкретной ситуации. Залогом
безаварийного движения может быть
только мастерство водителя и кор-
ректная, безопасная манера вожде-
ния. Возможности автомобиля, обо-
рудованного системой ESC, нельзя
использовать безрассудно или пре-
небрегая опасностями, это может уг-
рожать безопасности самого води-
теля и других людей.
• Модификации автомобиля или не-
соблюдение требований по техни-
ческому обслуживанию вашего авто-
мобиля могут изменить
БЕЗОПАСНОСТЬ
100

ПРЕДУПРЕЖДЕНИЯ!

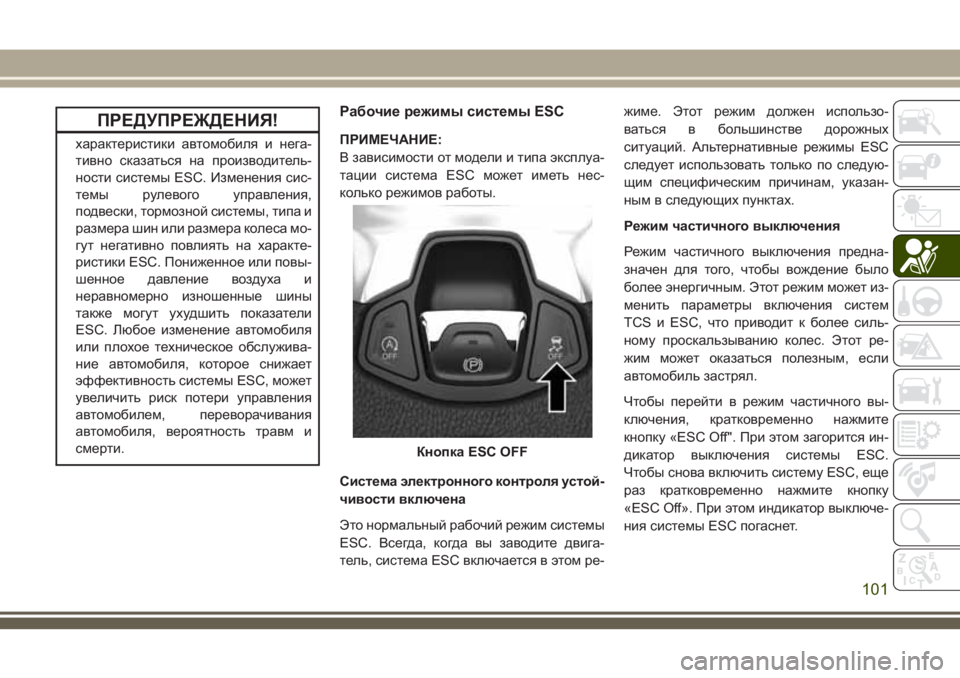

характеристики автомобиля и нега-
тивно сказаться на производитель-
ности системы ESC. Изменения сис-
темы рулевого управления,
подвески, тормозной системы, типа и
размера шин или размера колеса мо-
гут негативно повлиять на характе-
ристики ESC. Пониженное или повы-
шенное давление воздуха и
неравномерно изношенные шины
также могут ухудшить показатели
ESC. Любое изменение автомобиля
или плохое техническое обслужива-
ние автомобиля, которое снижает
эффективность системы ESC, может
увеличить риск потери управления
автомобилем, переворачивания
автомобиля, вероятность травм и
смерти.
Рабочие режимы системы ESC
ПРИМЕЧАНИЕ:
В зависимости от модели и типа эксплуа-
тации система ESC может иметь нес-
колько режимов работы.
Система электронного контроля устой-
чивости включена
Это нормальный рабочий режим системы
ESC. Всегда, когда вы заводите двига-
тель, система ESC включается в этом ре-жиме. Этот режим должен использо-
ваться в большинстве дорожных
ситуаций. Альтернативные режимы ESC
следует использовать только по следую-
щим специфическим причинам, указан-
ным в следующих пунктах.
Режим частичного выключения
Режим частичного выключения предна-
значен для того, чтобы вождение было
более энергичным. Этот режим может из-
менить параметры включения систем
TCS и ESC, что приводит к более силь-
ному проскальзыванию колес. Этот ре-
жим может оказаться полезным, если
автомобиль застрял.
Чтобы перейти в режим частичного вы-
ключения, кратковременно нажмите
кнопку «ESC Off". При этом загорится ин-
дикатор выключения системы ESC.
Чтобы снова включить систему ESC, еще
раз кратковременно нажмите кнопку
«ESC Off». При этом индикатор выключе-
ния системы ESC погаснет.
Кнопка ESC OFF
101

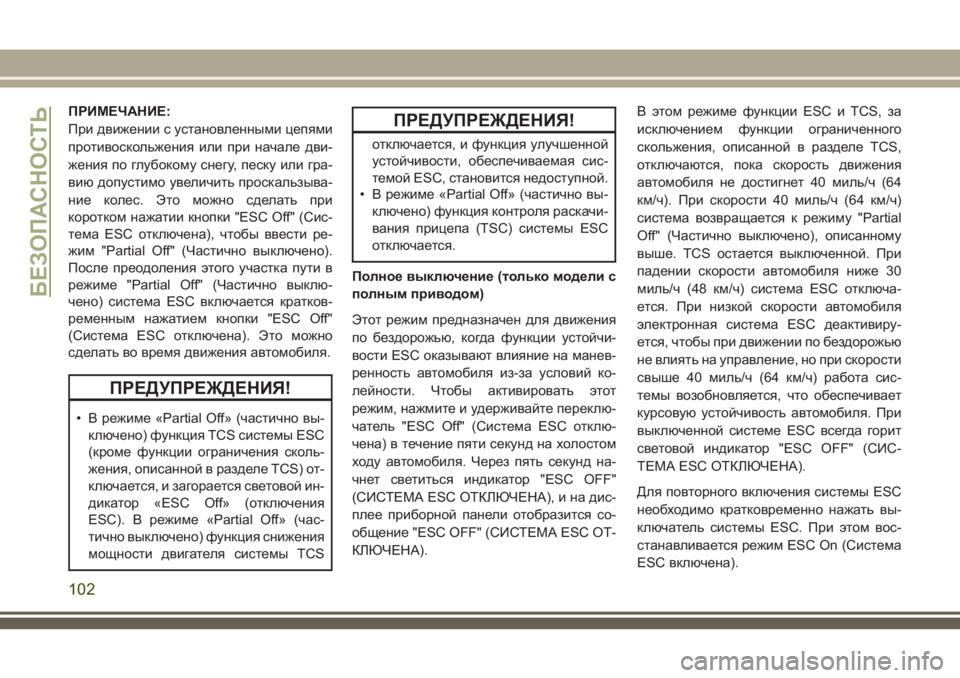

ПРИМЕЧАНИЕ:
При движении с установленными цепями
противоскольжения или при начале дви-
жения по глубокому снегу, песку или гра-
вию допустимо увеличить проскальзыва-
ние колес. Это можно сделать при
коротком нажатии кнопки "ESC Off" (Сис-
тема ESC отключена), чтобы ввести ре-
жим "Partial Off" (Частично выключено).
После преодоления этого участка пути в
режиме "Partial Off" (Частично выклю-
чено) система ESC включается кратков-
ременным нажатием кнопки "ESC Off"
(Система ESC отключена). Это можно
сделать во время движения автомобиля.
ПРЕДУПРЕЖДЕНИЯ!
• В режиме «Partial Off» (частично вы-
ключено) функция TCS системы ESC
(кроме функции ограничения сколь-
жения, описанной в разделе TCS) от-
ключается, и загорается световой ин-
дикатор «ESC Off» (отключения
ESC). В режиме «Partial Off» (час-
тично выключено) функция снижения
мощности двигателя системы TCS
ПРЕДУПРЕЖДЕНИЯ!
отключается, и функция улучшенной
устойчивости, обеспечиваемая сис-
темой ESC, становится недоступной.
• В режиме «Partial Off» (частично вы-
ключено) функция контроля раскачи-
вания прицепа (TSC) системы ESC
отключается.
Полное выключение (только модели с
полным приводом)
Этот режим предназначен для движения
по бездорожью, когда функции устойчи-
вости ESC оказывают влияние на манев-
ренность автомобиля из-за условий ко-
лейности. Чтобы активировать этот
режим, нажмите и удерживайте переклю-
чатель "ESC Off" (Система ESC отклю-
чена) в течение пяти секунд на холостом
ходу автомобиля. Через пять секунд на-
чнет светиться индикатор "ESC OFF"
(СИСТЕМАESC ОТКЛЮЧЕНА), и на дис-
плее приборной панели отобразится со-
общение "ESC OFF" (СИСТЕМАESC ОТ-
КЛЮЧЕНА).В этом режиме функции ESC и TCS, за
исключением функции ограниченного
скольжения, описанной в разделе TCS,
отключаются, пока скорость движения
автомобиля не достигнет 40 миль/ч (64
км/ч). При скорости 40 миль/ч (64 км/ч)
система возвращается к режиму "Partial
Off" (Частично выключено), описанному
выше. TCS остается выключенной. При
падении скорости автомобиля ниже 30
миль/ч (48 км/ч) система ESC отключа-
ется. При низкой скорости автомобиля
электронная система ESC деактивиру-
ется, чтобы при движении по бездорожью
не влиять на управление, но при скорости
свыше 40 миль/ч (64 км/ч) работа сис-
темы возобновляется, что обеспечивает
курсовую устойчивость автомобиля. При
выключенной системе ESC всегда горит
световой индикатор "ESC OFF" (СИС-
ТЕМАESC ОТКЛЮЧЕНА).
Для повторного включения системы ESC
необходимо кратковременно нажать вы-
ключатель системы ESC. При этом вос-
станавливается режим ESC On (Система
ESC включена).
БЕЗОПАСНОСТЬ
102

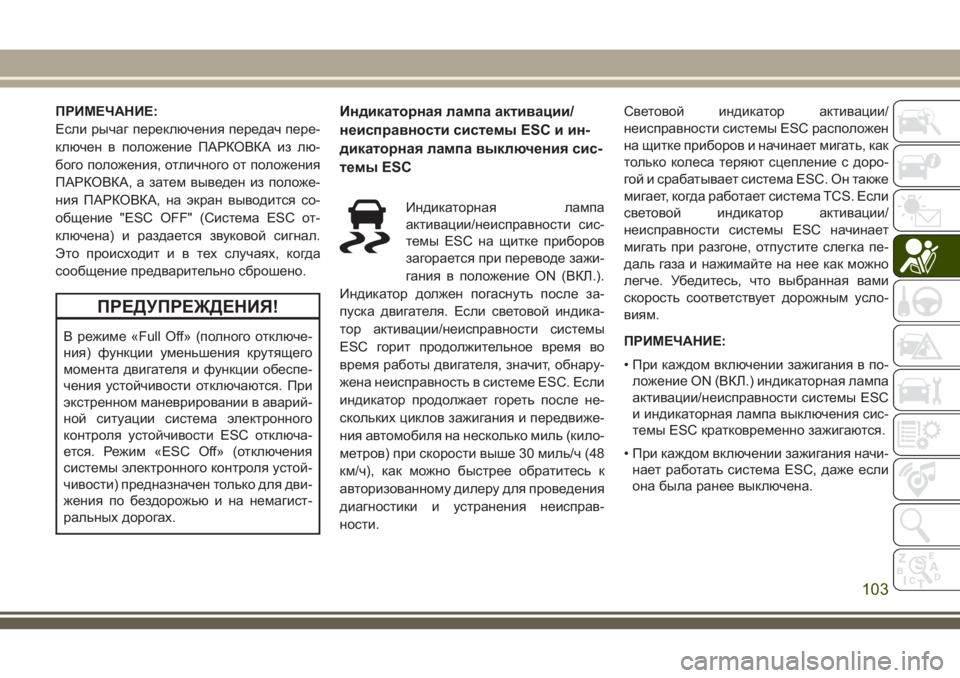

ПРИМЕЧАНИЕ:
Если рычаг переключения передач пере-
ключен в положение ПАРКОВКА из лю-
бого положения, отличного от положения
ПАРКОВКА, а затем выведен из положе-
ния ПАРКОВКА, на экран выводится со-
общение "ESC OFF" (Система ESC от-
ключена) и раздается звуковой сигнал.
Это происходитивтехслучаях, когда
сообщение предварительно сброшено.
ПРЕДУПРЕЖДЕНИЯ!
В режиме «Full Off» (полного отключе-
ния) функции уменьшения крутящего
момента двигателя и функции обеспе-
чения устойчивости отключаются. При
экстренном маневрировании в аварий-
ной ситуации система электронного
контроля устойчивости ESC отключа-
ется. Режим «ESC Off» (отключения
системы электронного контроля устой-
чивости) предназначен только для дви-
жения по бездорожью и на немагист-
ральных дорогах.
Индикаторная лампа активации/
неисправности системы ESC и ин-
дикаторная лампа выключения сис-
темы ESC
Индикаторная лампа
активации/неисправности сис-
темы ESC на щитке приборов
загорается при переводе зажи-
гания в положение ON (ВКЛ.).
Индикатор должен погаснуть после за-
пуска двигателя. Если световой индика-
тор активации/неисправности системы
ESC горит продолжительное время во
время работы двигателя, значит, обнару-
жена неисправность в системе ESC. Если
индикатор продолжает гореть после не-
скольких циклов зажигания и передвиже-
ния автомобиля на несколько миль (кило-
метров) при скорости выше 30 миль/ч (48
км/ч), как можно быстрее обратитесь к
авторизованному дилеру для проведения
диагностики и устранения неисправ-
ности.Световой индикатор активации/
неисправности системы ESC расположен
на щитке приборов и начинает мигать, как
только колеса теряют сцепление с доро-
гой и срабатывает система ESC. Он также
мигает, когда работает система TCS. Если
световой индикатор активации/
неисправности системы ESC начинает
мигать при разгоне, отпустите слегка пе-
даль газа и нажимайте на нее как можно
легче. Убедитесь, что выбранная вами
скорость соответствует дорожным усло-
виям.
ПРИМЕЧАНИЕ:
• При каждом включении зажигания в по-
ложение ON (ВКЛ.) индикаторная лампа
активации/неисправности системы ESC
и индикаторная лампа выключения сис-
темы ESC кратковременно зажигаются.
• При каждом включении зажигания начи-
нает работать система ESC, даже если
она была ранее выключена.
103

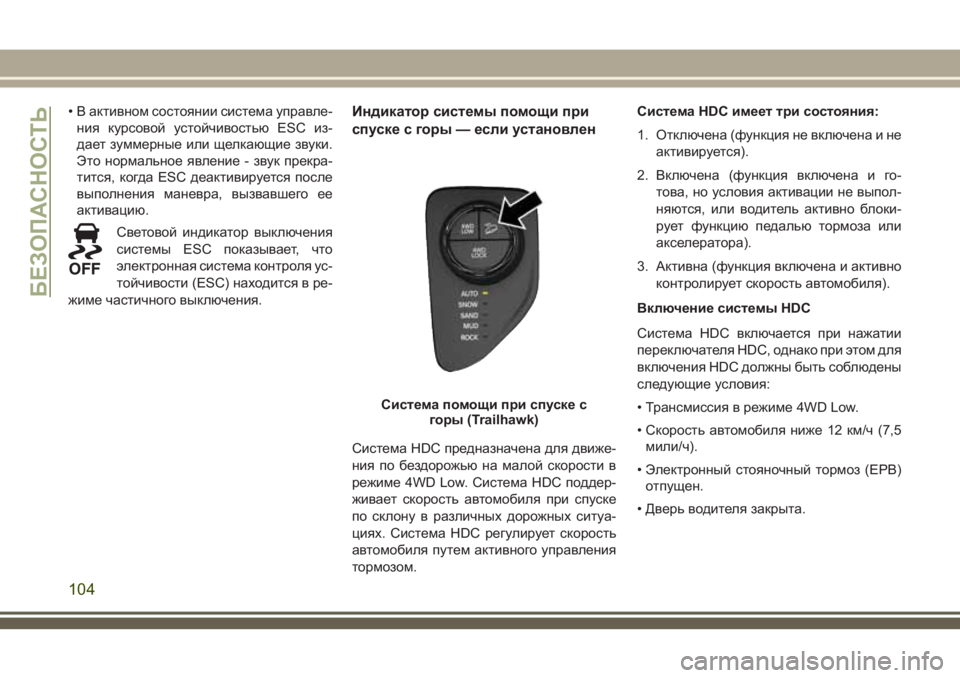

• В активном состоянии система управле-
ния курсовой устойчивостью ESC из-
дает зуммерные или щелкающие звуки.
Это нормальное явление - звук прекра-
тится, когда ESC деактивируется после
выполнения маневра, вызвавшего ее
активацию.
Световой индикатор выключения
системы ESC показывает, что
электронная система контроля ус-
тойчивости (ESC) находится в ре-
жиме частичного выключения.Индикатор системы помощи при
спуске с горы — если установлен
Система HDC предназначена для движе-
ния по бездорожью на малой скорости в
режиме 4WD Low. Система HDC поддер-
живает скорость автомобиля при спуске
по склону в различных дорожных ситуа-
циях. Система HDC регулирует скорость
автомобиля путем активного управления
тормозом.Система HDC имеет три состояния:
1. Отключена (функция не включена и не
активируется).
2. Включена (функция включена и го-
това, но условия активации не выпол-
няются, или водитель активно блоки-
рует функцию педалью тормоза или
акселератора).
3. Активна (функция включена и активно
контролирует скорость автомобиля).
Включение системы HDC
Система HDC включается при нажатии
переключателя HDC, однако при этом для
включения HDC должны быть соблюдены
следующие условия:
• Трансмиссия в режиме 4WD Low.
• Скорость автомобиля ниже 12 км/ч (7,5
мили/ч).
• Электронный стояночный тормоз (EPB)
отпущен.
• Дверь водителя закрыта.
Система помощи при спуске с
горы (Trailhawk)
БЕЗОПАСНОСТЬ
104

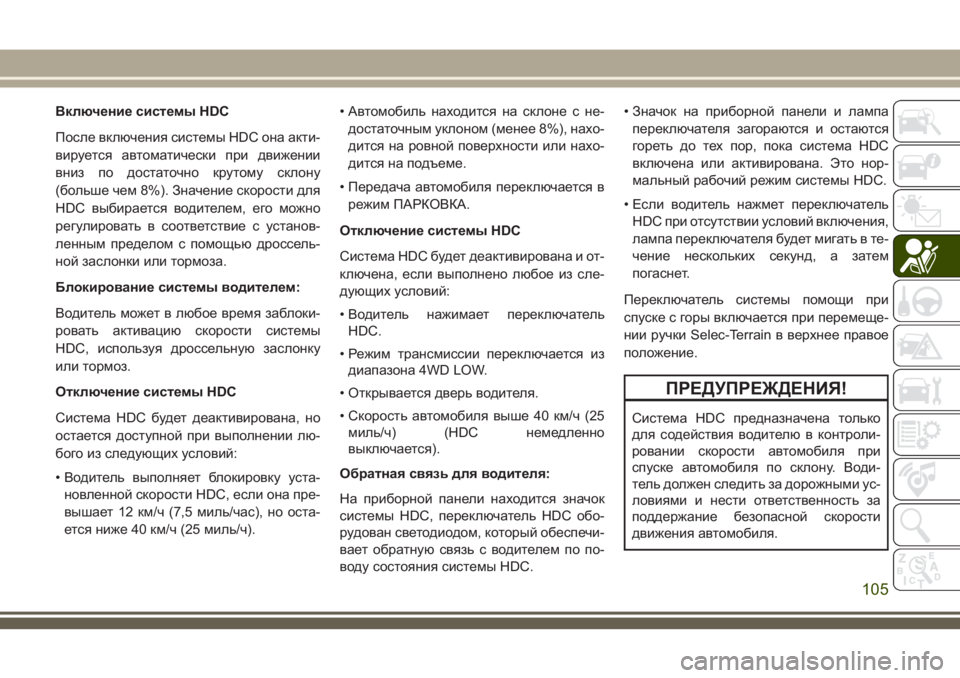

Включение системы HDC
После включения системы HDC она акти-
вируется автоматически при движении
вниз по достаточно крутому склону
(больше чем 8%). Значение скорости для
HDC выбирается водителем, его можно
регулировать в соответствие с установ-
ленным пределом с помощью дроссель-
ной заслонки или тормоза.
Блокирование системы водителем:
Водитель может в любое время заблоки-
ровать активацию скорости системы
HDC, используя дроссельную заслонку
или тормоз.
Отключение системы HDC
Система HDC будет деактивирована, но
остается доступной при выполнении лю-
бого из следующих условий:
• Водитель выполняет блокировку уста-
новленной скорости HDC, если она пре-
вышает 12 км/ч (7,5 миль/час), но оста-
ется ниже 40 км/ч (25 миль/ч).• Автомобиль находится на склоне с не-
достаточным уклоном (менее 8%), нахо-
дится на ровной поверхности или нахо-
дится на подъеме.
• Передача автомобиля переключается в
режим ПАРКОВКА.
Отключение системы HDC
Система HDC будет деактивирована и от-
ключена, если выполнено любое из сле-
дующих условий:
• Водитель нажимает переключатель
HDC.
• Режим трансмиссии переключается из
диапазона 4WD LOW.
• Открывается дверь водителя.
• Скорость автомобиля выше 40 км/ч (25
миль/ч) (HDC немедленно
выключается).
Обратная связь для водителя:
На приборной панели находится значок
системы HDC, переключатель HDC обо-
рудован светодиодом, который обеспечи-
вает обратную связь с водителем по по-
воду состояния системы HDC.• Значок на приборной панели и лампа
переключателя загораются и остаются
гореть до тех пор, пока система HDC
включена или активирована. Это нор-
мальный рабочий режим системы HDC.
• Если водитель нажмет переключатель
HDC при отсутствии условий включения,
лампа переключателя будет мигать в те-
чение нескольких секунд, а затем
погаснет.
Переключатель системы помощи при
спуске с горы включается при перемеще-
нии ручки Selec-Terrain в верхнее правое
положение.
ПРЕДУПРЕЖДЕНИЯ!
Система HDC предназначена только
для содействия водителю в контроли-
ровании скорости автомобиля при
спуске автомобиля по склону. Води-
тель должен следить за дорожными ус-
ловиями и нести ответственность за
поддержание безопасной скорости
движения автомобиля.
105

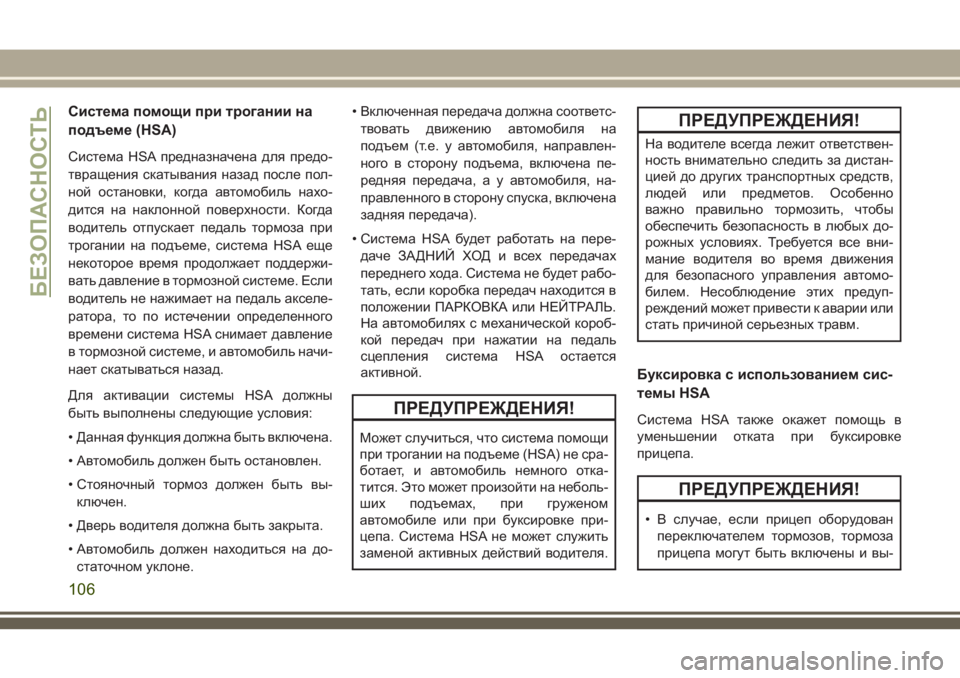

Система помощи при трогании на
подъеме (HSA)
Система HSA предназначена для предо-
твращения скатывания назад после пол-
ной остановки, когда автомобиль нахо-
дится на наклонной поверхности. Когда
водитель отпускает педаль тормоза при
трогании на подъеме, система HSA еще
некоторое время продолжает поддержи-
вать давление в тормозной системе. Если
водитель не нажимает на педаль акселе-
ратора, то по истечении определенного
времени система HSA снимает давление
в тормозной системе, и автомобиль начи-
нает скатываться назад.
Для активации системы HSA должны
быть выполнены следующие условия:
• Данная функция должна быть включена.
• Автомобиль должен быть остановлен.
• Стояночный тормоз должен быть вы-
ключен.
• Дверь водителя должна быть закрыта.
• Автомобиль должен находиться на до-
статочном уклоне.• Включенная передача должна соответс-
твовать движению автомобиля на
подъем (т.е. у автомобиля, направлен-
ного в сторону подъема, включена пе-
редняя передача,ауавтомобиля, на-
правленного в сторону спуска, включена
задняя передача).
• Система HSA будет работать на пере-
даче ЗАДНИЙ ХОД и всех передачах
переднего хода. Система не будет рабо-
тать, если коробка передач находится в
положении ПАРКОВКА или НЕЙТРАЛЬ.
На автомобилях с механической короб-
кой передач при нажатии на педаль
сцепления система HSA остается
активной.
ПРЕДУПРЕЖДЕНИЯ!
Может случиться, что система помощи
при трогании на подъеме (HSA) не сра-
ботает, и автомобиль немного отка-
тится. Это может произойти на неболь-
ших подъемах, при груженом
автомобиле или при буксировке при-
цепа. Система HSA не может служить
заменой активных действий водителя.
ПРЕДУПРЕЖДЕНИЯ!
На водителе всегда лежит ответствен-
ность внимательно следить за дистан-
цией до других транспортных средств,
людей или предметов. Особенно
важно правильно тормозить, чтобы
обеспечить безопасность в любых до-
рожных условиях. Требуется все вни-
мание водителя во время движения
для безопасного управления автомо-
билем. Несоблюдение этих предуп-
реждений может привести к аварии или
стать причиной серьезных травм.
Буксировка с использованием сис-
темы HSA
Система HSA также окажет помощь в
уменьшении отката при буксировке
прицепа.
ПРЕДУПРЕЖДЕНИЯ!
• В случае, если прицеп оборудован
переключателем тормозов, тормоза
прицепа могут быть включены и вы-
БЕЗОПАСНОСТЬ
106

ПРЕДУПРЕЖДЕНИЯ!
ключены с помощью переключателя.
В этом случае давления тормозной
системы может оказаться недоста-
точно для удержания автомобиля и
прицепа на подъеме после отпуска-
ния педали тормоза. Чтобы предо-
твратить скатывание автомобиля,
стоящего на подъеме, при трогании
следует вручную включить тормоза
на прицепе или увеличить давление
в тормозной системе перед тем, как
отпустить педаль тормоза.
• Система HSA - это не стояночный
тормоз. Всегда следует полностью
включать стояночный тормоз при вы-
ходе из автомобиля. Кроме того, по-
местите рычаг коробки передач в по-
ложение ПАРКОВКА.
• Несоблюдение этих предупреждений
может привести к аварии или стать
причиной серьезных травм.
Выключение и включение системы
HSA
Эту функцию можно включить и отклю-
чить. Чтобы изменить настройку, выпол-
ните следующие действия:
• При отключении HSA с использованием
настроек Uconnect дополнительную ин-
формацию см. в пункте «Настройки сис-
темы Uconnect» в разделе
«Мультимедиа».
Система помощи при торможении
во время дождя (RBS)
Система помощи при торможении во
время дождя улучшает эффективность
тормозной системы в условиях высокой
влажности. Она периодически использует
небольшое тормозное давление, чтобы
убрать воду с передних тормозных дис-
ков. Она работает, если переключатель
стеклоочистителей ветрового стекла ус-
тановлен в положение LO или HI (низкая
или высокая скорость). Если система по-мощи при торможении во время дождя
активна, водитель об этом не уведомля-
ется и вмешательства водителя в ее ра-
боту не требуется.
Система готовности к экстренному
торможению (RAB)
Система готовности к экстренному тормо-
жению может сократить время, необходи-
мое для полной остановки при аварийном
торможении. Она предугадывает возник-
новение ситуации аварийного торможе-
ния, отслеживая скорость отпускания пе-
дали акселератора водителем. Система
EBC подготавливает тормозную систему к
экстренной остановке.
Контроль раскачивания прицепа
(TSC)
Система TSC использует датчики в авто-
мобиле для распознавания чрезмерного
раскачивания автоприцепа и принятия
соответствующих действий для прекра-
щения раскачивания. Система TSC вклю-
чается автоматически при обнаружении
чрезмерного раскачивания автоприцепа.
107

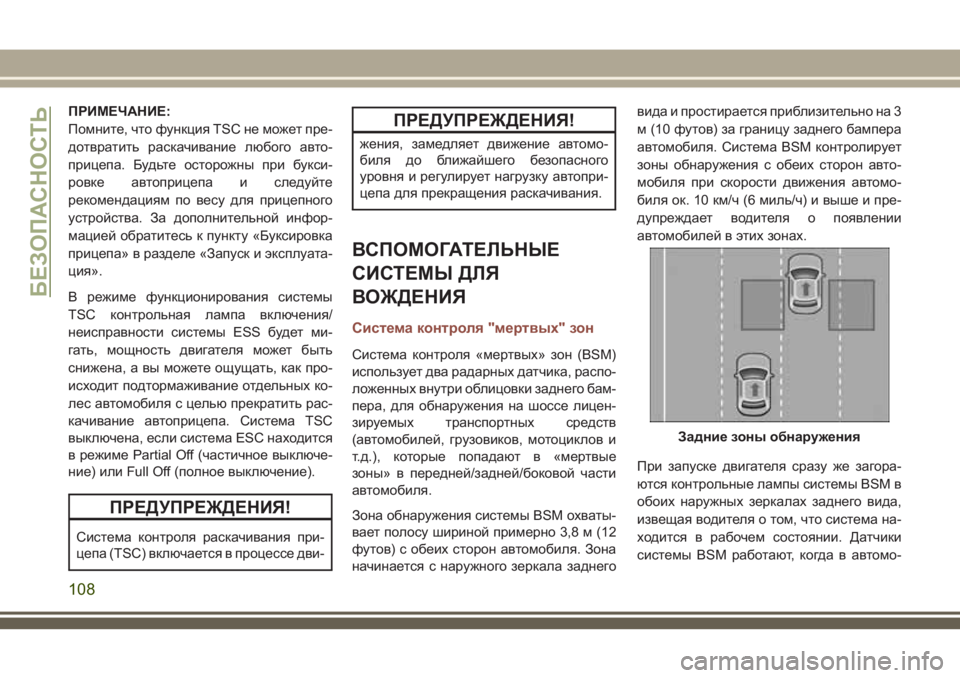

ПРИМЕЧАНИЕ:
Помните, что функция TSC не может пре-
дотвратить раскачивание любого авто-
прицепа. Будьте осторожны при букси-
ровке автоприцепа и следуйте
рекомендациям по весу для прицепного
устройства. За дополнительной инфор-
мацией обратитесь к пункту «Буксировка
прицепа» в разделе «Запуск и эксплуата-
ция».
В режиме функционирования системы
TSC контрольная лампа включения/
неисправности системы ESS будет ми-
гать, мощность двигателя может быть
снижена, а вы можете ощущать, как про-
исходит подтормаживание отдельных ко-
лес автомобиля с целью прекратить рас-
качивание автоприцепа. Система TSC
выключена, если система ESC находится
в режиме Partial Off (частичное выключе-
ние) или Full Off (полное выключение).
ПРЕДУПРЕЖДЕНИЯ!
Система контроля раскачивания при-
цепа (TSC) включается в процессе дви-
ПРЕДУПРЕЖДЕНИЯ!
жения, замедляет движение автомо-
биля до ближайшего безопасного
уровня и регулирует нагрузку автопри-
цепа для прекращения раскачивания.
ВСПОМОГАТЕЛЬНЫЕ
СИСТЕМЫ ДЛЯ
ВОЖДЕНИЯ
Система контроля "мертвых" зон
Система контроля «мертвых» зон (BSM)
использует два радарных датчика, распо-
ложенных внутри облицовки заднего бам-
пера, для обнаружения на шоссе лицен-
зируемых транспортных средств
(автомобилей, грузовиков, мотоциклов и
т.д.), которые попадают в «мертвые
зоны» в передней/задней/боковой части
автомобиля.
Зона обнаружения системы BSM охваты-
вает полосу шириной примерно 3,8 м (12
футов) с обеих сторон автомобиля. Зона
начинается с наружного зеркала заднеговида и простирается приблизительно на 3
м (10 футов) за границу заднего бампера
автомобиля. Система BSM контролирует
зоны обнаружения с обеих сторон авто-
мобиля при скорости движения автомо-
биля ок. 10 км/ч (6 миль/ч) и выше и пре-
дупреждает водителя о появлении
автомобилей в этих зонах.
При запуске двигателя сразу же загора-
ются контрольные лампы системы BSM в
обоих наружных зеркалах заднего вида,
извещая водителя о том, что система на-
ходится в рабочем состоянии. Датчики
системы BSM работают, когда в автомо-
Задние зоны обнаружения
БЕЗОПАСНОСТЬ
108
