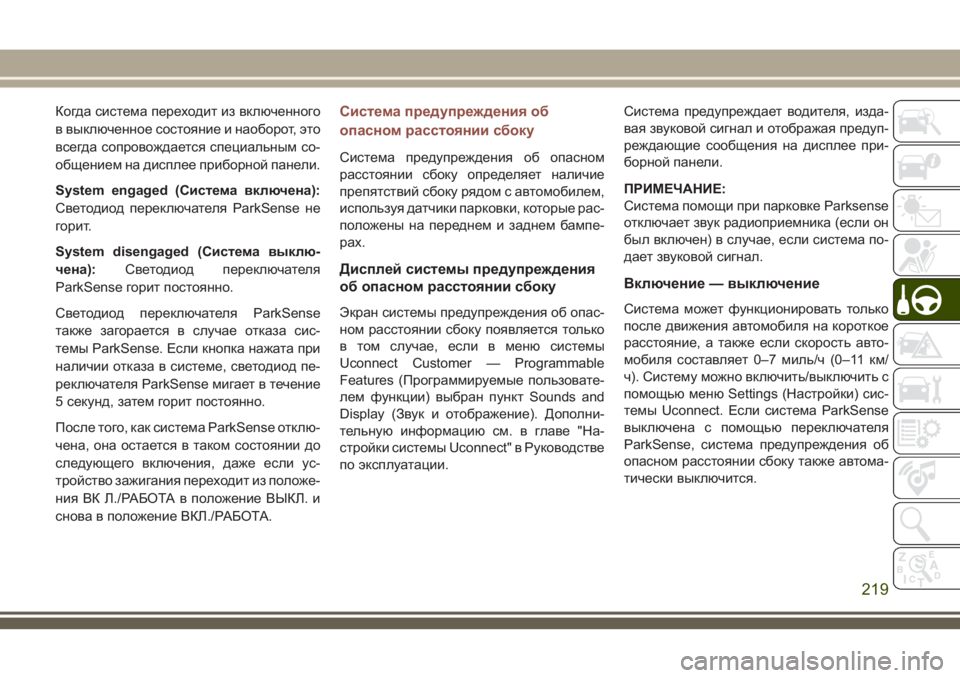

Когда система переходит из включенного
в выключенное состояние и наоборот, это
всегда сопровождается специальным со-
общением на дисплее приборной панели.
System engaged (Система включена):
Светодиод переключателя ParkSense не
горит.
System disengaged (Система выклю-
чена):Светодиод переключателя
ParkSense горит постоянно.
Светодиод переключателя ParkSense
также загорается в случае отказа сис-
темы ParkSense. Если кнопка нажата при
наличии отказа в системе, светодиод пе-
реключателя ParkSense мигает в течение
5 секунд, затем горит постоянно.
После того, как система ParkSense отклю-
чена, она остается в таком состоянии до
следующего включения, даже если ус-
тройство зажигания переходит из положе-
ния ВК Л./РАБОТА в положение ВЫКЛ. и
снова в положение ВКЛ./РАБОТА.Система предупреждения об
опасном расстоянии сбоку
Система предупреждения об опасном
расстоянии сбоку определяет наличие
препятствий сбоку рядом с автомобилем,
используя датчики парковки, которые рас-
положены на переднем и заднем бампе-
рах.
Дисплей системы предупреждения
об опасном расстоянии сбоку
Экран системы предупреждения об опас-
ном расстоянии сбоку появляется только
в том случае, если в меню системы
Uconnect Customer — Programmable
Features (Программируемые пользовате-
лем функции) выбран пункт Sounds and
Display (Звук и отображение). Дополни-
тельную информацию см. в главе "На-
стройки системы Uconnect" в Руководстве
по эксплуатации.Система предупреждает водителя, изда-
вая звуковой сигнал и отображая предуп-
реждающие сообщения на дисплее при-
борной панели.
ПРИМЕЧАНИЕ:
Система помощи при парковке Parksense
отключает звук радиоприемника (если он
был включен) в случае, если система по-
дает звуковой сигнал.
Включение — выключение
Система может функционировать только
после движения автомобиля на короткое
расстояние, а также если скорость авто-
мобиля составляет 0–7 миль/ч (0–11 км/
ч). Систему можно включить/выключить с
помощью меню Settings (Настройки) сис-
темы Uconnect. Если система ParkSense
выключена с помощью переключателя
ParkSense, система предупреждения об
опасном расстоянии сбоку также автома-
тически выключится.
219

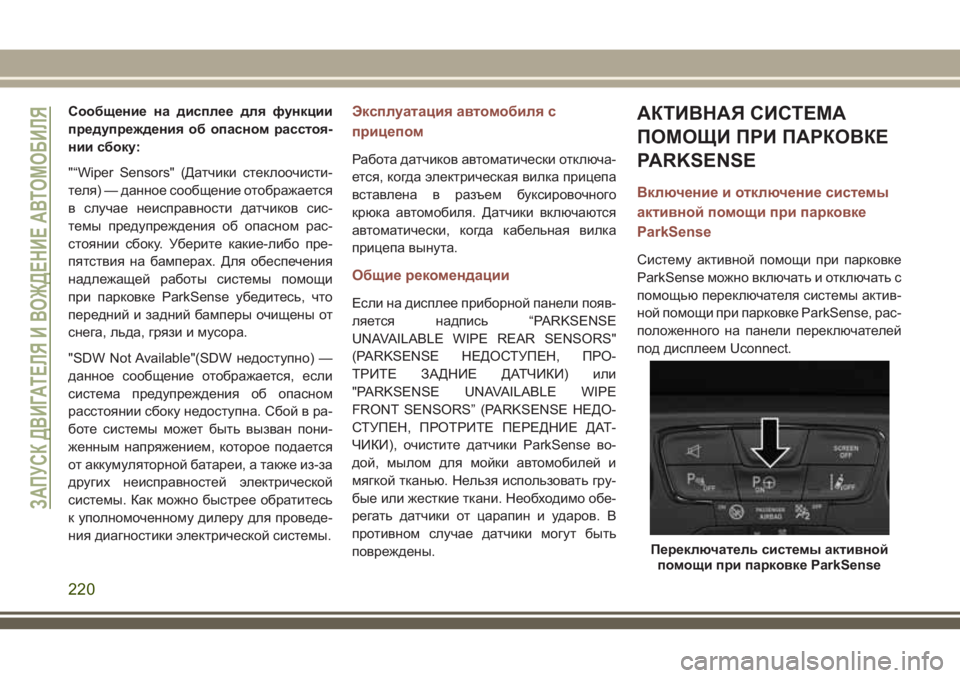

Сообщение на дисплее для функции
предупреждения об опасном расстоя-
нии сбоку:
"“Wiper Sensors" (Датчики стеклоочисти-
теля) — данное сообщение отображается
в случае неисправности датчиков сис-
темы предупреждения об опасном рас-
стоянии сбоку. Уберите какие-либо пре-
пятствия на бамперах. Для обеспечения
надлежащей работы системы помощи
при парковке ParkSense убедитесь, что
передний и задний бамперы очищены от
снега, льда, грязи и мусора.
"SDW Not Available"(SDW недоступно) —
данное сообщение отображается, если
система предупреждения об опасном
расстоянии сбоку недоступна. Сбой в ра-
боте системы может быть вызван пони-
женным напряжением, которое подается
от аккумуляторной батареи, а также из-за
других неисправностей электрической
системы. Как можно быстрее обратитесь
к уполномоченному дилеру для проведе-
ния диагностики электрической системы.Эксплуатация автомобиля с
прицепом
Работа датчиков автоматически отключа-
ется, когда электрическая вилка прицепа
вставлена в разъем буксировочного
крюка автомобиля. Датчики включаются
автоматически, когда кабельная вилка
прицепа вынута.
Общие рекомендации
Если на дисплее приборной панели появ-
ляется надпись “PARKSENSE
UNAVAILABLE WIPE REAR SENSORS"
(PARKSENSE НЕДОСТУПЕН, ПРО-
ТРИТЕ ЗАДНИЕ ДАТЧИКИ) или
"PARKSENSE UNAVAILABLE WIPE
FRONT SENSORS” (PARKSENSE НЕДО-
СТУПЕН, ПРОТРИТЕ ПЕРЕДНИЕ ДАТ-
ЧИКИ), очистите датчики ParkSense во-
дой, мылом для мойки автомобилей и
мягкой тканью. Нельзя использовать гру-
бые или жесткие ткани. Необходимо обе-
регать датчики от царапин и ударов. В
противном случае датчики могут быть
повреждены.
АКТИВНАЯ СИСТЕМА
ПОМОЩИ ПРИ ПАРКОВКЕ
PARKSENSE
Включение и отключение системы
активной помощи при парковке
ParkSense
Систему активной помощи при парковке
ParkSense можно включать и отключать с
помощью переключателя системы актив-
ной помощи при парковке ParkSense, рас-
положенного на панели переключателей
под дисплеем Uconnect.
Переключатель системы активной
помощи при парковке ParkSense
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
220

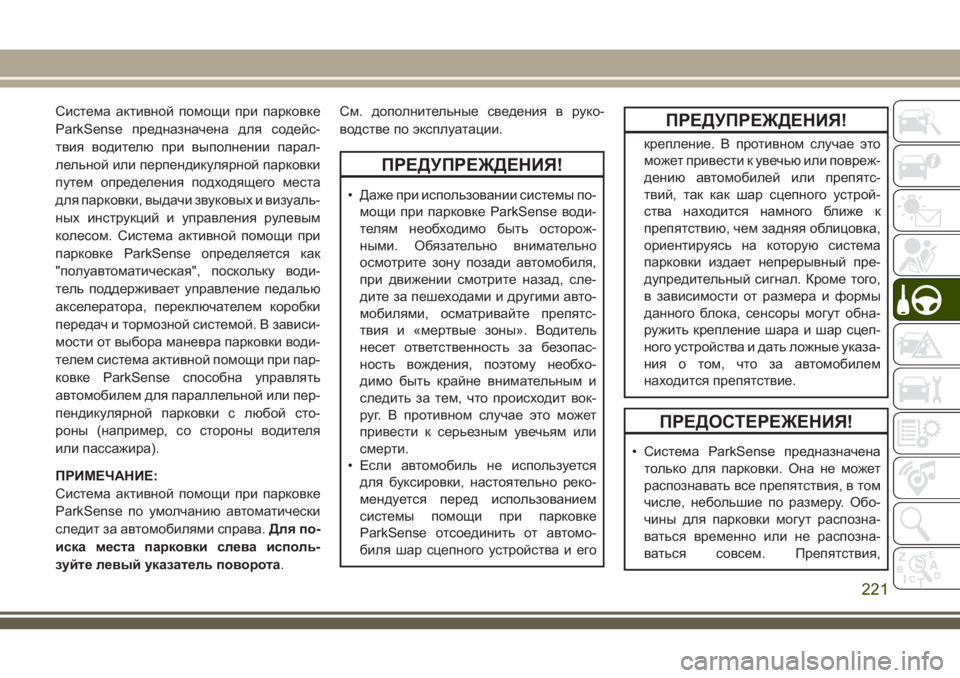

Система активной помощи при парковке
ParkSense предназначена для содейс-
твия водителю при выполнении парал-
лельной или перпендикулярной парковки
путем определения подходящего места
для парковки, выдачи звуковых и визуаль-
ных инструкций и управления рулевым
колесом. Система активной помощи при
парковке ParkSense определяется как
"полуавтоматическая", поскольку води-
тель поддерживает управление педалью
акселератора, переключателем коробки
передач и тормозной системой. В зависи-
мости от выбора маневра парковки води-
телем система активной помощи при пар-
ковке ParkSense способна управлять
автомобилем для параллельной или пер-
пендикулярной парковки с любой сто-
роны (например, со стороны водителя
или пассажира).
ПРИМЕЧАНИЕ:
Система активной помощи при парковке
ParkSense по умолчанию автоматически
следит за автомобилями справа.Для по-
иска места парковки слева исполь-
зуйте левый указатель поворота.См. дополнительные сведения в руко-
водстве по эксплуатации.
ПРЕДУПРЕЖДЕНИЯ!
• Даже при использовании системы по-
мощи при парковке ParkSense води-
телям необходимо быть осторож-
ными. Обязательно внимательно
осмотрите зону позади автомобиля,
при движении смотрите назад, сле-
дите за пешеходами и другими авто-
мобилями, осматривайте препятс-
твия и «мертвые зоны». Водитель
несет ответственность за безопас-
ность вождения, поэтому необхо-
димо быть крайне внимательным и
следить за тем, что происходит вок-
руг. В противном случае это может
привести к серьезным увечьям или
смерти.
• Если автомобиль не используется
для буксировки, настоятельно реко-
мендуется перед использованием
системы помощи при парковке
ParkSense отсоединить от автомо-
биля шар сцепного устройства и его
ПРЕДУПРЕЖДЕНИЯ!
крепление. В противном случае это
может привести к увечью или повреж-
дению автомобилей или препятс-
твий, так как шар сцепного устрой-
ства находится намного ближе к
препятствию, чем задняя облицовка,
ориентируясь на которую система
парковки издает непрерывный пре-
дупредительный сигнал. Кроме того,
в зависимости от размера и формы
данного блока, сенсоры могут обна-
ружить крепление шара и шар сцеп-
ного устройства и дать ложные указа-
ния о том, что за автомобилем
находится препятствие.
ПРЕДОСТЕРЕЖЕНИЯ!
• Система ParkSense предназначена
только для парковки. Она не может
распознавать все препятствия, в том
числе, небольшие по размеру. Обо-
чины для парковки могут распозна-
ваться временно или не распозна-
ваться совсем. Препятствия,
221

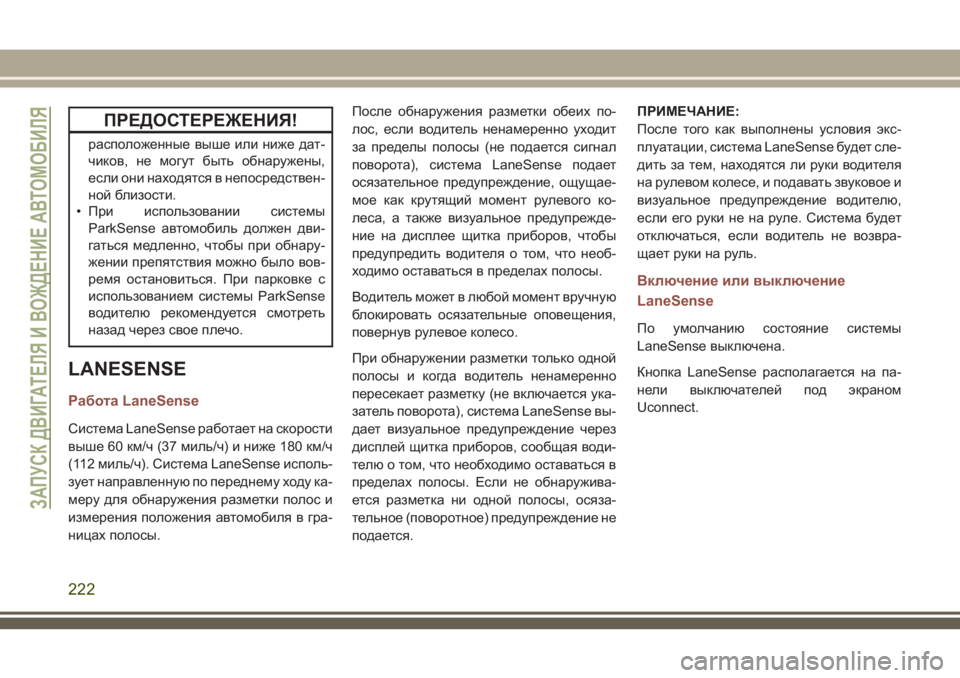

ПРЕДОСТЕРЕЖЕНИЯ!
расположенные выше или ниже дат-
чиков, не могут быть обнаружены,
если они находятся в непосредствен-
ной близости.
• При использовании системы
ParkSense автомобиль должен дви-
гаться медленно, чтобы при обнару-
жении препятствия можно было вов-
ремя остановиться. При парковке с
использованием системы ParkSense
водителю рекомендуется смотреть
назад через свое плечо.
LANESENSE
Работа LaneSense
Система LaneSense работает на скорости
выше 60 км/ч (37 миль/ч) и ниже 180 км/ч
(112 миль/ч). Система LaneSense исполь-
зует направленную по переднему ходу ка-
меру для обнаружения разметки полос и
измерения положения автомобиля в гра-
ницах полосы.После обнаружения разметки обеих по-
лос, если водитель ненамеренно уходит
за пределы полосы (не подается сигнал
поворота), система LaneSense подает
осязательное предупреждение, ощущае-
мое как крутящий момент рулевого ко-
леса, а также визуальное предупрежде-
ние на дисплее щитка приборов, чтобы
предупредить водителя о том, что необ-
ходимо оставаться в пределах полосы.
Водитель может в любой момент вручную
блокировать осязательные оповещения,
повернув рулевое колесо.
При обнаружении разметки только одной
полосы и когда водитель ненамеренно
пересекает разметку (не включается ука-
затель поворота), система LaneSense вы-
дает визуальное предупреждение через
дисплей щитка приборов, сообщая води-
телю о том, что необходимо оставаться в
пределах полосы. Если не обнаружива-
ется разметка ни одной полосы, осяза-
тельное (поворотное) предупреждение не
подается.ПРИМЕЧАНИЕ:
После того как выполнены условия экс-
плуатации, система LaneSense будет сле-
дить за тем, находятся ли руки водителя
на рулевом колесе, и подавать звуковое и
визуальное предупреждение водителю,
если его руки не на руле. Система будет
отключаться, если водитель не возвра-
щает руки на руль.
Включение или выключение
LaneSense
По умолчанию состояние системы
LaneSense выключена.
Кнопка LaneSense располагается на па-
нели выключателей под экраном
Uconnect.
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
222

Чтобы включить систему LaneSense, наж-
мите на кнопку LaneSense для включения
системы (светодиодный индикатор гас-
нет). На дисплее щитка приборов отобра-
жается сообщение «Lane Sense On»
(LaneSense включена).
Чтобы выключить систему LaneSense,
один раз нажмите на кнопку LaneSense
для выключения системы (светодиодный
индикатор загорается).ПРИМЕЧАНИЕ:
Система LaneSense запоминает свое пос-
леднее состояние (включенное или вы-
ключенное), действовавшее в последнем
цикле, когда ключ зажигания был повер-
нут в положение ВКЛ./РАБОТА.
Предупреждающее сообщение
LaneSense
Система LaneSense отображает текущий
увод с полосы на дисплее приборной па-
нели.
Базовый дисплей приборной панели —
при наличии
Когда система LaneSense включена, ли-
нии полос отображаются серым цветом,
когда границы обеих полос не были обна-
ружены, а индикатор LaneSense
не-
прерывно светится белым светом.
Уход с левой полосы — обнаружена
только левая полоса
• Когда включена система LaneSense, ин-
дикатор LaneSense
горит постоянно
белым цветом в том случае, если обна-
ружена только левая полоса отметки исистема готова для визуального предуп-
реждения на дисплее приборной па-
нели, а автомобиль непреднамеренно
выехал за пределы полосы движения.
• Когда система LaneSense определяет,
что автомобиль подошел к полосе и на-
ходится в ситуации ухода с полосы, тол-
стая линия левой полосы попеременно
мигает серым и белым, тонкая левая ли-
ния продолжает непрерывно гореть бе-
лым цветом, а режим свечения индика-
тора LaneSense
меняется с
непрерывного белого на мигающий жел-
тый цвет.
ПРИМЕЧАНИЕ:
Система LaneSense работает аналогично
при уходе с правой полосы, только ориен-
тируется на разметку правой стороны.
Уход с левой полосы — обнаружены
обе полосы
• Когда включена система LaneSense, ли-
нии полос меняют цвет с серого на бе-
лый, указывая, что обнаружена раз-
метка обеих полос. В случае
обнаружения обеих полос индикатор
LaneSense
непрерывно горит зеле-

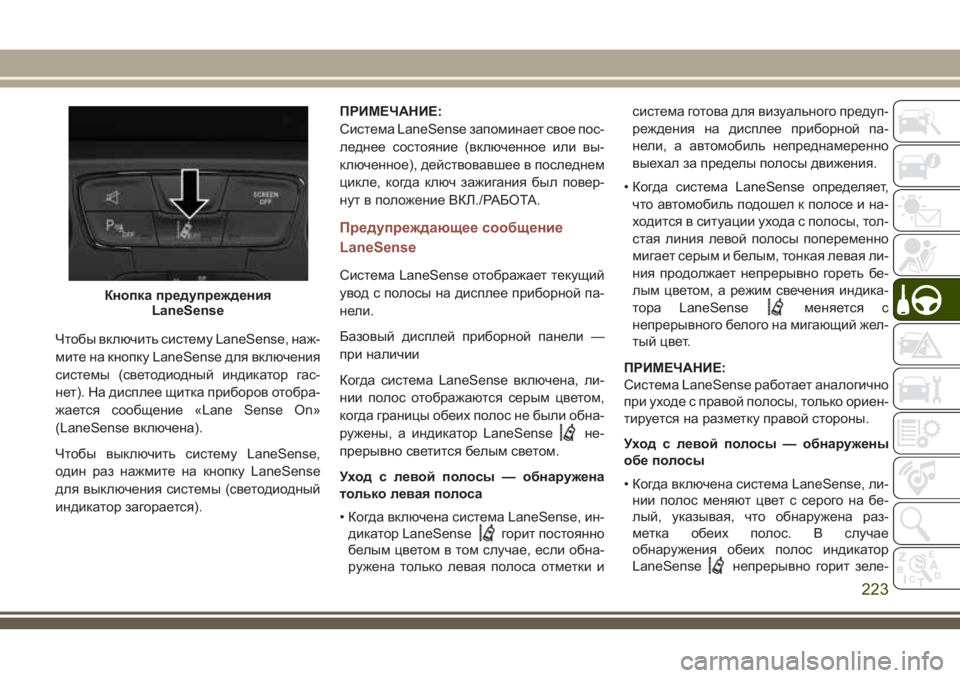

Кнопка предупреждения
LaneSense
223

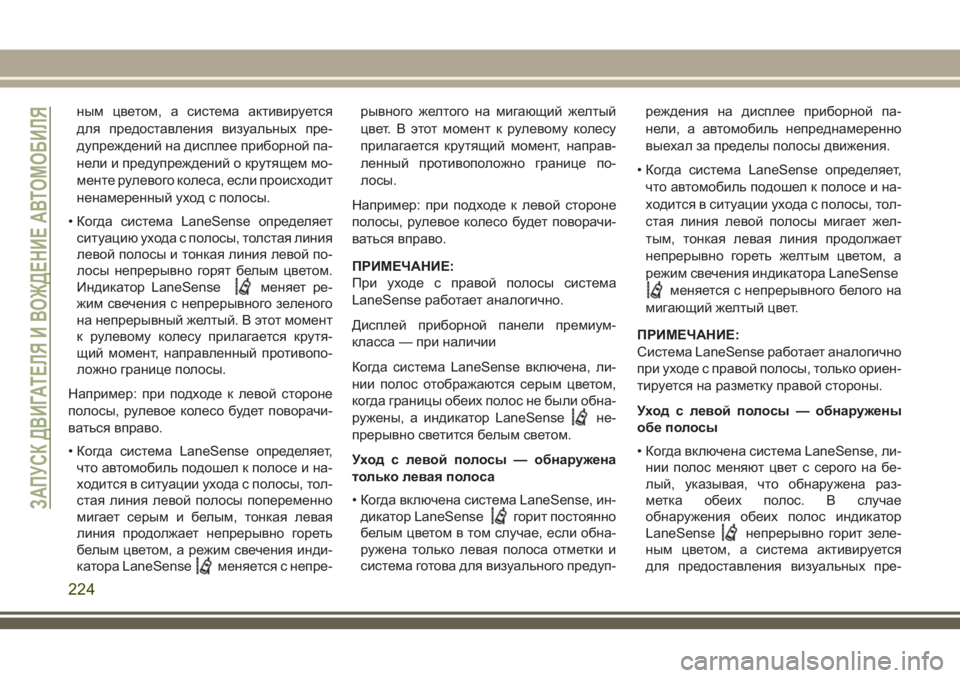

ным цветом, а система активируется
для предоставления визуальных пре-
дупреждений на дисплее приборной па-
нели и предупреждений о крутящем мо-
менте рулевого колеса, если происходит
ненамеренный уход с полосы.
• Когда система LaneSense определяет
ситуацию ухода с полосы, толстая линия
левой полосы и тонкая линия левой по-
лосы непрерывно горят белым цветом.
Индикатор LaneSense
меняет ре-
жим свечения с непрерывного зеленого
на непрерывный желтый. В этот момент
к рулевому колесу прилагается крутя-
щий момент, направленный противопо-
ложно границе полосы.
Например: при подходе к левой стороне
полосы, рулевое колесо будет поворачи-
ваться вправо.
• Когда система LaneSense определяет,
что автомобиль подошел к полосе и на-
ходится в ситуации ухода с полосы, тол-
стая линия левой полосы попеременно
мигает серым и белым, тонкая левая
линия продолжает непрерывно гореть
белым цветом, а режим свечения инди-
катора LaneSense
меняется с непре-рывного желтого на мигающий желтый
цвет. В этот момент к рулевому колесу
прилагается крутящий момент, направ-
ленный противоположно границе по-
лосы.
Например: при подходе к левой стороне
полосы, рулевое колесо будет поворачи-
ваться вправо.
ПРИМЕЧАНИЕ:
При уходе с правой полосы система
LaneSense работает аналогично.
Дисплей приборной панели премиум-
класса — при наличии
Когда система LaneSense включена, ли-
нии полос отображаются серым цветом,
когда границы обеих полос не были обна-
ружены, а индикатор LaneSense
не-
прерывно светится белым светом.
Уход с левой полосы — обнаружена
только левая полоса
• Когда включена система LaneSense, ин-
дикатор LaneSense
горит постоянно
белым цветом в том случае, если обна-
ружена только левая полоса отметки и
система готова для визуального предуп-реждения на дисплее приборной па-
нели, а автомобиль непреднамеренно
выехал за пределы полосы движения.
• Когда система LaneSense определяет,
что автомобиль подошел к полосе и на-
ходится в ситуации ухода с полосы, тол-
стая линия левой полосы мигает жел-
тым, тонкая левая линия продолжает
непрерывно гореть желтым цветом, а
режим свечения индикатора LaneSense
меняется с непрерывного белого на
мигающий желтый цвет.
ПРИМЕЧАНИЕ:
Система LaneSense работает аналогично
при уходе с правой полосы, только ориен-
тируется на разметку правой стороны.
Уход с левой полосы — обнаружены
обе полосы
• Когда включена система LaneSense, ли-
нии полос меняют цвет с серого на бе-
лый, указывая, что обнаружена раз-
метка обеих полос. В случае
обнаружения обеих полос индикатор
LaneSense
непрерывно горит зеле-
ным цветом, а система активируется
для предоставления визуальных пре-
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
224

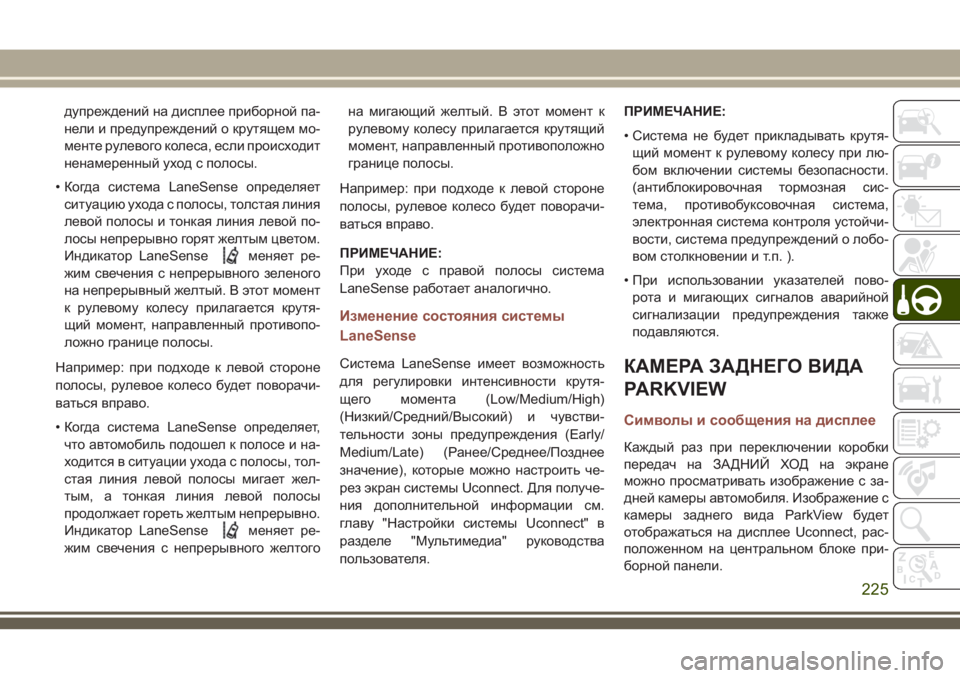

дупреждений на дисплее приборной па-
нели и предупреждений о крутящем мо-
менте рулевого колеса, если происходит
ненамеренный уход с полосы.
• Когда система LaneSense определяет
ситуацию ухода с полосы, толстая линия
левой полосы и тонкая линия левой по-
лосы непрерывно горят желтым цветом.
Индикатор LaneSense
меняет ре-
жим свечения с непрерывного зеленого
на непрерывный желтый. В этот момент
к рулевому колесу прилагается крутя-
щий момент, направленный противопо-
ложно границе полосы.
Например: при подходе к левой стороне
полосы, рулевое колесо будет поворачи-
ваться вправо.
• Когда система LaneSense определяет,
что автомобиль подошел к полосе и на-
ходится в ситуации ухода с полосы, тол-
стая линия левой полосы мигает жел-
тым, а тонкая линия левой полосы
продолжает гореть желтым непрерывно.
Индикатор LaneSense
меняет ре-
жим свечения с непрерывного желтогона мигающий желтый. В этот момент к
рулевому колесу прилагается крутящий
момент, направленный противоположно
границе полосы.
Например: при подходе к левой стороне
полосы, рулевое колесо будет поворачи-
ваться вправо.
ПРИМЕЧАНИЕ:
При уходе с правой полосы система
LaneSense работает аналогично.
Изменение состояния системы
LaneSense
Система LaneSense имеет возможность
для регулировки интенсивности крутя-
щего момента (Low/Medium/High)
(Низкий/Средний/Высокий) и чувстви-
тельности зоны предупреждения (Early/
Medium/Late) (Ранее/Среднее/Позднее
значение), которые можно настроить че-
рез экран системы Uconnect. Для получе-
ния дополнительной информации см.
главу "Настройки системы Uconnect" в
разделе "Мультимедиа" руководства
пользователя.ПРИМЕЧАНИЕ:
• Система не будет прикладывать крутя-
щий момент к рулевому колесу при лю-
бом включении системы безопасности.
(антиблокировочная тормозная сис-
тема, противобуксовочная система,
электронная система контроля устойчи-
вости, система предупреждений о лобо-
вом столкновении и т.п. ).
• При использовании указателей пово-
рота и мигающих сигналов аварийной
сигнализации предупреждения также
подавляются.КАМЕРА ЗАДНЕГО ВИДА
PARKVIEW
Символы и сообщения на дисплее
Каждый раз при переключении коробки
передач на ЗАДНИЙ ХОД на экране
можно просматривать изображение с за-
дней камеры автомобиля. Изображение с
камеры заднего вида ParkView будет
отображаться на дисплее Uconnect, рас-
положенном на центральном блоке при-
борной панели.
225

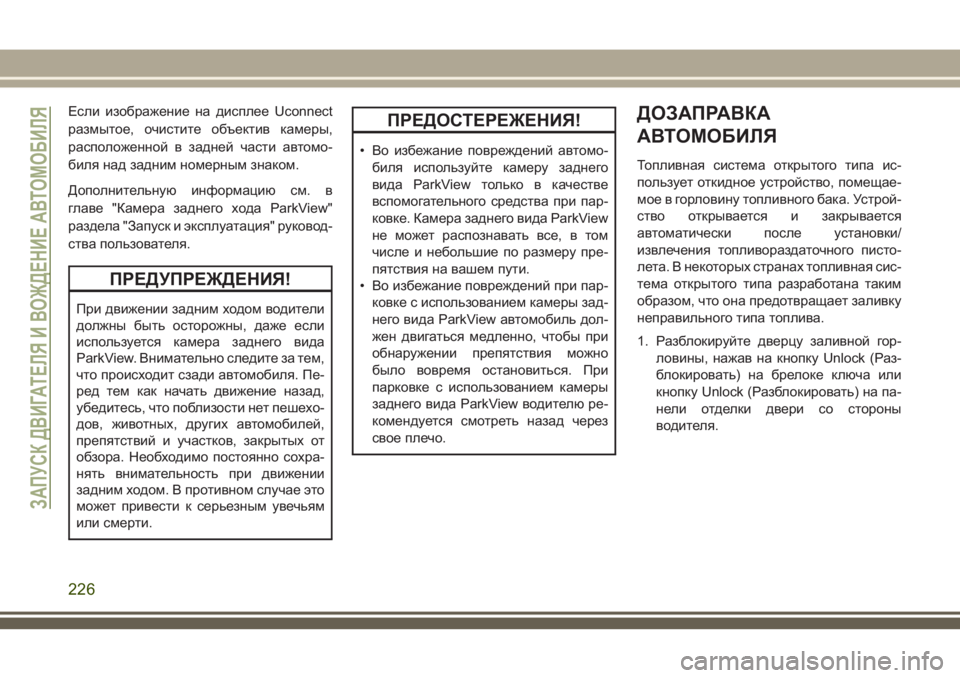

Если изображение на дисплее Uconnect
размытое, очистите объектив камеры,
расположенной в задней части автомо-
биля над задним номерным знаком.
Дополнительную информацию см. в
главе "Камера заднего хода ParkView"
раздела "Запуск и эксплуатация" руковод-
ства пользователя.
ПРЕДУПРЕЖДЕНИЯ!
При движении задним ходом водители
должны быть осторожны, даже если
используется камера заднего вида
ParkView. Внимательно следите за тем,
что происходит сзади автомобиля. Пе-
ред тем как начать движение назад,
убедитесь, что поблизости нет пешехо-
дов, животных, других автомобилей,
препятствий и участков, закрытых от
обзора. Необходимо постоянно сохра-
нять внимательность при движении
задним ходом. В противном случае это
может привести к серьезным увечьям
или смерти.
ПРЕДОСТЕРЕЖЕНИЯ!
• Во избежание повреждений автомо-
биля используйте камеру заднего
вида ParkView только в качестве
вспомогательного средства при пар-
ковке. Камера заднего вида ParkView
не может распознавать все, в том
числе и небольшие по размеру пре-
пятствия на вашем пути.
• Во избежание повреждений при пар-
ковке с использованием камеры зад-
него вида ParkView автомобиль дол-
жен двигаться медленно, чтобы при
обнаружении препятствия можно
было вовремя остановиться. При
парковке с использованием камеры
заднего вида ParkView водителю ре-
комендуется смотреть назад через
свое плечо.
ДОЗАПРАВКА
АВТОМОБИЛЯ
Топливная система открытого типа ис-
пользует откидное устройство, помещае-
мое в горловину топливного бака. Устрой-
ство открывается и закрывается
автоматически после установки/
извлечения топливораздаточного писто-
лета. В некоторых странах топливная сис-
тема открытого типа разработана таким
образом, что она предотвращает заливку
неправильного типа топлива.
1. Разблокируйте дверцу заливной гор-
ловины, нажав на кнопку Unlock (Раз-
блокировать) на брелоке ключа или
кнопку Unlock (Разблокировать) на па-
нели отделки двери со стороны
водителя.
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
226

2. Откройте дверцу заливной горловины,
нажав на внешний край дверцы.
3. Крышка топливного бака отсутствует.
Откидная дверца внутри горловины
служит для герметизации системы.
4. Полностью вставьте топливораздаточ-
ный пистолет в горловину бака. Писто-
лет открывается и удерживает откид-
ную дверцу при дозаправке.
5. Заправьте автомобиль топливом. Если
топливораздаточный пистолет издал
щелчок или закрылся, значит бак
полон.6. Перед извлечением топливораздаточ-
ного пистолета подождите десять се-
кунд, чтобы дать топливу вытечь из
форсунки.
7. Снимите топливораздаточный писто-
лет и закройте дверцу топливного
бака.
Дозаправка аварийной емкости для
топлива
В большинстве емкостей для топлива нет
устройства для открытия откидной
дверцы. Для открытия откидной дверцы
при дозаправке из аварийной емкости
для топлива применяется воронка.
1. Достаньте воронку из отсека хранения
запасной шины.
2. Вставьте воронку в горловину бака, как
при использовании топливораздаточ-
ного пистолета.
Дверца заливной горловины
топливного бака

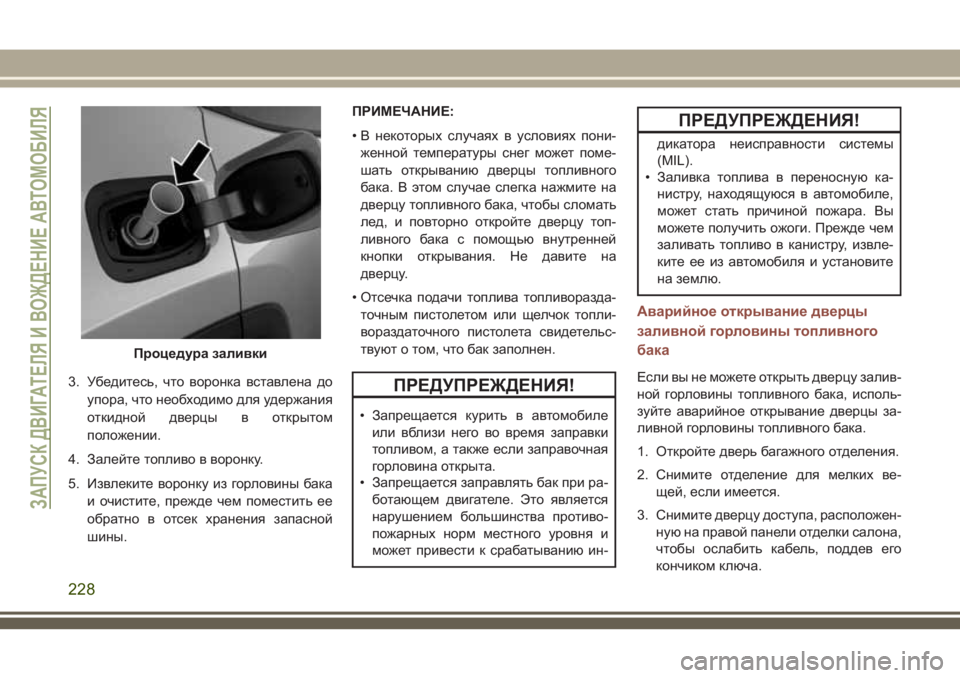

Процедура заливки
227

3. Убедитесь, что воронка вставлена до
упора, что необходимо для удержания
откидной дверцы в открытом
положении.
4. Залейте топливо в воронку.
5. Извлеките воронку из горловины бака
и очистите, прежде чем поместить ее
обратно в отсек хранения запасной
шины.ПРИМЕЧАНИЕ:
• В некоторых случаях в условиях пони-
женной температуры снег может поме-
шать открыванию дверцы топливного
бака. В этом случае слегка нажмите на
дверцу топливного бака, чтобы сломать
лед, и повторно откройте дверцу топ-
ливного бака с помощью внутренней
кнопки открывания. Не давите на
дверцу.
• Отсечка подачи топлива топливоразда-
точным пистолетом или щелчок топли-
вораздаточного пистолета свидетельс-
твуют о том, что бак заполнен.ПРЕДУПРЕЖДЕНИЯ!
• Запрещается курить в автомобиле
или вблизи него во время заправки
топливом, а также если заправочная
горловина открыта.
• Запрещается заправлять бак при ра-
ботающем двигателе. Это является
нарушением большинства противо-
пожарных норм местного уровня и
может привести к срабатыванию ин-
ПРЕДУПРЕЖДЕНИЯ!
дикатора неисправности системы
(MIL).
• Заливка топлива в переносную ка-
нистру, находящуюся в автомобиле,
может стать причиной пожара. Вы
можете получить ожоги. Прежде чем
заливать топливо в канистру, извле-
ките ее из автомобиля и установите
на землю.
Аварийное открывание дверцы
заливной горловины топливного
бака
Если вы не можете открыть дверцу залив-
ной горловины топливного бака, исполь-
зуйте аварийное открывание дверцы за-
ливной горловины топливного бака.
1. Откройте дверь багажного отделения.
2. Снимите отделение для мелких ве-
щей, если имеется.
3. Снимите дверцу доступа, расположен-
ную на правой панели отделки салона,
чтобы ослабить кабель, поддев его
кончиком ключа.
Процедура заливки
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
228
