JEEP COMPASS 2019 Betriebsanleitung (in German)

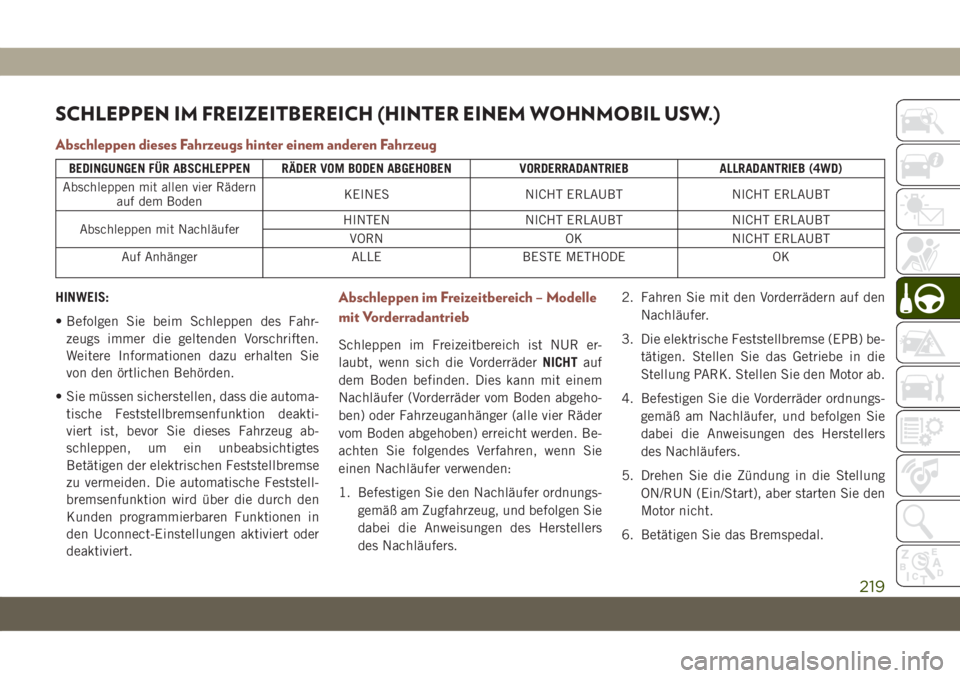

SCHLEPPEN IM FREIZEITBEREICH (HINTER EINEM WOHNMOBIL USW.)
Abschleppen dieses Fahrzeugs hinter einem anderen Fahrzeug
BEDINGUNGEN FÜR ABSCHLEPPEN RÄDER VOM BODEN ABGEHOBEN VORDERRADANTRIEB ALLRADANTRIEB (4WD)
Abschleppen mit allen vier Rädern
auf dem BodenKEINES NICHT ERLAUBT NICHT ERLAUBT
Abschleppen mit NachläuferHINTEN NICHT ERLAUBT NICHT ERLAUBT
VORN OK NICHT ERLAUBT
Auf Anhänger ALLE BESTE METHODE OK
HINWEIS:
• Befolgen Sie beim Schleppen des Fahr-
zeugs immer die geltenden Vorschriften.
Weitere Informationen dazu erhalten Sie
von den örtlichen Behörden.
• Sie müssen sicherstellen, dass die automa-
tische Feststellbremsenfunktion deakti-
viert ist, bevor Sie dieses Fahrzeug ab-
schleppen, um ein unbeabsichtigtes
Betätigen der elektrischen Feststellbremse
zu vermeiden. Die automatische Feststell-
bremsenfunktion wird über die durch den
Kunden programmierbaren Funktionen in
den Uconnect-Einstellungen aktiviert oder
deaktiviert.Abschleppen im Freizeitbereich – Modelle
mit Vorderradantrieb
Schleppen im Freizeitbereich ist NUR er-
laubt, wenn sich die VorderräderNICHTauf
dem Boden befinden. Dies kann mit einem
Nachläufer (Vorderräder vom Boden abgeho-
ben) oder Fahrzeuganhänger (alle vier Räder
vom Boden abgehoben) erreicht werden. Be-
achten Sie folgendes Verfahren, wenn Sie
einen Nachläufer verwenden:
1. Befestigen Sie den Nachläufer ordnungs-
gemäß am Zugfahrzeug, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.2. Fahren Sie mit den Vorderrädern auf den
Nachläufer.
3. Die elektrische Feststellbremse (EPB) be-
tätigen. Stellen Sie das Getriebe in die
Stellung PARK. Stellen Sie den Motor ab.
4. Befestigen Sie die Vorderräder ordnungs-
gemäß am Nachläufer, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.
5. Drehen Sie die Zündung in die Stellung
ON/RUN (Ein/Start), aber starten Sie den
Motor nicht.
6. Betätigen Sie das Bremspedal.
219

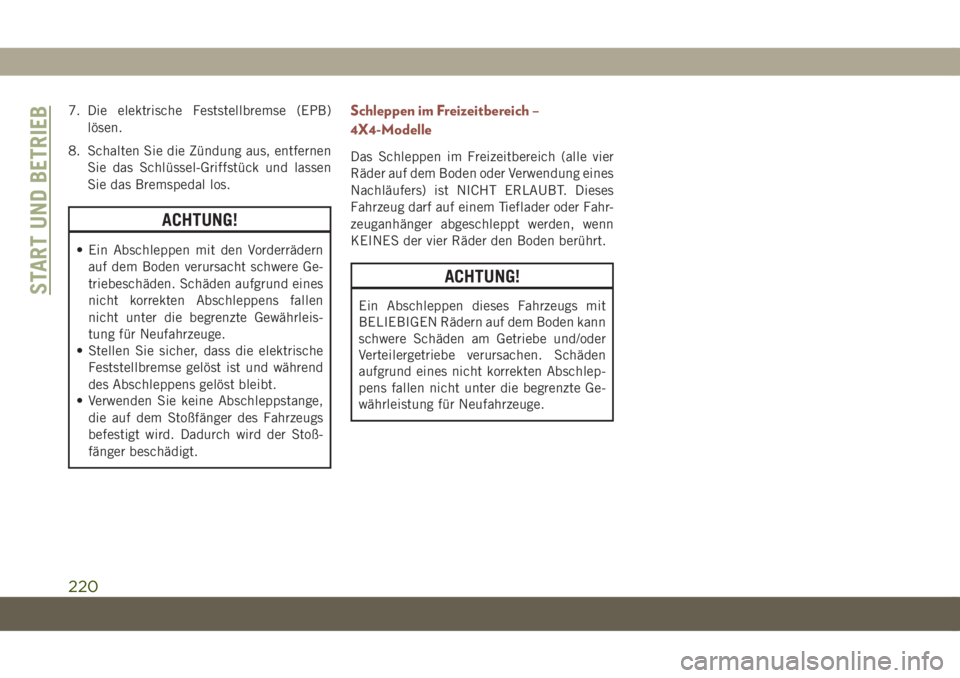

7. Die elektrische Feststellbremse (EPB)
lösen.
8. Schalten Sie die Zündung aus, entfernen
Sie das Schlüssel-Griffstück und lassen
Sie das Bremspedal los.
ACHTUNG!
• Ein Abschleppen mit den Vorderrädern
auf dem Boden verursacht schwere Ge-
triebeschäden. Schäden aufgrund eines
nicht korrekten Abschleppens fallen
nicht unter die begrenzte Gewährleis-
tung für Neufahrzeuge.
• Stellen Sie sicher, dass die elektrische
Feststellbremse gelöst ist und während
des Abschleppens gelöst bleibt.
• Verwenden Sie keine Abschleppstange,
die auf dem Stoßfänger des Fahrzeugs
befestigt wird. Dadurch wird der Stoß-
fänger beschädigt.
Schleppen im Freizeitbereich –
4X4-Modelle
Das Schleppen im Freizeitbereich (alle vier
Räder auf dem Boden oder Verwendung eines
Nachläufers) ist NICHT ERLAUBT. Dieses
Fahrzeug darf auf einem Tieflader oder Fahr-
zeuganhänger abgeschleppt werden, wenn
KEINES der vier Räder den Boden berührt.
ACHTUNG!
Ein Abschleppen dieses Fahrzeugs mit
BELIEBIGEN Rädern auf dem Boden kann
schwere Schäden am Getriebe und/oder
Verteilergetriebe verursachen. Schäden
aufgrund eines nicht korrekten Abschlep-
pens fallen nicht unter die begrenzte Ge-
währleistung für Neufahrzeuge.START UND BETRIEB
220

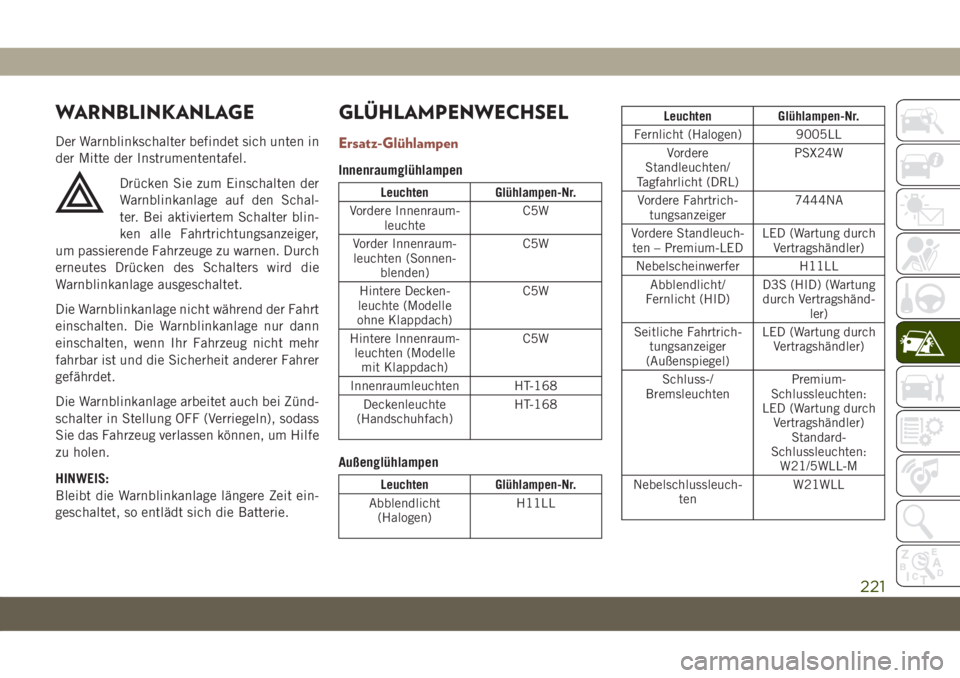

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich unten in
der Mitte der Instrumententafel.
Drücken Sie zum Einschalten der
Warnblinkanlage auf den Schal-
ter. Bei aktiviertem Schalter blin-
ken alle Fahrtrichtungsanzeiger,
um passierende Fahrzeuge zu warnen. Durch
erneutes Drücken des Schalters wird die
Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der Fahrt
einschalten. Die Warnblinkanlage nur dann
einschalten, wenn Ihr Fahrzeug nicht mehr
fahrbar ist und die Sicherheit anderer Fahrer
gefährdet.
Die Warnblinkanlage arbeitet auch bei Zünd-
schalter in Stellung OFF (Verriegeln), sodass
Sie das Fahrzeug verlassen können, um Hilfe
zu holen.
HINWEIS:
Bleibt die Warnblinkanlage längere Zeit ein-
geschaltet, so entlädt sich die Batterie.
GLÜHLAMPENWECHSEL
Ersatz-Glühlampen
Innenraumglühlampen
Leuchten Glühlampen-Nr.
Vordere Innenraum-
leuchteC5W
Vorder Innenraum-
leuchten (Sonnen-
blenden)C5W
Hintere Decken-
leuchte (Modelle
ohne Klappdach)C5W
Hintere Innenraum-
leuchten (Modelle
mit Klappdach)C5W
Innenraumleuchten HT-168
Deckenleuchte
(Handschuhfach)HT-168
Außenglühlampen
Leuchten Glühlampen-Nr.
Abblendlicht
(Halogen)H11LL
Leuchten Glühlampen-Nr.
Fernlicht (Halogen) 9005LL
Vordere
Standleuchten/
Tagfahrlicht (DRL)PSX24W
Vordere Fahrtrich-
tungsanzeiger7444NA
Vordere Standleuch-
ten – Premium-LEDLED (Wartung durch
Vertragshändler)
Nebelscheinwerfer H11LL
Abblendlicht/
Fernlicht (HID)D3S (HID) (Wartung
durch Vertragshänd-
ler)
Seitliche Fahrtrich-
tungsanzeiger
(Außenspiegel)LED (Wartung durch
Vertragshändler)
Schluss-/
BremsleuchtenPremium-
Schlussleuchten:
LED (Wartung durch
Vertragshändler)
Standard-
Schlussleuchten:
W21/5WLL-M
Nebelschlussleuch-
tenW21WLL
221

Leuchten Glühlampen-Nr.
Fahrtrichtungsanzei-
gerW21WLL für
Premium-
Schlussleuchten
W21/5WLL für
Standard-
Schlussleuchten
Hochgesetzte Zusatz-
bremsleuchte
(CHMSL)LED (Wartung durch
Vertragshändler)
Kennzeichenbeleuch-
tungLED (Wartung durch
Vertragshändler)
Heckklappe Rück-
fahrleuchteW21WLL
Heckklappe Schluss-
leuchteLED (Wartung durch
Vertragshändler)

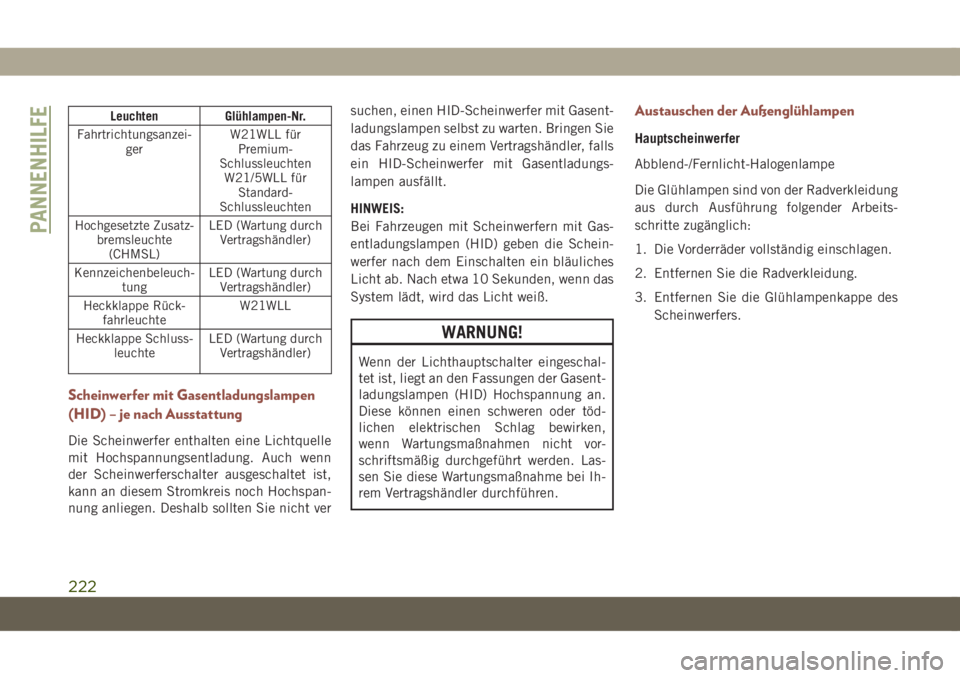

Scheinwerfer mit Gasentladungslampen
(HID) – je nach Ausstattung
Die Scheinwerfer enthalten eine Lichtquelle
mit Hochspannungsentladung. Auch wenn
der Scheinwerferschalter ausgeschaltet ist,
kann an diesem Stromkreis noch Hochspan-
nung anliegen. Deshalb sollten Sie nicht versuchen, einen HID-Scheinwerfer mit Gasent-
ladungslampen selbst zu warten. Bringen Sie
das Fahrzeug zu einem Vertragshändler, falls
ein HID-Scheinwerfer mit Gasentladungs-
lampen ausfällt.
HINWEIS:
Bei Fahrzeugen mit Scheinwerfern mit Gas-
entladungslampen (HID) geben die Schein-
werfer nach dem Einschalten ein bläuliches
Licht ab. Nach etwa 10 Sekunden, wenn das
System lädt, wird das Licht weiß.
WARNUNG!
Wenn der Lichthauptschalter eingeschal-
tet ist, liegt an den Fassungen der Gasent-
ladungslampen (HID) Hochspannung an.
Diese können einen schweren oder töd-
lichen elektrischen Schlag bewirken,
wenn Wartungsmaßnahmen nicht vor-
schriftsmäßig durchgeführt werden. Las-
sen Sie diese Wartungsmaßnahme bei Ih-
rem Vertragshändler durchführen.
Austauschen der Außenglühlampen
Hauptscheinwerfer
Abblend-/Fernlicht-Halogenlampe
Die Glühlampen sind von der Radverkleidung
aus durch Ausführung folgender Arbeits-
schritte zugänglich:
1. Die Vorderräder vollständig einschlagen.
2. Entfernen Sie die Radverkleidung.
3. Entfernen Sie die Glühlampenkappe des
Scheinwerfers.
PANNENHILFE
222

4. Drehen Sie die Scheinwerfer-
Lampenfassung nach links und ziehen Sie
sie dann nach außen.5. Drücken Sie auf die Sicherungslasche auf
dem Scheinwerferlampen-Steckverbinder
und entfernen Sie die Lampe und die
Fassung.
6. Setzen Sie eine neue Scheinwerfer-
Glühlampe ein und achten Sie darauf,
dass sie richtig sitzt.7. Montieren Sie die Glühlampe und die Fas-
sung; drehen Sie sie im Uhrzeigersinn
und achten Sie darauf, dass sie richtig
sitzen.
8. Setzen Sie die Radverkleidung wieder ein.
HINWEIS:
Wir empfehlen, sich an einen Vertragshändler
zu wenden.
WARNUNG!
Den Austausch der Leuchten nur bei ab-
gestelltem Motor vornehmen. Stellen Sie
außerdem sicher, dass der Motor kalt ist,
um die Gefahr von Verbrennungen zu ver-
meiden.

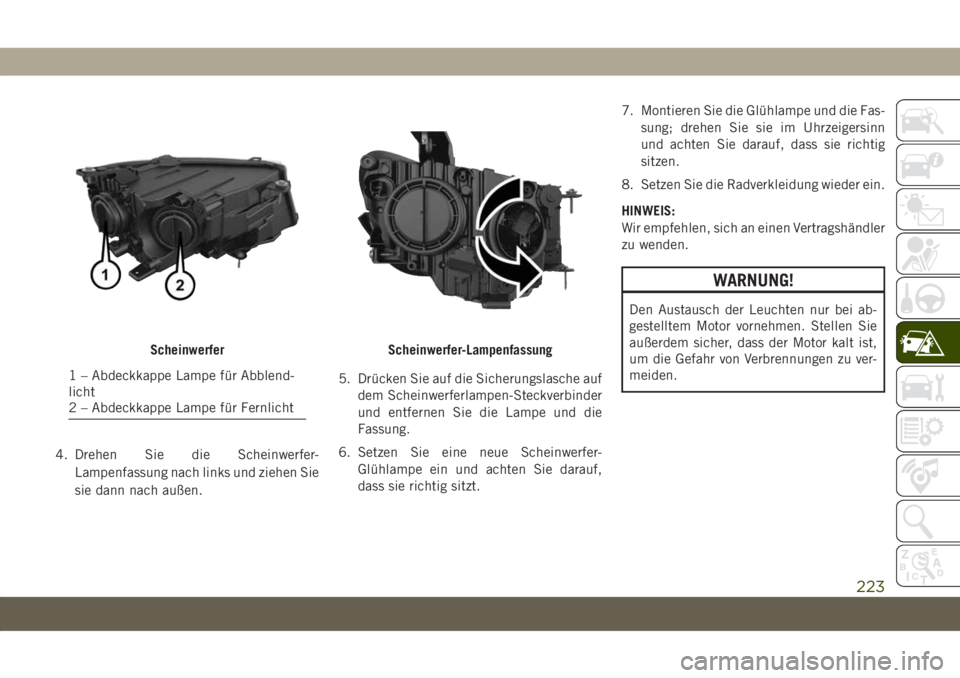

Scheinwerfer
1 – Abdeckkappe Lampe für Abblend-
licht
2 – Abdeckkappe Lampe für Fernlicht
Scheinwerfer-Lampenfassung
223

Blinkleuchten/Standleuchten/Tagfahrlicht
Zum Austausch der Glühlampen wie folgt
vorgehen:
1. Die Vorderräder vollständig einschlagen.
2. Entfernen Sie die Radverkleidung.
3. Entfernen Sie die Steckverbinder.
4. Bei Glühlampen für das Tagfahrlicht fas-
sen Sie die Glühlampe an der oberen und
unteren Sicherungslasche und drücken
Sie zum Entfernen der Lampe.
5. Zum Auswechseln der Glühlampe für das
Tagfahrlicht die Glühlampe vorsichtig
zum Gehäuse drücken. Achten Sie da-
rauf, das „Klicken“ der oberen und der
unteren Sicherungslasche zu hören, um
sicherzustellen, dass die Glühlampe rich-
tig eingesetzt ist.
6. Die Blinker-Glühlampe gegen den Uhrzei-
gersinn drehen und die Glühlampe und
Glühlampenfassung entfernen. Entfernen
Sie die Glühlampe axial durch Ziehen aus
der Fassung.7. Setzen Sie Glühlampe und Fassung ein,
drehen Sie sie im Uhrzeigersinn und stel-
len Sie sicher, dass sie korrekt eingerastet
sind.
8. Schließen Sie die Steckverbinder wieder
an.
9. Setzen Sie die Radverkleidung wieder ein.
HINWEIS:
Wir empfehlen, sich an einen Vertragshänd-
ler zu wenden.
Nebelscheinwerfer
Zum Austausch der Glühlampen wie folgt
vorgehen:
1. Die Vorderräder vollständig einschlagen.
2. Entfernen Sie die Radverkleidung.
3. Drücken Sie den Steckverbinderansatz
und entfernen Sie so den Steckverbinder.
4. Die Glühlampe gegen den Uhrzeigersinn
drehen und dann die Lampe austauschen.5. Setzen Sie die neue Glühlampe in der
Fassung, und achten Sie darauf, dass die
Glühlampe eingerastet ist.
6. Schließen Sie den Steckverbinder wieder
an.
7. Setzen Sie die Radverkleidung wieder ein.

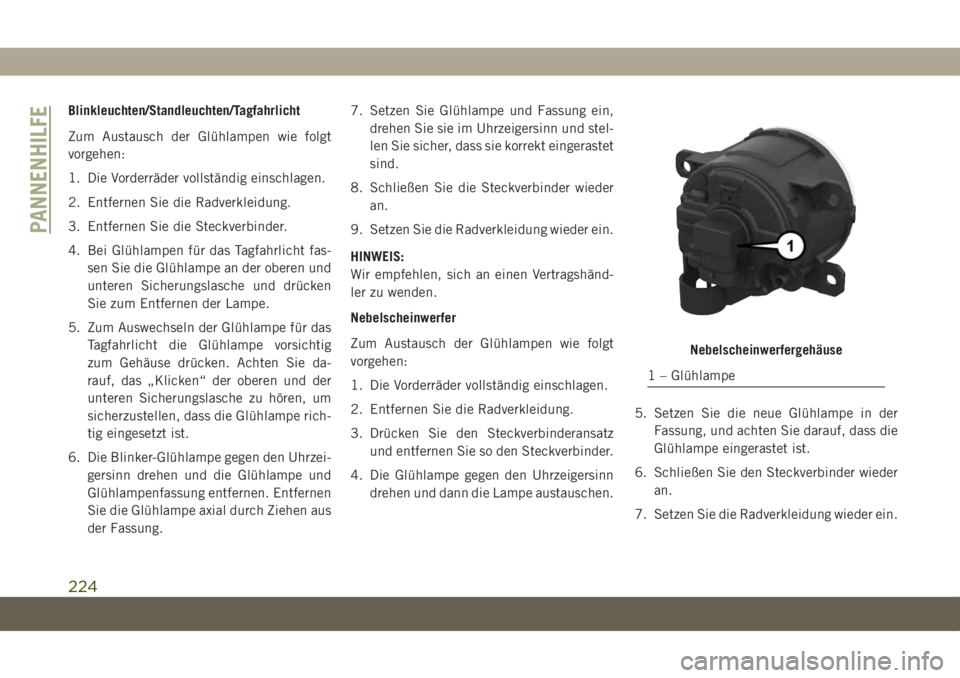

Nebelscheinwerfergehäuse
1 – Glühlampe
PANNENHILFE
224

HINWEIS:
Wir empfehlen, sich an einen Vertragshändler
zu wenden.
Rückleuchten hintere Karosserieseite
Folgende Leuchten sind enthalten:
• Standleuchten
• Bremsleuchten
• Fahrtrichtungsanzeiger
Zum Austausch der Glühlampen wie folgt
vorgehen:
1. Öffnen Sie die Heckklappe.
2. Mit einem geeigneten Werkzeug die Be-
festigungselemente entfernen.
3. Den elektrischen Steckverbinder durch
Drücken der Entriegelung trennen.
4. Entfernen Sie die Schlussleuchte hintere
Karosserieseite, indem Sie sie von der
Rückseite des Fahrzeugs schieben.5.
Ersetzen Sie die Glühlampe bei Bedarf
durch Drehen und Entfernen des
Lampengehäuses.

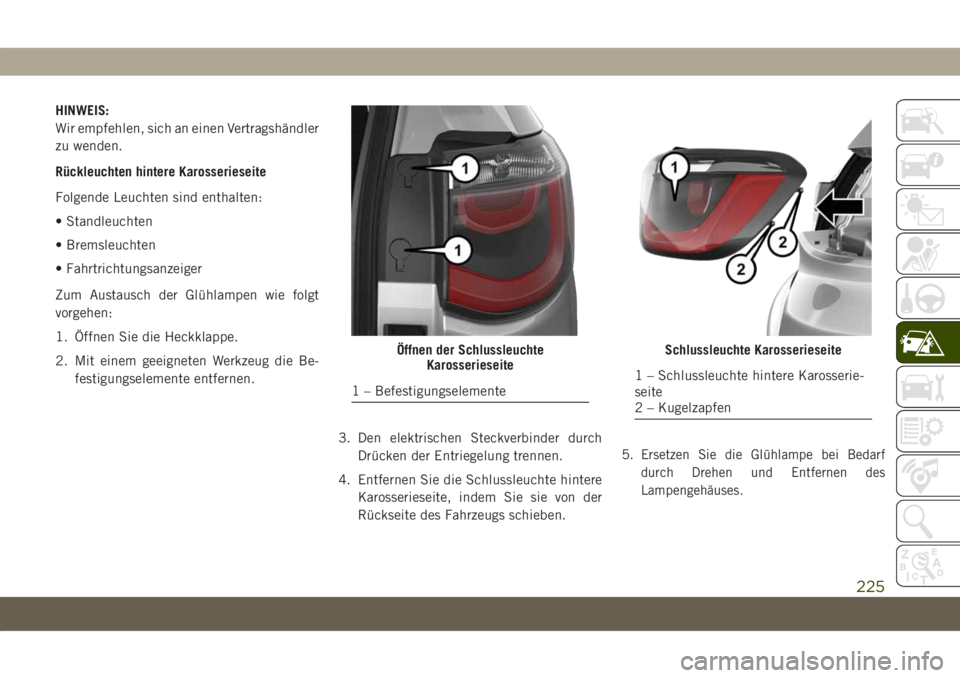

Öffnen der Schlussleuchte
Karosserieseite
1 – Befestigungselemente
Schlussleuchte Karosserieseite
1 – Schlussleuchte hintere Karosserie-
seite
2 – Kugelzapfen
225

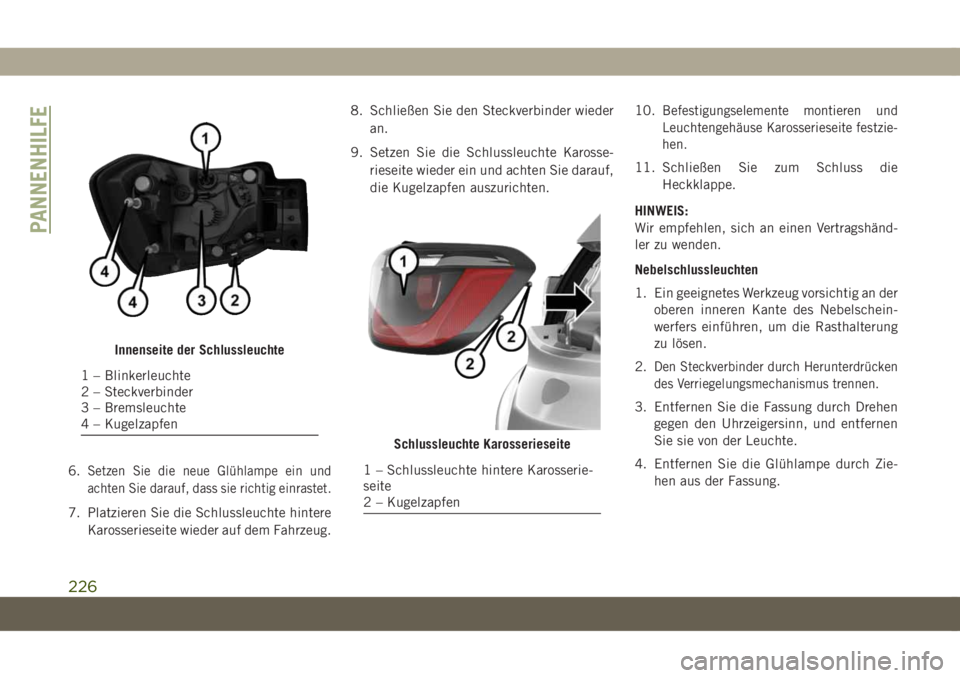

6.Setzen Sie die neue Glühlampe ein und
achten Sie darauf, dass sie richtig einrastet.
7. Platzieren Sie die Schlussleuchte hintere
Karosserieseite wieder auf dem Fahrzeug.8. Schließen Sie den Steckverbinder wieder
an.
9. Setzen Sie die Schlussleuchte Karosse-
rieseite wieder ein und achten Sie darauf,
die Kugelzapfen auszurichten.10.
Befestigungselemente montieren und
Leuchtengehäuse Karosserieseite festzie-
hen.
11. Schließen Sie zum Schluss die
Heckklappe.
HINWEIS:
Wir empfehlen, sich an einen Vertragshänd-
ler zu wenden.

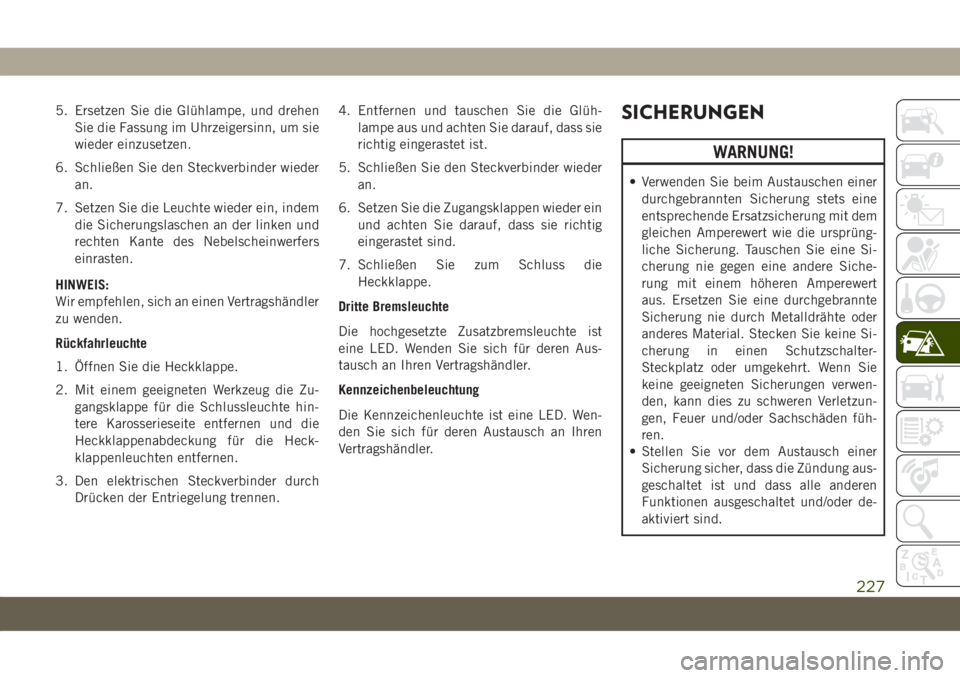

Nebelschlussleuchten
1. Ein geeignetes Werkzeug vorsichtig an der
oberen inneren Kante des Nebelschein-
werfers einführen, um die Rasthalterung
zu lösen.
2.
Den Steckverbinder durch Herunterdrücken
des Verriegelungsmechanismus trennen.
3. Entfernen Sie die Fassung durch Drehen
gegen den Uhrzeigersinn, und entfernen
Sie sie von der Leuchte.
4. Entfernen Sie die Glühlampe durch Zie-
hen aus der Fassung.
Innenseite der Schlussleuchte
1 – Blinkerleuchte
2 – Steckverbinder
3 – Bremsleuchte
4 – Kugelzapfen
Schlussleuchte Karosserieseite
1 – Schlussleuchte hintere Karosserie-
seite
2 – Kugelzapfen
PANNENHILFE
226

5. Ersetzen Sie die Glühlampe, und drehen
Sie die Fassung im Uhrzeigersinn, um sie
wieder einzusetzen.
6. Schließen Sie den Steckverbinder wieder
an.
7. Setzen Sie die Leuchte wieder ein, indem
die Sicherungslaschen an der linken und
rechten Kante des Nebelscheinwerfers
einrasten.
HINWEIS:
Wir empfehlen, sich an einen Vertragshändler
zu wenden.
Rückfahrleuchte
1. Öffnen Sie die Heckklappe.
2. Mit einem geeigneten Werkzeug die Zu-
gangsklappe für die Schlussleuchte hin-
tere Karosserieseite entfernen und die
Heckklappenabdeckung für die Heck-
klappenleuchten entfernen.
3. Den elektrischen Steckverbinder durch
Drücken der Entriegelung trennen.4. Entfernen und tauschen Sie die Glüh-
lampe aus und achten Sie darauf, dass sie
richtig eingerastet ist.
5. Schließen Sie den Steckverbinder wieder
an.
6. Setzen Sie die Zugangsklappen wieder ein
und achten Sie darauf, dass sie richtig
eingerastet sind.
7. Schließen Sie zum Schluss die
Heckklappe.
Dritte Bremsleuchte
Die hochgesetzte Zusatzbremsleuchte ist
eine LED. Wenden Sie sich für deren Aus-
tausch an Ihren Vertragshändler.
Kennzeichenbeleuchtung
Die Kennzeichenleuchte ist eine LED. Wen-
den Sie sich für deren Austausch an Ihren
Vertragshändler.SICHERUNGEN
WARNUNG!
• Verwenden Sie beim Austauschen einer
durchgebrannten Sicherung stets eine
entsprechende Ersatzsicherung mit dem
gleichen Amperewert wie die ursprüng-
liche Sicherung. Tauschen Sie eine Si-
cherung nie gegen eine andere Siche-
rung mit einem höheren Amperewert
aus. Ersetzen Sie eine durchgebrannte
Sicherung nie durch Metalldrähte oder
anderes Material. Stecken Sie keine Si-
cherung in einen Schutzschalter-
Steckplatz oder umgekehrt. Wenn Sie
keine geeigneten Sicherungen verwen-
den, kann dies zu schweren Verletzun-
gen, Feuer und/oder Sachschäden füh-
ren.
• Stellen Sie vor dem Austausch einer
Sicherung sicher, dass die Zündung aus-
geschaltet ist und dass alle anderen
Funktionen ausgeschaltet und/oder de-
aktiviert sind.
227

WARNUNG!
• Wenn die ausgetauschte Sicherung er-
neut durchbrennt, wenden Sie sich an
einen Vertragshändler.
• Wenn eine allgemeine Schutzsicherung
für Sicherheitssysteme (Airbag-System,
Bremsanlage), Kraftübertragungssys-
teme (Motorsystem, Getriebesystem)
oder das Lenksystem durchbrennt, wen-
den Sie sich an einen Vertragshändler.
ACHTUNG!
Falls der hintere Motorraum gereinigt wer-
den muss, achten Sie darauf, dass der
Sicherungskasten und die Frontscheiben-
wischermotoren nicht unmittelbar mit
Wasser in Berührung kommen.
Allgemeine Informationen
Die Sicherungen schützen elektrische Sys-
teme gegen zu hohen Strom.
Wenn ein Gerät nicht funktioniert, müssen
Sie das Sicherungselement in der Blattsiche-
rung auf einen Bruch/eine Aufschmelzung
prüfen.
Denken Sie auch daran, dass durch eine
Verwendung von Steckdosen bei abgestell-
tem Motor über einen längeren Zeitraum die
Batterie im Fahrzeug entladen werden kann.
Lage der Sicherungen
Die Sicherungen sind in Controller im Motor-
raum zusammengefasst.
Sicherungen im Motorraum/
Stromversorgungseinheit
Der Motorraum-Sicherungskasten befindet
sich auf der linken Seite des Motorraums.Weitere Informationen finden Sie in der Be-
dienungsanleitung Ihres Fahrzeugs.
HINWEIS:
Sicherungen für Sicherheitssysteme (mar-
kiert mit *) müssen von einem Vertragshänd-
ler gewartet werden.

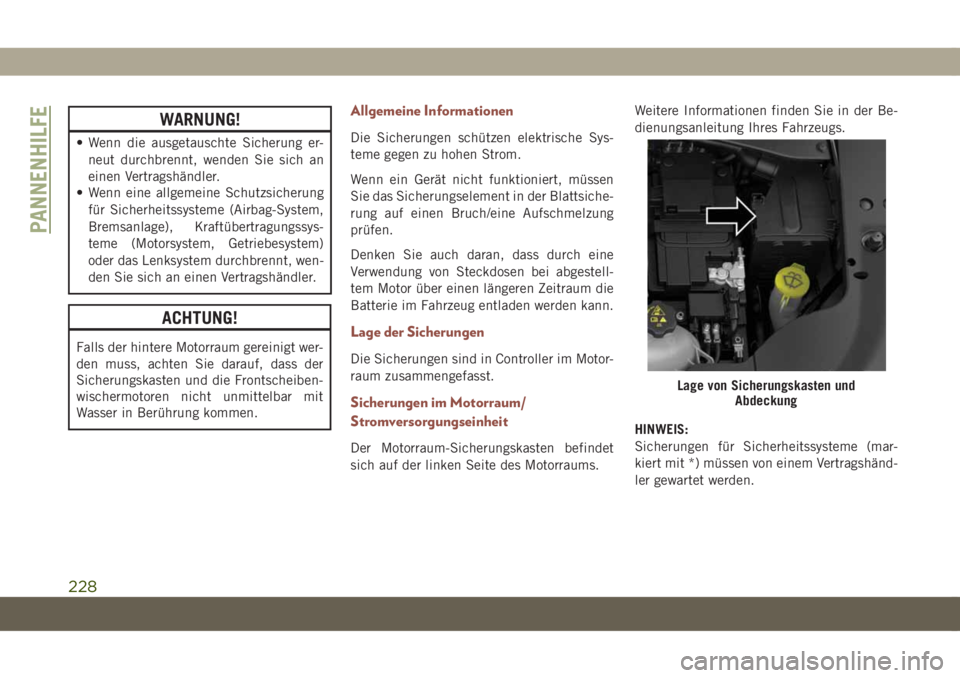

Lage von Sicherungskasten und
Abdeckung
PANNENHILFE
228
