gleichen Marke sein; unbedingt die Austau-
schintervalle der Zündkerzen laut planmäßi-
gem Wartungsplan einhalten. Es wird em-
pfohlen, sich für den Zündkerzenaustausch
an Ihren Vertragshändler zu wenden.
*** Bereiche in nicht staubiger Umgebung:
empfohlene maximale Strecke: 120.000 km
(75.000 Meilen). Der Riemen muss alle
6 Jahre ausgetauscht werden, unabhängig
von der zurückgelegten Strecke. In staubigen
Umgebungen und/oder unter anspruchsvol-
len Bedingungen (schlechte Witterungsver-
hältnisse, dauerhaft sehr niedrige oder sehr
hohe Temperaturen, Stadtverkehr, langer Be-
trieb im Leerlauf) beträgt die empfohlene
maximale Strecke 60.000 km (37.500 Mei-
len). Der Riemen muss alle 4 Jahre ausge-
tauscht werden, unabhängig von der zurück-
gelegten Strecke.
(○) Wenn das Fahrzeug in staubigen Umge-
bungen genutzt wird, muss dieser Reiniger
alle 15.000 km (9.000 Meilen) ausge-
tauscht werden.WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
•
Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt wer-
den. Dies kann einen Unfall verursachen.
Starke Beanspruchung des Fahrzeugs
**** Wechseln Sie das Motoröl und den Mo-
torölfilter alle 4.500 Meilen (7.500 km) oder
alle 12 Monate, wenn Ihr Fahrzeug unter den
folgenden erschwerten Betriebsbedingungen
eingesetzt wird:
• Fahrten bei dichtem Verkehr (Stop-and-Go)
• Fahrten in staubigen Umgebungen• Kurze Fahrten von weniger als 16 km
(10 Meilen)
• Fahrten mit Anhänger
• Taxi, Polizei- oder Lieferfahrzeug (kommer-
zielle Nutzung)
• Betrieb im Gelände oder in Wüsten
2.4L-Ottomotor
Ihr Fahrzeug ist mit einem automatischen
Ölwechsel-Anzeigesystem ausgestattet. Das
Ölwechsel-Anzeigesystem erinnert Sie, wenn
der Zeitpunkt für einen planmäßigen Motor-
ölwechsel bei Ihrem Vertragshändler erreicht
ist.
Entsprechend den Betriebsbedingungen des
Motors leuchtet die Ölwechsel-Meldung im
Kombiinstrument auf. Dies bedeutet, dass Ihr
Fahrzeug gewartet werden muss. Betriebszu-
stände wie häufige Kurzstrecken, Anhänger-
betrieb sowie äußerst heiße oder kalte Außen-
temperaturen können den Zeitpunkt der
Anzeige der Meldung „Change Oil“ (Ölwech-
sel) oder „Oil Change Required“ (Ölwechsel
erforderlich) beeinflussen. Bei erschwerten
269

Betriebsbedingungen kann die Ölwechsel-
Meldung nur 5.600 km (3.500 Meilen) seit
der letzten Rückstellung aufleuchten. Lassen
Sie die Fahrzeugwartung so bald wie möglich
durchführen, innerhalb der nächsten 805 km
(500 Meilen).
HINWEIS:
Die Ölwechselintervalle dürfen unter keinen
Umständen 12.000 km (7.500 Meilen) bzw.
12 Monate überschreiten, je nachdem, was
zuerst eintritt.
HINWEIS:
Die Ölwechselanzeige leuchtet unter diesen
Bedingungen nicht auf.
Einmal im Monat oder vor einer langen Fahrt:
• Prüfen Sie den Motorölstand.
• Prüfen Sie den Füllstand der Scheiben-
waschflüssigkeit.
• Den Reifendruck prüfen und die Reifen
auf Anzeichen für außergewöhnlichen
Verschleiß oder Beschädigungen prüfen.
Die Reifen bei ersten Anzeichen eines un-
regelmäßigen Verschleißes umsetzen,
auch wenn dieser vor Einschalten des
Ölwechsel-Anzeigesystems eintritt.• Prüfen Sie die Füllstände im Kühlmittel-
Ausgleichsbehälter und im Hauptbremszy-
linderbehälter und füllen Sie bei Bedarf
auf.
• Prüfen Sie die Funktion aller Innen- und
Außenleuchten.
Erforderliche Wartungsintervalle
Bei jedem Ölwechselintervall, wie vom
Ölwechsel-Anzeigesystem angezeigt
Öl und Filter wechseln.
Die Batterie überprüfen und Pole nach
Bedarf reinigen und festziehen.
Überprüfen Sie Bremsbeläge, -klötze,
-scheiben, -trommeln und -schläuchen.
Den Reifendruck prüfen und die Reifen auf
Anzeichen für außergewöhnlichen Verschleiß
oder Beschädigungen prüfen. Die Reifen bei
ersten Anzeichen eines unregelmäßigen
Verschleißes umsetzen, auch wenn dieser
vor Einschalten des Ölwechsel-
Anzeigesystems eintritt.
Motorkühlsystemschutz und -leitungen über-
prüfen.
Überprüfen Sie die Auspuffanlage.
Motorluftfilter bei Einsatz unter staubigen
oder Geländebedingungen überprüfen.
Erforderliche Wartungsintervalle: siehe War-
tungsplan auf der folgenden Seite.
ACHTUNG!
Werden die erforderlichen Wartungsmaß-
nahmen nicht durchgeführt, so kommt es
zu Schäden am Fahrzeug.
Wartungsplan – 2.4L-Ottomotor
HINWEIS:
Sobald Sie den letzten Eingriff in der Tabelle
ausgeführt haben, fahren Sie mit der plan-
mäßigen Wartung fort. Halten Sie dabei die
Frequenz im Plan ein, indem Sie jede Tätig-
keit mit einem Punkt oder dedizierten Hin-
weis markieren. Ein einfacher Neustart der
Wartung vom Anfang des Plans kann dazu
führen, dass das zulässige Intervall bei man-
chen Tätigkeiten überschritten wird.
SERVICE UND WARTUNG
270

Laufleistung in Meilen oder verstrichene
Zeit (je nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Wechseln Sie das Motoröl und den Ölfil-
ter. (****)XX X X X X X X X X X X X X X X X X X X
Setzen Sie die Räder um. X X X X X X X X X X X X X X X X X X X X
Wenn das Fahrzeug in staubigen Umge-
bungen oder im Geländebetrieb verwen-
det wird, überprüfen Sie den Ansaugluft-
filter, und ersetzen Sie ihn bei Bedarf.XXX X X X X X X X
Überprüfen Sie die Bremsbeläge, erset-
zen Sie sie bei Bedarf.XXXXXXXXX X
Überprüfen Sie die Vorderradaufhän-
gung, Spurstangenenden und Manschet-
tendichtungen, und tauschen Sie sie bei
Bedarf aus.XXXXXXXXX X
Führen Sie eine Sichtprüfung des
Zustands durch von: Karosserie außen,
Unterbodenschutz, Rohrleitungen und
Schläuchen (Auspuff, Kraftstoffsystem,
Bremsen), Gummiteilen (Manschetten,
Hülsen, Buchsen usw.).XXX X X X X X X X
Überprüfen Sie die Gleichlaufgelenke. X X X X X X X X X X
Wechseln Sie die Bremsflüssigkeit alle
24 Monate, wenn DOT
4-Bremsflüssigkeit verwendet wird. (*)XXX X X X X X X X
271

Laufleistung in Meilen oder verstrichene
Zeit (je nachdem, was zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Ersetzen Sie den Ansaugluftfilter des
Motors. (○)XX X X X
Ersetzen Sie den Luftfilter für
Klimaanlage/Fahrzeuginnenraum.XXXXXXXXX X
Ersetzen Sie die Zündkerzen. (**) X X
Spülen Sie nach 10 Jahren bzw.
240.000 km (150.000 Meilen) das
Kühlsystem und ersetzen das Kühlmittel,
je nachdem, was zuerst eintritt.XX
Prüfen und ersetzen Sie bei Bedarf das
PCV-Ventil. (***)X
Den vorderen Antriebsriemen für Zusatz-
aggregate, die Spannrolle und die Um-
lenkrolle prüfen und bei Bedarf ersetzen.X
* Das Intervall zum Wechseln der Bremsflüs-
sigkeit basiert nur auf der Zeit, der Kilome-
terstand gilt nicht.
** Das Intervall zum Wechseln der Zündker-
zen basiert nur auf dem Kilometerstand, es
gibt keine jährlichen Intervalle.(○) Wenn das Fahrzeug in staubigen Umge-
bungen genutzt wird, muss dieser Reiniger
alle 12.000 km (7.500 Meilen) ausge-
tauscht werden.*** Diese Wartung wird vom Hersteller em-
pfohlen, ist aber nicht zur Erhaltung der
Garantie auf die Abgasreinigungsanlage
erforderlich.
SERVICE UND WARTUNG
272

WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
•
Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt wer-
den. Dies kann einen Unfall verursachen.
Starke Beanspruchung des Fahrzeugs
**** Wechseln Sie das Motoröl und den Mo-
torölfilter alle 4.500 Meilen (7.500 km) oder
alle 12 Monate, wenn Ihr Fahrzeug unter den
folgenden erschwerten Betriebsbedingungen
eingesetzt wird:
• Fahrten bei dichtem Verkehr (Stop-and-Go)
• Fahrten in staubigen Umgebungen• Kurze Fahrten von weniger als 16 km
(10 Meilen)
• Fahrten mit Anhänger
• Taxi, Polizei- oder Lieferfahrzeug (kommer-
zielle Nutzung)
• Betrieb im Gelände oder in Wüsten
Dieselmotoren
Ihr Fahrzeug ist mit einem automatischen
Ölwechsel-Anzeigesystem ausgestattet. Das
Ölwechsel-Anzeigesystem erinnert Sie, wenn
der Zeitpunkt für einen planmäßigen Motor-
ölwechsel bei Ihrem Vertragshändler erreicht
ist.
Entsprechend den Betriebsbedingungen des
Motors leuchtet die Ölwechsel-Meldung auf.
Dies bedeutet, dass Ihr Fahrzeug gewartet
werden muss. Betriebszustände wie häufige
Kurzstrecken, Anhängerbetrieb, äußerst
heiße oder kalte Außentemperaturen können
den Zeitpunkt der Anzeige der Ölwechsel-
Meldung beeinflussen. Erschwerte Betriebs-
bedingungen können dazu führen, dass dieÖlwechsel-Meldung früher angezeigt wird als
angegeben. Lassen Sie die Fahrzeugwartung
so bald wie möglich durchführen, innerhalb
der nächsten 805 km (500 Meilen).
Um Ihr Fahrzeug stets in optimalem Zustand
zu halten, hat der Hersteller bestimmte War-
tungsintervalle festgelegt, die erforderlich
sind, um den einwandfreien und sicheren
Betrieb Ihres Fahrzeugs sicherzustellen.
Der Hersteller empfiehlt, dass diese Wartun-
gen von Ihrem Vertragshändler durchgeführt
werden. Die Mechaniker des Vertragshändlers
kennen Ihr Fahrzeug am besten und haben
Zugang zu Informationen direkt vom Werk, zu
Original-Mopar-Ersatzteilen und eigens entwi-
ckelten elektronischen und mechanischen
Werkzeugen, mit denen kostspielige Reparatu-
ren zukünftig vermieden werden können.
Die aufgeführten Wartungsintervalle sind wie
in diesem Abschnitt angegeben durchzufüh-
ren.
273

HINWEIS:
•Das tatsächliche Intervall für Motorölwechsel
und Austausch des Motorölfilters ist abhängig
von der Verwendung des Fahrzeugs. Es wird
in Form einer Warnleuchte oder -meldung in
der Instrumententafel angezeigt. Es darf
unter keinen Umständen 12.500 Meilen
(20.000 km) oder 1 Jahr überschreiten.
•Spülen Sie das Kühlsystem und wechseln Sie
das Motorkühlmittel nach 120 Monaten bzw.
240.000 km (150.000 Meilen), je nachdem,
was zuerst eintritt.
•Bereiche in nicht staubiger Umgebung: maxi-
male empfohlene Strecke: 75.000 Meilen
(120.000 km). Der Riemen muss alle 6 Jahre
ausgetauscht werden, unabhängig von der
zurückgelegten Strecke. In staubigen Umge-
bungen und/oder unter anspruchsvollen Be-
dingungen (schlechte Witterungsverhält-
nisse, dauerhaft sehr niedrige oder sehr hohe
Temperaturen, Stadtverkehr, langer Betrieb
im Leerlauf) beträgt die empfohlene maximale
Strecke 37.500 Meilen (60.000 km). Der Rie-
men muss alle 4 Jahre ausgetauscht werden,
unabhängig von der zurückgelegten Strecke.Einmal im Monat oder vor einer langen Fahrt
• Prüfen Sie den Motorölstand.
• Prüfen Sie den Füllstand der Scheiben-
waschflüssigkeit.
• Prüfen Sie den Reifendruck und die Reifen
auf Anzeichen für außergewöhnlichen Ver-
schleiß oder Beschädigungen. Die Reifen
bei ersten Anzeichen eines unregelmäßi-
gen Verschleißes umsetzen, auch wenn
dieser vor Einschalten des Ölwechsel-
Anzeigesystems eintritt.
• Prüfen Sie die Füllstände im Kühlmittel-
Ausgleichsbehälter und im Hauptbremszy-
linder, füllen Sie bei Bedarf auf.
• Prüfen Sie die Funktion aller Innen- und
Außenleuchten.
• Regelung und der Wiederherstellung des
Additivfüllstands für AdBlue Dieselemissi-
onen (Harnstoff) (je nach Ausstattung).
Bei jedem Ölwechsel
• Wechseln Sie den Motorölfilter.
• Überprüfen Sie die Bremsschläuche und
die Leitungen.• Prüfen Sie den Kraftstofffilter/
Wasserabscheider auf Wasser.
Anspruchsvoller Fahrzeugeinsatz
• Stellen Sie den Additivfüllstand für AdBlue
Dieselemissionen (Harnstoff) (je nach Aus-
stattung) wieder her, wenn das Lämpchen
aufleuchtet oder die Meldung auf der In-
strumententafel angezeigt wird.
ACHTUNG!
Werden die erforderlichen Wartungsmaß-
nahmen nicht durchgeführt, so kommt es
zu Schäden am Fahrzeug.
Wartungsplan – Dieselmotoren
HINWEIS:
Sobald Sie den letzten Eingriff in der Tabelle
ausgeführt haben, fahren Sie mit der plan-
mäßigen Wartung fort. Halten Sie dabei die
Frequenz im Plan ein, indem Sie jede Tätig-
keit mit einem Punkt oder dedizierten Hin-
weis markieren. Ein einfacher Neustart der
Wartung vom Anfang des Plans kann dazu
führen, dass das zulässige Intervall bei man-
chen Tätigkeiten überschritten wird.
SERVICE UND WARTUNG
274

Laufleistung in Meilen oder verstrichene Zeit
(je nachdem, was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Zusätzliche Inspektionen
Wechseln Sie das Motoröl und den Motorölfilter. (*)
Überprüfen Sie die Gleichlaufgelenke. X X X X X X X
Die Vorderradaufhängung, Manschettendichtungen und Spurstan-
genenden überprüfen und bei Bedarf ersetzen.XXX X X X X
Führen Sie eine Sichtprüfung des Zustands durch von: Karosserie
außen, Unterbodenschutz, Rohrleitungen und Schläuchen (Aus-
puff, Kraftstoffsystem, Bremsen), Gummiteilen (Manschetten,
Hülsen, Buchsen usw.).XXX X X X X
Wenn das Fahrzeug in staubigen Umgebungen oder im Gelände-
betrieb verwendet wird, überprüfen Sie den Ansaugluftfilter, und
ersetzen Sie ihn bei Bedarf.XX X X X X X X X X X X X X X
Überprüfen Sie die Bremsbeläge, ersetzen Sie sie bei Bedarf. X X X X X X X
Prüfen Sie die Füllstände, und füllen Sie ggf. nach. (°) X X X X X X X X X X X X X X X
Zusätzliche Wartung
Ersetzen Sie den Ansaugluftfilter des Motors. X X X X X X X
Ersetzen Sie den Luftfilter für Klimaanlage/Fahrzeuginnenraum. X X X X X X X
Wechseln Sie die Bremsflüssigkeit alle 24 Monate, wenn
DOT 4-Bremsflüssigkeit verwendet wird. (***)XXX X X X X
Ersetzen Sie den Kraftstofffilter. X X X X X X X
Überprüfen Sie den Antriebsriemen für Zusatzaggregate. (**) X X X
275

Laufleistung in Meilen oder verstrichene Zeit
(je nachdem, was zuerst eintritt)
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
162.500
175.000
187.500
oder Jahre: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
oder Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
260.000
280.000
300.000
Ersetzen Sie den Antriebsriemen für Zusatzaggregate. (**) X X
Wechseln Sie die Schaltgetriebeflüssigkeit bei Einsatz des Fahr-
zeugs unter einer der folgenden Bedingungen: Anhängerbetrieb,
Schwerlastbetrieb, Einsatz als Taxi, Polizei- oder Lieferfahrzeug
(kommerzielle Nutzung), Geländebetrieb oder in der Wüste,
Einsatz zu über 50 % bei hohen Dauergeschwindigkeiten sowie
bei hohen Außentemperaturen über 32 °C (90 °F).XX X
Spülen Sie nach 10 Jahren bzw. 240.000 km (150.000 Meilen)
das Kühlsystem und ersetzen das Kühlmittel, je nachdem, was
zuerst eintritt.XX
Überprüfen Sie den Steuerzahnriemen. (**) X X X
Ersetzen Sie den Steuerzahnriemen. (**) X X
(*) Das tatsächliche Intervall für Motoröl-
wechsel und Austausch des Motorölfilters ist
abhängig von der Verwendung des Fahrzeugs.
Es wird in Form einer Warnleuchte oder
-meldung in der Instrumententafel ange-
zeigt. Es darf unter keinen Umständen
12.500 Meilen (20.000 km) oder 1 Jahr
überschreiten.(**) Bereiche in nicht staubiger Umgebung:
empfohlene maximale Strecke: 120.000 km
(75.000 Meilen). Der Riemen muss alle
6 Jahre ausgetauscht werden, unabhängig
von der zurückgelegten Strecke. In staubigen
Umgebungen und/oder unter anspruchsvol-
len Bedingungen (schlechte Witterungsver-
hältnisse, dauerhaft sehr niedrige oder sehr
hohe Temperaturen, Stadtverkehr, langer Be-trieb im Leerlauf) beträgt die empfohlene
maximale Strecke 37.500 Meilen
(60.000 km). Der Riemen muss alle 4 Jahre
ausgetauscht werden, unabhängig von der
zurückgelegten Strecke.
(***) Das Intervall zum Wechseln der Brems-
flüssigkeit basiert nur auf der Zeit, der Kilo-
meterstand gilt nicht.
SERVICE UND WARTUNG
276

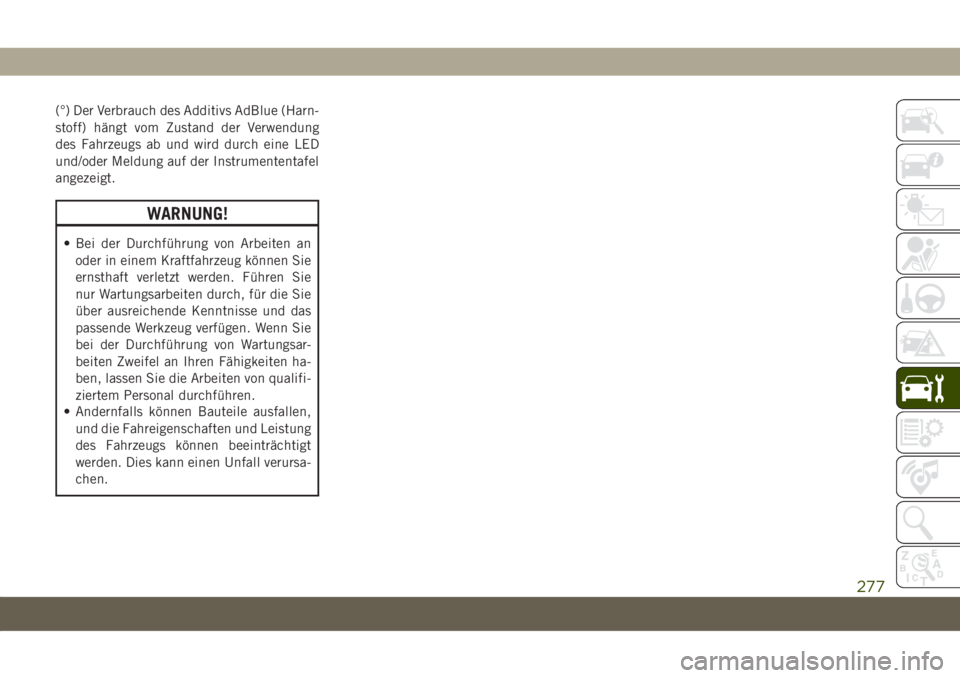

(°) Der Verbrauch des Additivs AdBlue (Harn-
stoff) hängt vom Zustand der Verwendung
des Fahrzeugs ab und wird durch eine LED
und/oder Meldung auf der Instrumententafel
angezeigt.
WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
• Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
277

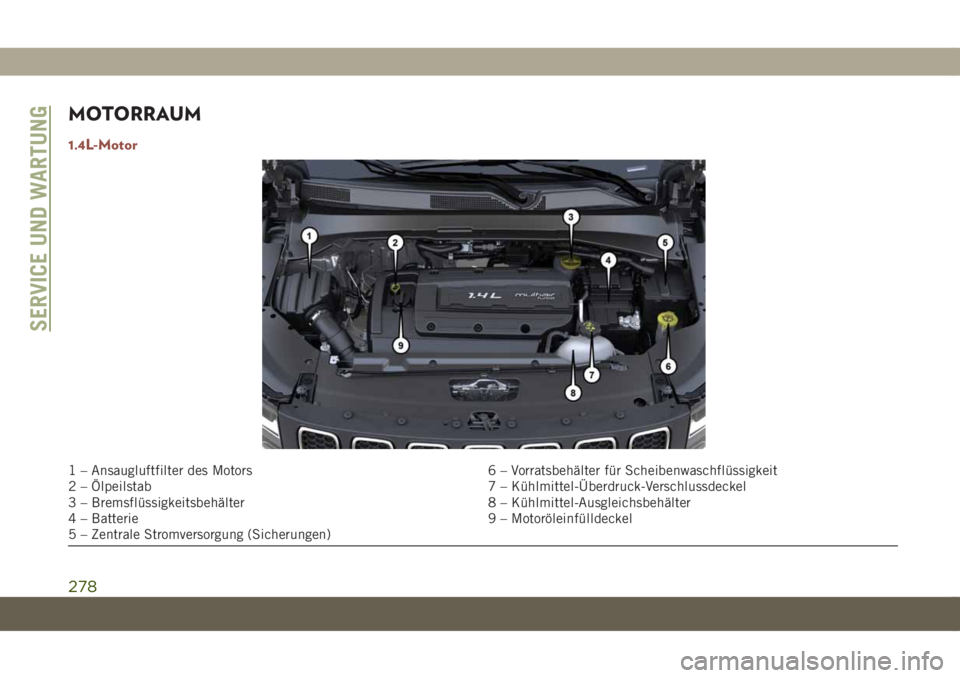

MOTORRAUM
1.4L-Motor
1 – Ansaugluftfilter des Motors 6 – Vorratsbehälter für Scheibenwaschflüssigkeit
2 – Ölpeilstab 7 – Kühlmittel-Überdruck-Verschlussdeckel
3 – Bremsflüssigkeitsbehälter 8 – Kühlmittel-Ausgleichsbehälter
4 – Batterie 9 – Motoröleinfülldeckel
5 – Zentrale Stromversorgung (Sicherungen)
SERVICE UND WARTUNG
278
