De aanbevolen roulatiemethode voor voor-
wielaandrijving (FWD) is kruislings naar vo-
ren, zoals in de volgende afbeelding is weer-
gegeven. Dit roulatiepatroon geldt niet voor
bepaalde richtinggebonden banden, waarvan
de draairichting niet mag worden omge-
draaid.
De aanbevolen roulatiemethode voor vierwiel-
aandrijving (4WD) is kruislings naar achte-
ren, zoals in de volgende afbeelding is
weergegeven.
LET OP!
Voor een juist gebruik van voertuigen met
vierwielaandrijving moeten alle banden
van hetzelfde type zijn en dezelfde maat
en omtrek hebben. Een verschil in ban-
denmaat kan schade aan de verdeelbak
veroorzaken. Het schema voor rouleren van
de banden moet worden aangehouden, om
gelijkmatige bandenslijtage te waarbor-
gen.
CAROSSERIE
Behoud van de carosserie
Wassen
• Was uw auto regelmatig. Was uw auto altijd
in de schaduw en gebruik een milde auto-
shampoo. Spoel de auto zorgvuldig af met
schoon water.
• Als insecten, teer of andere kleine veront-
reinigingen zich op uw auto hebben verza-
meld, gebruik dan een speciaal reinigings-
middel om deze te verwijderen.
• Gebruik een hoogwaardige was om olieaan-
slag en vlekken te verwijderen en de laklaag
te beschermen. Zorg dat u geen krassen
maakt op de lak.
• Gebruik geen schurende producten en po-
lijstmiddelen die de glans of de dikte van
de laklaag kunnen aantasten.
Banden rouleren bij voorwielaandrijving
(FWD)
Banden rouleren bij vierwielaandrijving
(4WD)
289

LET OP!
• Gebruik nooit schurende of sterke reini-
gingsmiddelen zoals staalwol of schuur-
poeder. Deze veroorzaken krassen op het
metaal en de lak.
• Het gebruik van een hogedrukreiniger
met een druk van meer dan 1.200 psi
(8.274 kPa) kan de lak en eventuele
stickers beschadigen.
Sommige delen van het voertuig zijn mogelijk
gelakt met een matte lak die speciaal onder-
houd vereist om aantasting ervan te
voorkomen.
LET OP!
Vermijd het wassen met rollen en/of borstels
in wasstraten. Was het voertuig alleen met de
hand met reinigingsmiddelen met een neu-
trale pH-waarde; droog deze met een voch-
tige leren zeem. Schurende producten en/of
polish mogen niet voor het reinigen van het
voertuig worden gebruikt. Vogelpoep moet
onmiddellijk en grondig worden afgewassen,
omdat deze een bijzonder agressief zuur be-
LET OP!
vat. Vermijd (indien mogelijk) parkeren van
het voertuig onder bomen; verwijder plant-
aardige harsen onmiddellijk, aangezien deze,
wanneer gedroogd, alleen kunnen worden
verwijderd met schurende producten en/of
polish, wat absoluut niet is aan te bevelen,
omdat deze de karakteristieke glans van de
lak kunnen aantasten. Gebruik geen gecon-
centreerde ruitensproeiervloeistof voor het
reinigen van de voorruit en achterruit, maar
verdun deze met minstens 50% water. Ge-
bruik uitsluitend geconcentreerde ruiten-
sproeiervloeistof als dit strikt noodzakelijk is
vanwege de buitentemperatuur.
Speciale verzorging
• Spuit de onderzijde van de auto regelmatig
schoon (minstens één keer per maand)
wanneer u op bepekelde of stoffige wegen
of in kuststreken rijdt.
• Het is belangrijk dat de afvoeropeningen
onder in de portieren, in de dorpellijsten en
in de bagageruimte open worden gehou-
den.• Als u steenslag of krassen in de lak be-
speurt, werk dergelijke plekken dan meteen
bij. Voor de kosten van dergelijke reparaties
is de eigenaar van de auto verantwoordelijk.
• Wanneer de auto door bijvoorbeeld een
aanrijding schade heeft opgelopen aan de
lak en de beschermende coating, moet u
deze zo spoedig mogelijk laten repareren.
Voor de kosten van dergelijke reparaties is
de eigenaar van de auto verantwoordelijk.
• Wanneer u speciale ladingen met chemica-
liën, kunstmest, zout, enz., vervoert, let
dan goed op of alles goed is verpakt en
afgesloten.
• Wanneer u vaak op grindwegen rijdt, raden
wij u aan spatlappen bij ieder wiel te laten
aanbrengen.
• Werk de krassen zo snel mogelijk bij. Een
erkende dealer heeft de lakstift die over-
eenkomt bij uw lakkleur.
SERVICE EN ONDERHOUD
290

INTERIEUR
Stoelen en bekleding
Gebruik een speciaal product om stoffen be-
kleding en vloerbedekking te reinigen.
WAARSCHUWING!
Gebruik nooit vluchtige oplosmiddelen om
te reinigen. Dergelijke stoffen zijn vaak
brandbaar en kunnen bij gebruik in afge-
sloten ruimten ademhalingsproblemen
veroorzaken.
Reinigingsprocedure voor vlekwerende
stof — indien aanwezig
Vlekwerende stoelen kunnen op de volgende
wijze worden gereinigd:
• Verwijder de vlek zo goed mogelijk door te
deppen met een schone, droge doek.
• Dep de rest van de vlek vervolgens met een
schone, vochtige doek.
• Bij hardnekkige vlekken brengt u een milde
zeepoplossing aan op een schone, vochtige
doek en verwijdert u de vlek. Verwijder
zeepresten met een andere vochtige doek.• Verwijder vetvlekken met een speciaal pro-
duct en een schone, vochtige doek. Verwij-
der zeepresten met een andere vochtige
doek.
• Gebruik geen bijtende oplosmiddelen of
enige andere vorm van bescherming op
vlekwerende producten.
Verzorging van veiligheidsgordels
Bleek of verf de gordels nooit en reinig ze niet
met chemische oplosmiddelen of schurende
reinigingsmiddelen. De gordelband kan hier-
door worden aangetast. Ook zonnestraling
kan de stof aantasten.
Als u de gordels moet reinigen, gebruik dan
een lauw sopje van zachte zeep. Verwijder de
gordels niet uit de auto om ze te wassen.
Drogen met een zachte doek.
Laat de gordels vervangen wanneer ze rafels
of slijtplekken vertonen of wanneer de gesp-
sluitingen niet goed functioneren.
WAARSCHUWING!
Een gerafelde of verdraaide gordel kan bij
een aanrijding scheuren, waardoor u niet
WAARSCHUWING!
langer beschermd bent. Controleer de vei-
ligheidsgordels van tijd tot tijd op scheu-
ren, rafels en losse delen. Laat bescha-
digde onderdelen onmiddellijk vervangen.
Probeer niet zelf de gordels aan te passen
of uit elkaar te halen. Gordelsystemen
moeten na een aanrijding direct worden
vervangen als ze zijn beschadigd (oprol-
mechanisme verbogen, scheuren in de
gordel, enz.).
Kunststof- en gelakte onderdelen
Gebruik een speciaal product om vinylbekle-
ding te reinigen.
LET OP!
• Direct contact van luchtverfrissers, in-
sectenwerende middelen, zonnecrème
of handcrème met de kunststofopper-
vlakken, of gelakte of gedecoreerde op-
pervlakken in het interieur kan blijvende
schade veroorzaken. Veeg deze onmid-
dellijk af.
291

LET OP!
• Schade veroorzaakt door dit type pro-
ducten wordt mogelijk niet gedekt door
de standaardgarantie van een nieuw
voertuig.

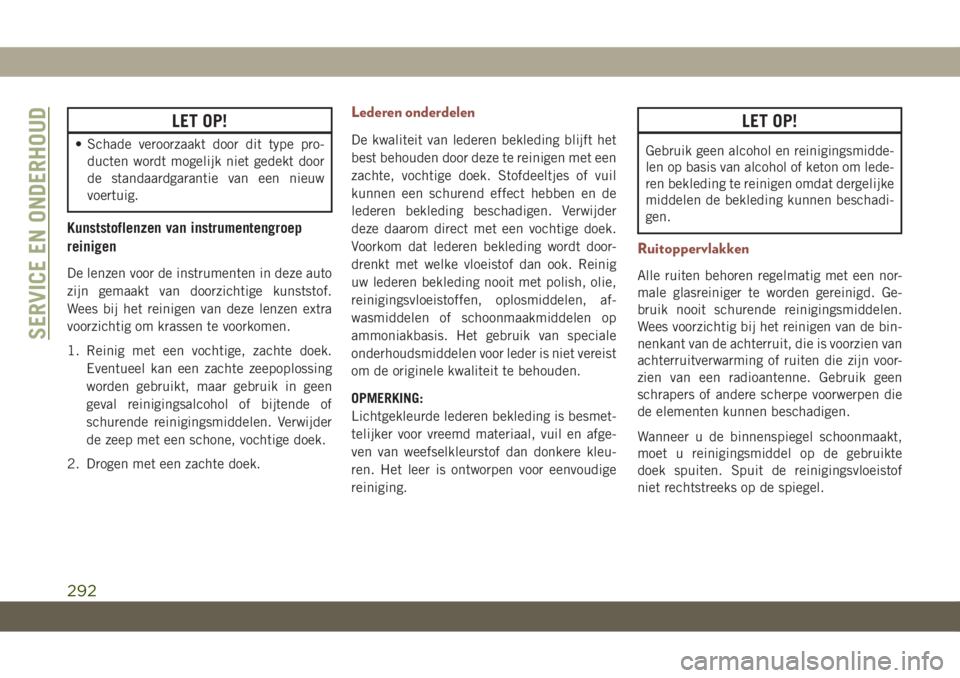

Kunststoflenzen van instrumentengroep
reinigen
De lenzen voor de instrumenten in deze auto
zijn gemaakt van doorzichtige kunststof.
Wees bij het reinigen van deze lenzen extra
voorzichtig om krassen te voorkomen.
1. Reinig met een vochtige, zachte doek.
Eventueel kan een zachte zeepoplossing
worden gebruikt, maar gebruik in geen
geval reinigingsalcohol of bijtende of
schurende reinigingsmiddelen. Verwijder
de zeep met een schone, vochtige doek.
2. Drogen met een zachte doek.
Lederen onderdelen
De kwaliteit van lederen bekleding blijft het
best behouden door deze te reinigen met een
zachte, vochtige doek. Stofdeeltjes of vuil
kunnen een schurend effect hebben en de
lederen bekleding beschadigen. Verwijder
deze daarom direct met een vochtige doek.
Voorkom dat lederen bekleding wordt door-
drenkt met welke vloeistof dan ook. Reinig
uw lederen bekleding nooit met polish, olie,
reinigingsvloeistoffen, oplosmiddelen, af-
wasmiddelen of schoonmaakmiddelen op
ammoniakbasis. Het gebruik van speciale
onderhoudsmiddelen voor leder is niet vereist
om de originele kwaliteit te behouden.
OPMERKING:
Lichtgekleurde lederen bekleding is besmet-
telijker voor vreemd materiaal, vuil en afge-
ven van weefselkleurstof dan donkere kleu-
ren. Het leer is ontworpen voor eenvoudige
reiniging.
LET OP!
Gebruik geen alcohol en reinigingsmidde-
len op basis van alcohol of keton om lede-
ren bekleding te reinigen omdat dergelijke
middelen de bekleding kunnen beschadi-
gen.
Ruitoppervlakken
Alle ruiten behoren regelmatig met een nor-
male glasreiniger te worden gereinigd. Ge-
bruik nooit schurende reinigingsmiddelen.
Wees voorzichtig bij het reinigen van de bin-
nenkant van de achterruit, die is voorzien van
achterruitverwarming of ruiten die zijn voor-
zien van een radioantenne. Gebruik geen
schrapers of andere scherpe voorwerpen die
de elementen kunnen beschadigen.
Wanneer u de binnenspiegel schoonmaakt,
moet u reinigingsmiddel op de gebruikte
doek spuiten. Spuit de reinigingsvloeistof
niet rechtstreeks op de spiegel.
SERVICE EN ONDERHOUD
292

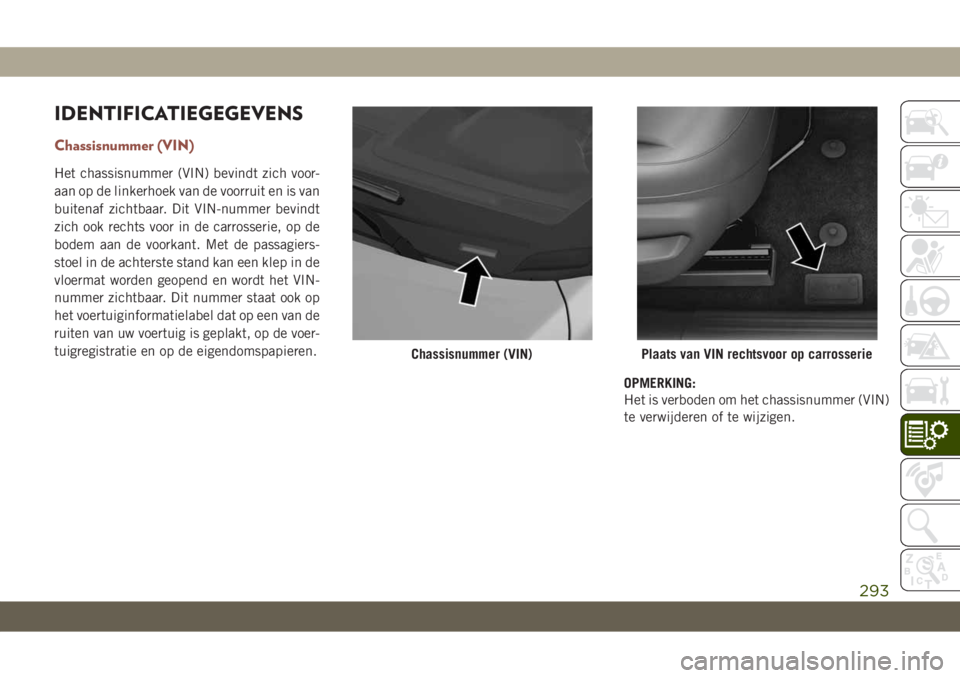

IDENTIFICATIEGEGEVENS
Chassisnummer (VIN)
Het chassisnummer (VIN) bevindt zich voor-
aan op de linkerhoek van de voorruit en is van
buitenaf zichtbaar. Dit VIN-nummer bevindt
zich ook rechts voor in de carrosserie, op de
bodem aan de voorkant. Met de passagiers-
stoel in de achterste stand kan een klep in de
vloermat worden geopend en wordt het VIN-
nummer zichtbaar. Dit nummer staat ook op
het voertuiginformatielabel dat op een van de
ruiten van uw voertuig is geplakt, op de voer-
tuigregistratie en op de eigendomspapieren.
OPMERKING:
Het is verboden om het chassisnummer (VIN)
te verwijderen of te wijzigen.
Chassisnummer (VIN)Plaats van VIN rechtsvoor op carrosserie
293

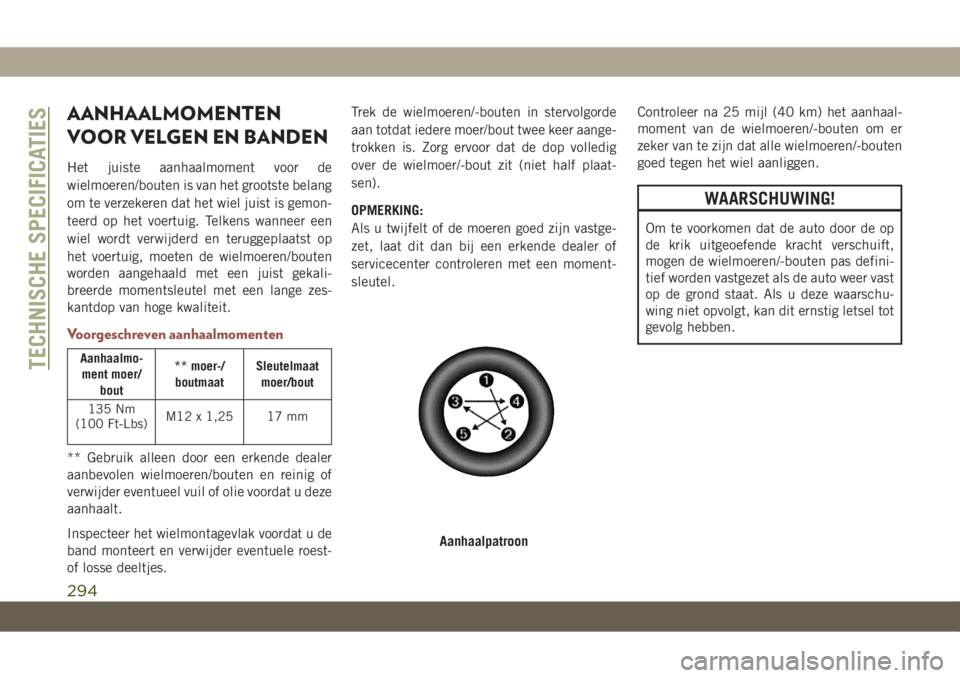

AANHAALMOMENTEN
VOOR VELGEN EN BANDEN
Het juiste aanhaalmoment voor de
wielmoeren/bouten is van het grootste belang
om te verzekeren dat het wiel juist is gemon-
teerd op het voertuig. Telkens wanneer een
wiel wordt verwijderd en teruggeplaatst op
het voertuig, moeten de wielmoeren/bouten
worden aangehaald met een juist gekali-
breerde momentsleutel met een lange zes-
kantdop van hoge kwaliteit.
Voorgeschreven aanhaalmomenten
Aanhaalmo-
ment moer/
bout** moer-/
boutmaatSleutelmaat
moer/bout
135 Nm
(100 Ft-Lbs)M12 x 1,25 17 mm
** Gebruik alleen door een erkende dealer
aanbevolen wielmoeren/bouten en reinig of
verwijder eventueel vuil of olie voordat u deze
aanhaalt.
Inspecteer het wielmontagevlak voordat u de
band monteert en verwijder eventuele roest-
of losse deeltjes.Trek de wielmoeren/-bouten in stervolgorde
aan totdat iedere moer/bout twee keer aange-
trokken is. Zorg ervoor dat de dop volledig
over de wielmoer/-bout zit (niet half plaat-
sen).
OPMERKING:
Als u twijfelt of de moeren goed zijn vastge-
zet, laat dit dan bij een erkende dealer of
servicecenter controleren met een moment-
sleutel.Controleer na 25 mijl (40 km) het aanhaal-
moment van de wielmoeren/-bouten om er
zeker van te zijn dat alle wielmoeren/-bouten
goed tegen het wiel aanliggen.
WAARSCHUWING!
Om te voorkomen dat de auto door de op
de krik uitgeoefende kracht verschuift,
mogen de wielmoeren/-bouten pas defini-
tief worden vastgezet als de auto weer vast
op de grond staat. Als u deze waarschu-
wing niet opvolgt, kan dit ernstig letsel tot
gevolg hebben.
Aanhaalpatroon
TECHNISCHE SPECIFICATIES
294

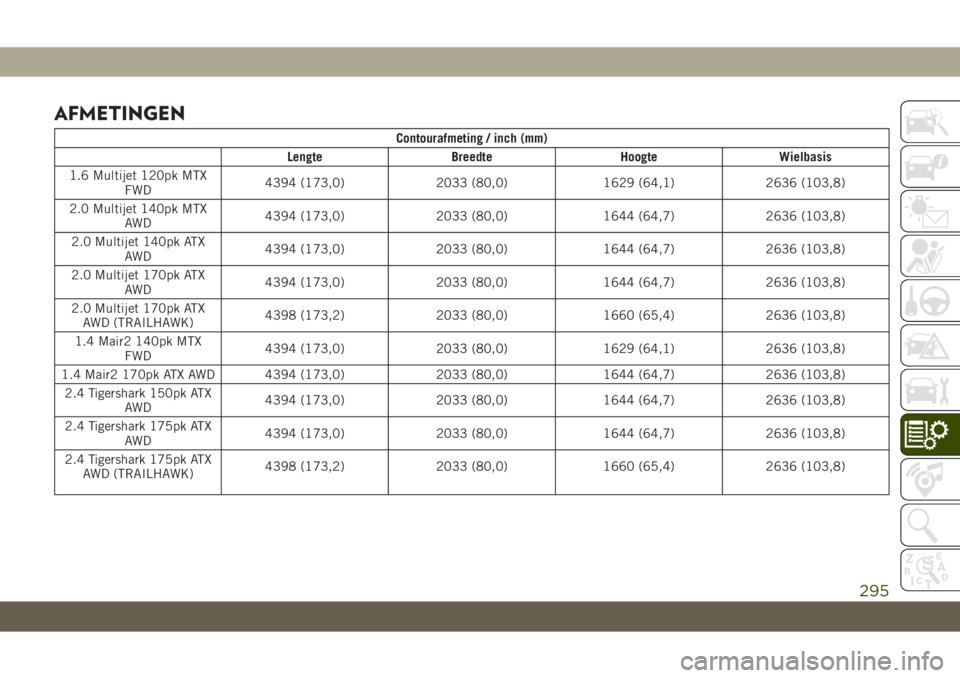

AFMETINGEN
Contourafmeting / inch (mm)
Lengte Breedte Hoogte Wielbasis
1.6 Multijet 120pk MTX
FWD4394 (173,0) 2033 (80,0) 1629 (64,1) 2636 (103,8)
2.0 Multijet 140pk MTX
AWD4394 (173,0) 2033 (80,0) 1644 (64,7) 2636 (103,8)
2.0 Multijet 140pk ATX
AWD4394 (173,0) 2033 (80,0) 1644 (64,7) 2636 (103,8)
2.0 Multijet 170pk ATX
AWD4394 (173,0) 2033 (80,0) 1644 (64,7) 2636 (103,8)
2.0 Multijet 170pk ATX
AWD (TRAILHAWK)4398 (173,2) 2033 (80,0) 1660 (65,4) 2636 (103,8)
1.4 Mair2 140pk MTX
FWD4394 (173,0) 2033 (80,0) 1629 (64,1) 2636 (103,8)
1.4 Mair2 170pk ATX AWD 4394 (173,0) 2033 (80,0) 1644 (64,7) 2636 (103,8)
2.4 Tigershark 150pk ATX
AWD4394 (173,0) 2033 (80,0) 1644 (64,7) 2636 (103,8)
2.4 Tigershark 175pk ATX
AWD4394 (173,0) 2033 (80,0) 1644 (64,7) 2636 (103,8)
2.4 Tigershark 175pk ATX
AWD (TRAILHAWK)4398 (173,2) 2033 (80,0) 1660 (65,4) 2636 (103,8)
295

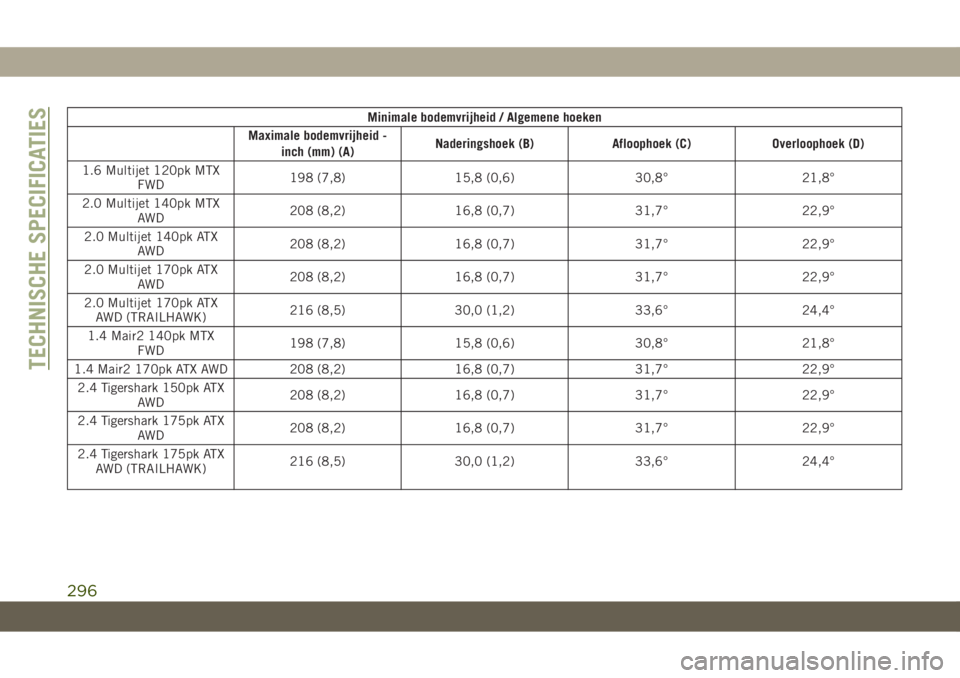

Minimale bodemvrijheid / Algemene hoeken
Maximale bodemvrijheid -
inch (mm) (A)Naderingshoek (B) Afloophoek (C) Overloophoek (D)
1.6 Multijet 120pk MTX
FWD198 (7,8) 15,8 (0,6) 30,8° 21,8°
2.0 Multijet 140pk MTX
AWD208 (8,2) 16,8 (0,7) 31,7° 22,9°
2.0 Multijet 140pk ATX
AWD208 (8,2) 16,8 (0,7) 31,7° 22,9°
2.0 Multijet 170pk ATX
AWD208 (8,2) 16,8 (0,7) 31,7° 22,9°
2.0 Multijet 170pk ATX
AWD (TRAILHAWK)216 (8,5) 30,0 (1,2) 33,6° 24,4°
1.4 Mair2 140pk MTX
FWD198 (7,8) 15,8 (0,6) 30,8° 21,8°
1.4 Mair2 170pk ATX AWD 208 (8,2) 16,8 (0,7) 31,7° 22,9°
2.4 Tigershark 150pk ATX
AWD208 (8,2) 16,8 (0,7) 31,7° 22,9°
2.4 Tigershark 175pk ATX
AWD208 (8,2) 16,8 (0,7) 31,7° 22,9°
2.4 Tigershark 175pk ATX
AWD (TRAILHAWK)216 (8,5) 30,0 (1,2) 33,6° 24,4°
TECHNISCHE SPECIFICATIES
296

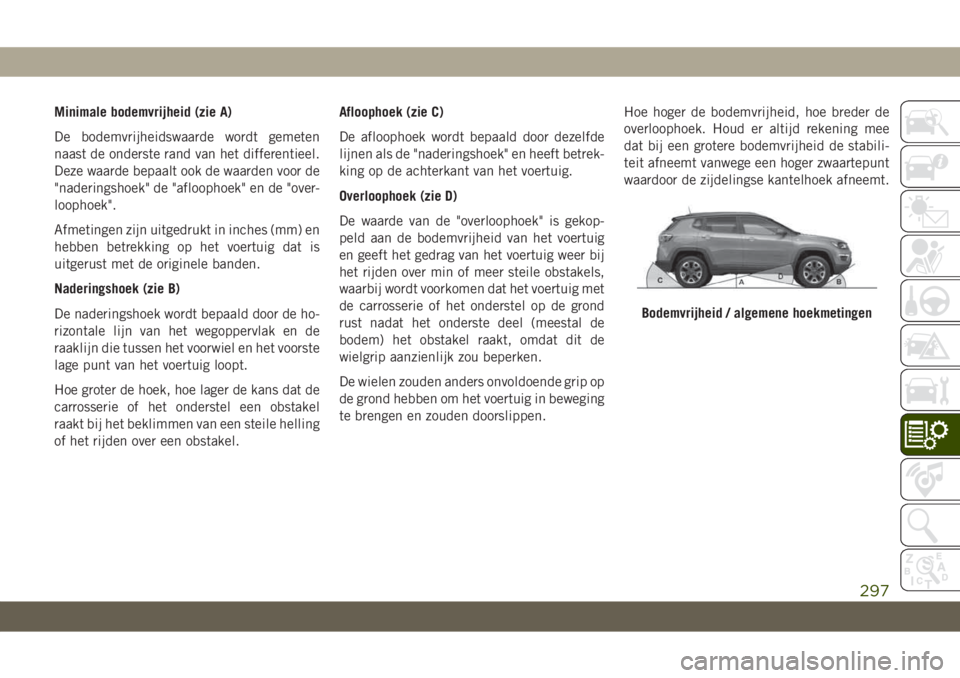

Minimale bodemvrijheid (zie A)
De bodemvrijheidswaarde wordt gemeten
naast de onderste rand van het differentieel.
Deze waarde bepaalt ook de waarden voor de
"naderingshoek" de "afloophoek" en de "over-
loophoek".
Afmetingen zijn uitgedrukt in inches (mm) en
hebben betrekking op het voertuig dat is
uitgerust met de originele banden.
Naderingshoek (zie B)
De naderingshoek wordt bepaald door de ho-
rizontale lijn van het wegoppervlak en de
raaklijn die tussen het voorwiel en het voorste
lage punt van het voertuig loopt.
Hoe groter de hoek, hoe lager de kans dat de
carrosserie of het onderstel een obstakel
raakt bij het beklimmen van een steile helling
of het rijden over een obstakel.Afloophoek (zie C)
De afloophoek wordt bepaald door dezelfde
lijnen als de "naderingshoek" en heeft betrek-
king op de achterkant van het voertuig.
Overloophoek (zie D)
De waarde van de "overloophoek" is gekop-
peld aan de bodemvrijheid van het voertuig
en geeft het gedrag van het voertuig weer bij
het rijden over min of meer steile obstakels,
waarbij wordt voorkomen dat het voertuig met
de carrosserie of het onderstel op de grond
rust nadat het onderste deel (meestal de
bodem) het obstakel raakt, omdat dit de
wielgrip aanzienlijk zou beperken.
De wielen zouden anders onvoldoende grip op
de grond hebben om het voertuig in beweging
te brengen en zouden doorslippen.Hoe hoger de bodemvrijheid, hoe breder de
overloophoek. Houd er altijd rekening mee
dat bij een grotere bodemvrijheid de stabili-
teit afneemt vanwege een hoger zwaartepunt
waardoor de zijdelingse kantelhoek afneemt.
Bodemvrijheid / algemene hoekmetingen
297

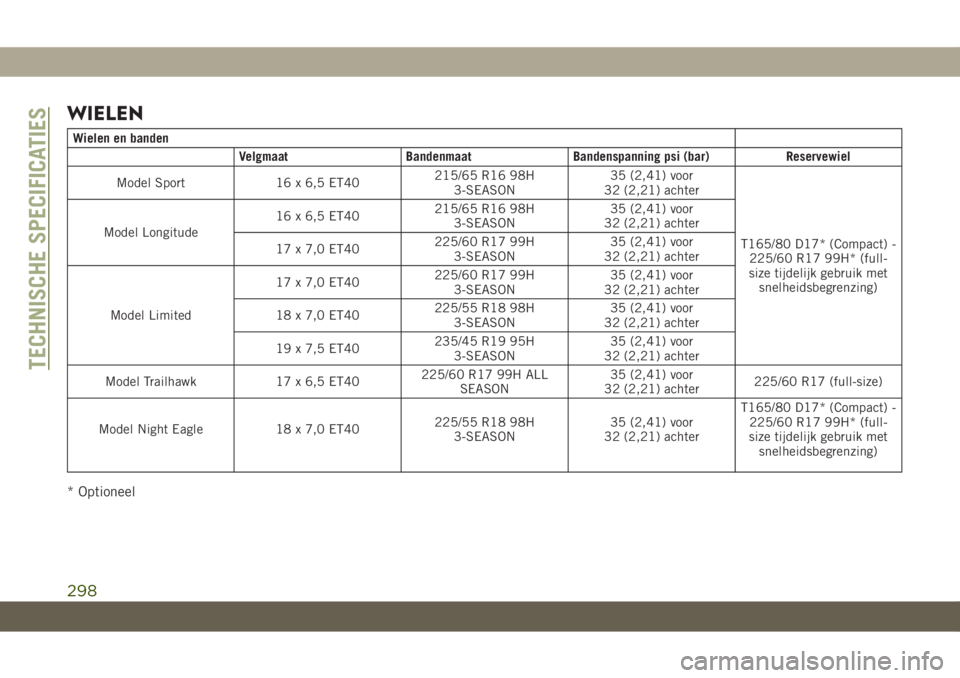

WIELEN
Wielen en banden
Velgmaat Bandenmaat Bandenspanning psi (bar) Reservewiel
Model Sport 16 x 6,5 ET40215/65 R16 98H
3-SEASON35 (2,41) voor
32 (2,21) achter
T165/80 D17* (Compact) -
225/60 R17 99H* (full-
size tijdelijk gebruik met
snelheidsbegrenzing) Model Longitude16 x 6,5 ET40215/65 R16 98H
3-SEASON35 (2,41) voor
32 (2,21) achter
17 x 7,0 ET40225/60 R17 99H
3-SEASON35 (2,41) voor
32 (2,21) achter
Model Limited17 x 7,0 ET40225/60 R17 99H
3-SEASON35 (2,41) voor
32 (2,21) achter
18 x 7,0 ET40225/55 R18 98H
3-SEASON35 (2,41) voor
32 (2,21) achter
19 x 7,5 ET40235/45 R19 95H
3-SEASON35 (2,41) voor
32 (2,21) achter
Model Trailhawk 17 x 6,5 ET40225/60 R17 99H ALL
SEASON35 (2,41) voor
32 (2,21) achter225/60 R17 (full-size)
Model Night Eagle 18 x 7,0 ET40225/55 R18 98H
3-SEASON35 (2,41) voor
32 (2,21) achterT165/80 D17* (Compact) -
225/60 R17 99H* (full-
size tijdelijk gebruik met
snelheidsbegrenzing)
* Optioneel
TECHNISCHE SPECIFICATIES
298
