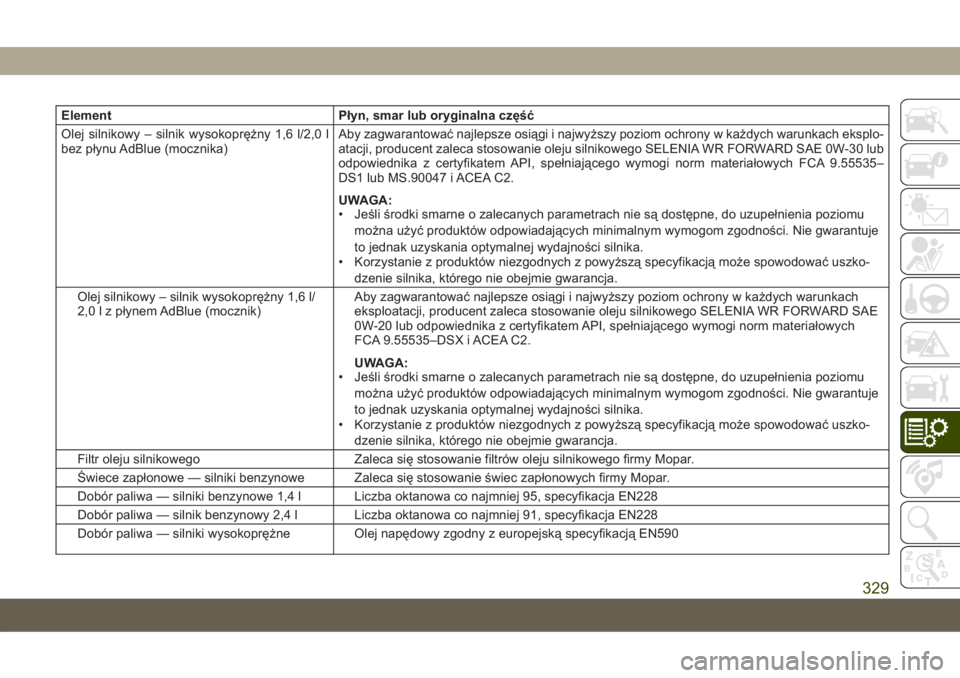

Element Płyn, smar lub oryginalna część
Olej silnikowy – silnik wysokoprężny 1,6 l/2,0 l
bez płynu AdBlue (mocznika)Aby zagwarantować najlepsze osiągi i najwyższy poziom ochrony w każdych warunkach eksplo-
atacji, producent zaleca stosowanie oleju silnikowego SELENIA WR FORWARD SAE 0W-30 lub
odpowiednika z certyfikatem API, spełniającego wymogi norm materiałowych FCA 9.55535–
DS1 lub MS.90047 i ACEA C2.
UWAGA:
• Jeśli środki smarne o zalecanych parametrach nie są dostępne, do uzupełnienia poziomu
można użyć produktów odpowiadających minimalnym wymogom zgodności. Nie gwarantuje
to jednak uzyskania optymalnej wydajności silnika.
• Korzystanie z produktów niezgodnych z powyższą specyfikacją może spowodować uszko-
dzenie silnika, którego nie obejmie gwarancja.
Olej silnikowy – silnik wysokoprężny 1,6 l/
2,0 l z płynem AdBlue (mocznik)Aby zagwarantować najlepsze osiągi i najwyższy poziom ochrony w każdych warunkach
eksploatacji, producent zaleca stosowanie oleju silnikowego SELENIA WR FORWARD SAE
0W-20 lub odpowiednika z certyfikatem API, spełniającego wymogi norm materiałowych
FCA 9.55535–DSX i ACEA C2.
UWAGA:
• Jeśli środki smarne o zalecanych parametrach nie są dostępne, do uzupełnienia poziomu
można użyć produktów odpowiadających minimalnym wymogom zgodności. Nie gwarantuje
to jednak uzyskania optymalnej wydajności silnika.
• Korzystanie z produktów niezgodnych z powyższą specyfikacją może spowodować uszko-
dzenie silnika, którego nie obejmie gwarancja.
Filtr oleju silnikowego Zaleca się stosowanie filtrów oleju silnikowego firmy Mopar.
Świece zapłonowe — silniki benzynowe Zaleca się stosowanie świec zapłonowych firmy Mopar.
Dobór paliwa — silniki benzynowe 1,4 l Liczba oktanowa co najmniej 95, specyfikacja EN228
Dobór paliwa — silnik benzynowy 2,4 l Liczba oktanowa co najmniej 91, specyfikacja EN228
Dobór paliwa — silniki wysokoprężne Olej napędowy zgodny z europejską specyfikacją EN590
329

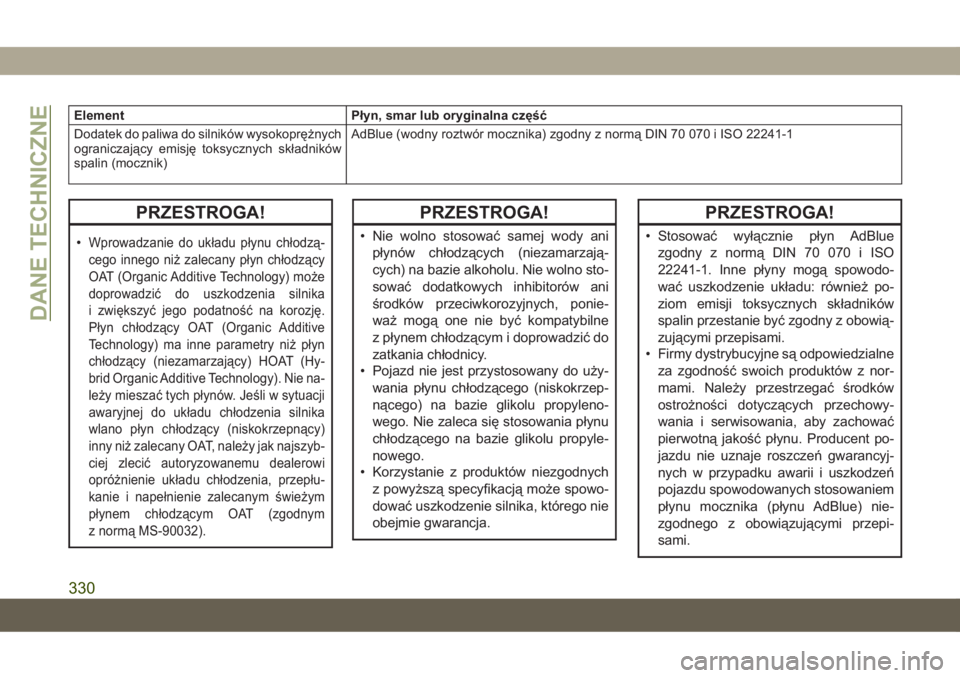

Element Płyn, smar lub oryginalna część
Dodatek do paliwa do silników wysokoprężnych
ograniczający emisję toksycznych składników
spalin (mocznik)AdBlue (wodny roztwór mocznika) zgodny z normą DIN 70 070 i ISO 22241-1
PRZESTROGA!
•Wprowadzanie do układu płynu chłodzą-
cego innego niż zalecany płyn chłodzący
OAT (Organic Additive Technology) może
doprowadzić do uszkodzenia silnika
i zwiększyć jego podatność na korozję.
Płyn chłodzący OAT (Organic Additive
Technology) ma inne parametry niż płyn
chłodzący (niezamarzający) HOAT (Hy-
brid Organic Additive Technology). Nie na-
leży mieszać tych płynów. Jeśli w sytuacji
awaryjnej do układu chłodzenia silnika
wlano płyn chłodzący (niskokrzepnący)
inny niż zalecany OAT, należy jak najszyb-
ciej zlecić autoryzowanemu dealerowi
opróżnienie układu chłodzenia, przepłu-
kanie i napełnienie zalecanym świeżym
płynem chłodzącym OAT (zgodnym
z normą MS-90032).
PRZESTROGA!
• Nie wolno stosować samej wody ani
płynów chłodzących (niezamarzają-
cych) na bazie alkoholu. Nie wolno sto-
sować dodatkowych inhibitorów ani
środków przeciwkorozyjnych, ponie-
waż mogą one nie być kompatybilne
z płynem chłodzącym i doprowadzić do
zatkania chłodnicy.
• Pojazd nie jest przystosowany do uży-
wania płynu chłodzącego (niskokrzep-
nącego) na bazie glikolu propyleno-
wego. Nie zaleca się stosowania płynu
chłodzącego na bazie glikolu propyle-
nowego.
• Korzystanie z produktów niezgodnych
z powyższą specyfikacją może spowo-
dować uszkodzenie silnika, którego nie
obejmie gwarancja.
PRZESTROGA!
• Stosować wyłącznie płyn AdBlue
zgodny z normą DIN 70 070 i ISO
22241-1. Inne płyny mogą spowodo-
wać uszkodzenie układu: również po-
ziom emisji toksycznych składników
spalin przestanie być zgodny z obowią-
zującymi przepisami.
• Firmy dystrybucyjne są odpowiedzialne
za zgodność swoich produktów z nor-
mami. Należy przestrzegać środków
ostrożności dotyczących przechowy-
wania i serwisowania, aby zachować
pierwotną jakość płynu. Producent po-
jazdu nie uznaje roszczeń gwarancyj-
nych w przypadku awarii i uszkodzeń
pojazdu spowodowanych stosowaniem
płynu mocznika (płynu AdBlue) nie-
zgodnego z obowiązującymi przepi-
sami.
DANE TECHNICZNE
330

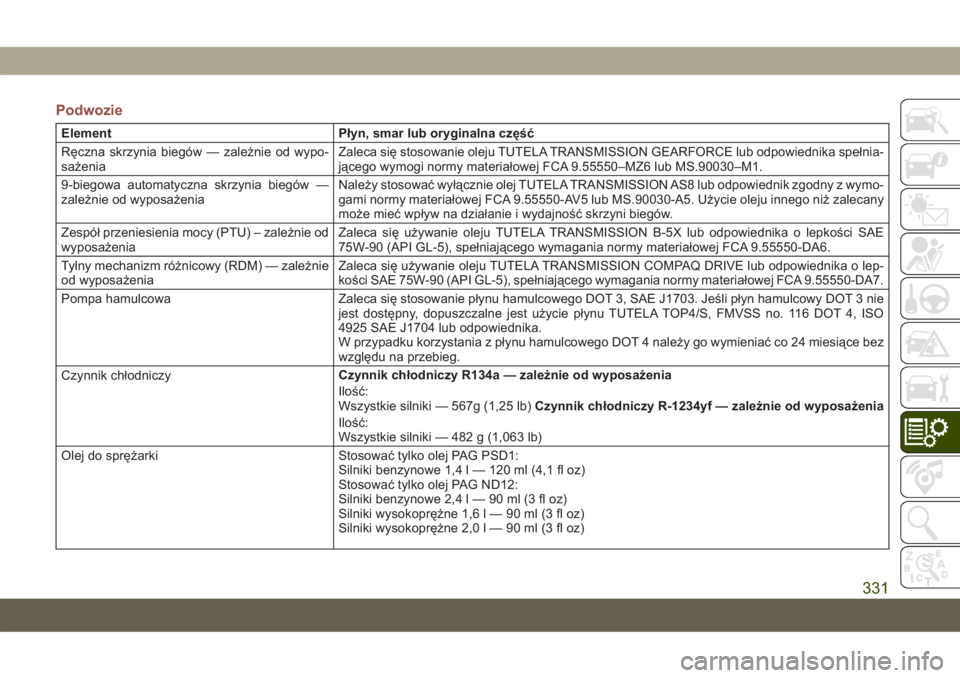

Podwozie
Element Płyn, smar lub oryginalna część
Ręczna skrzynia biegów — zależnie od wypo-
sażeniaZaleca się stosowanie oleju TUTELA TRANSMISSION GEARFORCE lub odpowiednika spełnia-
jącego wymogi normy materiałowej FCA 9.55550–MZ6 lub MS.90030–M1.
9-biegowa automatyczna skrzynia biegów —
zależnie od wyposażeniaNależy stosować wyłącznie olej TUTELA TRANSMISSION AS8 lub odpowiednik zgodny z wymo-
gami normy materiałowej FCA 9.55550-AV5 lub MS.90030-A5. Użycie oleju innego niż zalecany
może mieć wpływ na działanie i wydajność skrzyni biegów.
Zespół przeniesienia mocy (PTU) – zależnie od
wyposażeniaZaleca się używanie oleju TUTELA TRANSMISSION B-5X lub odpowiednika o lepkości SAE
75W-90 (API GL-5), spełniającego wymagania normy materiałowej FCA 9.55550-DA6.
Tylny mechanizm różnicowy (RDM) — zależnie
od wyposażeniaZaleca się używanie oleju TUTELA TRANSMISSION COMPAQ DRIVE lub odpowiednika o lep-
kości SAE 75W-90 (API GL-5), spełniającego wymagania normy materiałowej FCA 9.55550-DA7.
Pompa hamulcowa Zaleca się stosowanie płynu hamulcowego DOT 3, SAE J1703. Jeśli płyn hamulcowy DOT 3 nie
jest dostępny, dopuszczalne jest użycie płynu TUTELA TOP4/S, FMVSS no. 116 DOT 4, ISO
4925 SAE J1704 lub odpowiednika.
W przypadku korzystania z płynu hamulcowego DOT 4 należy go wymieniać co 24 miesiące bez
względu na przebieg.
Czynnik chłodniczyCzynnik chłodniczy R134a — zależnie od wyposażenia
Ilość:
Wszystkie silniki — 567g (1,25 lb)Czynnik chłodniczy R-1234yf — zależnie od wyposażenia
Ilość:
Wszystkie silniki — 482 g (1,063 lb)
Olej do sprężarki Stosować tylko olej PAG PSD1:
Silniki benzynowe 1,4 l — 120 ml (4,1 fl oz)
Stosować tylko olej PAG ND12:
Silniki benzynowe 2,4l—90ml(3floz)
Silniki wysokoprężne 1,6l—90ml(3floz)
Silniki wysokoprężne 2,0l—90ml(3floz)
331

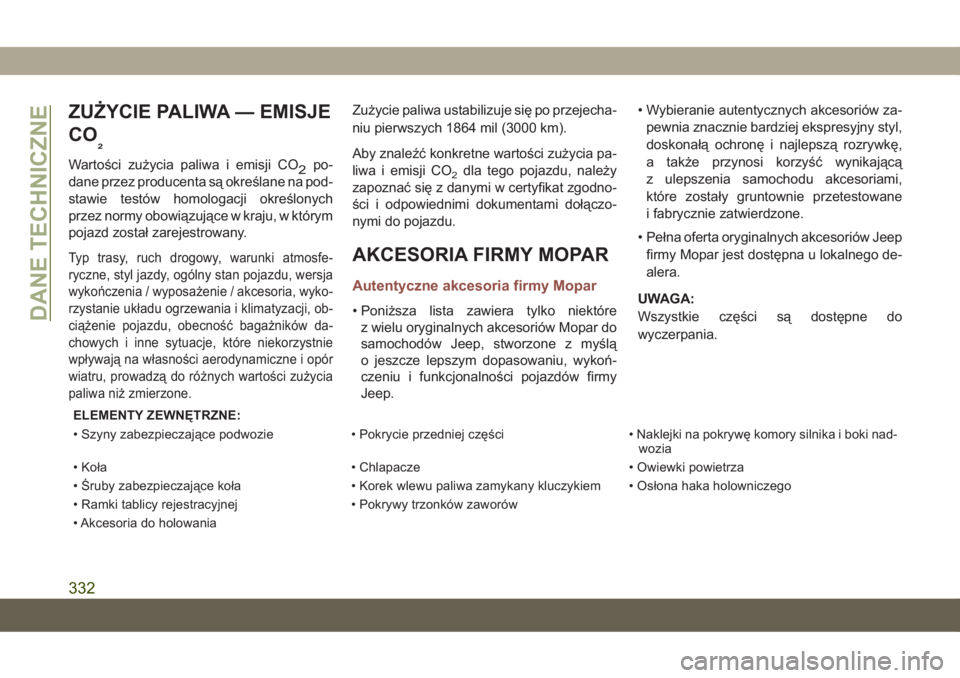

ZUŻYCIE PALIWA — EMISJE
CO
2
Wartości zużycia paliwa i emisji CO2po-
dane przez producenta są określane na pod-
stawie testów homologacji określonych
przez normy obowiązujące w kraju, w którym
pojazd został zarejestrowany.
Typ trasy, ruch drogowy, warunki atmosfe-
ryczne, styl jazdy, ogólny stan pojazdu, wersja
wykończenia / wyposażenie / akcesoria, wyko-
rzystanie układu ogrzewania i klimatyzacji, ob-
ciążenie pojazdu, obecność bagażników da-
chowych i inne sytuacje, które niekorzystnie
wpływają na własności aerodynamiczne i opór
wiatru, prowadzą do różnych wartości zużycia
paliwa niż zmierzone.
Zużycie paliwa ustabilizuje się po przejecha-
niu pierwszych 1864 mil (3000 km).
Aby znaleźć konkretne wartości zużycia pa-
liwa i emisji CO
2dla tego pojazdu, należy
zapoznać się z danymi w certyfikat zgodno-
ści i odpowiednimi dokumentami dołączo-
nymi do pojazdu.
AKCESORIA FIRMY MOPAR
Autentyczne akcesoria firmy Mopar
• Poniższa lista zawiera tylko niektóre
z wielu oryginalnych akcesoriów Mopar do
samochodów Jeep, stworzone z myślą
o jeszcze lepszym dopasowaniu, wykoń-
czeniu i funkcjonalności pojazdów firmy
Jeep.• Wybieranie autentycznych akcesoriów za-
pewnia znacznie bardziej ekspresyjny styl,
doskonałą ochronę i najlepszą rozrywkę,
a także przynosi korzyść wynikającą
z ulepszenia samochodu akcesoriami,
które zostały gruntownie przetestowane
i fabrycznie zatwierdzone.
• Pełna oferta oryginalnych akcesoriów Jeep
firmy Mopar jest dostępna u lokalnego de-
alera.
UWAGA:
Wszystkie części są dostępne do
wyczerpania.
ELEMENTY ZEWNĘTRZNE:
• Szyny zabezpieczające podwozie • Pokrycie przedniej części • Naklejki na pokrywę komory silnika i boki nad-
wozia
• Koła • Chlapacze • Owiewki powietrza
• Śruby zabezpieczające koła • Korek wlewu paliwa zamykany kluczykiem • Osłona haka holowniczego
• Ramki tablicy rejestracyjnej • Pokrywy trzonków zaworów
• Akcesoria do holowania
DANE TECHNICZNE
332

WNĘTRZE:
• Dywaniki Premium • Zestaw podnoszący bezpieczeństwo w przy-
padku awarii• Formowana taca na ładunek
• Osłony zabezpieczające • Zestaw jasnych pedałów • Tapicerka skórzana
• Dywaniki odporne na warunki pogodowe • Osłony progów drzwi • Wykładzina bagażnika
• Siatka na ładunek • Akcesoria do zarządzania ładunkiem
ELEKTRONIKA:
• Układ zdalnego uruchamiania • Rozbudowane głośniki • Elektroniczny system śledzenia pojazdu
UCHWYTY:
• Uchwyt do mocowania rowerów na haku ho-
lowniczym• Uchwyt do mocowania nart i desek snowbo-
ardowych na dachu• Uchwyty do mocowania rowerów na dachu
• Stelaż ładunkowy mocowany na dachu • Uchwyt do mocowania sprzętu do sportów
wodnych na dachu• Bagażnik dachowy
• Relingi dachowe • Relingi poprzeczne • Uchwyt do mocowania kajaków na dachu
• Uchwyt do mocowania desek surfingowych
na dachu
333

CYBERBEZPIECZEŃSTWO
Pojazd może być pojazdem z możliwością
podłączenia do sieci przewodowej i bez-
przewodowej. Sieci te umożliwiają pojaz-
dowi wysyłanie i odbieranie informacji. Infor-
macje te umożliwiają układom i funkcjom
pojazdu prawidłowe działanie.
Pojazd może być wyposażony w funkcje bez-
pieczeństwa, które ograniczają ryzyko nieupo-
ważnionego lub nielegalnego dostępu do ukła-
dów pojazdu i komunikacji bezprzewodowej.
Technologia oprogramowania pojazdów jest
wciąż rozwijana i firma FCA wspólnie ze swoimi
dostawcami ocenia jej działanie oraz w razie
potrzeby podejmuje odpowiednie działania.
Podobnie do komputera i innych urządzeń, po-
jazd może wymagać aktualizacji oprogramo-
wania, aby poprawić użyteczność i wydajność
układów lub w celu zmniejszenia ryzyka nie-
upoważnionego lub nielegalnego dostępu do
układów pojazdu.
Ryzyko nieuprawnionego lub nielegalnego
dostępu do układów pojazdu istnieje nawet
wtedy, gdy zainstalowane jest oprogramo-
wanie pojazdu w najnowszej wersji (np.
oprogramowanie Uconnect).
OSTRZEŻENIE!
• W przypadku ingerencji w układy po-
jazdu nie ma możliwości przewidzenia
wszystkich potencjalnych zagrożeń. Ist-
nieje możliwość naruszenia sprawności
układów pojazdu (w tym układów za-
pewniających bezpieczeństwo) lub
prawdopodobieństwo utraty kontroli
nad pojazdem, doprowadzając tym sa-
mym do wypadku i odniesienia obrażeń
ciała lub utraty życia.
• W pojeździe należy używać nośników
multimedialnych (np. pamięci USB, kart
SD oraz płyt CD) WYŁĄCZNIE z zaufa-
nego źródła. Multimedia nieznanego
pochodzenia mogą zawierać szkodliwe
oprogramowanie, które po zainstalowa-
niu zwiększa ryzyko ingerencji w układy
pojazdu przez osoby niepożądane.
• Podobnie jak w innych przypadkach,
jeśli użytkownik odczuje nietypowe za-
chowanie pojazdu, należy bezzwłocz-
nie przekazać go najbliższemu autory-
zowanemu dealerowi.UWAGA:
• Firma FCA lub sprzedawca mogą kontak-
tować się Państwem bezpośrednio w spra-
wach dotyczących aktualizacji oprogramo-
wania.
• Aby pomóc w dalszym rozwoju bezpie-
czeństwa pojazdu i zminimalizowaniu po-
tencjalnego ryzyka złamania zabezpie-
czeń, właściciel pojazdu powinien:
– Używać i łączyć się wyłącznie z zaufa-
nymi urządzeniami multimedialnymi
(np. telefonem komórkowym, nośni-
kami USB i płytami CD).
Nie można zagwarantować prywatności po-
łączeń przewodowych i bezprzewodowych.
Osoby trzecie mogą nielegalnie przechwyty-
wać prywatne informacje bez zgody właści-
ciela. Więcej informacji można uzyskać
w części „Cyberbezpieczeństwo pokłado-
wego układu diagnostyki (OBD II)” rozdziału
„Prezentacja deski rozdzielczej” w instrukcji
obsługi.
MULTIMEDIA
334

SYSTEM UCONNECT 3 Z 5-CALOWYM WYŚWIETLACZEM — ZALEŻNIE OD
WYPOSAŻENIA
System Uconnect 3 z 5-calowym wyświetlaczem
Przyciski radioodtwarzacza w systemie Uconnect 3 z 5-calowym wyświetlaczem
1 — Przycisk RADIO
2 — Przycisk COMPASS (Kompas)
3 — Przycisk SETTINGS (Ustawienia)
4 — Przycisk MORE Functions (Więcej funkcji)
5 — Przycisk BROWSE/ENTER (przeglądanie/potwierdzanie) / po-
krętło TUNE/SCROLL (strojenie/przewijanie)6 — Przycisk SCREEN OFF (wyłączanie ekranu)
7 — Przycisk MUTE (wyciszanie)
8 — Wł./wył. systemu — pokrętło sterowania głośnością
9 — Przycisk Uconnect PHONE
10 — Przycisk MEDIA
335

PRZESTROGA!
NIE WOLNO umieszczać żadnych
przedmiotów na ekranie dotykowym,
gdyż może to doprowadzić do jego
uszkodzenia.
Clock Setting (Ustawianie zegara)
Aby rozpocząć procedurę ustawiania ze-
gara:
1. Nacisnąć przycisk „Settings” (Ustawie-
nia) na panelu, a następnie przycisk
„Clock and Date” (Zegar i data).
2. Nacisnąć przycisk ekranowy „Set Time”
(Ustaw godzinę).
3. Za pomocą strzałek w górę i w dół usta-
wić godziny oraz minuty, a następnie wy-
brać przycisk „AM” (przed południem) lub
„PM” (po południu). Naciskając odpo-
wiedni przycisk, można również wybrać
format 12- lub 24-godzinny.
4. Po ustawieniu godziny nacisnąć przycisk
„Done” (Gotowe), aby zamknąć menu
ustawiania godziny.UWAGA:
Można także wybrać opcję „Display Clock”
(Wyświetl zegar) z menu „Clock Setting”
(Ustawianie zegara). Opcja ta włącza i wyłą-
cza wyświetlanie zegara na pasku stanu.
Ustawienia audio
1. Nacisnąć przycisk „Settings” (Ustawie-
nia) na panelu radioodtwarzacza.
2. Przewinąć w dół i nacisnąć przycisk ekra-
nowy „Audio”, aby otworzyć menu usta-
wień systemu audio.
3. Menu systemu audio zawiera następu-
jące opcje, dzięki którym można dopaso-
wać ustawienia dźwięku do własnych
upodobań.
Equalizer (Korektor graficzny)
Nacisnąć ekranowy przycisk „Equalizer”
(Korektor graficzny), aby wyregulować
dźwięki niskie, średnie i wysokie. Za pomocą
ekranowych przycisków „+” oraz „-” wyregu-
lować ustawienia korektora graficznego
zgodnie z własnymi preferencjami.
Balance/Fade (Balans/rozłożenie dźwięku
przód/tył)
Nacisnąć ekranowy przycisk „Balance/
Fade” (Balans/Rozłożenie dźwięku przód/
tył), aby wyregulować dźwięk z głośników.
Za pomocą ekranowych przycisków strzałki
ustawić rozłożenie dźwięku między głośni-
kami przednimi i tylnymi oraz między głośni-
kami lewymi i prawymi. Nacisnąć środkowy
ekranowy przycisk „C”, aby przywrócić usta-
wienia fabryczne balansu i rozłożenia
dźwięku przód/tył.
Funkcji zmiany głośności wraz ze zmianą
prędkości — zależnie od wyposażenia
Nacisnąć ekranowy przycisk „Speed Adju-
sted Volume” (Regulacja głośności zależnie
od prędkości), aby wybrać opcję OFF (Wy-
łączenie), 1, 2 lub 3. Spowoduje to zmniej-
szenie poziomu głośności radia wraz
zmniejszenie prędkości jazdy.
MULTIMEDIA
336

Loudness (Natężenie) — zależnie od wy-
posażenia
Nacisnąć przycisk „Loudness” (Natężenie)
na ekranie dotykowym, aby wybrać funkcję
Natężenia. Włączenie tej funkcji poprawia
jakość dźwięku przy niższych poziomach
głośności.
Surround Sound (Dźwięk przestrzenny)
— zależnie od wyposażenia
Nacisnąć na ekranie dotykowym przycisk
„Surround Sound” (Dźwięk przestrzenny),
wybrać „On” (Wł.) lub „Off” (Wył.), a następ-
nie nacisnąć ekranowy przycisk strzałki po-
wrotu. Ta funkcja umożliwia włączenie trybu
symulacji dźwięku przestrzennego.RadioodtwarzaczRęczne zapisywanie zaprogramowanych
stacji w pamięci
W pamięci urządzenia można zapisać nawet
12 stacji w każdym trybie radioodtwarzacza.
W górnej części ekranu radioodtwarzacza
są widoczne cztery zaprogramowane usta-
wienia wstępne. Naciśnięcie przycisku „All”
(Wszystkie) na ekranie głównym radiood-
twarzacza spowoduje wyświetlenie wszyst-
kich stacji zaprogramowanych dla danego
trybu.
Aby ręcznie zapisać stację w pamięci radio-
odtwarzacza, należy wykonać następujące
czynności:
1. Ustawić żądaną stację.
2. Nacisnąć i przytrzymać żądany numero-
wany przycisk na ekranie dotykowym
przez dłużej niż dwie sekundy lub aż do
usłyszenia sygnału potwierdzenia.
Przyciski Seek Next/Previous (Wyszuki-
wanie do przodu/do tyłu)
• Naciskać strzałki wyszukiwania w górę lub
wyszukiwania w dół, aby wyszukiwać sta-
cje radiowe w pasmach AM, FM lub DAB.
Radioodtwarzacz
1 — Zapisana stacja radiowa
2 — Wszystkie zapisane stacje
3 — Wyszukiwanie do przodu
4 — Ustawienia audio
5 — Informacje o stacji
6 — Bezpośrednie strojenie
7 — Pasmo radiowe
8 — Wyszukiwanie do tyłu
337

•Przytrzymać dowolny z przycisków wyszuki-
wania, aby pomijać stacje bez
zatrzymywania.
Obsługa źródła USB/AUX (gniazda
audio)/Bluetooth
USB/AUX
Gniazdo USB/AUX znajduje się w środkowej
części deski rozdzielczej w pobliżu dźwigni
zmiany biegów (pod elementami sterującymi
układem ogrzewania i klimatyzacji).
• Tryb USB/iPod włącza się po podłączeniu
pamięci USB lub przewodu urządzenia
iPod do gniazda USB bądź przez naciśnię-
cie przycisku MEDIA na panelu pod wy-
świetlaczem. Po uaktywnieniu trybu multi-
mediów nacisnąć przycisk ekranowy
„Source” (Źródło) i wybrać opcję „USB/
iPod”.
UWAGA:
Źródło USB będzie zidentyfikowane jako
„iPod” tylko po podłączeniu do gniazda USB
urządzenia firmy Apple.
• Nacisnąć przycisk MEDIA na panelu, na-
cisnąć przycisk ekranowy „Source”
(Źródło) i wybrać USB/iPod, aby zmienić
tryb na urządzenie USB. Jeśli urządzenie
jest podłączone, muzyka z niego będzie
odtwarzana przez głośniki pojazdu.Gniazdo audio (AUX)
Gniazdo AUX umożliwia podłączenie urzą-
dzenia przenośnego, takiego jak odtwarzacz
MP3 lub iPod, do radioodtwarzacza i korzy-
stanie z systemu audio pojazdu za pośred-
nictwem kabla audio z wtykiem 3,5 mm, co
pozwala na wzmocnienie sygnału źródło-
wego i odtwarzanie dźwięku przez głośniki
pojazdu.
• Nacisnąć przycisk MEDIA na panelu, na-
cisnąć przycisk ekranowy „Source”
(Źródło) i wybrać pozycję AUX, aby zmienić
tryb na AUX.
• Funkcje urządzenia przenośnego obsłu-
guje się z poziomu tego urządzenia. Jed-
nak głośność można kontrolować za po-
mocą radioodtwarzacza lub urządzenia
przenośnego.
Sieć Bluetooth
Korzystając z urządzenia wyposażonego
w łączność Bluetooth, można przesyłać stru-
mieniowo muzykę do systemu audio po-
jazdu.
Gniazdo USB i gniazdo audio (AUX)
1 — gniazdo USB
2 — gniazdo AUX/audio
MULTIMEDIA
338
