Fcw JEEP COMPASS 2020 Betriebsanleitung (in German)

8
EINGEBAUTES DIAGNOSESYSTEM –
OBD II ................................................... 82
Internetsicherheit des eingebauten
Diagnosesystems (OBD II) ............... 83
SICHERHEIT
SICHERHEITSFUNKTIONEN ..................... 84
Antiblockiersystem (ABS) ............... 84
Elektronische Bremsregelung
(EBC) ........................................... 85
ZUSÄTZLICHE FAHRSYSTEME ................. 94
System zur Überwachung der toten
Winkel (BSM) – je nach
Ausstattung ................................... 94 Kollisionswarnsystem (FCW) mit
Überrollschutz – Je nach
Ausstattung ................................... 98 Reifendrucküberwachungssystem
(TPMS) ........................................ 101
RÜCKHALTESYSTEME .......................... 106
Funktionen von
Rückhaltesystemen ...................... 106 Wichtige Sicherheitshinweise......... 106
Sicherheitsgurtsysteme ................ 107
Zusätzliche Rückhaltesysteme
(SRS) .......................................... 115 Kinder-Rückhaltesysteme – Sichere
Beförderung von Kindern ............... 135 Transport von Haustieren............... 151
SICHERHEITSTIPPS..............................152
Beförderung von Passagieren ......... 152
Abgas ......................................... 152
Regelmäßige Sicherheitskontrollen
im Fahrzeuginnenraum ................ 152 Regelmäßige Sicherheitskontrollen
außen am Fahrzeug ...................... 155
START UND BETRIEB
STARTEN DES MOTORS ........................156
Normales Anlassen –
Benzinmotor ............................... 156 Abstellen des Motors .................... 158
Normales Anlassen – Dieselmotor .. 159
FESTSTELLBREMSE ..............................160
Elektrische Feststellbremse
(EPB) ......................................... 160
SCHALTGETRIEBE – JE NACH
AUSSTATTUNG ...................................163
Schalten...................................... 163
Herunterschalten ......................... 164
Parken ........................................ 166
AUTOMATIKGETRIEBE – JE NACH
AUSSTATTUNG ....................................166
Zündsperre für Parkstellung .......... 168
Brems-/Getriebe-
Schaltsperrsystem ........................ 168 Neun-Gang-Automatikgetriebe ....... 168
ALLRADANTRIEB – JE NACH
AUSSTATTUNG ....................................175
Jeep Aktiver Fahrmodus.................175
SELEC-TERRAIN – JE NACH
AUSSTATTUNG ....................................177
Leitfaden zur Betriebsart-Auswahl ..177
STOPP/START-SYSTEM – JE NACH
AUSSTATTUNG ....................................178
Betriebsmodi ................................178
Manuelle Aktivierung/
Deaktivierung ...............................179
AKTIVER GESCHWINDIGKEITSBEGRENZER –
JE NACH AUSSTATTUNG ......................179
Aktivierung ...................................180
Überschreiten der eingestellten
Geschwindigkeit ...........................180 Deaktivierung ...............................180
TEMPOMAT – JE NACH
AUSSTATTUNG ...................................180
Aktivierung ...................................181
Einstellen einer gewünschten
Geschwindigkeit ...........................181 Wiederaufnahme der
Geschwindigkeit ..........................181 Deaktivierung ..............................181
20_MP_UG_DE_EU_t.book Page 8

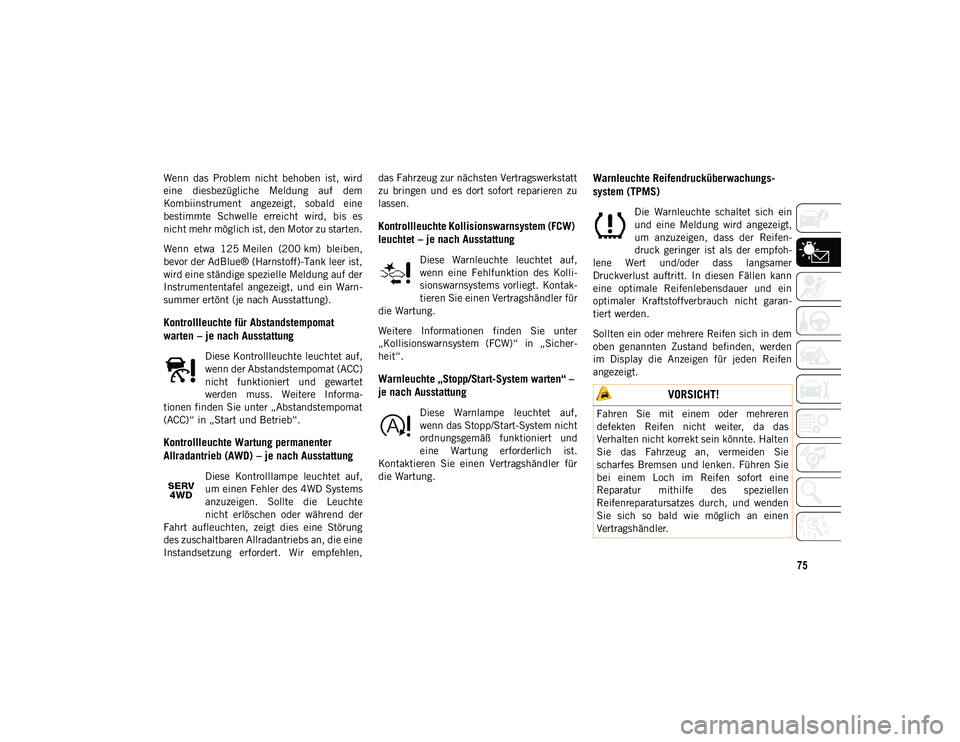

75
Wenn das Problem nicht behoben ist, wird
eine diesbezügliche Meldung auf dem
Kombiinstrument angezeigt, sobald eine
bestimmte Schwelle erreicht wird, bis es
nicht mehr möglich ist, den Motor zu starten.
Wenn etwa 125 Meilen (200 km) bleiben,bevor der AdBlue® (Harnstoff)-Tank leer ist,
wird eine ständige spezielle Meldung auf der
Instrumententafel angezeigt, und ein Warn-
summer ertönt (je nach Ausstattung).
Kontrollleuchte für Abstandstempomat
warten – je nach Ausstattung
Diese Kontrollleuchte leuchtet auf,
wenn der Abstandstempomat (ACC)
nicht funktioniert und gewartet
werden muss. Weitere Informa-
tionen finden Sie unter „Abstandstempomat
(ACC)“ in „Start und Betrieb“.
Kontrollleuchte Wartung permanenter
Allradantrieb (AWD) – je nach Ausstattung
Diese Kontrolllampe leuchtet auf,
um einen Fehler des 4WD Systems
anzuzeigen. Sollte die Leuchte
nicht erlöschen oder während der
Fahrt aufleuchten, zeigt dies eine Störung
des zuschaltbaren Allradantriebs an, die eine
Instandsetzung erfordert. Wir empfehlen, das Fahrzeug zur nächsten Vertragswerkstatt
zu bringen und es dort sofort reparieren zu
lassen.
Kontrollleuchte Kollisionswarnsystem (FCW)
leuchtet – je nach Ausstattung
Diese Warnleuchte leuchtet auf,
wenn eine Fehlfunktion des Kolli-
sionswarnsystems vorliegt. Kontak-
tieren Sie einen Vertragshändler für
die Wartung.
Weitere Informationen finden Sie unter
„Kollisionswarnsystem (FCW)“ in „Sicher-
heit“.
Warnleuchte „Stopp/Start-System warten“ –
je nach Ausstattung
Diese Warnlampe leuchtet auf,
wenn das Stopp/Start-System nicht
ordnungsgemäß funktioniert und
eine Wartung erforderlich ist.
Kontaktieren Sie einen Vertragshändler für
die Wartung.
Warnleuchte Reifendrucküberwachungs -
system (TPMS)
Die Warnleuchte schaltet sich ein
und eine Meldung wird angezeigt,
um anzuzeigen, dass der Reifen-
druck geringer ist als der empfoh-
lene Wert und/oder dass langsamer
Druckverlust auftritt. In diesen Fällen kann
eine optimale Reifenlebensdauer und ein
optimaler Kraftstoffverbrauch nicht garan-
tiert werden.
Sollten ein oder mehrere Reifen sich in dem
oben genannten Zustand befinden, werden
im Display die Anzeigen für jeden Reifen
angezeigt.
VORSICHT!
Fahren Sie mit einem oder mehreren
defekten Reifen nicht weiter, da das
Verhalten nicht korrekt sein könnte. Halten
Sie das Fahrzeug an, vermeiden Sie
scharfes Bremsen und lenken. Führen Sie
bei einem Loch im Reifen sofort eine
Reparatur mithilfe des speziellen
Reifenreparatursatzes durch, und wenden
Sie sich so bald wie möglich an einen
Vertragshändler.
20_MP_UG_DE_EU_t.book Page 75

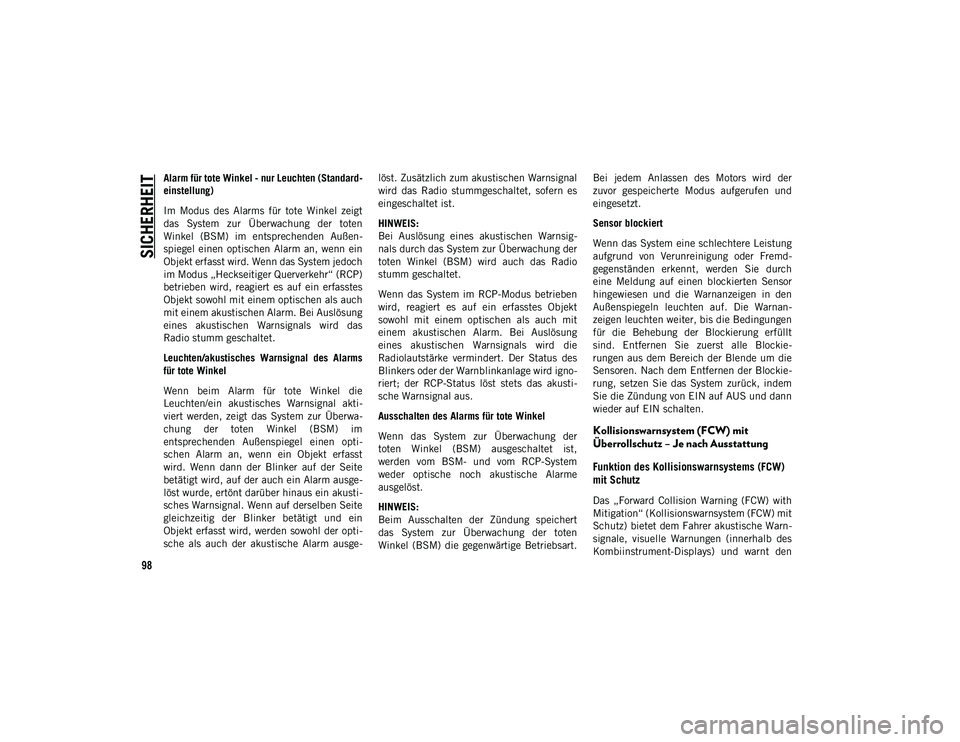

SICHERHEIT
98
Alarm für tote Winkel - nur Leuchten (Standard-
einstellung)
Im Modus des Alarms für tote Winkel zeigt
das System zur Überwachung der toten
Winkel (BSM) im entsprechenden Außen-
spiegel einen optischen Alarm an, wenn ein
Objekt erfasst wird. Wenn das System jedoch
im Modus „Heckseitiger Querverkehr“ (RCP)
betrieben wird, reagiert es auf ein erfasstes
Objekt sowohl mit einem optischen als auch
mit einem akustischen Alarm. Bei Auslösung
eines akustischen Warnsignals wird das
Radio stumm geschaltet.
Leuchten/akustisches Warnsignal des Alarms
für tote Winkel
Wenn beim Alarm für tote Winkel die
Leuchten/ein akustisches Warnsignal akti-
viert werden, zeigt das System zur Überwa-
chung der toten Winkel (BSM) im
entsprechenden Außenspiegel einen opti-
schen Alarm an, wenn ein Objekt erfasst
wird. Wenn dann der Blinker auf der Seite
betätigt wird, auf der auch ein Alarm ausge-
löst wurde, ertönt darüber hinaus ein akusti-
sches Warnsignal. Wenn auf derselben Seite
gleichzeitig der Blinker betätigt und ein
Objekt erfasst wird, werden sowohl der opti-
sche als auch der akustische Alarm ausge- löst. Zusätzlich zum akustischen Warnsignal
wird das Radio stummgeschaltet, sofern es
eingeschaltet ist.
HINWEIS:
Bei Auslösung eines akustischen Warnsig-
nals durch das System zur Überwachung der
toten Winkel (BSM) wird auch das Radio
stumm geschaltet.
Wenn das System im RCP-Modus betrieben
wird, reagiert es auf ein erfasstes Objekt
sowohl mit einem optischen als auch mit
einem akustischen Alarm. Bei Auslösung
eines akustischen Warnsignals wird die
Radiolautstärke vermindert. Der Status des
Blinkers oder der Warnblinkanlage wird igno-
riert; der RCP-Status löst stets das akusti-
sche Warnsignal aus.
Ausschalten des Alarms für tote Winkel
Wenn das System zur Überwachung der
toten Winkel (BSM) ausgeschaltet ist,
werden vom BSM- und vom RCP-System
weder optische noch akustische Alarme
ausgelöst.
HINWEIS:
Beim Ausschalten der Zündung speichert
das System zur Überwachung der toten
Winkel (BSM) die gegenwärtige Betriebsart.Bei jedem Anlassen des Motors wird der
zuvor gespeicherte Modus aufgerufen und
eingesetzt.
Sensor blockiert
Wenn das System eine schlechtere Leistung
aufgrund von Verunreinigung oder Fremd-
gegenständen erkennt, werden Sie durch
eine Meldung auf einen blockierten Sensor
hingewiesen und die Warnanzeigen in den
Außenspiegeln leuchten auf. Die Warnan-
zeigen leuchten weiter, bis die Bedingungen
für die Behebung der Blockierung erfüllt
sind. Entfernen Sie zuerst alle Blockie-
rungen aus dem Bereich der Blende um die
Sensoren. Nach dem Entfernen der Blockie-
rung, setzen Sie das System zurück, indem
Sie die Zündung von EIN auf AUS und dann
wieder auf EIN schalten.
Kollisionswarnsystem (FCW) mit
Überrollschutz – Je nach Ausstattung
Funktion des Kollisionswarnsystems (FCW)
mit Schutz
Das „Forward Collision Warning (FCW) with
Mitigation“ (Kollisionswarnsystem (FCW) mit
Schutz) bietet dem Fahrer akustische Warn-
signale, visuelle Warnungen (innerhalb des
Kombiinstrument-Displays) und warnt den
20_MP_UG_DE_EU_t.book Page 98

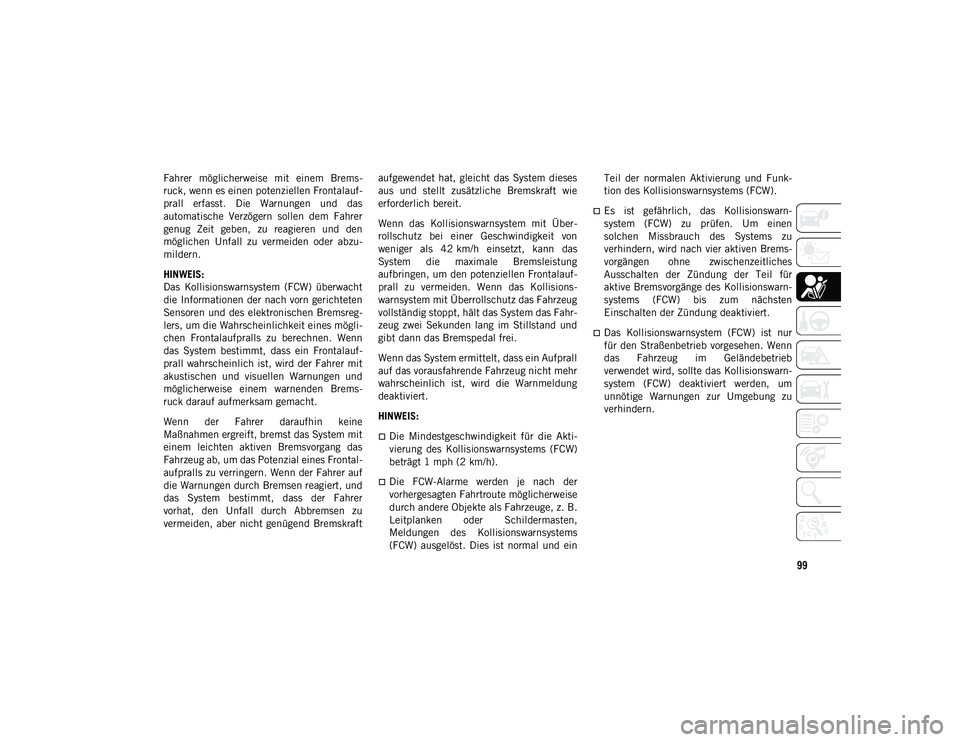

99
Fahrer möglicherweise mit einem Brems-
ruck, wenn es einen potenziellen Frontalauf-
prall erfasst. Die Warnungen und das
automatische Verzögern sollen dem Fahrer
genug Zeit geben, zu reagieren und den
möglichen Unfall zu vermeiden oder abzu-
mildern.
HINWEIS:
Das Kollisionswarnsystem (FCW) überwacht
die Informationen der nach vorn gerichteten
Sensoren und des elektronischen Bremsreg-
lers, um die Wahrscheinlichkeit eines mögli-
chen Frontalaufpralls zu berechnen. Wenn
das System bestimmt, dass ein Frontalauf-
prall wahrscheinlich ist, wird der Fahrer mit
akustischen und visuellen Warnungen und
möglicherweise einem warnenden Brems-
ruck darauf aufmerksam gemacht.
Wenn der Fahrer daraufhin keine
Maßnahmen ergreift, bremst das System mit
einem leichten aktiven Bremsvorgang das
Fahrzeug ab, um das Potenzial eines Frontal-
aufpralls zu verringern. Wenn der Fahrer auf
die Warnungen durch Bremsen reagiert, und
das System bestimmt, dass der Fahrer
vorhat, den Unfall durch Abbremsen zu
vermeiden, aber nicht genügend Bremskraftaufgewendet hat, gleicht das System dieses
aus und stellt zusätzliche Bremskraft wie
erforderlich bereit.
Wenn das Kollisionswarnsystem mit Über-
rollschutz bei einer Geschwindigkeit von
weniger als 42 km/h einsetzt, kann das
System die maximale Bremsleistung
aufbringen, um den potenziellen Frontalauf-
prall zu vermeiden. Wenn das Kollisions-
warnsystem mit Überrollschutz das Fahrzeug
vollständig stoppt, hält das System das Fahr-
zeug zwei Sekunden lang im Stillstand und
gibt dann das Bremspedal frei.
Wenn das System ermittelt, dass ein Aufprall
auf das vorausfahrende Fahrzeug nicht mehr
wahrscheinlich ist, wird die Warnmeldung
deaktiviert.
HINWEIS:
Die Mindestgeschwindigkeit für die Akti-
vierung des Kollisionswarnsystems (FCW)
beträgt 1 mph (2 km/h).
Die FCW-Alarme werden je nach der
vorhergesagten Fahrtroute möglicherweise
durch andere Objekte als Fahrzeuge, z. B.
Leitplanken oder Schildermasten,
Meldungen des Kollisionswarnsystems
(FCW) ausgelöst. Dies ist normal und einTeil der normalen Aktivierung und Funk-
tion des Kollisionswarnsystems (FCW).
Es ist gefährlich, das Kollisionswarn-
system (FCW) zu prüfen. Um einen
solchen Missbrauch des Systems zu
verhindern, wird nach vier aktiven Brems-
vorgängen ohne zwischenzeitliches
Ausschalten der Zündung der Teil für
aktive Bremsvorgänge des Kollisionswarn-
systems (FCW) bis zum nächsten
Einschalten der Zündung deaktiviert.
Das Kollisionswarnsystem (FCW) ist nur
für den Straßenbetrieb vorgesehen. Wenn
das Fahrzeug im Geländebetrieb
verwendet wird, sollte das Kollisionswarn-
system (FCW) deaktiviert werden, um
unnötige Warnungen zur Umgebung zu
verhindern.
20_MP_UG_DE_EU_t.book Page 99

SICHERHEIT
100

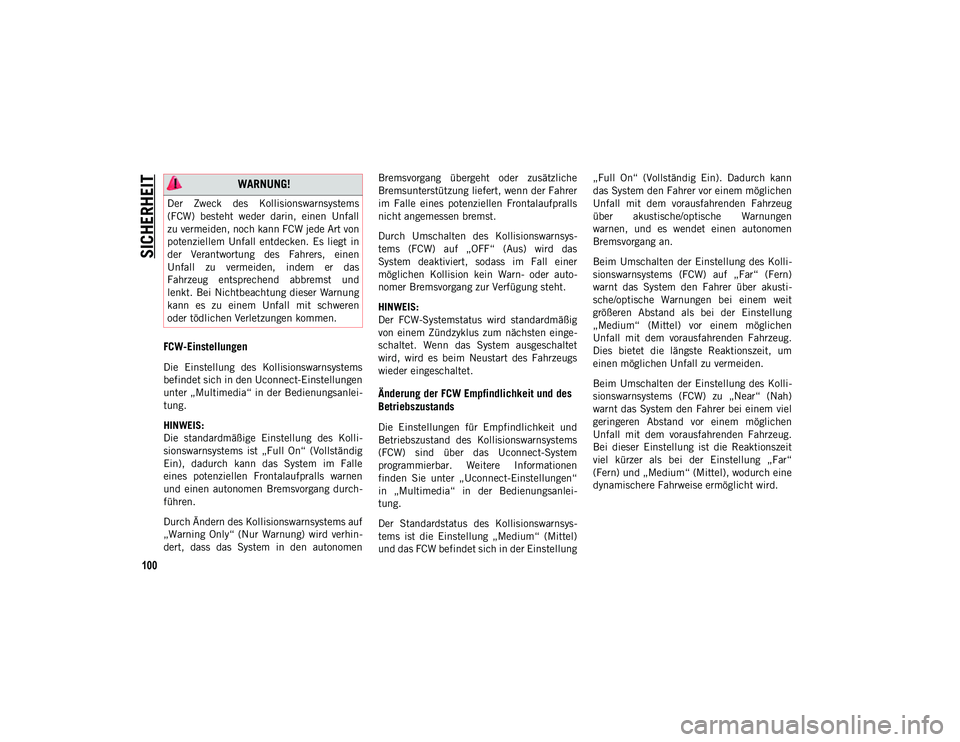

FCW-Einstellungen
Die Einstellung des Kollisionswarnsystems
befindet sich in den Uconnect-Einstellungen
unter „Multimedia“ in der Bedienungsanlei-
tung.
HINWEIS:
Die standardmäßige Einstellung des Kolli-
sionswarnsystems ist „Full On“ (Vollständig
Ein), dadurch kann das System im Falle
eines potenziellen Frontalaufpralls warnen
und einen autonomen Bremsvorgang durch-
führen.
Durch Ändern des Kollisionswarnsystems auf
„Warning Only“ (Nur Warnung) wird verhin-
dert, dass das System in den autonomenBremsvorgang übergeht oder zusätzliche
Bremsunterstützung liefert, wenn der Fahrer
im Falle eines potenziellen Frontalaufpralls
nicht angemessen bremst.
Durch Umschalten des Kollisionswarnsys-
tems (FCW) auf „OFF“ (Aus) wird das
System deaktiviert, sodass im Fall einer
möglichen Kollision kein Warn- oder auto-
nomer Bremsvorgang zur Verfügung steht.
HINWEIS:
Der FCW-Systemstatus wird standardmäßig
von einem Zündzyklus zum nächsten einge-
schaltet. Wenn das System ausgeschaltet
wird, wird es beim Neustart des Fahrzeugs
wieder eingeschaltet.
Änderung der FCW Empfindlichkeit und des
Betriebszustands
Die Einstellungen für Empfindlichkeit und
Betriebszustand des Kollisionswarnsystems
(FCW) sind über das Uconnect-System
programmierbar. Weitere Informationen
finden Sie unter „Uconnect-Einstellungen“
in „Multimedia“ in der Bedienungsanlei-
tung.
Der Standardstatus des Kollisionswarnsys-
tems ist die Einstellung „Medium“ (Mittel)
und das FCW befindet sich in der Einstellung„Full On“ (Vollständig Ein). Dadurch kann
das System den Fahrer vor einem möglichen
Unfall mit dem vorausfahrenden Fahrzeug
über akustische/optische Warnungen
warnen, und es wendet einen autonomen
Bremsvorgang an.
Beim Umschalten der Einstellung des Kolli-
sionswarnsystems (FCW) auf „Far“ (Fern)
warnt das System den Fahrer über akusti-
sche/optische Warnungen bei einem weit
größeren Abstand als bei der Einstellung
„Medium“ (Mittel) vor einem möglichen
Unfall mit dem vorausfahrenden Fahrzeug.
Dies bietet die längste Reaktionszeit, um
einen möglichen Unfall zu vermeiden.
Beim Umschalten der Einstellung des Kolli-
sionswarnsystems (FCW) zu „Near“ (Nah)
warnt das System den Fahrer bei einem viel
geringeren Abstand vor einem möglichen
Unfall mit dem vorausfahrenden Fahrzeug.
Bei dieser Einstellung ist die Reaktionszeit
viel kürzer als bei der Einstellung „Far“
(Fern) und „Medium“ (Mittel), wodurch eine
dynamischere Fahrweise ermöglicht wird.
WARNUNG!
Der Zweck des Kollisionswarnsystems
(FCW) besteht weder darin, einen Unfall
zu vermeiden, noch kann FCW jede Art von
potenziellem Unfall entdecken. Es liegt in
der Verantwortung des Fahrers, einen
Unfall zu vermeiden, indem er das
Fahrzeug entsprechend abbremst und
lenkt. Bei Nichtbeachtung dieser Warnung
kann es zu einem Unfall mit schweren
oder tödlichen Verletzungen kommen.
20_MP_UG_DE_EU_t.book Page 100

101

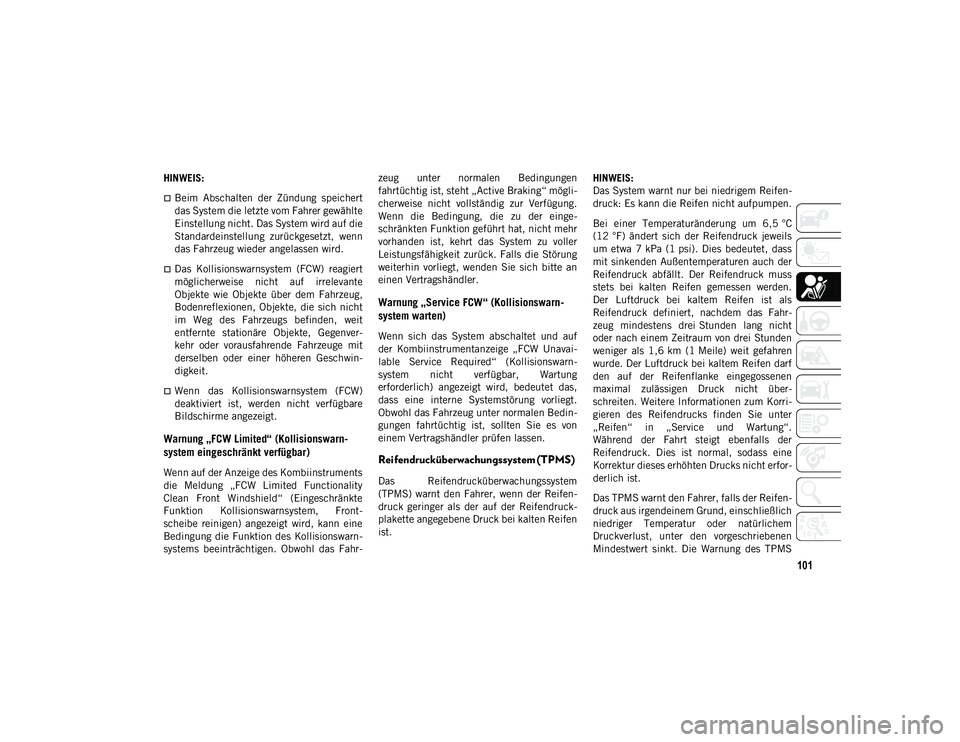

HINWEIS:
Beim Abschalten der Zündung speichert
das System die letzte vom Fahrer gewählte
Einstellung nicht. Das System wird auf die
Standardeinstellung zurückgesetzt, wenn
das Fahrzeug wieder angelassen wird.
Das Kollisionswarnsystem (FCW) reagiert
möglicherweise nicht auf irrelevante
Objekte wie Objekte über dem Fahrzeug,
Bodenreflexionen, Objekte, die sich nicht
im Weg des Fahrzeugs befinden, weit
entfernte stationäre Objekte, Gegenver-
kehr oder vorausfahrende Fahrzeuge mit
derselben oder einer höheren Geschwin-
digkeit.
Wenn das Kollisionswarnsystem (FCW)
deaktiviert ist, werden nicht verfügbare
Bildschirme angezeigt.
Warnung „FCW Limited“ (Kollisionswarn-
system eingeschränkt verfügbar)
Wenn auf der Anzeige des Kombiinstruments
die Meldung „FCW Limited Functionality
Clean Front Windshield“ (Eingeschränkte
Funktion Kollisionswarnsystem, Front-
scheibe reinigen) angezeigt wird, kann eine
Bedingung die Funktion des Kollisionswarn-
systems beeinträchtigen. Obwohl das Fahr- zeug unter normalen Bedingungen
fahrtüchtig ist, steht „Active Braking“ mögli-
cherweise nicht vollständig zur Verfügung.
Wenn die Bedingung, die zu der einge-
schränkten Funktion geführt hat, nicht mehr
vorhanden ist, kehrt das System zu voller
Leistungsfähigkeit zurück. Falls die Störung
weiterhin vorliegt, wenden Sie sich bitte an
einen Vertragshändler.
Warnung „Service FCW“ (Kollisionswarn
-
system warten)
Wenn sich das System abschaltet und auf
der Kombiinstrumentanzeige „FCW Unavai-
lable Service Required“ (Kollisionswarn-
system nicht verfügbar, Wartung
erforderlich) angezeigt wird, bedeutet das,
dass eine interne Systemstörung vorliegt.
Obwohl das Fahrzeug unter normalen Bedin-
gungen fahrtüchtig ist, sollten Sie es von
einem Vertragshändler prüfen lassen.
Reifendrucküberwachungssystem (TPMS)
Das Reifendrucküberwachungssystem
(TPMS) warnt den Fahrer, wenn der Reifen-
druck geringer als der auf der Reifendruck-
plakette angegebene Druck bei kalten Reifen
ist. HINWEIS:
Das System warnt nur bei niedrigem Reifen-
druck: Es kann die Reifen nicht aufpumpen.
Bei einer Temperaturänderung um 6,5 °C
(12 °F) ändert sich der Reifendruck jeweils
um etwa 7 kPa (1 psi). Dies bedeutet, dass
mit sinkenden Außentemperaturen auch der
Reifendruck abfällt. Der Reifendruck muss
stets bei kalten Reifen gemessen werden.
Der Luftdruck bei kaltem Reifen ist als
Reifendruck definiert, nachdem das Fahr-
zeug mindestens drei Stunden lang nicht
oder nach einem Zeitraum von drei Stunden
weniger als 1,6 km (1 Meile) weit gefahren
wurde. Der Luftdruck bei kaltem Reifen darf
den auf der Reifenflanke eingegossenen
maximal zulässigen Druck nicht über-
schreiten. Weitere Informationen zum Korri-
gieren des Reifendrucks finden Sie unter
„Reifen“ in „Service und Wartung“.
Während der Fahrt steigt ebenfalls der
Reifendruck. Dies ist normal, sodass eine
Korrektur dieses erhöhten Drucks nicht erfor-
derlich ist.
Das TPMS warnt den Fahrer, falls der Reifen-
druck aus irgendeinem Grund, einschließlich
niedriger Temperatur oder natürlichem
Druckverlust, unter den vorgeschriebenen
Mindestwert sinkt. Die Warnung des TPMS
20_MP_UG_DE_EU_t.book Page 101
