Page 271 of 348

269

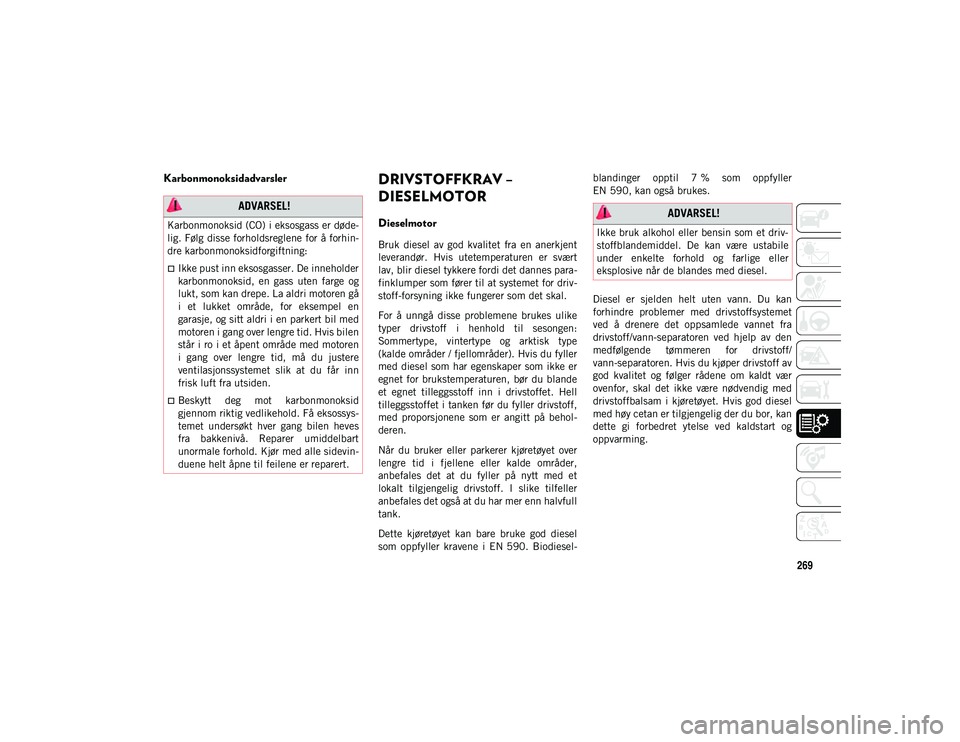

Karbonmonoksidadvarsler DRIVSTOFFKRAV –
DIESELMOTOR
Dieselmotor
Bruk diesel av god kvalitet fra en anerkjent
leverandør. Hvis utetemperaturen er svært
lav, blir diesel tykkere fordi det dannes para-
finklumper som fører til at systemet for driv -
stoff-forsyning ikke fungerer som det skal.
For å unngå disse problemene brukes ulike
typer drivstoff i henhold til sesongen:
Sommertype, vintertype og arktisk type
(kalde områder / fjellområder). Hvis du fyller
med diesel som har egenskaper som ikke er
egnet for brukstemperaturen, bør du blande
et egnet tilleggsstoff inn i drivstoffet. Hell
tilleggsstoffet i tanken før du fyller drivstoff,
med proporsjonene som er angitt på behol -
deren.
Når du bruker eller parkerer kjøretøyet over
lengre tid i fjellene eller kalde områder,
anbefales det at du fyller på nytt med et
lokalt tilgjengelig drivstoff. I slike tilfeller
anbefales det også at du har mer enn halvfull
tank.
Dette kjøretøyet kan bare bruke god diesel
som oppfyller kravene i EN 590. Biodiesel- blandinger opptil 7 % som oppfyller
EN 590, kan også brukes.
Diesel er sjelden helt uten vann. Du kan
forhindre problemer med drivstoffsystemet
ved å drenere det oppsamlede vannet fra
drivstoff/vann-separatoren ved hjelp av den
medfølgende tømmeren for drivstoff/
vann-separatoren. Hvis du kjøper drivstoff av
god kvalitet og følger rådene om kaldt vær
ovenfor, skal det ikke være nødvendig med
drivstoffbalsam i kjøretøyet. Hvis god diesel
med høy cetan er tilgjengelig der du bor, kan
dette gi forbedret ytelse ved kaldstart og
oppvarming.
ADVARSEL!
Karbonmonoksid (CO) i eksosgass er døde
-
lig. Følg disse forholdsreglene for å forhin -
dre karbonmonoksidforgiftning:
Ikke pust inn eksosgasser. De inneholder
karbonmonoksid, en gass uten farge og
lukt, som kan drepe. La aldri motoren gå
i et lukket område, for eksempel en
garasje, og sitt aldri i en parkert bil med
motoren i gang over lengre tid. Hvis bilen
står i ro i et åpent område med motoren
i gang over lengre tid, må du justere
ventilasjonssystemet slik at du får inn
frisk luft fra utsiden.
Beskytt deg mot karbonmonoksid
gjennom riktig vedlikehold. Få eksossys-
temet undersøkt hver gang bilen heves
fra bakkenivå. Reparer umiddelbart
unormale forhold. Kjør med alle sidevin -
duene helt åpne til feilene er reparert.
ADVARSEL!
Ikke bruk alkohol eller bensin som et driv -
stoffblandemiddel. De kan være ustabile
under enkelte forhold og farlige eller
eksplosive når de blandes med diesel.
20_MP_UG_NO_EU_t.book Page 269
Page 272 of 348

TEKNISKE SPESIFIKASJONER
270

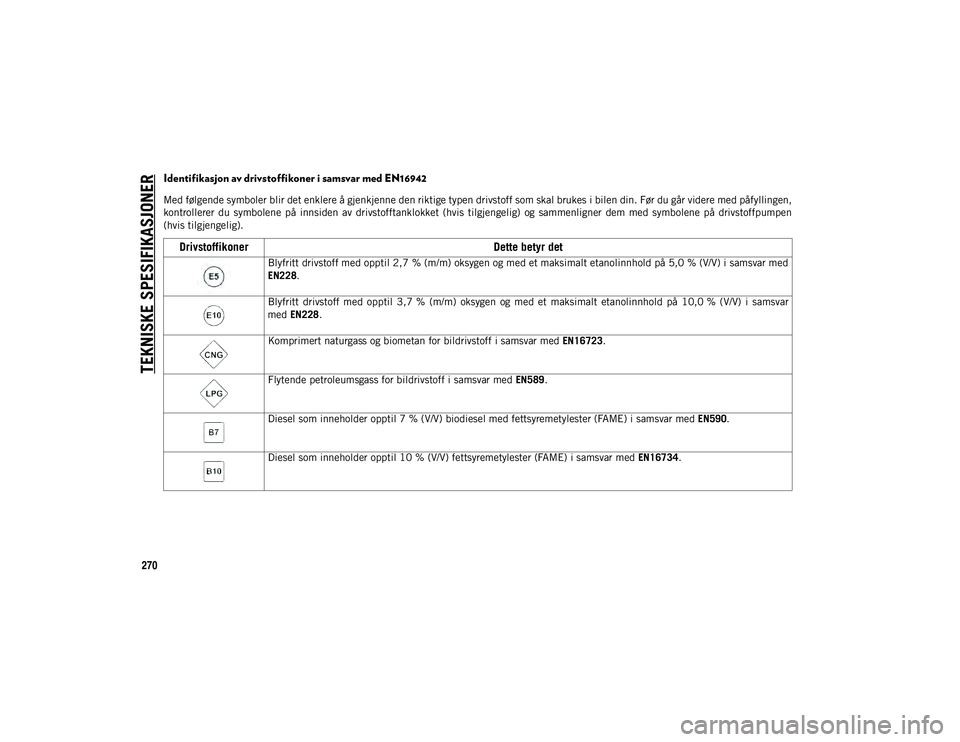

Identifikasjon av drivstoffikoner i samsvar med EN16942
Med følgende symboler blir det enklere å gjenkjenne den riktige typen drivstoff som skal brukes i bilen din. Før du går videre med påfyllingen,
kontrollerer du symbolene på innsiden av drivstofftanklokket (hvis tilgjengelig) og sammenligner dem med symbolene på drivstoffpumpen
(hvis tilgjengelig).
DrivstoffikonerDette betyr det
Blyfritt drivstoff med opptil 2,7 % (m/m) oksygen og med et maksimalt etanolinnhold på 5,0 % (V/V) i samsvar med
EN228.
Blyfritt drivstoff med opptil 3,7 % (m/m) oksygen og med et maksimalt etanolinnhold på 10,0 % (V/V) i samsvar
med EN228 .
Komprimert naturgass og biometan for bildrivstoff i samsvar med EN16723.
Flytende petroleumsgass for bildrivstoff i samsvar med EN589.
Diesel som inneholder opptil 7 % (V/V) biodiesel med fettsyremetylester (FAME) i samsvar med EN590.
Diesel som inneholder opptil 10 % (V/V) fettsyremetylester (FAME) i samsvar med EN16734.
20_MP_UG_NO_EU_t.book Page 270
Page 273 of 348

271

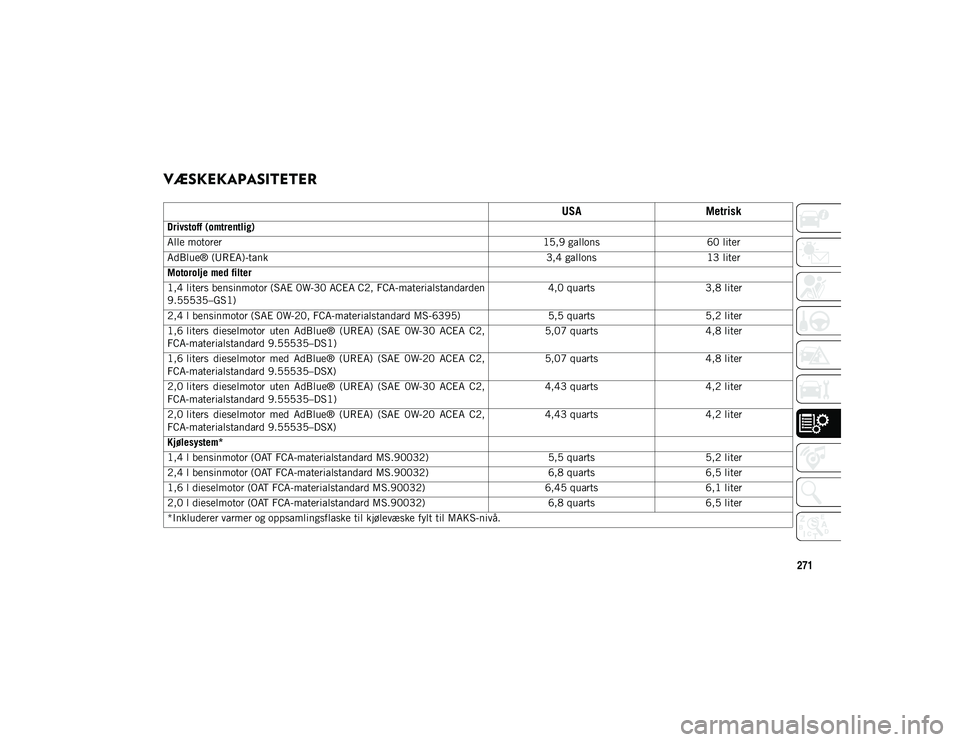

VÆSKEKAPASITETER
USAMetrisk
Drivstoff (omtrentlig)
Alle motorer 15,9 gallons60 liter
AdBlue® (UREA)-tank 3,4 gallons13 liter
Motorolje med filter
1,4 liters bensinmotor (SAE 0W-30 ACEA C2, FCA-materialstandarden
9.55535–GS1) 4,0 quarts
3,8 liter
2,4 l bensinmotor (SAE 0W-20, FCA-materialstandard MS-6395) 5,5 quarts5,2 liter
1,6 liters dieselmotor uten AdBlue® (UREA) (SAE 0W-30 ACEA C2,
FCA-materialstandard 9.55535–DS1) 5,07 quarts
4,8 liter
1,6 liters dieselmotor med AdBlue® (UREA) (SAE 0W-20 ACEA C2,
FCA-materialstandard 9.55535–DSX) 5,07 quarts
4,8 liter
2,0 liters dieselmotor uten AdBlue® (UREA) (SAE 0W-30 ACEA C2,
FCA-materialstandard 9.55535–DS1) 4,43 quarts
4,2 liter
2,0 liters dieselmotor med AdBlue® (UREA) (SAE 0W-20 ACEA C2,
FCA-materialstandard 9.55535–DSX) 4,43 quarts
4,2 liter
Kjølesystem*
1,4 l bensinmotor (OAT FCA-materialstandard MS.90032) 5,5 quarts5,2 liter
2,4 l bensinmotor (OAT FCA-materialstandard MS.90032) 6,8 quarts6,5 liter
1,6 l dieselmotor (OAT FCA-materialstandard MS.90032) 6,45 quarts6,1 liter
2,0 l dieselmotor (OAT FCA-materialstandard MS.90032) 6,8 quarts6,5 liter
*Inkluderer varmer og oppsamlingsflaske til kjølevæske fylt til MAKS-nivå.
20_MP_UG_NO_EU_t.book Page 271
Page 274 of 348

TEKNISKE SPESIFIKASJONER
272

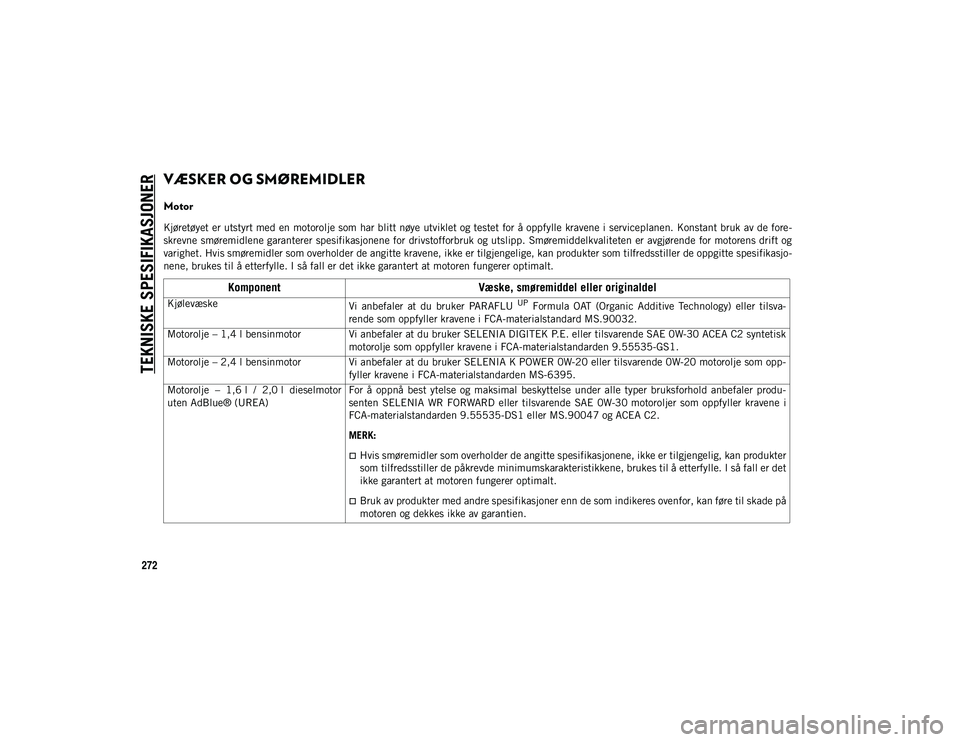

VÆSKER OG SMØREMIDLER
Motor
Kjøretøyet er utstyrt med en motorolje som har blitt nøye utviklet og testet for å oppfylle kravene i serviceplanen. Konstant bruk av de fore-
skrevne smøremidlene garanterer spesifikasjonene for drivstofforbruk og utslipp. Smøremiddelkvaliteten er avgjørende for motorens drift og
varighet. Hvis smøremidler som overholder de angitte kravene, ikke er tilgjengelige, kan produkter som tilfredsstiller de oppgitte spesifikasjo -
nene, brukes til å etterfylle. I så fall er det ikke garantert at motoren fungerer optimalt.
Komponent Væske, smøremiddel eller originaldel
Kjølevæske
Vi anbefaler at du bruker PARAFLU UP Formula OAT (Organic Additive Technology) eller tilsva -
rende som oppfyller kravene i FCA-materialstandard MS.90032.
Motorolje – 1,4 l bensinmotor Vi anbefaler at du bruker SELENIA DIGITEK P.E. eller tilsvarende SAE 0W-30 ACEA C2 syntetisk motorolje som oppfyller kravene i FCA-materialstandarden 9.55535-GS1.
Motorolje – 2,4 l bensinmotor Vi anbefaler at du bruker SELENIA K POWER 0W-20 eller tilsvarende 0W-20 motorolje som opp -
fyller kravene i FCA-materialstandarden MS-6395.
Motorolje – 1,6 l / 2,0 l dieselmotor
uten AdBlue® (UREA) For å oppnå best ytelse og maksimal beskyttelse under alle typer bruksforhold anbefaler produ
-
senten SELENIA WR FORWARD eller tilsvarende SAE 0W-30 motoroljer som oppfyller kravene i
FCA-materialstandarden 9.55535-DS1 eller MS.90047 og ACEA C2.
MERK:
Hvis smøremidler som overholder de angitte spesifikasjonene, ikke er tilgjengelig, kan produkter
som tilfredsstiller de påkrevde minimumskarakteristikkene, brukes til å etterfylle. I så fall er det
ikke garantert at motoren fungerer optimalt.
Bruk av produkter med andre spesifikasjoner enn de som indikeres ovenfor, kan føre til skade på
motoren og dekkes ikke av garantien.
20_MP_UG_NO_EU_t.book Page 272
Page 275 of 348

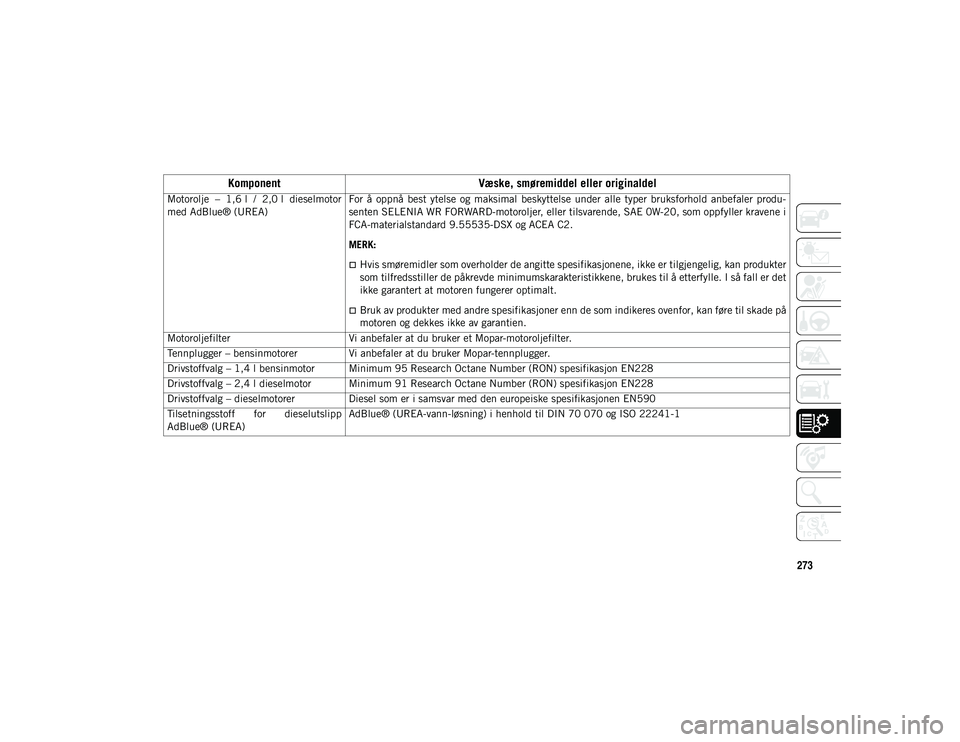

273
Motorolje – 1,6 l / 2,0 l dieselmotor
med AdBlue® (UREA)For å oppnå best ytelse og maksimal beskyttelse under alle typer bruksforhold anbefaler produ
-
senten SELENIA WR FORWARD-motoroljer, eller tilsvarende, SAE 0W-20, som oppfyller kravene i
FCA-materialstandard 9.55535-DSX og ACEA C2.
MERK:
Hvis smøremidler som overholder de angitte spesifikasjonene, ikke er tilgjengelig, kan produkter
som tilfredsstiller de påkrevde minimumskarakteristikkene, brukes til å etterfylle. I så fall er det
ikke garantert at motoren fungerer optimalt.
Bruk av produkter med andre spesifikasjoner enn de som indikeres ovenfor, kan føre til skade på
motoren og dekkes ikke av garantien.
Motoroljefilter Vi anbefaler at du bruker et Mopar-motoroljefilter.
Tennplugger – bensinmotorer Vi anbefaler at du bruker Mopar-tennplugger.
Drivstoffvalg – 1,4 l bensinmotor Minimum 95 Research Octane Number (RON) spesifikasjon EN228
Drivstoffvalg – 2,4 l dieselmotor Minimum 91 Research Octane Number (RON) spesifikasjon EN228
Drivstoffvalg – dieselmotorer Diesel som er i samsvar med den europeiske spesifikasjonen EN590
Tilsetningsstoff for dieselutslipp
AdBlue® (UREA) AdBlue® (UREA-vann-løsning) i henhold til DIN 70 070 og ISO 22241-1
Komponent
Væske, smøremiddel eller originaldel
20_MP_UG_NO_EU_t.book Page 273
Page 276 of 348

TEKNISKE SPESIFIKASJONER
274
(Fortsatt)

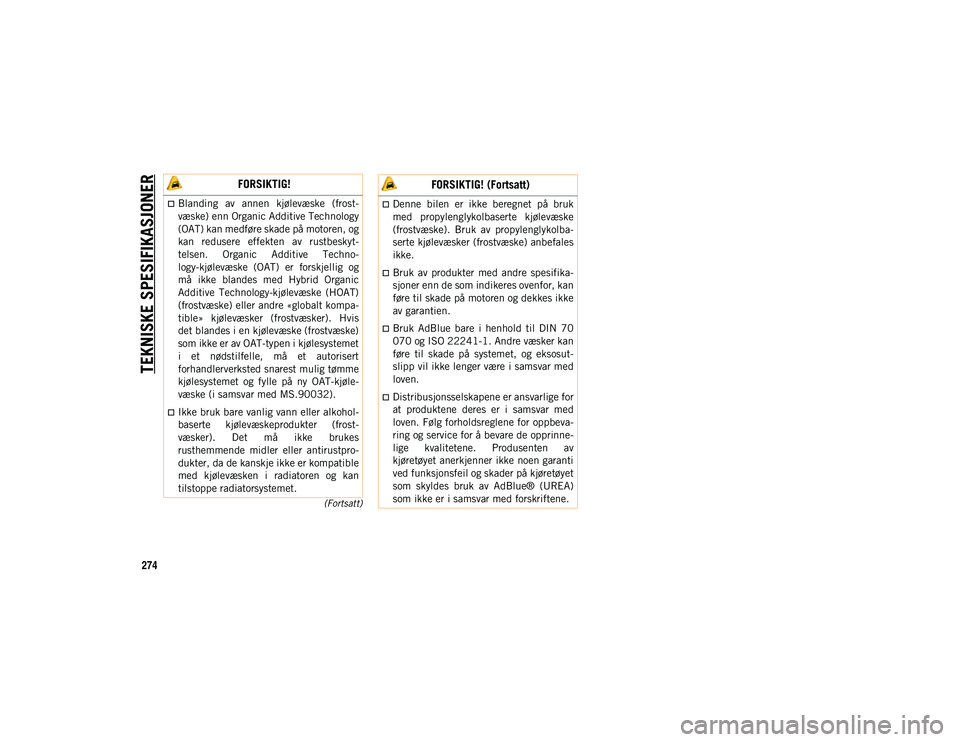

FORSIKTIG!
Blanding av annen kjølevæske (frost-
væske) enn Organic Additive Technology
(OAT) kan medføre skade på motoren, og
kan redusere effekten av rustbeskyt -
telsen. Organic Additive Techno-
logy-kjølevæske (OAT) er forskjellig og
må ikke blandes med Hybrid Organic
Additive Technology-kjølevæske (HOAT)
(frostvæske) eller andre «globalt kompa-
tible» kjølevæsker (frostvæsker). Hvis
det blandes i en kjølevæske (frostvæske)
som ikke er av OAT-typen i kjølesystemet
i et nødstilfelle, må et autorisert
forhandlerverksted snarest mulig tømme
kjølesystemet og fylle på ny OAT-kjøle-
væske (i samsvar med MS.90032).
Ikke bruk bare vanlig vann eller alkohol -
baserte kjølevæskeprodukter (frost -
væsker). Det må ikke brukes
rusthemmende midler eller antirustpro-
dukter, da de kanskje ikke er kompatible
med kjølevæsken i radiatoren og kan
tilstoppe radiatorsystemet.
Denne bilen er ikke beregnet på bruk
med propylenglykolbaserte kjølevæske
(frostvæske). Bruk av propylenglykolba-
serte kjølevæsker (frostvæske) anbefales
ikke.
Bruk av produkter med andre spesifika-
sjoner enn de som indikeres ovenfor, kan
føre til skade på motoren og dekkes ikke
av garantien.
Bruk AdBlue bare i henhold til DIN 70
070 og ISO 22241-1. Andre væsker kan
føre til skade på systemet, og eksosut -
slipp vil ikke lenger være i samsvar med
loven.
Distribusjonsselskapene er ansvarlige for
at produktene deres er i samsvar med
loven. Følg forholdsreglene for oppbeva-
ring og service for å bevare de opprinne-
lige kvalitetene. Produsenten av
kjøretøyet anerkjenner ikke noen garanti
ved funksjonsfeil og skader på kjøretøyet
som skyldes bruk av AdBlue® (UREA)
som ikke er i samsvar med forskriftene.
FORSIKTIG! (Fortsatt)
20_MP_UG_NO_EU_t.book Page 274
Page 277 of 348

275

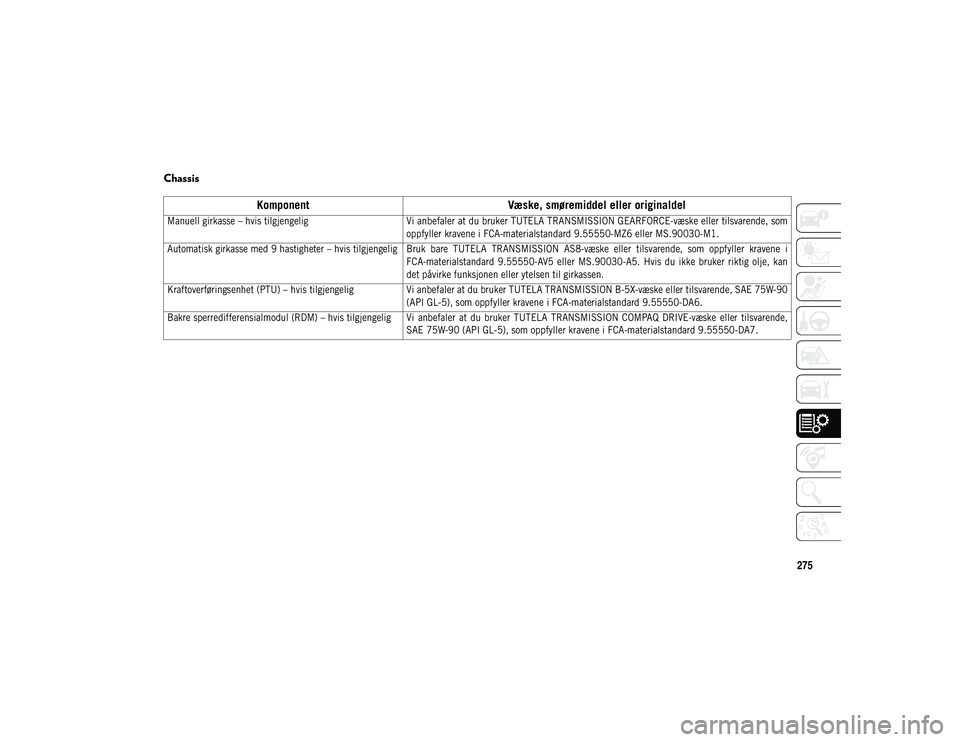

Chassis
KomponentVæske, smøremiddel eller originaldel
Manuell girkasse – hvis tilgjengelig Vi anbefaler at du bruker TUTELA TRANSMISSION GEARFORCE-væske eller tilsvarende, som
oppfyller kravene i FCA-materialstandard 9.55550-MZ6 eller MS.90030-M1.
Automatisk girkasse med 9 hastigheter – hvis tilgjengelig Bruk bare TUTELA TRANSMISSION AS8-væske eller tilsvarende, som oppfyller kravene i FCA-materialstandard 9.55550-AV5 eller MS.90030-A5. Hvis du ikke bruker riktig olje, kan
det påvirke funksjonen eller ytelsen til girkassen.
Kraftoverføringsenhet (PTU) – hvis tilgjengelig Vi anbefaler at du bruker TUTELA TRANSMISSION B-5X-væske eller tilsvarende, SAE 75W-90
(API GL-5), som oppfyller kravene i FCA-materialstandard 9.55550-DA6.
Bakre sperredifferensialmodul (RDM) – hvis tilgjengelig Vi anbefaler at du bruker TUTELA TRANSMISSION COMPAQ DRIVE-væske eller tilsvarende, SAE 75W-90 (API GL-5), som oppfyller kravene i FCA-materialstandard 9.55550-DA7.
20_MP_UG_NO_EU_t.book Page 275
Page 278 of 348

TEKNISKE SPESIFIKASJONER
276

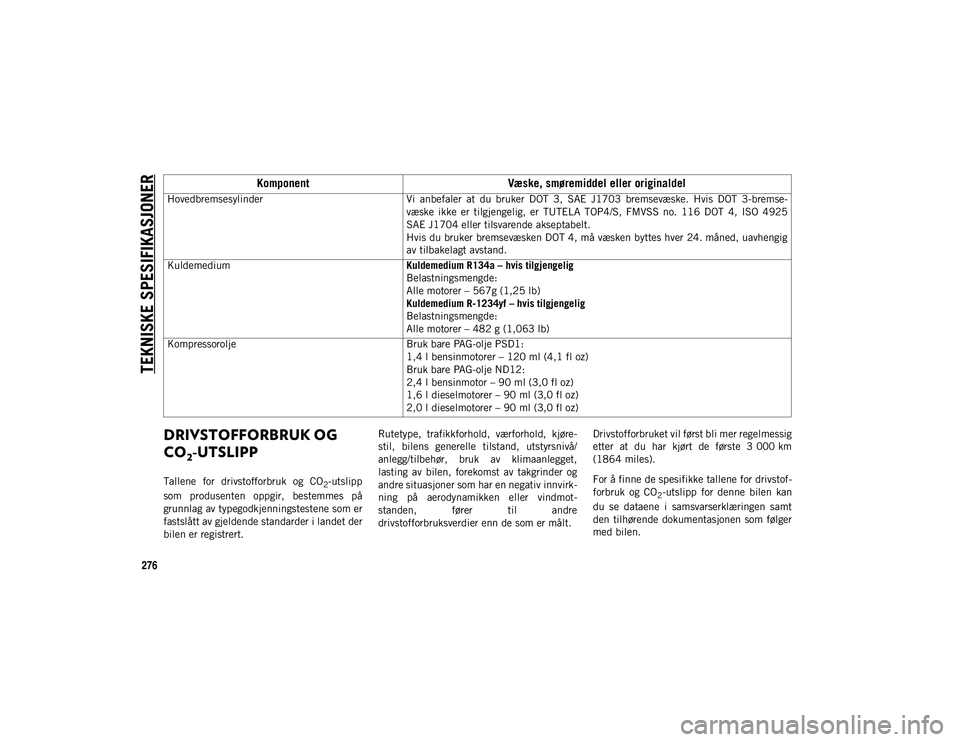

DRIVSTOFFORBRUK OG
CO
2-UTSLIPP
Tallene for drivstofforbruk og CO2-utslipp
som produsenten oppgir, bestemmes på
grunnlag av typegodkjenningstestene som er
fastslått av gjeldende standarder i landet der
bilen er registrert. Rutetype, trafikkforhold, værforhold, kjøre
-
stil, bilens generelle tilstand, utstyrsnivå/
anlegg/tilbehør, bruk av klimaanlegget,
lasting av bilen, forekomst av takgrinder og
andre situasjoner som har en negativ innvirk -
ning på aerodynamikken eller vindmot -
standen, fører til andre
drivstofforbruksverdier enn de som er målt. Drivstofforbruket vil først bli mer regelmessig
etter at du har kjørt de første 3 000 km
(1864 miles).
For å finne de spesifikke tallene for drivstof
-
forbruk og CO
2-utslipp for denne bilen kan
du se dataene i samsvarserklæringen samt
den tilhørende dokumentasjonen som følger
med bilen.
Hovedbremsesylinder
Vi anbefaler at du bruker DOT 3, SAE J1703 bremsevæske. Hvis DOT 3-bremse -
væske ikke er tilgjengelig, er TUTELA TOP4/S, FMVSS no. 116 DOT 4, ISO 4925
SAE J1704 eller tilsvarende akseptabelt.
Hvis du bruker bremsevæsken DOT 4, må væsken byttes hver 24. måned, uavhengig
av tilbakelagt avstand.
Kuldemedium Kuldemedium R134a – hvis tilgjengelig
Belastningsmengde:
Alle motorer – 567g (1,25 lb)
Kuldemedium R-1234yf – hvis tilgjengelig
Belastningsmengde:
Alle motorer – 482 g (1,063 lb)
Kompressorolje Bruk bare PAG-olje PSD1:
1,4 l bensinmotorer – 120 ml (4,1 fl oz)
Bruk bare PAG-olje ND12:
2,4 l bensinmotor – 90 ml (3,0 fl oz)
1,6 l dieselmotorer – 90 ml (3,0 fl oz)
2,0 l dieselmotorer – 90 ml (3,0 fl oz)
Komponent Væske, smøremiddel eller originaldel
20_MP_UG_NO_EU_t.book Page 276
Page 279 of 348

277

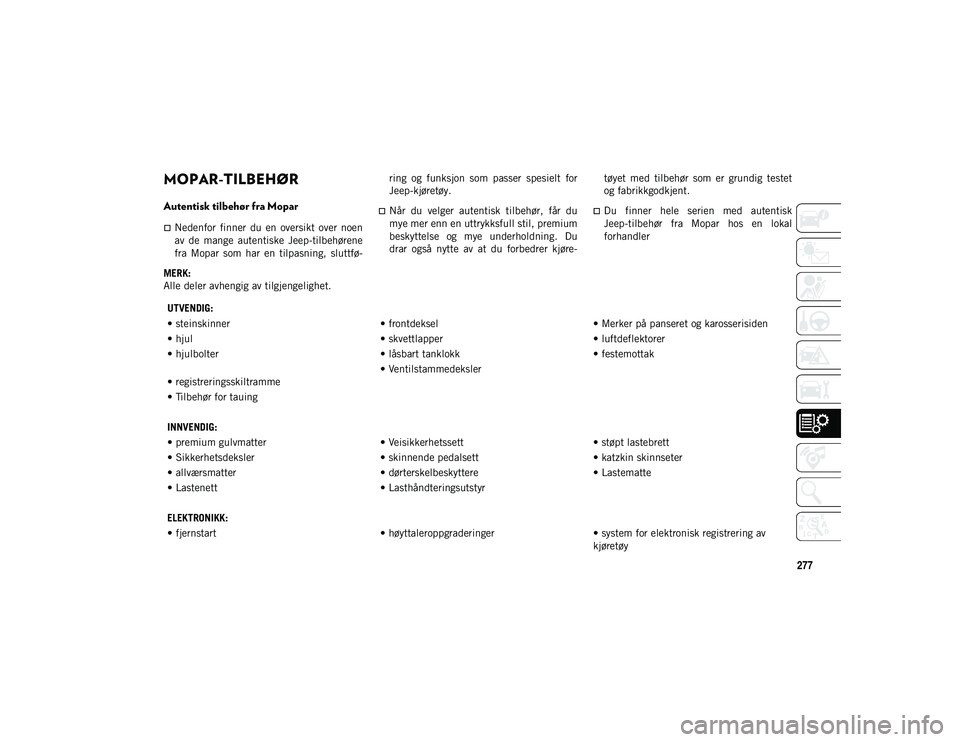

MOPAR-TILBEHØR
Autentisk tilbehør fra Mopar
Nedenfor finner du en oversikt over noen
av de mange autentiske Jeep-tilbehørene
fra Mopar som har en tilpasning, sluttfø-ring og funksjon som passer spesielt for
Jeep-kjøretøy.
Når du velger autentisk tilbehør, får du
mye mer enn en uttrykksfull stil, premium
beskyttelse og mye underholdning. Du
drar også nytte av at du forbedrer kjøre-
tøyet med tilbehør som er grundig testet
og fabrikkgodkjent.Du finner hele serien med autentisk
Jeep-tilbehør fra Mopar hos en lokal
forhandler
MERK:
Alle deler avhengig av tilgjengelighet. UTVENDIG:
• steinskinner • frontdeksel• Merker på panseret og karosserisiden
• hjul • skvettlapper• luftdeflektorer
• hjulbolter • låsbart tanklokk• festemottak
• registreringsskiltramme • Ventilstammedeksler
• Tilbehør for tauing
INNVENDIG:
• premium gulvmatter • Veisikkerhetssett• støpt lastebrett
• Sikkerhetsdeksler • skinnende pedalsett• katzkin skinnseter
• allværsmatter • dørterskelbeskyttere• Lastematte
• Lastenett • Lasthåndteringsutstyr
ELEKTRONIKK:
• fjernstart • høyttaleroppgraderinger• system for elektronisk registrering av
kjøretøy
20_MP_UG_NO_EU_t.book Page 277
Page 280 of 348

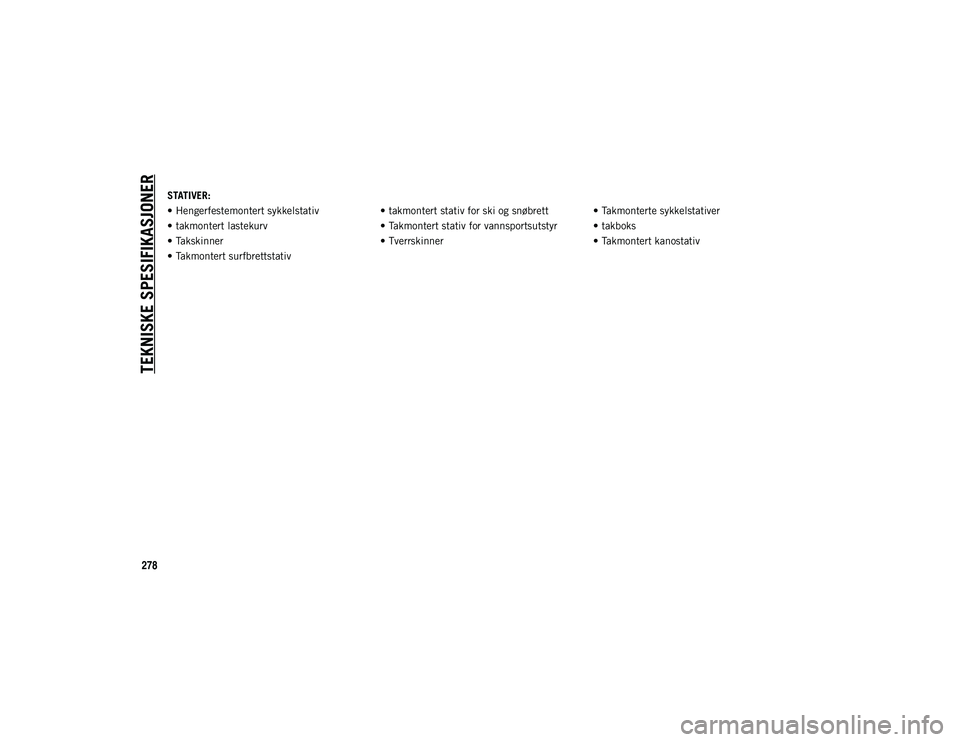

TEKNISKE SPESIFIKASJONER
278
STATIVER:
• Hengerfestemontert sykkelstativ• takmontert stativ for ski og snøbrett • Takmonterte sykkelstativer
• takmontert lastekurv • Takmontert stativ for vannsportsutstyr • takboks
• Takskinner • Tverrskinner• Takmontert kanostativ
• Takmontert surfbrettstativ
20_MP_UG_NO_EU_t.book Page 278
