JEEP COMPASS 2020 Knjižica s uputama za uporabu i održavanje (in Croatian)

69
Pretvarač napona – ako je ugrađen

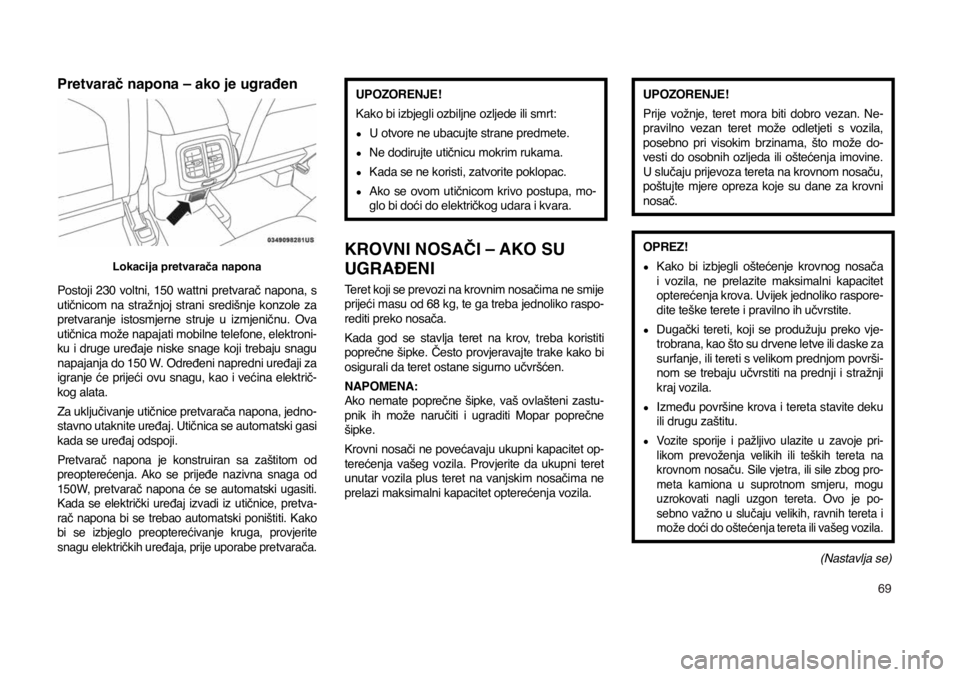

Lokacija pretvarača napona
Postoji 230 voltni, 150 wattni pretvarač napona, s
utičnicom na stražnjoj strani središnje konzole za
pretvaranje istosmjerne struje u izmjeničnu. Ova
utičnica može napajati mobilne telefone, elektroni
-ku i druge uređaje niske snage koji trebaju snagu
napajanja do 150 W. Određeni napredni uređaji za
igranje će prijeći ovu snagu, kao i većina električ
-kog alata.
Za uključivanje utičnice pretvarača napona, jedno
-stavno utaknite uređaj. Utičnica se automatski gasi
kada se uređaj odspoji.
Pretvarač napona je konstruiran sa zaštitom od
preopterećenja. Ako se prijeđe nazivna snaga od
150W, pretvarač napona će se automatski ugasiti.
Kada se električki uređaj izvadi iz utičnice, pretva
-rač napona bi se trebao automatski poništiti. Kako
bi se izbjeglo preopterećivanje kruga, provjerite
snagu električkih uređaja, prije uporabe pretvarača.
UPOZORENJE!
Kako bi izbjegli ozbiljne ozljede ili smrt:

●U otvore ne ubacujte strane predmete.

●Ne dodirujte utičnicu mokrim rukama.

●Kada se ne koristi, zatvorite poklopac.

●Ako se ovom utičnicom krivo postupa, mo-glo bi doći do električkog udara i kvara.
KROVNI NOSAČI – AKO SU
UGRAĐENI
Teret koji se prevozi na krovnim nosačima ne smije
prijeći masu od 68 kg, te ga treba jednoliko raspo-rediti preko nosača.
Kada god se stavlja teret na krov, treba koristiti
poprečne šipke. Često provjeravajte trake kako bi
osigurali da teret ostane sigurno učvršćen.
NAPOMENA:
Ako nemate poprečne šipke, vaš ovlašteni zastu
-pnik ih može naručiti i ugraditi Mopar poprečne
šipke.
Krovni nosači ne povećavaju ukupni kapacitet op
-terećenja vašeg vozila. Provjerite da ukupni teret
unutar vozila plus teret na vanjskim nosačima ne
prelazi maksimalni kapacitet opterećenja vozila.
UPOZORENJE!
Prije vožnje, teret mora biti dobro vezan. Ne
-pravilno vezan teret može odletjeti s vozila,
posebno pri visokim brzinama, što može do-vesti do osobnih ozljeda ili oštećenja imovine.
U slučaju prijevoza tereta na krovnom nosaču,
poštujte mjere opreza koje su dane za krovni
nosač.
OPREZ!

●Kako bi izbjegli oštećenje krovnog nosača
i vozila, ne prelazite maksimalni kapacitet
opterećenja krova. Uvijek jednoliko raspore
-dite teške terete i pravilno ih učvrstite.

●Dugački tereti, koji se produžuju preko vje-trobrana, kao što su drvene letve ili daske za
surfanje, ili tereti s velikom prednjom površi-nom se trebaju učvrstiti na prednji i stražnji
kraj vozila.

●Između površine krova i tereta stavite deku
ili drugu zaštitu.

●Vozite sporije i pažljivo ulazite u zavoje pri-likom prevoženja velikih ili teških tereta na
krovnom nosaču. Sile vjetra, ili sile zbog pro-meta kamiona u suprotnom smjeru, mogu
uzrokovati nagli uzgon tereta. Ovo je po-sebno važno u slučaju velikih, ravnih tereta i
može doći do oštećenja tereta ili vašeg vozila.
(Nastavlja se)

70
OPREZ! (Nastavak)

●Teret treba uvijek prvo učvrstiti za poprečne
šipke, te po potrebi s trakama za vezanje.
Trake se koriste samo kao dodatno učvr
-šćenje. Nemojte koristiti trake s preskočnim
mehanizmom zatezanja. Često provjera-vajte trake kako bi bili sigurni da teret ostaje
učvršćen.

71

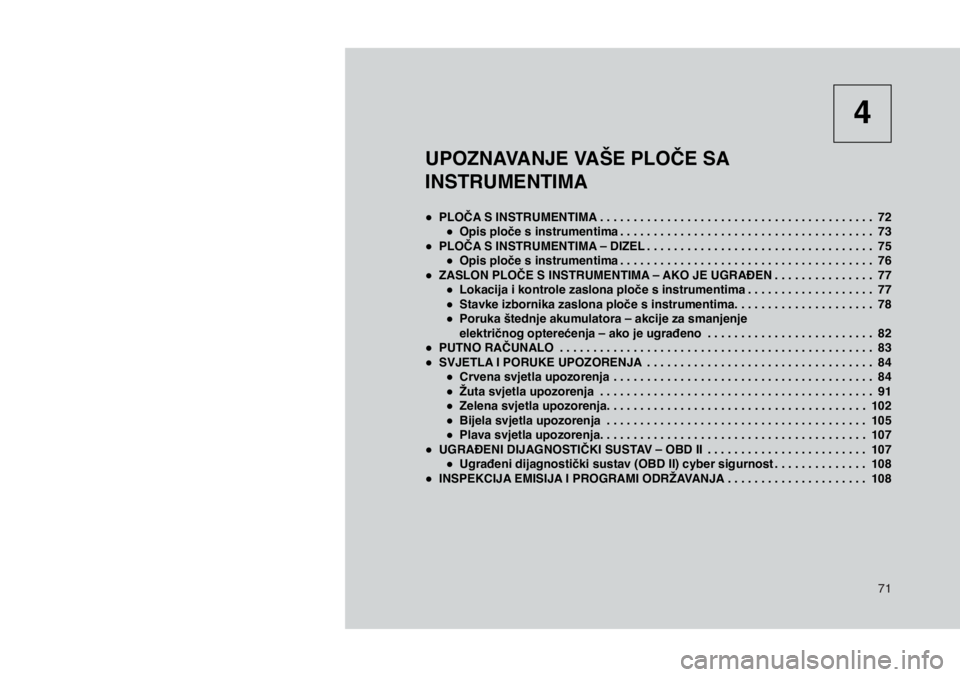

UPOZNAVANJE VAŠE PLOČE SA
INSTRUMENTIMA

● PLOČA S INSTRUMENTIMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

● Opis ploče s instrumentima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

● PLOČA S INSTRUMENTIMA – DIZEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

● Opis ploče s instrumentima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

● ZASLON PLOČE S INSTRUMENTIMA – AKO JE UGRAĐEN . . . . . . . . . . . . . . .77

● Lokacija i kontrole zaslona ploče s instrumentima . . . . . . . . . . . . . . . . . . . 77

● Stavke izbornika zaslona ploče s instrumentima . . . . . . . . . . . . . . . . . . . . . 78

● Poruka štednje akumulatora – akcije za smanjenje
električnog opterećenja – ako je ugrađeno . . . . . . . . . . . . . . . . . . . . . . . . .82

● PUTNO RAČUNALO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

● SVJETLA I PORUKE UPOZORENJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

● Crvena svjetla upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

● Žuta svjetla upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

● Zelena svjetla upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

● Bijela svjetla upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

● Plava svjetla upozorenja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

● UGRAĐENI DIJAGNOSTIČKI SUSTAV – OBD II . . . . . . . . . . . . . . . . . . . . . . . .107

● Ugrađeni dijagnostički sustav (OBD II) cyber sigurnost . . . . . . . . . . . . . .108

● INSPEKCIJA EMISIJA I PROGRAMI ODRŽAVANJA . . . . . . . . . . . . . . . . . . . . .108
4

72
PLOČA S INSTRUMENTIMA

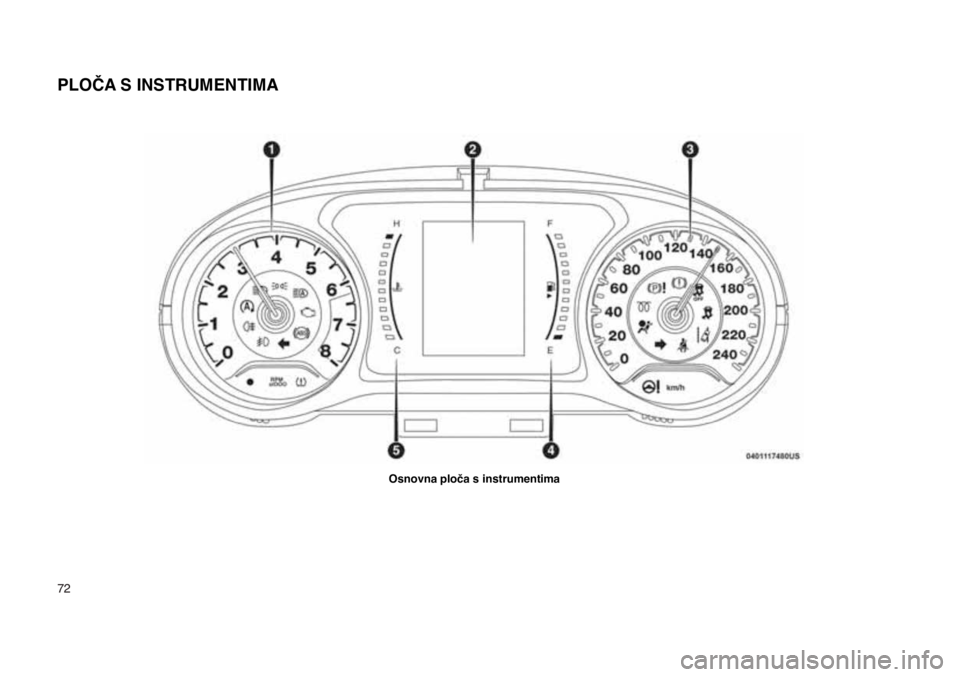

Osnovna ploča s instrumentima

73
Opis ploče s instrumentima
1. Brojač okretaja motora

●Pokazuje broj okretaja motora u minuti (RPM
x 1000). 2.
Zaslon ploče s instrumentima

●Zaslon ploče s instrumentima uključuje inte-raktivni prikaz za vozača. Za dodatne infor-macije pogledajte ”Zaslon ploče s instrumen-tima” u ovom poglavlju. 3.
Brzinomjer

●Pokazuje brzinu kretanja vozila
4. Mjerač razine goriva

●Mjerač pokazuje razinu goriva u spremniku
goriva kada se kontaktni prekidač prebaci u
položaj ON/RUN.

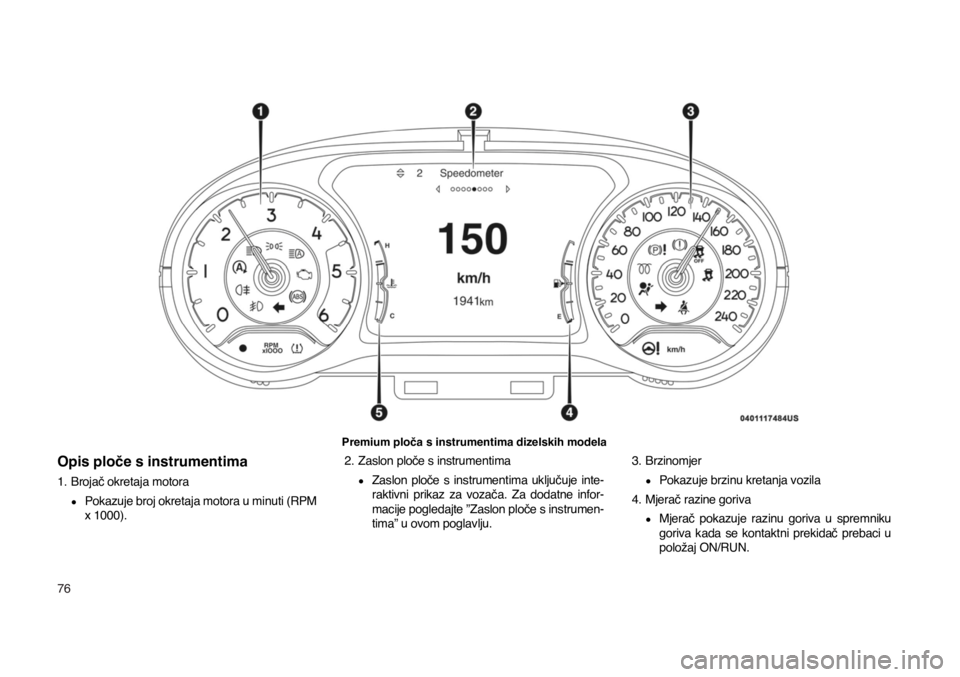

Premium ploča s instrumentima

74

● simbol benzinske stanice pokazuje stranu
na kojoj se nalazi otvor spremnika goriva.
5. Mjerač temperature

●Mjerač temperature pokazuje temperaturu
rashladne tekućine motora. Svako očitanje
unutar normalnog raspona pokazuje da su
-stav hlađenja motora pravilno radi.

●U slučaju vožnje po toplom vremenu ili uz-brdo mjerač će vjerojatno pokazivati višu
temperaturu. Ne smije prijeći gornju granicu
normalnog raspona.
UPOZORENJE!
Vruć sustav hlađenja motora je opasan. Vi
ili druge osobe mogli bi ste se opeći parom
ili rashladnim sredstvom. Ako se vaše vozilo
pregrije, kontaktirajte ovlašteni servis.
OPREZ!
Vožnja s vrućim sustavom hlađenja motora
može oštetiti vaše vozilo. Ako mjerač tempe
-rature pokazuje ”H” zaustavite vozilo. Pustite
da motor radi u praznom hodu i isključite klima
uređaj dok mjerač ne pokaže normalnu tem
-peraturu. Ako mjerač ostane pokazivati ”H”,
odmah ugasite motor i kontaktirajte ovlašteni
servis.
NAPOMENA:
Kod prvog davanja kontakta upalit će se veći
-na svjetla upozorenja.

75
PLOČA S INSTRUMENTIMA - DIZEL
Osnovna ploča s instrumentima dizelskih modela

76

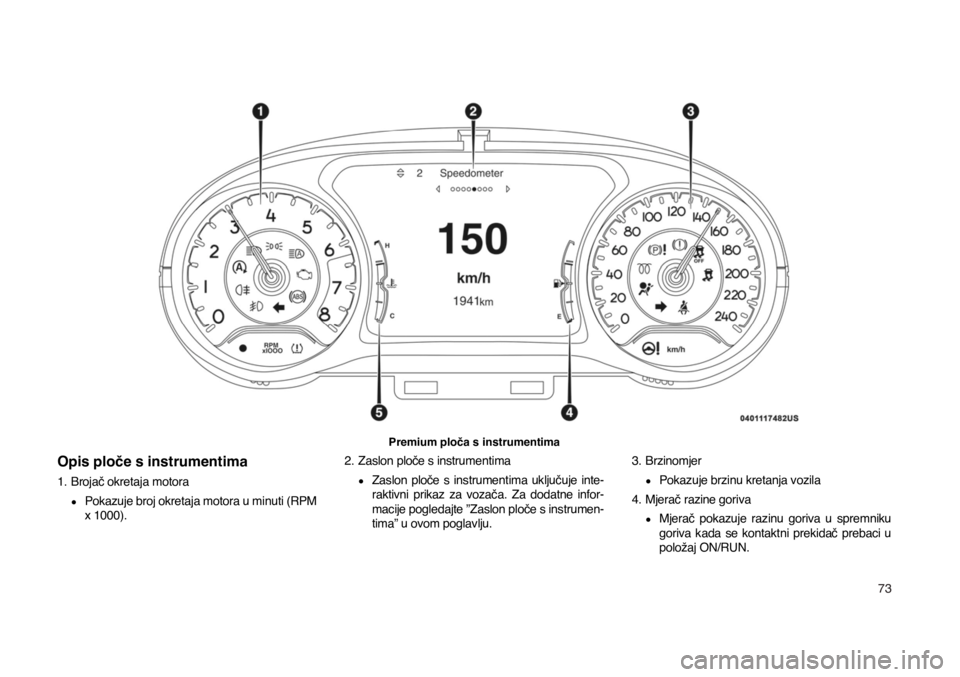

Premium ploča s instrumentima dizelskih modela
Opis ploče s instrumentima
1. Brojač okretaja motora

●Pokazuje broj okretaja motora u minuti (RPM
x 1000). 2.
Zaslon ploče s instrumentima

●Zaslon ploče s instrumentima uključuje inte-raktivni prikaz za vozača. Za dodatne infor-macije pogledajte ”Zaslon ploče s instrumen-tima” u ovom poglavlju. 3.
Brzinomjer

●Pokazuje brzinu kretanja vozila
4. Mjerač razine goriva

●Mjerač pokazuje razinu goriva u spremniku
goriva kada se kontaktni prekidač prebaci u
položaj ON/RUN.

77
simbol benzinske stanice pokazuje stranu na
kojoj se nalazi otvor spremnika goriva.
5. Mjerač temperature

●Mjerač temperature pokazuje temperaturu
rashladne tekućine motora. Svako očitanje
unutar normalnog raspona pokazuje da su
-stav hlađenja motora pravilno radi.

●U slučaju vožnje po toplom vremenu ili uz-brdo mjerač će vjerojatno pokazivati višu
temperaturu. Ne smije prijeći gornju granicu
normalnog raspona.
UPOZORENJE!
Vruć sustav hlađenja motora je opasan. Vi ili
druge osobe mogli bi ste se opeći parom ili
rashladnim sredstvom. Ako se vaše vozilo pre
-grije, kontaktirajte ovlašteni servis.
OPREZ!
Vožnja s vrućim sustavom hlađenja motora
može oštetiti vaše vozilo. Ako mjerač tempe
-rature pokazuje ”H” zaustavite vozilo. Pustite
da motor radi u praznom hodu i isključite klima
uređaj dok mjerač ne pokaže normalnu tem
-peraturu. Ako mjerač ostane pokazivati ”H”,
odmah ugasite motor i kontaktirajte ovlašteni
servis. NAPOMENA:
Kod prvog davanja kontakta upalit će se veći
-na svjetla upozorenja.
ZASLON PLOČE S
INSTRUMENTIMA – AKO JE
UGRAĐEN
Vaše vozilo može biti opremljeno sa zaslonom na
ploči s instrumentima, koji vozaču pruža korisne
informacije. S kontaktnim prekidačem u položaju
STOP/OFF, otvaranje/zatvaranje vrata će aktivirati
ovaj zaslon i prikazati ukupnu kilometražu. Zaslon
na ploči s instrumentima je izveden za prikaz bitnih
informacija o sustavima i značajkama vašeg vozi
-la. Uporabom interaktivnog prikaza na ploči s in-strumentima, ovaj zaslon može prikazati kako su-stavi rade i dati vam upozorenje kada oni ne rade.
Kontrole na upravljaču vam omogućuju prolazak
kroz i ulazak u glavne izbornike i podizbornike.
Možete pristupiti specifičnim informacijama i raditi
odabir i namještanja.
Lokacija i kontrole zaslona ploče s
instrumentima
Zaslon ploče s instrumentima uključuje interaktivni
prikaz za vozača koji se nalazi u sredini ploče s
instrumentima.
Lokacija zaslona osnovne ploče s
instrumentima
Lokacija zaslona premium ploče s instrumentima
Stavke izbornika zaslona ploče s instrumentima
uključuju sljedeće, ako je ugrađeno:

●Brzinomjer

●Informacije o vozilu

●Pomoć za vozača

78

●Potrošnju goriva

●Podatke o putovanju

●Stop/Start funkciju – ako je ugrađena

●Informacije audio sustava

●Spremljene poruke

●Postavke prikaza

●Postavke vozila
Ovaj sustav vozaču omogućuje odabir informaci
-ja pritiskom na sljedeće tipke koje se nalaze na
upravljaču:
Kontrolne tipke zaslona ploče s instrumentima

●Tipka GORE
Kratko pritisnite tipku GORE za po-micanje prema gore kroz glavni iz-bornik i podizbornike.

●Tipka DOLJE
Kratko pritisnite tipku DOLJE za po-micanje prema dolje kroz izbornike i
podizbornike.

●Tipka DESNO
Kratko pritisnite tipku DESNO za pri-stup informacijama na zaslonu ili po-dizbornicima glavnog izbornika.

●Tipka NAZAD/LIJEVO
Pritisnite tipku LIJEVO za pristup in-formacijama ili podizbornicima glav-nog izbornika.

●OK tipka
Pritisnite OK tipku za pristup/odabir informacija ili
podizbornika glavnog izbornika. Pritisnite i držite
OK tipku dvije sekunde za poništavanje prikaza
-nih/odabranih značajki koje se mogu poništiti.
Stavke izbornika zaslona ploče s
instrumentima
NAPOMENA:
Stavke izbornika zaslona ploče s instrumentima
prikazuju se u sredini ploče s instrumentima. Stav
-ke izbornika mogu se razlikovati ovisno o značaj-kama vašeg vozila.
Brzinomjer
Kratko pritisnite tipku gore ili dolje dok se ne pri
-kaže stavka izbornika Speedometer (brzinomjer).
Kratko pritisnite tipku OK za promjenu mjerne jedi-nice brzine iz MPH u km/h, ili obrnuto.
Informacije o vozilu (korisničke značajke)
Kratko pritisnite tipku gore ili dolje dok se ne pri
-kaže stavka izbornika Vehicle Info (informacije o
vozilu). Kratko pritisnite tipke lijevo ili desno za pro-lazak kroz podizbornike i po potrebi slijedite poru-ke na svakom prikazu.
1. Tlak u gumama

●Ako je tlak u svim gumama OK, prikazuje se
ikona vozila s vrijednostima tlaka u svakom
kutu vozila.

●Ako jedna ili više guma ima nizak tlak, s iko-nom vozila prikazuje se poruka ”Inflate Tire to
XX” s vrijednostima tlaka u svakom kutu iko-ne vozila, s vrijednosti gume s niskim tlakom
u različitoj boji od ostalih vrijednosti.
