Page 601 of 993

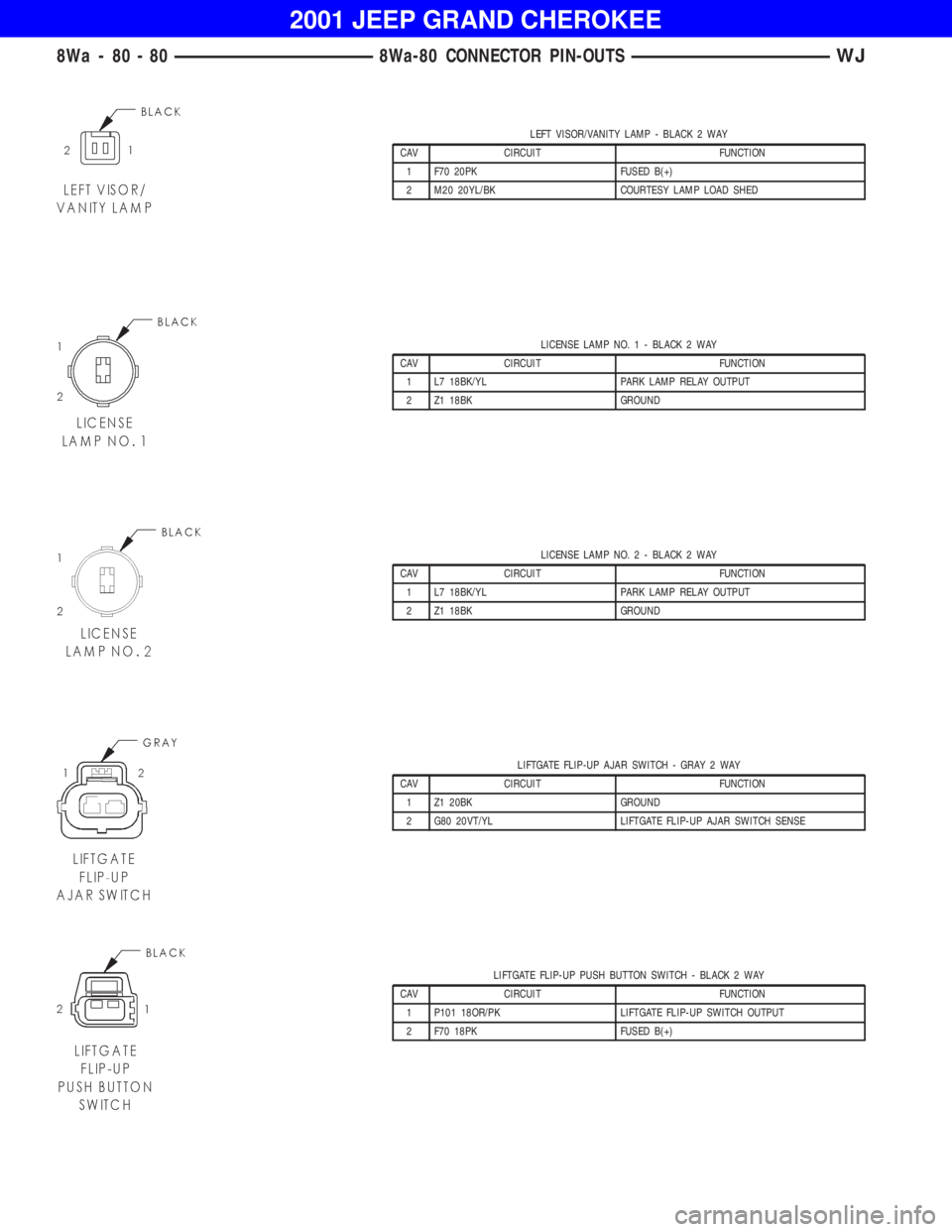

LICENSE LAMP NO. 1 - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 L7 18BK/YL PARK LAMP RELAY OUTPUT
2 Z1 18BK GROUND
LICENSE LAMP NO. 2 - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 L7 18BK/YL PARK LAMP RELAY OUTPUT
2 Z1 18BK GROUND
LIFTGATE FLIP-UP AJAR SWITCH - GRAY 2 WAY
CAV CIRCUIT FUNCTION
1 Z1 20BK GROUND
2 G80 20VT/YL LIFTGATE FLIP-UP AJAR SWITCH SENSE
LIFTGATE FLIP-UP PUSH BUTTON SWITCH - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 P101 18OR/PK LIFTGATE FLIP-UP SWITCH OUTPUT
2 F70 18PK FUSED B(+)
8Wa - 80 - 80 8Wa-80 CONNECTOR PIN-OUTSWJ
Page 602 of 993

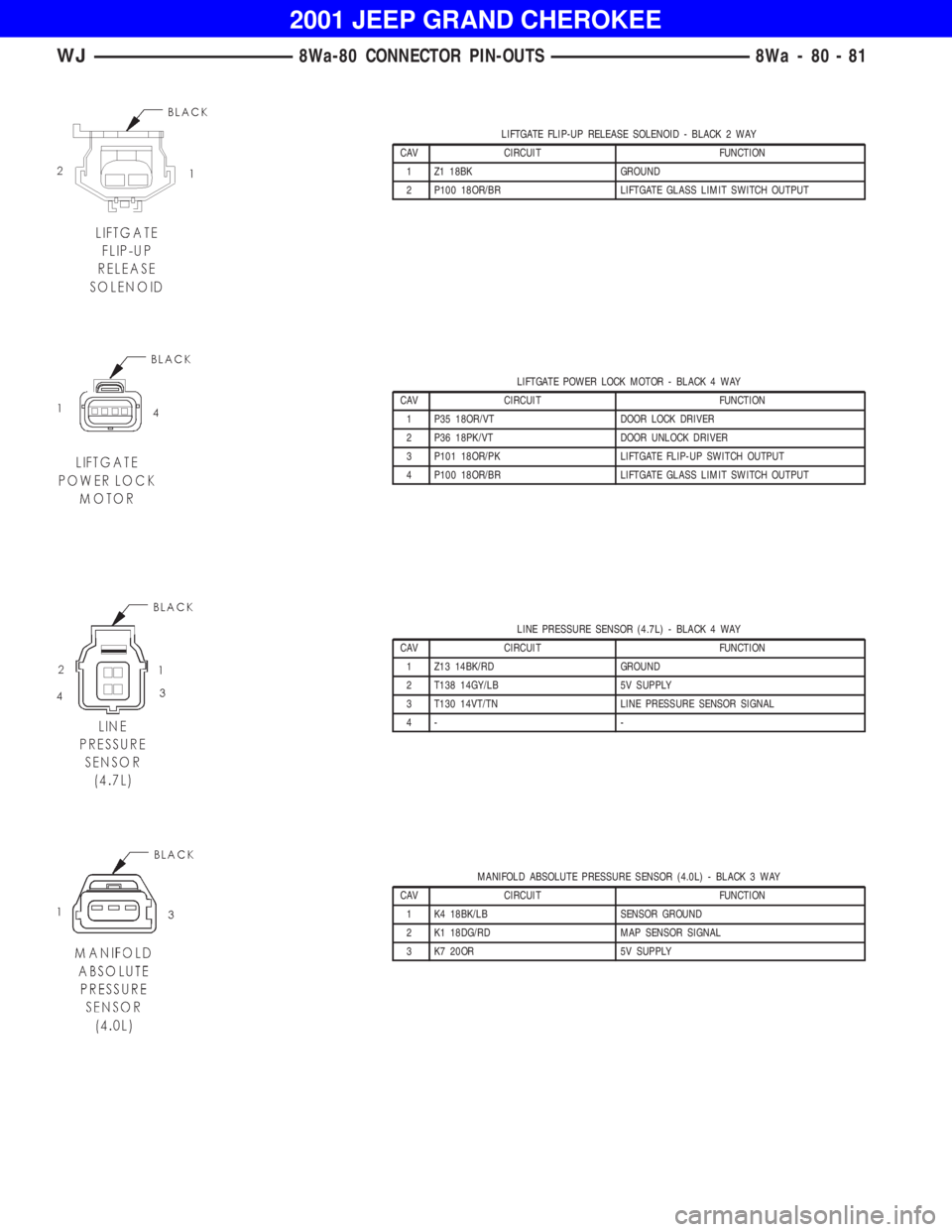

LIFTGATE POWER LOCK MOTOR - BLACK 4 WAY
CAV CIRCUIT FUNCTION
1 P35 18OR/VT DOOR LOCK DRIVER
2 P36 18PK/VT DOOR UNLOCK DRIVER
3 P101 18OR/PK LIFTGATE FLIP-UP SWITCH OUTPUT
4 P100 18OR/BR LIFTGATE GLASS LIMIT SWITCH OUTPUT
LINE PRESSURE SENSOR (4.7L) - BLACK 4 WAY
CAV CIRCUIT FUNCTION
1 Z13 14BK/RD GROUND
2 T138 14GY/LB 5V SUPPLY
3 T130 14VT/TN LINE PRESSURE SENSOR SIGNAL
4- -
MANIFOLD ABSOLUTE PRESSURE SENSOR (4.0L) - BLACK 3 WAY
CAV CIRCUIT FUNCTION
1 K4 18BK/LB SENSOR GROUND
2 K1 18DG/RD MAP SENSOR SIGNAL
3 K7 20OR 5V SUPPLY
WJ8Wa-80 CONNECTOR PIN-OUTS 8Wa - 80 - 81
Page 603 of 993

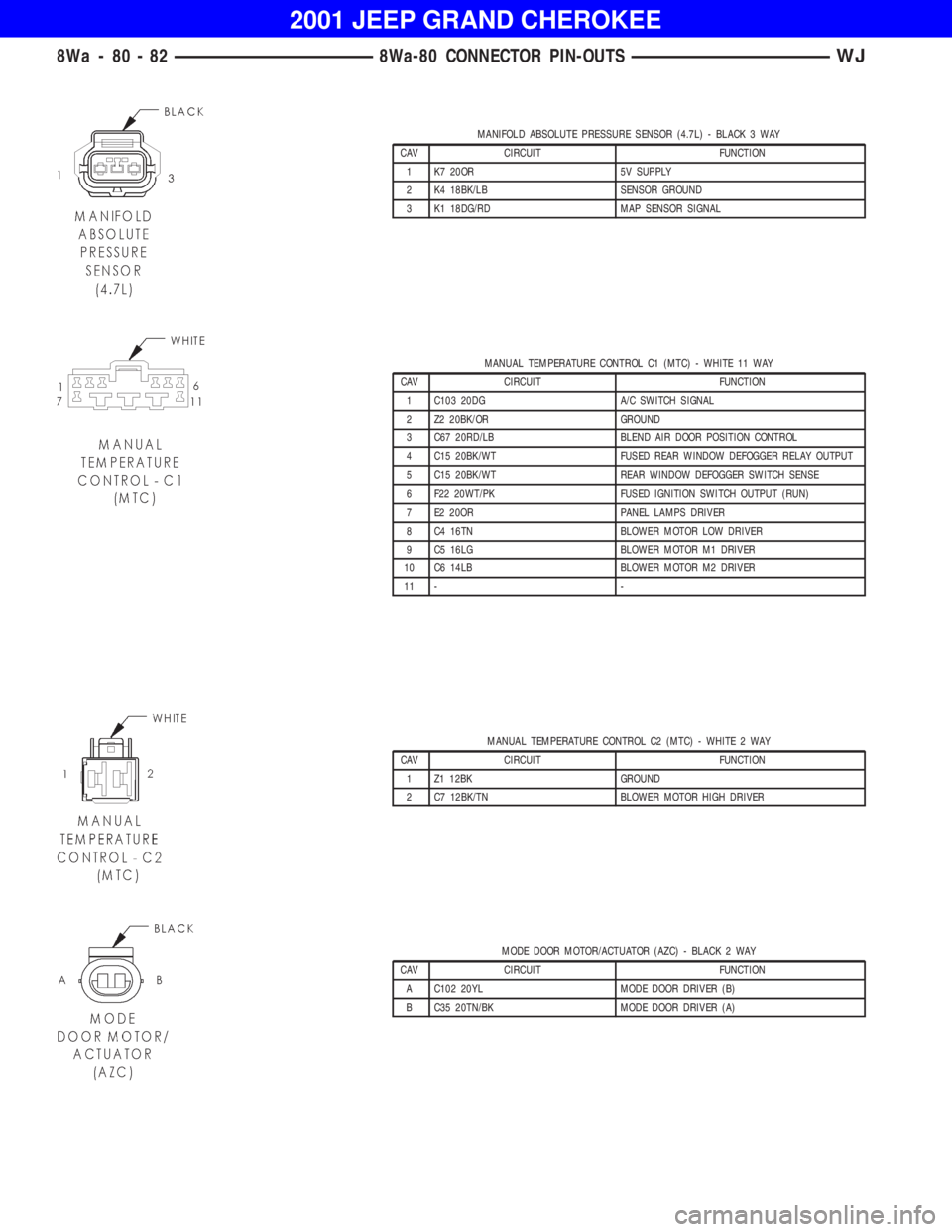

MANUAL TEMPERATURE CONTROL C1 (MTC) - WHITE 11 WAY
CAV CIRCUIT FUNCTION
1 C103 20DG A/C SWITCH SIGNAL
2 Z2 20BK/OR GROUND
3 C67 20RD/LB BLEND AIR DOOR POSITION CONTROL
4 C15 20BK/WT FUSED REAR WINDOW DEFOGGER RELAY OUTPUT
5 C15 20BK/WT REAR WINDOW DEFOGGER SWITCH SENSE
6 F22 20WT/PK FUSED IGNITION SWITCH OUTPUT (RUN)
7 E2 20OR PANEL LAMPS DRIVER
8 C4 16TN BLOWER MOTOR LOW DRIVER
9 C5 16LG BLOWER MOTOR M1 DRIVER
10 C6 14LB BLOWER MOTOR M2 DRIVER
11 - -
MANUAL TEMPERATURE CONTROL C2 (MTC) - WHITE 2 WAY
CAV CIRCUIT FUNCTION
1 Z1 12BK GROUND
2 C7 12BK/TN BLOWER MOTOR HIGH DRIVER
MODE DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
A C102 20YL MODE DOOR DRIVER (B)
B C35 20TN/BK MODE DOOR DRIVER (A)
8Wa - 80 - 82 8Wa-80 CONNECTOR PIN-OUTSWJ
Page 604 of 993

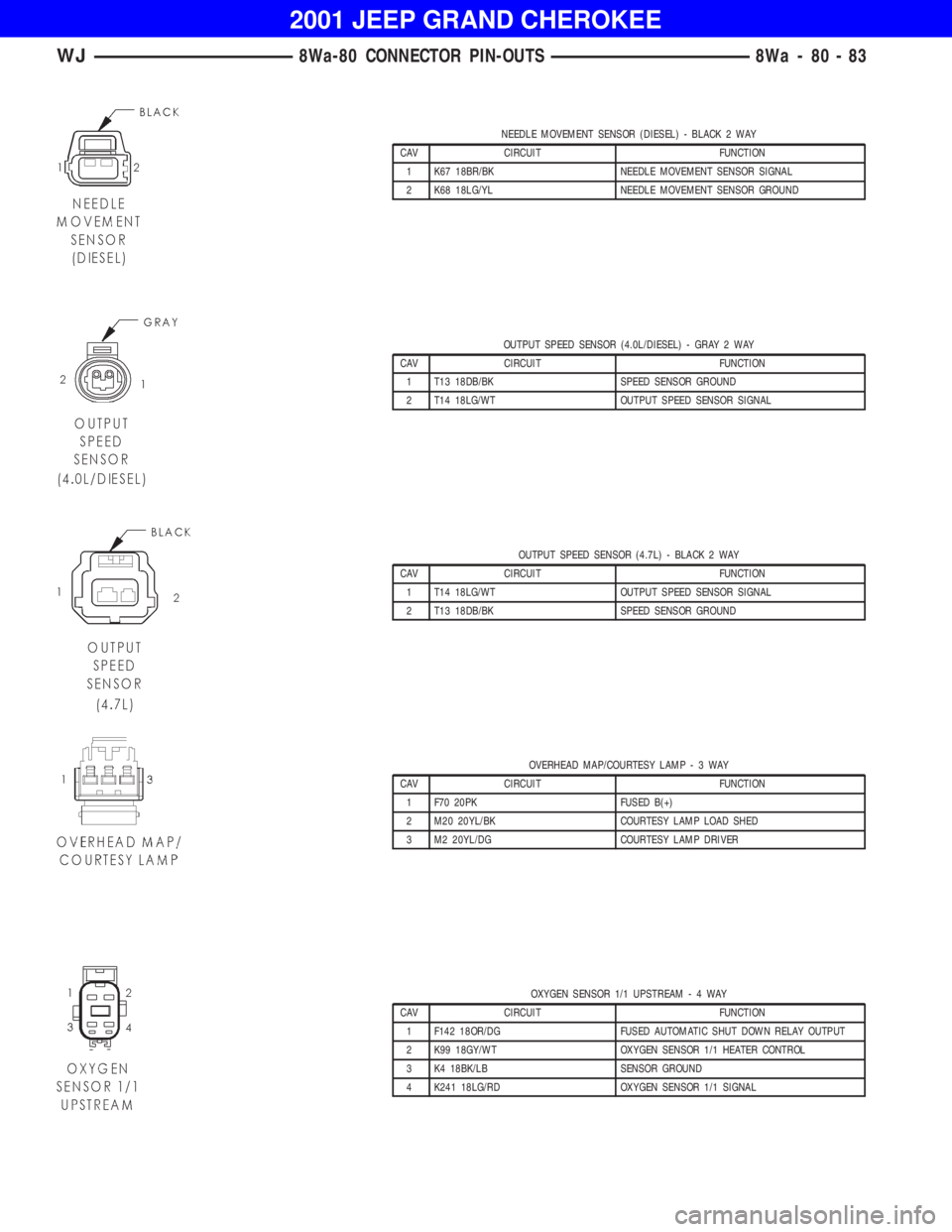

OUTPUT SPEED SENSOR (4.0L/DIESEL) - GRAY 2 WAY
CAV CIRCUIT FUNCTION
1 T13 18DB/BK SPEED SENSOR GROUND
2 T14 18LG/WT OUTPUT SPEED SENSOR SIGNAL
OUTPUT SPEED SENSOR (4.7L) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 T14 18LG/WT OUTPUT SPEED SENSOR SIGNAL
2 T13 18DB/BK SPEED SENSOR GROUND
OVERHEAD MAP/COURTESY LAMP-3WAY
CAV CIRCUIT FUNCTION
1 F70 20PK FUSED B(+)
2 M20 20YL/BK COURTESY LAMP LOAD SHED
3 M2 20YL/DG COURTESY LAMP DRIVER
OXYGEN SENSOR 1/1 UPSTREAM-4WAY
CAV CIRCUIT FUNCTION
1 F142 18OR/DG FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT
2 K99 18GY/WT OXYGEN SENSOR 1/1 HEATER CONTROL
3 K4 18BK/LB SENSOR GROUND
4 K241 18LG/RD OXYGEN SENSOR 1/1 SIGNAL
WJ8Wa-80 CONNECTOR PIN-OUTS 8Wa - 80 - 83
Page 605 of 993

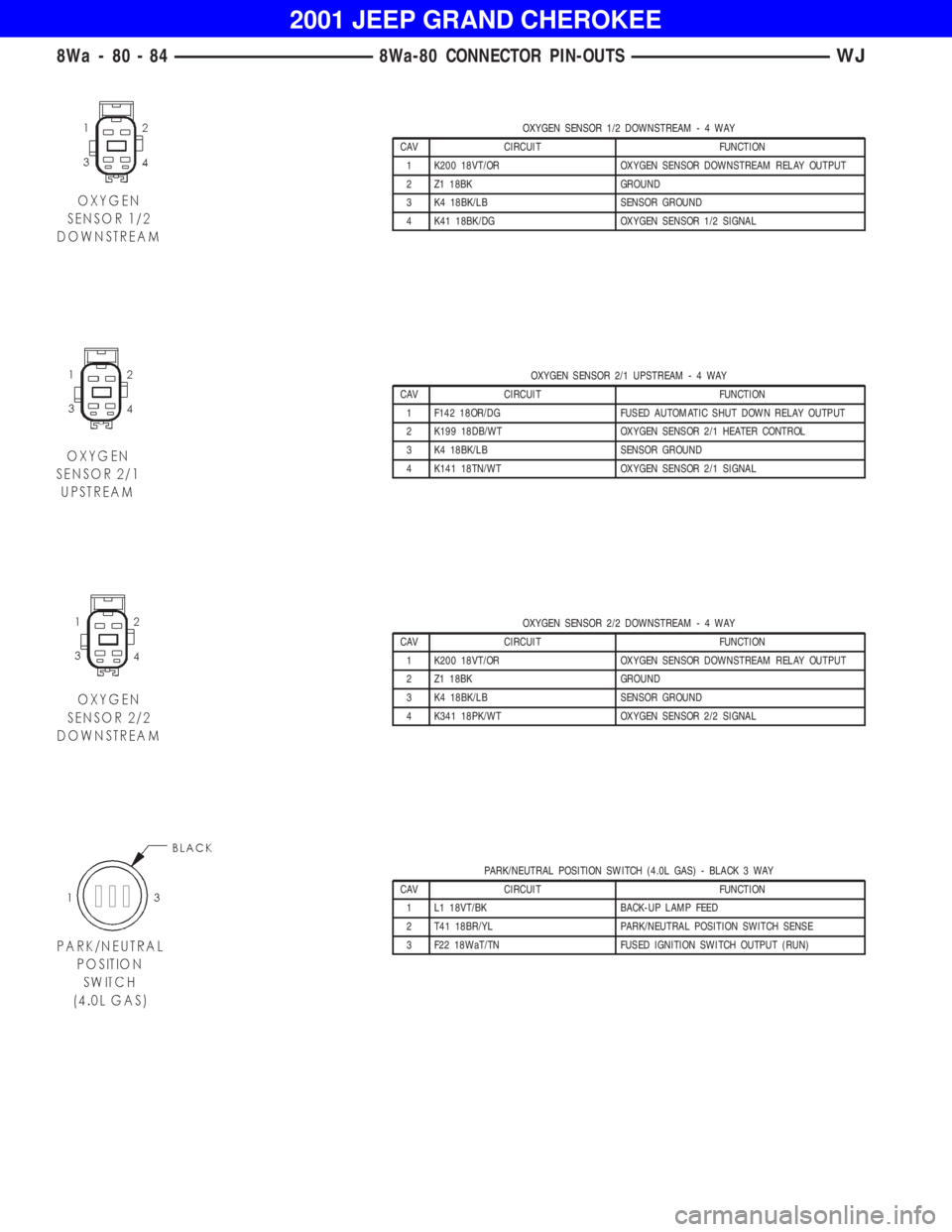

OXYGEN SENSOR 2/1 UPSTREAM-4WAY
CAV CIRCUIT FUNCTION
1 F142 18OR/DG FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT
2 K199 18DB/WT OXYGEN SENSOR 2/1 HEATER CONTROL
3 K4 18BK/LB SENSOR GROUND
4 K141 18TN/WT OXYGEN SENSOR 2/1 SIGNAL
OXYGEN SENSOR 2/2 DOWNSTREAM-4WAY
CAV CIRCUIT FUNCTION
1 K200 18VT/OR OXYGEN SENSOR DOWNSTREAM RELAY OUTPUT
2 Z1 18BK GROUND
3 K4 18BK/LB SENSOR GROUND
4 K341 18PK/WT OXYGEN SENSOR 2/2 SIGNAL

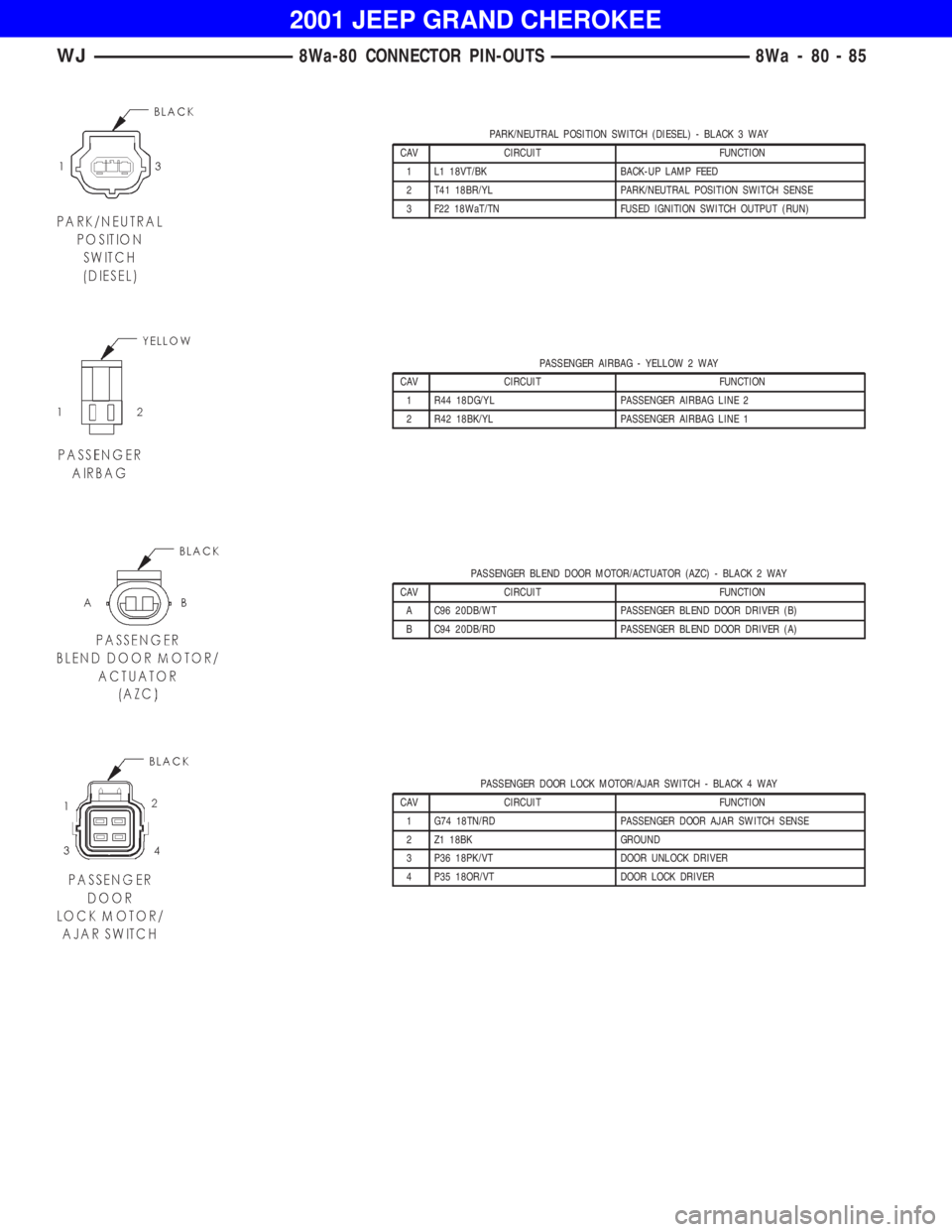

PARK/NEUTRAL POSITION SWITCH (4.0L GAS) - BLACK 3 WAY
CAV CIRCUIT FUNCTION
1 L1 18VT/BK BACK-UP LAMP FEED
2 T41 18BR/YL PARK/NEUTRAL POSITION SWITCH SENSE
3 F22 18WaT/TN FUSED IGNITION SWITCH OUTPUT (RUN)
8Wa - 80 - 84 8Wa-80 CONNECTOR PIN-OUTSWJ
Page 606 of 993

PASSENGER AIRBAG - YELLOW 2 WAY
CAV CIRCUIT FUNCTION
1 R44 18DG/YL PASSENGER AIRBAG LINE 2
2 R42 18BK/YL PASSENGER AIRBAG LINE 1
PASSENGER BLEND DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
A C96 20DB/WT PASSENGER BLEND DOOR DRIVER (B)
B C94 20DB/RD PASSENGER BLEND DOOR DRIVER (A)
PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY
CAV CIRCUIT FUNCTION
1 G74 18TN/RD PASSENGER DOOR AJAR SWITCH SENSE
2 Z1 18BK GROUND
3 P36 18PK/VT DOOR UNLOCK DRIVER
4 P35 18OR/VT DOOR LOCK DRIVER
WJ8Wa-80 CONNECTOR PIN-OUTS 8Wa - 80 - 85
Page 607 of 993

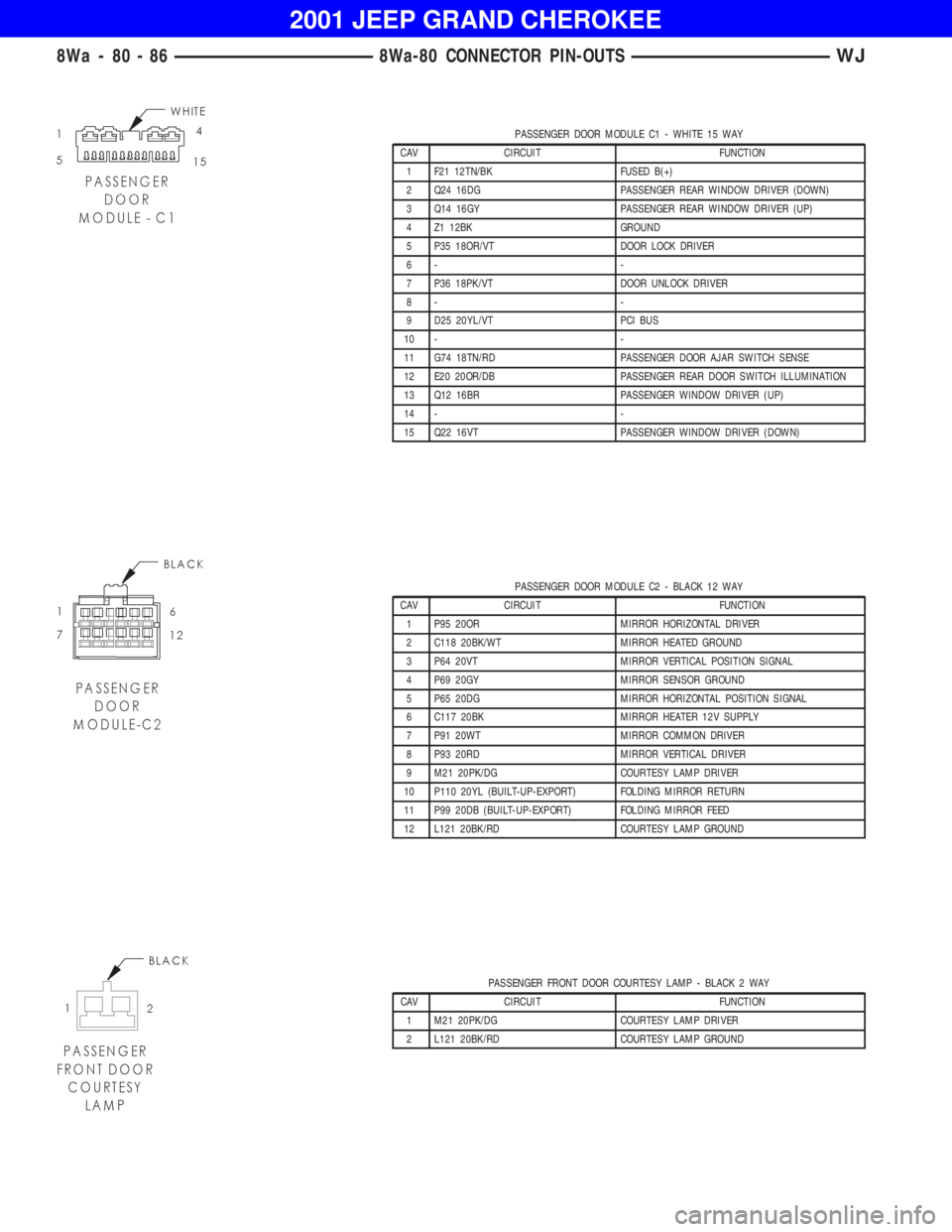

PASSENGER DOOR MODULE C2 - BLACK 12 WAY
CAV CIRCUIT FUNCTION
1 P95 20OR MIRROR HORIZONTAL DRIVER
2 C118 20BK/WT MIRROR HEATED GROUND
3 P64 20VT MIRROR VERTICAL POSITION SIGNAL
4 P69 20GY MIRROR SENSOR GROUND
5 P65 20DG MIRROR HORIZONTAL POSITION SIGNAL
6 C117 20BK MIRROR HEATER 12V SUPPLY
7 P91 20WT MIRROR COMMON DRIVER
8 P93 20RD MIRROR VERTICAL DRIVER
9 M21 20PK/DG COURTESY LAMP DRIVER
10 P110 20YL (BUILT-UP-EXPORT) FOLDING MIRROR RETURN
11 P99 20DB (BUILT-UP-EXPORT) FOLDING MIRROR FEED
12 L121 20BK/RD COURTESY LAMP GROUND
PASSENGER FRONT DOOR COURTESY LAMP - BLACK 2 WAY
CAV CIRCUIT FUNCTION
1 M21 20PK/DG COURTESY LAMP DRIVER
2 L121 20BK/RD COURTESY LAMP GROUND
8Wa - 80 - 86 8Wa-80 CONNECTOR PIN-OUTSWJ
Page 608 of 993

PASSENGER HEATED SEAT BACK (PREMIUM I/III)-3WAY
CAV CIRCUIT FUNCTION
1 P88 16BK/BR HEATED SEAT DRIVER
2 Z5 16BK/VT GROUND
3- -
PASSENGER HEATED SEAT CUSHION (PREMIUM I/III)-4WAY
CAV CIRCUIT FUNCTION
1 P130 16DG/WT PASSENGER SEAT HEATER B(+) DRIVER
2 P88 16BK/BR HEATED SEAT DRIVER
3 P86 20DG/YL PASSENGER SEAT TEMPERATURE SENSOR INPUT
4 P29 20BR/WT SEAT SENSOR 5V SUPPLY
PASSENGER HEATED SEAT SWITCH - BLACK 6 WAY
CAV CIRCUIT FUNCTION
1 P134 20LG/WT PASSENGER SEAT HEATER SWITCH MUX
2 E2 20OR PANEL LAMPS DRIVER
3 F22 20WT/PK FUSED IGNITION SWITCH OUTPUT (RUN)
4- -
5 Z1 20BK GROUND
6 P132 20OR/BK SEAT HEATER SWITCH SENSOR GROUND
WJ8Wa-80 CONNECTOR PIN-OUTS 8Wa - 80 - 87
Page 609 of 993

PASSENGER LUMBAR SWITCH (MIDLINE/PREMIUM) - WHITE 6 WAY
CAV CIRCUIT FUNCTION
1- -
2 Z1 16BK GROUND
3 P104 16YL/RD (RHD) LUMBAR REARWARD SWITCH SENSE
3 P105 16LG/DB (LHD) LUMBAR FORWARD SWITCH SENSE
4 P105 16LG/DB (RHD) LUMBAR FORWARD SWITCH SENSE
4 P104 16YL/RD (LHD) LUMBAR REARWARD SWITCH SENSE
5 Z1 16BK GROUND
6 F37 16RD/LB FUSED B(+)
PASSENGER POWER MIRROR - BLACK 12 WAY
CAV CIRCUIT FUNCTION
1 C117 20BK MIRROR HEATER 12VOLT SUPPLY
2 P65 20DG MIRROR HORIZONTAL POSITION SIGNAL
3 P69 2GY MIRROR SENSOR GROUND
4 P64 20VT MIRROR VERTICAL POSITION SIGNAL
5 C118 20BK/WT MIRROR HEATER GROUND
6 P95 20OR MIRROR HORIZONTAL DRIVER
7- -
8 P99 20DB (BUILT-UP-EXPORT) FOLDING MIRROR FEED
9 P110 20YL (BUILT-UP-EXPORT) FOLDING MIRROR RETURN
10 - -
11 P93 20RD MIRROR VERTICAL DRIVER
12 P91 20WT MIRROR COMMON DRIVER
PASSENGER POWER SEAT FRONT RISER MOTOR - RED 2 WAY
CAV CIRCUIT FUNCTION
1 P18 16YL/LG PASSENGER SEAT FRONT UP DRIVER
2 P20 16RD/LG PASSENGER SEAT FRONT DOWN DRIVER
8Wa - 80 - 88 8Wa-80 CONNECTOR PIN-OUTSWJ
Page 610 of 993

PASSENGER POWER SEAT REAR RISER MOTOR - RED 2 WAY
CAV CIRCUIT FUNCTION
1 P10 16YL/WT PASSENGER SEAT REAR UP DRIVER
2 P12 16RD/WT PASSENGER SEAT REAR DOWN DRIVER
PASSENGER POWER SEAT RECLINER MOTOR (MIDLINE/PREMIUM) - BLACK 2 WAY
CAV CIRCUIT FUNCTION
A P42 16BR/WT PASSENGER SEAT RECLINER DOWN DRIVER
B P44 16GY/LB PASSENGER SEAT RECLINER UP DRIVER
PASSENGER POWER SEAT SWITCH (MIDLINE/PREMIUM) - GREEN 10 WAY
CAV CIRCUIT FUNCTION
1 Z1 16BK GROUND
2 P44 16GY/LB PASSENGER SEAT RECLINER UP DRIVER
3 P16 16RD/YL PASSENGER SEAT HORIZONTAL REARWARD DRIVER
4 P42 16BR/WT PASSENGER SEAT RECLINER DOWN DRIVER
5 F37 16RD/LB FUSED B(+)
6 P14 16YL/LB PASSENGER SEAT HORIZONTAL FORWARD DRIVER
7 P18 16YL/LG (RHD) PASSENGER SEAT FRONT UP DRIVER
7 P20 16RD/LG (LHD) PASSENGER SEAT FRONT DOWN DRIVER
8 P10 16YL/WT (RHD) PASSENGER SEAT REAR UP DRIVER
8 P12 16RD/WT (LHD) PASSENGER SEAT REAR DOWN DRIVER
9 P12 16RD/WT (RHD) PASSENGER SEAT REAR DOWN DRIVER
9 P10 16YL/WT (LHD) PASSENGER SEAT REAR UP DRIVER
10 P20 16RD/LG (RHD) PASSENGER SEAT FRONT DOWN DRIVER
10 P18 16YL/LG (LHD) PASSENGER SEAT FRONT UP DRIVER
WJ8Wa-80 CONNECTOR PIN-OUTS 8Wa - 80 - 89
