•Säkerhetslarmet förblir aktiverat när
bagageluckan öppnas. Säkerhetslarmet
avaktiveras inte när bagageluckans reg-
lage trycks in. Om någon kliver in genom
bagageluckan och öppnar en dörr går
larmet.
• När larmet är aktiverat går det inte att
öppna någon av dörrarna via centrallå-
sets invändiga knappar.
• Ultraljudsinbrottssensorn (rörelsedetek-
tor) övervakar aktivt fordonet varje gång
som säkerhetssystemet aktiveras. Ultra-
ljudsintrångsdetektorn kan om så önskas
stängas av vid aktiverering av larmet. För
att stänga av, tryck på LOCK-knappen på
fjärröppnaren tre gånger inom 15 sekun-
der vid aktivering av systemet (under det
att larmindikatorlampan blinkar snabbt).
Säkerhetslarmet är konstruerat att skydda
fordonet. Det kan dock uppstå situationer där
systemet ger falsklarm. Om ovanstående anvis-
ningar följs för att aktivera systemet aktiveras
det oavsett om man är inne i eller utanför
fordonet. Om man sitter kvar i fordonet och öppnar en dörr ljuder larmet. Avaktivera säker-
hetslarmet om detta inträffar.
Om säkerhetslarmet är aktiverat och batteriet
kopplas bort kommer larmet att vara aktiverat
när batteriet återansluts, de yttre lamporna blin-
kar och signalhornet ljuder. Avaktivera säker-
hetslarmet om detta inträffar.
Manuellt åsidosättande av
säkerhetslarmet
Systemet aktiveras inte om du låser dörrarna
manuellt med låsknapparna.
INSTEGSBELYSNING
Kupélampan tänds när fjärröppnaren (RKE) an-
vänds till att låsa upp dörrarna eller bakluckan.
Funktionen tänder också belysningen i ytter-
backspeglarna (tillval). Se ”Speglar” i ”Förstå
fordonets funktioner” för mer information.
Ljuset släcks långsamt efter ca 30 sekunder
eller direkt när tändningslåset vrids till läge
ON/RUN (på) från läge OFF (låst).
OBS!
•
Kupélampan i den främre takkonsolen
och dörrlamporna tänds inte om dimmer-
reglaget står i läge ON (på) för innerbelys-
ningen (översta läget).
• Instegsbelysningen fungerar inte om dim-
merreglaget står i nedtoningsläge (lägsta
läget).
FJÄRRÖPPNING (RKE)
Med det här systemet kan du låsa och låsa upp
dörrarna, öppna bagageluckan eller aktivera
paniklarmet på ett avstånd av upp till 20 meter
(66 fot) med hjälp av den handhållna integre-
rade nyckelns fjärröppnare. Fjärröppnaren
behöver inte riktas mot fordonet för att systemet
ska kunna avaktiveras.
OBS!
Om fordonet framförs snabbare än 8 km/h
(5 mph) inaktiveras alla knappar för alla
fjärröppnare.
17
Page 22 of 388
Låsa upp dörrar och bagageluckaTryck in och släpp knappen UNLOCK (lås upp)
på fjärröppnaren en gång för att låsa upp förar-
dörren, eller två gånger inom fem sekunder för
att låsa upp alla dörrarna och bagageluckan.
Körriktningsvisarna blinkar för att bekräfta upp-
låsningen. Instegsbelysningen tänds också.
Om fordonet är utrustat med passiv öppning, se
”Keyless Enter-N-Go™” under ”Värt att veta
före start” för mer information.Låsa upp med fjärröppnare, förardörr/alla
dörrar första tryckning
Med den här funktionen kan systemet program-
meras att låsa upp antingen förardörren eller
alla dörrarna vid första trycket på fjärröppnar-
ens upplåsningsknapp. För att ändra aktuell
inställning, se ”Uconnect®-inställningar” i ”För-
stå instrumentpanelen” för mer information.
Blinka med blinker vid fjärrlåsning
Den här funktionen gör att körriktningsvisarna
blinkar när dörrarna låses/låses upp med fjärr-
öppnaren. Funktionen kan aktiveras/
avaktiveras. För att ändra aktuell inställning, se
”Uconnect®-inställningar” i ”Förstå instrument-
panelen” för mer information.
Tänd strålkastarna vid upplåsning med
fjärröppnare
Med den här funktionen lyser strålkastarna i
upp till 90 sekunder när dörrarna låses upp med
fjärröppnaren. Tiden för funktionen är program-
merbar på fordon som är utrustade med
Uconnect®. För att ändra aktuell inställning, se
”Uconnect®-inställningar” i ”Förstå instrument-
panelen” för mer information.
Låsa dörrar och bagageluckaTryck på och släpp knappen LOCK på fjärr-
öppnaren om du vill låsa alla dörrarna och
bagageluckan. Körriktningsvisarna blinkar för
att bekräfta signalen.
Om fordonet är utrustat med passiv öppning, se
”Keyless Enter-N-Go™” under ”Värt att veta
före start” för mer information.
Programmering av extra
fjärröppnare
Programmering av integrerade nycklar eller
fjärröppnare kan utföras hos en auktoriserad
återförsäljare.
Fyll i en rubrik för ditt koncept här.Ange en kort beskrivning av konceptet här
(valfritt).
Det här är början på ditt koncept.
Byte av fjärröppnarens batteriRekommenderat utbytesbatteri är ett CR2032-
batteri.
Integrerad nyckel med fjärröppnare
18
Page 23 of 388
OBS!
•
Perkloratmaterial – särskild hantering kan
krävas. Se www.dtsc.ca.gov/hazardouswaste/
perchlorate
•Rör inte batteripolerna på höljet och på
kretskortets baksida.
1. Ta ut nödnyckeln ur fjärröppnaren genom att
använda tummen och skjuta den mekaniska
spärren på fjärröppnarens baksida åt sidan, dra
sedan ut nyckeln med den andra handen. 2. För in spetsen på nödnyckeln eller en spår-
skruvmejsel nr 2 i springan och bänd försiktigt
isär fjärröppnarens båda halvor. Var försiktig så
att tätningen inte skadas vid batteribytet.
3. Ta bort batteriet genom att vända på det
bakre höljet (med batteriet vänt nedåt) och
knacka det lätt mot en hård yta som ett bord
eller liknande. Sätt sedan i ett nytt batteri. Vid
batteribyte ska man se till att plustecknet (+) på
batteriet stämmer med plustecknet (+) på insi-
dan av batteriklämman som sitter på det bakre
höljet. Undvik att vidröra batterierna med
fingrarna. Fukt/olja på fingrarna kan minska
batteriets livslängd. Om man råkar röra vid
batteriet kan man rengöra det med sprit.
4. Sätt ihop fjärröppnarens hölje igen genom
att trycka ihop de två halvorna.
Allmän informationSändaren och mottagaren använder bärvågs-
frekvensen 433,92 MHz enligt EEG-
förordningar. Dessa enheter måste certifieras
för att uppfylla specifika krav för varje enskilt
land. Två olika förordningar gäller: ETS (Euro-
peisk telekommunikationsstandard) 300–220,
som används av de flesta länder och Tysklands
förbundsförordning BZT 225Z125, som baseras
på ETC 300–220 men som har ytterligare några
unika krav. Andra definierade krav beskrivs i
Nyckellös tändningsnod (KIN) borttagning av
nödnyckel
Ta isär fjärröppnarens båda halvor
19
Page 24 of 388
BILAGA VI i KOMMISSIONSDIREKTIV 95/56/
EG. Användningen regleras av följande två vill-
kor:
•Enheten får inte orsaka skadliga störningar.
• Enheten måste acceptera eventuella mot-
tagna störningar, inklusive störningar som
kan få oönskade effekter.
Om fjärröppnaren inte fungerar på normalt av-
stånd kan det bero på något av nedanstående.
1. Urladdat batteri i fjärröppnaren. Den förvän-
tade livslängden för batterierna är minst tre år.
2. Närheten till radiosändare, som radiomast,
flygledartorn och vissa mobila radioapparater
och amatörradiosändare.
DÖRRLÅS
Centrallåset kan låsas från fordonets insida
med låsknappen. När dörrarna ska låsas, tryck
ner låsknappen på insidan av varje dörr. När
framdörrarna ska låsas upp, dra dörrhandtaget
på insidan till det första fasta läget. När bakdör-
rarna ska låsas upp, dra upp låsknappen på
insidan av dörren. Om låsknappen är nedtryckt när dörren stängs kommer dörren att låsas. Se
därför till att nyckeln inte är kvar i fordonet innan
du stänger dörren.
VARNING!
•
För din personliga säkerhet och i händelse
av en olycka ska du låsa dörrarna innan du
kör, samt när du parkerar eller lämnar
fordonet.
(Fortsättning)
VARNING!(Fortsättning)
•När du lämnar fordonet ska du alltid ta ut
fjärröppnaren från fordonet och låsa det.
Oövervakad användning av utrustningen i
fordonet kan orsaka allvarlig personskada
eller dödsfall.
• Lämna aldrig barn ensamma i ett fordon
och låt dem inte få tillgång till ett olåst
fordon. Att lämna barn ensamma i ett
fordon är farligt av flera anledningar. Ett
barn eller andra kan skadas allvarligt eller
dödas. Lär barnen att aldrig röra parke-
ringsbromsen, bromspedalen eller växel-
spaken.
• Lämna inte den integrerade nyckeln i eller
i närheten av fordonet eller inom räckhåll
för barn, och lämna inte ett fordon med
Keyless Enter-N-Go™ i läge ACC eller
ON/RUN. Ett barn kan använda de elek-
triska fönsterhissarna, andra reglage eller
få fordonet att röra sig.
Manuell dörrlåsknapp
20
Page 25 of 388
Elektriskt dörrlåsDet finns en knapp för centrallås på insidan av
respektive framdörr. Tryck ner låsknappen för
att låsa och dra upp den för att låsa upp.
Om låsknappen är nedtryckt när dörren stängs
kommer dörren att låsas. Se därför till att fjärr-
öppnaren inte är kvar i fordonet när dörren
stängs.
Om du trycker på låsknappen när fjärröppnaren
sitter i tändningslåset, och förardörren är öp-
pen, kommer dörrarna inte att låsas.Om en bakdörr är låst kan den inte öppnas från
fordonets insida utan att dörren först låses upp.
Dörren kan låsas upp manuellt genom att lås-
knappen dras upp.
Automatiska dörrlås – tillval
Den automatiska dörrlåsfunktionens standard-
inställning är aktiverad. Om funktionen auto-
matiskt dörrlås är aktiverad låses dörrarna auto-
matiskt när fordonets hastighet överstiger
24 km/tim (15 mph)¨. Den automatiska dörrlås-
funktionen kan aktiveras eller avaktiveras efter
skriftlig begäran hos en auktoriserad återförsälj-
are. Kontakta en auktoriserad återförsäljare för
service.
Automatisk upplåsningsfunktion vid
urstigning - Tillval
Om den automatiska upplåsningsfunktionen är
aktiverad, kommer denna funktion att låsa upp
alla dörrarna när förardörren har öppnats om
bilen står stilla och P- eller N-läget är valt. För
att ändra aktuell inställning, se ”Uconnect®-
inställningar” i ”Förstå instrumentpanelen” för
mer information.Barnsäkra dörrlås – bakdörrarFör att skapa en säker miljö för små barn som
åker i baksätet är bakdörrarna utrustade med
barnsäkra lås.
Aktivera eller avaktivera barnsäkra dörrlås
1. Öppna bakdörren.
2. Stick in spetsen på nödnyckeln i låset och
vrid till läget för låst eller upplåst.
3. Upprepa steg 1 och 2 för den andra bak-
dörren.
Knapp för centrallås
Barnsäkra dörrlås – placering
21
Page 26 of 388
VARNING!
Se till att ingen blir inlåst i fordonet i händelse
av en kollision. Kom ihåg att bakdörrarna kan
öppnas endast från utsidan när de barnsäkra
dörrlåsen är aktiverade (dörrarna låsta).
OBS!
Gör på följande sätt för att nödöppna bak-
dörrarna när de barnsäkra dörrlåsen är akti-
verade: dra upp dörrens låsknapp till upp-
låst läge, veva ner rutan och öppna dörren
med det yttre dörrhandtaget.
KEYLESS ENTER-N-GO™
Det passiva öppningssystemet är en förbättring
av fordonets fjärröppningssystem (RKE) och en
funktion i Keyless Enter-N-Go™-systemet.
Funktionen gör att man kan låsa eller låsa upp
fordonets dörrar utan att trycka på fjärröppnar-
ens knappar.
OBS!
• Passiv öppning kan programmeras att
vara på eller av – se ”Uconnect®-
inställningar” i ”Förstå instrument-
panelen” för mer information.
• Om fordonet låses upp med det passiva
dörröppningshandtaget och ingen dörr
öppnas inom 60 sekunder, låses fordonet
igen och stöldlarmet, om sådant finns,
aktiveras.
• Om man bär handskar eller om det har
regnat på det passiva dörrhandtaget kan
upplåsningens känslighet påverkas, vil-
ket leder till långsammare funktion. •
Om dörrarna låses upp med det passiva
dörrhandtagen UTAN att man drar i hand-
taget, så låses dörrarna automatiskt efter
60 sekunder.
Låsa upp från förarsidan:
Håll en giltig passiv fjärrdörröppnare på högst
1,5 m (5 fot) från förardörrens handtag och ta
tag i handtaget för att låsa upp förardörren
automatiskt. Låsknappen på insidan av dörren
åker upp när dörren låses upp.
Barnsäkra dörrlås – funktion
Ta tag i handtaget för att låsa upp
22
Page 27 of 388
OBS!
Om funktionen ”Låsa upp alla dörrar med ett
tryck” är programmerad kommer alla dörrar
att låsas upp när du tar i förardörrens hand-
tag. Man kan välja mellan ”Lås upp förar-
dörren med ett tryck” ochLås upp alla
dörrar med ett tryck – se ”Uconnect®i
Förstå instrumentpanelen för mer informa-
tion.
Låsa upp från passagerarsidan:
Håll en giltig passiv fjärrdörröppnare högst
1,5 m (5 fot) från främre passagerardörrens
handtag och ta tag i handtaget för att låsa upp
alla fyra dörrarna automatiskt. Låsknappen på
insidan av dörren åker upp när dörren låses
upp.
OBS!
Samtliga dörrar låses upp när man tar tag i
handtaget på den främre passagerardörren,
oavsett inställning för förardörren (”Låsa
upp förardörren med ett tryck” eller ”Låsa
upp alla dörrar med ett tryck”). Förhindra att den passiva fjärröppnaren lå-
ses in i fordonet
Risken för att den passiva fjärröppnaren ska
låsas in i fordonet är minskad genom att det
passiva öppningssystemet har en automatisk
dörrupplåsningsfunktion som aktiveras när
tändningslåset står i läge OFF.
Om en av dörrarna är öppen och kontakten på
dörrpanelen används för att låsa fordonet sker
en kontroll i och utanför fordonet av om det finns
någon giltig passiv fjärröppnare kvar när alla
dörrar har stängts. Om en passiv fjärröppnare
detekteras inne i fordonet och inga andra giltiga
passiva fjärröppnare detekteras utanför
fordonet, låser det passiva öppningssystemet
automatiskt upp alla dörrar och signalhornet
ljuder tre gånger (på tredje försöket kommer
ALLA dörrar att låsas och den passiva fjärr-
öppnaren kan bli inlåst i fordonet).
Låsa upp/öppna bagageluckan
Bagageluckans passiva upplåsningsfunktion är in-
byggd i det elektroniska handtaget. Med en giltig
passiv fjärrdörröppnare inom 1,0 m (3 fot) från
bagageluckan, tryck på den elektroniska bagage-
luckans handtag på fordon utrustade med elekt- riskt manövrerad bagagelucka. Tryck på bagage-
luckans elektroniska handtag och lyft för fordon
med manuellt manövrerad bagagelucka.
OBS!
Om fordonet låsts upp går bagageluckan att
öppna med handtaget och ingen fjärr-
öppnare krävs.
Placering av knapp för passiv öppning/låsning
1 – Knapp för elektron-
isk öppning
2 – Knapp för låsning
23
Page 28 of 388

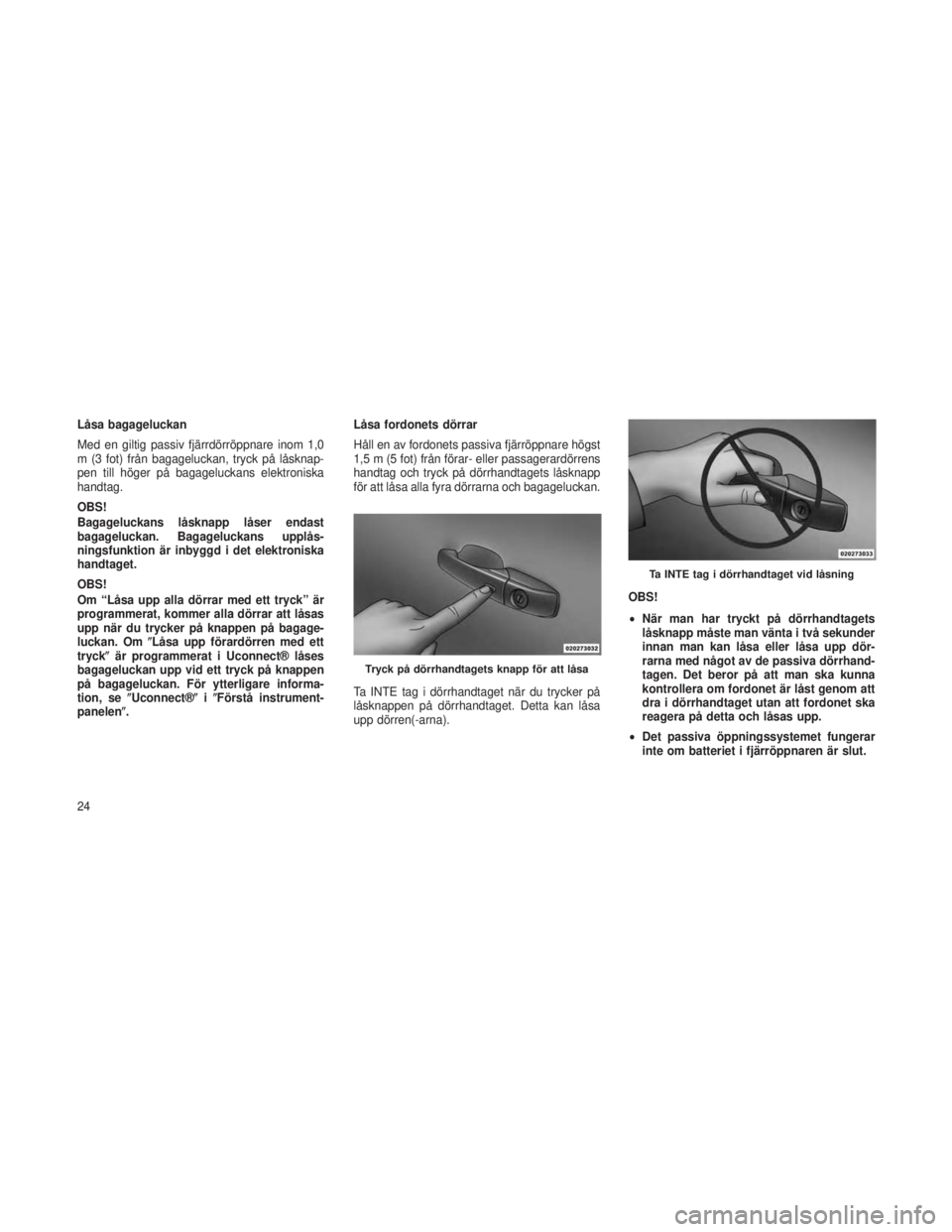

Låsa bagageluckan
Med en giltig passiv fjärrdörröppnare inom 1,0
m (3 fot) från bagageluckan, tryck på låsknap-
pen till höger på bagageluckans elektroniska
handtag.
OBS!
Bagageluckans låsknapp låser endast
bagageluckan. Bagageluckans upplås-
ningsfunktion är inbyggd i det elektroniska
handtaget.
OBS!
Om “Låsa upp alla dörrar med ett tryck” är
programmerat, kommer alla dörrar att låsas
upp när du trycker på knappen på bagage-
luckan. OmLåsa upp förardörren med ett
tryck är programmerat i Uconnect® låses
bagageluckan upp vid ett tryck på knappen
på bagageluckan. För ytterligare informa-
tion, se Uconnect® iFörstå instrument-
panelen. Låsa fordonets dörrar
Håll en av fordonets passiva fjärröppnare högst
1,5 m (5 fot) från förar- eller passagerardörrens
handtag och tryck på dörrhandtagets låsknapp
för att låsa alla fyra dörrarna och bagageluckan.
Ta INTE tag i dörrhandtaget när du trycker på
låsknappen på dörrhandtaget. Detta kan låsa
upp dörren(-arna).
OBS!
•
När man har tryckt på dörrhandtagets
låsknapp måste man vänta i två sekunder
innan man kan låsa eller låsa upp dör-
rarna med något av de passiva dörrhand-
tagen. Det beror på att man ska kunna
kontrollera om fordonet är låst genom att
dra i dörrhandtaget utan att fordonet ska
reagera på detta och låsas upp.
• Det passiva öppningssystemet fungerar
inte om batteriet i fjärröppnaren är slut.
Tryck på dörrhandtagets knapp för att låsa
Ta INTE tag i dörrhandtaget vid låsning
24
Page 29 of 388

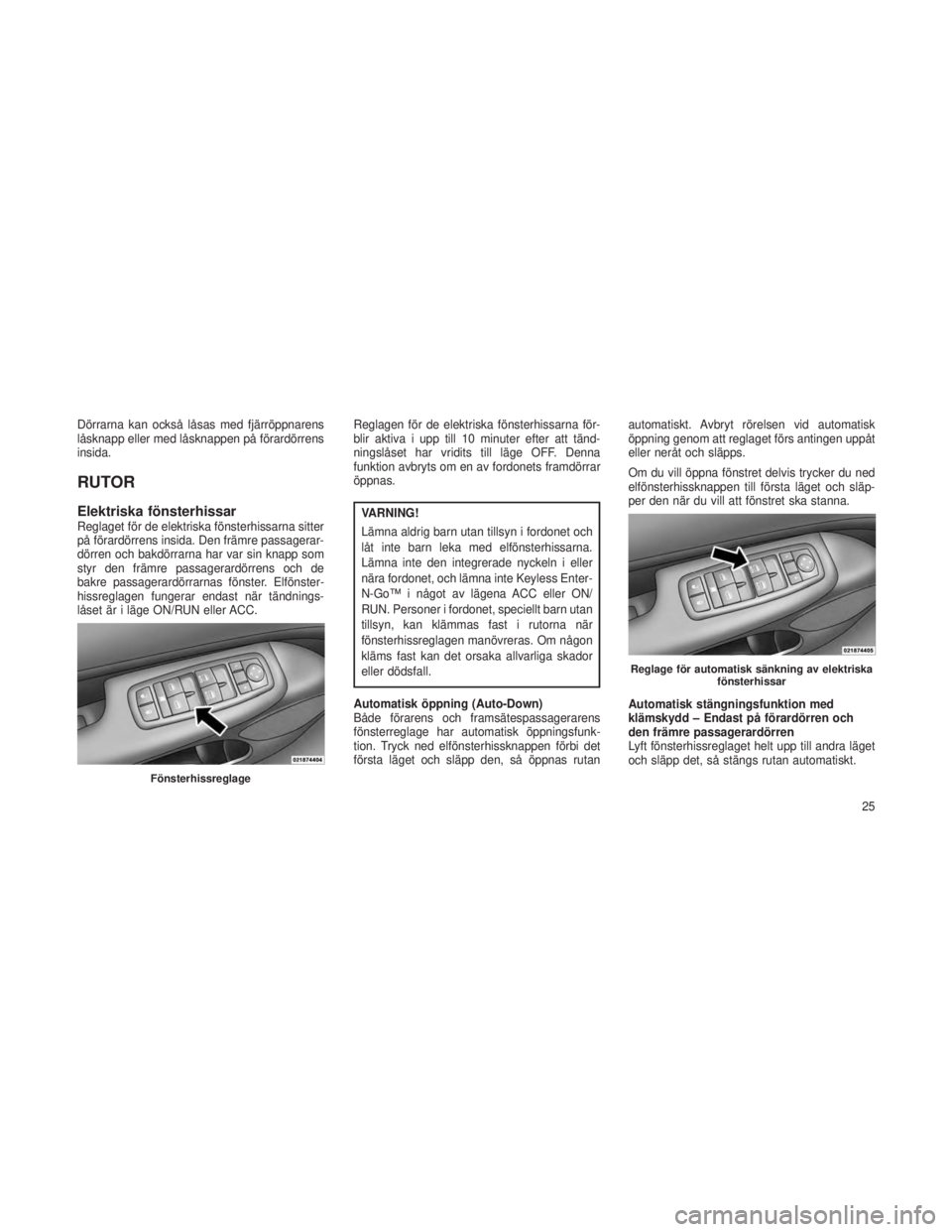

Dörrarna kan också låsas med fjärröppnarens
låsknapp eller med låsknappen på förardörrens
insida.
RUTOR
Elektriska fönsterhissarReglaget för de elektriska fönsterhissarna sitter
på förardörrens insida. Den främre passagerar-
dörren och bakdörrarna har var sin knapp som
styr den främre passagerardörrens och de
bakre passagerardörrarnas fönster. Elfönster-
hissreglagen fungerar endast när tändnings-
låset är i läge ON/RUN eller ACC.Reglagen för de elektriska fönsterhissarna för-
blir aktiva i upp till 10 minuter efter att tänd-
ningslåset har vridits till läge OFF. Denna
funktion avbryts om en av fordonets framdörrar
öppnas.VARNING!
Lämna aldrig barn utan tillsyn i fordonet och
låt inte barn leka med elfönsterhissarna.
Lämna inte den integrerade nyckeln i eller
nära fordonet, och lämna inte Keyless Enter-
N-Go™ i något av lägena ACC eller ON/
RUN. Personer i fordonet, speciellt barn utan
tillsyn, kan klämmas fast i rutorna när
fönsterhissreglagen manövreras. Om någon
kläms fast kan det orsaka allvarliga skador
eller dödsfall.
Automatisk öppning (Auto-Down)
Både förarens och framsätespassagerarens
fönsterreglage har automatisk öppningsfunk-
tion. Tryck ned elfönsterhissknappen förbi det
första läget och släpp den, så öppnas rutan automatiskt. Avbryt rörelsen vid automatisk
öppning genom att reglaget förs antingen uppåt
eller neråt och släpps.
Om du vill öppna fönstret delvis trycker du ned
elfönsterhissknappen till första läget och släp-
per den när du vill att fönstret ska stanna.
Automatisk stängningsfunktion med
klämskydd – Endast på förardörren och
den främre passagerardörren
Lyft fönsterhissreglaget helt upp till andra läget
och släpp det, så stängs rutan automatiskt.
Fönsterhissreglage
Reglage för automatisk sänkning av elektriska
fönsterhissar
25
Page 30 of 388

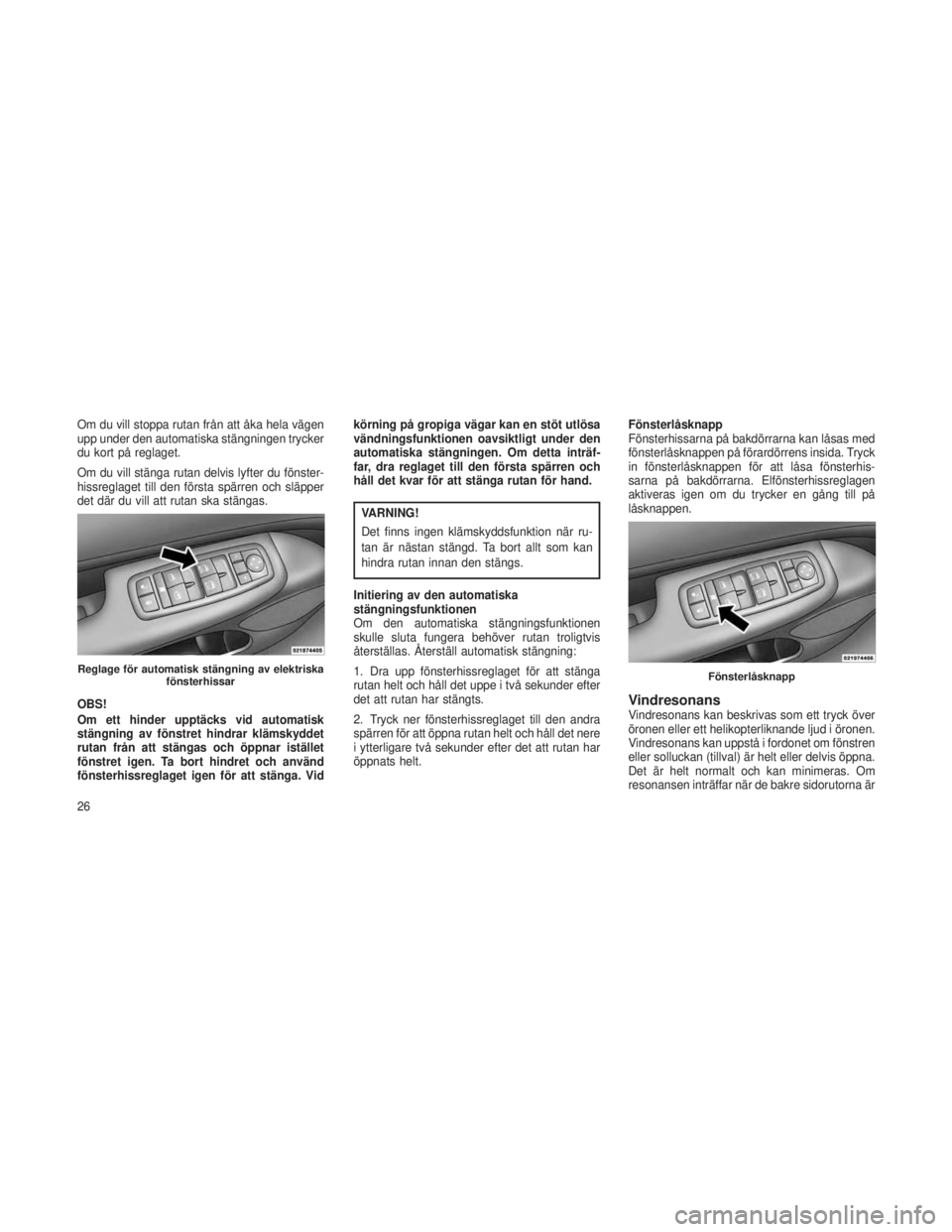

Om du vill stoppa rutan från att åka hela vägen
upp under den automatiska stängningen trycker
du kort på reglaget.
Om du vill stänga rutan delvis lyfter du fönster-
hissreglaget till den första spärren och släpper
det där du vill att rutan ska stängas.
OBS!
Om ett hinder upptäcks vid automatisk
stängning av fönstret hindrar klämskyddet
rutan från att stängas och öppnar istället
fönstret igen. Ta bort hindret och använd
fönsterhissreglaget igen för att stänga. Vidkörning på gropiga vägar kan en stöt utlösa
vändningsfunktionen oavsiktligt under den
automatiska stängningen. Om detta inträf-
far, dra reglaget till den första spärren och
håll det kvar för att stänga rutan för hand.
VARNING!
Det finns ingen klämskyddsfunktion när ru-
tan är nästan stängd. Ta bort allt som kan
hindra rutan innan den stängs.
Initiering av den automatiska
stängningsfunktionen
Om den automatiska stängningsfunktionen
skulle sluta fungera behöver rutan troligtvis
återställas. Återställ automatisk stängning:
1. Dra upp fönsterhissreglaget för att stänga
rutan helt och håll det uppe i två sekunder efter
det att rutan har stängts.
2. Tryck ner fönsterhissreglaget till den andra
spärren för att öppna rutan helt och håll det nere
i ytterligare två sekunder efter det att rutan har
öppnats helt. Fönsterlåsknapp
Fönsterhissarna på bakdörrarna kan låsas med
fönsterlåsknappen på förardörrens insida. Tryck
in fönsterlåsknappen för att låsa fönsterhis-
sarna på bakdörrarna. Elfönsterhissreglagen
aktiveras igen om du trycker en gång till på
låsknappen.
VindresonansVindresonans kan beskrivas som ett tryck över
öronen eller ett helikopterliknande ljud i öronen.
Vindresonans kan uppstå i fordonet om fönstren
eller solluckan (tillval) är helt eller delvis öppna.
Det är helt normalt och kan minimeras. Om
resonansen inträffar när de bakre sidorutorna är
Reglage för automatisk stängning av elektriska
fönsterhissarFönsterlåsknapp
26
