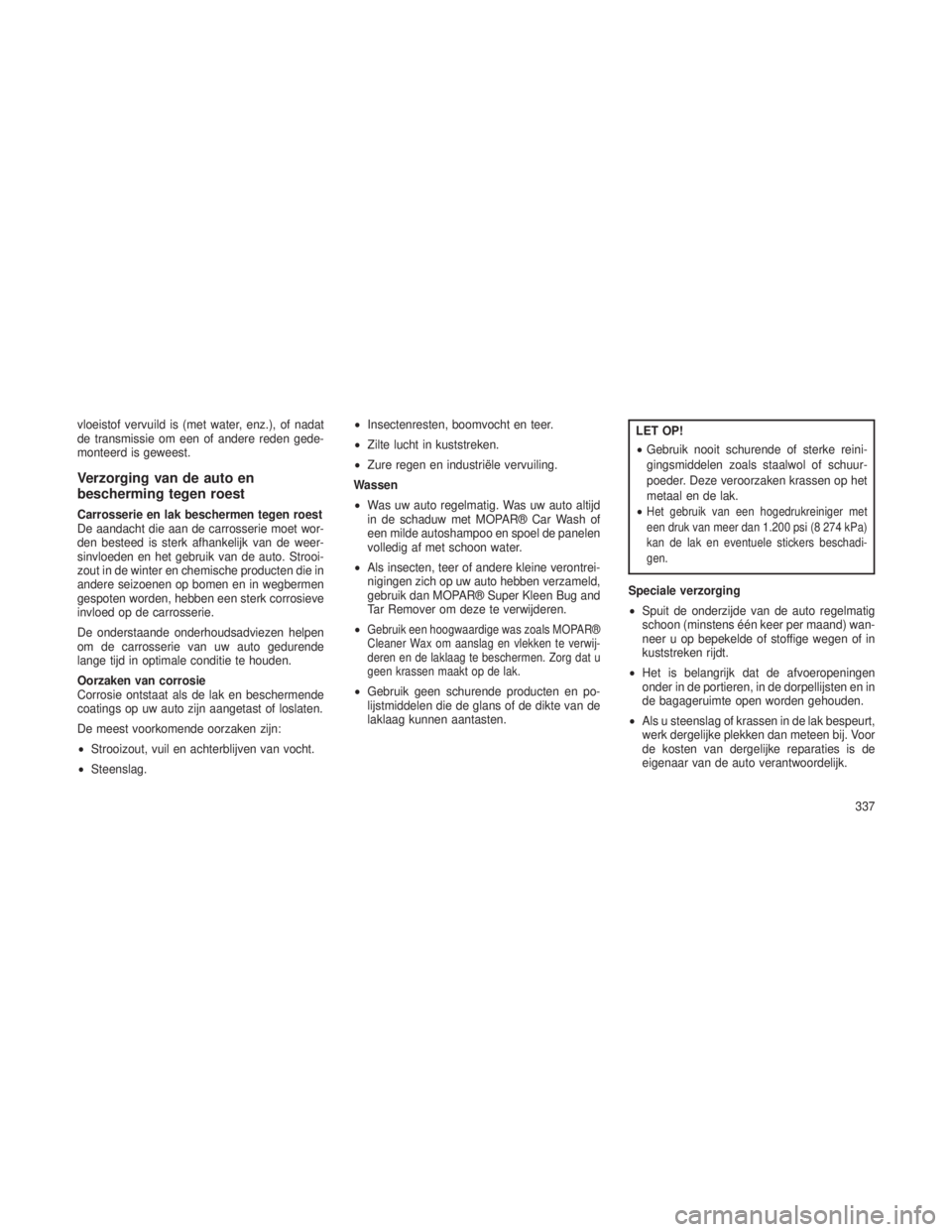

vloeistof vervuild is (met water, enz.), of nadat
de transmissie om een of andere reden gede-
monteerd is geweest.
Verzorging van de auto en
bescherming tegen roest
Carrosserie en lak beschermen tegen roest
De aandacht die aan de carrosserie moet wor-
den besteed is sterk afhankelijk van de weer-
sinvloeden en het gebruik van de auto. Strooi-
zout in de winter en chemische producten die in
andere seizoenen op bomen en in wegbermen
gespoten worden, hebben een sterk corrosieve
invloed op de carrosserie.
De onderstaande onderhoudsadviezen helpen
om de carrosserie van uw auto gedurende
lange tijd in optimale conditie te houden.
Oorzaken van corrosie
Corrosie ontstaat als de lak en beschermende
coatings op uw auto zijn aangetast of loslaten.
De meest voorkomende oorzaken zijn:
•Strooizout, vuil en achterblijven van vocht.
• Steenslag. •
Insectenresten, boomvocht en teer.
• Zilte lucht in kuststreken.
• Zure regen en industriële vervuiling.
Wassen
• Was uw auto regelmatig. Was uw auto altijd
in de schaduw met MOPAR® Car Wash of
een milde autoshampoo en spoel de panelen
volledig af met schoon water.
• Als insecten, teer of andere kleine verontrei-
nigingen zich op uw auto hebben verzameld,
gebruik dan MOPAR® Super Kleen Bug and
Tar Remover om deze te verwijderen.
•
Gebruik een hoogwaardige was zoals MOPAR®
Cleaner Wax om aanslag en vlekken te verwij-
deren en de laklaag te beschermen. Zorg dat u
geen krassen maakt op de lak.
• Gebruik geen schurende producten en po-
lijstmiddelen die de glans of de dikte van de
laklaag kunnen aantasten.
LET OP!
•Gebruik nooit schurende of sterke reini-
gingsmiddelen zoals staalwol of schuur-
poeder. Deze veroorzaken krassen op het
metaal en de lak.
•
Het gebruik van een hogedrukreiniger met
een druk van meer dan 1.200 psi (8 274 kPa)
kan de lak en eventuele stickers beschadi-
gen.
Speciale verzorging
• Spuit de onderzijde van de auto regelmatig
schoon (minstens één keer per maand) wan-
neer u op bepekelde of stoffige wegen of in
kuststreken rijdt.
• Het is belangrijk dat de afvoeropeningen
onder in de portieren, in de dorpellijsten en in
de bagageruimte open worden gehouden.
• Als u steenslag of krassen in de lak bespeurt,
werk dergelijke plekken dan meteen bij. Voor
de kosten van dergelijke reparaties is de
eigenaar van de auto verantwoordelijk.
337

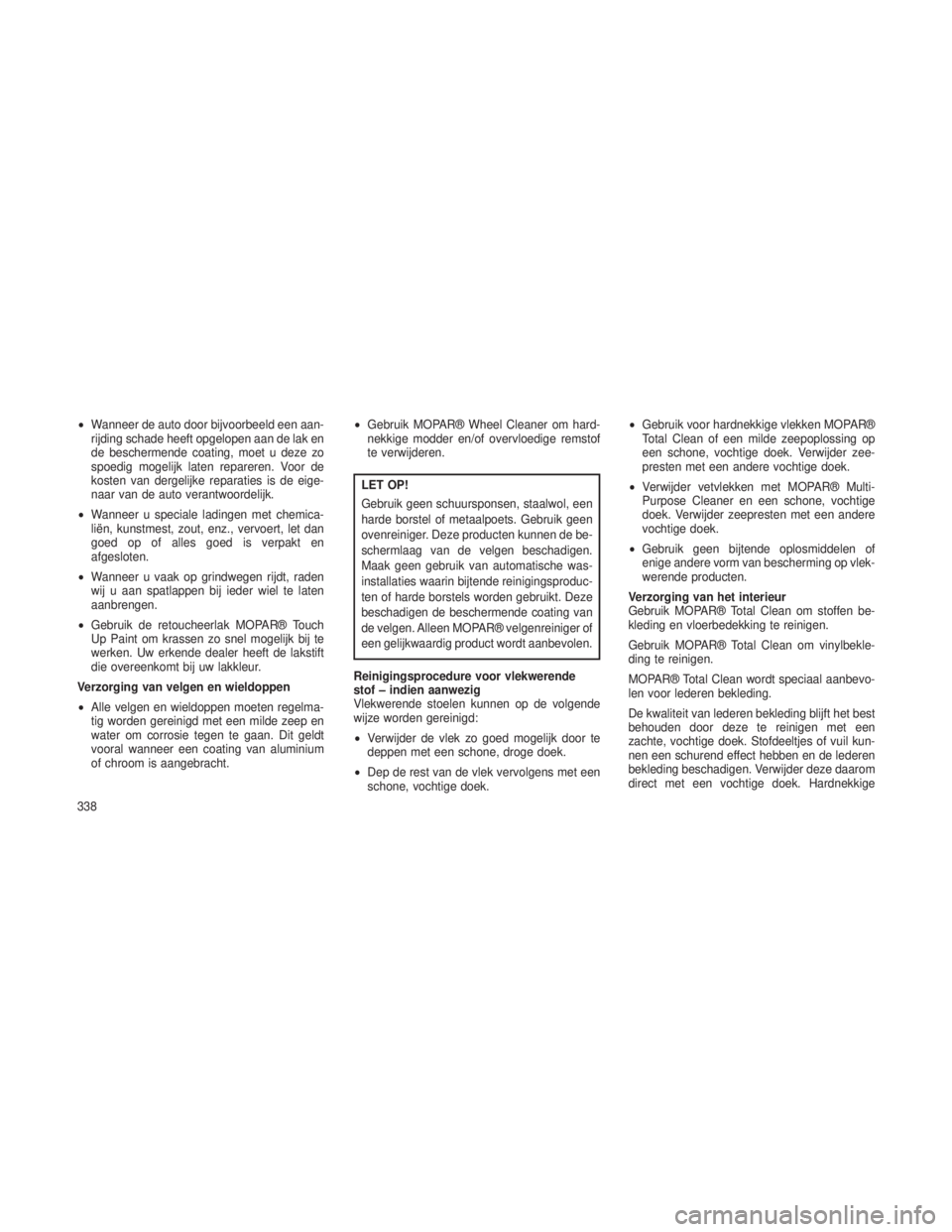

•Wanneer de auto door bijvoorbeeld een aan-
rijding schade heeft opgelopen aan de lak en
de beschermende coating, moet u deze zo
spoedig mogelijk laten repareren. Voor de
kosten van dergelijke reparaties is de eige-
naar van de auto verantwoordelijk.
• Wanneer u speciale ladingen met chemica-
liën, kunstmest, zout, enz., vervoert, let dan
goed op of alles goed is verpakt en
afgesloten.
• Wanneer u vaak op grindwegen rijdt, raden
wij u aan spatlappen bij ieder wiel te laten
aanbrengen.
• Gebruik de retoucheerlak MOPAR® Touch
Up Paint om krassen zo snel mogelijk bij te
werken. Uw erkende dealer heeft de lakstift
die overeenkomt bij uw lakkleur.
Verzorging van velgen en wieldoppen
• Alle velgen en wieldoppen moeten regelma-
tig worden gereinigd met een milde zeep en
water om corrosie tegen te gaan. Dit geldt
vooral wanneer een coating van aluminium
of chroom is aangebracht. •
Gebruik MOPAR® Wheel Cleaner om hard-
nekkige modder en/of overvloedige remstof
te verwijderen.
LET OP!
Gebruik geen schuursponsen, staalwol, een
harde borstel of metaalpoets. Gebruik geen
ovenreiniger. Deze producten kunnen de be-
schermlaag van de velgen beschadigen.
Maak geen gebruik van automatische was-
installaties waarin bijtende reinigingsproduc-
ten of harde borstels worden gebruikt. Deze
beschadigen de beschermende coating van
de velgen. Alleen MOPAR® velgenreiniger of
een gelijkwaardig product wordt aanbevolen.
Reinigingsprocedure voor vlekwerende
stof – indien aanwezig
Vlekwerende stoelen kunnen op de volgende
wijze worden gereinigd:
• Verwijder de vlek zo goed mogelijk door te
deppen met een schone, droge doek.
• Dep de rest van de vlek vervolgens met een
schone, vochtige doek. •
Gebruik voor hardnekkige vlekken MOPAR®
Total Clean of een milde zeepoplossing op
een schone, vochtige doek. Verwijder zee-
presten met een andere vochtige doek.
• Verwijder vetvlekken met MOPAR® Multi-
Purpose Cleaner en een schone, vochtige
doek. Verwijder zeepresten met een andere
vochtige doek.
• Gebruik geen bijtende oplosmiddelen of
enige andere vorm van bescherming op vlek-
werende producten.
Verzorging van het interieur
Gebruik MOPAR® Total Clean om stoffen be-
kleding en vloerbedekking te reinigen.
Gebruik MOPAR® Total Clean om vinylbekle-
ding te reinigen.
MOPAR® Total Clean wordt speciaal aanbevo-
len voor lederen bekleding.
De kwaliteit van lederen bekleding blijft het best
behouden door deze te reinigen met een
zachte, vochtige doek. Stofdeeltjes of vuil kun-
nen een schurend effect hebben en de lederen
bekleding beschadigen. Verwijder deze daarom
direct met een vochtige doek. Hardnekkige
338

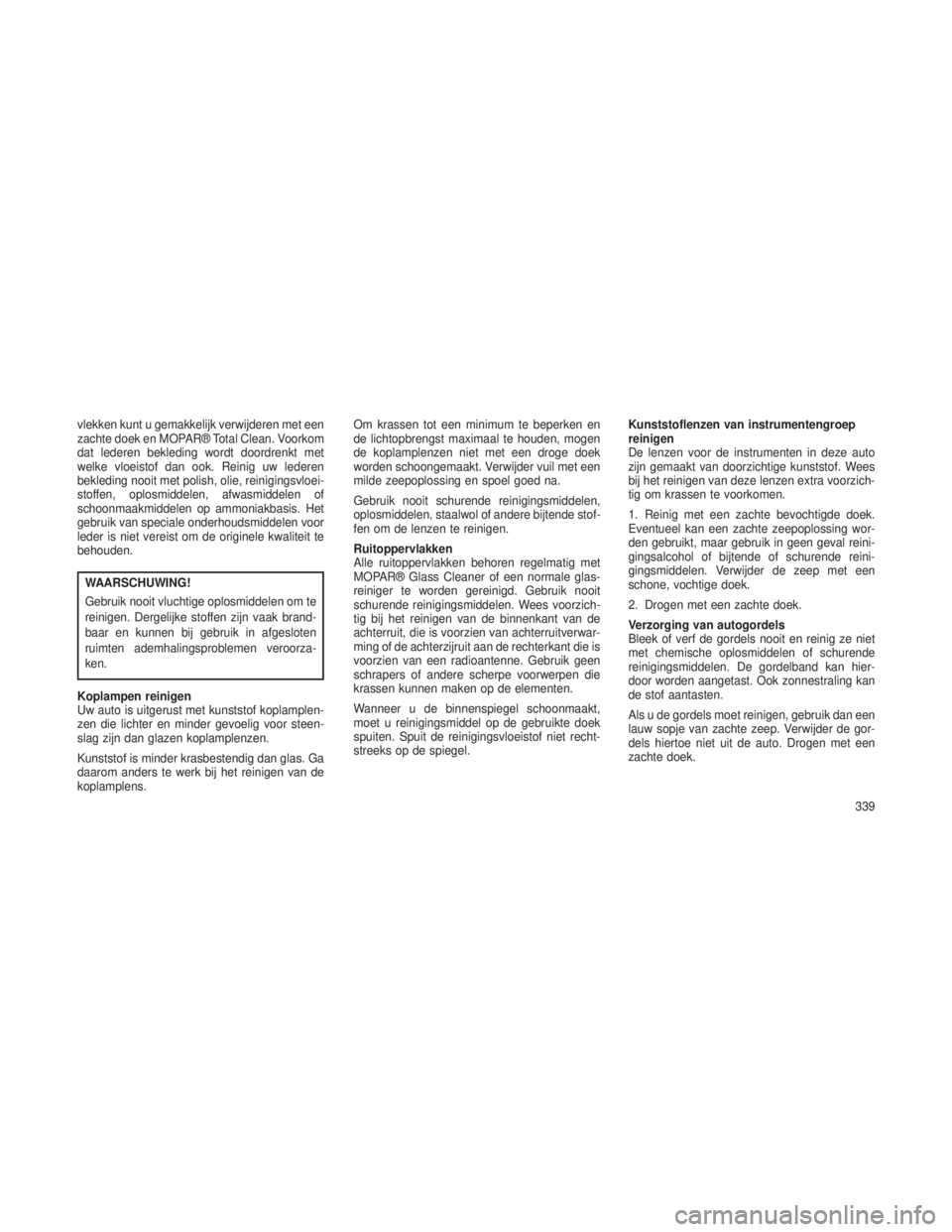

vlekken kunt u gemakkelijk verwijderen met een
zachte doek en MOPAR® Total Clean. Voorkom
dat lederen bekleding wordt doordrenkt met
welke vloeistof dan ook. Reinig uw lederen
bekleding nooit met polish, olie, reinigingsvloei-
stoffen, oplosmiddelen, afwasmiddelen of
schoonmaakmiddelen op ammoniakbasis. Het
gebruik van speciale onderhoudsmiddelen voor
leder is niet vereist om de originele kwaliteit te
behouden.
WAARSCHUWING!
Gebruik nooit vluchtige oplosmiddelen om te
reinigen. Dergelijke stoffen zijn vaak brand-
baar en kunnen bij gebruik in afgesloten
ruimten ademhalingsproblemen veroorza-
ken.
Koplampen reinigen
Uw auto is uitgerust met kunststof koplamplen-
zen die lichter en minder gevoelig voor steen-
slag zijn dan glazen koplamplenzen.
Kunststof is minder krasbestendig dan glas. Ga
daarom anders te werk bij het reinigen van de
koplamplens. Om krassen tot een minimum te beperken en
de lichtopbrengst maximaal te houden, mogen
de koplamplenzen niet met een droge doek
worden schoongemaakt. Verwijder vuil met een
milde zeepoplossing en spoel goed na.
Gebruik nooit schurende reinigingsmiddelen,
oplosmiddelen, staalwol of andere bijtende stof-
fen om de lenzen te reinigen.
Ruitoppervlakken
Alle ruitoppervlakken behoren regelmatig met
MOPAR® Glass Cleaner of een normale glas-
reiniger te worden gereinigd. Gebruik nooit
schurende reinigingsmiddelen. Wees voorzich-
tig bij het reinigen van de binnenkant van de
achterruit, die is voorzien van achterruitverwar-
ming of de achterzijruit aan de rechterkant die is
voorzien van een radioantenne. Gebruik geen
schrapers of andere scherpe voorwerpen die
krassen kunnen maken op de elementen.
Wanneer u de binnenspiegel schoonmaakt,
moet u reinigingsmiddel op de gebruikte doek
spuiten. Spuit de reinigingsvloeistof niet recht-
streeks op de spiegel.
Kunststoflenzen van instrumentengroep
reinigen
De lenzen voor de instrumenten in deze auto
zijn gemaakt van doorzichtige kunststof. Wees
bij het reinigen van deze lenzen extra voorzich-
tig om krassen te voorkomen.
1. Reinig met een zachte bevochtigde doek.
Eventueel kan een zachte zeepoplossing wor-
den gebruikt, maar gebruik in geen geval reini-
gingsalcohol of bijtende of schurende reini-
gingsmiddelen. Verwijder de zeep met een
schone, vochtige doek.
2. Drogen met een zachte doek.
Verzorging van autogordels
Bleek of verf de gordels nooit en reinig ze niet
met chemische oplosmiddelen of schurende
reinigingsmiddelen. De gordelband kan hier-
door worden aangetast. Ook zonnestraling kan
de stof aantasten.
Als u de gordels moet reinigen, gebruik dan een
lauw sopje van zachte zeep. Verwijder de gor-
dels hiertoe niet uit de auto. Drogen met een
zachte doek.
339

Laat de gordels vervangen wanneer ze rafels of
slijtplekken vertonen of wanneer de gespsluitin-
gen niet goed functioneren.
ZEKERINGEN
STROOMVERDEELKASTDe stroomverdeelkast bevindt zich in de motor-
ruimte in de buurt van de accu. Deze kast bevat
patroonzekeringen, microzekeringen, relais en
stroomonderbrekers. Mogelijk is een beschrij-ving van iedere zekering en van ieder onder-
deel op de binnenste kap gestempeld. Anders is
de locatie van iedere zekering op de binnenste
kap gestempeld, in overeenstemming met de
volgende tabel.
Locatie
Patroonzekering Microzekering Omschrijving
F03 60 A geel Koelventilator
F05 40 A groen Compressor van de luchtvering, indien aanwezig
F06 40 A groen Pomp van antiblokkeerremmen/elektronische stabiliteitssys-
teem
F07 40 A groen Elektromagneet startmotor
F08 40 A groen Emissiesensoren (alleen dieselmotor)
F09 40 A groen Dieselbrandstofverwarming (alleen dieselmotor)
F10 40 A groen Carrosserie-controller/buitenverlichting 2
F11 30 A roze Elektrische rem van trekhaak - Indien aanwezig
Stroomverdeelkast
340

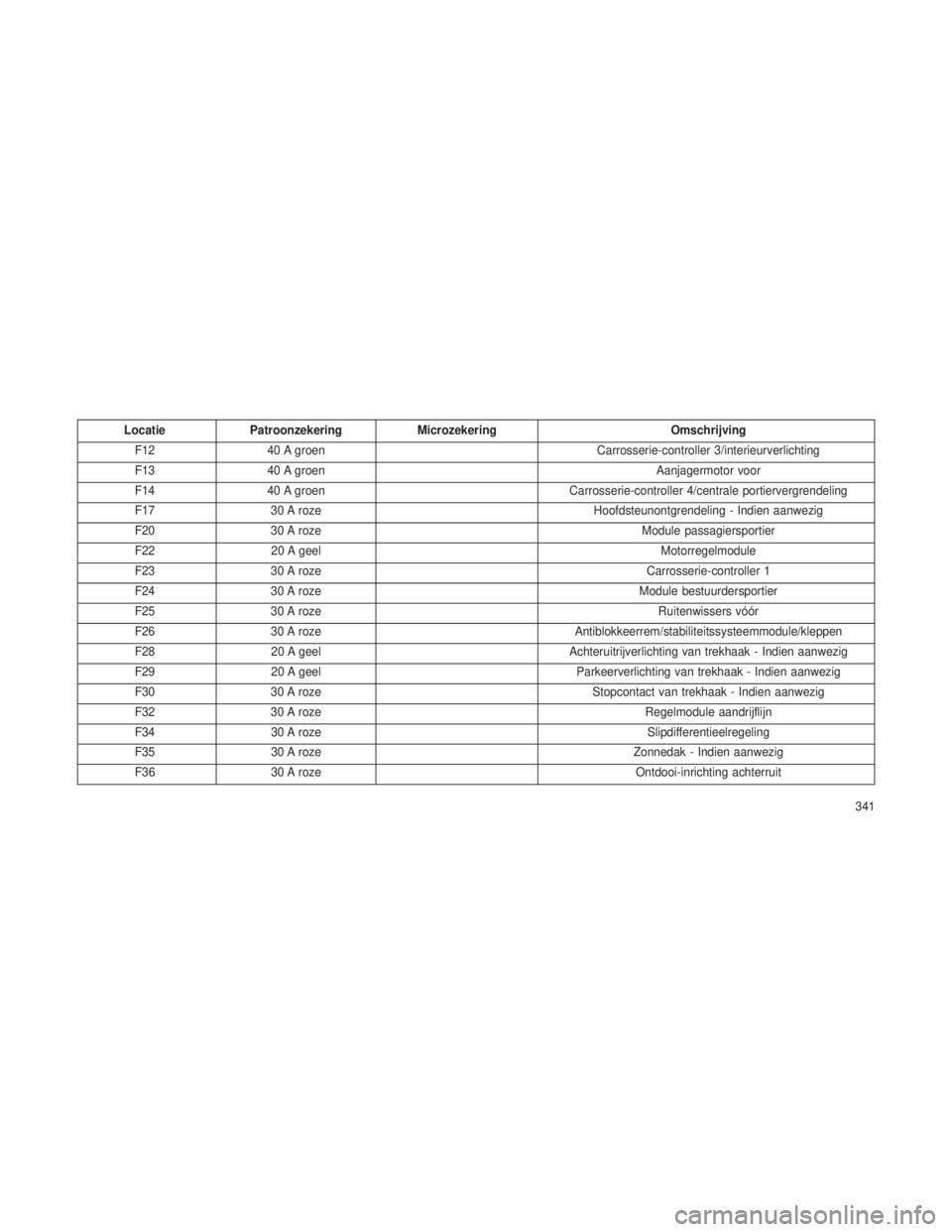

LocatiePatroonzekering Microzekering Omschrijving
F12 40 A groen Carrosserie-controller 3/interieurverlichting
F13 40 A groen Aanjagermotor voor
F14 40 A groen Carrosserie-controller 4/centrale portiervergrendeling
F17 30 A roze Hoofdsteunontgrendeling - Indien aanwezig
F20 30 A roze Module passagiersportier
F22 20 A geel Motorregelmodule
F23 30 A roze Carrosserie-controller 1
F24 30 A roze Module bestuurdersportier
F25 30 A roze Ruitenwissers vóór
F26 30 A roze Antiblokkeerrem/stabiliteitssysteemmodule/kleppen
F28 20 A geel Achteruitrijverlichting van trekhaak - Indien aanwezig
F29 20 A geel Parkeerverlichting van trekhaak - Indien aanwezig
F30 30 A roze Stopcontact van trekhaak - Indien aanwezig
F32 30 A roze Regelmodule aandrijflijn
F34 30 A roze Slipdifferentieelregeling
F35 30 A roze Zonnedak - Indien aanwezig
F36 30 A roze Ontdooi-inrichting achterruit
341

LocatiePatroonzekering Microzekering Omschrijving
F37 30 A roze Aanjager achterin - Indien aanwezig
F38 30 A roze Spanningsomvormer 115 V AC - Indien aanwezig
F39 30 A roze Elektrisch bediende achterklep - Indien aanwezig
F40 10 A rood Dagverlichting
F42 20 A geelClaxon
F44 10 A roodDiagnosepoort
F46 10 A roodBandenspanningscontrole
F49 10 A roodGeïntegreerd centrale deel/klimaatregeling
F50 20 A geelLuchtveringregelmodule - Indien aanwezig
F51 10 A roodContactschakelaarmodule/startcontact zonder sleutel/
vergrendeling stuurkolom
F52 5 A geelbruinAccusensor
F53 20 A geelTrekhaak - Linker richtingaanwijzer/remlicht - Indien aanwe-
zig
F56 15 A blauwExtra inhoud (alleen dieselmotor)
F57 15 A blauwVersnellingsbak
F59 10 A roodOntluchtingspomp (alleen dieselmotor)
342

LocatiePatroonzekering Microzekering Omschrijving
F60 15 A blauwTransmissieregelmodule
F62 10 A roodKoppeling airconditioning
F63 20 A geelBobines (benzine), ureumverwarming (diesel)
F64 25 A blancoBrandstofverstuivers/aandrijflijn
F66 10 A roodZonnedak/schakelaars voor passagiersramen/regensensor
F67 15 A blauwCD/DVD-/Bluetooth handsfree-module - Indien aanwezig
F68 20 A geelMotor achterruitwisser
F70 20 A geelBrandstofpomp van de motor
F71 30 A groenAudioversterker
F73 15 A blauwHID-koplampen rechts
F74 20 A geelVacuümpomp remsysteem - Indien aanwezig
F76 10 A roodAntiblokkeerremmen/elektronische stabiliteitssysteem
F77 10 A roodRegelmodule aandrijflijn/voorasontkoppelingsmodule
F78 10 A roodMotorregelmodule/elektrische stuurbekrachtiging - Indien
aanwezig
F80 10 A roodUniversele garagedeuropener/kompas/anti-inbraakmodule
F81 20 A geelRichtingaanwijzer rechts/remlichten van trekhaak
343

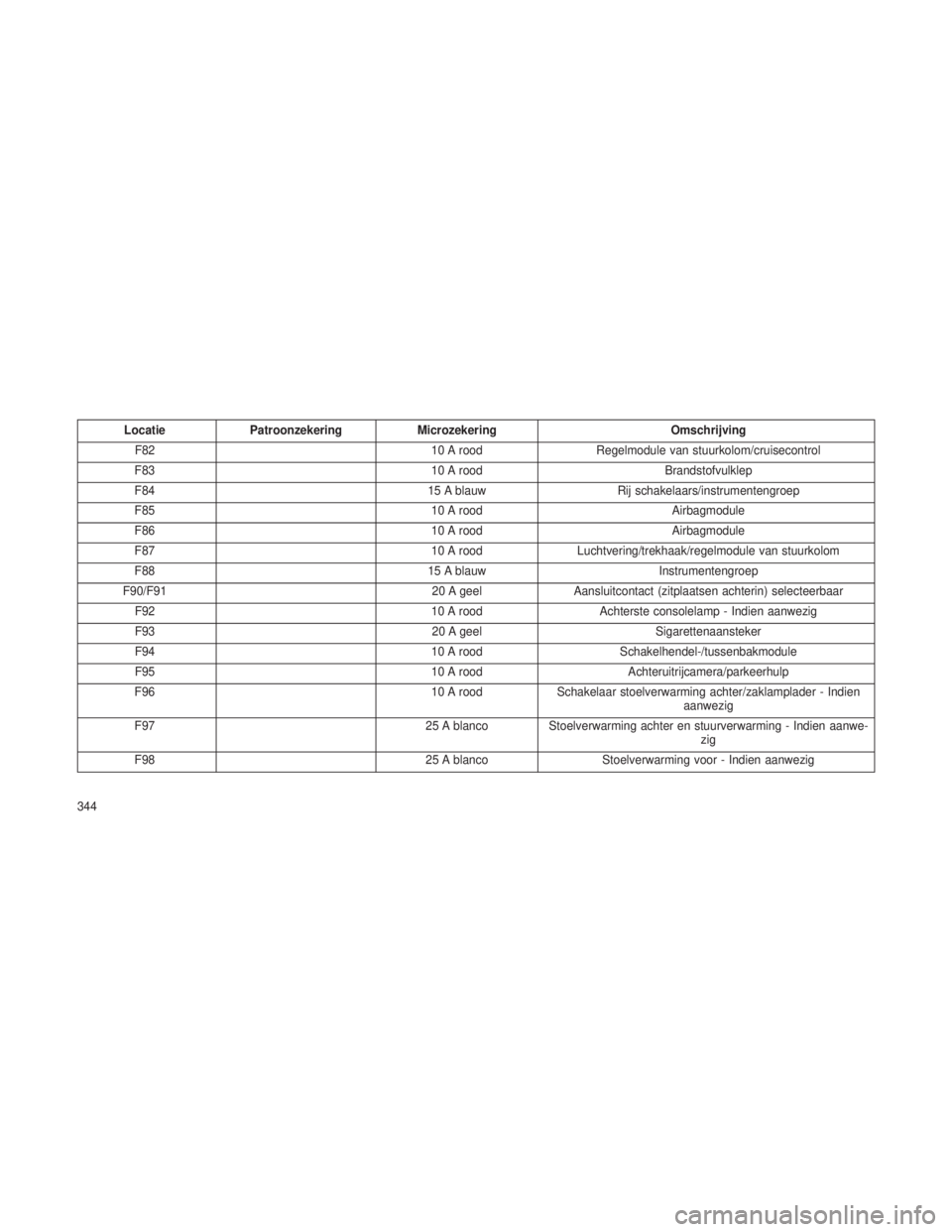

LocatiePatroonzekering Microzekering Omschrijving
F82 10 A roodRegelmodule van stuurkolom/cruisecontrol
F83 10 A roodBrandstofvulklep
F84 15 A blauwRij schakelaars/instrumentengroep
F85 10 A roodAirbagmodule
F86 10 A roodAirbagmodule
F87 10 A roodLuchtvering/trekhaak/regelmodule van stuurkolom
F88 15 A blauwInstrumentengroep
F90/F91 20 A geelAansluitcontact (zitplaatsen achterin) selecteerbaar
F92 10 A roodAchterste consolelamp - Indien aanwezig
F93 20 A geelSigarettenaansteker
F94 10 A roodSchakelhendel-/tussenbakmodule
F95 10 A roodAchteruitrijcamera/parkeerhulp
F96 10 A roodSchakelaar stoelverwarming achter/zaklamplader - Indien
aanwezig
F97 25 A blancoStoelverwarming achter en stuurverwarming - Indien aanwe-
zig
F98 25 A blancoStoelverwarming voor - Indien aanwezig
344

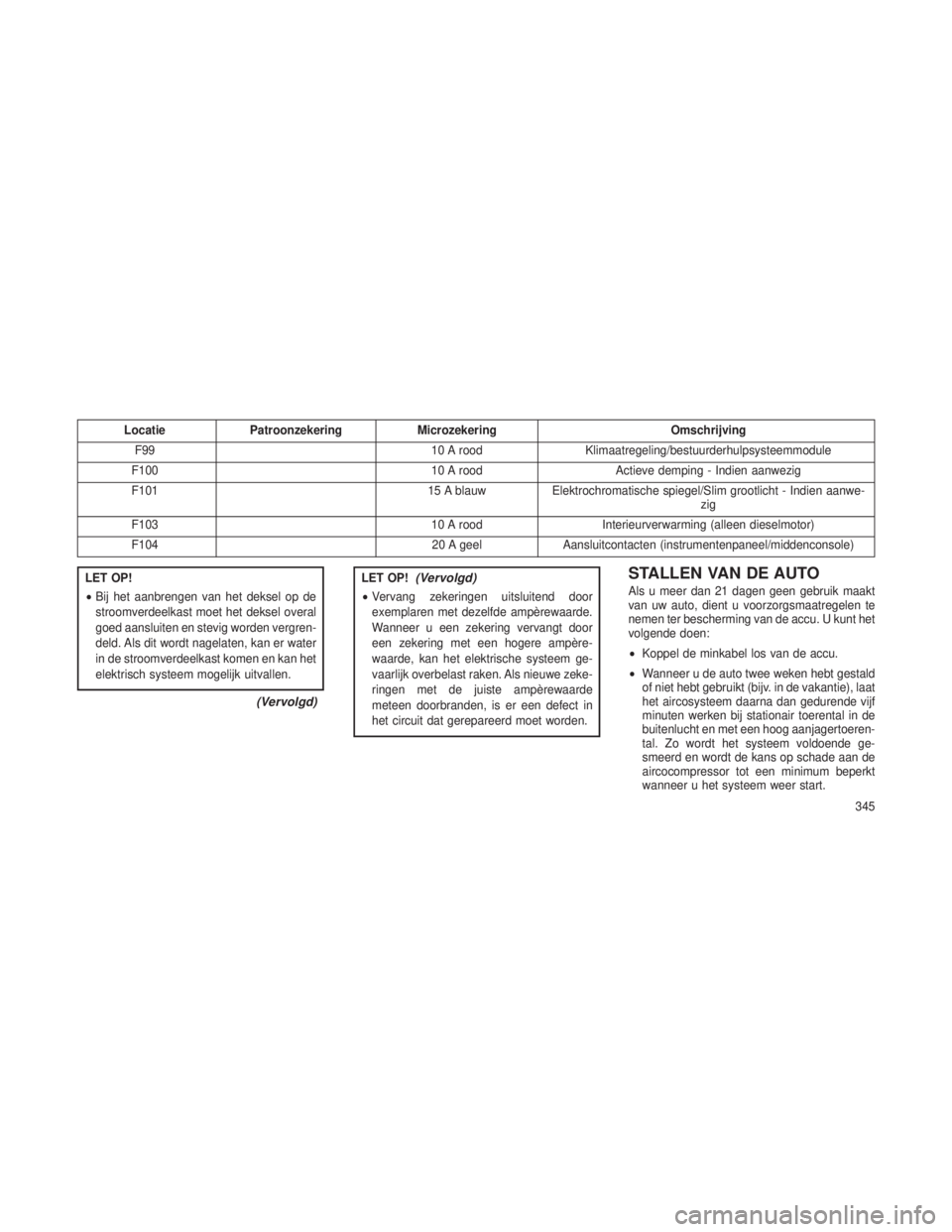

LocatiePatroonzekering Microzekering Omschrijving
F99 10 A roodKlimaatregeling/bestuurderhulpsysteemmodule
F100 10 A roodActieve demping - Indien aanwezig
F101 15 A blauwElektrochromatische spiegel/Slim grootlicht - Indien aanwe-
zig
F103 10 A roodInterieurverwarming (alleen dieselmotor)
F104 20 A geelAansluitcontacten (instrumentenpaneel/middenconsole)
LET OP!
•Bij het aanbrengen van het deksel op de
stroomverdeelkast moet het deksel overal
goed aansluiten en stevig worden vergren-
deld. Als dit wordt nagelaten, kan er water
in de stroomverdeelkast komen en kan het
elektrisch systeem mogelijk uitvallen.
(Vervolgd)
LET OP!(Vervolgd)
•Vervang zekeringen uitsluitend door
exemplaren met dezelfde ampèrewaarde.
Wanneer u een zekering vervangt door
een zekering met een hogere ampère-
waarde, kan het elektrische systeem ge-
vaarlijk overbelast raken. Als nieuwe zeke-
ringen met de juiste ampèrewaarde
meteen doorbranden, is er een defect in
het circuit dat gerepareerd moet worden.
STALLEN VAN DE AUTO
Als u meer dan 21 dagen geen gebruik maakt
van uw auto, dient u voorzorgsmaatregelen te
nemen ter bescherming van de accu. U kunt het
volgende doen:
• Koppel de minkabel los van de accu.
• Wanneer u de auto twee weken hebt gestald
of niet hebt gebruikt (bijv. in de vakantie), laat
het aircosysteem daarna dan gedurende vijf
minuten werken bij stationair toerental in de
buitenlucht en met een hoog aanjagertoeren-
tal. Zo wordt het systeem voldoende ge-
smeerd en wordt de kans op schade aan de
aircocompressor tot een minimum beperkt
wanneer u het systeem weer start.
345

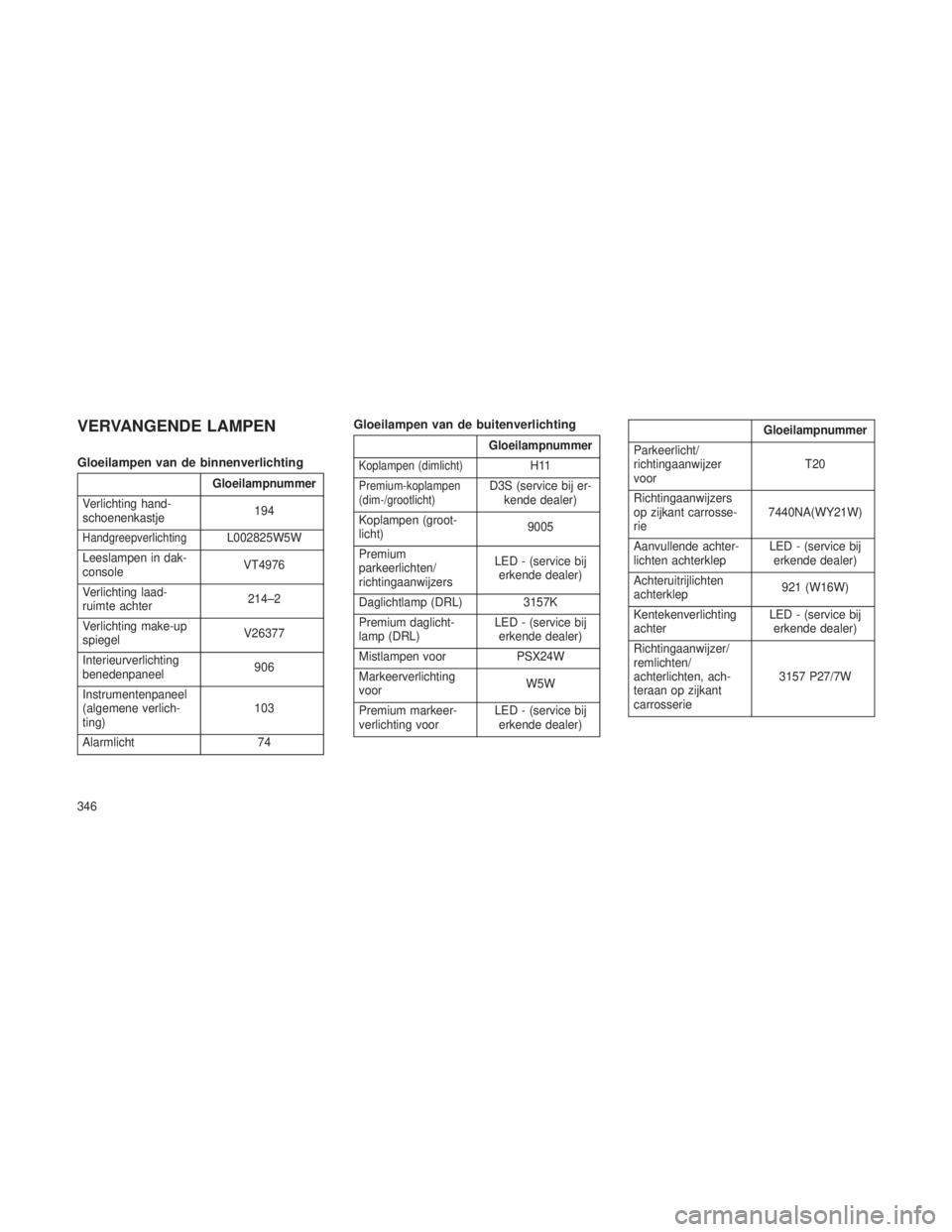

VERVANGENDE LAMPEN
Gloeilampen van de binnenverlichting
Gloeilampnummer
Verlichting hand-
schoenenkastje 194
HandgreepverlichtingL002825W5W
Leeslampen in dak-
console VT4976
Verlichting laad-
ruimte achter 214–2
Verlichting make-up
spiegel V26377
Interieurverlichting
benedenpaneel 906
Instrumentenpaneel
(algemene verlich-
ting) 103
Alarmlicht 74
Gloeilampen van de buitenverlichting
Gloeilampnummer
Koplampen (dimlicht)H11
Premium-koplampen
(dim-/grootlicht)D3S (service bij er-
kende dealer)
Koplampen (groot-
licht) 9005
Premium
parkeerlichten/
richtingaanwijzers LED - (service bij
erkende dealer)
Daglichtlamp (DRL) 3157K
Premium daglicht-
lamp (DRL) LED - (service bij
erkende dealer)
Mistlampen voor PSX24W
Markeerverlichting
voor W5W
Premium markeer-
verlichting voor LED - (service bij
erkende dealer)
Gloeilampnummer
Parkeerlicht/
richtingaanwijzer
voor T20
Richtingaanwijzers
op zijkant carrosse-
rie 7440NA(WY21W)
Aanvullende achter-
lichten achterklep LED - (service bij
erkende dealer)
Achteruitrijlichten
achterklep 921 (W16W)
Kentekenverlichting
achter LED - (service bij
erkende dealer)
Richtingaanwijzer/
remlichten/
achterlichten, ach-
teraan op zijkant
carrosserie 3157 P27/7W
346
