JEEP GRAND CHEROKEE 2013 Instructieboek (in Dutch)

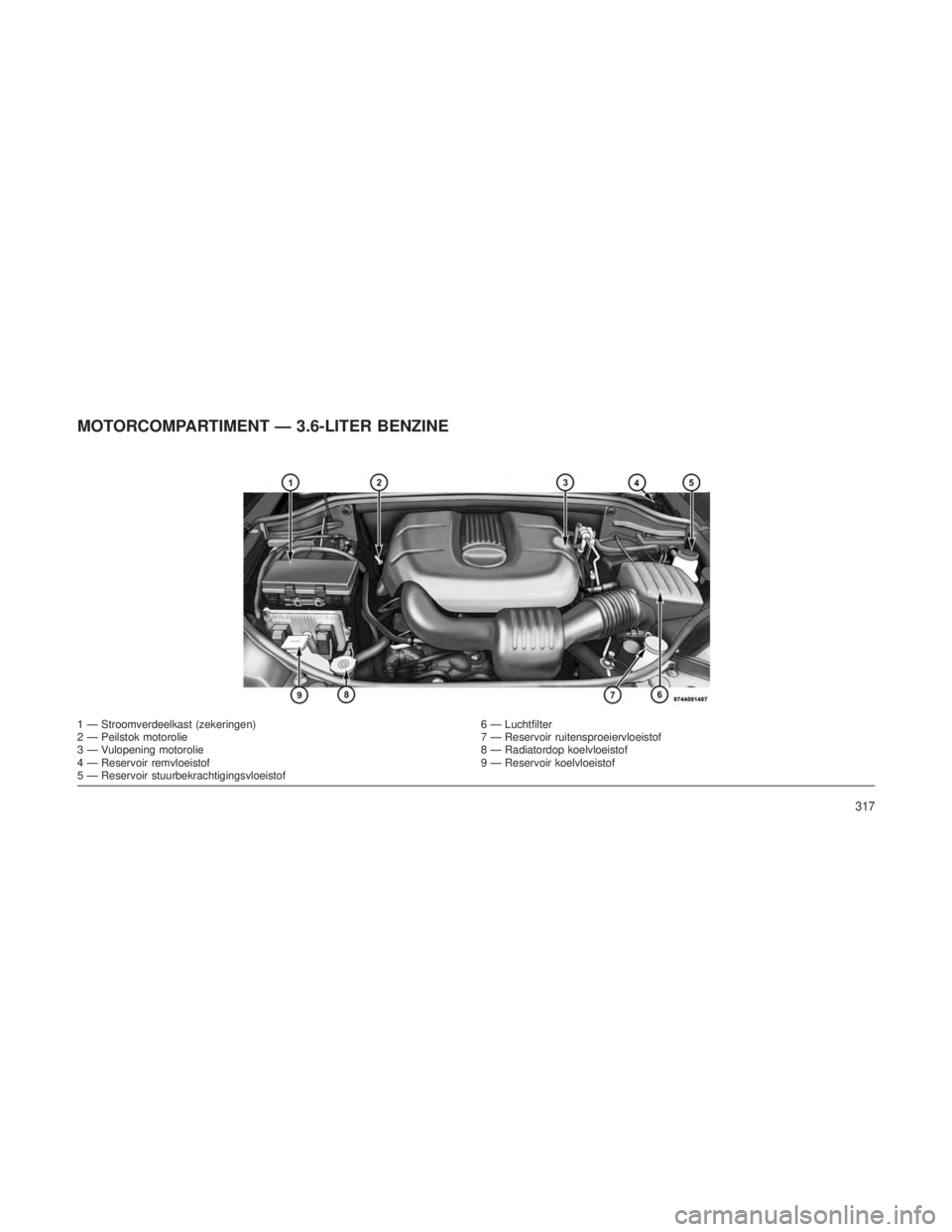

MOTORCOMPARTIMENT — 3.6-LITER BENZINE
1 — Stroomverdeelkast (zekeringen)6 — Luchtfilter
2 — Peilstok motorolie 7 — Reservoir ruitensproeiervloeistof
3 — Vulopening motorolie 8 — Radiatordop koelvloeistof
4 — Reservoir remvloeistof 9 — Reservoir koelvloeistof
5 — Reservoir stuurbekrachtigingsvloeistof
317

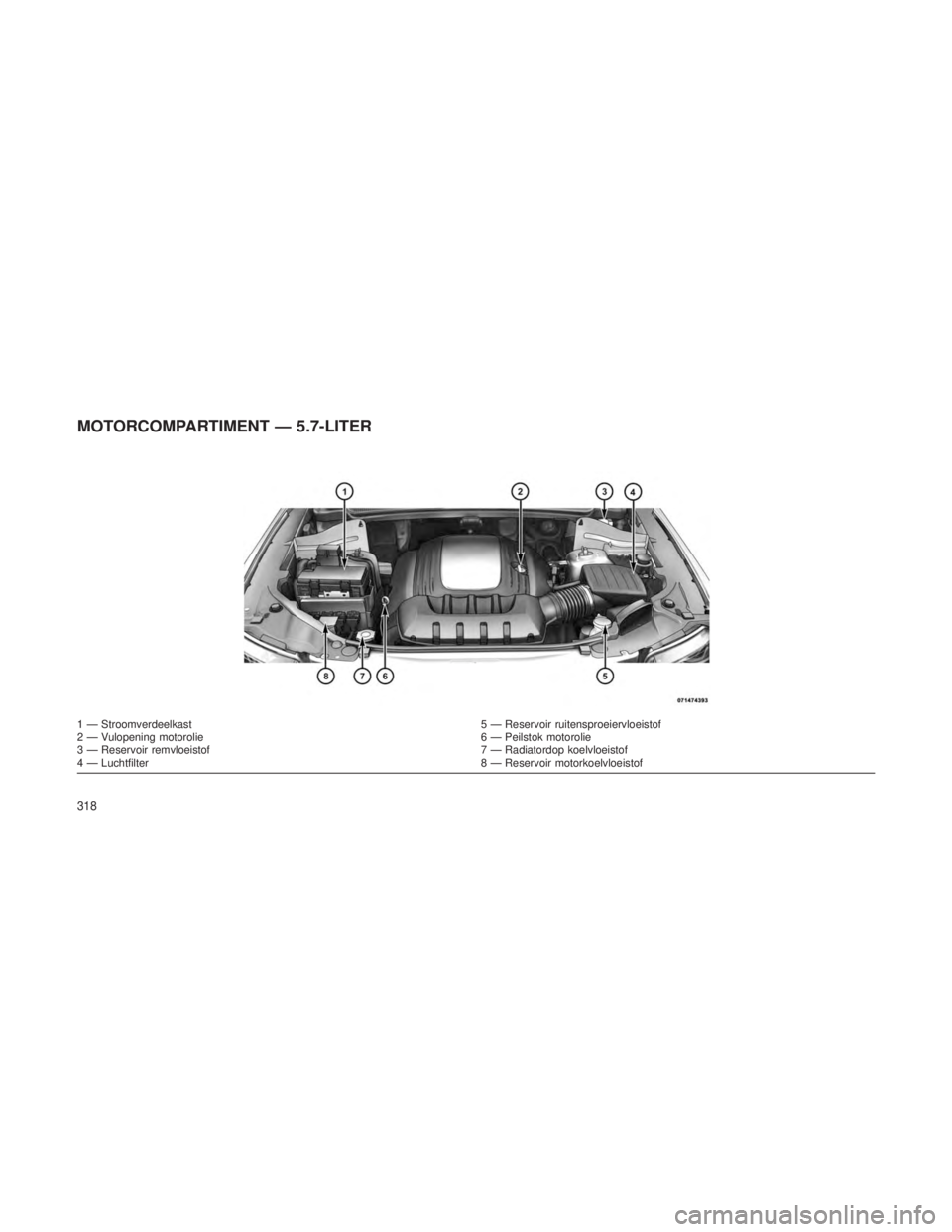

MOTORCOMPARTIMENT — 5.7-LITER
1 — Stroomverdeelkast5 — Reservoir ruitensproeiervloeistof
2 — Vulopening motorolie 6 — Peilstok motorolie
3 — Reservoir remvloeistof 7 — Radiatordop koelvloeistof
4 — Luchtfilter 8 — Reservoir motorkoelvloeistof
318

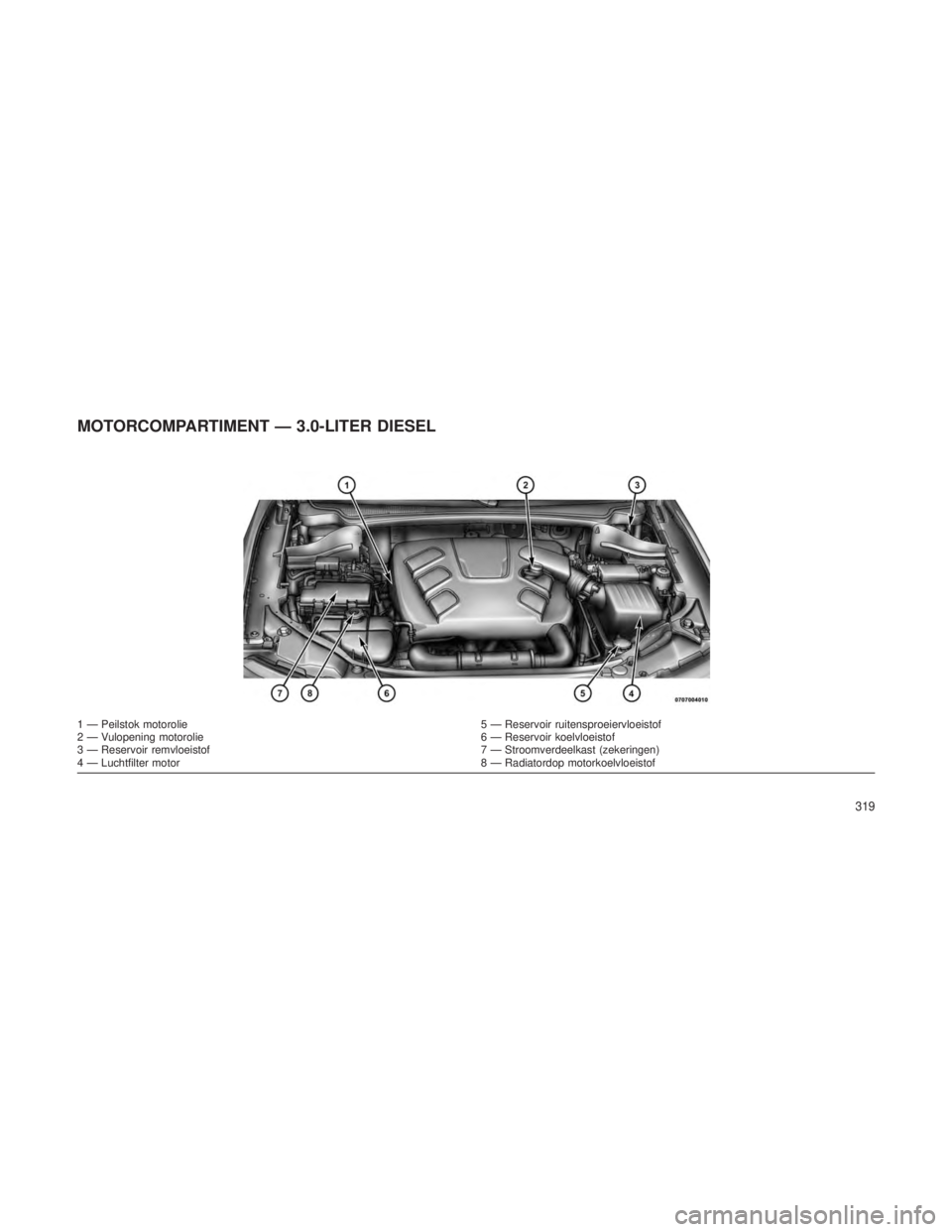

MOTORCOMPARTIMENT — 3.0-LITER DIESEL
1 — Peilstok motorolie5 — Reservoir ruitensproeiervloeistof
2 — Vulopening motorolie 6 — Reservoir koelvloeistof
3 — Reservoir remvloeistof 7 — Stroomverdeelkast (zekeringen)
4 — Luchtfilter motor 8 — Radiatordop motorkoelvloeistof
319

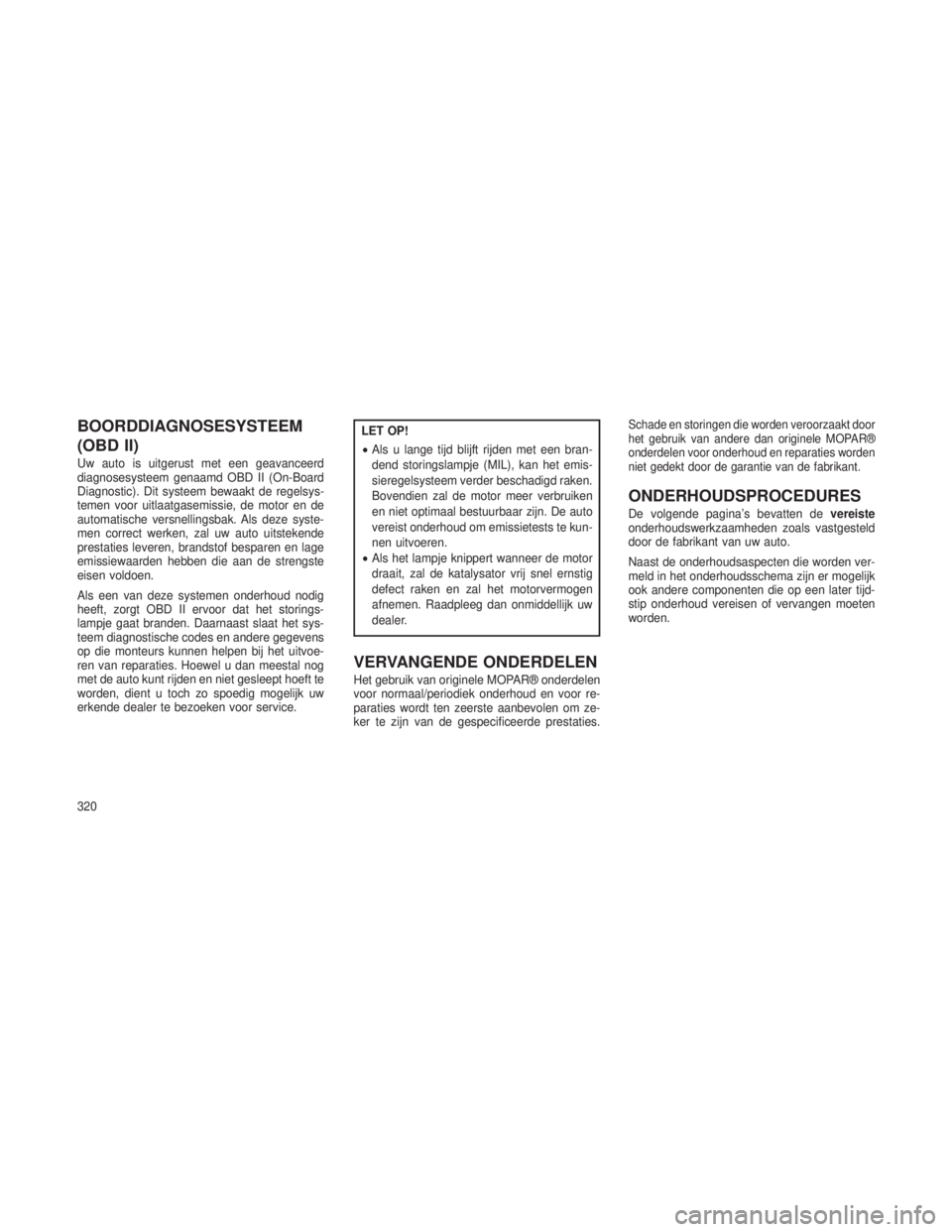

BOORDDIAGNOSESYSTEEM
(OBD II)
Uw auto is uitgerust met een geavanceerd
diagnosesysteem genaamd OBD II (On-Board
Diagnostic). Dit systeem bewaakt de regelsys-
temen voor uitlaatgasemissie, de motor en de
automatische versnellingsbak. Als deze syste-
men correct werken, zal uw auto uitstekende
prestaties leveren, brandstof besparen en lage
emissiewaarden hebben die aan de strengste
eisen voldoen.
Als een van deze systemen onderhoud nodig
heeft, zorgt OBD II ervoor dat het storings-
lampje gaat branden. Daarnaast slaat het sys-
teem diagnostische codes en andere gegevens
op die monteurs kunnen helpen bij het uitvoe-
ren van reparaties. Hoewel u dan meestal nog
met de auto kunt rijden en niet gesleept hoeft te
worden, dient u toch zo spoedig mogelijk uw
erkende dealer te bezoeken voor service.
LET OP!
•Als u lange tijd blijft rijden met een bran-
dend storingslampje (MIL), kan het emis-
sieregelsysteem verder beschadigd raken.
Bovendien zal de motor meer verbruiken
en niet optimaal bestuurbaar zijn. De auto
vereist onderhoud om emissietests te kun-
nen uitvoeren.
• Als het lampje knippert wanneer de motor
draait, zal de katalysator vrij snel ernstig
defect raken en zal het motorvermogen
afnemen. Raadpleeg dan onmiddellijk uw
dealer.
VERVANGENDE ONDERDELEN
Het gebruik van originele MOPAR® onderdelen
voor normaal/periodiek onderhoud en voor re-
paraties wordt ten zeerste aanbevolen om ze-
ker te zijn van de gespecificeerde prestaties.
Schade en storingen die worden veroorzaakt door
het gebruik van andere dan originele MOPAR®
onderdelen voor onderhoud en reparaties worden
niet gedekt door de garantie van de fabrikant.
ONDERHOUDSPROCEDURES
De volgende pagina’s bevatten de vereiste
onderhoudswerkzaamheden zoals vastgesteld
door de fabrikant van uw auto.
Naast de onderhoudsaspecten die worden ver-
meld in het onderhoudsschema zijn er mogelijk
ook andere componenten die op een later tijd-
stip onderhoud vereisen of vervangen moeten
worden.
320

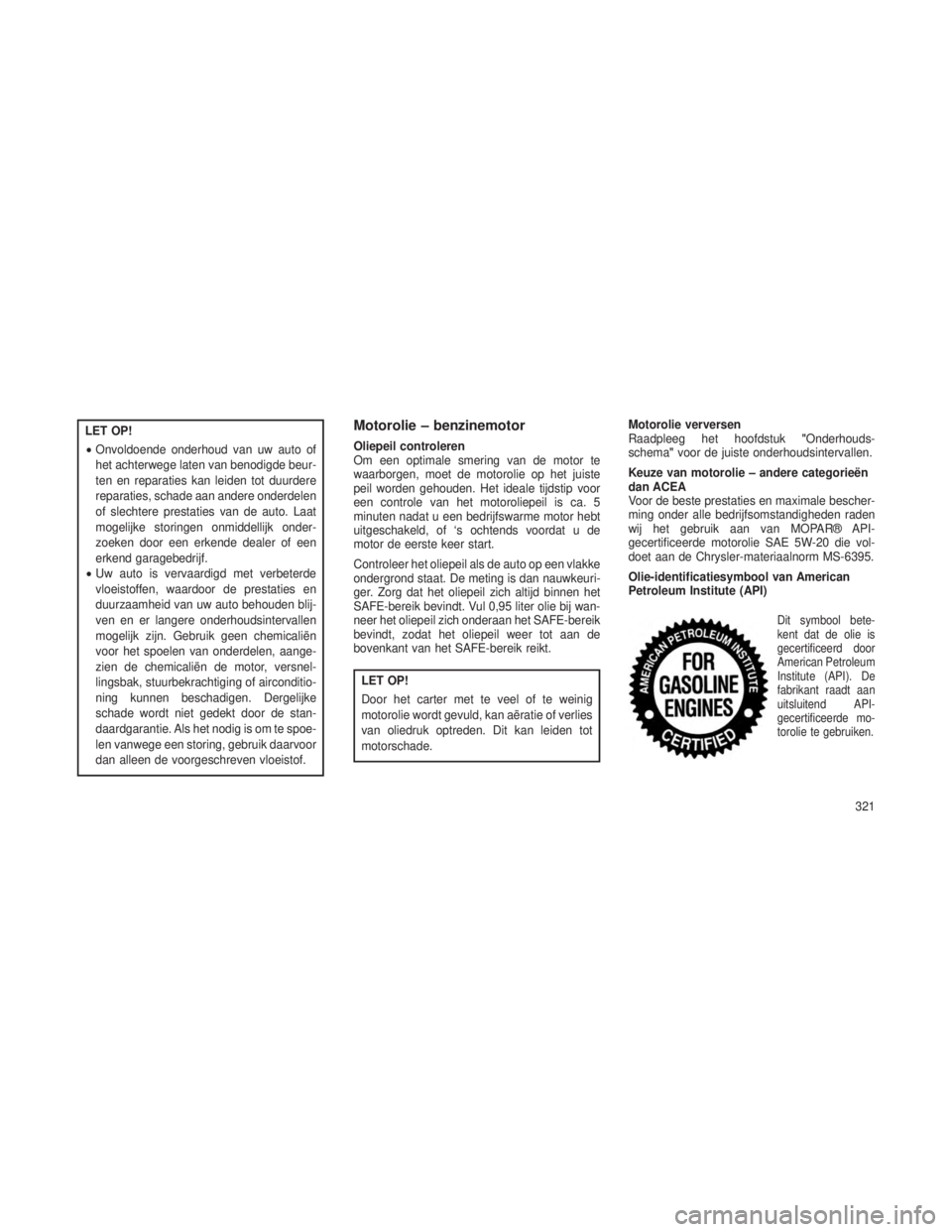

LET OP!
•Onvoldoende onderhoud van uw auto of
het achterwege laten van benodigde beur-
ten en reparaties kan leiden tot duurdere
reparaties, schade aan andere onderdelen
of slechtere prestaties van de auto. Laat
mogelijke storingen onmiddellijk onder-
zoeken door een erkende dealer of een
erkend garagebedrijf.
• Uw auto is vervaardigd met verbeterde
vloeistoffen, waardoor de prestaties en
duurzaamheid van uw auto behouden blij-
ven en er langere onderhoudsintervallen
mogelijk zijn. Gebruik geen chemicaliën
voor het spoelen van onderdelen, aange-
zien de chemicaliën de motor, versnel-
lingsbak, stuurbekrachtiging of airconditio-
ning kunnen beschadigen. Dergelijke
schade wordt niet gedekt door de stan-
daardgarantie. Als het nodig is om te spoe-
len vanwege een storing, gebruik daarvoor
dan alleen de voorgeschreven vloeistof.Motorolie – benzinemotor
Oliepeil controleren
Om een optimale smering van de motor te
waarborgen, moet de motorolie op het juiste
peil worden gehouden. Het ideale tijdstip voor
een controle van het motoroliepeil is ca. 5
minuten nadat u een bedrijfswarme motor hebt
uitgeschakeld, of ‘s ochtends voordat u de
motor de eerste keer start.
Controleer het oliepeil als de auto op een vlakke
ondergrond staat. De meting is dan nauwkeuri-
ger. Zorg dat het oliepeil zich altijd binnen het
SAFE-bereik bevindt. Vul 0,95 liter olie bij wan-
neer het oliepeil zich onderaan het SAFE-bereik
bevindt, zodat het oliepeil weer tot aan de
bovenkant van het SAFE-bereik reikt.
LET OP!
Door het carter met te veel of te weinig
motorolie wordt gevuld, kan aëratie of verlies
van oliedruk optreden. Dit kan leiden tot
motorschade. Motorolie verversen
Raadpleeg het hoofdstuk
"Onderhouds-
schema" voor de juiste onderhoudsintervallen.
Keuze van motorolie – andere categorieën
dan ACEA
Voor de beste prestaties en maximale bescher-
ming onder alle bedrijfsomstandigheden raden
wij het gebruik aan van MOPAR® API-
gecertificeerde motorolie SAE 5W-20 die vol-
doet aan de Chrysler-materiaalnorm MS-6395.
Olie-identificatiesymbool van American
Petroleum Institute (API)
Dit symbool bete-
kent dat de olie is
gecertificeerd door
American Petroleum
Institute (API). De
fabrikant raadt aan
uitsluitend API-
gecertificeerde mo-
torolie te gebruiken.
321

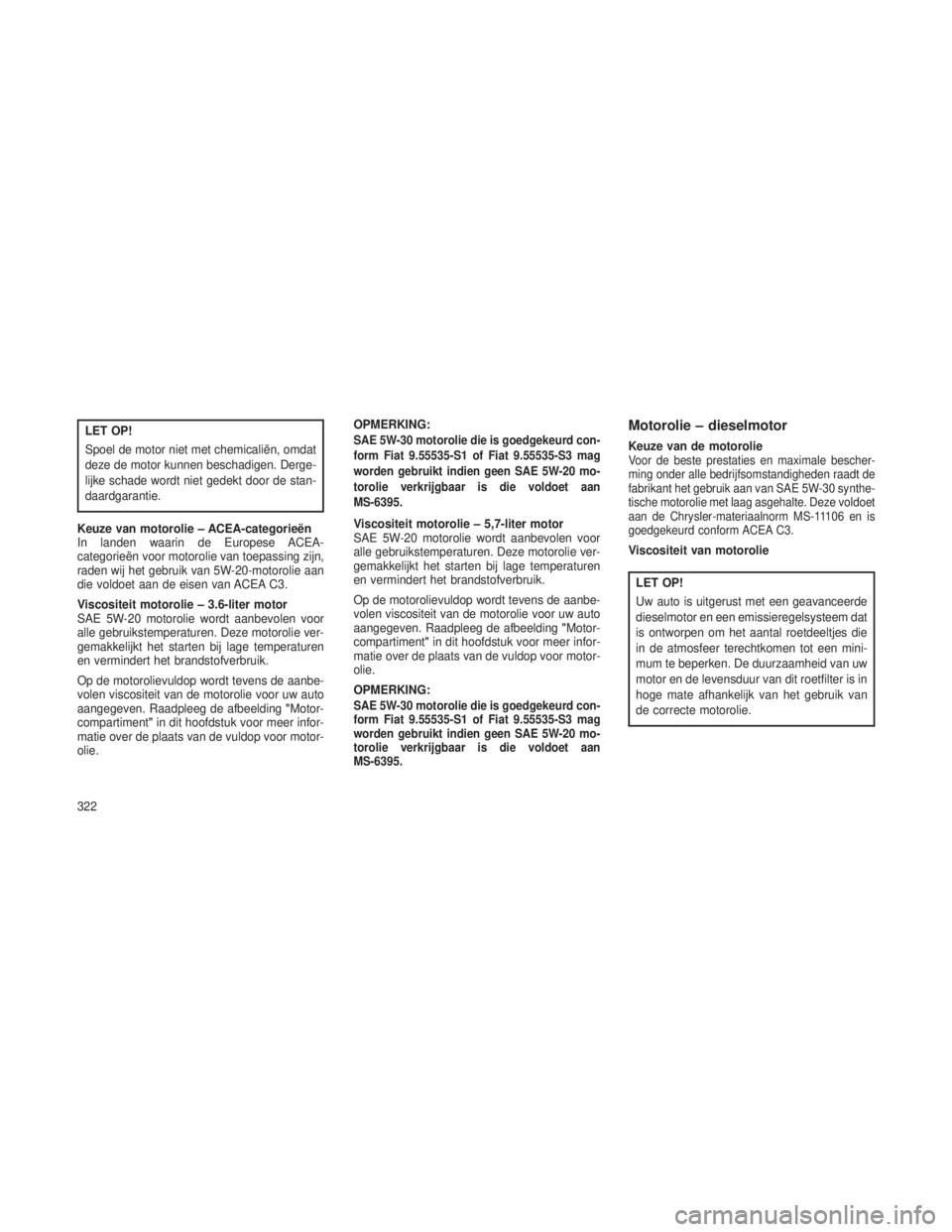

LET OP!
Spoel de motor niet met chemicaliën, omdat
deze de motor kunnen beschadigen. Derge-
lijke schade wordt niet gedekt door de stan-
daardgarantie.
Keuze van motorolie – ACEA-categorieën
In landen waarin de Europese ACEA-
categorieën voor motorolie van toepassing zijn,
raden wij het gebruik van 5W-20-motorolie aan
die voldoet aan de eisen van ACEA C3.
Viscositeit motorolie – 3.6-liter motor
SAE 5W-20 motorolie wordt aanbevolen voor
alle gebruikstemperaturen. Deze motorolie ver-
gemakkelijkt het starten bij lage temperaturen
en vermindert het brandstofverbruik.
Op de motorolievuldop wordt tevens de aanbe-
volen viscositeit van de motorolie voor uw auto
aangegeven. Raadpleeg de afbeelding "Motor-
compartiment" in dit hoofdstuk voor meer infor-
matie over de plaats van de vuldop voor motor-
olie. OPMERKING:SAE 5W-30 motorolie die is goedgekeurd con-
form Fiat 9.55535-S1 of Fiat 9.55535-S3 mag
worden gebruikt indien geen SAE 5W-20 mo-
torolie verkrijgbaar is die voldoet aan
MS-6395.
Viscositeit motorolie – 5,7-liter motor
SAE 5W-20 motorolie wordt aanbevolen voor
alle gebruikstemperaturen. Deze motorolie ver-
gemakkelijkt het starten bij lage temperaturen
en vermindert het brandstofverbruik.
Op de motorolievuldop wordt tevens de aanbe-
volen viscositeit van de motorolie voor uw auto
aangegeven. Raadpleeg de afbeelding
"Motor-
compartiment" in dit hoofdstuk voor meer infor-
matie over de plaats van de vuldop voor motor-
olie.
OPMERKING:
SAE 5W-30 motorolie die is goedgekeurd con-
form Fiat 9.55535-S1 of Fiat 9.55535-S3 mag
worden gebruikt indien geen SAE 5W-20 mo-
torolie verkrijgbaar is die voldoet aan
MS-6395.
Motorolie – dieselmotor
Keuze van de motorolieVoor de beste prestaties en maximale bescher-
ming onder alle bedrijfsomstandigheden raadt de
fabrikant het gebruik aan van SAE 5W-30 synthe-
tische motorolie met laag asgehalte. Deze voldoet
aan de Chrysler-materiaalnorm MS-11106 en is
goedgekeurd conform ACEA C3.
Viscositeit van motorolie
LET OP!
Uw auto is uitgerust met een geavanceerde
dieselmotor en een emissieregelsysteem dat
is ontworpen om het aantal roetdeeltjes die
in de atmosfeer terechtkomen tot een mini-
mum te beperken. De duurzaamheid van uw
motor en de levensduur van dit roetfilter is in
hoge mate afhankelijk van het gebruik van
de correcte motorolie.
322

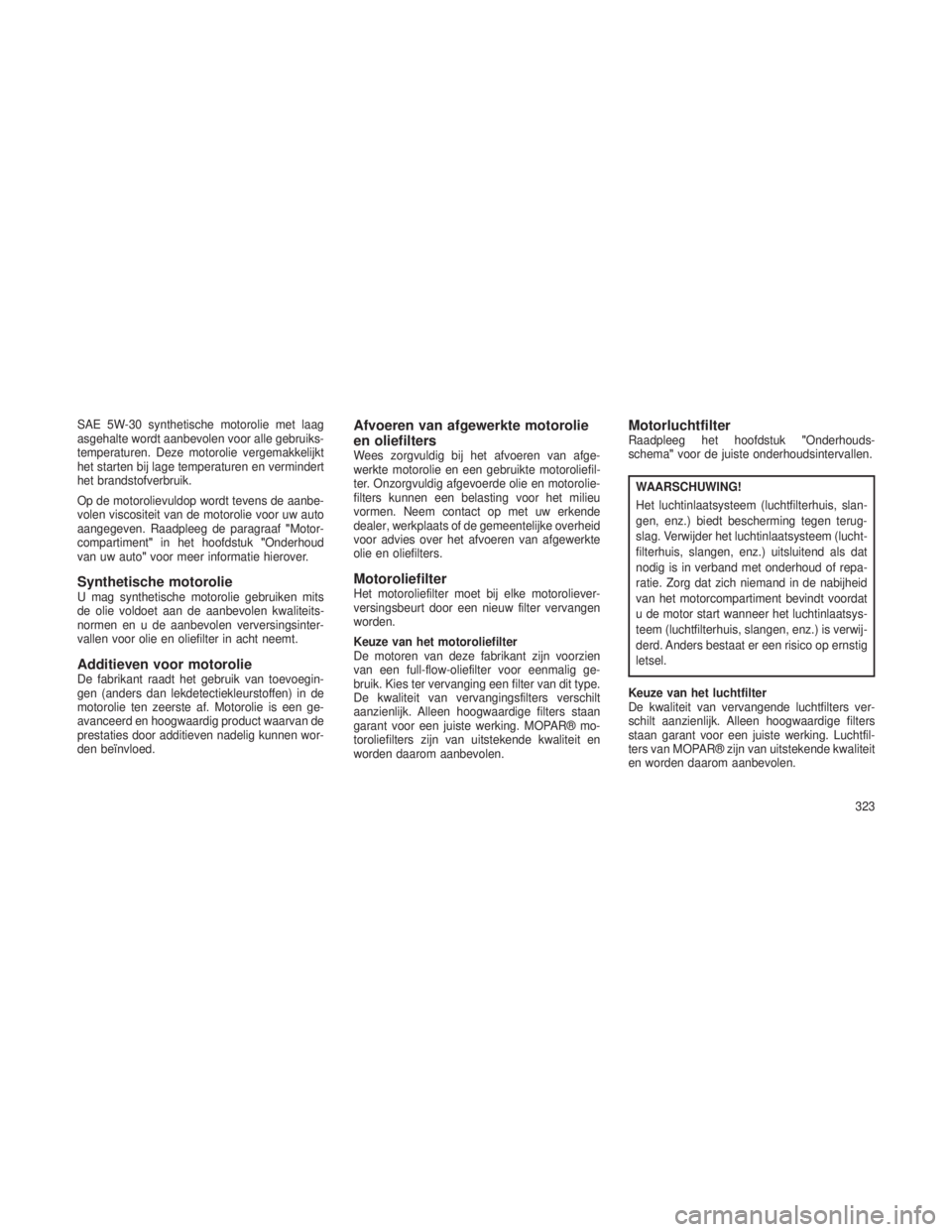

SAE 5W-30 synthetische motorolie met laag
asgehalte wordt aanbevolen voor alle gebruiks-
temperaturen. Deze motorolie vergemakkelijkt
het starten bij lage temperaturen en vermindert
het brandstofverbruik.
Op de motorolievuldop wordt tevens de aanbe-
volen viscositeit van de motorolie voor uw auto
aangegeven. Raadpleeg de paragraaf"Motor-
compartiment" in het hoofdstuk "Onderhoud
van uw auto" voor meer informatie hierover.
Synthetische motorolieU mag synthetische motorolie gebruiken mits
de olie voldoet aan de aanbevolen kwaliteits-
normen en u de aanbevolen verversingsinter-
vallen voor olie en oliefilter in acht neemt.
Additieven voor motorolieDe fabrikant raadt het gebruik van toevoegin-
gen (anders dan lekdetectiekleurstoffen) in de
motorolie ten zeerste af. Motorolie is een ge-
avanceerd en hoogwaardig product waarvan de
prestaties door additieven nadelig kunnen wor-
den beïnvloed.
Afvoeren van afgewerkte motorolie
en oliefilters
Wees zorgvuldig bij het afvoeren van afge-
werkte motorolie en een gebruikte motoroliefil-
ter. Onzorgvuldig afgevoerde olie en motorolie-
filters kunnen een belasting voor het milieu
vormen. Neem contact op met uw erkende
dealer, werkplaats of de gemeentelijke overheid
voor advies over het afvoeren van afgewerkte
olie en oliefilters.
MotoroliefilterHet motoroliefilter moet bij elke motoroliever-
versingsbeurt door een nieuw filter vervangen
worden.
Keuze van het motoroliefilter
De motoren van deze fabrikant zijn voorzien
van een full-flow-oliefilter voor eenmalig ge-
bruik. Kies ter vervanging een filter van dit type.
De kwaliteit van vervangingsfilters verschilt
aanzienlijk. Alleen hoogwaardige filters staan
garant voor een juiste werking. MOPAR® mo-
toroliefilters zijn van uitstekende kwaliteit en
worden daarom aanbevolen.
MotorluchtfilterRaadpleeg het hoofdstuk "Onderhouds-
schema" voor de juiste onderhoudsintervallen.
WAARSCHUWING!
Het luchtinlaatsysteem (luchtfilterhuis, slan-
gen, enz.) biedt bescherming tegen terug-
slag. Verwijder het luchtinlaatsysteem (lucht-
filterhuis, slangen, enz.) uitsluitend als dat
nodig is in verband met onderhoud of repa-
ratie. Zorg dat zich niemand in de nabijheid
van het motorcompartiment bevindt voordat
u de motor start wanneer het luchtinlaatsys-
teem (luchtfilterhuis, slangen, enz.) is verwij-
derd. Anders bestaat er een risico op ernstig
letsel.
Keuze van het luchtfilter
De kwaliteit van vervangende luchtfilters ver-
schilt aanzienlijk. Alleen hoogwaardige filters
staan garant voor een juiste werking. Luchtfil-
ters van MOPAR® zijn van uitstekende kwaliteit
en worden daarom aanbevolen.
323

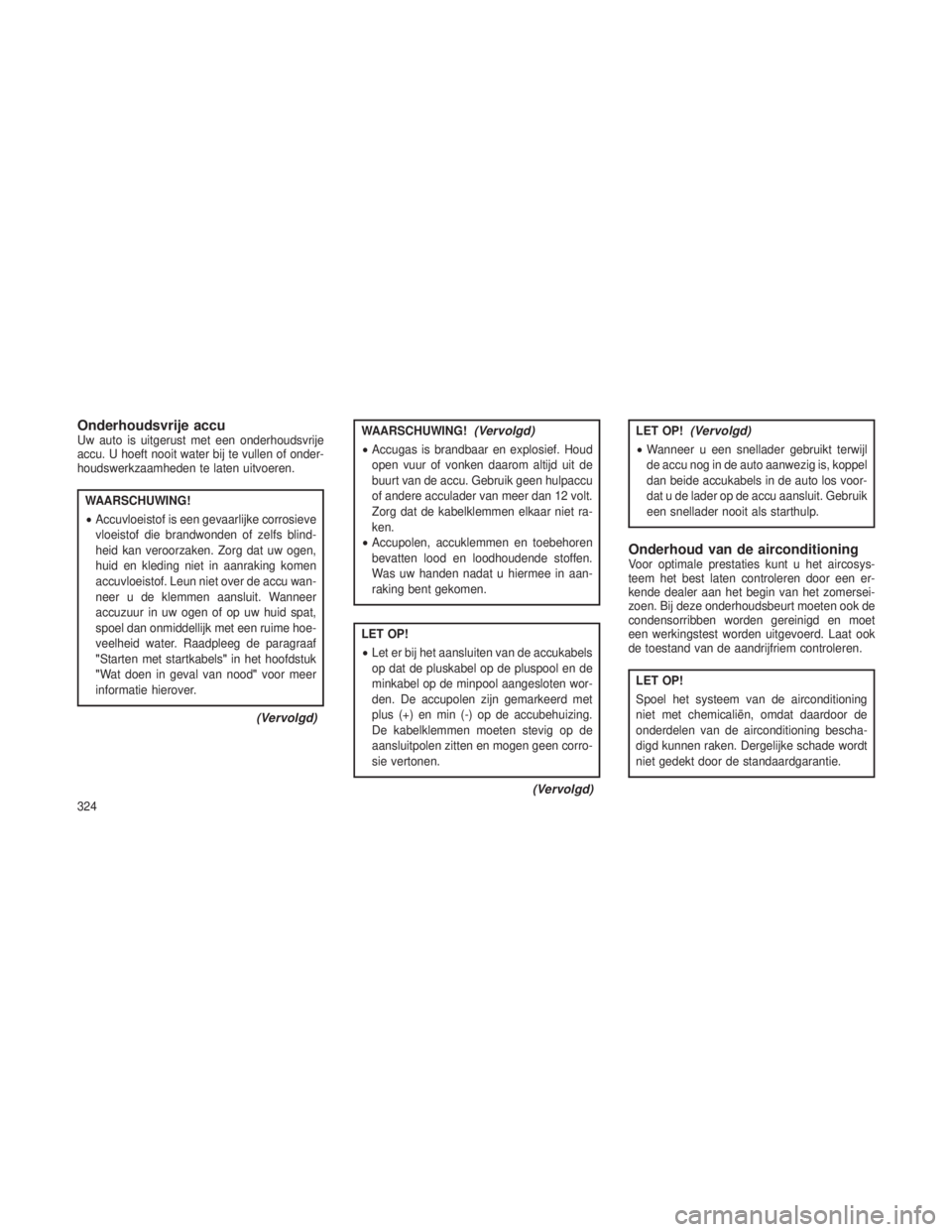

Onderhoudsvrije accuUw auto is uitgerust met een onderhoudsvrije
accu. U hoeft nooit water bij te vullen of onder-
houdswerkzaamheden te laten uitvoeren.
WAARSCHUWING!
•Accuvloeistof is een gevaarlijke corrosieve
vloeistof die brandwonden of zelfs blind-
heid kan veroorzaken. Zorg dat uw ogen,
huid en kleding niet in aanraking komen
accuvloeistof. Leun niet over de accu wan-
neer u de klemmen aansluit. Wanneer
accuzuur in uw ogen of op uw huid spat,
spoel dan onmiddellijk met een ruime hoe-
veelheid water. Raadpleeg de paragraaf
"Starten met startkabels" in het hoofdstuk
"Wat doen in geval van nood" voor meer
informatie hierover.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
• Accugas is brandbaar en explosief. Houd
open vuur of vonken daarom altijd uit de
buurt van de accu. Gebruik geen hulpaccu
of andere acculader van meer dan 12 volt.
Zorg dat de kabelklemmen elkaar niet ra-
ken.
• Accupolen, accuklemmen en toebehoren
bevatten lood en loodhoudende stoffen.
Was uw handen nadat u hiermee in aan-
raking bent gekomen.
LET OP!
•Let er bij het aansluiten van de accukabels
op dat de pluskabel op de pluspool en de
minkabel op de minpool aangesloten wor-
den. De accupolen zijn gemarkeerd met
plus (+) en min (-) op de accubehuizing.
De kabelklemmen moeten stevig op de
aansluitpolen zitten en mogen geen corro-
sie vertonen.
(Vervolgd)
LET OP!(Vervolgd)
•Wanneer u een snellader gebruikt terwijl
de accu nog in de auto aanwezig is, koppel
dan beide accukabels in de auto los voor-
dat u de lader op de accu aansluit. Gebruik
een snellader nooit als starthulp.
Onderhoud van de airconditioningVoor optimale prestaties kunt u het aircosys-
teem het best laten controleren door een er-
kende dealer aan het begin van het zomersei-
zoen. Bij deze onderhoudsbeurt moeten ook de
condensorribben worden gereinigd en moet
een werkingstest worden uitgevoerd. Laat ook
de toestand van de aandrijfriem controleren.
LET OP!
Spoel het systeem van de airconditioning
niet met chemicaliën, omdat daardoor de
onderdelen van de airconditioning bescha-
digd kunnen raken. Dergelijke schade wordt
niet gedekt door de standaardgarantie.
324

WAARSCHUWING!
•Gebruik voor uw airco uitsluitend door de
fabrikant goedgekeurde compressor-
smeermiddelen en koudemiddelen. Som-
mige niet-goedgekeurde koudemiddelen
zijn brandbaar en explosief en kunnen
daardoor ernstig letsel veroorzaken. An-
dere niet-goedgekeurde koudemiddelen of
smeermiddelen kunnen het systeem be-
schadigen, wat hoge reparatiekosten met
zich meebrengt.
• Het aircosysteem bevat een koudemiddel
onder hoge druk. Om letsel of schade aan
het systeem te voorkomen, moet het bij-
vullen van koelmiddel of het uitvoeren van
reparaties waarbij leidingen moeten wor-
den losgekoppeld, worden overgelaten
aan een vakbekwame en speciaal opge-
leide monteur. OPMERKING:
Gebruik uitsluitend vloeibare afdichtings-
middelen voor aircosystemen, producten
voor het stoppen van lekken, afdichtings-
conditioners, compressorolie of koudemid-
delen die goedgekeurd zijn door de fabri-
kant.
Koudemiddel opvangen en recyclen
Het airconditioningsysteem van uw auto bevat
R-134a, een koudemiddel dat de ozonlaag niet
aantast. De fabrikant raadt u aan het onderhoud
aan het airconditioningsysteem te laten uitvoe-
ren door een erkende dealer of een vakgarage
die beschikt over de uitrusting om het koude-
middel op te vangen en te laten recyclen.
OPMERKING:
Gebruik uitsluitend vloeibare afdichtings-
middelen voor aircosystemen, producten
voor het stoppen van lekken, afdichtings-
conditioners, compressorolie of koudemid-
delen die goedgekeurd zijn door de fabri-
kant. Aircoluchtfilter
Raadpleeg het hoofdstuk
"Onderhouds-
schema" voor de juiste onderhoudsintervallen.
WAARSCHUWING!
Het luchtfilter van het aircosysteem niet ver-
wijderen als de aanjager aanstaat, anders
kan persoonlijk letsel het gevolg zijn.
Het luchtfilter van het aircosysteem bevindt zich
in de luchtinlaat achter het handschoenen-
kastje. Volg de onderstaande procedure om het
filter te vervangen:
1. Open het handschoenenkastje en neem alle
voorwerpen eruit.
2. Druk op de zijwanden van het handschoe-
nenkastje en laat de klep zakken.
3. Klap het handschoenenkastje naar bene-
den.
325

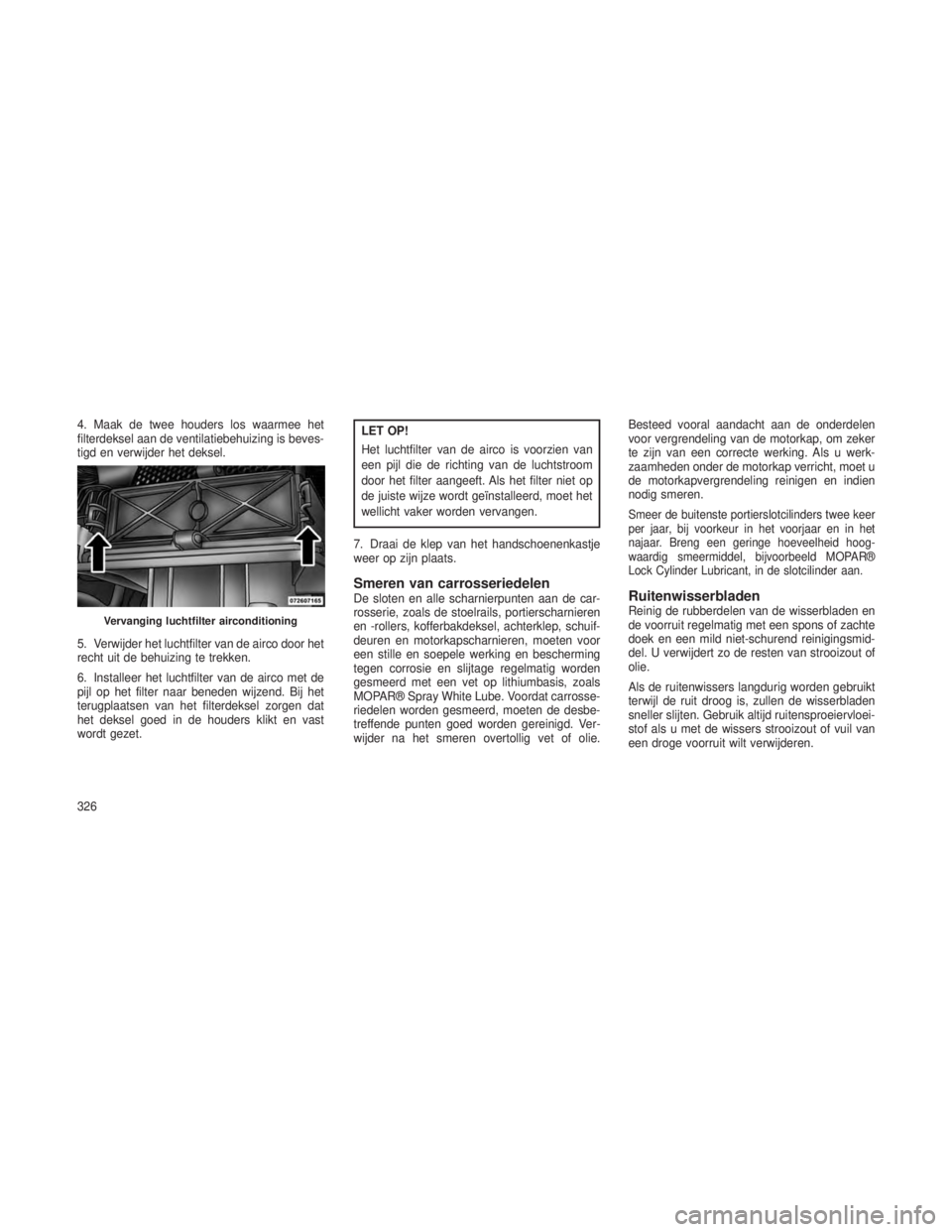

4. Maak de twee houders los waarmee het
filterdeksel aan de ventilatiebehuizing is beves-
tigd en verwijder het deksel.
5. Verwijder het luchtfilter van de airco door het
recht uit de behuizing te trekken.
6. Installeer het luchtfilter van de airco met de
pijl op het filter naar beneden wijzend. Bij het
terugplaatsen van het filterdeksel zorgen dat
het deksel goed in de houders klikt en vast
wordt gezet.LET OP!
Het luchtfilter van de airco is voorzien van
een pijl die de richting van de luchtstroom
door het filter aangeeft. Als het filter niet op
de juiste wijze wordt geïnstalleerd, moet het
wellicht vaker worden vervangen.
7. Draai de klep van het handschoenenkastje
weer op zijn plaats.
Smeren van carrosseriedelenDe sloten en alle scharnierpunten aan de car-
rosserie, zoals de stoelrails, portierscharnieren
en -rollers, kofferbakdeksel, achterklep, schuif-
deuren en motorkapscharnieren, moeten voor
een stille en soepele werking en bescherming
tegen corrosie en slijtage regelmatig worden
gesmeerd met een vet op lithiumbasis, zoals
MOPAR® Spray White Lube. Voordat carrosse-
riedelen worden gesmeerd, moeten de desbe-
treffende punten goed worden gereinigd. Ver-
wijder na het smeren overtollig vet of olie. Besteed vooral aandacht aan de onderdelen
voor vergrendeling van de motorkap, om zeker
te zijn van een correcte werking. Als u werk-
zaamheden onder de motorkap verricht, moet u
de motorkapvergrendeling reinigen en indien
nodig smeren.
Smeer de buitenste portierslotcilinders twee keer
per jaar, bij voorkeur in het voorjaar en in het
najaar. Breng een geringe hoeveelheid hoog-
waardig smeermiddel, bijvoorbeeld MOPAR®
Lock Cylinder Lubricant, in de slotcilinder aan.
RuitenwisserbladenReinig de rubberdelen van de wisserbladen en
de voorruit regelmatig met een spons of zachte
doek en een mild niet-schurend reinigingsmid-
del. U verwijdert zo de resten van strooizout of
olie.
Als de ruitenwissers langdurig worden gebruikt
terwijl de ruit droog is, zullen de wisserbladen
sneller slijten. Gebruik altijd ruitensproeiervloei-
stof als u met de wissers strooizout of vuil van
een droge voorruit wilt verwijderen.Vervanging luchtfilter airconditioning
326
