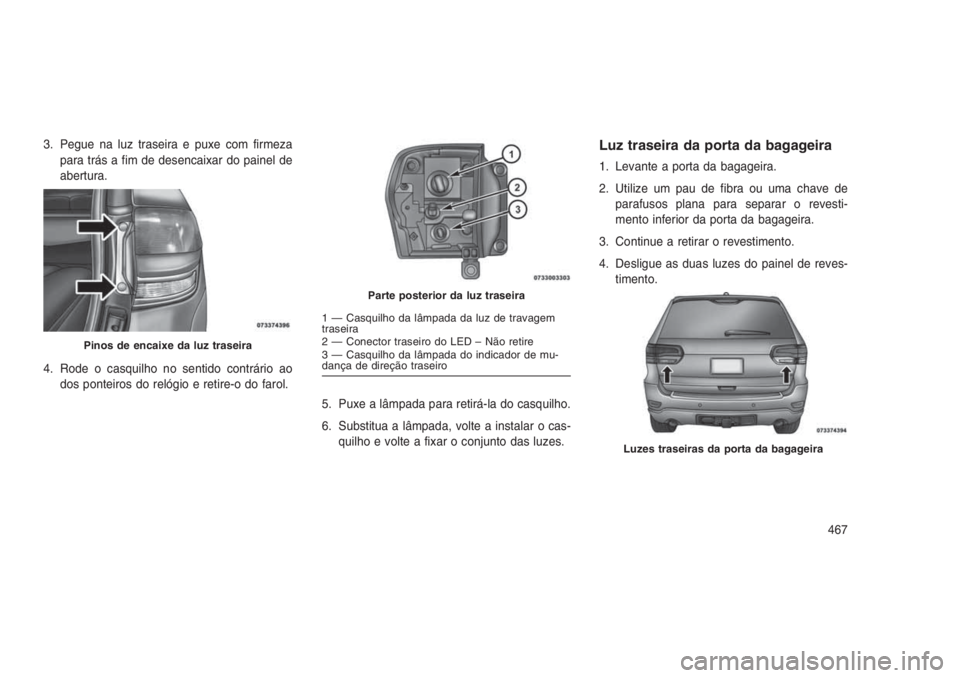

3. Pegue na luz traseira e puxe com firmeza
para trás a fim de desencaixar do painel de
abertura.
4. Rode o casquilho no sentido contrário ao
dos ponteiros do relógio e retire-o do farol.
5. Puxe a lâmpada para retirá-la do casquilho.
6. Substitua a lâmpada, volte a instalar o cas-
quilho e volte a fixar o conjunto das luzes.Luz traseira da porta da bagageira
1. Levante a porta da bagageira.
2. Utilize um pau de fibra ou uma chave de
parafusos plana para separar o revesti-
mento inferior da porta da bagageira.
3. Continue a retirar o revestimento.
4. Desligue as duas luzes do painel de reves-
timento.
Pinos de encaixe da luz traseira
Parte posterior da luz traseira
1 — Casquilho da lâmpada da luz de travagem
traseira
2 — Conector traseiro do LED – Não retire
3 — Casquilho da lâmpada do indicador de mu-
dança de direção traseiro
Luzes traseiras da porta da bagageira
467

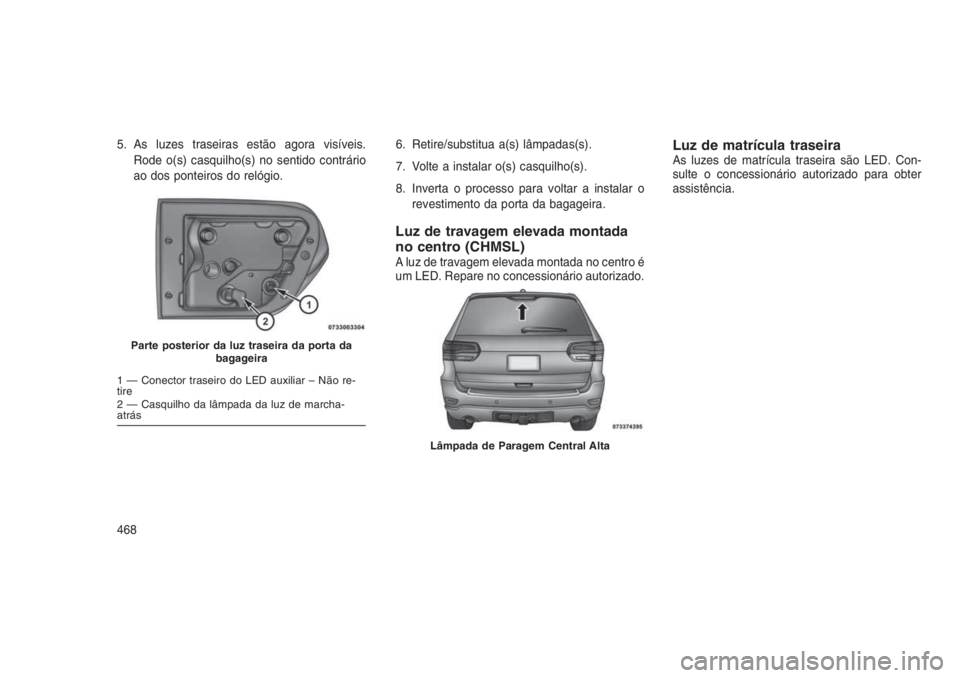

5. As luzes traseiras estão agora visíveis.
Rode o(s) casquilho(s) no sentido contrário
ao dos ponteiros do relógio.6. Retire/substitua a(s) lâmpadas(s).
7. Volte a instalar o(s) casquilho(s).
8. Inverta o processo para voltar a instalar o
revestimento da porta da bagageira.
Luz de travagem elevada montada
no centro (CHMSL)
A luz de travagem elevada montada no centro é
um LED. Repare no concessionário autorizado.
Luz de matrícula traseiraAs luzes de matrícula traseira são LED. Con-
sulte o concessionário autorizado para obter
assistência.
Parte posterior da luz traseira da porta da
bagageira
1 — Conector traseiro do LED auxiliar – Não re-
tire
2 — Casquilho da lâmpada da luz de marcha-
atrás
Lâmpada de Paragem Central Alta
468

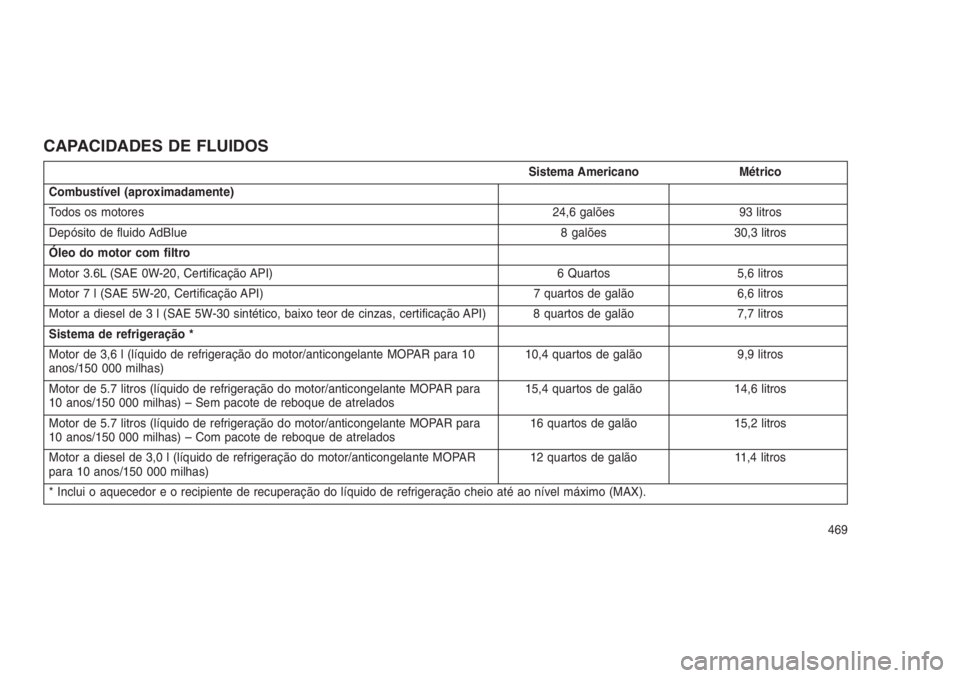

CAPACIDADES DE FLUIDOS
Sistema Americano Métrico
Combustível (aproximadamente)
Todos os motores24,6 galões 93 litros
Depósito de fluido AdBlue 8 galões 30,3 litros
Óleo do motor com filtro
Motor 3.6L (SAE 0W-20, Certificação API) 6 Quartos 5,6 litros
Motor 7 l (SAE 5W-20, Certificação API) 7 quartos de galão 6,6 litros
Motor a diesel de 3 l (SAE 5W-30 sintético, baixo teor de cinzas, certificação API) 8 quartos de galão 7,7 litros
Sistema de refrigeração *
Motor de 3,6 l (líquido de refrigeração do motor/anticongelante MOPAR para 10
anos/150 000 milhas)10,4 quartos de galão 9,9 litros
Motor de 5.7 litros (líquido de refrigeração do motor/anticongelante MOPAR para
10 anos/150 000 milhas) – Sem pacote de reboque de atrelados15,4 quartos de galão 14,6 litros
Motor de 5.7 litros (líquido de refrigeração do motor/anticongelante MOPAR para
10 anos/150 000 milhas) – Com pacote de reboque de atrelados16 quartos de galão 15,2 litros
Motor a diesel de 3,0 l (líquido de refrigeração do motor/anticongelante MOPAR
para 10 anos/150 000 milhas)12 quartos de galão 11,4 litros
* Inclui o aquecedor e o recipiente de recuperação do líquido de refrigeração cheio até ao nível máximo (MAX).
469

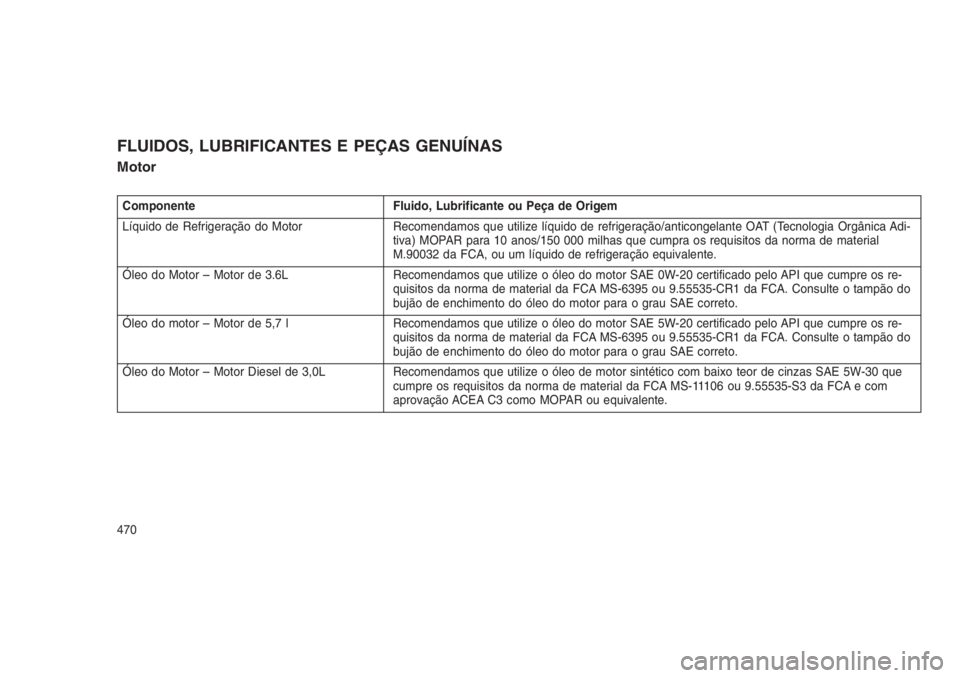

FLUIDOS, LUBRIFICANTES E PEÇAS GENUÍNAS
Motor
Componente Fluido, Lubrificante ou Peça de Origem
Líquido de Refrigeração do Motor Recomendamos que utilize líquido de refrigeração/anticongelante OAT (Tecnologia Orgânica Adi-
tiva) MOPAR para 10 anos/150 000 milhas que cumpra os requisitos da norma de material
M.90032 da FCA, ou um líquido de refrigeração equivalente.
Óleo do Motor – Motor de 3.6L Recomendamos que utilize o óleo do motor SAE 0W-20 certificado pelo API que cumpre os re-
quisitos da norma de material da FCA MS-6395 ou 9.55535-CR1 da FCA. Consulte o tampão do
bujão de enchimento do óleo do motor para o grau SAE correto.
Óleo do motor – Motor de 5,7 l Recomendamos que utilize o óleo do motor SAE 5W-20 certificado pelo API que cumpre os re-
quisitos da norma de material da FCA MS-6395 ou 9.55535-CR1 da FCA. Consulte o tampão do
bujão de enchimento do óleo do motor para o grau SAE correto.
Óleo do Motor – Motor Diesel de 3,0L Recomendamos que utilize o óleo de motor sintético com baixo teor de cinzas SAE 5W-30 que
cumpre os requisitos da norma de material da FCA MS-11106 ou 9.55535-S3 da FCA e com
aprovação ACEA C3 como MOPAR ou equivalente.
470

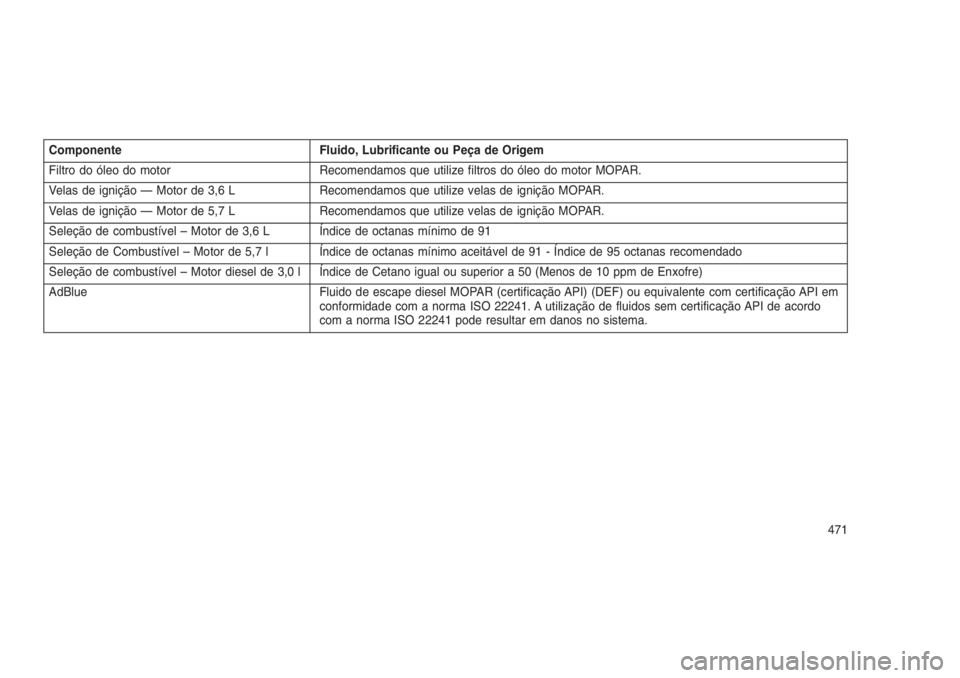

Componente Fluido, Lubrificante ou Peça de Origem
Filtro do óleo do motor Recomendamos que utilize filtros do óleo do motor MOPAR.
Velas de ignição — Motor de 3,6 L Recomendamos que utilize velas de ignição MOPAR.
Velas de ignição — Motor de 5,7 L Recomendamos que utilize velas de ignição MOPAR.
Seleção de combustível – Motor de 3,6 L Índice de octanas mínimo de 91
Seleção de Combustível – Motor de 5,7 l Índice de octanas mínimo aceitável de 91 - Índice de 95 octanas recomendado
Seleção de combustível – Motor diesel de 3,0 l Índice de Cetano igual ou superior a 50 (Menos de 10 ppm de Enxofre)
AdBlue Fluido de escape diesel MOPAR (certificação API) (DEF) ou equivalente com certificação API em
conformidade com a norma ISO 22241. A utilização de fluidos sem certificação API de acordo
com a norma ISO 22241 pode resultar em danos no sistema.
471

Chassis
Componente Fluido, Lubrificante ou Peça de Origem
Transmissão automática Utilize apenas fluido da transmissão automática Mopar ZF 8&9 ATF ou equivalente. Se não utili-
zar o fluido correto, pode afetar o funcionamento ou desempenho da transmissão.
Caixa de transferência – Velocidade única
(Quadra-Trac I)Recomendamos a utilização de lubrificante de caixa de transferência MOPAR NV 247/245.
Caixa de transferência – Duas velocidades
(Quadra-Trac II)Recomendamos que utilize Fluido da Transmissão Automática MOPAR ATF+4 ou produto equiva-
lente ATF+4 licenciado.
Diferencial do eixo (Dianteiro) Recomendamos a utilização de lubrificante sintético de engrenagens e eixos MOPAR SAE
75W-85 (API-GL5).
Diferencial do eixo (traseiro) – Com diferencial
de deslizamento limitado eletrónico (ELSD)Recomendamos a utilização de lubrificante sintético de eixos MOPAR GL-5 SAE 75W-85 com
modificador de fricção.
Diferencial do eixo (traseiro) – Sem diferencial
de deslizamento limitado eletrónico (ELSD)Recomendamos a utilização de lubrificante sintético de engrenagens e eixos MOPAR SAE
75W-85 (API-GL5).
Cilindro principal dos travões Recomendamos que utilize fluido de travões e embraiagem MOPAR DOT 4 que cumpra os requi-
sitos da norma de material MS.90039 da FCA.
472

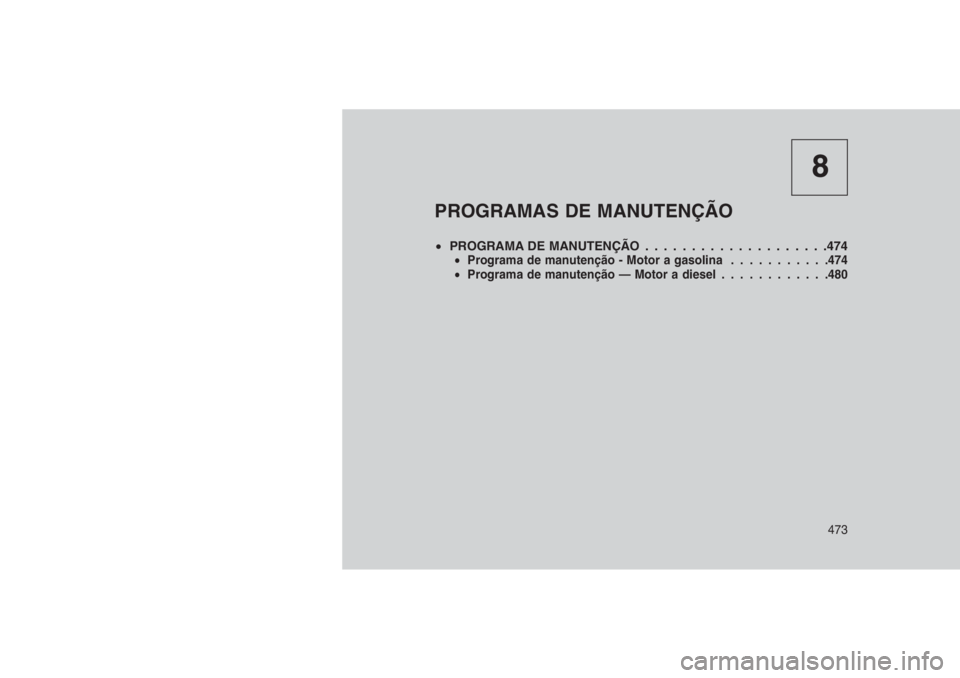

8
PROGRAMAS DE MANUTENÇÃO
•PROGRAMA DE MANUTENÇÃO . . . . . . . . . . . . . . ......474•Programa de manutenção - Motor a gasolina...........474
•Programa de manutenção — Motor a diesel............480
473

PROGRAMA DE
MANUTENÇÃO
Programa de manutenção - Motor a
gasolina
Os serviços da Manutenção Programada indi-
cados neste manual devem ser realizados nos
intervalos ou quilometragens especificados
para proteger a garantia do seu veículo e
assegurar a melhor fiabilidade e o melhor de-
sempenho do veículo. Poderá ser necessária
uma manutenção mais frequente para veículos
em condições de funcionamento difíceis, como
áreas poeirentas, e para a condução de via-
gens muito curtas. A revisão e a manutenção
devem ser também efetuadas sempre que se
suspeite de alguma avaria.
O sistema de indicação de mudança de óleo
lembra-lhe que chegou a altura de levar o seu
veículo ao serviço de manutenção.
Nos veículos equipados com o Visor de infor-
mações do condutor (DID), aparece a indicação
"Oil Change Required"(Mudança de óleo ne-cessária) no DID e soará um sinal sonoro a
indicar a necessidade de proceder a uma mu-
dança de óleo.
A mensagem de indicação de mudança de óleo
acender-se-á aproximadamente 7000 milhas
(11 200 km) após a realização da última mu-
dança de óleo. Leve o seu veículo para o
serviço de manutenção assim que for possível,
no máximo após 500 milhas (800 km).
NOTA:
•A mensagem de indicação de mudança de
óleo não controlará o tempo desde a
última mudança de óleo. Mude o óleo do
veículo, se há 12 meses que não muda o
óleo e mesmo que a mensagem de indi-
cação de mudança de óleo NÃO esteja
acesa.
•Mude o óleo do motor com maior frequên-
cia se conduzir o veículo fora da estrada
durante um período prolongado.
•Em circunstância alguma devem os inter-
valos entre mudanças de óleo exceder as
7500 milhas (12 000 km) ou os doze me-
ses, consoante o que ocorrer primeiro.O seu concessionário autorizado irá reiniciar a
mensagem de indicação de mudança de óleo
depois de efetuada a mudança de óleo progra-
mada. Se esta mudança de óleo programada
não for realizada por um concessionário auto-
rizado, é possível repor a mensagem consul-
tando os passos descritos em"Centro Eletró-
nico de Informações do Veículo"em
"Compreender o Painel de Instrumentos", para
obter mais informações.
A Cada Paragem para Abastecimento de
Combustível
•Verifique o nível do óleo do motor cerca de 5
minutos após desligar um motor completa-
mente aquecido. A verificação do nível de
óleo com o veículo em terreno nivelado
melhora a precisão das leituras. Adicione
óleo apenas quando o nível estiver na ou
abaixo da marca ADD (Adicionar) ou MIN
(Mínimo).
•Verifique o solvente de lavagem do lava-
-para-brisas e adicione se necessário.
474

Uma Vez por Mês
•Verifique a pressão dos pneus e a existência
de desgastes irregulares ou danos. Rode os
pneus logo que sejam detetados os primei-
ros sinais de desgaste irregular.
•Inspecione a bateria, limpe e aperte os ter-
minais, conforme necessário.
•Verifique o nível dos fluidos do reservatório
do líquido de refrigeração e do cilindro prin-
cipal dos travões; adicione fluido conforme
necessário.•Verifique o funcionamento correto de todas
as luzes e de todos os outros elementos
elétricos.
Em Cada Mudança do Óleo
•Mude o filtro do óleo do motor.
•Verifique os tubos e as linhas do sistema de
travões.CUIDADO!
A não realização das condições de manuten-
ção necessárias pode originar danos no
veículo.
Programa de manutenção
Quilometragem ou tempo
decorrido (o que ocorrer
primeiro)
7500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Ou meses: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Quilometragem ou tempo
decorrido (o que ocorrer
primeiro):
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Mudar óleo do motor e o
filtro de óleo. ††XXXXXXXXXX X X X XXXXX X X
475

Quilometragem ou tempo
decorrido (o que ocorrer
primeiro)
7500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Ou meses: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Quilometragem ou tempo
decorrido (o que ocorrer
primeiro):
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Faça a rotação dos pneus X X X X X X X X X X X X X X X X X X X X
Se utilizar o veículo nas se-
guintes condições: Condi-
ções de pó ou fora da es-
trada. Verifique o filtro de
limpeza do ar do motor;
substitua se necessário.XXX X X X X X X X
Verifique as pastilhas dos
travões e substitua-as, se
necessário.XXX X X X X X X X
Verifique o sistema de es-
cape.XX X X X X X
Inspecione as juntas homo-
cinéticas.XXX X X X X X X X
