Ceintures de sécurité pour enfants plus
âgés
Les enfants mesurant plus de 1,50 m peuvent
porter les ceintures de sécurité au lieu d’utiliser
des sièges pour enfants.
Utilisez ce test simple en 5 étapes pour déter-
miner si la ceinture de sécurité s’ajuste correc-
tement à l’enfant ou s’il doit encore utiliser un
siège pour enfant du Groupe 2 ou du Groupe 3
pour améliorer l’ajustement de la ceinture de
sécurité :
1. L’enfant peut-il s’asseoir complètement ets’appuyer contre le dossier du siège ?
2. Les genoux de l’enfant se replient-ils confor- tablement par-dessus l’avant du siège
lorsqu’il est adossé ?
3. La ceinture à trois points traverse-t-elle l’épaule de l’enfant entre son cou et son
bras ? 4. La partie ventrale de la ceinture est-elle
aussi basse que possible, en contact avec
les cuisses de l’enfant et pas son estomac ?
5. L’enfant peut-il rester assis comme ceci toute la durée du trajet ?
Si la réponse à l’une de ces questions est
« non », alors l’enfant a toujours besoin d’utiliser
un siège pour enfant du Groupe 2 ou du
Groupe 3 dans ce véhicule. Si l’enfant utilise la
ceinture trois points, vérifiez régulièrement
l’ajustement de la ceinture et assurez-vous que
la boucle de la ceinture de sécurité est enclen-
chée. Un enfant remuant ou qui s’affaisse dans
le siège peut déplacer sa ceinture. Si la ceinture
à trois points touche le visage ou le cou de
l’enfant, déplacez l’enfant vers le milieu du
véhicule, ou utilisez un réhausseur pour posi-
tionner correctement la ceinture de sécurité de
l’enfant.
AVERTISSEMENT !
Ne laissez jamais un enfant porter une cein-
ture à trois points sous le bras ou derrière le
dos. En cas de collision, la ceinture à trois
points ne protège pas un enfant efficace-
ment, ce qui peut entraîner des blessures
graves, voire mortelles. Un enfant doit tou-
jours porter correctement la partie sous-
abdominale et la partie thoracique de la
ceinture de sécurité.
57

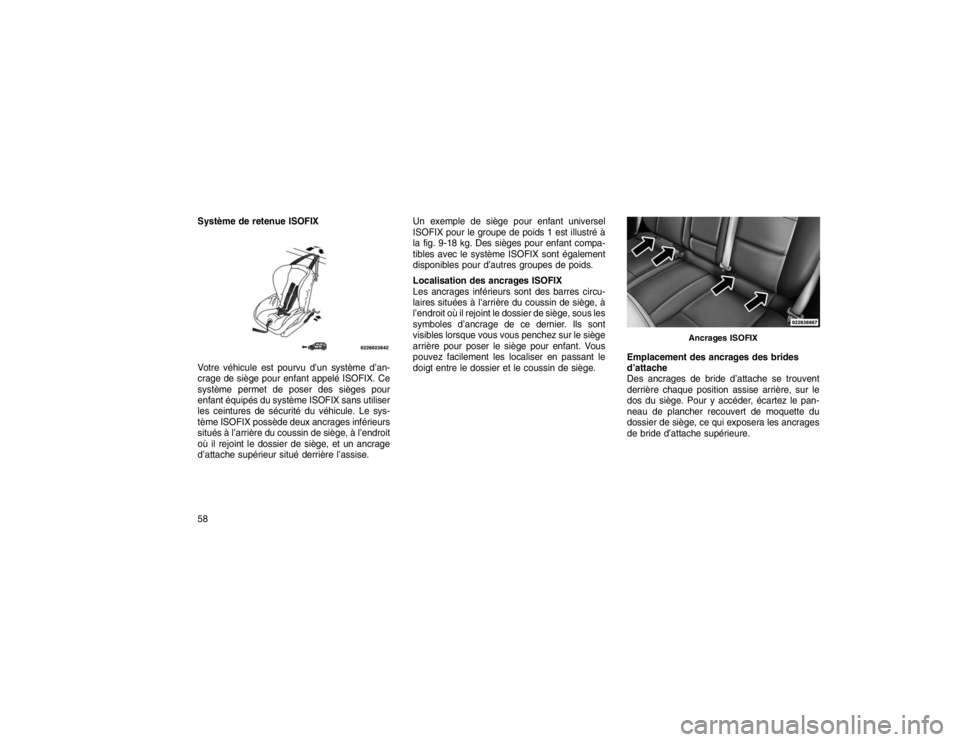

Système de retenue ISOFIX
Votre véhicule est pourvu d’un système d’an-
crage de siège pour enfant appelé ISOFIX. Ce
système permet de poser des sièges pour
enfant équipés du système ISOFIX sans utiliser
les ceintures de sécurité du véhicule. Le sys-
tème ISOFIX possède deux ancrages inférieurs
situés à l’arrière du coussin de siège, à l’endroit
où il rejoint le dossier de siège, et un ancrage
d’attache supérieur situé derrière l’assise.Un exemple de siège pour enfant universel
ISOFIX pour le groupe de poids 1 est illustré à
la fig. 9-18 kg. Des sièges pour enfant compa-
tibles avec le système ISOFIX sont également
disponibles pour d’autres groupes de poids.
Localisation des ancrages ISOFIX
Les ancrages inférieurs sont des barres circu-
laires situées à l’arrière du coussin de siège, à
l’endroit où il rejoint le dossier de siège, sous les
symboles d’ancrage de ce dernier. Ils sont
visibles lorsque vous vous penchez sur le siège
arrière pour poser le siège pour enfant. Vous
pouvez facilement les localiser en passant le
doigt entre le dossier et le coussin de siège.
Emplacement des ancrages des brides
d’attache
Des ancrages de bride d’attache se trouvent
derrière chaque position assise arrière, sur le
dos du siège. Pour y accéder, écartez le pan-
neau de plancher recouvert de moquette du
dossier de siège, ce qui exposera les ancrages
de bride d’attache supérieure.
Ancrages ISOFIX
58

Les sièges pour enfant ISOFIX sont équipés
d’une barre rigide de chaque côté. Chacun
dispose d’un connecteur pour l’attacher à l’an-
crage inférieur et d’une méthode de serrage de
la connexion à l’ancrage. Les sièges pour en-
fant orientés face à la route et certains sièges
pour enfant orientés dos à la route peuvent
également être équipés d’une bride d’attache.
L’extrémité de la bride d’attache est équipée
d’un crochet pour l’attacher à l’ancrage de
sangle supérieur et d’une méthode de serrage
de la sangle après fixation à l’ancrage.Siège central ISOFIX :
AVERTISSEMENT !
Ne posez pas de siège pour enfant dans la
position centrale à l’aide du système ISO-
FIX. Cette position n’est pas approuvée
pour tous les types de siège pour enfant
ISOFIX.
(Suite)
AVERTISSEMENT !
(Suite)
 N’installez pas votre siège pour enfant
ISOFIX en faisant appel à l’ancrage d’at-
tache central. Utilisez la ceinture de sécu-
rité pour poser un siège pour enfant dans
la position d’assise centrale.
 N’utilisez jamais le même ancrage infé-
rieur pour attacher plusieurs sièges pour
enfant. Pour obtenir les instructions d’ins-
tallation type, référez-vous à la section
« Installation du siège pour enfant compa-
tible avec le système ISOFIX ».
Abaissement du panneau de plancher
recouvert de moquette pour accéder à
l’ancrage de la bride d’attache supérieure
Abaissement du panneau de plancher
recouvert de moquette pour accéder à
l’ancrage de la bride d’attache supérieure
59

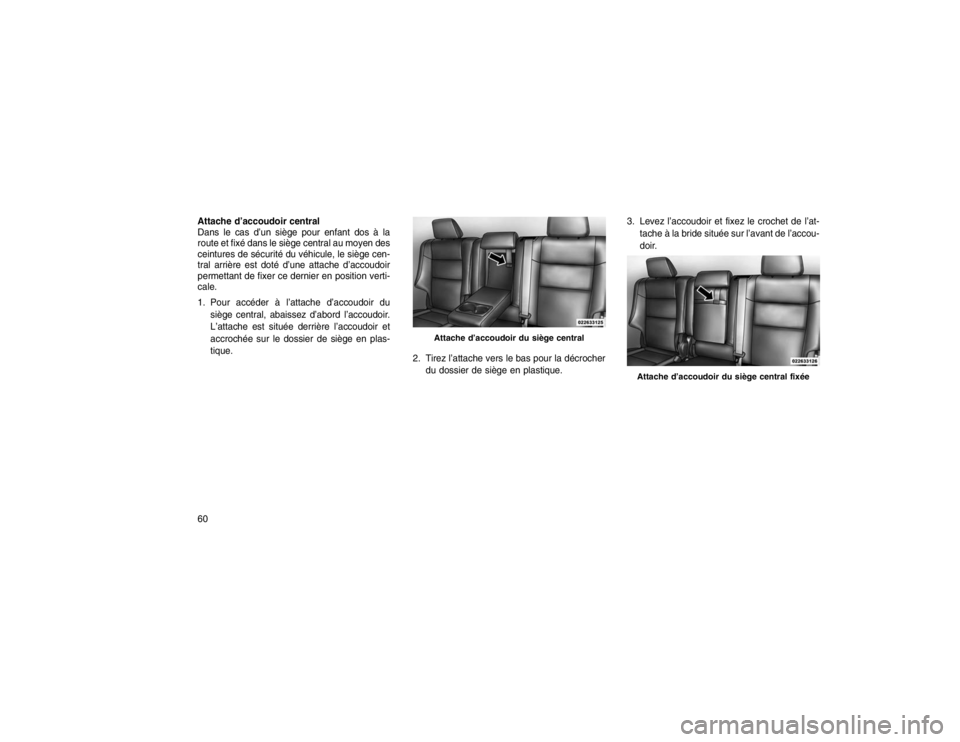

Attache d’accoudoir central
Dans le cas d’un siège pour enfant dos à la
route et fixé dans le siège central au moyen des
ceintures de sécurité du véhicule, le siège cen-
tral arrière est doté d’une attache d’accoudoir
permettant de fixer ce dernier en position verti-
cale.
1. Pour accéder à l’attache d’accoudoir dusiège central, abaissez d’abord l’accoudoir.
L’attache est située derrière l’accoudoir et
accrochée sur le dossier de siège en plas-
tique. 2. Tirez l’attache vers le bas pour la décrocher
du dossier de siège en plastique. 3. Levez l’accoudoir et fixez le crochet de l’at-
tache à la bride située sur l’avant de l’accou-
doir.
Attache d’accoudoir du siège central
Attache d’accoudoir du siège central fixée
60

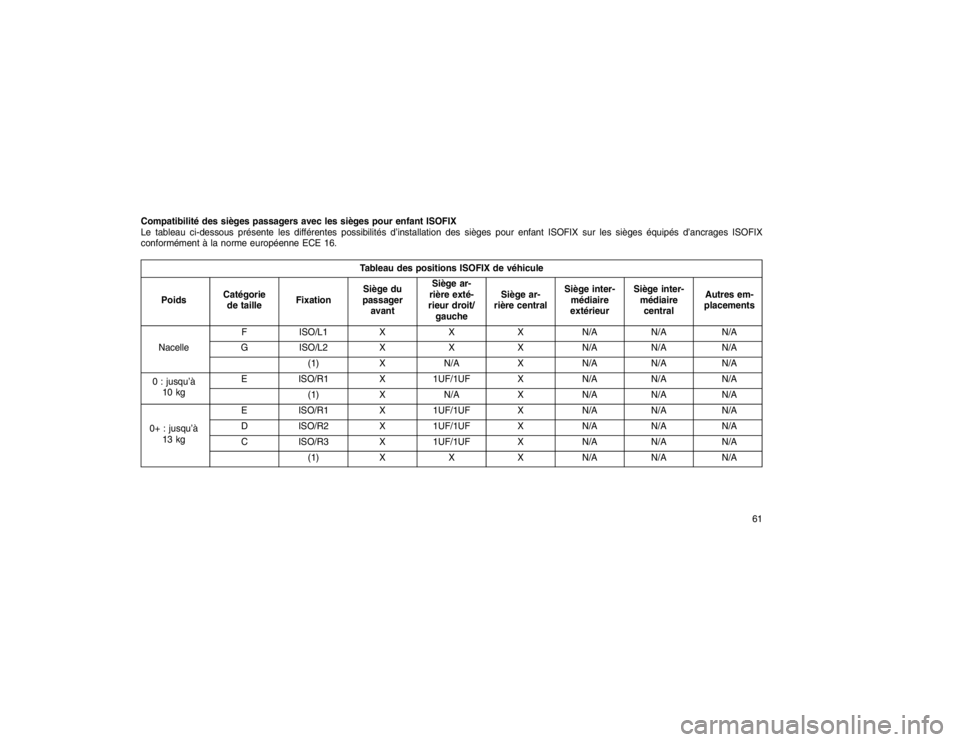

Compatibilité des sièges passagers avec les sièges pour enfant ISOFIX
Le tableau ci-dessous présente les différentes possibilités d’installation des sièges pour enfant ISOFIX sur les sièges équipés d’ancrages ISOFIX
conformément à la norme européenne ECE 16.
Tableau des positions ISOFIX de véhicule
Poids Catégorie
de taille FixationSiège du
passager avant Siège ar-
rière exté-
rieur droit/ gauche Siège ar-
rière central Siège inter-
médiaire
extérieur Siège inter-
médiairecentral Autres em-
placements
Nacelle F
ISO/L1 XXXN/A N/A N/A
G ISO/L2 XXXN/A N/A N/A
(1) XN/A XN/A N/A N/A
0 : jusqu’à 10 kg E
ISO/R1 X1UF/1UF XN/A N/A N/A
(1) XN/A XN/A N/A N/A
0+ : jusqu’à 13 kg E
ISO/R1 X1UF/1UF XN/A N/A N/A
D ISO/R2 X1UF/1UF XN/A N/A N/A
C ISO/R3 X1UF/1UF XN/A N/A N/A
(1) XXXN/A N/A N/A
61

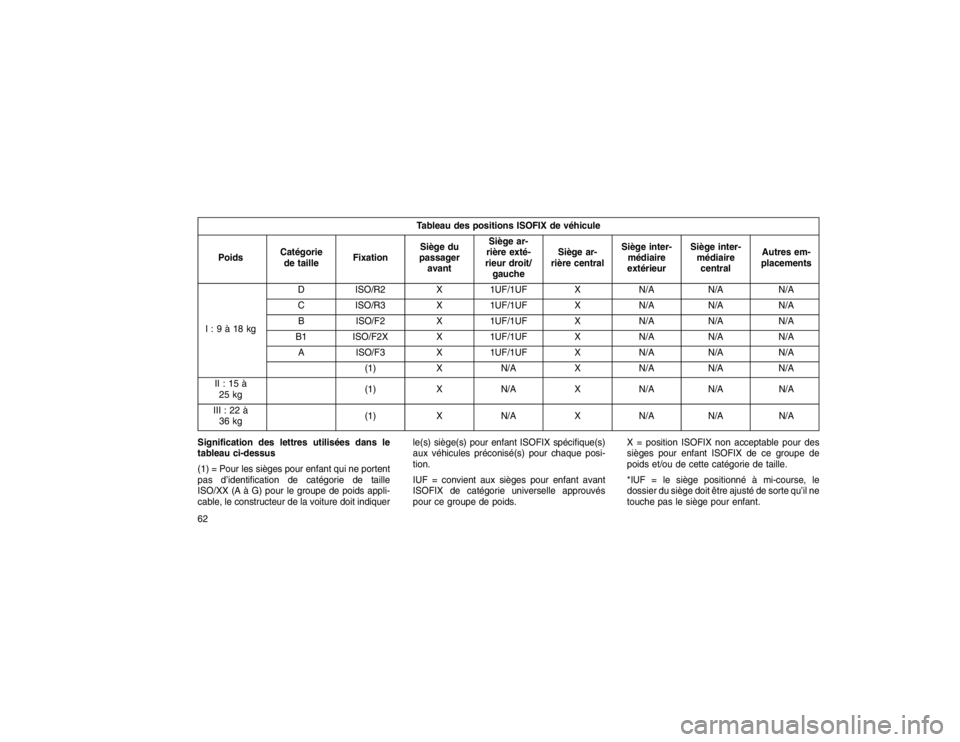

Tableau des positions ISOFIX de véhicule
Poids Catégorie
de taille FixationSiège du
passager avant Siège ar-
rière exté-
rieur droit/ gauche Siège ar-
rière central Siège inter-
médiaire
extérieur Siège inter-
médiairecentral Autres em-
placements
I : 9 à 18 kg D
ISO/R2 X1UF/1UF XN/A N/A N/A
C ISO/R3 X1UF/1UF XN/A N/A N/A
B ISO/F2 X1UF/1UF XN/A N/A N/A
B1 ISO/F2X X1UF/1UF XN/A N/A N/A
A ISO/F3 X1UF/1UF XN/A N/A N/A
(1) XN/A XN/A N/A N/A
II : 15 à 25 kg (1)
XN/A XN/A N/A N/A
III : 22 à 36 kg (1)
XN/A XN/A N/A N/A
Signification des lettres utilisées dans le
tableau ci-dessus
(1) = Pour les sièges pour enfant qui ne portent
pas d’identification de catégorie de taille
ISO/XX (A à G) pour le groupe de poids appli-
cable, le constructeur de la voiture doit indiquer le(s) siège(s) pour enfant ISOFIX spécifique(s)
aux véhicules préconisé(s) pour chaque posi-
tion.
IUF = convient aux sièges pour enfant avant
ISOFIX de catégorie universelle approuvés
pour ce groupe de poids.X = position ISOFIX non acceptable pour des
sièges pour enfant ISOFIX de ce groupe de
poids et/ou de cette catégorie de taille.
*IUF = le siège positionné à mi-course, le
dossier du siège doit être ajusté de sorte qu’il ne
touche pas le siège pour enfant.
62

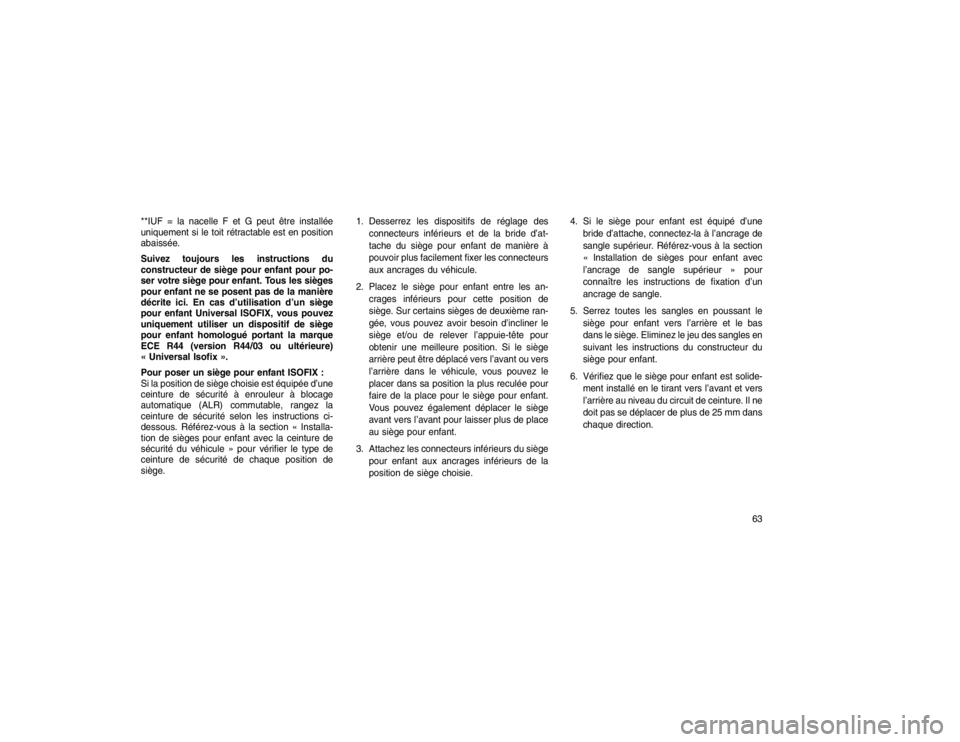

**IUF = la nacelle F et G peut être installée
uniquement si le toit rétractable est en position
abaissée.
Suivez toujours les instructions du
constructeur de siège pour enfant pour po-
ser votre siège pour enfant. Tous les sièges
pour enfant ne se posent pas de la manière
décrite ici. En cas d’utilisation d’un siège
pour enfant Universal ISOFIX, vous pouvez
uniquement utiliser un dispositif de siège
pour enfant homologué portant la marque
ECE R44 (version R44/03 ou ultérieure)
« Universal Isofix ».
Pour poser un siège pour enfant ISOFIX :
Si la position de siège choisie est équipée d’une
ceinture de sécurité à enrouleur à blocage
automatique (ALR) commutable, rangez la
ceinture de sécurité selon les instructions ci-
dessous. Référez-vous à la section « Installa-
tion de sièges pour enfant avec la ceinture de
sécurité du véhicule » pour vérifier le type de
ceinture de sécurité de chaque position de
siège.1. Desserrez les dispositifs de réglage des
connecteurs inférieurs et de la bride d’at-
tache du siège pour enfant de manière à
pouvoir plus facilement fixer les connecteurs
aux ancrages du véhicule.
2. Placez le siège pour enfant entre les an- crages inférieurs pour cette position de
siège. Sur certains sièges de deuxième ran-
gée, vous pouvez avoir besoin d’incliner le
siège et/ou de relever l’appuie-tête pour
obtenir une meilleure position. Si le siège
arrière peut être déplacé vers l’avant ou vers
l’arrière dans le véhicule, vous pouvez le
placer dans sa position la plus reculée pour
faire de la place pour le siège pour enfant.
Vous pouvez également déplacer le siège
avant vers l’avant pour laisser plus de place
au siège pour enfant.
3. Attachez les connecteurs inférieurs du siège pour enfant aux ancrages inférieurs de la
position de siège choisie. 4. Si le siège pour enfant est équipé d’une
bride d’attache, connectez-la à l’ancrage de
sangle supérieur. Référez-vous à la section
« Installation de sièges pour enfant avec
l’ancrage de sangle supérieur » pour
connaître les instructions de fixation d’un
ancrage de sangle.
5. Serrez toutes les sangles en poussant le siège pour enfant vers l’arrière et le bas
dans le siège. Eliminez le jeu des sangles en
suivant les instructions du constructeur du
siège pour enfant.
6. Vérifiez que le siège pour enfant est solide- ment installé en le tirant vers l’avant et vers
l’arrière au niveau du circuit de ceinture. Il ne
doit pas se déplacer de plus de 25 mm dans
chaque direction.
63

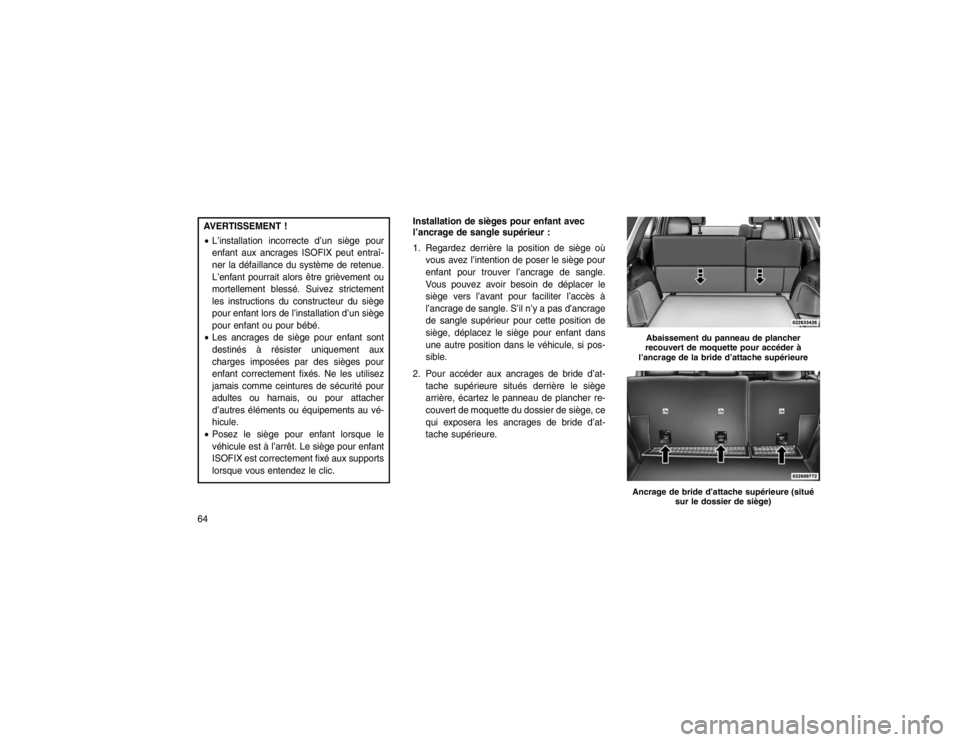

AVERTISSEMENT !
L’installation incorrecte d’un siège pour
enfant aux ancrages ISOFIX peut entraî-
ner la défaillance du système de retenue.
L’enfant pourrait alors être grièvement ou
mortellement blessé. Suivez strictement
les instructions du constructeur du siège
pour enfant lors de l’installation d’un siège
pour enfant ou pour bébé.
 Les ancrages de siège pour enfant sont
destinés à résister uniquement aux
charges imposées par des sièges pour
enfant correctement fixés. Ne les utilisez
jamais comme ceintures de sécurité pour
adultes ou harnais, ou pour attacher
d’autres éléments ou équipements au vé-
hicule.
 Posez le siège pour enfant lorsque le
véhicule est à l’arrêt. Le siège pour enfant
ISOFIX est correctement fixé aux supports
lorsque vous entendez le clic. Installation de sièges pour enfant avec
l’ancrage de sangle supérieur :
1. Regardez derrière la position de siège où
vous avez l’intention de poser le siège pour
enfant pour trouver l’ancrage de sangle.
Vous pouvez avoir besoin de déplacer le
siège vers l’avant pour faciliter l’accès à
l’ancrage de sangle. S’il n’y a pas d’ancrage
de sangle supérieur pour cette position de
siège, déplacez le siège pour enfant dans
une autre position dans le véhicule, si pos-
sible.
2. Pour accéder aux ancrages de bride d’at- tache supérieure situés derrière le siège
arrière, écartez le panneau de plancher re-
couvert de moquette du dossier de siège, ce
qui exposera les ancrages de bride d’at-
tache supérieure.
Abaissement du panneau de plancher
recouvert de moquette pour accéder à
l’ancrage de la bride d’attache supérieure
Ancrage de bride d’attache supérieure (situé sur le dossier de siège)
64

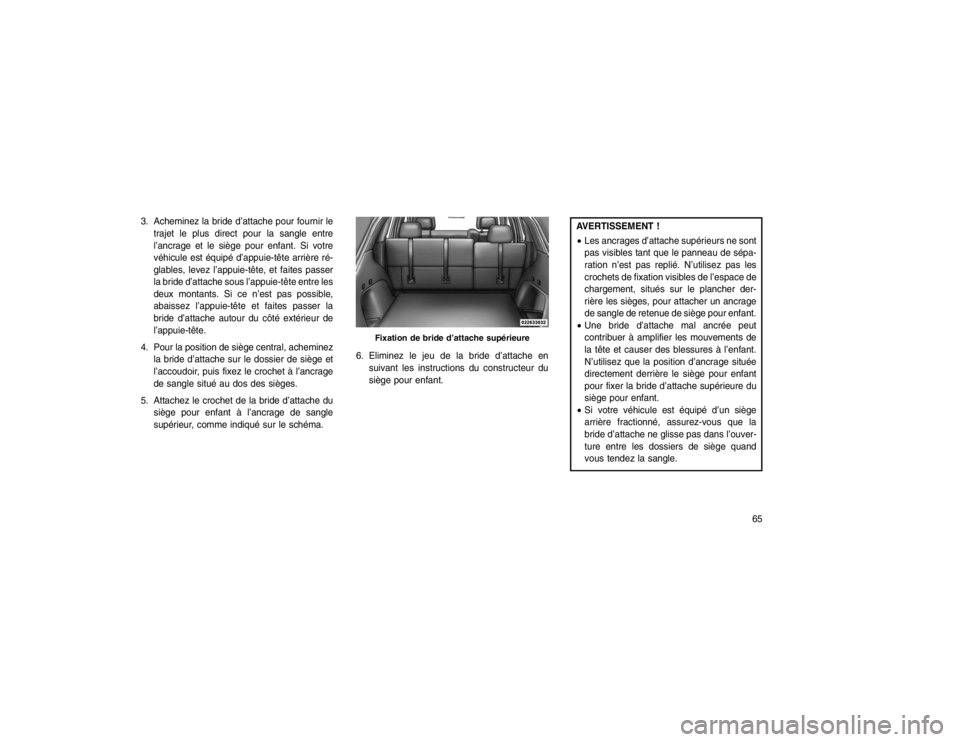

3. Acheminez la bride d’attache pour fournir letrajet le plus direct pour la sangle entre
l’ancrage et le siège pour enfant. Si votre
véhicule est équipé d’appuie-tête arrière ré-
glables, levez l’appuie-tête, et faites passer
la bride d’attache sous l’appuie-tête entre les
deux montants. Si ce n’est pas possible,
abaissez l’appuie-tête et faites passer la
bride d’attache autour du côté extérieur de
l’appuie-tête.
4. Pour la position de siège central, acheminez la bride d’attache sur le dossier de siège et
l’accoudoir, puis fixez le crochet à l’ancrage
de sangle situé au dos des sièges.
5. Attachez le crochet de la bride d’attache du siège pour enfant à l’ancrage de sangle
supérieur, comme indiqué sur le schéma. 6. Eliminez le jeu de la bride d’attache en
suivant les instructions du constructeur du
siège pour enfant.
AVERTISSEMENT !
Les ancrages d’attache supérieurs ne sont
pas visibles tant que le panneau de sépa-
ration n’est pas replié. N’utilisez pas les
crochets de fixation visibles de l’espace de
chargement, situés sur le plancher der-
rière les sièges, pour attacher un ancrage
de sangle de retenue de siège pour enfant.
 Une bride d’attache mal ancrée peut
contribuer à amplifier les mouvements de
la tête et causer des blessures à l’enfant.
N’utilisez que la position d’ancrage située
directement derrière le siège pour enfant
pour fixer la bride d’attache supérieure du
siège pour enfant.
 Si votre véhicule est équipé d’un siège
arrière fractionné, assurez-vous que la
bride d’attache ne glisse pas dans l’ouver-
ture entre les dossiers de siège quand
vous tendez la sangle.
Fixation de bride d’attache supérieure
65

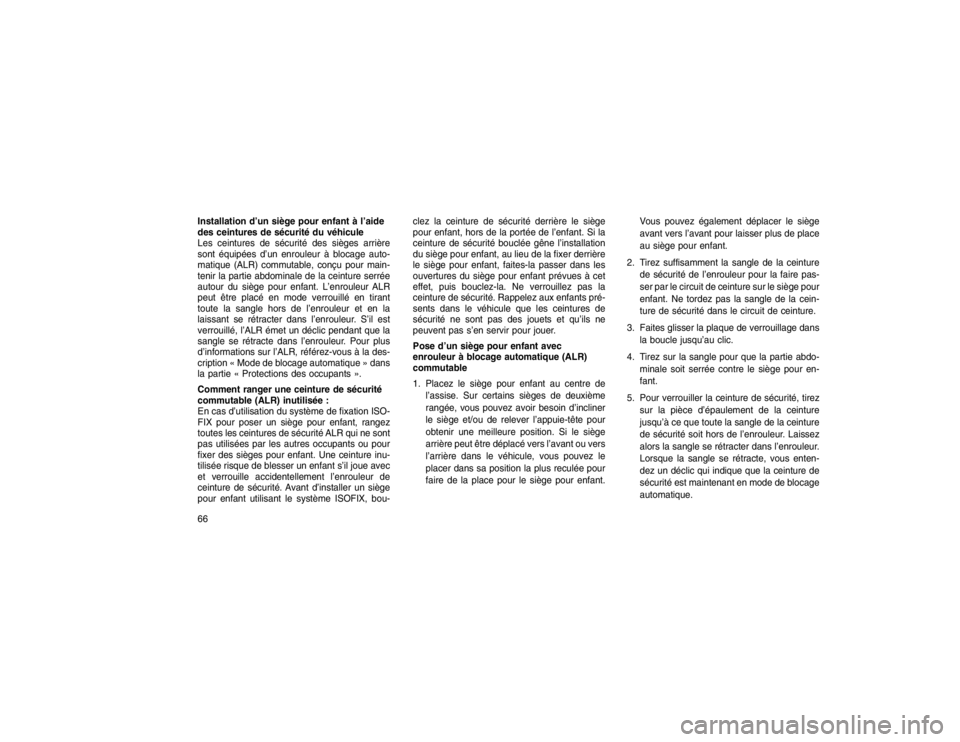

Installation d’un siège pour enfant à l’aide
des ceintures de sécurité du véhicule
Les ceintures de sécurité des sièges arrière
sont équipées d’un enrouleur à blocage auto-
matique (ALR) commutable, conçu pour main-
tenir la partie abdominale de la ceinture serrée
autour du siège pour enfant. L’enrouleur ALR
peut être placé en mode verrouillé en tirant
toute la sangle hors de l’enrouleur et en la
laissant se rétracter dans l’enrouleur. S’il est
verrouillé, l’ALR émet un déclic pendant que la
sangle se rétracte dans l’enrouleur. Pour plus
d’informations sur l’ALR, référez-vous à la des-
cription « Mode de blocage automatique » dans
la partie « Protections des occupants ».
Comment ranger une ceinture de sécurité
commutable (ALR) inutilisée :
En cas d’utilisation du système de fixation ISO-
FIX pour poser un siège pour enfant, rangez
toutes les ceintures de sécurité ALR qui ne sont
pas utilisées par les autres occupants ou pour
fixer des sièges pour enfant. Une ceinture inu-
tilisée risque de blesser un enfant s’il joue avec
et verrouille accidentellement l’enrouleur de
ceinture de sécurité. Avant d’installer un siège
pour enfant utilisant le système ISOFIX, bou-clez la ceinture de sécurité derrière le siège
pour enfant, hors de la portée de l’enfant. Si la
ceinture de sécurité bouclée gêne l’installation
du siège pour enfant, au lieu de la fixer derrière
le siège pour enfant, faites-la passer dans les
ouvertures du siège pour enfant prévues à cet
effet, puis bouclez-la. Ne verrouillez pas la
ceinture de sécurité. Rappelez aux enfants pré-
sents dans le véhicule que les ceintures de
sécurité ne sont pas des jouets et qu’ils ne
peuvent pas s’en servir pour jouer.
Pose d’un siège pour enfant avec
enrouleur à blocage automatique (ALR)
commutable
1. Placez le siège pour enfant au centre de
l’assise. Sur certains sièges de deuxième
rangée, vous pouvez avoir besoin d’incliner
le siège et/ou de relever l’appuie-tête pour
obtenir une meilleure position. Si le siège
arrière peut être déplacé vers l’avant ou vers
l’arrière dans le véhicule, vous pouvez le
placer dans sa position la plus reculée pour
faire de la place pour le siège pour enfant. Vous pouvez également déplacer le siège
avant vers l’avant pour laisser plus de place
au siège pour enfant.
2. Tirez suffisamment la sangle de la ceinture de sécurité de l’enrouleur pour la faire pas-
ser par le circuit de ceinture sur le siège pour
enfant. Ne tordez pas la sangle de la cein-
ture de sécurité dans le circuit de ceinture.
3. Faites glisser la plaque de verrouillage dans la boucle jusqu’au clic.
4. Tirez sur la sangle pour que la partie abdo- minale soit serrée contre le siège pour en-
fant.
5. Pour verrouiller la ceinture de sécurité, tirez sur la pièce d’épaulement de la ceinture
jusqu’à ce que toute la sangle de la ceinture
de sécurité soit hors de l’enrouleur. Laissez
alors la sangle se rétracter dans l’enrouleur.
Lorsque la sangle se rétracte, vous enten-
dez un déclic qui indique que la ceinture de
sécurité est maintenant en mode de blocage
automatique.
66
