Low“ (Reifendruck zu gering) und eine grafi-
sche Anzeige der Druckwerte, wobei der Rei-
fen mit dem niedrigen Reifendruck in einer
anderen Farbe dargestellt ist. Weitere Infor-
mationen hierzu finden Sie unter „Kombiin-
strumentanzeige“ in „Kennenlernen der In-
strumententafel“.
HINWEIS:
Das System kann so eingestellt werden, dass
der Druck in psi, bar oder kPa angezeigt wird.
Ist der Druck in einem der vier Fahrzeugrei-
fen zu niedrig, halten Sie das Fahrzeug mög-
lichst bald an, und korrigieren Sie den Druck
in dem auf dem Display in anderer Farbe
angezeigten Reifen auf den laut Sicherheits-
plakette vorgeschriebenen Wert.HINWEIS:
Beim Aufpumpen warmer Reifen muss der
Reifen möglicherweise um bis zu 30 kPa
(4 psi) über den laut Sicherheitsplakette
empfohlenen Reifendruck für kalte Reifen
aufgepumpt werden, damit die Reifendruck-
Warnleuchte erlischt. Das System wird auto-
matisch aktualisiert, die grafische Darstel-
lung der Reifendruckwerte nimmt wieder ihre
ursprüngliche Farbe an, und die
Reifendruck-Warnleuchte erlischt, sobald die
aktualisierten Reifendruckdaten empfangen
wurden. Unter Umständen kann das System
diese Daten erst nach einer 10-minütigen
Fahrt bei einer Geschwindigkeit von über
15 mph (24 km/h) empfangen.
Warnung „TPM-System warten lassen“
Die Reifendruck-Warnleuchte blinkt ca.
75 Sekunden lang und leuchtet dauerhaft,
wenn eine Systemstörung festgestellt wird. In
diesem Fall ertönt auch ein akustisches
Warnsignal. Auf dem Kombiinstrument-
Display wird mindestens fünf Sekunden lang
die Textmeldung „SERVICE TPM SYSTEM“
(TPM-System warten lassen) angezeigt. Nach
dieser Meldung erscheint eine grafische Dar-

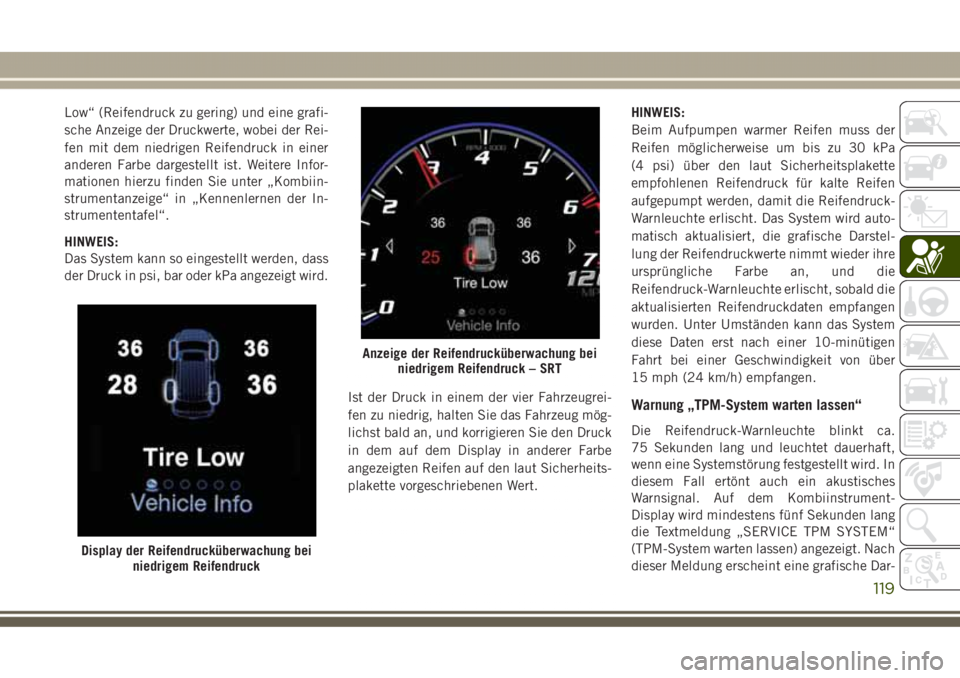

Display der Reifendrucküberwachung bei
niedrigem Reifendruck
Anzeige der Reifendrucküberwachung bei
niedrigem Reifendruck – SRT
119

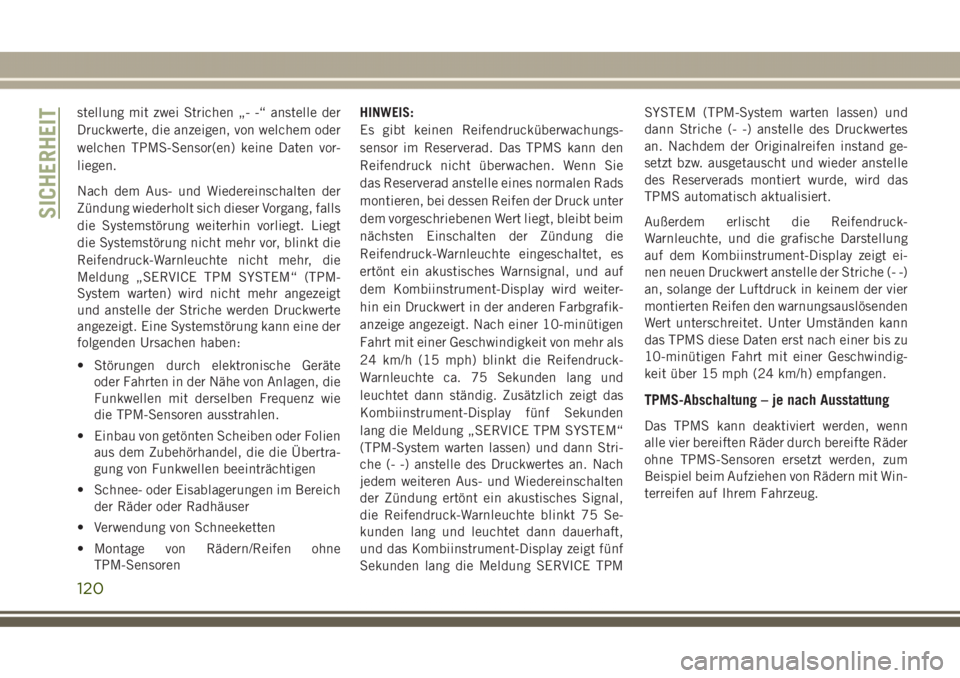

stellung mit zwei Strichen „- -“ anstelle der
Druckwerte, die anzeigen, von welchem oder
welchen TPMS-Sensor(en) keine Daten vor-
liegen.
Nach dem Aus- und Wiedereinschalten der
Zündung wiederholt sich dieser Vorgang, falls
die Systemstörung weiterhin vorliegt. Liegt
die Systemstörung nicht mehr vor, blinkt die
Reifendruck-Warnleuchte nicht mehr, die
Meldung „SERVICE TPM SYSTEM“ (TPM-
System warten) wird nicht mehr angezeigt
und anstelle der Striche werden Druckwerte
angezeigt. Eine Systemstörung kann eine der
folgenden Ursachen haben:
• Störungen durch elektronische Geräte
oder Fahrten in der Nähe von Anlagen, die
Funkwellen mit derselben Frequenz wie
die TPM-Sensoren ausstrahlen.
• Einbau von getönten Scheiben oder Folien
aus dem Zubehörhandel, die die Übertra-
gung von Funkwellen beeinträchtigen
• Schnee- oder Eisablagerungen im Bereich
der Räder oder Radhäuser
• Verwendung von Schneeketten
• Montage von Rädern/Reifen ohne
TPM-SensorenHINWEIS:
Es gibt keinen Reifendrucküberwachungs-
sensor im Reserverad. Das TPMS kann den
Reifendruck nicht überwachen. Wenn Sie
das Reserverad anstelle eines normalen Rads
montieren, bei dessen Reifen der Druck unter
dem vorgeschriebenen Wert liegt, bleibt beim
nächsten Einschalten der Zündung die
Reifendruck-Warnleuchte eingeschaltet, es
ertönt ein akustisches Warnsignal, und auf
dem Kombiinstrument-Display wird weiter-
hin ein Druckwert in der anderen Farbgrafik-
anzeige angezeigt. Nach einer 10-minütigen
Fahrt mit einer Geschwindigkeit von mehr als
24 km/h (15 mph) blinkt die Reifendruck-
Warnleuchte ca. 75 Sekunden lang und
leuchtet dann ständig. Zusätzlich zeigt das
Kombiinstrument-Display fünf Sekunden
lang die Meldung „SERVICE TPM SYSTEM“
(TPM-System warten lassen) und dann Stri-
che (- -) anstelle des Druckwertes an. Nach
jedem weiteren Aus- und Wiedereinschalten
der Zündung ertönt ein akustisches Signal,
die Reifendruck-Warnleuchte blinkt 75 Se-
kunden lang und leuchtet dann dauerhaft,
und das Kombiinstrument-Display zeigt fünf
Sekunden lang die Meldung SERVICE TPMSYSTEM (TPM-System warten lassen) und
dann Striche (- -) anstelle des Druckwertes
an. Nachdem der Originalreifen instand ge-
setzt bzw. ausgetauscht und wieder anstelle
des Reserverads montiert wurde, wird das
TPMS automatisch aktualisiert.
Außerdem erlischt die Reifendruck-
Warnleuchte, und die grafische Darstellung
auf dem Kombiinstrument-Display zeigt ei-
nen neuen Druckwert anstelle der Striche (- -)
an, solange der Luftdruck in keinem der vier
montierten Reifen den warnungsauslösenden
Wert unterschreitet. Unter Umständen kann
das TPMS diese Daten erst nach einer bis zu
10-minütigen Fahrt mit einer Geschwindig-
keit über 15 mph (24 km/h) empfangen.
TPMS-Abschaltung – je nach Ausstattung
Das TPMS kann deaktiviert werden, wenn
alle vier bereiften Räder durch bereifte Räder
ohne TPMS-Sensoren ersetzt werden, zum
Beispiel beim Aufziehen von Rädern mit Win-
terreifen auf Ihrem Fahrzeug.
SICHERHEIT
120

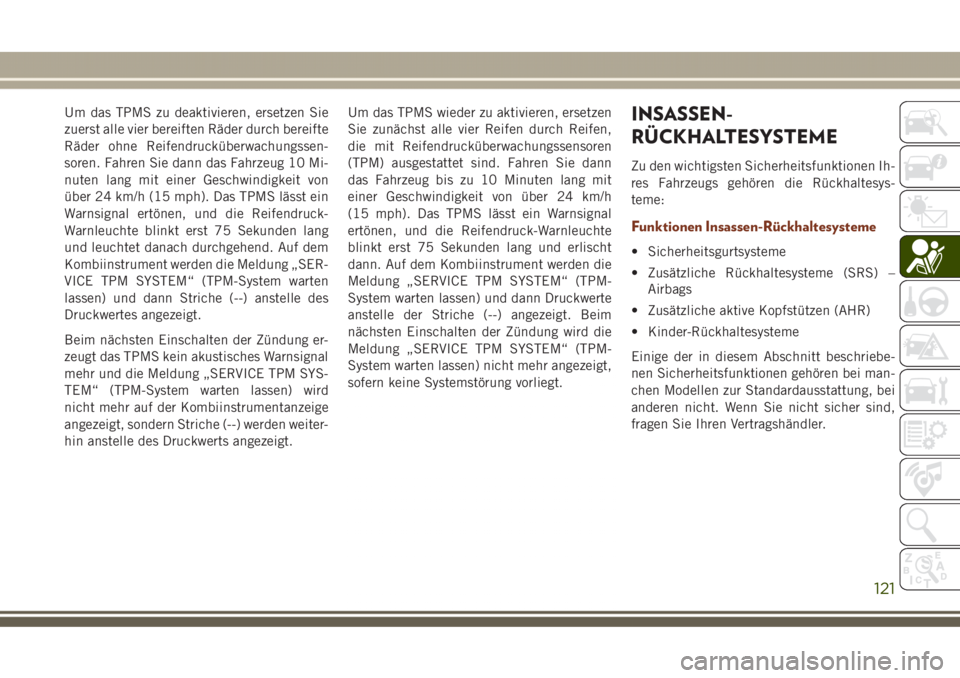

Um das TPMS zu deaktivieren, ersetzen Sie
zuerst alle vier bereiften Räder durch bereifte
Räder ohne Reifendrucküberwachungssen-
soren. Fahren Sie dann das Fahrzeug 10 Mi-
nuten lang mit einer Geschwindigkeit von
über 24 km/h (15 mph). Das TPMS lässt ein
Warnsignal ertönen, und die Reifendruck-
Warnleuchte blinkt erst 75 Sekunden lang
und leuchtet danach durchgehend. Auf dem
Kombiinstrument werden die Meldung „SER-
VICE TPM SYSTEM“ (TPM-System warten
lassen) und dann Striche (--) anstelle des
Druckwertes angezeigt.
Beim nächsten Einschalten der Zündung er-
zeugt das TPMS kein akustisches Warnsignal
mehr und die Meldung „SERVICE TPM SYS-
TEM“ (TPM-System warten lassen) wird
nicht mehr auf der Kombiinstrumentanzeige
angezeigt, sondern Striche (--) werden weiter-
hin anstelle des Druckwerts angezeigt.Um das TPMS wieder zu aktivieren, ersetzen
Sie zunächst alle vier Reifen durch Reifen,
die mit Reifendrucküberwachungssensoren
(TPM) ausgestattet sind. Fahren Sie dann
das Fahrzeug bis zu 10 Minuten lang mit
einer Geschwindigkeit von über 24 km/h
(15 mph). Das TPMS lässt ein Warnsignal
ertönen, und die Reifendruck-Warnleuchte
blinkt erst 75 Sekunden lang und erlischt
dann. Auf dem Kombiinstrument werden die
Meldung „SERVICE TPM SYSTEM“ (TPM-
System warten lassen) und dann Druckwerte
anstelle der Striche (--) angezeigt. Beim
nächsten Einschalten der Zündung wird die
Meldung „SERVICE TPM SYSTEM“ (TPM-
System warten lassen) nicht mehr angezeigt,
sofern keine Systemstörung vorliegt.INSASSEN-
RÜCKHALTESYSTEME
Zu den wichtigsten Sicherheitsfunktionen Ih-
res Fahrzeugs gehören die Rückhaltesys-
teme:
Funktionen Insassen-Rückhaltesysteme
• Sicherheitsgurtsysteme
• Zusätzliche Rückhaltesysteme (SRS) –
Airbags
• Zusätzliche aktive Kopfstützen (AHR)
• Kinder-Rückhaltesysteme
Einige der in diesem Abschnitt beschriebe-
nen Sicherheitsfunktionen gehören bei man-
chen Modellen zur Standardausstattung, bei
anderen nicht. Wenn Sie nicht sicher sind,
fragen Sie Ihren Vertragshändler.
121

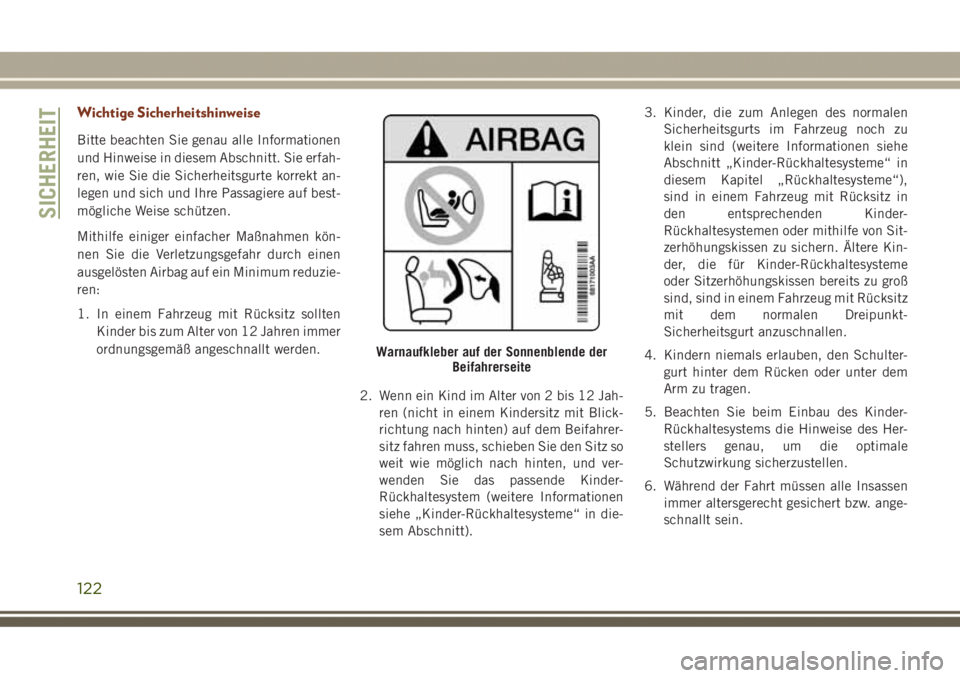

Wichtige Sicherheitshinweise
Bitte beachten Sie genau alle Informationen
und Hinweise in diesem Abschnitt. Sie erfah-
ren, wie Sie die Sicherheitsgurte korrekt an-
legen und sich und Ihre Passagiere auf best-
mögliche Weise schützen.
Mithilfe einiger einfacher Maßnahmen kön-
nen Sie die Verletzungsgefahr durch einen
ausgelösten Airbag auf ein Minimum reduzie-
ren:
1. In einem Fahrzeug mit Rücksitz sollten
Kinder bis zum Alter von 12 Jahren immer
ordnungsgemäß angeschnallt werden.
2. Wenn ein Kind im Alter von 2 bis 12 Jah-
ren (nicht in einem Kindersitz mit Blick-
richtung nach hinten) auf dem Beifahrer-
sitz fahren muss, schieben Sie den Sitz so
weit wie möglich nach hinten, und ver-
wenden Sie das passende Kinder-
Rückhaltesystem (weitere Informationen
siehe „Kinder-Rückhaltesysteme“ in die-
sem Abschnitt).3. Kinder, die zum Anlegen des normalen
Sicherheitsgurts im Fahrzeug noch zu
klein sind (weitere Informationen siehe
Abschnitt „Kinder-Rückhaltesysteme“ in
diesem Kapitel „Rückhaltesysteme“),
sind in einem Fahrzeug mit Rücksitz in
den entsprechenden Kinder-
Rückhaltesystemen oder mithilfe von Sit-
zerhöhungskissen zu sichern. Ältere Kin-
der, die für Kinder-Rückhaltesysteme
oder Sitzerhöhungskissen bereits zu groß
sind, sind in einem Fahrzeug mit Rücksitz
mit dem normalen Dreipunkt-
Sicherheitsgurt anzuschnallen.
4. Kindern niemals erlauben, den Schulter-
gurt hinter dem Rücken oder unter dem
Arm zu tragen.
5. Beachten Sie beim Einbau des Kinder-
Rückhaltesystems die Hinweise des Her-
stellers genau, um die optimale
Schutzwirkung sicherzustellen.
6. Während der Fahrt müssen alle Insassen
immer altersgerecht gesichert bzw. ange-
schnallt sein.
Warnaufkleber auf der Sonnenblende der
Beifahrerseite
SICHERHEIT
122

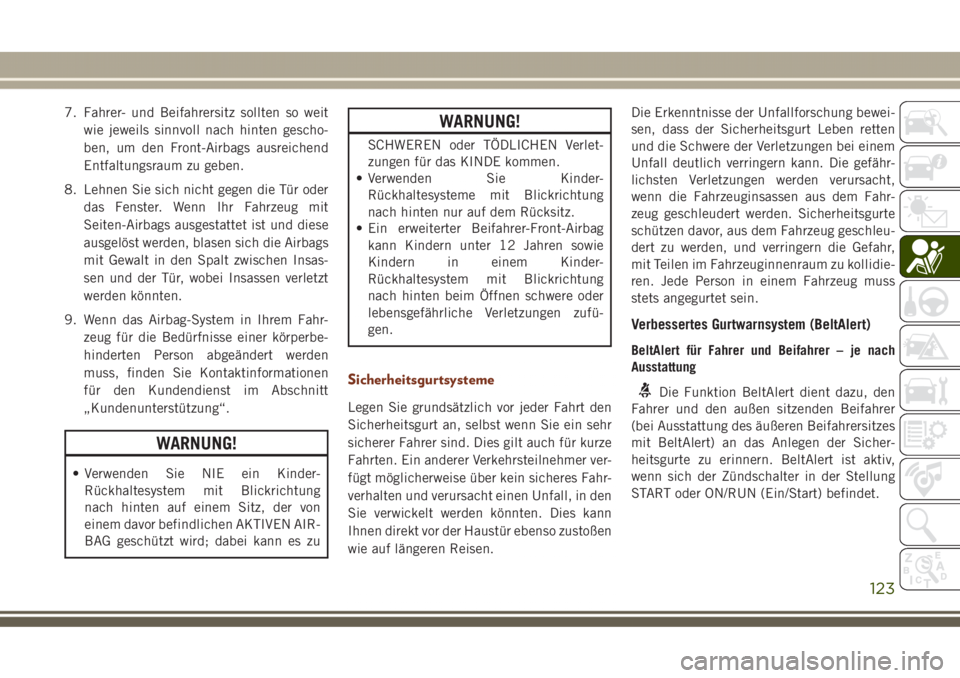

7. Fahrer- und Beifahrersitz sollten so weit
wie jeweils sinnvoll nach hinten gescho-
ben, um den Front-Airbags ausreichend
Entfaltungsraum zu geben.
8. Lehnen Sie sich nicht gegen die Tür oder
das Fenster. Wenn Ihr Fahrzeug mit
Seiten-Airbags ausgestattet ist und diese
ausgelöst werden, blasen sich die Airbags
mit Gewalt in den Spalt zwischen Insas-
sen und der Tür, wobei Insassen verletzt
werden könnten.
9. Wenn das Airbag-System in Ihrem Fahr-
zeug für die Bedürfnisse einer körperbe-
hinderten Person abgeändert werden
muss, finden Sie Kontaktinformationen
für den Kundendienst im Abschnitt
„Kundenunterstützung“.
WARNUNG!
• Verwenden Sie NIE ein Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten auf einem Sitz, der von
einem davor befindlichen AKTIVEN AIR-
BAG geschützt wird; dabei kann es zu
WARNUNG!
SCHWEREN oder TÖDLICHEN Verlet-
zungen für das KINDE kommen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
• Ein erweiterter Beifahrer-Front-Airbag
kann Kindern unter 12 Jahren sowie
Kindern in einem Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten beim Öffnen schwere oder
lebensgefährliche Verletzungen zufü-
gen.
Sicherheitsgurtsysteme
Legen Sie grundsätzlich vor jeder Fahrt den
Sicherheitsgurt an, selbst wenn Sie ein sehr
sicherer Fahrer sind. Dies gilt auch für kurze
Fahrten. Ein anderer Verkehrsteilnehmer ver-
fügt möglicherweise über kein sicheres Fahr-
verhalten und verursacht einen Unfall, in den
Sie verwickelt werden könnten. Dies kann
Ihnen direkt vor der Haustür ebenso zustoßen
wie auf längeren Reisen.Die Erkenntnisse der Unfallforschung bewei-
sen, dass der Sicherheitsgurt Leben retten
und die Schwere der Verletzungen bei einem
Unfall deutlich verringern kann. Die gefähr-
lichsten Verletzungen werden verursacht,
wenn die Fahrzeuginsassen aus dem Fahr-
zeug geschleudert werden. Sicherheitsgurte
schützen davor, aus dem Fahrzeug geschleu-
dert zu werden, und verringern die Gefahr,
mit Teilen im Fahrzeuginnenraum zu kollidie-
ren. Jede Person in einem Fahrzeug muss
stets angegurtet sein.
Verbessertes Gurtwarnsystem (BeltAlert)
BeltAlert für Fahrer und Beifahrer – je nach
Ausstattung
Die Funktion BeltAlert dient dazu, den
Fahrer und den außen sitzenden Beifahrer
(bei Ausstattung des äußeren Beifahrersitzes
mit BeltAlert) an das Anlegen der Sicher-
heitsgurte zu erinnern. BeltAlert ist aktiv,
wenn sich der Zündschalter in der Stellung
START oder ON/RUN (Ein/Start) befindet.
123

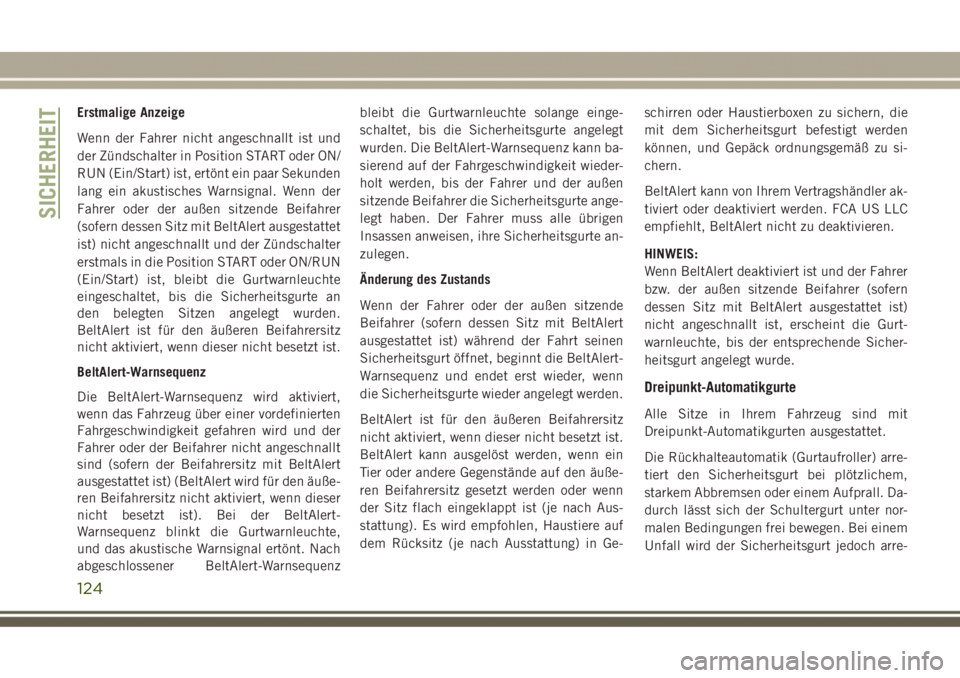

Erstmalige Anzeige
Wenn der Fahrer nicht angeschnallt ist und
der Zündschalter in Position START oder ON/
RUN (Ein/Start) ist, ertönt ein paar Sekunden
lang ein akustisches Warnsignal. Wenn der
Fahrer oder der außen sitzende Beifahrer
(sofern dessen Sitz mit BeltAlert ausgestattet
ist) nicht angeschnallt und der Zündschalter
erstmals in die Position START oder ON/RUN
(Ein/Start) ist, bleibt die Gurtwarnleuchte
eingeschaltet, bis die Sicherheitsgurte an
den belegten Sitzen angelegt wurden.
BeltAlert ist für den äußeren Beifahrersitz
nicht aktiviert, wenn dieser nicht besetzt ist.
BeltAlert-Warnsequenz
Die BeltAlert-Warnsequenz wird aktiviert,
wenn das Fahrzeug über einer vordefinierten
Fahrgeschwindigkeit gefahren wird und der
Fahrer oder der Beifahrer nicht angeschnallt
sind (sofern der Beifahrersitz mit BeltAlert
ausgestattet ist) (BeltAlert wird für den äuße-
ren Beifahrersitz nicht aktiviert, wenn dieser
nicht besetzt ist). Bei der BeltAlert-
Warnsequenz blinkt die Gurtwarnleuchte,
und das akustische Warnsignal ertönt. Nach
abgeschlossener BeltAlert-Warnsequenzbleibt die Gurtwarnleuchte solange einge-
schaltet, bis die Sicherheitsgurte angelegt
wurden. Die BeltAlert-Warnsequenz kann ba-
sierend auf der Fahrgeschwindigkeit wieder-
holt werden, bis der Fahrer und der außen
sitzende Beifahrer die Sicherheitsgurte ange-
legt haben. Der Fahrer muss alle übrigen
Insassen anweisen, ihre Sicherheitsgurte an-
zulegen.
Änderung des Zustands
Wenn der Fahrer oder der außen sitzende
Beifahrer (sofern dessen Sitz mit BeltAlert
ausgestattet ist) während der Fahrt seinen
Sicherheitsgurt öffnet, beginnt die BeltAlert-
Warnsequenz und endet erst wieder, wenn
die Sicherheitsgurte wieder angelegt werden.
BeltAlert ist für den äußeren Beifahrersitz
nicht aktiviert, wenn dieser nicht besetzt ist.
BeltAlert kann ausgelöst werden, wenn ein
Tier oder andere Gegenstände auf den äuße-
ren Beifahrersitz gesetzt werden oder wenn
der Sitz flach eingeklappt ist (je nach Aus-
stattung). Es wird empfohlen, Haustiere auf
dem Rücksitz (je nach Ausstattung) in Ge-schirren oder Haustierboxen zu sichern, die
mit dem Sicherheitsgurt befestigt werden
können, und Gepäck ordnungsgemäß zu si-
chern.
BeltAlert kann von Ihrem Vertragshändler ak-
tiviert oder deaktiviert werden. FCA US LLC
empfiehlt, BeltAlert nicht zu deaktivieren.
HINWEIS:
Wenn BeltAlert deaktiviert ist und der Fahrer
bzw. der außen sitzende Beifahrer (sofern
dessen Sitz mit BeltAlert ausgestattet ist)
nicht angeschnallt ist, erscheint die Gurt-
warnleuchte, bis der entsprechende Sicher-
heitsgurt angelegt wurde.
Dreipunkt-Automatikgurte
Alle Sitze in Ihrem Fahrzeug sind mit
Dreipunkt-Automatikgurten ausgestattet.
Die Rückhalteautomatik (Gurtaufroller) arre-
tiert den Sicherheitsgurt bei plötzlichem,
starkem Abbremsen oder einem Aufprall. Da-
durch lässt sich der Schultergurt unter nor-
malen Bedingungen frei bewegen. Bei einem
Unfall wird der Sicherheitsgurt jedoch arre-
SICHERHEIT
124

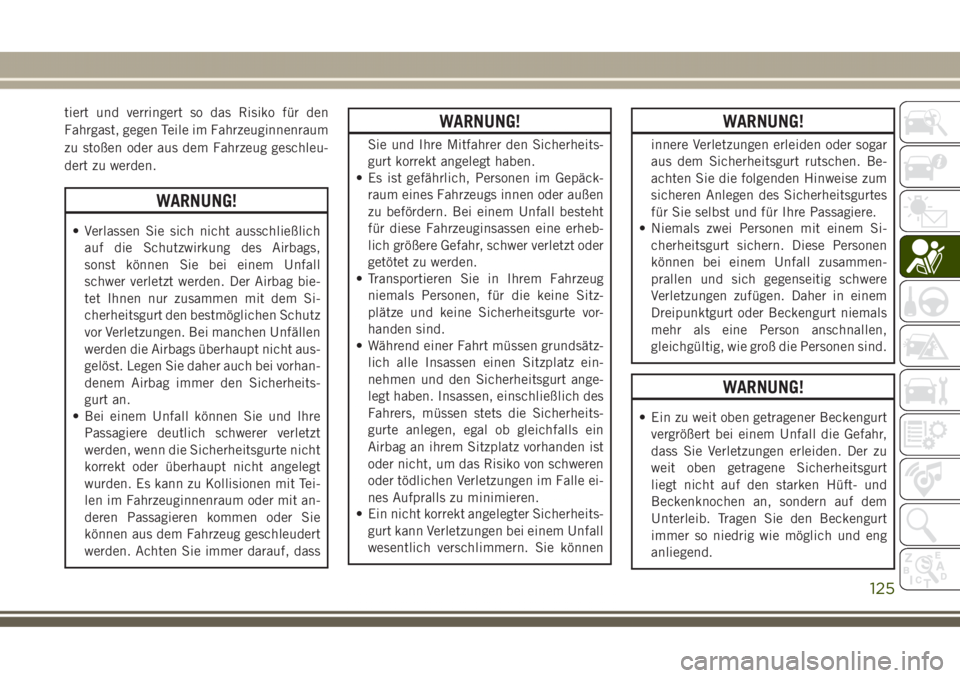

tiert und verringert so das Risiko für den
Fahrgast, gegen Teile im Fahrzeuginnenraum
zu stoßen oder aus dem Fahrzeug geschleu-
dert zu werden.
WARNUNG!
• Verlassen Sie sich nicht ausschließlich
auf die Schutzwirkung des Airbags,
sonst können Sie bei einem Unfall
schwer verletzt werden. Der Airbag bie-
tet Ihnen nur zusammen mit dem Si-
cherheitsgurt den bestmöglichen Schutz
vor Verletzungen. Bei manchen Unfällen
werden die Airbags überhaupt nicht aus-
gelöst. Legen Sie daher auch bei vorhan-
denem Airbag immer den Sicherheits-
gurt an.
• Bei einem Unfall können Sie und Ihre
Passagiere deutlich schwerer verletzt
werden, wenn die Sicherheitsgurte nicht
korrekt oder überhaupt nicht angelegt
wurden. Es kann zu Kollisionen mit Tei-
len im Fahrzeuginnenraum oder mit an-
deren Passagieren kommen oder Sie
können aus dem Fahrzeug geschleudert
werden. Achten Sie immer darauf, dass
WARNUNG!
Sie und Ihre Mitfahrer den Sicherheits-
gurt korrekt angelegt haben.
• Es ist gefährlich, Personen im Gepäck-
raum eines Fahrzeugs innen oder außen
zu befördern. Bei einem Unfall besteht
für diese Fahrzeuginsassen eine erheb-
lich größere Gefahr, schwer verletzt oder
getötet zu werden.
• Transportieren Sie in Ihrem Fahrzeug
niemals Personen, für die keine Sitz-
plätze und keine Sicherheitsgurte vor-
handen sind.
• Während einer Fahrt müssen grundsätz-
lich alle Insassen einen Sitzplatz ein-
nehmen und den Sicherheitsgurt ange-
legt haben. Insassen, einschließlich des
Fahrers, müssen stets die Sicherheits-
gurte anlegen, egal ob gleichfalls ein
Airbag an ihrem Sitzplatz vorhanden ist
oder nicht, um das Risiko von schweren
oder tödlichen Verletzungen im Falle ei-
nes Aufpralls zu minimieren.
• Ein nicht korrekt angelegter Sicherheits-
gurt kann Verletzungen bei einem Unfall
wesentlich verschlimmern. Sie können
WARNUNG!
innere Verletzungen erleiden oder sogar
aus dem Sicherheitsgurt rutschen. Be-
achten Sie die folgenden Hinweise zum
sicheren Anlegen des Sicherheitsgurtes
für Sie selbst und für Ihre Passagiere.
• Niemals zwei Personen mit einem Si-
cherheitsgurt sichern. Diese Personen
können bei einem Unfall zusammen-
prallen und sich gegenseitig schwere
Verletzungen zufügen. Daher in einem
Dreipunktgurt oder Beckengurt niemals
mehr als eine Person anschnallen,
gleichgültig, wie groß die Personen sind.
WARNUNG!
• Ein zu weit oben getragener Beckengurt
vergrößert bei einem Unfall die Gefahr,
dass Sie Verletzungen erleiden. Der zu
weit oben getragene Sicherheitsgurt
liegt nicht auf den starken Hüft- und
Beckenknochen an, sondern auf dem
Unterleib. Tragen Sie den Beckengurt
immer so niedrig wie möglich und eng
anliegend.
125

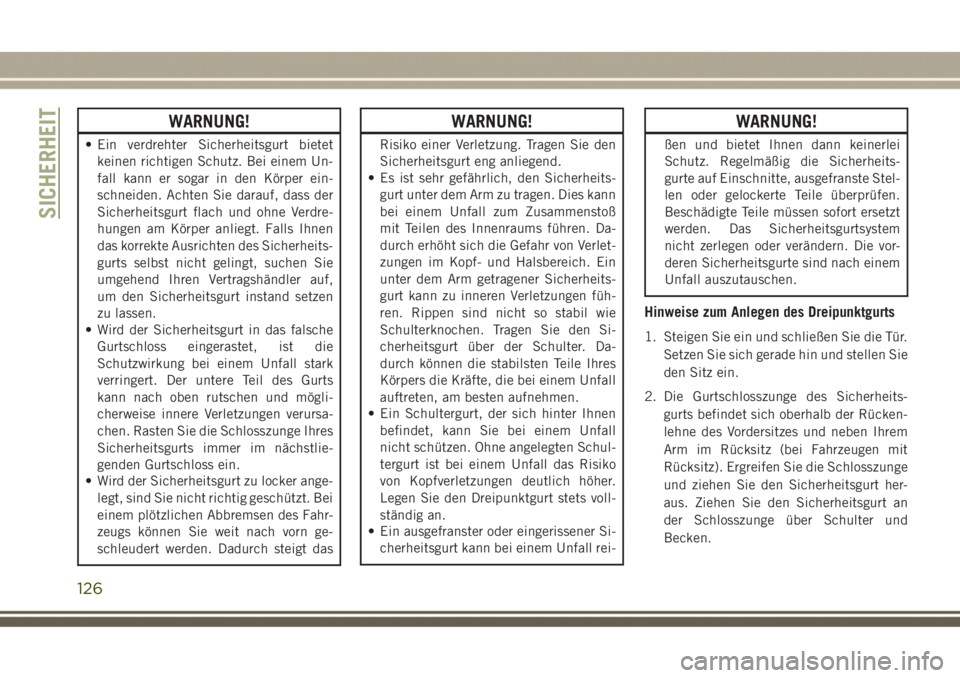

WARNUNG!
• Ein verdrehter Sicherheitsgurt bietet
keinen richtigen Schutz. Bei einem Un-
fall kann er sogar in den Körper ein-
schneiden. Achten Sie darauf, dass der
Sicherheitsgurt flach und ohne Verdre-
hungen am Körper anliegt. Falls Ihnen
das korrekte Ausrichten des Sicherheits-
gurts selbst nicht gelingt, suchen Sie
umgehend Ihren Vertragshändler auf,
um den Sicherheitsgurt instand setzen
zu lassen.
• Wird der Sicherheitsgurt in das falsche
Gurtschloss eingerastet, ist die
Schutzwirkung bei einem Unfall stark
verringert. Der untere Teil des Gurts
kann nach oben rutschen und mögli-
cherweise innere Verletzungen verursa-
chen. Rasten Sie die Schlosszunge Ihres
Sicherheitsgurts immer im nächstlie-
genden Gurtschloss ein.
• Wird der Sicherheitsgurt zu locker ange-
legt, sind Sie nicht richtig geschützt. Bei
einem plötzlichen Abbremsen des Fahr-
zeugs können Sie weit nach vorn ge-
schleudert werden. Dadurch steigt das
WARNUNG!
Risiko einer Verletzung. Tragen Sie den
Sicherheitsgurt eng anliegend.
• Es ist sehr gefährlich, den Sicherheits-
gurt unter dem Arm zu tragen. Dies kann
bei einem Unfall zum Zusammenstoß
mit Teilen des Innenraums führen. Da-
durch erhöht sich die Gefahr von Verlet-
zungen im Kopf- und Halsbereich. Ein
unter dem Arm getragener Sicherheits-
gurt kann zu inneren Verletzungen füh-
ren. Rippen sind nicht so stabil wie
Schulterknochen. Tragen Sie den Si-
cherheitsgurt über der Schulter. Da-
durch können die stabilsten Teile Ihres
Körpers die Kräfte, die bei einem Unfall
auftreten, am besten aufnehmen.
• Ein Schultergurt, der sich hinter Ihnen
befindet, kann Sie bei einem Unfall
nicht schützen. Ohne angelegten Schul-
tergurt ist bei einem Unfall das Risiko
von Kopfverletzungen deutlich höher.
Legen Sie den Dreipunktgurt stets voll-
ständig an.
• Ein ausgefranster oder eingerissener Si-
cherheitsgurt kann bei einem Unfall rei-
WARNUNG!
ßen und bietet Ihnen dann keinerlei
Schutz. Regelmäßig die Sicherheits-
gurte auf Einschnitte, ausgefranste Stel-
len oder gelockerte Teile überprüfen.
Beschädigte Teile müssen sofort ersetzt
werden. Das Sicherheitsgurtsystem
nicht zerlegen oder verändern. Die vor-
deren Sicherheitsgurte sind nach einem
Unfall auszutauschen.
Hinweise zum Anlegen des Dreipunktgurts
1. Steigen Sie ein und schließen Sie die Tür.
Setzen Sie sich gerade hin und stellen Sie
den Sitz ein.
2. Die Gurtschlosszunge des Sicherheits-
gurts befindet sich oberhalb der Rücken-
lehne des Vordersitzes und neben Ihrem
Arm im Rücksitz (bei Fahrzeugen mit
Rücksitz). Ergreifen Sie die Schlosszunge
und ziehen Sie den Sicherheitsgurt her-
aus. Ziehen Sie den Sicherheitsgurt an
der Schlosszunge über Schulter und
Becken.
SICHERHEIT
126

3. Sobald der Sicherheitsgurt über das Be-
cken gezogen ist, führen Sie die Schloss-
zunge in das Gurtschloss ein. Das Gurt-
schloss muss mit einem hörbaren Klicken
einrasten.4.
Positionieren Sie den Beckengurt so, dass
er eng anliegt und unterhalb des Bauchs
über die Hüften verläuft. Zum Straffen des
Beckengurts ziehen Sie den Schultergurt
von Hand leicht nach oben. Wenn der Be-
ckengurt zu straff sitzt, kippen Sie die
Schlosszunge nach außen und ziehen Sie
am Beckengurt. Ein straffer Sicherheitsgurt
reduziert das Risiko, bei einem Unfall unter
dem Sicherheitsgurt durchzurutschen.
5. Legen Sie den Schultergurt so über den
Oberkörper, dass er zwar bequem, aber
gleichzeitig straff sitzt und nicht am Hals
anliegt. Die Rückhalteautomatik sorgt für
enges Anliegen des Schultergurts.
6. Zum Lösen des Sicherheitsgurts drücken
Sie die rote Taste am Gurtschloss. Der
Sicherheitsgurt wird automatisch aufge-
rollt. Schieben Sie, falls nötig, die
Schlosszunge an das Gurtende, damit
sich der Sicherheitsgurt vollständig
aufrollt.
Ausrichten eines verdrehten Dreipunktgurts
Gehen Sie zum Ausrichten eines verdrehten
Dreipunktgurts wie folgt vor.
1. Positionieren Sie die Schlosszunge so
nahe wie möglich am Verankerungspunkt.
2. Fassen Sie das Gurtband ca. 6 bis 12 Zoll
(15 bis 30 cm) über der Schlosszunge
und drehen Sie den Sicherheitsgurt um
180 Grad, um so eine Falte zu bilden, die
direkt über der Schlosszunge beginnt.
3. Schieben Sie die Schlosszunge nach oben
über das gefaltete Gurtband. Das gefal-
tete Gurtband muss in den Schlitz über
der Schlosszunge eingeschoben werden.
4. Schieben Sie die Schlosszunge weiter
nach oben, bis sie aus dem gefalteten
Gurt freikommt und der Sicherheitsgurt
nicht mehr verdreht ist.

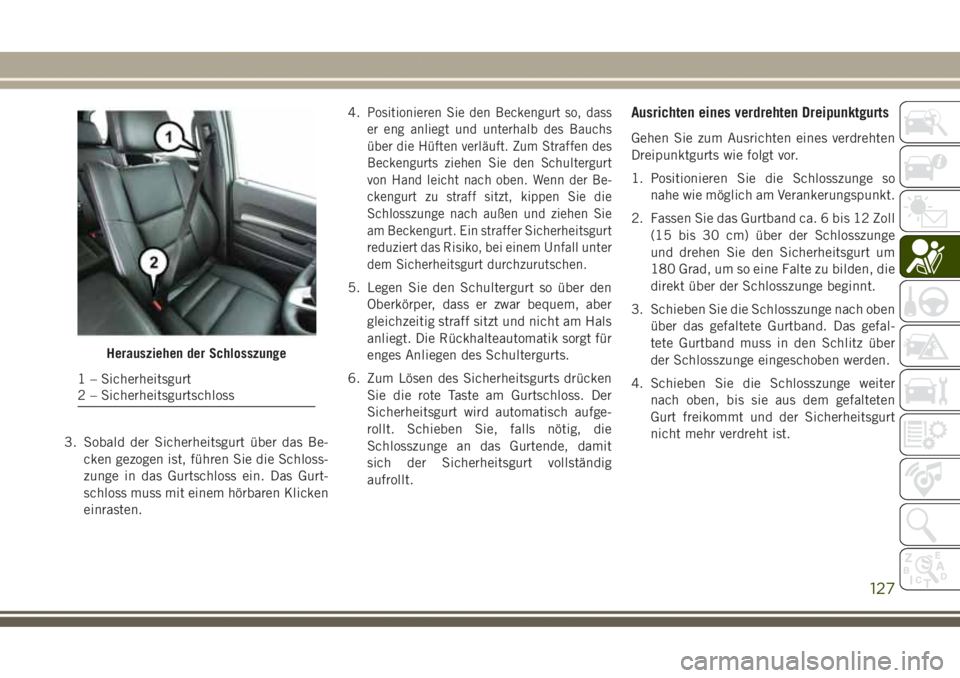

Herausziehen der Schlosszunge
1 – Sicherheitsgurt
2 – Sicherheitsgurtschloss
127

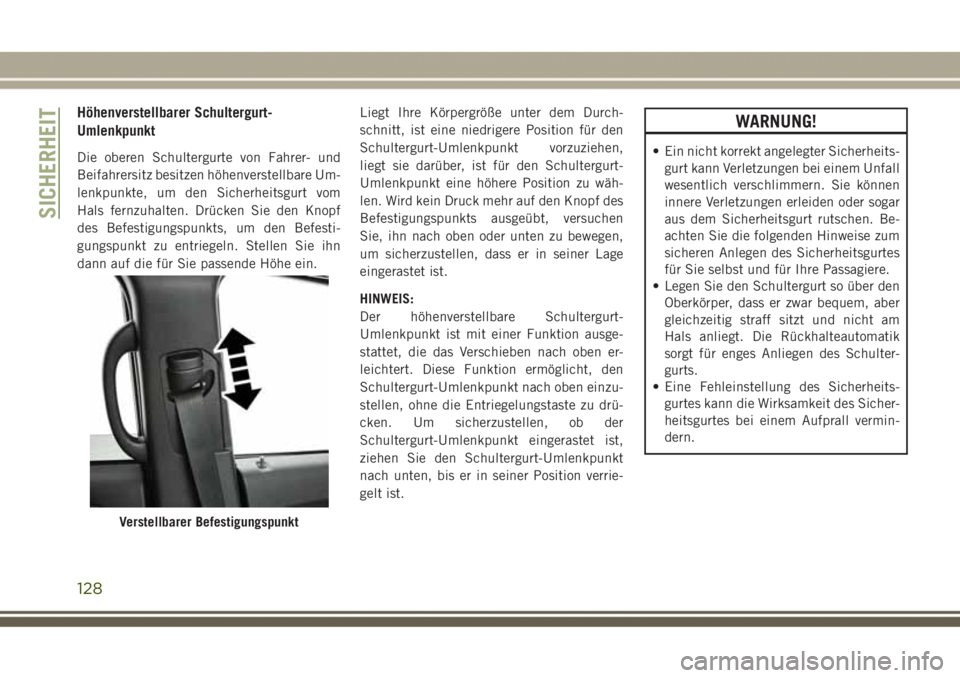

Höhenverstellbarer Schultergurt-
Umlenkpunkt
Die oberen Schultergurte von Fahrer- und
Beifahrersitz besitzen höhenverstellbare Um-
lenkpunkte, um den Sicherheitsgurt vom
Hals fernzuhalten. Drücken Sie den Knopf
des Befestigungspunkts, um den Befesti-
gungspunkt zu entriegeln. Stellen Sie ihn
dann auf die für Sie passende Höhe ein.Liegt Ihre Körpergröße unter dem Durch-
schnitt, ist eine niedrigere Position für den
Schultergurt-Umlenkpunkt vorzuziehen,
liegt sie darüber, ist für den Schultergurt-
Umlenkpunkt eine höhere Position zu wäh-
len. Wird kein Druck mehr auf den Knopf des
Befestigungspunkts ausgeübt, versuchen
Sie, ihn nach oben oder unten zu bewegen,
um sicherzustellen, dass er in seiner Lage
eingerastet ist.
HINWEIS:
Der höhenverstellbare Schultergurt-
Umlenkpunkt ist mit einer Funktion ausge-
stattet, die das Verschieben nach oben er-
leichtert. Diese Funktion ermöglicht, den
Schultergurt-Umlenkpunkt nach oben einzu-
stellen, ohne die Entriegelungstaste zu drü-
cken. Um sicherzustellen, ob der
Schultergurt-Umlenkpunkt eingerastet ist,
ziehen Sie den Schultergurt-Umlenkpunkt
nach unten, bis er in seiner Position verrie-
gelt ist.
WARNUNG!
• Ein nicht korrekt angelegter Sicherheits-
gurt kann Verletzungen bei einem Unfall
wesentlich verschlimmern. Sie können
innere Verletzungen erleiden oder sogar
aus dem Sicherheitsgurt rutschen. Be-
achten Sie die folgenden Hinweise zum
sicheren Anlegen des Sicherheitsgurtes
für Sie selbst und für Ihre Passagiere.
• Legen Sie den Schultergurt so über den
Oberkörper, dass er zwar bequem, aber
gleichzeitig straff sitzt und nicht am
Hals anliegt. Die Rückhalteautomatik
sorgt für enges Anliegen des Schulter-
gurts.
• Eine Fehleinstellung des Sicherheits-
gurtes kann die Wirksamkeit des Sicher-
heitsgurtes bei einem Aufprall vermin-
dern.
Verstellbarer Befestigungspunkt
SICHERHEIT
128
