JEEP GRAND CHEROKEE 2017 Betriebsanleitung (in German)
Manufacturer: JEEP, Model Year: 2017, Model line: GRAND CHEROKEE, Model: JEEP GRAND CHEROKEE 2017Pages: 420, PDF-Größe: 6.21 MB
Page 251 of 420

4. Für die Vorderachse stellen Sie den Wa-
genheber auf den Karosserieflansch di-
rekt hinter dem Vorderrad entsprechend
der Kennzeichnung durch das dreieckige
Hebepunktsymbol auf dem Schweller-
formteil.Heben Sie das Fahrzeug erst nach
dem korrekten Ansetzen des Wagenhebers
an.
Ansatzpunkte für den Wagenheber
249

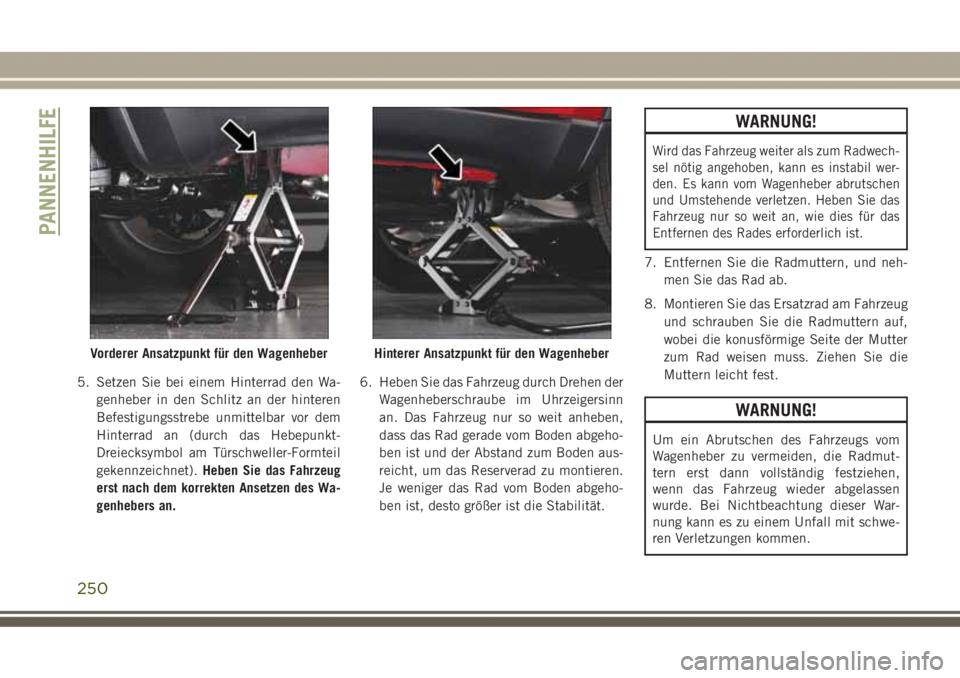

Page 252 of 420

5. Setzen Sie bei einem Hinterrad den Wa-
genheber in den Schlitz an der hinteren
Befestigungsstrebe unmittelbar vor dem
Hinterrad an (durch das Hebepunkt-
Dreiecksymbol am Türschweller-Formteil
gekennzeichnet).Heben Sie das Fahrzeug
erst nach dem korrekten Ansetzen des Wa-
genhebers an.6. Heben Sie das Fahrzeug durch Drehen der
Wagenheberschraube im Uhrzeigersinn
an. Das Fahrzeug nur so weit anheben,
dass das Rad gerade vom Boden abgeho-
ben ist und der Abstand zum Boden aus-
reicht, um das Reserverad zu montieren.
Je weniger das Rad vom Boden abgeho-
ben ist, desto größer ist die Stabilität.
WARNUNG!
Wird das Fahrzeug weiter als zum Radwech-
sel nötig angehoben, kann es instabil wer-
den. Es kann vom Wagenheber abrutschen
und Umstehende verletzen. Heben Sie das
Fahrzeug nur so weit an, wie dies für das
Entfernen des Rades erforderlich ist.
7. Entfernen Sie die Radmuttern, und neh-
men Sie das Rad ab.
8. Montieren Sie das Ersatzrad am Fahrzeug
und schrauben Sie die Radmuttern auf,
wobei die konusförmige Seite der Mutter
zum Rad weisen muss. Ziehen Sie die
Muttern leicht fest.
WARNUNG!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen,
wenn das Fahrzeug wieder abgelassen
wurde. Bei Nichtbeachtung dieser War-
nung kann es zu einem Unfall mit schwe-
ren Verletzungen kommen.
Vorderer Ansatzpunkt für den WagenheberHinterer Ansatzpunkt für den Wagenheber
PANNENHILFE
250

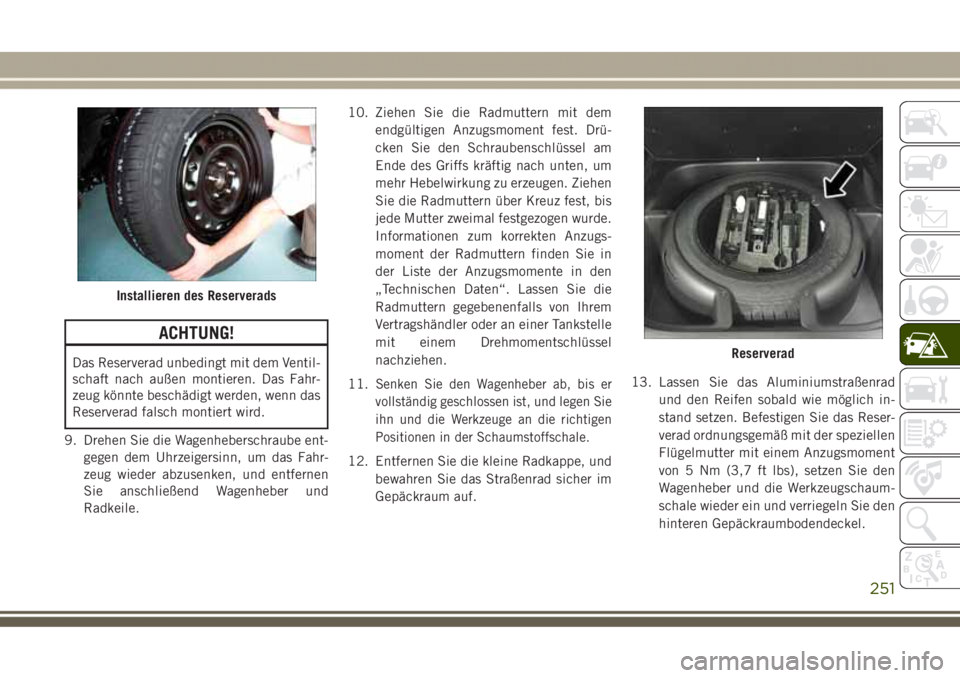

Page 253 of 420

ACHTUNG!
Das Reserverad unbedingt mit dem Ventil-
schaft nach außen montieren. Das Fahr-
zeug könnte beschädigt werden, wenn das
Reserverad falsch montiert wird.
9. Drehen Sie die Wagenheberschraube ent-
gegen dem Uhrzeigersinn, um das Fahr-
zeug wieder abzusenken, und entfernen
Sie anschließend Wagenheber und
Radkeile.10. Ziehen Sie die Radmuttern mit dem
endgültigen Anzugsmoment fest. Drü-
cken Sie den Schraubenschlüssel am
Ende des Griffs kräftig nach unten, um
mehr Hebelwirkung zu erzeugen. Ziehen
Sie die Radmuttern über Kreuz fest, bis
jede Mutter zweimal festgezogen wurde.
Informationen zum korrekten Anzugs-
moment der Radmuttern finden Sie in
der Liste der Anzugsmomente in den
„Technischen Daten“. Lassen Sie die
Radmuttern gegebenenfalls von Ihrem
Vertragshändler oder an einer Tankstelle
mit einem Drehmomentschlüssel
nachziehen.
11.
Senken Sie den Wagenheber ab, bis er
vollständig geschlossen ist, und legen Sie
ihn und die Werkzeuge an die richtigen
Positionen in der Schaumstoffschale.
12. Entfernen Sie die kleine Radkappe, und
bewahren Sie das Straßenrad sicher im
Gepäckraum auf.13. Lassen Sie das Aluminiumstraßenrad
und den Reifen sobald wie möglich in-
stand setzen. Befestigen Sie das Reser-
verad ordnungsgemäß mit der speziellen
Flügelmutter mit einem Anzugsmoment
von 5 Nm (3,7 ft lbs), setzen Sie den
Wagenheber und die Werkzeugschaum-
schale wieder ein und verriegeln Sie den
hinteren Gepäckraumbodendeckel.
Installieren des Reserverads
Reserverad
251

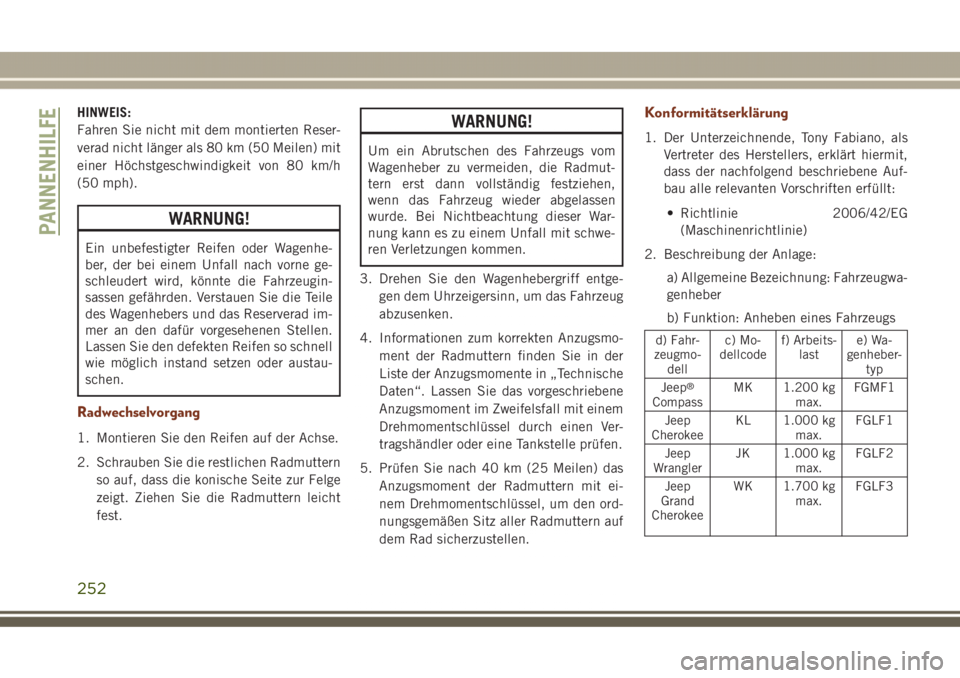

Page 254 of 420

HINWEIS:
Fahren Sie nicht mit dem montierten Reser-
verad nicht länger als 80 km (50 Meilen) mit
einer Höchstgeschwindigkeit von 80 km/h
(50 mph).
WARNUNG!
Ein unbefestigter Reifen oder Wagenhe-
ber, der bei einem Unfall nach vorne ge-
schleudert wird, könnte die Fahrzeugin-
sassen gefährden. Verstauen Sie die Teile
des Wagenhebers und das Reserverad im-
mer an den dafür vorgesehenen Stellen.
Lassen Sie den defekten Reifen so schnell
wie möglich instand setzen oder austau-
schen.
Radwechselvorgang
1. Montieren Sie den Reifen auf der Achse.
2. Schrauben Sie die restlichen Radmuttern
so auf, dass die konische Seite zur Felge
zeigt. Ziehen Sie die Radmuttern leicht
fest.
WARNUNG!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen,
wenn das Fahrzeug wieder abgelassen
wurde. Bei Nichtbeachtung dieser War-
nung kann es zu einem Unfall mit schwe-
ren Verletzungen kommen.
3. Drehen Sie den Wagenhebergriff entge-
gen dem Uhrzeigersinn, um das Fahrzeug
abzusenken.
4. Informationen zum korrekten Anzugsmo-
ment der Radmuttern finden Sie in der
Liste der Anzugsmomente in „Technische
Daten“. Lassen Sie das vorgeschriebene
Anzugsmoment im Zweifelsfall mit einem
Drehmomentschlüssel durch einen Ver-
tragshändler oder eine Tankstelle prüfen.
5. Prüfen Sie nach 40 km (25 Meilen) das
Anzugsmoment der Radmuttern mit ei-
nem Drehmomentschlüssel, um den ord-
nungsgemäßen Sitz aller Radmuttern auf
dem Rad sicherzustellen.
Konformitätserklärung
1. Der Unterzeichnende, Tony Fabiano, als
Vertreter des Herstellers, erklärt hiermit,
dass der nachfolgend beschriebene Auf-
bau alle relevanten Vorschriften erfüllt:
• Richtlinie 2006/42/EG
(Maschinenrichtlinie)
2. Beschreibung der Anlage:
a) Allgemeine Bezeichnung: Fahrzeugwa-
genheber
b) Funktion: Anheben eines Fahrzeugs
d) Fahr-
zeugmo-
dellc) Mo-
dellcodef) Arbeits-
laste) Wa-
genheber-
typ
Jeep
®
CompassMK 1.200 kg
max.FGMF1
Jeep
CherokeeKL 1.000 kg
max.FGLF1
Jeep
WranglerJK 1.000 kg
max.FGLF2
Jeep
Grand
CherokeeWK 1.700 kg
max.FGLF3
PANNENHILFE
252

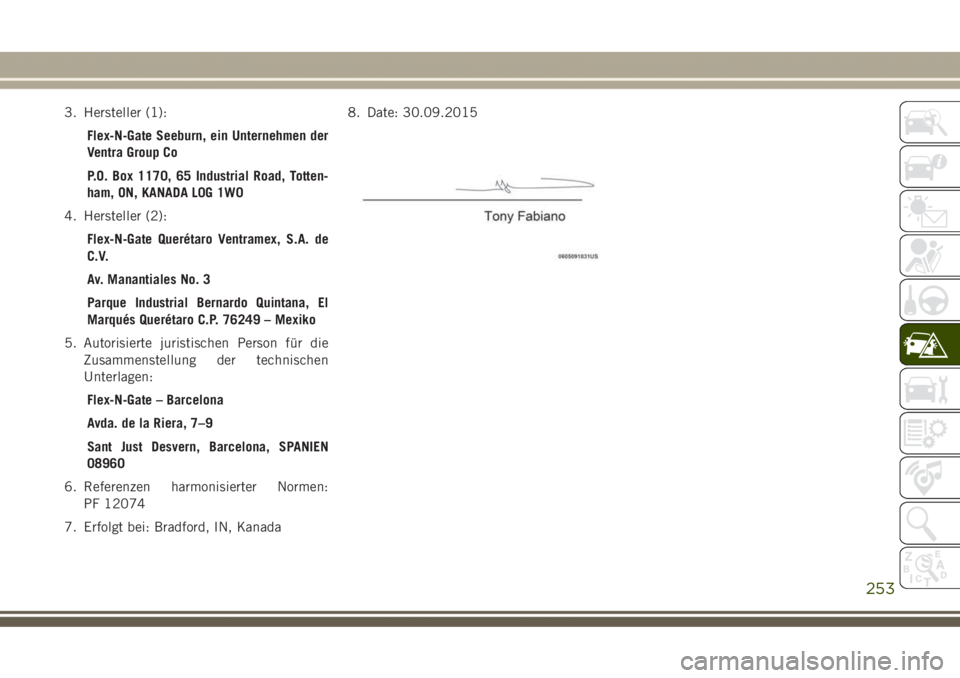

Page 255 of 420

3. Hersteller (1):
Flex-N-Gate Seeburn, ein Unternehmen der
Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON, KANADA L0G 1W0
4. Hersteller (2):
Flex-N-Gate Querétaro Ventramex, S.A. de
C.V.
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexiko
5. Autorisierte juristischen Person für die
Zusammenstellung der technischen
Unterlagen:
Flex-N-Gate – Barcelona
Avda. de la Riera, 7–9
Sant Just Desvern, Barcelona, SPANIEN
08960
6. Referenzen harmonisierter Normen:
PF 12074
7. Erfolgt bei: Bradford, IN, Kanada8. Date: 30.09.2015
253

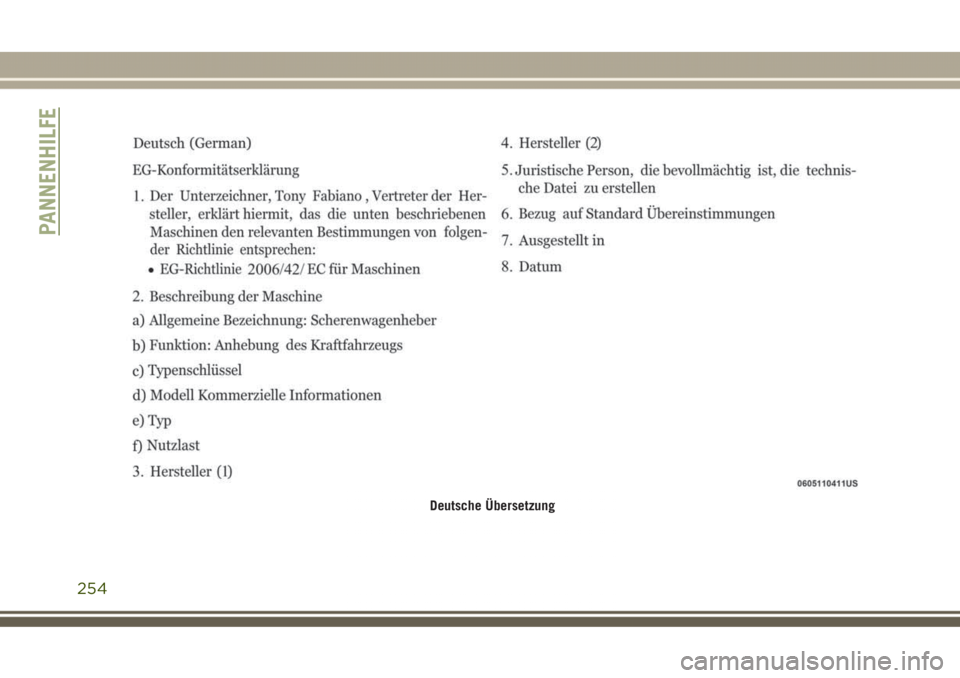

Page 256 of 420

Deutsche Übersetzung
PANNENHILFE
254
Page 257 of 420

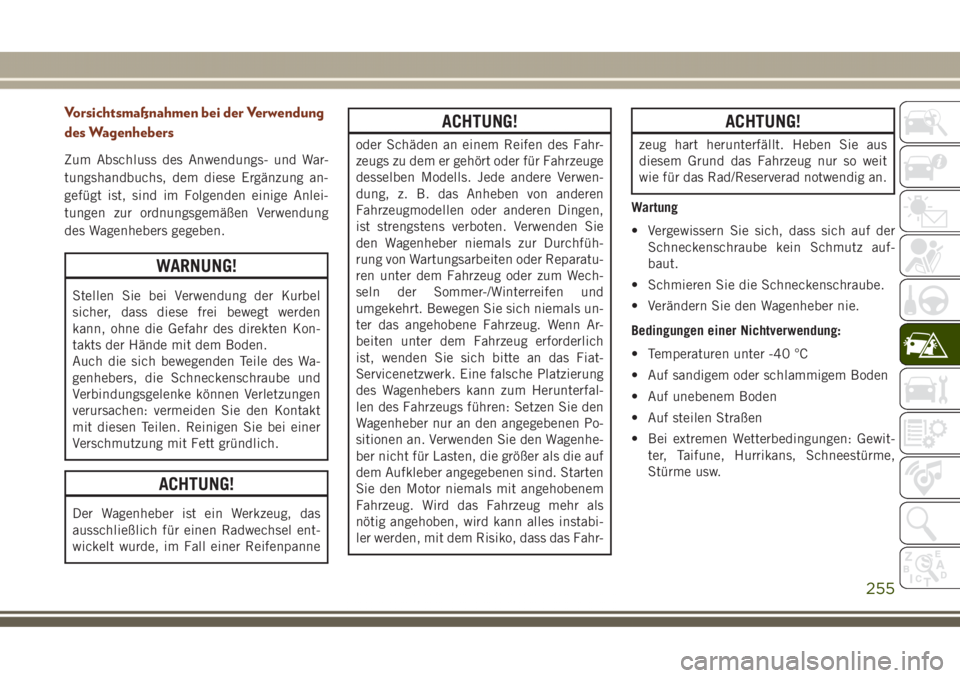

Vorsichtsmaßnahmen bei der Verwendung
des Wagenhebers
Zum Abschluss des Anwendungs- und War-
tungshandbuchs, dem diese Ergänzung an-
gefügt ist, sind im Folgenden einige Anlei-
tungen zur ordnungsgemäßen Verwendung
des Wagenhebers gegeben.
WARNUNG!
Stellen Sie bei Verwendung der Kurbel
sicher, dass diese frei bewegt werden
kann, ohne die Gefahr des direkten Kon-
takts der Hände mit dem Boden.
Auch die sich bewegenden Teile des Wa-
genhebers, die Schneckenschraube und
Verbindungsgelenke können Verletzungen
verursachen: vermeiden Sie den Kontakt
mit diesen Teilen. Reinigen Sie bei einer
Verschmutzung mit Fett gründlich.
ACHTUNG!
Der Wagenheber ist ein Werkzeug, das
ausschließlich für einen Radwechsel ent-
wickelt wurde, im Fall einer Reifenpanne
ACHTUNG!
oder Schäden an einem Reifen des Fahr-
zeugs zu dem er gehört oder für Fahrzeuge
desselben Modells. Jede andere Verwen-
dung, z. B. das Anheben von anderen
Fahrzeugmodellen oder anderen Dingen,
ist strengstens verboten. Verwenden Sie
den Wagenheber niemals zur Durchfüh-
rung von Wartungsarbeiten oder Reparatu-
ren unter dem Fahrzeug oder zum Wech-
seln der Sommer-/Winterreifen und
umgekehrt. Bewegen Sie sich niemals un-
ter das angehobene Fahrzeug. Wenn Ar-
beiten unter dem Fahrzeug erforderlich
ist, wenden Sie sich bitte an das Fiat-
Servicenetzwerk. Eine falsche Platzierung
des Wagenhebers kann zum Herunterfal-
len des Fahrzeugs führen: Setzen Sie den
Wagenheber nur an den angegebenen Po-
sitionen an. Verwenden Sie den Wagenhe-
ber nicht für Lasten, die größer als die auf
dem Aufkleber angegebenen sind. Starten
Sie den Motor niemals mit angehobenem
Fahrzeug. Wird das Fahrzeug mehr als
nötig angehoben, wird kann alles instabi-
ler werden, mit dem Risiko, dass das Fahr-
ACHTUNG!
zeug hart herunterfällt. Heben Sie aus
diesem Grund das Fahrzeug nur so weit
wie für das Rad/Reserverad notwendig an.
Wartung
• Vergewissern Sie sich, dass sich auf der
Schneckenschraube kein Schmutz auf-
baut.
• Schmieren Sie die Schneckenschraube.
• Verändern Sie den Wagenheber nie.
Bedingungen einer Nichtverwendung:
• Temperaturen unter -40 °C
• Auf sandigem oder schlammigem Boden
• Auf unebenem Boden
• Auf steilen Straßen
• Bei extremen Wetterbedingungen: Gewit-
ter, Taifune, Hurrikans, Schneestürme,
Stürme usw.
255

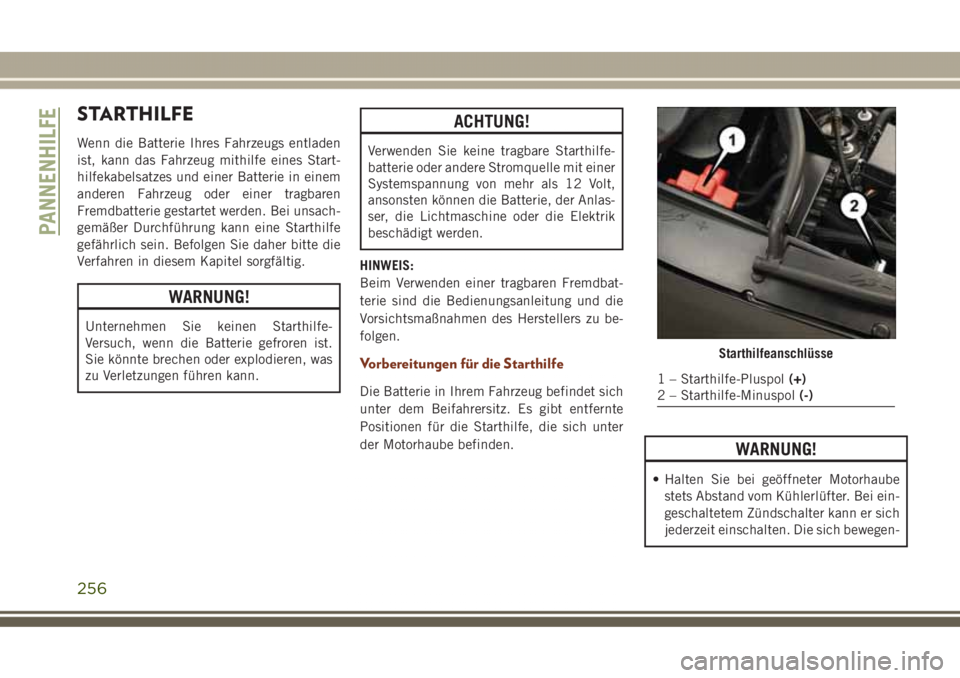

Page 258 of 420

STARTHILFE
Wenn die Batterie Ihres Fahrzeugs entladen
ist, kann das Fahrzeug mithilfe eines Start-
hilfekabelsatzes und einer Batterie in einem
anderen Fahrzeug oder einer tragbaren
Fremdbatterie gestartet werden. Bei unsach-
gemäßer Durchführung kann eine Starthilfe
gefährlich sein. Befolgen Sie daher bitte die
Verfahren in diesem Kapitel sorgfältig.
WARNUNG!
Unternehmen Sie keinen Starthilfe-
Versuch, wenn die Batterie gefroren ist.
Sie könnte brechen oder explodieren, was
zu Verletzungen führen kann.
ACHTUNG!
Verwenden Sie keine tragbare Starthilfe-
batterie oder andere Stromquelle mit einer
Systemspannung von mehr als 12 Volt,
ansonsten können die Batterie, der Anlas-
ser, die Lichtmaschine oder die Elektrik
beschädigt werden.
HINWEIS:
Beim Verwenden einer tragbaren Fremdbat-
terie sind die Bedienungsanleitung und die
Vorsichtsmaßnahmen des Herstellers zu be-
folgen.
Vorbereitungen für die Starthilfe
Die Batterie in Ihrem Fahrzeug befindet sich
unter dem Beifahrersitz. Es gibt entfernte
Positionen für die Starthilfe, die sich unter
der Motorhaube befinden.
WARNUNG!
• Halten Sie bei geöffneter Motorhaube
stets Abstand vom Kühlerlüfter. Bei ein-
geschaltetem Zündschalter kann er sich
jederzeit einschalten. Die sich bewegen-
Starthilfeanschlüsse
1 – Starthilfe-Pluspol(+)
2 – Starthilfe-Minuspol(-)
PANNENHILFE
256

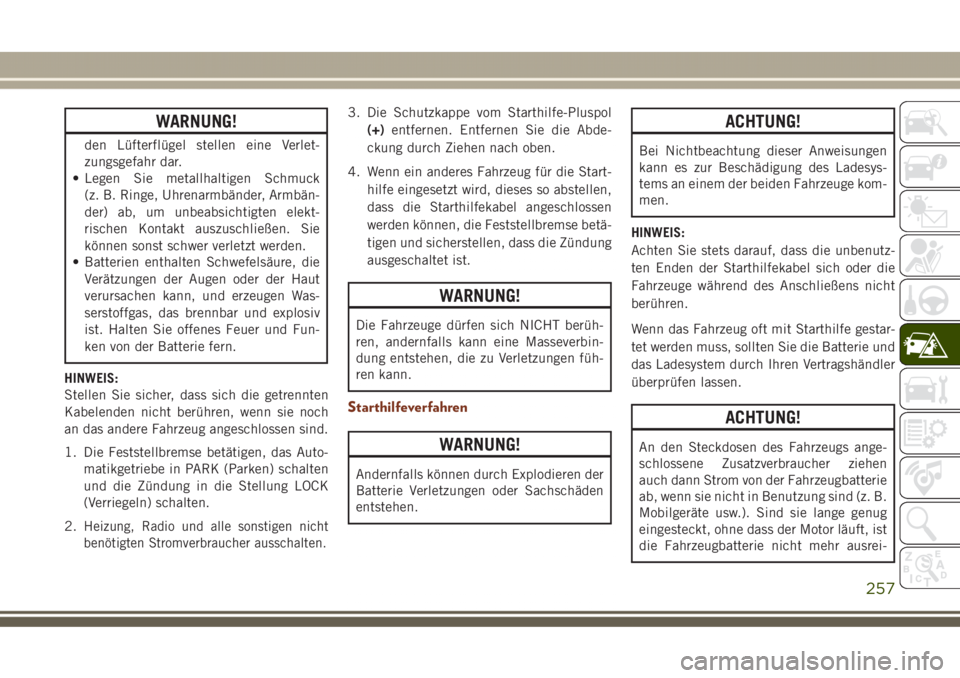

Page 259 of 420

WARNUNG!
den Lüfterflügel stellen eine Verlet-
zungsgefahr dar.
• Legen Sie metallhaltigen Schmuck
(z. B. Ringe, Uhrenarmbänder, Armbän-
der) ab, um unbeabsichtigten elekt-
rischen Kontakt auszuschließen. Sie
können sonst schwer verletzt werden.
• Batterien enthalten Schwefelsäure, die
Verätzungen der Augen oder der Haut
verursachen kann, und erzeugen Was-
serstoffgas, das brennbar und explosiv
ist. Halten Sie offenes Feuer und Fun-
ken von der Batterie fern.
HINWEIS:
Stellen Sie sicher, dass sich die getrennten
Kabelenden nicht berühren, wenn sie noch
an das andere Fahrzeug angeschlossen sind.
1. Die Feststellbremse betätigen, das Auto-
matikgetriebe in PARK (Parken) schalten
und die Zündung in die Stellung LOCK
(Verriegeln) schalten.
2.
Heizung, Radio und alle sonstigen nicht
benötigten Stromverbraucher ausschalten.
3. Die Schutzkappe vom Starthilfe-Pluspol
(+)entfernen. Entfernen Sie die Abde-
ckung durch Ziehen nach oben.
4. Wenn ein anderes Fahrzeug für die Start-
hilfe eingesetzt wird, dieses so abstellen,
dass die Starthilfekabel angeschlossen
werden können, die Feststellbremse betä-
tigen und sicherstellen, dass die Zündung
ausgeschaltet ist.
WARNUNG!
Die Fahrzeuge dürfen sich NICHT berüh-
ren, andernfalls kann eine Masseverbin-
dung entstehen, die zu Verletzungen füh-
ren kann.
Starthilfeverfahren
WARNUNG!
Andernfalls können durch Explodieren der
Batterie Verletzungen oder Sachschäden
entstehen.
ACHTUNG!
Bei Nichtbeachtung dieser Anweisungen
kann es zur Beschädigung des Ladesys-
tems an einem der beiden Fahrzeuge kom-
men.
HINWEIS:
Achten Sie stets darauf, dass die unbenutz-
ten Enden der Starthilfekabel sich oder die
Fahrzeuge während des Anschließens nicht
berühren.
Wenn das Fahrzeug oft mit Starthilfe gestar-
tet werden muss, sollten Sie die Batterie und
das Ladesystem durch Ihren Vertragshändler
überprüfen lassen.
ACHTUNG!
An den Steckdosen des Fahrzeugs ange-
schlossene Zusatzverbraucher ziehen
auch dann Strom von der Fahrzeugbatterie
ab, wenn sie nicht in Benutzung sind (z. B.
Mobilgeräte usw.). Sind sie lange genug
eingesteckt, ohne dass der Motor läuft, ist
die Fahrzeugbatterie nicht mehr ausrei-
257
Page 260 of 420

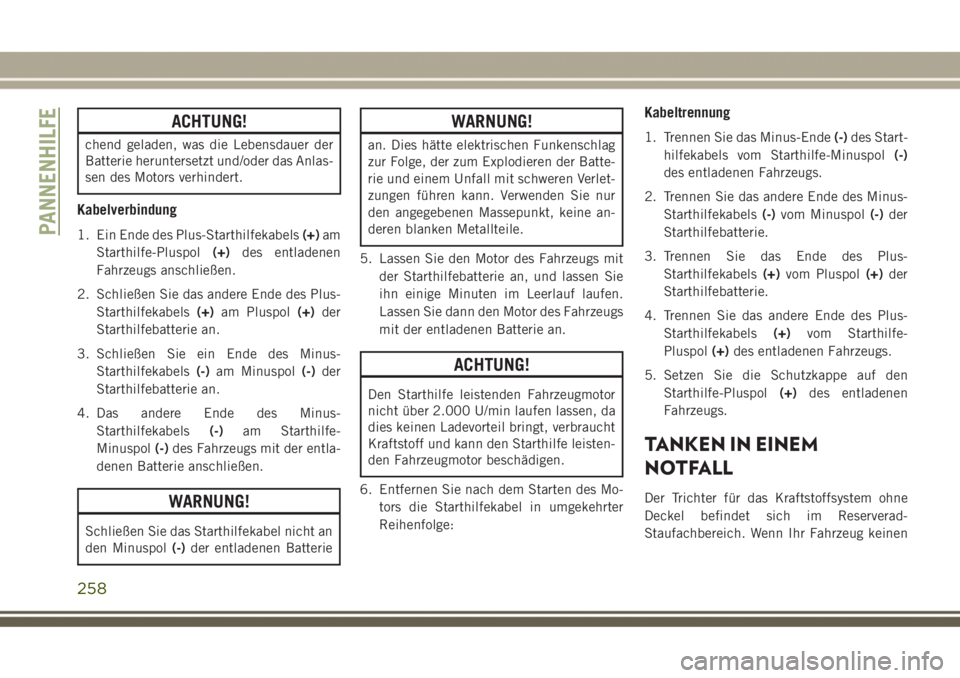

ACHTUNG!
chend geladen, was die Lebensdauer der
Batterie heruntersetzt und/oder das Anlas-
sen des Motors verhindert.
Kabelverbindung
1. Ein Ende des Plus-Starthilfekabels(+)am
Starthilfe-Pluspol(+)des entladenen
Fahrzeugs anschließen.
2. Schließen Sie das andere Ende des Plus-
Starthilfekabels(+)am Pluspol(+)der
Starthilfebatterie an.
3. Schließen Sie ein Ende des Minus-
Starthilfekabels(-)am Minuspol(-)der
Starthilfebatterie an.
4. Das andere Ende des Minus-
Starthilfekabels(-)am Starthilfe-
Minuspol(-)des Fahrzeugs mit der entla-
denen Batterie anschließen.
WARNUNG!
Schließen Sie das Starthilfekabel nicht an
den Minuspol(-)der entladenen Batterie
WARNUNG!
an. Dies hätte elektrischen Funkenschlag
zur Folge, der zum Explodieren der Batte-
rie und einem Unfall mit schweren Verlet-
zungen führen kann. Verwenden Sie nur
den angegebenen Massepunkt, keine an-
deren blanken Metallteile.
5. Lassen Sie den Motor des Fahrzeugs mit
der Starthilfebatterie an, und lassen Sie
ihn einige Minuten im Leerlauf laufen.
Lassen Sie dann den Motor des Fahrzeugs
mit der entladenen Batterie an.
ACHTUNG!
Den Starthilfe leistenden Fahrzeugmotor
nicht über 2.000 U/min laufen lassen, da
dies keinen Ladevorteil bringt, verbraucht
Kraftstoff und kann den Starthilfe leisten-
den Fahrzeugmotor beschädigen.
6. Entfernen Sie nach dem Starten des Mo-
tors die Starthilfekabel in umgekehrter
Reihenfolge:
Kabeltrennung
1. Trennen Sie das Minus-Ende(-)des Start-
hilfekabels vom Starthilfe-Minuspol(-)
des entladenen Fahrzeugs.
2. Trennen Sie das andere Ende des Minus-
Starthilfekabels(-)vom Minuspol(-)der
Starthilfebatterie.
3. Trennen Sie das Ende des Plus-
Starthilfekabels(+)vom Pluspol(+)der
Starthilfebatterie.
4. Trennen Sie das andere Ende des Plus-
Starthilfekabels(+)vom Starthilfe-
Pluspol(+)des entladenen Fahrzeugs.
5. Setzen Sie die Schutzkappe auf den
Starthilfe-Pluspol(+)des entladenen
Fahrzeugs.
TANKEN IN EINEM
NOTFALL
Der Trichter für das Kraftstoffsystem ohne
Deckel befindet sich im Reserverad-
Staufachbereich. Wenn Ihr Fahrzeug keinen
PANNENHILFE
258
