JEEP GRAND CHEROKEE 2017 Betriebsanleitung (in German)

Meilen:6.000
12.000
18.000
24.000
30.000
36.000
42.000
48.000
54.000
60.000
66.000
72.000
78.000
84.000
90.000
96.000
102.000
108.000
114.000
120.000
126.000
132.000
138.000
144.000
150.000
Oder Monate: 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120 126 132 138 144 150
Oder Kilometer:
10.000
20.000
30.000
40.000
50.000
60.000
70.000
80.000
90.000
100.000
110.000
120.000
130.000
140.000
150.000
160.000
170.000
180.000
190.000
200.000
210.000
220.000
230.000
240.000
250.000

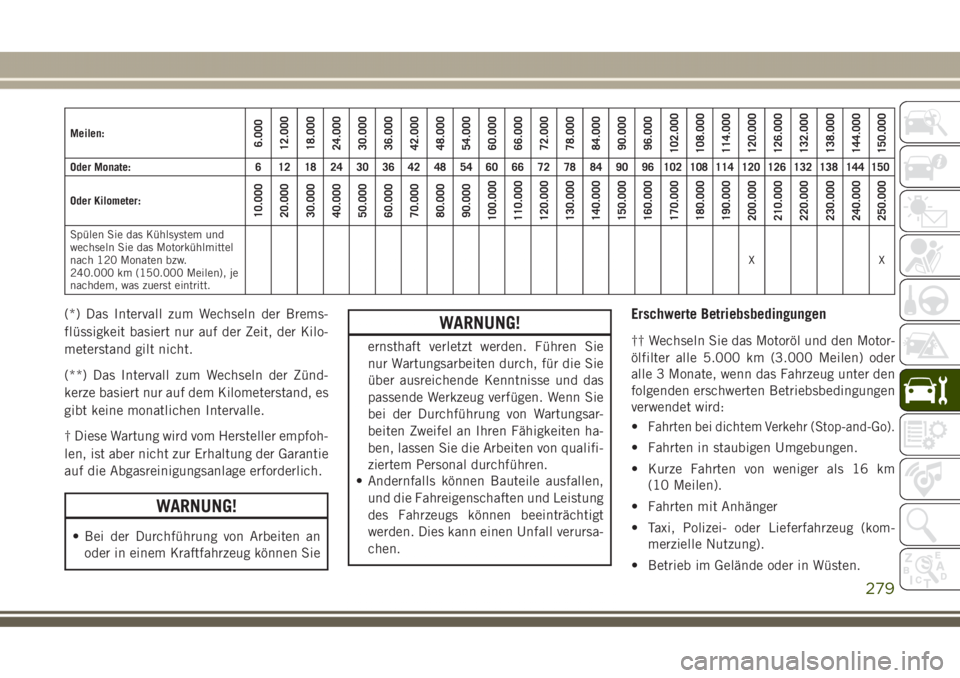

Spülen Sie das Kühlsystem und
wechseln Sie das Motorkühlmittel
nach 120 Monaten bzw.
240.000 km (150.000 Meilen), je
nachdem, was zuerst eintritt.XX
(*) Das Intervall zum Wechseln der Brems-
flüssigkeit basiert nur auf der Zeit, der Kilo-
meterstand gilt nicht.
(**) Das Intervall zum Wechseln der Zünd-
kerze basiert nur auf dem Kilometerstand, es
gibt keine monatlichen Intervalle.
† Diese Wartung wird vom Hersteller empfoh-
len, ist aber nicht zur Erhaltung der Garantie
auf die Abgasreinigungsanlage erforderlich.
WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
WARNUNG!
ernsthaft verletzt werden. Führen Sie
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
• Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
Erschwerte Betriebsbedingungen
†† Wechseln Sie das Motoröl und den Motor-
ölfilter alle 5.000 km (3.000 Meilen) oder
alle 3 Monate, wenn das Fahrzeug unter den
folgenden erschwerten Betriebsbedingungen
verwendet wird:
•
Fahrten bei dichtem Verkehr (Stop-and-Go).
• Fahrten in staubigen Umgebungen.
• Kurze Fahrten von weniger als 16 km
(10 Meilen).
• Fahrten mit Anhänger
• Taxi, Polizei- oder Lieferfahrzeug (kom-
merzielle Nutzung).
• Betrieb im Gelände oder in Wüsten.
279

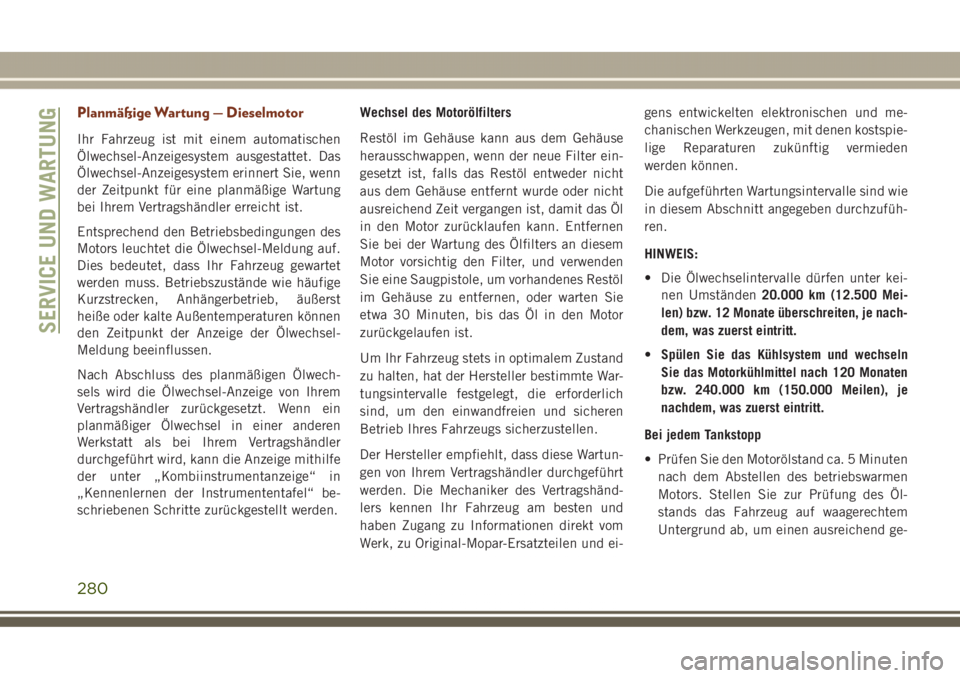

Planmäßige Wartung — Dieselmotor
Ihr Fahrzeug ist mit einem automatischen
Ölwechsel-Anzeigesystem ausgestattet. Das
Ölwechsel-Anzeigesystem erinnert Sie, wenn
der Zeitpunkt für eine planmäßige Wartung
bei Ihrem Vertragshändler erreicht ist.
Entsprechend den Betriebsbedingungen des
Motors leuchtet die Ölwechsel-Meldung auf.
Dies bedeutet, dass Ihr Fahrzeug gewartet
werden muss. Betriebszustände wie häufige
Kurzstrecken, Anhängerbetrieb, äußerst
heiße oder kalte Außentemperaturen können
den Zeitpunkt der Anzeige der Ölwechsel-
Meldung beeinflussen.
Nach Abschluss des planmäßigen Ölwech-
sels wird die Ölwechsel-Anzeige von Ihrem
Vertragshändler zurückgesetzt. Wenn ein
planmäßiger Ölwechsel in einer anderen
Werkstatt als bei Ihrem Vertragshändler
durchgeführt wird, kann die Anzeige mithilfe
der unter „Kombiinstrumentanzeige“ in
„Kennenlernen der Instrumententafel“ be-
schriebenen Schritte zurückgestellt werden.Wechsel des Motorölfilters
Restöl im Gehäuse kann aus dem Gehäuse
herausschwappen, wenn der neue Filter ein-
gesetzt ist, falls das Restöl entweder nicht
aus dem Gehäuse entfernt wurde oder nicht
ausreichend Zeit vergangen ist, damit das Öl
in den Motor zurücklaufen kann. Entfernen
Sie bei der Wartung des Ölfilters an diesem
Motor vorsichtig den Filter, und verwenden
Sie eine Saugpistole, um vorhandenes Restöl
im Gehäuse zu entfernen, oder warten Sie
etwa 30 Minuten, bis das Öl in den Motor
zurückgelaufen ist.
Um Ihr Fahrzeug stets in optimalem Zustand
zu halten, hat der Hersteller bestimmte War-
tungsintervalle festgelegt, die erforderlich
sind, um den einwandfreien und sicheren
Betrieb Ihres Fahrzeugs sicherzustellen.
Der Hersteller empfiehlt, dass diese Wartun-
gen von Ihrem Vertragshändler durchgeführt
werden. Die Mechaniker des Vertragshänd-
lers kennen Ihr Fahrzeug am besten und
haben Zugang zu Informationen direkt vom
Werk, zu Original-Mopar-Ersatzteilen und ei-gens entwickelten elektronischen und me-
chanischen Werkzeugen, mit denen kostspie-
lige Reparaturen zukünftig vermieden
werden können.
Die aufgeführten Wartungsintervalle sind wie
in diesem Abschnitt angegeben durchzufüh-
ren.
HINWEIS:
• Die Ölwechselintervalle dürfen unter kei-
nen Umständen20.000 km (12.500 Mei-
len) bzw. 12 Monate überschreiten, je nach-
dem, was zuerst eintritt.
•Spülen Sie das Kühlsystem und wechseln
Sie das Motorkühlmittel nach 120 Monaten
bzw. 240.000 km (150.000 Meilen), je
nachdem, was zuerst eintritt.
Bei jedem Tankstopp
• Prüfen Sie den Motorölstand ca. 5 Minuten
nach dem Abstellen des betriebswarmen
Motors. Stellen Sie zur Prüfung des Öl-
stands das Fahrzeug auf waagerechtem
Untergrund ab, um einen ausreichend ge-
SERVICE UND WARTUNG
280

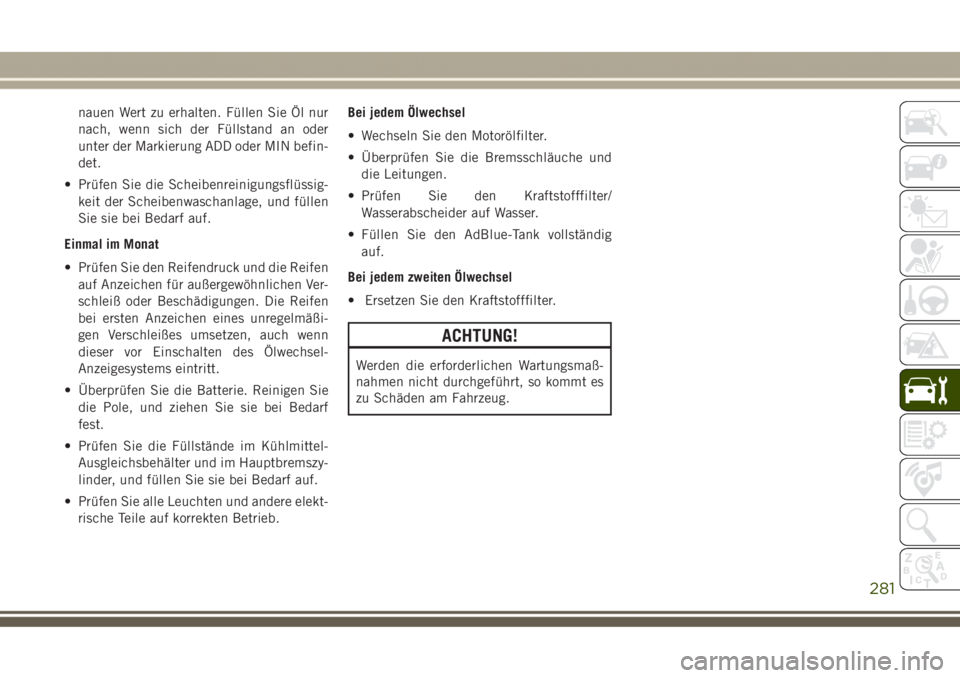

nauen Wert zu erhalten. Füllen Sie Öl nur
nach, wenn sich der Füllstand an oder
unter der Markierung ADD oder MIN befin-
det.
• Prüfen Sie die Scheibenreinigungsflüssig-
keit der Scheibenwaschanlage, und füllen
Sie sie bei Bedarf auf.
Einmal im Monat
• Prüfen Sie den Reifendruck und die Reifen
auf Anzeichen für außergewöhnlichen Ver-
schleiß oder Beschädigungen. Die Reifen
bei ersten Anzeichen eines unregelmäßi-
gen Verschleißes umsetzen, auch wenn
dieser vor Einschalten des Ölwechsel-
Anzeigesystems eintritt.
• Überprüfen Sie die Batterie. Reinigen Sie
die Pole, und ziehen Sie sie bei Bedarf
fest.
• Prüfen Sie die Füllstände im Kühlmittel-
Ausgleichsbehälter und im Hauptbremszy-
linder, und füllen Sie sie bei Bedarf auf.
• Prüfen Sie alle Leuchten und andere elekt-
rische Teile auf korrekten Betrieb.Bei jedem Ölwechsel
• Wechseln Sie den Motorölfilter.
• Überprüfen Sie die Bremsschläuche und
die Leitungen.
• Prüfen Sie den Kraftstofffilter/
Wasserabscheider auf Wasser.
• Füllen Sie den AdBlue-Tank vollständig
auf.
Bei jedem zweiten Ölwechsel
• Ersetzen Sie den Kraftstofffilter.
ACHTUNG!
Werden die erforderlichen Wartungsmaß-
nahmen nicht durchgeführt, so kommt es
zu Schäden am Fahrzeug.
281

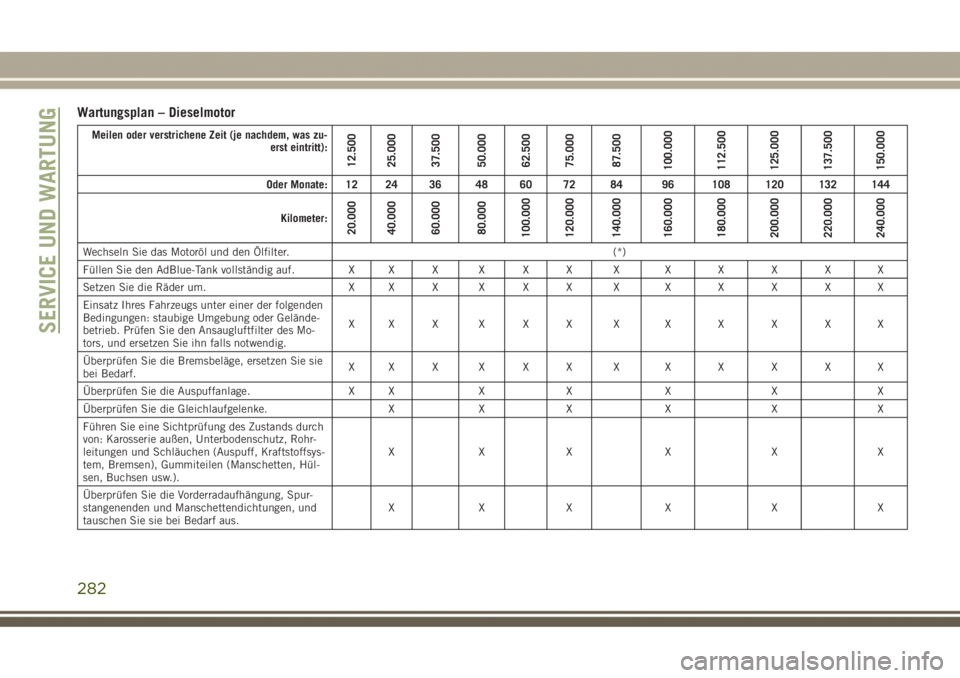

Wartungsplan – Dieselmotor
Meilen oder verstrichene Zeit (je nachdem, was zu-
erst eintritt):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Wechseln Sie das Motoröl und den Ölfilter. (*)
Füllen Sie den AdBlue-Tank vollständig auf. X X X X X X XXXXXX
Setzen Sie die Räder um. X X X X X X XXXXXX
Einsatz Ihres Fahrzeugs unter einer der folgenden
Bedingungen: staubige Umgebung oder Gelände-
betrieb. Prüfen Sie den Ansaugluftfilter des Mo-
tors, und ersetzen Sie ihn falls notwendig.XXXXXXXXXXXX
Überprüfen Sie die Bremsbeläge, ersetzen Sie sie
bei Bedarf.XXXXXXXXXXXX
Überprüfen Sie die Auspuffanlage. X X X X X X X
Überprüfen Sie die Gleichlaufgelenke. X X X X X X
Führen Sie eine Sichtprüfung des Zustands durch
von: Karosserie außen, Unterbodenschutz, Rohr-
leitungen und Schläuchen (Auspuff, Kraftstoffsys-
tem, Bremsen), Gummiteilen (Manschetten, Hül-
sen, Buchsen usw.).XXX X X X
Überprüfen Sie die Vorderradaufhängung, Spur-
stangenenden und Manschettendichtungen, und
tauschen Sie sie bei Bedarf aus.XXX X X X
SERVICE UND WARTUNG
282

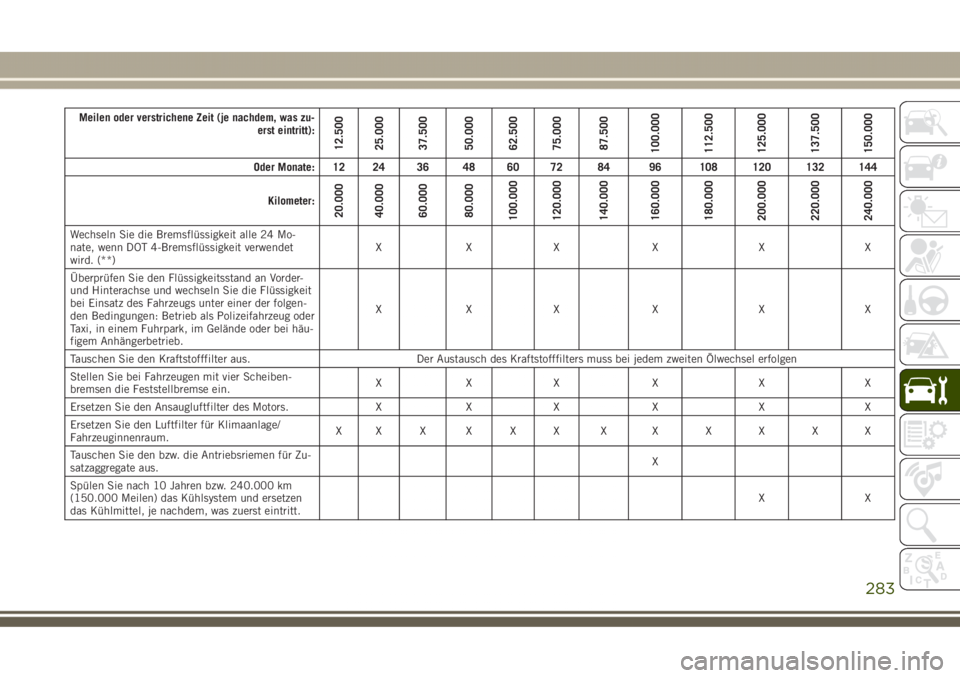

Meilen oder verstrichene Zeit (je nachdem, was zu-
erst eintritt):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Wechseln Sie die Bremsflüssigkeit alle 24 Mo-
nate, wenn DOT 4-Bremsflüssigkeit verwendet
wird. (**)XXX X X X
Überprüfen Sie den Flüssigkeitsstand an Vorder-
und Hinterachse und wechseln Sie die Flüssigkeit
bei Einsatz des Fahrzeugs unter einer der folgen-
den Bedingungen: Betrieb als Polizeifahrzeug oder
Taxi, in einem Fuhrpark, im Gelände oder bei häu-
figem Anhängerbetrieb.XXX X X X
Tauschen Sie den Kraftstofffilter aus. Der Austausch des Kraftstofffilters muss bei jedem zweiten Ölwechsel erfolgen
Stellen Sie bei Fahrzeugen mit vier Scheiben-
bremsen die Feststellbremse ein.XXX X X X
Ersetzen Sie den Ansaugluftfilter des Motors. X X X X X X
Ersetzen Sie den Luftfilter für Klimaanlage/
Fahrzeuginnenraum.XXXXXXXXXXXX
Tauschen Sie den bzw. die Antriebsriemen für Zu-
satzaggregate aus.X
Spülen Sie nach 10 Jahren bzw. 240.000 km
(150.000 Meilen) das Kühlsystem und ersetzen
das Kühlmittel, je nachdem, was zuerst eintritt.XX
283

Meilen oder verstrichene Zeit (je nachdem, was zu-
erst eintritt):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144
Kilometer:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000

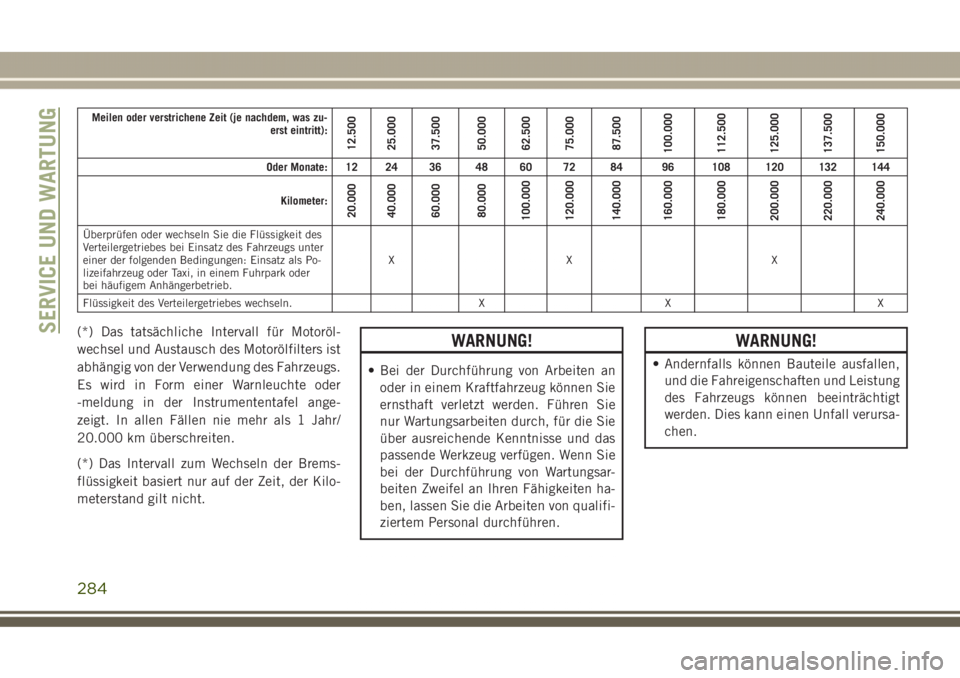

Überprüfen oder wechseln Sie die Flüssigkeit des
Verteilergetriebes bei Einsatz des Fahrzeugs unter
einer der folgenden Bedingungen: Einsatz als Po-
lizeifahrzeug oder Taxi, in einem Fuhrpark oder
bei häufigem Anhängerbetrieb.XX X
Flüssigkeit des Verteilergetriebes wechseln. X X X
(*) Das tatsächliche Intervall für Motoröl-
wechsel und Austausch des Motorölfilters ist
abhängig von der Verwendung des Fahrzeugs.
Es wird in Form einer Warnleuchte oder
-meldung in der Instrumententafel ange-
zeigt. In allen Fällen nie mehr als 1 Jahr/
20.000 km überschreiten.
(*) Das Intervall zum Wechseln der Brems-
flüssigkeit basiert nur auf der Zeit, der Kilo-
meterstand gilt nicht.WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
WARNUNG!
• Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
SERVICE UND WARTUNG
284

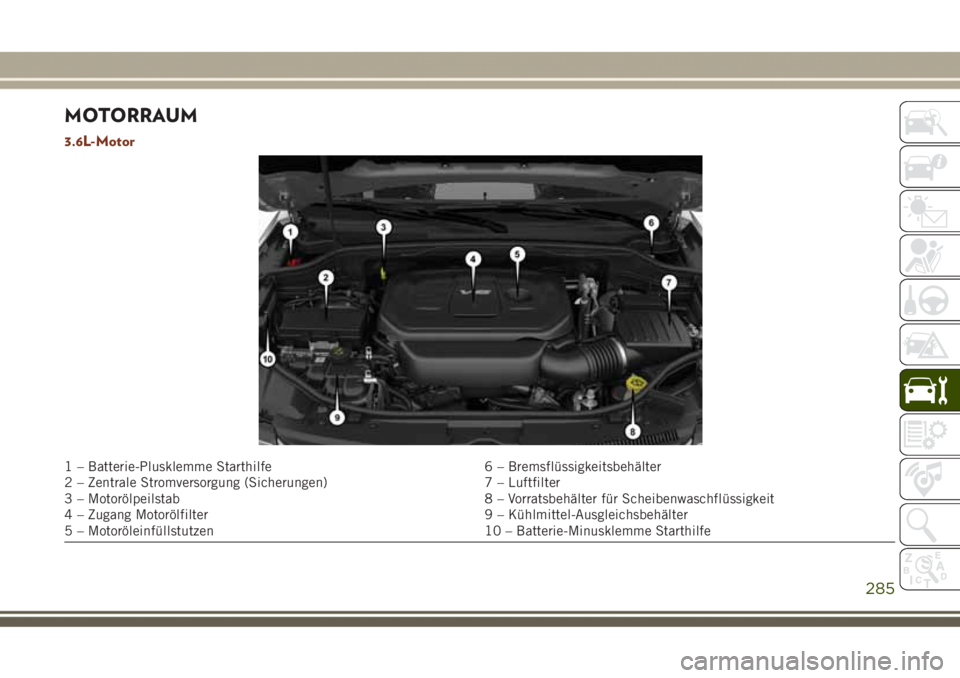

MOTORRAUM
3.6L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Bremsflüssigkeitsbehälter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Luftfilter
3 – Motorölpeilstab 8 – Vorratsbehälter für Scheibenwaschflüssigkeit
4 – Zugang Motorölfilter 9 – Kühlmittel-Ausgleichsbehälter
5 – Motoröleinfüllstutzen 10 – Batterie-Minusklemme Starthilfe
285

5.7L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Luftfilter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Vorratsbehälter der Scheibenwaschflüssigkeit
3 – Motorölpeilstab 8 – Überdruck-Verschlussdeckel (Kühler)
4 – Öleinfüllstutzen 9 – Kühlmittel-Ausgleichsbehälter
5 – Bremsflüssigkeitsbehälter 10 – Batterie-Minusklemme Starthilfe
SERVICE UND WARTUNG
286

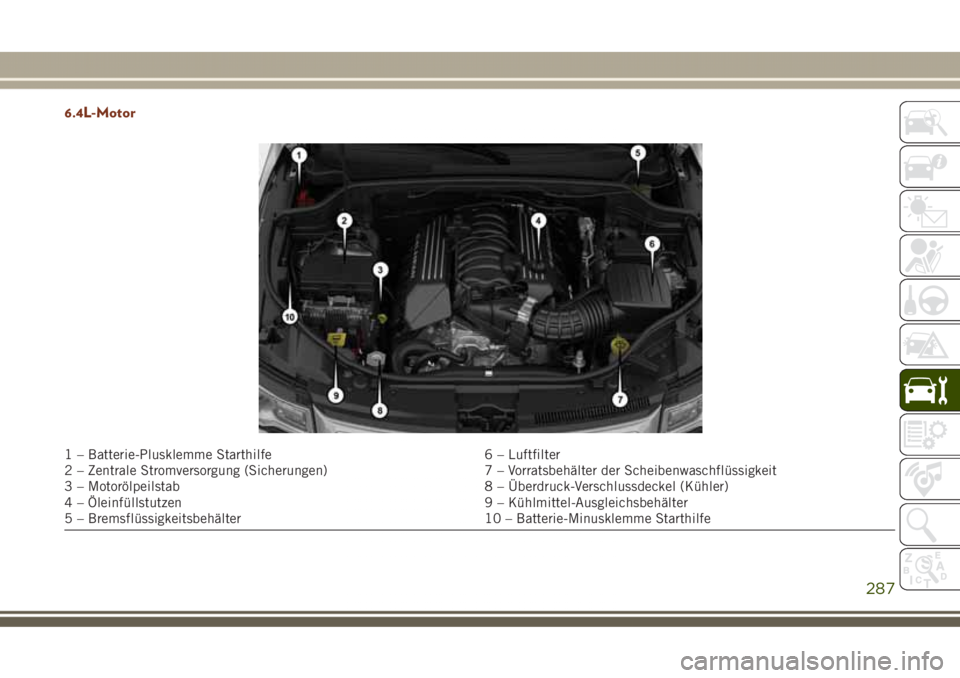

6.4L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Luftfilter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Vorratsbehälter der Scheibenwaschflüssigkeit
3 – Motorölpeilstab 8 – Überdruck-Verschlussdeckel (Kühler)
4 – Öleinfüllstutzen 9 – Kühlmittel-Ausgleichsbehälter
5 – Bremsflüssigkeitsbehälter 10 – Batterie-Minusklemme Starthilfe
287

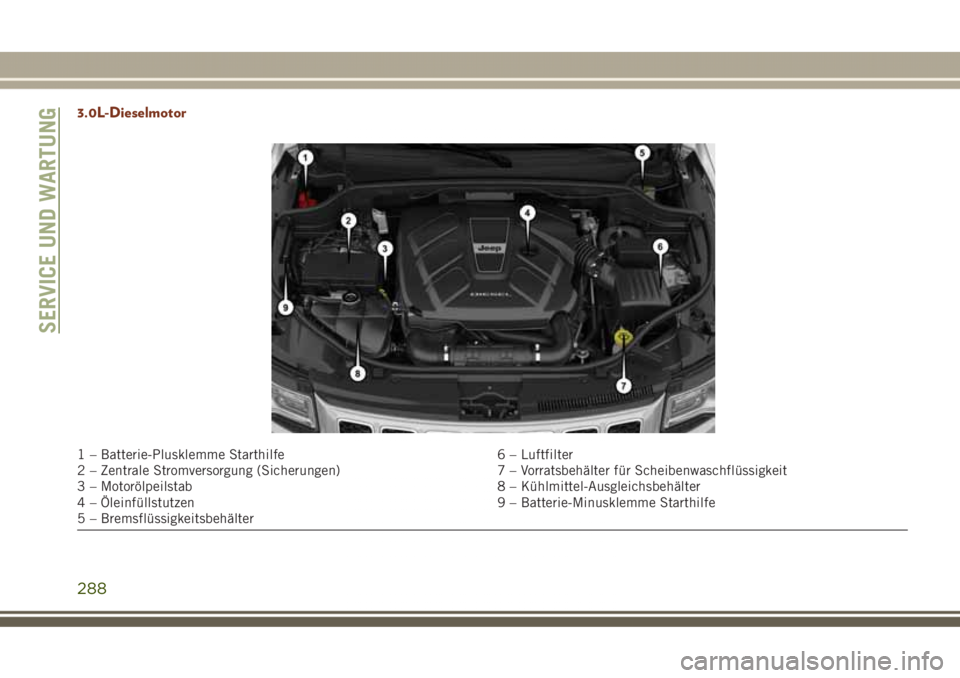

3.0L-Dieselmotor
1 – Batterie-Plusklemme Starthilfe 6 – Luftfilter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Vorratsbehälter für Scheibenwaschflüssigkeit
3 – Motorölpeilstab 8 – Kühlmittel-Ausgleichsbehälter
4 – Öleinfüllstutzen 9 – Batterie-Minusklemme Starthilfe
5 – Bremsflüssigkeitsbehälter
SERVICE UND WARTUNG
288
