JEEP GRAND CHEROKEE 2017 Drift- och underhållshandbok (in Swedish)

FÖRSTÅ INSTRUMENTPANELEN
KOMBINATIONSINSTRUMENT . . .70
DISPLAY FÖR KOMBINATIONSIN-
STRUMENTET — TILLVAL.......71
Placering av kombinationsinstrumentets
display och reglage.............71
Återställning av oljebyte...........72
Valbara alternativ på
kombinationsinstrumentets display....73
SRT-prestandafunktioner..........73
FÄRDDATOR................74
VARNINGS-/INDIKATORLAMPOR
OCH MEDDELANDEN.........74
Röda varningslampor............74
Gula varningslampor.............77
Blå indikatorlampor..............81
Gröna varningslampor............81
Vita varningslampor..............82
FORDONETS DIAGNOSSYSTEM —
OBDII ....................83
Diagnossystem (OBD II) Cybersecurity . .84
FÖRSTÅ INSTRUMENTPANELEN
69

KOMBINATIONSINSTRUMENT
GRUNDKOMBINATIONSINSTRUMENT
1 — Varvräknare
2 — Hastighetsmätare
3 — Temperaturmätare
4 — Bränslemätare
5 — Kombinationsinstrumentets display
FÖRSTÅ INSTRUMENTPANELEN
70

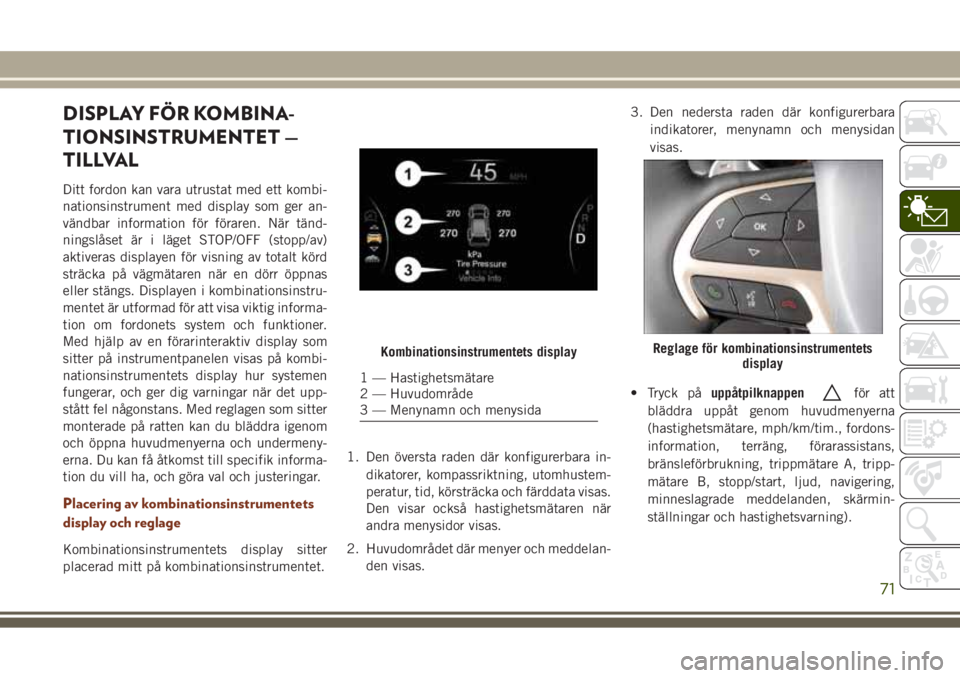

DISPLAY FÖR KOMBINA-
TIONSINSTRUMENTET —
TILLVAL
Ditt fordon kan vara utrustat med ett kombi-
nationsinstrument med display som ger an-
vändbar information för föraren. När tänd-
ningslåset är i läget STOP/OFF (stopp/av)
aktiveras displayen för visning av totalt körd
sträcka på vägmätaren när en dörr öppnas
eller stängs. Displayen i kombinationsinstru-
mentet är utformad för att visa viktig informa-
tion om fordonets system och funktioner.
Med hjälp av en förarinteraktiv display som
sitter på instrumentpanelen visas på kombi-
nationsinstrumentets display hur systemen
fungerar, och ger dig varningar när det upp-
stått fel någonstans. Med reglagen som sitter
monterade på ratten kan du bläddra igenom
och öppna huvudmenyerna och undermeny-
erna. Du kan få åtkomst till specifik informa-
tion du vill ha, och göra val och justeringar.
Placering av kombinationsinstrumentets
display och reglage
Kombinationsinstrumentets display sitter
placerad mitt på kombinationsinstrumentet.1. Den översta raden där konfigurerbara in-
dikatorer, kompassriktning, utomhustem-
peratur, tid, körsträcka och färddata visas.
Den visar också hastighetsmätaren när
andra menysidor visas.
2. Huvudområdet där menyer och meddelan-
den visas.3. Den nedersta raden där konfigurerbara
indikatorer, menynamn och menysidan
visas.
• Tryck påuppåtpilknappen
för att
bläddra uppåt genom huvudmenyerna
(hastighetsmätare, mph/km/tim., fordons-
information, terräng, förarassistans,
bränsleförbrukning, trippmätare A, tripp-
mätare B, stopp/start, ljud, navigering,
minneslagrade meddelanden, skärmin-
ställningar och hastighetsvarning).
Kombinationsinstrumentets display
1 — Hastighetsmätare
2 — Huvudområde
3 — Menynamn och menysida
Reglage för kombinationsinstrumentets
display
71

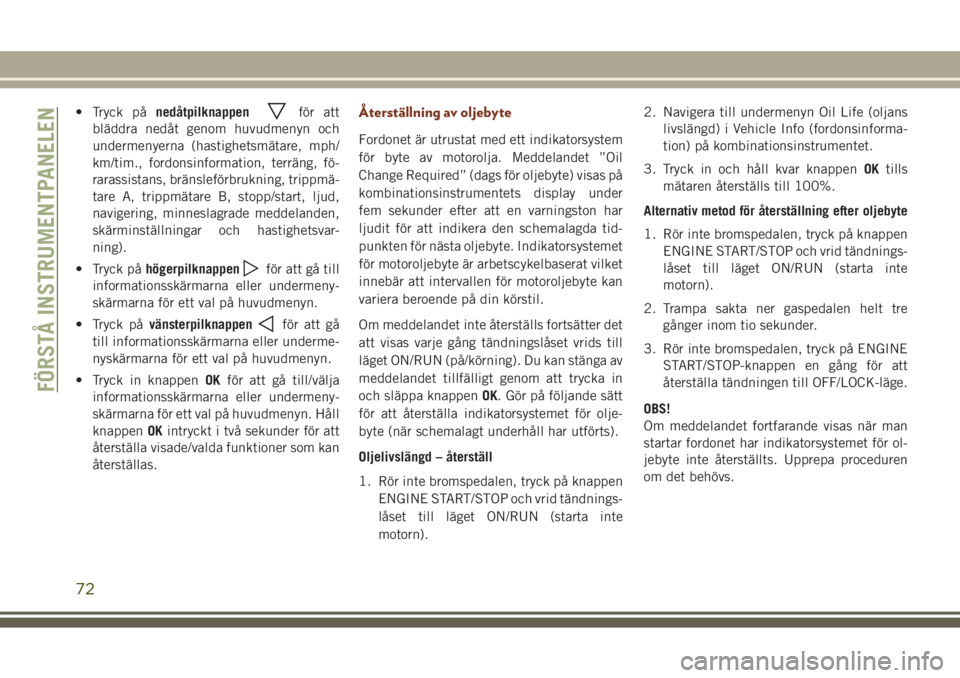

• Tryck pånedåtpilknappenför att
bläddra nedåt genom huvudmenyn och
undermenyerna (hastighetsmätare, mph/
km/tim., fordonsinformation, terräng, fö-
rarassistans, bränsleförbrukning, trippmä-
tare A, trippmätare B, stopp/start, ljud,
navigering, minneslagrade meddelanden,
skärminställningar och hastighetsvar-
ning).
• Tryck påhögerpilknappen
för att gå till
informationsskärmarna eller undermeny-
skärmarna för ett val på huvudmenyn.
• Tryck påvänsterpilknappen
för att gå
till informationsskärmarna eller underme-
nyskärmarna för ett val på huvudmenyn.
• Tryck in knappenOKför att gå till/välja
informationsskärmarna eller undermeny-
skärmarna för ett val på huvudmenyn. Håll
knappenOKintryckt i två sekunder för att
återställa visade/valda funktioner som kan
återställas.
Återställning av oljebyte
Fordonet är utrustat med ett indikatorsystem
för byte av motorolja. Meddelandet ”Oil
Change Required” (dags för oljebyte) visas på
kombinationsinstrumentets display under
fem sekunder efter att en varningston har
ljudit för att indikera den schemalagda tid-
punkten för nästa oljebyte. Indikatorsystemet
för motoroljebyte är arbetscykelbaserat vilket
innebär att intervallen för motoroljebyte kan
variera beroende på din körstil.
Om meddelandet inte återställs fortsätter det
att visas varje gång tändningslåset vrids till
läget ON/RUN (på/körning). Du kan stänga av
meddelandet tillfälligt genom att trycka in
och släppa knappenOK. Gör på följande sätt
för att återställa indikatorsystemet för olje-
byte (när schemalagt underhåll har utförts).
Oljelivslängd – återställ
1. Rör inte bromspedalen, tryck på knappen
ENGINE START/STOP och vrid tändnings-
låset till läget ON/RUN (starta inte
motorn).2. Navigera till undermenyn Oil Life (oljans
livslängd) i Vehicle Info (fordonsinforma-
tion) på kombinationsinstrumentet.
3. Tryck in och håll kvar knappenOKtills
mätaren återställs till 100%.
Alternativ metod för återställning efter oljebyte
1. Rör inte bromspedalen, tryck på knappen
ENGINE START/STOP och vrid tändnings-
låset till läget ON/RUN (starta inte
motorn).
2. Trampa sakta ner gaspedalen helt tre
gånger inom tio sekunder.
3. Rör inte bromspedalen, tryck på ENGINE
START/STOP-knappen en gång för att
återställa tändningen till OFF/LOCK-läge.
OBS!
Om meddelandet fortfarande visas när man
startar fordonet har indikatorsystemet för ol-
jebyte inte återställts. Upprepa proceduren
om det behövs.
FÖRSTÅ INSTRUMENTPANELEN
72

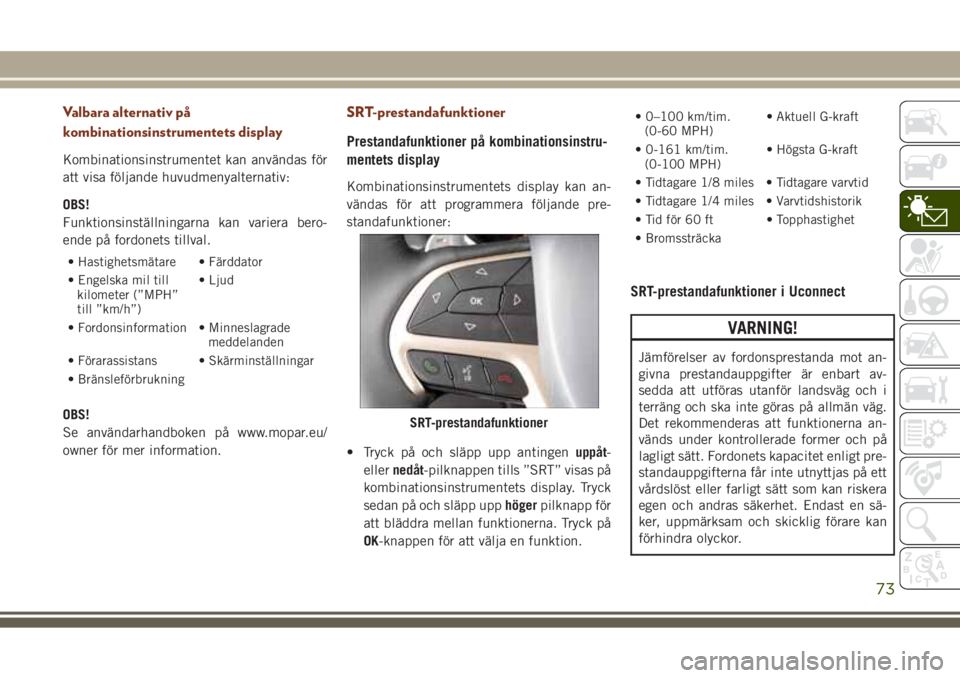

Valbara alternativ på
kombinationsinstrumentets display
Kombinationsinstrumentet kan användas för
att visa följande huvudmenyalternativ:
OBS!
Funktionsinställningarna kan variera bero-
ende på fordonets tillval.
• Hastighetsmätare • Färddator
• Engelska mil till
kilometer (”MPH”
till ”km/h”)• Ljud
• Fordonsinformation • Minneslagrade
meddelanden
• Förarassistans • Skärminställningar
• Bränsleförbrukning
OBS!
Se användarhandboken på www.mopar.eu/
owner för mer information.
SRT-prestandafunktioner
Prestandafunktioner på kombinationsinstru-
mentets display
Kombinationsinstrumentets display kan an-
vändas för att programmera följande pre-
standafunktioner:
• Tryck på och släpp upp antingenuppåt-
ellernedåt-pilknappen tills ”SRT” visas på
kombinationsinstrumentets display. Tryck
sedan på och släpp upphögerpilknapp för
att bläddra mellan funktionerna. Tryck på
OK-knappen för att välja en funktion.
• 0–100 km/tim.
(0-60 MPH)• Aktuell G-kraft
• 0-161 km/tim.
(0-100 MPH)• Högsta G-kraft
• Tidtagare 1/8 miles • Tidtagare varvtid
• Tidtagare 1/4 miles • Varvtidshistorik
• Tid för 60 ft • Topphastighet
• Bromssträcka
SRT-prestandafunktioner i Uconnect
VARNING!
Jämförelser av fordonsprestanda mot an-
givna prestandauppgifter är enbart av-
sedda att utföras utanför landsväg och i
terräng och ska inte göras på allmän väg.
Det rekommenderas att funktionerna an-
vänds under kontrollerade former och på
lagligt sätt. Fordonets kapacitet enligt pre-
standauppgifterna får inte utnyttjas på ett
vårdslöst eller farligt sätt som kan riskera
egen och andras säkerhet. Endast en sä-
ker, uppmärksam och skicklig förare kan
förhindra olyckor.
SRT-prestandafunktioner
73

• För att gå till SRT-prestandafunktionerna
trycker du på knappen ”Apps” (appar) på
pekskärmen, och sedan på knappen ”Per-
formance Pages” (prestandasidor).
• Prestandasidorna inkluderar följande
menyer:
•
Hem•
Mätare 2
•
Timer•
G-kraft
•
Mätare 1•
Motor
FÄRDDATOR
Tryck på och släppuppåt- ellernedåtpilen tills
ikonen för trippmätare A eller trippmätare B
markeras på kombinationsinstrumentets dis-
play (växla mellan vänster och höger för att
välja trippmätare A eller trippmätare B).
Tryck på och släppOK-knappen för att visa
färdinformation.
VARNINGS-/
INDIKATORLAMPOR OCH
MEDDELANDEN
Varnings- och indikatorlamporna i instru-
mentpanelens knappar tänds tillsammans
med ett meddelande och/eller i tillämpliga
fall ljudsignaler. De här indikationerna anges
endast i informationssyfte och förebyggande
syfte och ska inte betraktas som uttömmande
och/eller alternativ till informationen i
användarhandboken. Du bör läsa den nog-
grant i samtliga fall. Se alltid informationen i
det här kapitlet i händelse av en felindike-
ring.
Alla aktiva indikatorer visas först, i tillämp-
liga fall. Systemkontrollmenyn kan se olika ut
beroende på tillval och aktuell fordonsstatus.
Vissa indikatorer är tillval och kanske inte
visas.
Följande varningslampor och indikatorer var-
nar dig för ett problem med fordonet som kan
utvecklas och bli allvarligt. Vissa lampor
tänds när du startar fordonet för att se till attde fungerar. Om någon lampa förblir tänd
efter start av fordonet, se varningslampan för
respektive system för mer information.Röda varningslampor
- Varningslampa för påminnelse om
säkerhetsbälte
När tändningslåset först vrids till ON/RUN
tänds den här lampan i fyra till åtta sekunder
(glödlampskontroll). Om förarens eller passa-
gerarens säkerhetsbälte inte är fastspänt un-
der glödlampskontrollen hörs en ljudsignal.
Om förarens säkerhetsbälte inte är fastspänt
efter glödlampskontrollen eller under kör-
ning, kommer varningslampan för påmin-
nelse om säkerhetsbälte att blinka eller lysa
kontinuerligt och en ljudsignal hörs.
- Varningslampa för krockkudde
Den här lampan tänds under fyra till åtta
sekunder som en glödlampskontroll när tänd-
ningen vrids till ON/RUN (på/körning) första
gången. Om lampan inte lyser vid start, om
den inte slocknar eller om den tänds under
körning måste systemet kontrolleras av en
auktoriserad återförsäljare så snart som möj-
FÖRSTÅ INSTRUMENTPANELEN
74

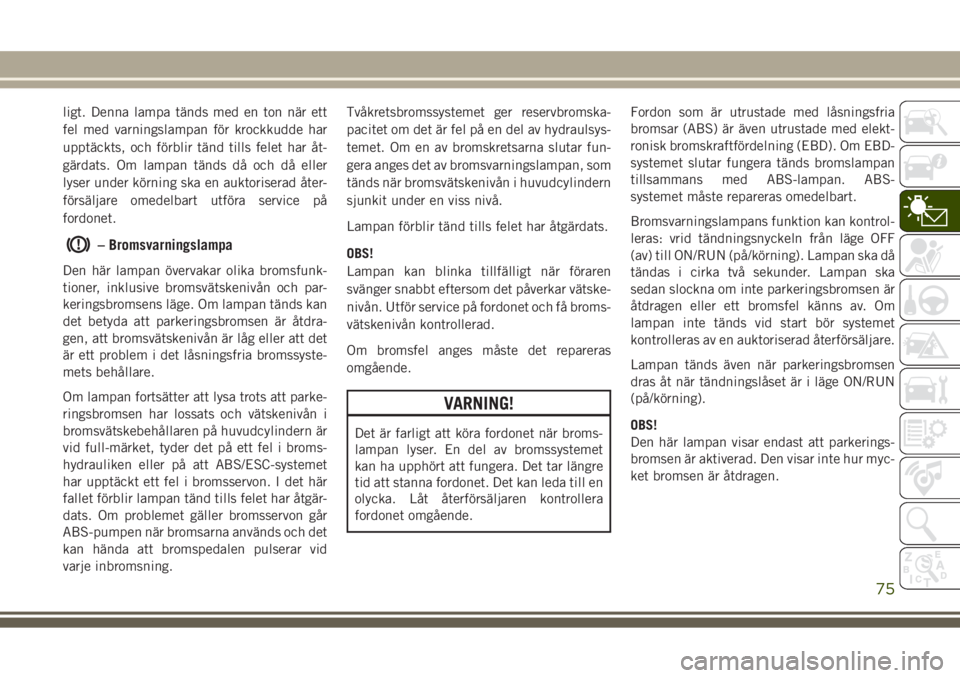

ligt. Denna lampa tänds med en ton när ett
fel med varningslampan för krockkudde har
upptäckts, och förblir tänd tills felet har åt-
gärdats. Om lampan tänds då och då eller
lyser under körning ska en auktoriserad åter-
försäljare omedelbart utföra service på
fordonet.
– Bromsvarningslampa
Den här lampan övervakar olika bromsfunk-
tioner, inklusive bromsvätskenivån och par-
keringsbromsens läge. Om lampan tänds kan
det betyda att parkeringsbromsen är åtdra-
gen, att bromsvätskenivån är låg eller att det
är ett problem i det låsningsfria bromssyste-
mets behållare.
Om lampan fortsätter att lysa trots att parke-
ringsbromsen har lossats och vätskenivån i
bromsvätskebehållaren på huvudcylindern är
vid full-märket, tyder det på ett fel i broms-
hydrauliken eller på att ABS/ESC-systemet
har upptäckt ett fel i bromsservon. I det här
fallet förblir lampan tänd tills felet har åtgär-
dats. Om problemet gäller bromsservon går
ABS-pumpen när bromsarna används och det
kan hända att bromspedalen pulserar vid
varje inbromsning.Tvåkretsbromssystemet ger reservbromska-
pacitet om det är fel på en del av hydraulsys-
temet. Om en av bromskretsarna slutar fun-
gera anges det av bromsvarningslampan, som
tänds när bromsvätskenivån i huvudcylindern
sjunkit under en viss nivå.
Lampan förblir tänd tills felet har åtgärdats.
OBS!
Lampan kan blinka tillfälligt när föraren
svänger snabbt eftersom det påverkar vätske-
nivån. Utför service på fordonet och få broms-
vätskenivån kontrollerad.
Om bromsfel anges måste det repareras
omgående.
VARNING!
Det är farligt att köra fordonet när broms-
lampan lyser. En del av bromssystemet
kan ha upphört att fungera. Det tar längre
tid att stanna fordonet. Det kan leda till en
olycka. Låt återförsäljaren kontrollera
fordonet omgående.Fordon som är utrustade med låsningsfria
bromsar (ABS) är även utrustade med elekt-
ronisk bromskraftfördelning (EBD). Om EBD-
systemet slutar fungera tänds bromslampan
tillsammans med ABS-lampan. ABS-
systemet måste repareras omedelbart.
Bromsvarningslampans funktion kan kontrol-
leras: vrid tändningsnyckeln från läge OFF
(av) till ON/RUN (på/körning). Lampan ska då
tändas i cirka två sekunder. Lampan ska
sedan slockna om inte parkeringsbromsen är
åtdragen eller ett bromsfel känns av. Om
lampan inte tänds vid start bör systemet
kontrolleras av en auktoriserad återförsäljare.
Lampan tänds även när parkeringsbromsen
dras åt när tändningslåset är i läge ON/RUN
(på/körning).
OBS!
Den här lampan visar endast att parkerings-
bromsen är aktiverad. Den visar inte hur myc-
ket bromsen är åtdragen.
75

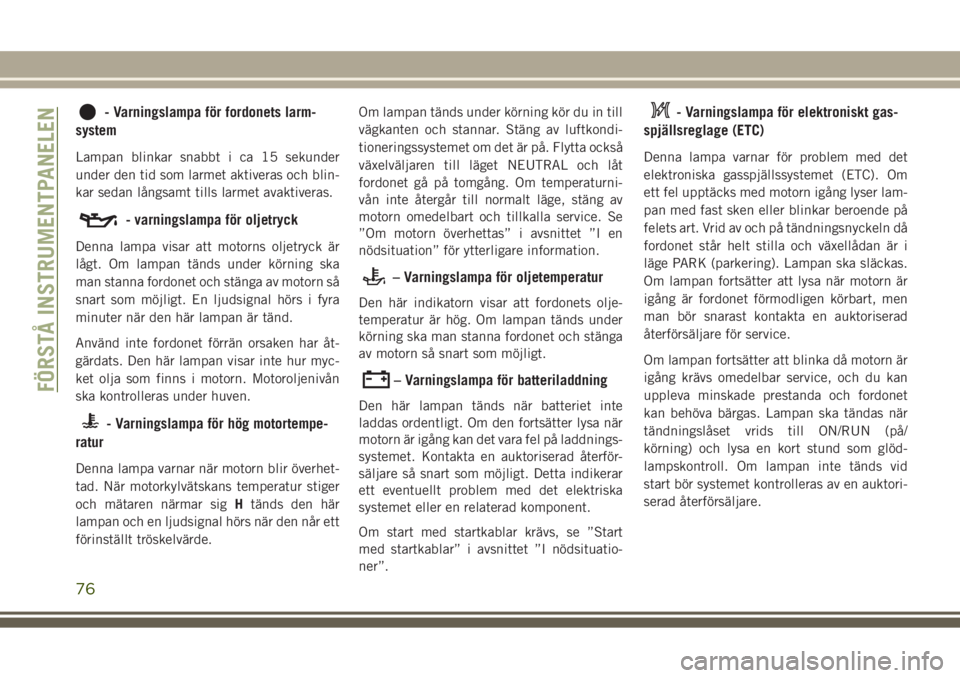

- Varningslampa för fordonets larm-
system
Lampan blinkar snabbt i ca 15 sekunder
under den tid som larmet aktiveras och blin-
kar sedan långsamt tills larmet avaktiveras.
- varningslampa för oljetryck
Denna lampa visar att motorns oljetryck är
lågt. Om lampan tänds under körning ska
man stanna fordonet och stänga av motorn så
snart som möjligt. En ljudsignal hörs i fyra
minuter när den här lampan är tänd.
Använd inte fordonet förrän orsaken har åt-
gärdats. Den här lampan visar inte hur myc-
ket olja som finns i motorn. Motoroljenivån
ska kontrolleras under huven.
- Varningslampa för hög motortempe-
ratur
Denna lampa varnar när motorn blir överhet-
tad. När motorkylvätskans temperatur stiger
och mätaren närmar sigHtänds den här
lampan och en ljudsignal hörs när den når ett
förinställt tröskelvärde.Om lampan tänds under körning kör du in till
vägkanten och stannar. Stäng av luftkondi-
tioneringssystemet om det är på. Flytta också
växelväljaren till läget NEUTRAL och låt
fordonet gå på tomgång. Om temperaturni-
vån inte återgår till normalt läge, stäng av
motorn omedelbart och tillkalla service. Se
”Om motorn överhettas” i avsnittet ”I en
nödsituation” för ytterligare information.
– Varningslampa för oljetemperatur
Den här indikatorn visar att fordonets olje-
temperatur är hög. Om lampan tänds under
körning ska man stanna fordonet och stänga
av motorn så snart som möjligt.
– Varningslampa för batteriladdning
Den här lampan tänds när batteriet inte
laddas ordentligt. Om den fortsätter lysa när
motorn är igång kan det vara fel på laddnings-
systemet. Kontakta en auktoriserad återför-
säljare så snart som möjligt. Detta indikerar
ett eventuellt problem med det elektriska
systemet eller en relaterad komponent.
Om start med startkablar krävs, se ”Start
med startkablar” i avsnittet ”I nödsituatio-
ner”.
- Varningslampa för elektroniskt gas-
spjällsreglage (ETC)
Denna lampa varnar för problem med det
elektroniska gasspjällssystemet (ETC). Om
ett fel upptäcks med motorn igång lyser lam-
pan med fast sken eller blinkar beroende på
felets art. Vrid av och på tändningsnyckeln då
fordonet står helt stilla och växellådan är i
läge PARK (parkering). Lampan ska släckas.
Om lampan fortsätter att lysa när motorn är
igång är fordonet förmodligen körbart, men
man bör snarast kontakta en auktoriserad
återförsäljare för service.
Om lampan fortsätter att blinka då motorn är
igång krävs omedelbar service, och du kan
uppleva minskade prestanda och fordonet
kan behöva bärgas. Lampan ska tändas när
tändningslåset vrids till ON/RUN (på/
körning) och lysa en kort stund som glöd-
lampskontroll. Om lampan inte tänds vid
start bör systemet kontrolleras av en auktori-
serad återförsäljare.
FÖRSTÅ INSTRUMENTPANELEN
76

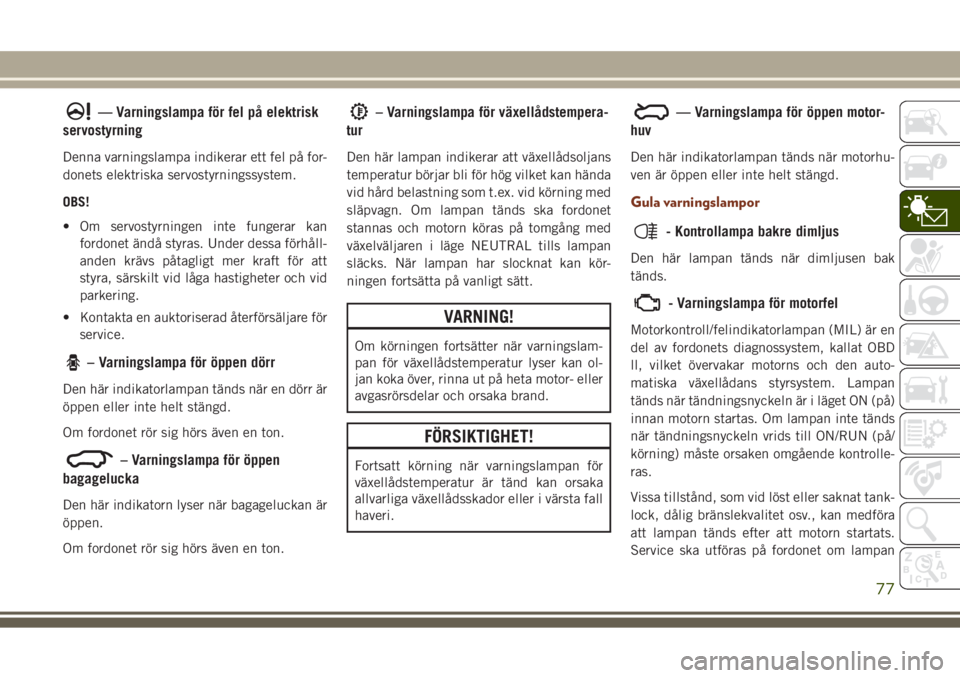

— Varningslampa för fel på elektrisk
servostyrning
Denna varningslampa indikerar ett fel på for-
donets elektriska servostyrningssystem.
OBS!
• Om servostyrningen inte fungerar kan
fordonet ändå styras. Under dessa förhåll-
anden krävs påtagligt mer kraft för att
styra, särskilt vid låga hastigheter och vid
parkering.
• Kontakta en auktoriserad återförsäljare för
service.
– Varningslampa för öppen dörr
Den här indikatorlampan tänds när en dörr är
öppen eller inte helt stängd.
Om fordonet rör sig hörs även en ton.
– Varningslampa för öppen
bagagelucka
Den här indikatorn lyser när bagageluckan är
öppen.
Om fordonet rör sig hörs även en ton.
– Varningslampa för växellådstempera-
tur
Den här lampan indikerar att växellådsoljans
temperatur börjar bli för hög vilket kan hända
vid hård belastning som t.ex. vid körning med
släpvagn. Om lampan tänds ska fordonet
stannas och motorn köras på tomgång med
växelväljaren i läge NEUTRAL tills lampan
släcks. När lampan har slocknat kan kör-
ningen fortsätta på vanligt sätt.
VARNING!
Om körningen fortsätter när varningslam-
pan för växellådstemperatur lyser kan ol-
jan koka över, rinna ut på heta motor- eller
avgasrörsdelar och orsaka brand.
FÖRSIKTIGHET!
Fortsatt körning när varningslampan för
växellådstemperatur är tänd kan orsaka
allvarliga växellådsskador eller i värsta fall
haveri.
— Varningslampa för öppen motor-
huv
Den här indikatorlampan tänds när motorhu-
ven är öppen eller inte helt stängd.
Gula varningslampor
- Kontrollampa bakre dimljus
Den här lampan tänds när dimljusen bak
tänds.
- Varningslampa för motorfel
Motorkontroll/felindikatorlampan (MIL) är en
del av fordonets diagnossystem, kallat OBD
ll, vilket övervakar motorns och den auto-
matiska växellådans styrsystem. Lampan
tänds när tändningsnyckeln är i läget ON (på)
innan motorn startas. Om lampan inte tänds
när tändningsnyckeln vrids till ON/RUN (på/
körning) måste orsaken omgående kontrolle-
ras.
Vissa tillstånd, som vid löst eller saknat tank-
lock, dålig bränslekvalitet osv., kan medföra
att lampan tänds efter att motorn startats.
Service ska utföras på fordonet om lampan
77

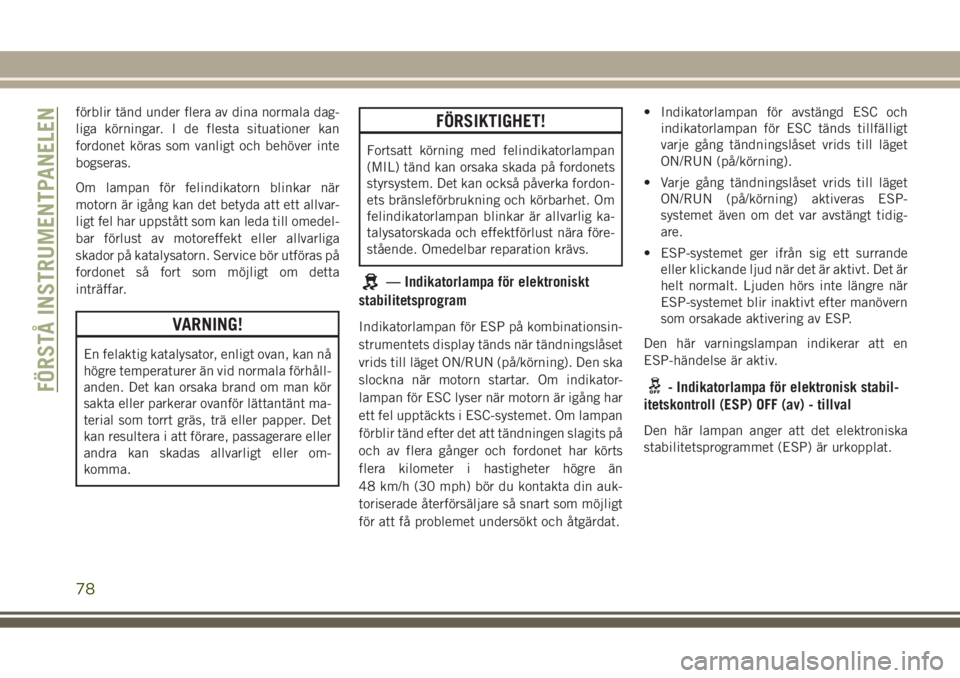

förblir tänd under flera av dina normala dag-
liga körningar. I de flesta situationer kan
fordonet köras som vanligt och behöver inte
bogseras.
Om lampan för felindikatorn blinkar när
motorn är igång kan det betyda att ett allvar-
ligt fel har uppstått som kan leda till omedel-
bar förlust av motoreffekt eller allvarliga
skador på katalysatorn. Service bör utföras på
fordonet så fort som möjligt om detta
inträffar.
VARNING!
En felaktig katalysator, enligt ovan, kan nå
högre temperaturer än vid normala förhåll-
anden. Det kan orsaka brand om man kör
sakta eller parkerar ovanför lättantänt ma-
terial som torrt gräs, trä eller papper. Det
kan resultera i att förare, passagerare eller
andra kan skadas allvarligt eller om-
komma.
FÖRSIKTIGHET!
Fortsatt körning med felindikatorlampan
(MIL) tänd kan orsaka skada på fordonets
styrsystem. Det kan också påverka fordon-
ets bränsleförbrukning och körbarhet. Om
felindikatorlampan blinkar är allvarlig ka-
talysatorskada och effektförlust nära före-
stående. Omedelbar reparation krävs.
— Indikatorlampa för elektroniskt
stabilitetsprogram
Indikatorlampan för ESP på kombinationsin-
strumentets display tänds när tändningslåset
vrids till läget ON/RUN (på/körning). Den ska
slockna när motorn startar. Om indikator-
lampan för ESC lyser när motorn är igång har
ett fel upptäckts i ESC-systemet. Om lampan
förblir tänd efter det att tändningen slagits på
och av flera gånger och fordonet har körts
flera kilometer i hastigheter högre än
48 km/h (30 mph) bör du kontakta din auk-
toriserade återförsäljare så snart som möjligt
för att få problemet undersökt och åtgärdat.• Indikatorlampan för avstängd ESC och
indikatorlampan för ESC tänds tillfälligt
varje gång tändningslåset vrids till läget
ON/RUN (på/körning).
• Varje gång tändningslåset vrids till läget
ON/RUN (på/körning) aktiveras ESP-
systemet även om det var avstängt tidig-
are.
• ESP-systemet ger ifrån sig ett surrande
eller klickande ljud när det är aktivt. Det är
helt normalt. Ljuden hörs inte längre när
ESP-systemet blir inaktivt efter manövern
som orsakade aktivering av ESP.
Den här varningslampan indikerar att en
ESP-händelse är aktiv.
- Indikatorlampa för elektronisk stabil-
itetskontroll (ESP) OFF (av) - tillval
Den här lampan anger att det elektroniska
stabilitetsprogrammet (ESP) är urkopplat.
FÖRSTÅ INSTRUMENTPANELEN
78
