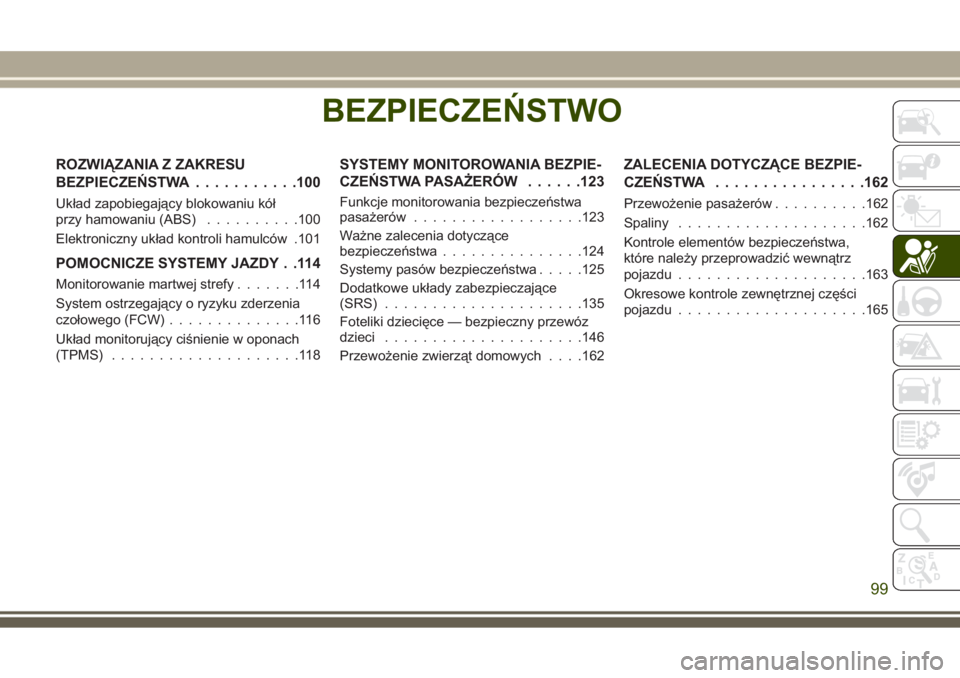

BEZPIECZEŃSTWO
ROZWIĄZANIA Z ZAKRESU
BEZPIECZEŃSTWA...........100
Układ zapobiegający blokowaniu kół
przy hamowaniu (ABS)..........100
Elektroniczny układ kontroli hamulców .101
POMOCNICZE SYSTEMY JAZDY . .114
Monitorowanie martwej strefy.......114
System ostrzegający o ryzyku zderzenia
czołowego (FCW)..............116
Układ monitorujący ciśnienie w oponach
(TPMS)....................118
SYSTEMY MONITOROWANIA BEZPIE-
CZEŃSTWA PASAŻERÓW......123
Funkcje monitorowania bezpieczeństwa
pasażerów..................123
Ważne zalecenia dotyczące
bezpieczeństwa...............124
Systemy pasów bezpieczeństwa.....125
Dodatkowe układy zabezpieczające
(SRS).....................135
Foteliki dziecięce — bezpieczny przewóz
dzieci.....................146
Przewożenie zwierząt domowych. . . .162
ZALECENIA DOTYCZĄCE BEZPIE-
CZEŃSTWA................162
Przewożenie pasażerów..........162
Spaliny....................162
Kontrole elementów bezpieczeństwa,
które należy przeprowadzić wewnątrz
pojazdu....................163
Okresowe kontrole zewnętrznej części
pojazdu....................165
BEZPIECZEŃSTWO
99

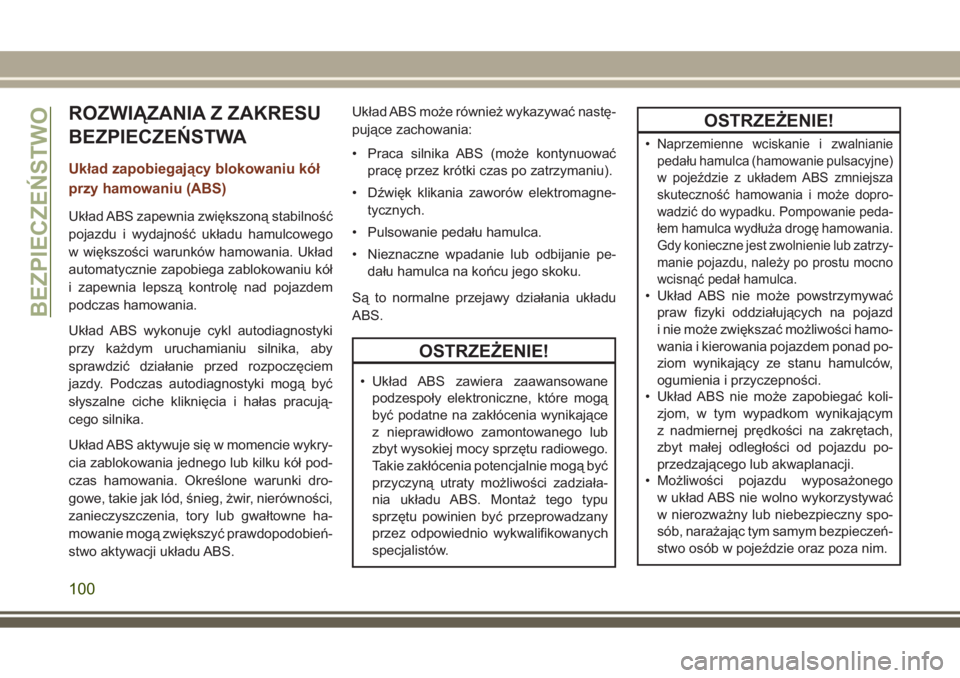

ROZWIĄZANIA Z ZAKRESU
BEZPIECZEŃSTWA
Układ zapobiegający blokowaniu kół
przy hamowaniu (ABS)
Układ ABS zapewnia zwiększoną stabilność
pojazdu i wydajność układu hamulcowego
w większości warunków hamowania. Układ
automatycznie zapobiega zablokowaniu kół
i zapewnia lepszą kontrolę nad pojazdem
podczas hamowania.
Układ ABS wykonuje cykl autodiagnostyki
przy każdym uruchamianiu silnika, aby
sprawdzić działanie przed rozpoczęciem
jazdy. Podczas autodiagnostyki mogą być
słyszalne ciche kliknięcia i hałas pracują-
cego silnika.
Układ ABS aktywuje się w momencie wykry-
cia zablokowania jednego lub kilku kół pod-
czas hamowania. Określone warunki dro-
gowe, takie jak lód, śnieg, żwir, nierówności,
zanieczyszczenia, tory lub gwałtowne ha-
mowanie mogą zwiększyć prawdopodobień-
stwo aktywacji układu ABS.Układ ABS może również wykazywać nastę-
pujące zachowania:
• Praca silnika ABS (może kontynuować
pracę przez krótki czas po zatrzymaniu).
• Dźwięk klikania zaworów elektromagne-
tycznych.
• Pulsowanie pedału hamulca.
• Nieznaczne wpadanie lub odbijanie pe-
dału hamulca na końcu jego skoku.
Są to normalne przejawy działania układu
ABS.
OSTRZEŻENIE!
• Układ ABS zawiera zaawansowane
podzespoły elektroniczne, które mogą
być podatne na zakłócenia wynikające
z nieprawidłowo zamontowanego lub
zbyt wysokiej mocy sprzętu radiowego.
Takie zakłócenia potencjalnie mogą być
przyczyną utraty możliwości zadziała-
nia układu ABS. Montaż tego typu
sprzętu powinien być przeprowadzany
przez odpowiednio wykwalifikowanych
specjalistów.
OSTRZEŻENIE!
•Naprzemienne wciskanie i zwalnianie
pedału hamulca (hamowanie pulsacyjne)
w pojeździe z układem ABS zmniejsza
skuteczność hamowania i może dopro-
wadzić do wypadku. Pompowanie peda-
łem hamulca wydłuża drogę hamowania.
Gdy konieczne jest zwolnienie lub zatrzy-
manie pojazdu, należy po prostu mocno
wcisnąć pedał hamulca.
• Układ ABS nie może powstrzymywać
praw fizyki oddziałujących na pojazd
i nie może zwiększać możliwości hamo-
wania i kierowania pojazdem ponad po-
ziom wynikający ze stanu hamulców,
ogumienia i przyczepności.
• Układ ABS nie może zapobiegać koli-
zjom, w tym wypadkom wynikającym
z nadmiernej prędkości na zakrętach,
zbyt małej odległości od pojazdu po-
przedzającego lub akwaplanacji.
• Możliwości pojazdu wyposażonego
w układ ABS nie wolno wykorzystywać
w nierozważny lub niebezpieczny spo-
sób, narażając tym samym bezpieczeń-
stwo osób w pojeździe oraz poza nim.
BEZPIECZEŃSTWO
100

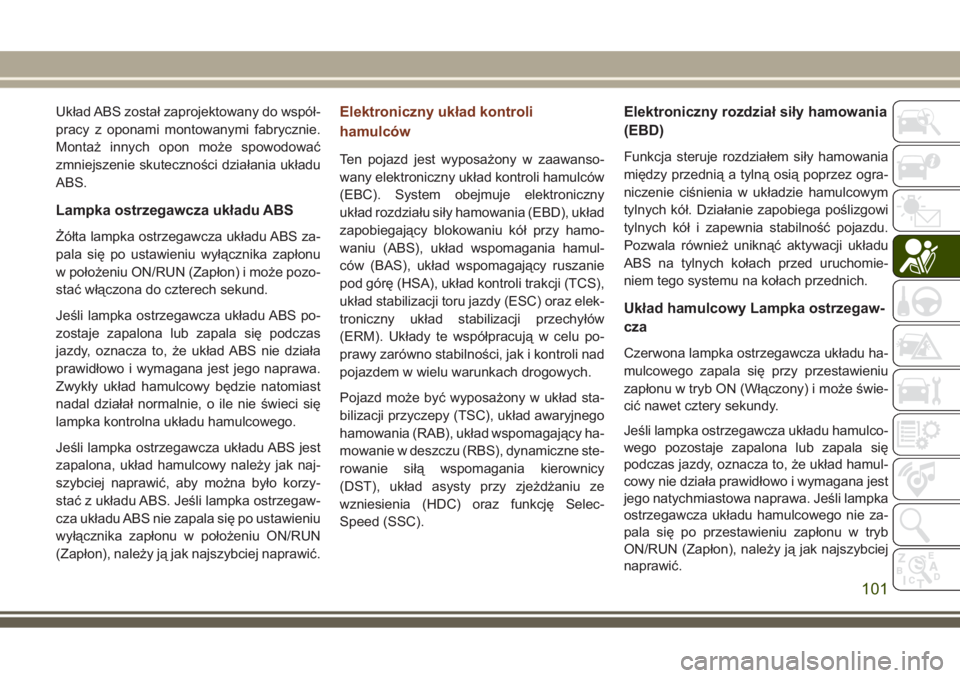

Układ ABS został zaprojektowany do współ-
pracy z oponami montowanymi fabrycznie.
Montaż innych opon może spowodować
zmniejszenie skuteczności działania układu
ABS.
Lampka ostrzegawcza układu ABS
Żółta lampka ostrzegawcza układu ABS za-
pala się po ustawieniu wyłącznika zapłonu
w położeniu ON/RUN (Zapłon) i może pozo-
stać włączona do czterech sekund.
Jeśli lampka ostrzegawcza układu ABS po-
zostaje zapalona lub zapala się podczas
jazdy, oznacza to, że układ ABS nie działa
prawidłowo i wymagana jest jego naprawa.
Zwykły układ hamulcowy będzie natomiast
nadal działał normalnie, o ile nie świeci się
lampka kontrolna układu hamulcowego.
Jeśli lampka ostrzegawcza układu ABS jest
zapalona, układ hamulcowy należy jak naj-
szybciej naprawić, aby można było korzy-
stać z układu ABS. Jeśli lampka ostrzegaw-
cza układu ABS nie zapala się po ustawieniu
wyłącznika zapłonu w położeniu ON/RUN
(Zapłon), należy ją jak najszybciej naprawić.
Elektroniczny układ kontroli
hamulców
Ten pojazd jest wyposażony w zaawanso-
wany elektroniczny układ kontroli hamulców
(EBC). System obejmuje elektroniczny
układ rozdziału siły hamowania (EBD), układ
zapobiegający blokowaniu kół przy hamo-
waniu (ABS), układ wspomagania hamul-
ców (BAS), układ wspomagający ruszanie
pod górę (HSA), układ kontroli trakcji (TCS),
układ stabilizacji toru jazdy (ESC) oraz elek-
troniczny układ stabilizacji przechyłów
(ERM). Układy te współpracują w celu po-
prawy zarówno stabilności, jak i kontroli nad
pojazdem w wielu warunkach drogowych.
Pojazd może być wyposażony w układ sta-
bilizacji przyczepy (TSC), układ awaryjnego
hamowania (RAB), układ wspomagający ha-
mowanie w deszczu (RBS), dynamiczne ste-
rowanie siłą wspomagania kierownicy
(DST), układ asysty przy zjeżdżaniu ze
wzniesienia (HDC) oraz funkcję Selec-
Speed (SSC).
Elektroniczny rozdział siły hamowania
(EBD)
Funkcja steruje rozdziałem siły hamowania
między przednią a tylną osią poprzez ogra-
niczenie ciśnienia w układzie hamulcowym
tylnych kół. Działanie zapobiega poślizgowi
tylnych kół i zapewnia stabilność pojazdu.
Pozwala również uniknąć aktywacji układu
ABS na tylnych kołach przed uruchomie-
niem tego systemu na kołach przednich.
Układ hamulcowy Lampka ostrzegaw-
cza
Czerwona lampka ostrzegawcza układu ha-
mulcowego zapala się przy przestawieniu
zapłonu w tryb ON (Włączony) i może świe-
cić nawet cztery sekundy.
Jeśli lampka ostrzegawcza układu hamulco-
wego pozostaje zapalona lub zapala się
podczas jazdy, oznacza to, że układ hamul-
cowy nie działa prawidłowo i wymagana jest
jego natychmiastowa naprawa. Jeśli lampka
ostrzegawcza układu hamulcowego nie za-
pala się po przestawieniu zapłonu w tryb
ON/RUN (Zapłon), należy ją jak najszybciej
naprawić.
101

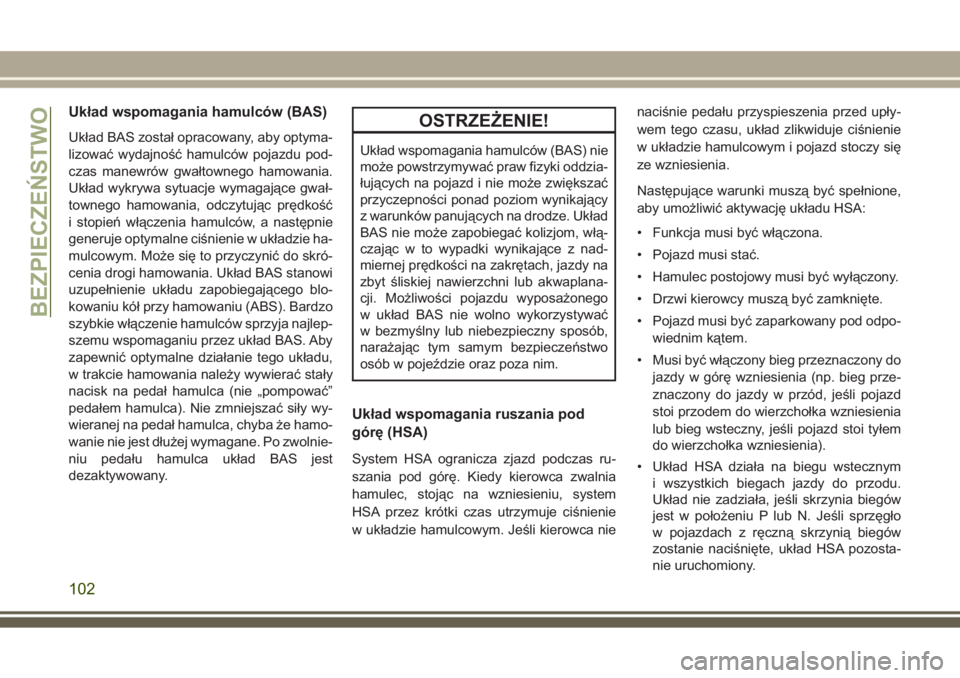

Układ wspomagania hamulców (BAS)
Układ BAS został opracowany, aby optyma-
lizować wydajność hamulców pojazdu pod-
czas manewrów gwałtownego hamowania.
Układ wykrywa sytuacje wymagające gwał-
townego hamowania, odczytując prędkość
i stopień włączenia hamulców, a następnie
generuje optymalne ciśnienie w układzie ha-
mulcowym. Może się to przyczynić do skró-
cenia drogi hamowania. Układ BAS stanowi
uzupełnienie układu zapobiegającego blo-
kowaniu kół przy hamowaniu (ABS). Bardzo
szybkie włączenie hamulców sprzyja najlep-
szemu wspomaganiu przez układ BAS. Aby
zapewnić optymalne działanie tego układu,
w trakcie hamowania należy wywierać stały
nacisk na pedał hamulca (nie „pompować”
pedałem hamulca). Nie zmniejszać siły wy-
wieranej na pedał hamulca, chyba że hamo-
wanie nie jest dłużej wymagane. Po zwolnie-
niu pedału hamulca układ BAS jest
dezaktywowany.OSTRZEŻENIE!
Układ wspomagania hamulców (BAS) nie
może powstrzymywać praw fizyki oddzia-
łujących na pojazd i nie może zwiększać
przyczepności ponad poziom wynikający
z warunków panujących na drodze. Układ
BAS nie może zapobiegać kolizjom, włą-
czając w to wypadki wynikające z nad-
miernej prędkości na zakrętach, jazdy na
zbyt śliskiej nawierzchni lub akwaplana-
cji. Możliwości pojazdu wyposażonego
w układ BAS nie wolno wykorzystywać
w bezmyślny lub niebezpieczny sposób,
narażając tym samym bezpieczeństwo
osób w pojeździe oraz poza nim.
Układ wspomagania ruszania pod
górę (HSA)
System HSA ogranicza zjazd podczas ru-
szania pod górę. Kiedy kierowca zwalnia
hamulec, stojąc na wzniesieniu, system
HSA przez krótki czas utrzymuje ciśnienie
w układzie hamulcowym. Jeśli kierowca nienaciśnie pedału przyspieszenia przed upły-
wem tego czasu, układ zlikwiduje ciśnienie
w układzie hamulcowym i pojazd stoczy się
ze wzniesienia.
Następujące warunki muszą być spełnione,
aby umożliwić aktywację układu HSA:
• Funkcja musi być włączona.
• Pojazd musi stać.
• Hamulec postojowy musi być wyłączony.
• Drzwi kierowcy muszą być zamknięte.
• Pojazd musi być zaparkowany pod odpo-
wiednim kątem.
• Musi być włączony bieg przeznaczony do
jazdy w górę wzniesienia (np. bieg prze-
znaczony do jazdy w przód, jeśli pojazd
stoi przodem do wierzchołka wzniesienia
lub bieg wsteczny, jeśli pojazd stoi tyłem
do wierzchołka wzniesienia).
• Układ HSA działa na biegu wstecznym
i wszystkich biegach jazdy do przodu.
Układ nie zadziała, jeśli skrzynia biegów
jest w położeniu P lub N. Jeśli sprzęgło
w pojazdach z ręczną skrzynią biegów
zostanie naciśnięte, układ HSA pozosta-
nie uruchomiony.
BEZPIECZEŃSTWO
102

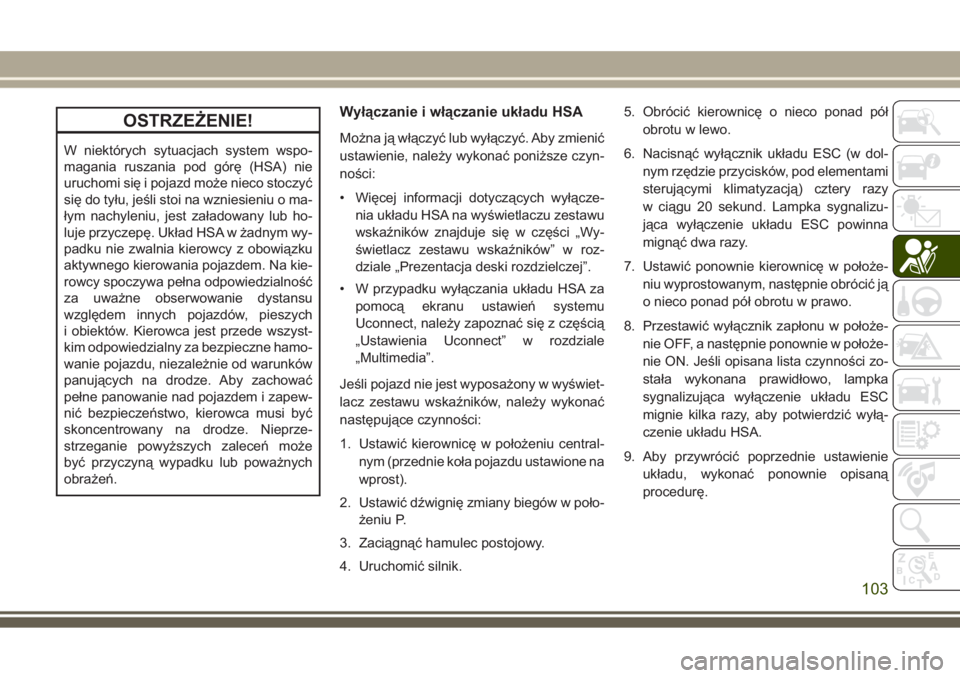

OSTRZEŻENIE!
W niektórych sytuacjach system wspo-
magania ruszania pod górę (HSA) nie
uruchomi się i pojazd może nieco stoczyć
się do tyłu, jeśli stoi na wzniesieniu o ma-
łym nachyleniu, jest załadowany lub ho-
luje przyczepę. Układ HSA w żadnym wy-
padku nie zwalnia kierowcy z obowiązku
aktywnego kierowania pojazdem. Na kie-
rowcy spoczywa pełna odpowiedzialność
za uważne obserwowanie dystansu
względem innych pojazdów, pieszych
i obiektów. Kierowca jest przede wszyst-
kim odpowiedzialny za bezpieczne hamo-
wanie pojazdu, niezależnie od warunków
panujących na drodze. Aby zachować
pełne panowanie nad pojazdem i zapew-
nić bezpieczeństwo, kierowca musi być
skoncentrowany na drodze. Nieprze-
strzeganie powyższych zaleceń może
być przyczyną wypadku lub poważnych
obrażeń.
Wyłączanie i włączanie układu HSA
Można ją włączyć lub wyłączyć. Aby zmienić
ustawienie, należy wykonać poniższe czyn-
ności:
• Więcej informacji dotyczących wyłącze-
nia układu HSA na wyświetlaczu zestawu
wskaźników znajduje się w części „Wy-
świetlacz zestawu wskaźników” w roz-
dziale „Prezentacja deski rozdzielczej”.
• W przypadku wyłączania układu HSA za
pomocą ekranu ustawień systemu
Uconnect, należy zapoznać się z częścią
„Ustawienia Uconnect” w rozdziale
„Multimedia”.
Jeśli pojazd nie jest wyposażony w wyświet-
lacz zestawu wskaźników, należy wykonać
następujące czynności:
1. Ustawić kierownicę w położeniu central-
nym (przednie koła pojazdu ustawione na
wprost).
2. Ustawić dźwignię zmiany biegów w poło-
żeniu P.
3. Zaciągnąć hamulec postojowy.
4. Uruchomić silnik.5. Obrócić kierownicę o nieco ponad pół
obrotu w lewo.
6. Nacisnąć wyłącznik układu ESC (w dol-
nym rzędzie przycisków, pod elementami
sterującymi klimatyzacją) cztery razy
w ciągu 20 sekund. Lampka sygnalizu-
jąca wyłączenie układu ESC powinna
mignąć dwa razy.
7. Ustawić ponownie kierownicę w położe-
niu wyprostowanym, następnie obrócić ją
o nieco ponad pół obrotu w prawo.
8. Przestawić wyłącznik zapłonu w położe-
nie OFF, a następnie ponownie w położe-
nie ON. Jeśli opisana lista czynności zo-
stała wykonana prawidłowo, lampka
sygnalizująca wyłączenie układu ESC
mignie kilka razy, aby potwierdzić wyłą-
czenie układu HSA.
9. Aby przywrócić poprzednie ustawienie
układu, wykonać ponownie opisaną
procedurę.
103

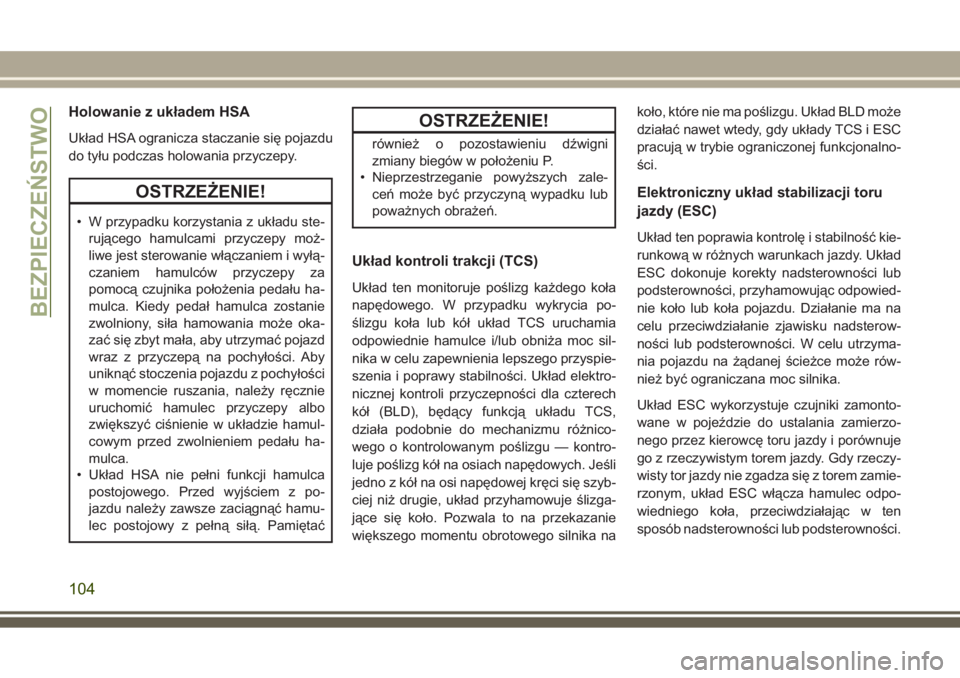

Holowanie z układem HSA
Układ HSA ogranicza staczanie się pojazdu
do tyłu podczas holowania przyczepy.
OSTRZEŻENIE!
• W przypadku korzystania z układu ste-
rującego hamulcami przyczepy moż-
liwe jest sterowanie włączaniem i wyłą-
czaniem hamulców przyczepy za
pomocą czujnika położenia pedału ha-
mulca. Kiedy pedał hamulca zostanie
zwolniony, siła hamowania może oka-
zać się zbyt mała, aby utrzymać pojazd
wraz z przyczepą na pochyłości. Aby
uniknąć stoczenia pojazdu z pochyłości
w momencie ruszania, należy ręcznie
uruchomić hamulec przyczepy albo
zwiększyć ciśnienie w układzie hamul-
cowym przed zwolnieniem pedału ha-
mulca.
• Układ HSA nie pełni funkcji hamulca
postojowego. Przed wyjściem z po-
jazdu należy zawsze zaciągnąć hamu-
lec postojowy z pełną siłą. Pamiętać
OSTRZEŻENIE!
również o pozostawieniu dźwigni
zmiany biegów w położeniu P.
• Nieprzestrzeganie powyższych zale-
ceń może być przyczyną wypadku lub
poważnych obrażeń.
Układ kontroli trakcji (TCS)
Układ ten monitoruje poślizg każdego koła
napędowego. W przypadku wykrycia po-
ślizgu koła lub kół układ TCS uruchamia
odpowiednie hamulce i/lub obniża moc sil-
nika w celu zapewnienia lepszego przyspie-
szenia i poprawy stabilności. Układ elektro-
nicznej kontroli przyczepności dla czterech
kół (BLD), będący funkcją układu TCS,
działa podobnie do mechanizmu różnico-
wego o kontrolowanym poślizgu — kontro-
luje poślizg kół na osiach napędowych. Jeśli
jedno z kół na osi napędowej kręci się szyb-
ciej niż drugie, układ przyhamowuje ślizga-
jące się koło. Pozwala to na przekazanie
większego momentu obrotowego silnika nakoło, które nie ma poślizgu. Układ BLD może
działać nawet wtedy, gdy układy TCS i ESC
pracują w trybie ograniczonej funkcjonalno-
ści.
Elektroniczny układ stabilizacji toru
jazdy (ESC)
Układ ten poprawia kontrolę i stabilność kie-
runkową w różnych warunkach jazdy. Układ
ESC dokonuje korekty nadsterowności lub
podsterowności, przyhamowując odpowied-
nie koło lub koła pojazdu. Działanie ma na
celu przeciwdziałanie zjawisku nadsterow-
ności lub podsterowności. W celu utrzyma-
nia pojazdu na żądanej ścieżce może rów-
nież być ograniczana moc silnika.
Układ ESC wykorzystuje czujniki zamonto-
wane w pojeździe do ustalania zamierzo-
nego przez kierowcę toru jazdy i porównuje
go z rzeczywistym torem jazdy. Gdy rzeczy-
wisty tor jazdy nie zgadza się z torem zamie-
rzonym, układ ESC włącza hamulec odpo-
wiedniego koła, przeciwdziałając w ten
sposób nadsterowności lub podsterowności.
BEZPIECZEŃSTWO
104

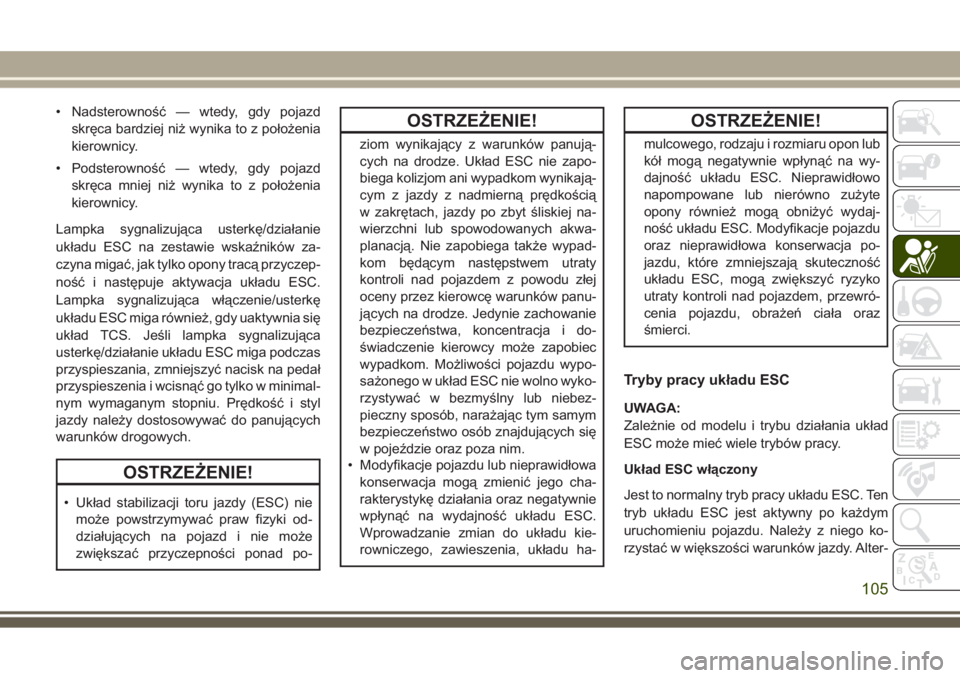

• Nadsterowność — wtedy, gdy pojazd
skręca bardziej niż wynika to z położenia
kierownicy.
• Podsterowność — wtedy, gdy pojazd
skręca mniej niż wynika to z położenia
kierownicy.
Lampka sygnalizująca usterkę/działanie
układu ESC na zestawie wskaźników za-
czyna migać, jak tylko opony tracą przyczep-
ność i następuje aktywacja układu ESC.
Lampka sygnalizująca włączenie/usterkę
układu ESC miga również, gdy uaktywnia się
układ TCS. Jeśli lampka sygnalizująca
usterkę/działanie układu ESC miga podczas
przyspieszania, zmniejszyć nacisk na pedał
przyspieszenia i wcisnąć go tylko w minimal-
nym wymaganym stopniu. Prędkość i styl
jazdy należy dostosowywać do panujących
warunków drogowych.
OSTRZEŻENIE!
• Układ stabilizacji toru jazdy (ESC) nie
może powstrzymywać praw fizyki od-
działujących na pojazd i nie może
zwiększać przyczepności ponad po-
OSTRZEŻENIE!
ziom wynikający z warunków panują-
cych na drodze. Układ ESC nie zapo-
biega kolizjom ani wypadkom wynikają-
cym z jazdy z nadmierną prędkością
w zakrętach, jazdy po zbyt śliskiej na-
wierzchni lub spowodowanych akwa-
planacją. Nie zapobiega także wypad-
kom będącym następstwem utraty
kontroli nad pojazdem z powodu złej
oceny przez kierowcę warunków panu-
jących na drodze. Jedynie zachowanie
bezpieczeństwa, koncentracja i do-
świadczenie kierowcy może zapobiec
wypadkom. Możliwości pojazdu wypo-
sażonego w układ ESC nie wolno wyko-
rzystywać w bezmyślny lub niebez-
pieczny sposób, narażając tym samym
bezpieczeństwo osób znajdujących się
w pojeździe oraz poza nim.
• Modyfikacje pojazdu lub nieprawidłowa
konserwacja mogą zmienić jego cha-
rakterystykę działania oraz negatywnie
wpłynąć na wydajność układu ESC.
Wprowadzanie zmian do układu kie-
rowniczego, zawieszenia, układu ha-
OSTRZEŻENIE!
mulcowego, rodzaju i rozmiaru opon lub
kół mogą negatywnie wpłynąć na wy-
dajność układu ESC. Nieprawidłowo
napompowane lub nierówno zużyte
opony również mogą obniżyć wydaj-
ność układu ESC. Modyfikacje pojazdu
oraz nieprawidłowa konserwacja po-
jazdu, które zmniejszają skuteczność
układu ESC, mogą zwiększyć ryzyko
utraty kontroli nad pojazdem, przewró-
cenia pojazdu, obrażeń ciała oraz
śmierci.
Tryby pracy układu ESC
UWAGA:
Zależnie od modelu i trybu działania układ
ESC może mieć wiele trybów pracy.
Układ ESC włączony
Jest to normalny tryb pracy układu ESC. Ten
tryb układu ESC jest aktywny po każdym
uruchomieniu pojazdu. Należy z niego ko-
rzystać w większości warunków jazdy. Alter-
105

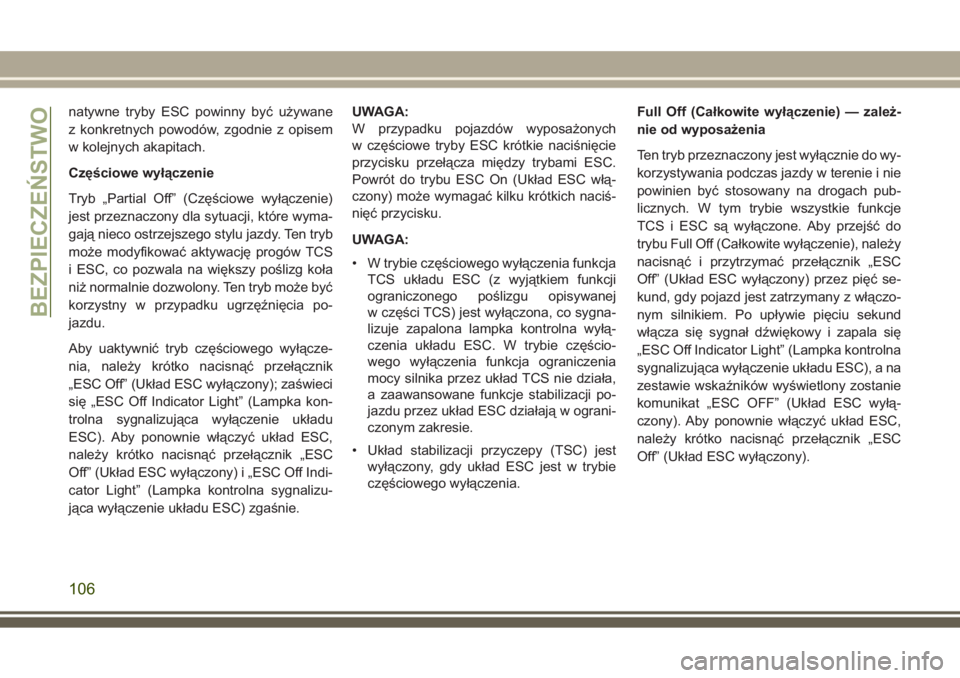

natywne tryby ESC powinny być używane
z konkretnych powodów, zgodnie z opisem
w kolejnych akapitach.
Częściowe wyłączenie
Tryb „Partial Off” (Częściowe wyłączenie)
jest przeznaczony dla sytuacji, które wyma-
gają nieco ostrzejszego stylu jazdy. Ten tryb
może modyfikować aktywację progów TCS
i ESC, co pozwala na większy poślizg koła
niż normalnie dozwolony. Ten tryb może być
korzystny w przypadku ugrzęźnięcia po-
jazdu.
Aby uaktywnić tryb częściowego wyłącze-
nia, należy krótko nacisnąć przełącznik
„ESC Off” (Układ ESC wyłączony); zaświeci
się „ESC Off Indicator Light” (Lampka kon-
trolna sygnalizująca wyłączenie układu
ESC). Aby ponownie włączyć układ ESC,
należy krótko nacisnąć przełącznik „ESC
Off” (Układ ESC wyłączony) i „ESC Off Indi-
cator Light” (Lampka kontrolna sygnalizu-
jąca wyłączenie układu ESC) zgaśnie.UWAGA:
W przypadku pojazdów wyposażonych
w częściowe tryby ESC krótkie naciśnięcie
przycisku przełącza między trybami ESC.
Powrót do trybu ESC On (Układ ESC włą-
czony) może wymagać kilku krótkich naciś-
nięć przycisku.
UWAGA:
• W trybie częściowego wyłączenia funkcja
TCS układu ESC (z wyjątkiem funkcji
ograniczonego poślizgu opisywanej
w części TCS) jest wyłączona, co sygna-
lizuje zapalona lampka kontrolna wyłą-
czenia układu ESC. W trybie częścio-
wego wyłączenia funkcja ograniczenia
mocy silnika przez układ TCS nie działa,
a zaawansowane funkcje stabilizacji po-
jazdu przez układ ESC działają w ograni-
czonym zakresie.
• Układ stabilizacji przyczepy (TSC) jest
wyłączony, gdy układ ESC jest w trybie
częściowego wyłączenia.Full Off (Całkowite wyłączenie) — zależ-
nie od wyposażenia
Ten tryb przeznaczony jest wyłącznie do wy-
korzystywania podczas jazdy w terenie i nie
powinien być stosowany na drogach pub-
licznych. W tym trybie wszystkie funkcje
TCS i ESC są wyłączone. Aby przejść do
trybu Full Off (Całkowite wyłączenie), należy
nacisnąć i przytrzymać przełącznik „ESC
Off” (Układ ESC wyłączony) przez pięć se-
kund, gdy pojazd jest zatrzymany z włączo-
nym silnikiem. Po upływie pięciu sekund
włącza się sygnał dźwiękowy i zapala się
„ESC Off Indicator Light” (Lampka kontrolna
sygnalizująca wyłączenie układu ESC), a na
zestawie wskaźników wyświetlony zostanie
komunikat „ESC OFF” (Układ ESC wyłą-
czony). Aby ponownie włączyć układ ESC,
należy krótko nacisnąć przełącznik „ESC
Off” (Układ ESC wyłączony).
BEZPIECZEŃSTWO
106

UWAGA:
Układ może przełączyć się z trybu ESC „Full
Off” (Całkowite wyłączenie) na tryb „Partial
Off” (Częściowe wyłączenie), jeśli pojazd
przekroczy określoną z góry prędkość.
Kiedy prędkość jazdy spadnie poniżej okre-
ślonej z góry prędkości, to układ ESC prze-
chodzi do trybu „Full Off” (Całkowite wyłą-
czenie).
Tryb „Full Off” (Całkowite wyłączenie) może
być włączony w trybie torowym, zależnie od
wyposażenia.
Tryby ESC mogą być modyfikowane przez
tryby jazdy, zależnie od wyposażenia.
OSTRZEŻENIE!
• W trybie całkowitego wyłączenia układu
ESC funkcje redukcji momentu obroto-
wego i stabilizacji pojazdu są niedo-
stępne. Dlatego zaawansowane funk-
cje stabilizacji pojazdu przez układ ESC
są niedostępne. W przypadku gwałtow-
nego manewru układ ESC nie włączy
się i nie pomoże w ustabilizowaniu po-
jazdu. Tryb całkowitego wyłączenia
OSTRZEŻENIE!
układu ESC jest przeznaczony wyłącz-
nie do jazdy w terenie.
• Po wyłączeniu układu ESC zaawanso-
wane funkcje stabilizacji pojazdu są nie-
dostępne. W przypadku gwałtownego
manewru układ ESC nie włączy się i nie
pomoże w ustabilizowaniu pojazdu.
Tryb całkowitego wyłączenia układu
ESC jest przeznaczony wyłącznie do
jazdy w terenie.
• Układ stabilizacji toru jazdy (ESC) nie
może powstrzymywać praw fizyki od-
działujących na pojazd i nie może
zwiększać przyczepności ponad po-
ziom wynikający z warunków panują-
cych na drodze. Układ ESC nie może
zapobiegać wszystkich wypadkom,
włączając w to wypadki wynikające
z nadmiernej prędkości na zakrętach,
jazdy na zbyt śliskiej nawierzchni lub
akwaplanacji. Układ ESC nie może
także zapobiegać kolizjom.
Lampka sygnalizująca usterkę/
działanie układu ESC oraz lampka
sygnalizująca wyłączenie układu ESC
Lampka sygnalizująca
usterkę/działanie układu
ESC na zestawie wskaź-
ników zapala się po włą-
czeniu zapłonu. Powinna
zgasnąć po uruchomieniu
silnika. Jeśli lampka syg-
nalizująca usterkę/działanie układu ESC
stale świeci podczas pracy silnika, w ukła-
dzie ESC została wykryta usterka. Jeśli
lampka nadal świeci po kilkakrotnym włą-
czeniu zapłonu, a pojazd pokonał już drogę
kilku kilometrów z prędkością powyżej
48 km/h (30 mph), należy jak najszybciej
zwrócić się do autoryzowanego dealera
w celu zdiagnozowania i rozwiązania prob-
lemu.
107

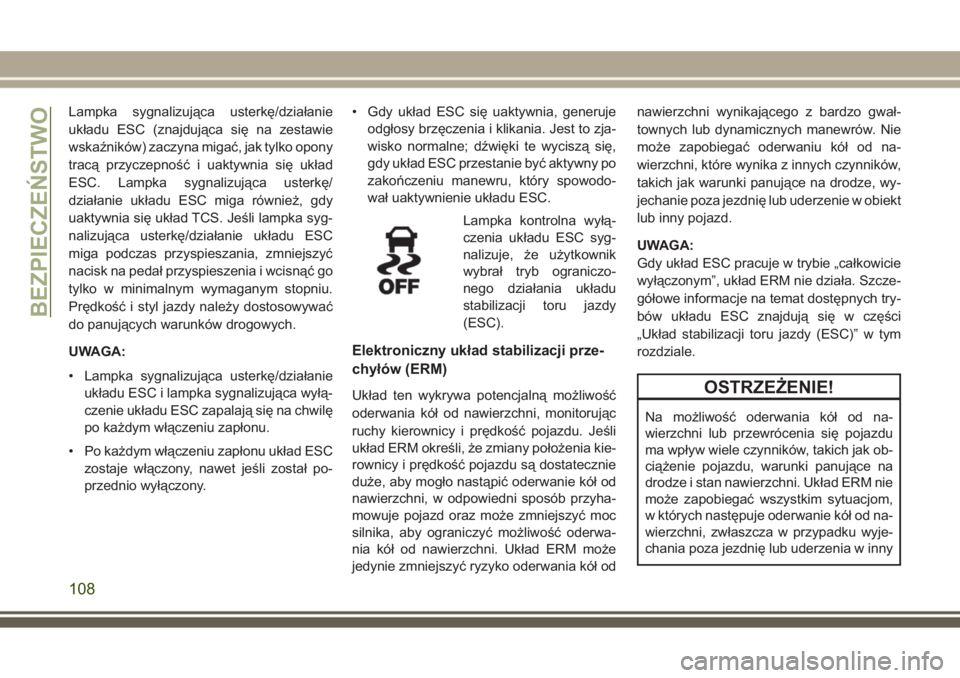

Lampka sygnalizująca usterkę/działanie
układu ESC (znajdująca się na zestawie
wskaźników) zaczyna migać, jak tylko opony
tracą przyczepność i uaktywnia się układ
ESC. Lampka sygnalizująca usterkę/
działanie układu ESC miga również, gdy
uaktywnia się układ TCS. Jeśli lampka syg-
nalizująca usterkę/działanie układu ESC
miga podczas przyspieszania, zmniejszyć
nacisk na pedał przyspieszenia i wcisnąć go
tylko w minimalnym wymaganym stopniu.
Prędkość i styl jazdy należy dostosowywać
do panujących warunków drogowych.
UWAGA:
• Lampka sygnalizująca usterkę/działanie
układu ESC i lampka sygnalizująca wyłą-
czenie układu ESC zapalają się na chwilę
po każdym włączeniu zapłonu.
• Po każdym włączeniu zapłonu układ ESC
zostaje włączony, nawet jeśli został po-
przednio wyłączony.• Gdy układ ESC się uaktywnia, generuje
odgłosy brzęczenia i klikania. Jest to zja-
wisko normalne; dźwięki te wyciszą się,
gdy układ ESC przestanie być aktywny po
zakończeniu manewru, który spowodo-
wał uaktywnienie układu ESC.
Lampka kontrolna wyłą-
czenia układu ESC syg-
nalizuje, że użytkownik
wybrał tryb ograniczo-
nego działania układu
stabilizacji toru jazdy
(ESC).
Elektroniczny układ stabilizacji prze-
chyłów (ERM)
Układ ten wykrywa potencjalną możliwość
oderwania kół od nawierzchni, monitorując
ruchy kierownicy i prędkość pojazdu. Jeśli
układ ERM określi, że zmiany położenia kie-
rownicy i prędkość pojazdu są dostatecznie
duże, aby mogło nastąpić oderwanie kół od
nawierzchni, w odpowiedni sposób przyha-
mowuje pojazd oraz może zmniejszyć moc
silnika, aby ograniczyć możliwość oderwa-
nia kół od nawierzchni. Układ ERM może
jedynie zmniejszyć ryzyko oderwania kół odnawierzchni wynikającego z bardzo gwał-
townych lub dynamicznych manewrów. Nie
może zapobiegać oderwaniu kół od na-
wierzchni, które wynika z innych czynników,
takich jak warunki panujące na drodze, wy-
jechanie poza jezdnię lub uderzenie w obiekt
lub inny pojazd.
UWAGA:
Gdy układ ESC pracuje w trybie „całkowicie
wyłączonym”, układ ERM nie działa. Szcze-
gółowe informacje na temat dostępnych try-
bów układu ESC znajdują się w części
„Układ stabilizacji toru jazdy (ESC)” w tym
rozdziale.OSTRZEŻENIE!
Na możliwość oderwania kół od na-
wierzchni lub przewrócenia się pojazdu
ma wpływ wiele czynników, takich jak ob-
ciążenie pojazdu, warunki panujące na
drodze i stan nawierzchni. Układ ERM nie
może zapobiegać wszystkim sytuacjom,
w których następuje oderwanie kół od na-
wierzchni, zwłaszcza w przypadku wyje-
chania poza jezdnię lub uderzenia w inny
BEZPIECZEŃSTWO
108
