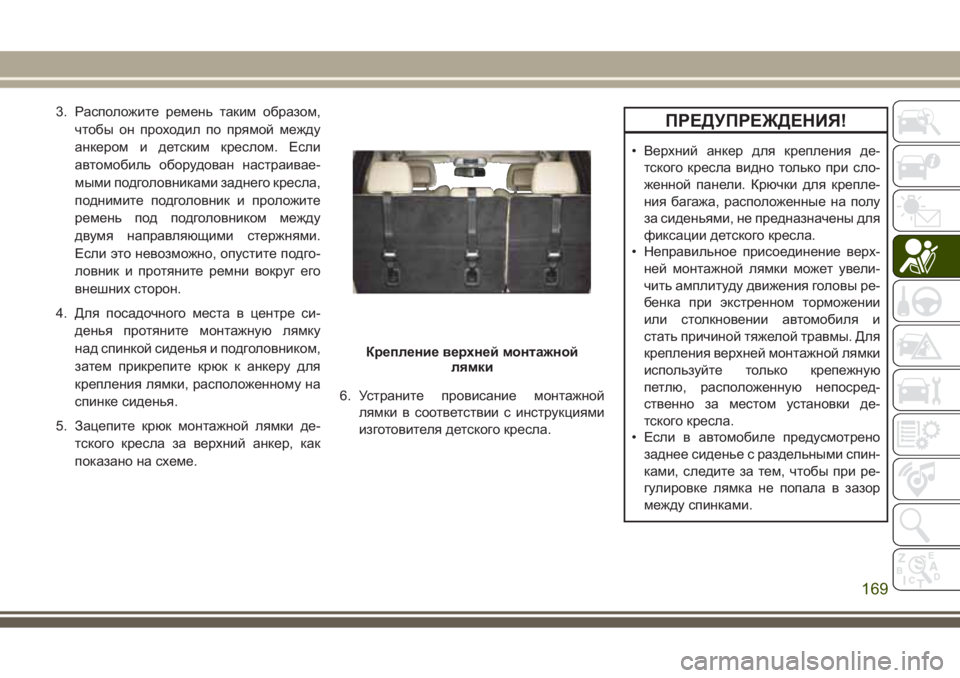

3. Расположите ремень таким образом,
чтобы он проходил по прямой между
анкером и детским креслом. Если
автомобиль оборудован настраивае-
мыми подголовниками заднего кресла,
поднимите подголовник и проложите
ремень под подголовником между
двумя направляющими стержнями.
Если это невозможно, опустите подго-
ловник и протяните ремни вокруг его
внешних сторон.
4. Для посадочного места в центре си-
денья протяните монтажную лямку
над спинкой сиденья и подголовником,
затем прикрепите крюк к анкеру для
крепления лямки, расположенному на
спинке сиденья.
5. Зацепите крюк монтажной лямки де-
тского кресла за верхний анкер, как
показано на схеме.6. Устраните провисание монтажной
лямки в соответствии с инструкциями
изготовителя детского кресла.ПРЕДУПРЕЖДЕНИЯ!
• Верхний анкер для крепления де-
тского кресла видно только при сло-
женной панели. Крючки для крепле-
ния багажа, расположенные на полу
за сиденьями, не предназначены для
фиксации детского кресла.
• Неправильное присоединение верх-
ней монтажной лямки может увели-
чить амплитуду движения головы ре-
бенка при экстренном торможении
или столкновении автомобиля и
стать причиной тяжелой травмы. Для
крепления верхней монтажной лямки
используйте только крепежную
петлю, расположенную непосред-
ственно за местом установки де-
тского кресла.
• Если в автомобиле предусмотрено
заднее сиденье с раздельными спин-
ками, следите за тем, чтобы при ре-
гулировке лямка не попала в зазор
между спинками.
Крепление верхней монтажной
лямки
169
Page 172 of 452

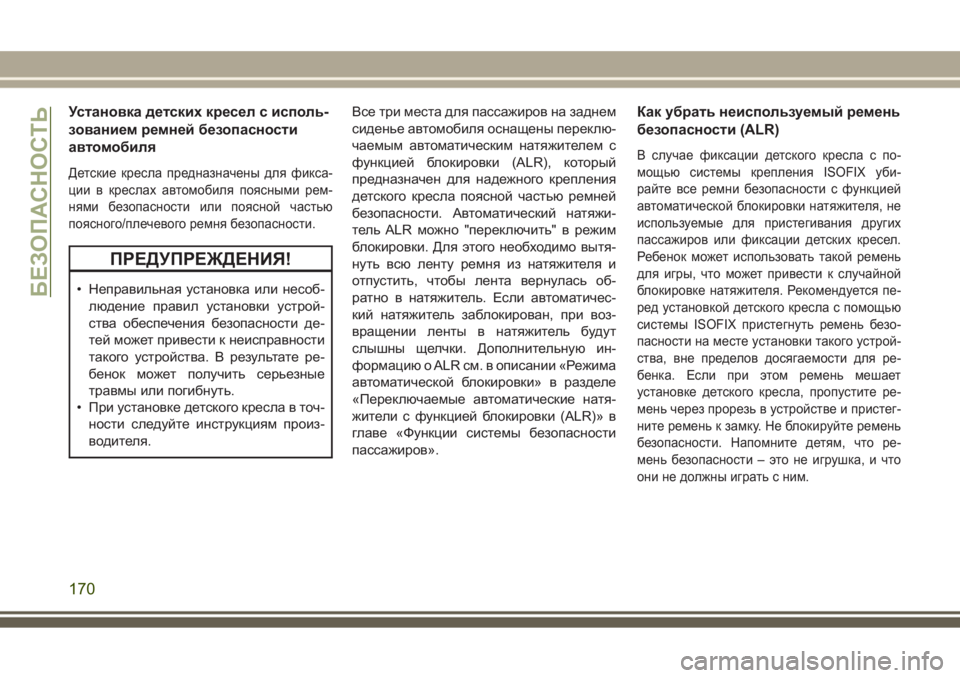

Установка детских кресел с исполь-
зованием ремней безопасности
автомобиля
Детские кресла предназначены для фикса-
ции в креслах автомобиля поясными рем-
нями безопасности или поясной частью
поясного/плечевого ремня безопасности.
ПРЕДУПРЕЖДЕНИЯ!
• Неправильная установка или несоб-
людение правил установки устрой-
ства обеспечения безопасности де-
тей может привести к неисправности
такого устройства. В результате ре-
бенок может получить серьезные
травмы или погибнуть.
• При установке детского кресла в точ-
ности следуйте инструкциям произ-
водителя.Все три места для пассажиров на заднем
сиденье автомобиля оснащены переклю-
чаемым автоматическим натяжителем с
функцией блокировки (ALR), который
предназначен для надежного крепления
детского кресла поясной частью ремней
безопасности. Автоматический натяжи-
тель ALR можно "переключить" в режим
блокировки. Для этого необходимо вытя-
нуть всю ленту ремня из натяжителя и
отпустить, чтобы лента вернулась об-
ратно в натяжитель. Если автоматичес-
кий натяжитель заблокирован, при воз-
вращении ленты в натяжитель будут
слышны щелчки. Дополнительную ин-
формацию о ALR см. в описании «Режима
автоматической блокировки» в разделе
«Переключаемые автоматические натя-
жители с функцией блокировки (ALR)» в
главе «Функции системы безопасности
пассажиров».
Как убрать неиспользуемый ремень
безопасности (ALR)
В случае фиксации детского кресла с по-
мощью системы крепления ISOFIX уби-
райте все ремни безопасности с функцией
автоматической блокировки натяжителя, не
используемые для пристегивания других
пассажиров или фиксации детских кресел.
Ребенок может использовать такой ремень
для игры, что может привести к случайной
блокировке натяжителя. Рекомендуется пе-
ред установкой детского кресла с помощью
системы ISOFIX пристегнуть ремень безо-
пасности на месте установки такого устрой-
ства, вне пределов досягаемости для ре-
бенка. Если при этом ремень мешает
установке детского кресла, пропустите ре-
мень через прорезь в устройстве и пристег-
ните ремень к замку. Не блокируйте ремень
безопасности. Напомните детям, что ре-
мень безопасности – это не игрушка, и что
они не должны играть с ним.
БЕЗОПАСНОСТЬ
170
Page 173 of 452

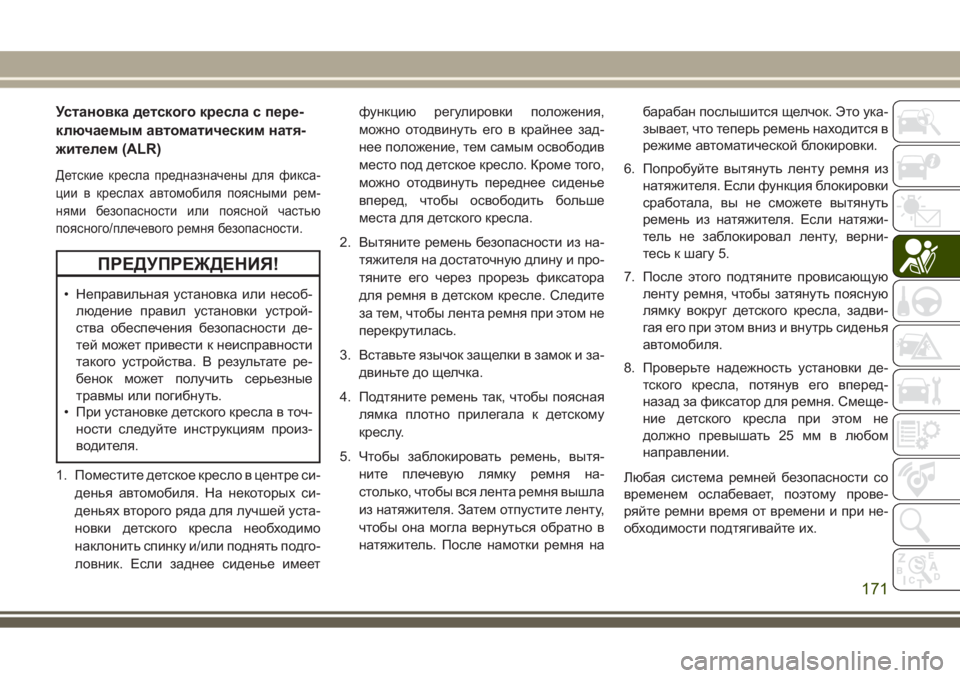

Установка детского кресла с пере-
ключаемым автоматическим натя-
жителем (ALR)
Детские кресла предназначены для фикса-
ции в креслах автомобиля поясными рем-
нями безопасности или поясной частью
поясного/плечевого ремня безопасности.
ПРЕДУПРЕЖДЕНИЯ!
• Неправильная установка или несоб-
людение правил установки устрой-
ства обеспечения безопасности де-
тей может привести к неисправности
такого устройства. В результате ре-
бенок может получить серьезные
травмы или погибнуть.
• При установке детского кресла в точ-
ности следуйте инструкциям произ-
водителя.
1. Поместите детское кресло в центре си-
денья автомобиля. На некоторых си-
деньях второго ряда для лучшей уста-
новки детского кресла необходимо
наклонить спинку и/или поднять подго-
ловник. Если заднее сиденье имеетфункцию регулировки положения,
можно отодвинуть его в крайнее зад-
нее положение, тем самым освободив
место под детское кресло. Кроме того,
можно отодвинуть переднее сиденье
вперед, чтобы освободить больше
места для детского кресла.
2. Вытяните ремень безопасности из на-
тяжителя на достаточную длину и про-
тяните его через прорезь фиксатора
для ремня в детском кресле. Следите
за тем, чтобы лента ремня при этом не
перекрутилась.
3. Вставьте язычок защелки в замок и за-
двиньте до щелчка.
4. Подтяните ремень так, чтобы поясная
лямка плотно прилегала к детскому
креслу.
5. Чтобы заблокировать ремень, вытя-
ните плечевую лямку ремня на-
столько, чтобы вся лента ремня вышла
из натяжителя. Затем отпустите ленту,
чтобы она могла вернуться обратно в
натяжитель. После намотки ремня набарабан послышится щелчок. Это ука-
зывает, что теперь ремень находится в
режиме автоматической блокировки.
6. Попробуйте вытянуть ленту ремня из
натяжителя. Если функция блокировки
сработала, вы не сможете вытянуть
ремень из натяжителя. Если натяжи-
тель не заблокировал ленту, верни-
тесь к шагу 5.
7. После этого подтяните провисающую
ленту ремня, чтобы затянуть поясную
лямку вокруг детского кресла, задви-
гая его при этом вниз и внутрь сиденья
автомобиля.
8. Проверьте надежность установки де-
тского кресла, потянув его вперед-
назад за фиксатор для ремня. Смеще-
ние детского кресла при этом не
должно превышать 25 мм в любом
направлении.
Любая система ремней безопасности со
временем ослабевает, поэтому прове-
ряйте ремни время от времени и при не-
обходимости подтягивайте их.
171
Page 174 of 452

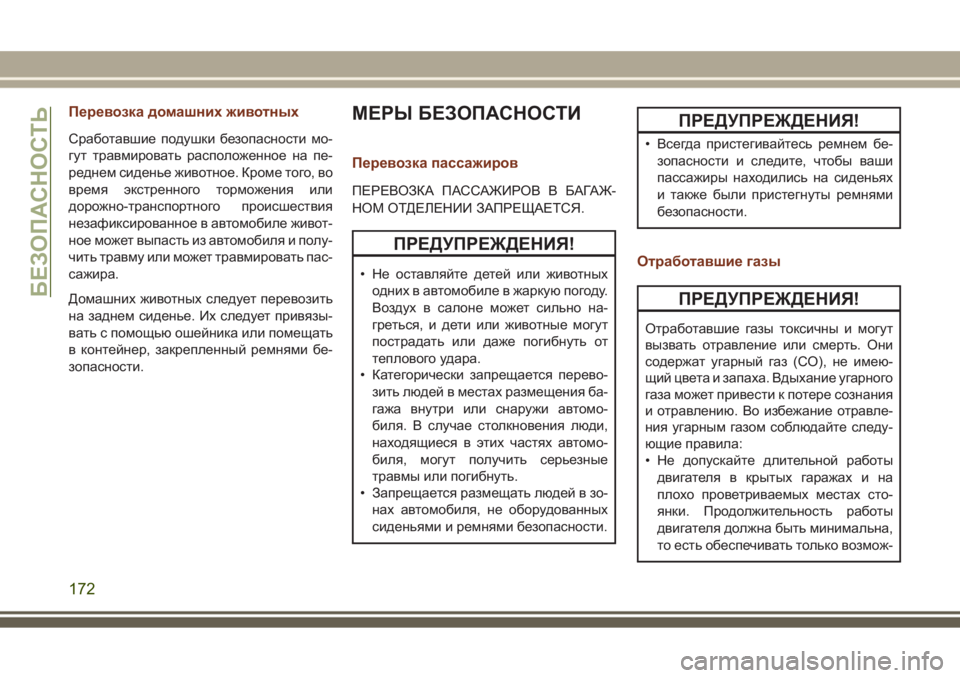

Перевозка домашних животных
Сработавшие подушки безопасности мо-
гут травмировать расположенное на пе-
реднем сиденье животное. Кроме того, во
время экстренного торможения или
дорожно-транспортного происшествия
незафиксированное в автомобиле живот-
ное может выпасть из автомобиля и полу-
чить травму или может травмировать пас-
сажира.
Домашних животных следует перевозить
на заднем сиденье. Их следует привязы-
вать с помощью ошейника или помещать
в контейнер, закрепленный ремнями бе-
зопасности.
МЕРЫ БЕЗОПАСНОСТИ
Перевозка пассажиров
ПЕРЕВОЗКА ПАССАЖИРОВ В БАГАЖ-
НОМ ОТДЕЛЕНИИ ЗАПРЕЩАЕТСЯ.
ПРЕДУПРЕЖДЕНИЯ!
• Не оставляйте детей или животных
одних в автомобиле в жаркую погоду.
Воздух в салоне может сильно на-
греться, и дети или животные могут
пострадать или даже погибнуть от
теплового удара.
• Категорически запрещается перево-
зить людей в местах размещения ба-
гажа внутри или снаружи автомо-
биля. В случае столкновения люди,
находящиеся в этих частях автомо-
биля, могут получить серьезные
травмы или погибнуть.
• Запрещается размещать людей в зо-
нах автомобиля, не оборудованных
сиденьями и ремнями безопасности.
ПРЕДУПРЕЖДЕНИЯ!
• Всегда пристегивайтесь ремнем бе-
зопасности и следите, чтобы ваши
пассажиры находились на сиденьях
и также были пристегнуты ремнями
безопасности.
Отработавшие газы
ПРЕДУПРЕЖДЕНИЯ!
Отработавшие газы токсичны и могут
вызвать отравление или смерть. Они
содержат угарный газ (CO), не имею-
щий цвета и запаха. Вдыхание угарного
газа может привести к потере сознания
и отравлению. Во избежание отравле-
ния угарным газом соблюдайте следу-
ющие правила:
• Не допускайте длительной работы
двигателя в крытых гаражах и на
плохо проветриваемых местах сто-
янки. Продолжительность работы
двигателя должна быть минимальна,
то есть обеспечивать только возмож-
БЕЗОПАСНОСТЬ
172
Page 175 of 452

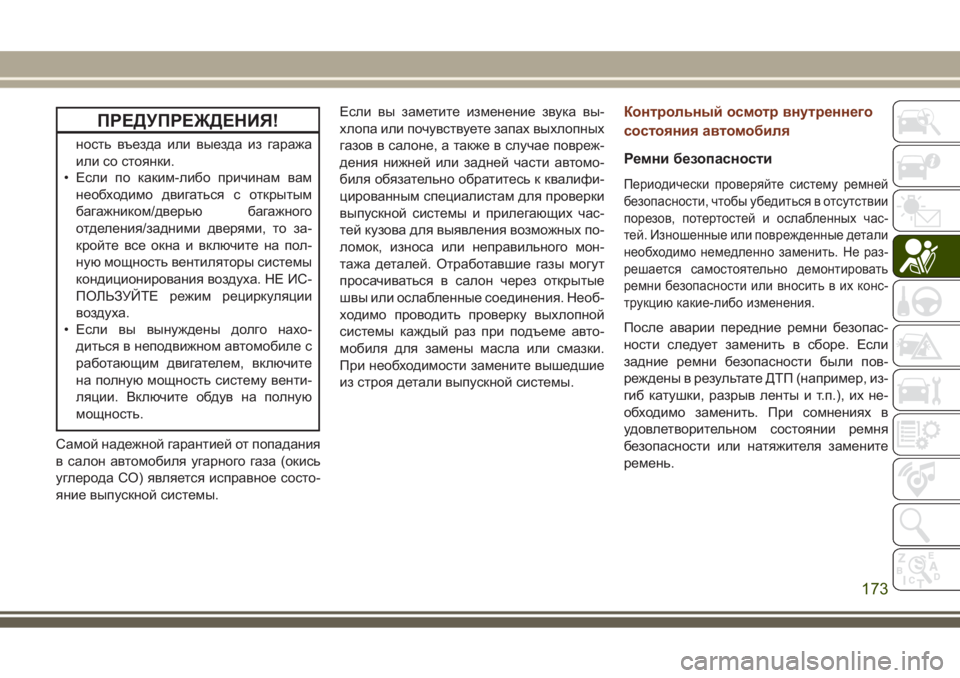

ПРЕДУПРЕЖДЕНИЯ!
ность въезда или выезда из гаража
или со стоянки.
• Если по каким-либо причинам вам
необходимо двигаться с открытым
багажником/дверью багажного
отделения/задними дверями, то за-
кройте все окна и включите на пол-
ную мощность вентиляторы системы
кондиционирования воздуха. НЕ ИС-
ПОЛЬЗУЙТЕ режим рециркуляции
воздуха.
• Если вы вынуждены долго нахо-
диться в неподвижном автомобиле с
работающим двигателем, включите
на полную мощность систему венти-
ляции. Включите обдув на полную
мощность.
Самой надежной гарантией от попадания
в салон автомобиля угарного газа (окись
углерода CO) является исправное состо-
яние выпускной системы.Если вы заметите изменение звука вы-
хлопа или почувствуете запах выхлопных
газов в салоне, а также в случае повреж-
дения нижней или задней части автомо-
биля обязательно обратитесь к квалифи-
цированным специалистам для проверки
выпускной системы и прилегающих час-
тей кузова для выявления возможных по-
ломок, износа или неправильного мон-
тажа деталей. Отработавшие газы могут
просачиваться в салон через открытые
швы или ослабленные соединения. Необ-
ходимо проводить проверку выхлопной
системы каждый раз при подъеме авто-
мобиля для замены масла или смазки.
При необходимости замените вышедшие
из строя детали выпускной системы.
Контрольный осмотр внутреннего
состояния автомобиля
Ремни безопасности
Периодически проверяйте систему ремней
безопасности, чтобы убедиться в отсутствии
порезов, потертостей и ослабленных час-
тей. Изношенные или поврежденные детали
необходимо немедленно заменить. Не раз-
решается самостоятельно демонтировать
ремни безопасности или вносить в их конс-
трукцию какие-либо изменения.
После аварии передние ремни безопас-
ности следует заменить в сборе. Если
задние ремни безопасности были пов-
реждены в результате ДТП (например, из-
гиб катушки, разрыв ленты и т.п.), их не-
обходимо заменить. При сомнениях в
удовлетворительном состоянии ремня
безопасности или натяжителя замените
ремень.
173
Page 176 of 452

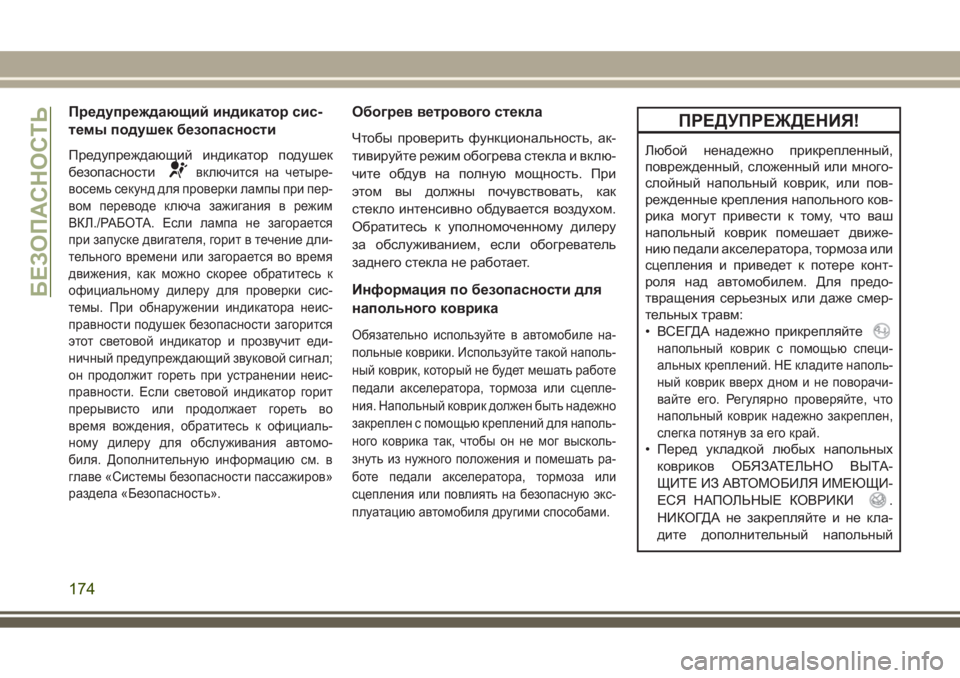

Предупреждающий индикатор сис-
темы подушек безопасности
Предупреждающий индикатор подушек
безопасности
включится на четыре-
восемь секунд для проверки лампы при пер-
вом переводе ключа зажигания в режим
ВКЛ./РАБОТА. Если лампа не загорается
при запуске двигателя, горит в течение дли-
тельного времени или загорается во время
движения, как можно скорее обратитесь к
официальному дилеру для проверки сис-
темы. При обнаружении индикатора неис-
правности подушек безопасности загорится
этот световой индикатор и прозвучит еди-
ничный предупреждающий звуковой сигнал;
он продолжит гореть при устранении неис-
правности. Если световой индикатор горит
прерывисто или продолжает гореть во
время вождения, обратитесь к официаль-
ному дилеру для обслуживания автомо-
биля. Дополнительную информацию см. в
главе «Системы безопасности пассажиров»
раздела «Безопасность».
Обогрев ветрового стекла
Чтобы проверить функциональность, ак-
тивируйте режим обогрева стекла и вклю-
чите обдув на полную мощность. При
этом вы должны почувствовать, как
стекло интенсивно обдувается воздухом.
Обратитесь к уполномоченному дилеру
за обслуживанием, если обогреватель
заднего стекла не работает.
Информация по безопасности для
напольного коврика
Обязательно используйте в автомобиле на-
польные коврики. Используйте такой наполь-
ный коврик, который не будет мешать работе
педали акселератора, тормоза или сцепле-
ния. Напольный коврик должен быть надежно
закреплен с помощью креплений для наполь-
ного коврика так, чтобы он не мог высколь-
знуть из нужного положения и помешать ра-
боте педали акселератора, тормоза или
сцепления или повлиять на безопасную экс-
плуатацию автомобиля другими способами.
ПРЕДУПРЕЖДЕНИЯ!
Любой ненадежно прикрепленный,
поврежденный, сложенный или много-
слойный напольный коврик, или пов-
режденные крепления напольного ков-
рика могут привести к тому, что ваш
напольный коврик помешает движе-
нию педали акселератора, тормоза или
сцепления и приведет к потере конт-
роля над автомобилем. Для предо-
твращения серьезных или даже смер-
тельных травм:
• ВСЕГДА надежно прикрепляйте
напольный коврик с помощью специ-
альных креплений. НЕ кладите наполь-
ный коврик вверх дном и не поворачи-
вайте его. Регулярно проверяйте, что
напольный коврик надежно закреплен,
слегка потянув за его край.
• Перед укладкой любых напольных
ковриков ОБЯЗАТЕЛЬНО ВЫТА-
ЩИТЕ ИЗ АВТОМОБИЛЯ ИМЕЮЩИ-
ЕСЯ НАПОЛЬНЫЕ КОВРИКИ
.
НИКОГДА не закрепляйте и не кла-
дите дополнительный напольный
БЕЗОПАСНОСТЬ
174
Page 177 of 452

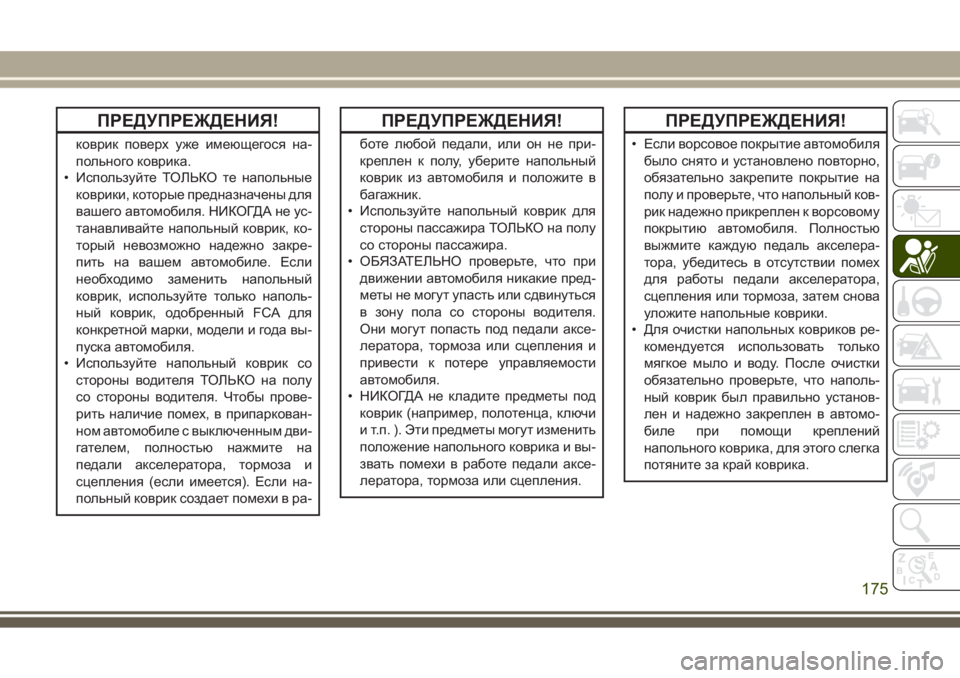

ПРЕДУПРЕЖДЕНИЯ!
коврик поверх уже имеющегося на-
польного коврика.
• Используйте ТОЛЬКО те напольные
коврики, которые предназначены для
вашего автомобиля. НИКОГДА не ус-
танавливайте напольный коврик, ко-
торый невозможно надежно закре-
пить на вашем автомобиле. Если
необходимо заменить напольный
коврик, используйте только наполь-
ный коврик, одобренный FCA для
конкретной марки, модели и года вы-
пуска автомобиля.
• Используйте напольный коврик со
стороны водителя ТОЛЬКО на полу
со стороны водителя. Чтобы прове-
рить наличие помех, в припаркован-
ном автомобиле с выключенным дви-
гателем, полностью нажмите на
педали акселератора, тормоза и
сцепления (если имеется). Если на-
польный коврик создает помехи в ра-
ПРЕДУПРЕЖДЕНИЯ!
боте любой педали, или он не при-
креплен к полу, уберите напольный
коврик из автомобиля и положите в
багажник.
• Используйте напольный коврик для
стороны пассажира ТОЛЬКО на полу
со стороны пассажира.
• ОБЯЗАТЕЛЬНО проверьте, что при
движении автомобиля никакие пред-
меты не могут упасть или сдвинуться
в зону пола со стороны водителя.
Они могут попасть под педали аксе-
лератора, тормоза или сцепления и
привести к потере управляемости
автомобиля.
• НИКОГДА не кладите предметы под
коврик (например, полотенца, ключи
и т.п. ). Эти предметы могут изменить
положение напольного коврика и вы-
звать помехи в работе педали аксе-
лератора, тормоза или сцепления.
ПРЕДУПРЕЖДЕНИЯ!
• Если ворсовое покрытие автомобиля
было снято и установлено повторно,
обязательно закрепите покрытие на
полу и проверьте, что напольный ков-
рик надежно прикреплен к ворсовому
покрытию автомобиля. Полностью
выжмите каждую педаль акселера-
тора, убедитесь в отсутствии помех
для работы педали акселератора,
сцепления или тормоза, затем снова
уложите напольные коврики.
• Для очистки напольных ковриков ре-
комендуется использовать только
мягкое мыло и воду. После очистки
обязательно проверьте, что наполь-
ный коврик был правильно установ-
лен и надежно закреплен в автомо-
биле при помощи креплений
напольного коврика, для этого слегка
потяните за край коврика.
175
Page 178 of 452

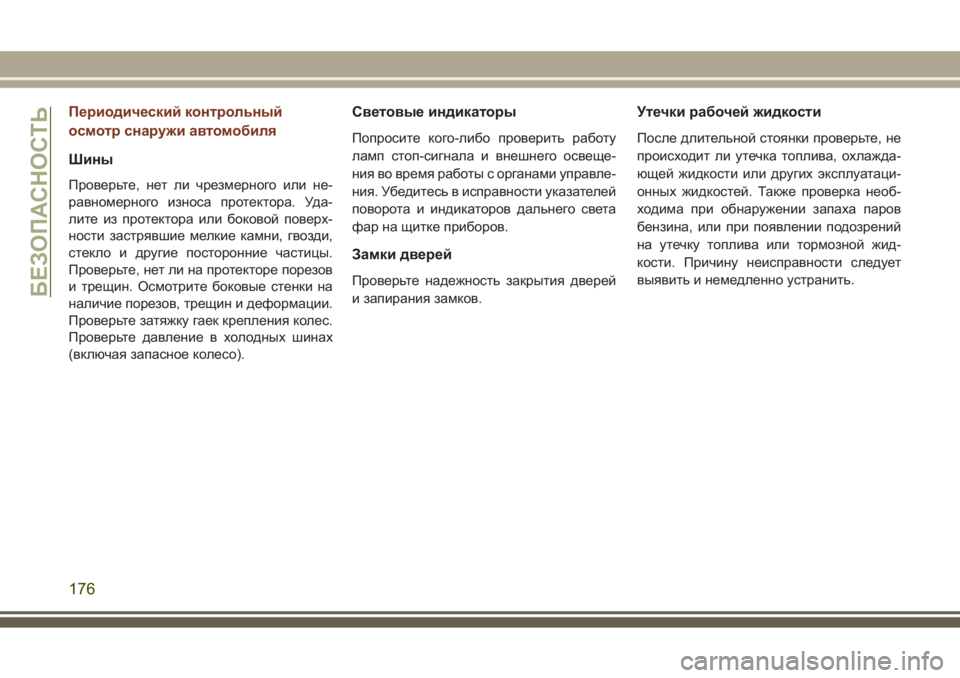

Периодический контрольный
осмотр снаружи автомобиля
Шины
Проверьте, нет ли чрезмерного или не-
равномерного износа протектора. Уда-
лите из протектора или боковой поверх-
ности застрявшие мелкие камни, гвозди,
стекло и другие посторонние частицы.
Проверьте, нет ли на протекторе порезов
и трещин. Осмотрите боковые стенки на
наличие порезов, трещин и деформации.
Проверьте затяжку гаек крепления колес.
Проверьте давление в холодных шинах
(включая запасное колесо).
Световые индикаторы
Попросите кого-либо проверить работу
ламп стоп-сигнала и внешнего освеще-
ния во время работы с органами управле-
ния. Убедитесь в исправности указателей
поворота и индикаторов дальнего света
фар на щитке приборов.
Замки дверей
Проверьте надежность закрытия дверей
и запирания замков.
Утечки рабочей жидкости
После длительной стоянки проверьте, не
происходит ли утечка топлива, охлажда-
ющей жидкости или других эксплуатаци-
онных жидкостей. Также проверка необ-
ходима при обнаружении запаха паров
бензина, или при появлении подозрений
на утечку топлива или тормозной жид-
кости. Причину неисправности следует
выявить и немедленно устранить.
БЕЗОПАСНОСТЬ
176
Page 179 of 452

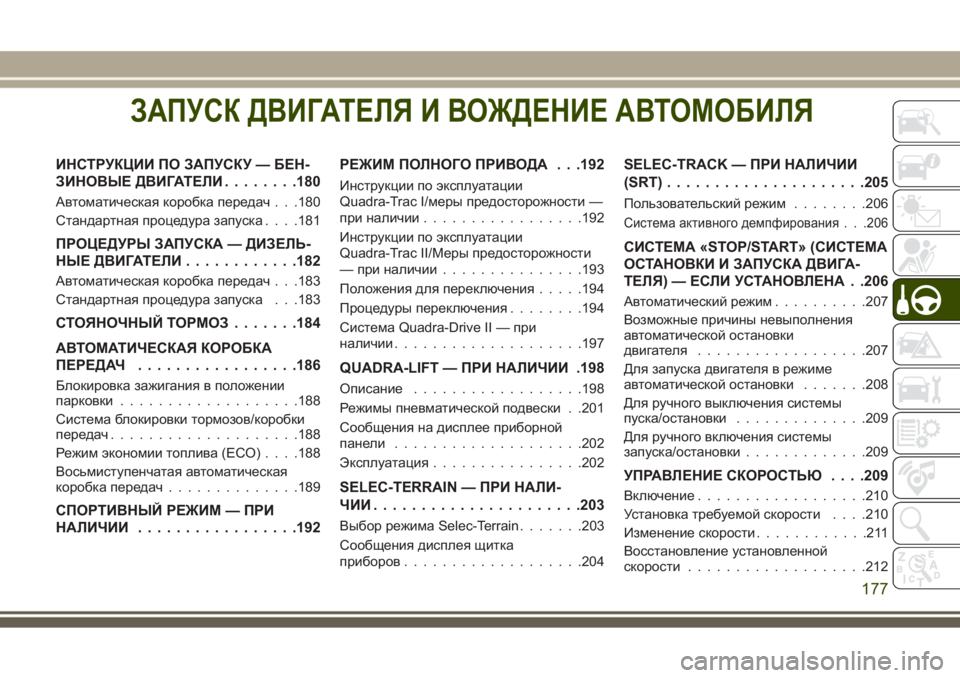

ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
ИНСТРУКЦИИ ПОЗАПУСКУ — БЕН-
ЗИНОВЫЕ ДВИГАТЕЛИ........180
Автоматическая коробка передач . . .180
Стандартная процедура запуска. . . .181
ПРОЦЕДУРЫ ЗАПУСКА — ДИЗЕЛЬ-
НЫЕ ДВИГАТЕЛИ............182
Автоматическая коробка передач . . .183
Стандартная процедура запуска . . .183
СТОЯНОЧНЫЙ ТОРМОЗ.......184
АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ.................186
Блокировка зажигания в положении
парковки...................188
Система блокировки тормозов/коробки
передач....................188
Режим экономии топлива (ECO). . . .188
Восьмиступенчатая автоматическая
коробка передач..............189
СПОРТИВНЫЙ РЕЖИМ — ПРИ
НАЛИЧИИ.................192РЕЖИМ ПОЛНОГО ПРИВОДА . . .192
Инструкции по эксплуатации
Quadra-Trac I/меры предосторожности —
при наличии.................192
Инструкции по эксплуатации
Quadra-Trac II/Меры предосторожности
— при наличии...............193
Положения для переключения.....194
Процедуры переключения........194
Система Quadra-Drive II — при
наличии....................197
QUADRA-LIFT — ПРИ НАЛИЧИИ .198
Описание..................198
Режимы пневматической подвески . .201
Сообщения на дисплее приборной
панели....................202
Эксплуатация................202
SELEC-TERRAIN — ПРИ НАЛИ-
ЧИИ......................203
Выбор режима Selec-Terrain.......203
Сообщения дисплея щитка
приборов...................204
SELEC-TRACK — ПРИ НАЛИЧИИ
(SRT).....................205
Пользовательский режим........206
Система активного демпфирования . . .206
СИСТЕМА «STOP/START» (СИСТЕМА
ОСТАНОВКИ И ЗАПУСКА ДВИГА-
ТЕЛЯ) — ЕСЛИ УСТАНОВЛЕНА . .206
Автоматический режим..........207
Возможные причины невыполнения
автоматической остановки
двигателя ..................207
Для запуска двигателя в режиме
автоматической остановки.......208
Для ручного выключения системы
пуска/остановки..............209
Для ручного включения системы
запуска/остановки.............209
УПРАВЛЕНИЕ СКОРОСТЬЮ. . . .209
Включение..................210
Установка требуемой скорости. . . .210
Изменение скорости............211
Восстановление установленной
скорости...................212
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
177
Page 180 of 452

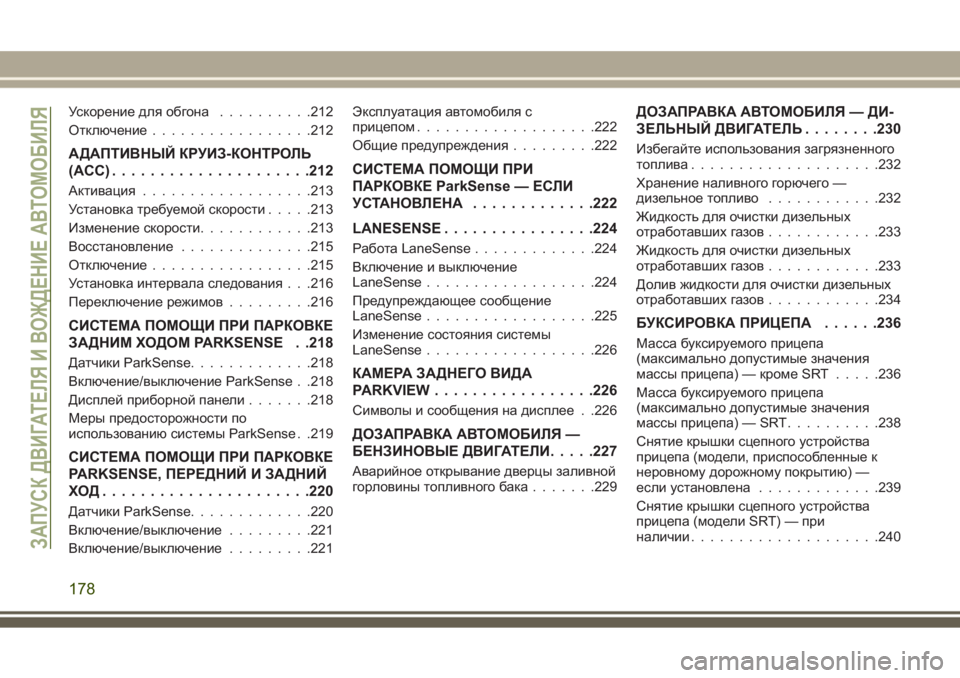

Ускорение для обгона..........212
Отключение.................212
АДАПТИВНЫЙ КРУИЗ-КОНТРОЛЬ
(ACC).....................212
Активация..................213
Установка требуемой скорости.....213
Изменение скорости............213
Восстановление..............215
Отключение.................215
Установка интервала следования . . .216
Переключение режимов.........216
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ
ЗАДНИМ ХОДОМ PARKSENSE . .218
Датчики ParkSense.............218
Включение/выключение ParkSense . .218
Дисплей приборной панели.......218
Меры предосторожности по
использованию системы ParkSense . .219
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ
PARKSENSE, ПЕРЕДНИЙ И ЗАДНИЙ
ХОД......................220
Датчики ParkSense.............220
Включение/выключение.........221
Включение/выключение.........221Эксплуатация автомобиля с
прицепом...................222
Общие предупреждения.........222
СИСТЕМА ПОМОЩИ ПРИ
ПАРКОВКЕ ParkSense — ЕСЛИ
УСТАНОВЛЕНА.............222
LANESENSE................224
Работа LaneSense.............224
Включение и выключение
LaneSense..................224
Предупреждающее сообщение
LaneSense..................225
Изменение состояния системы
LaneSense..................226
КАМЕРА ЗАДНЕГОВИДА
PARKVIEW.................226
Символы и сообщения на дисплее . .226
ДОЗАПРАВКА АВТОМОБИЛЯ —
БЕНЗИНОВЫЕ ДВИГАТЕЛИ.....227
Аварийное открывание дверцы заливной
горловины топливного бака.......229
ДОЗАПРАВКА АВТОМОБИЛЯ — ДИ-
ЗЕЛЬНЫЙ ДВИГАТЕЛЬ........230
Избегайте использования загрязненного
топлива....................232
Хранение наливного горючего —
дизельное топливо............232
Жидкость для очистки дизельных
отработавших газов............233
Жидкость для очистки дизельных
отработавших газов............233
Долив жидкости для очистки дизельных
отработавших газов............234
БУКСИРОВКА ПРИЦЕПА......236
Масса буксируемого прицепа
(максимально допустимые значения
массы прицепа) — кроме SRT.....236
Масса буксируемого прицепа
(максимально допустимые значения
массы прицепа) — SRT..........238
Снятие крышки сцепного устройства
прицепа (модели, приспособленные к
неровному дорожному покрытию) —
если установлена.............239
Снятие крышки сцепного устройства
прицепа (модели SRT) — при
наличии....................240
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
178
