5. Вытяните лампу, чтобы вынуть ее из
патрона.
6. Замените лампу, установите патрон и
установите лампу в сборе на место.
Задний фонарь, установленный на
двери багажного отделения
1.Поднимите дверь багажного отделения.
2. С помощью подходящего инструмента
приподнимите нижнюю часть обли-
цовки от двери багажного отделения.3. Продолжайте снимать обшивку.
4. Отсоедините два фонаря внутренней
панели.
5. Теперь можно увидеть задние фонари.
Поверните патрон(ы) против часовой
стрелки.

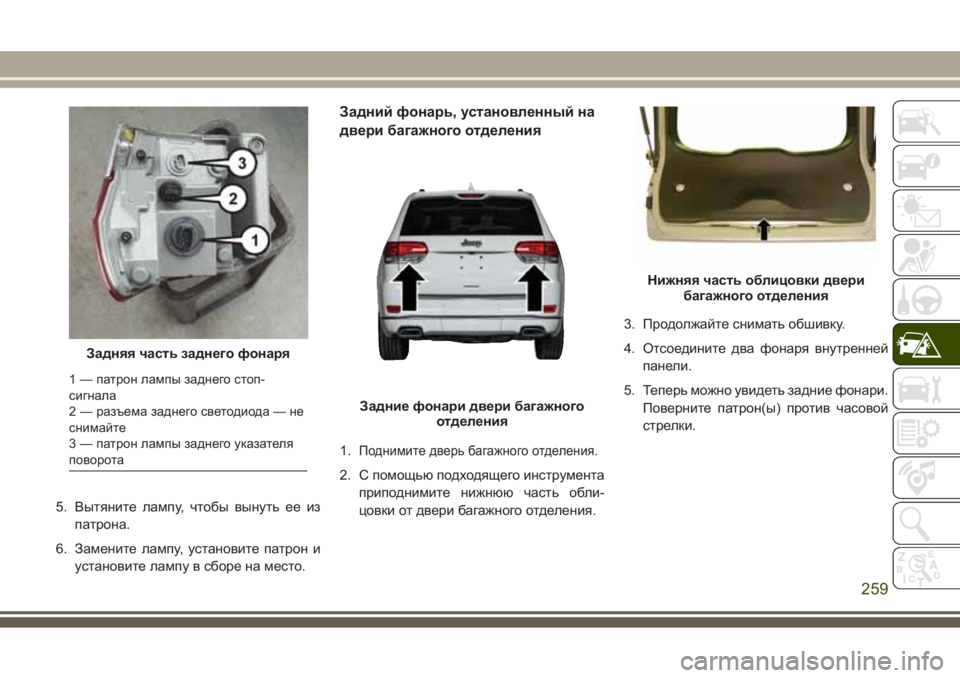

Задняя часть заднего фонаря
1 — патрон лампы заднего стоп-
сигнала
2 — разъема заднего светодиода — не
снимайте
3 — патрон лампы заднего указателя
поворота
Задние фонари двери багажного
отделения
Нижняя часть облицовки двери
багажного отделения
259

6. Снимите/замените лампу(ы).
7. Установите патрон(ы) на место.
8.
Установите обшивку двери багажного от-
деления в порядке, обратном снятию.
Устанавливаемый на заднюю обли-
цовку противотуманный фонарь
1.С помощью фибрового стержня или плос-
кой отвертки осторожно отделите внут-
реннюю кромку фонаря от облицовки.
2. Извлеките фонарь из отверстия в об-
лицовке.
3. Поверните патрон против часовой
стрелки.
4. Замените лампу.
5. Установите патрон.
6. Вставьте фонарь внутренней сторо-
ной в отверстие обшивки.
7. Вворачивайте фонарь до фиксации.
Центральный верхний стоп-сигнал
(CHMSL)
Центральный верхний стоп-сигнал пред-
ставляет собой светодиодную лампу. Тех-
ническое обслуживание у официального
дилера.

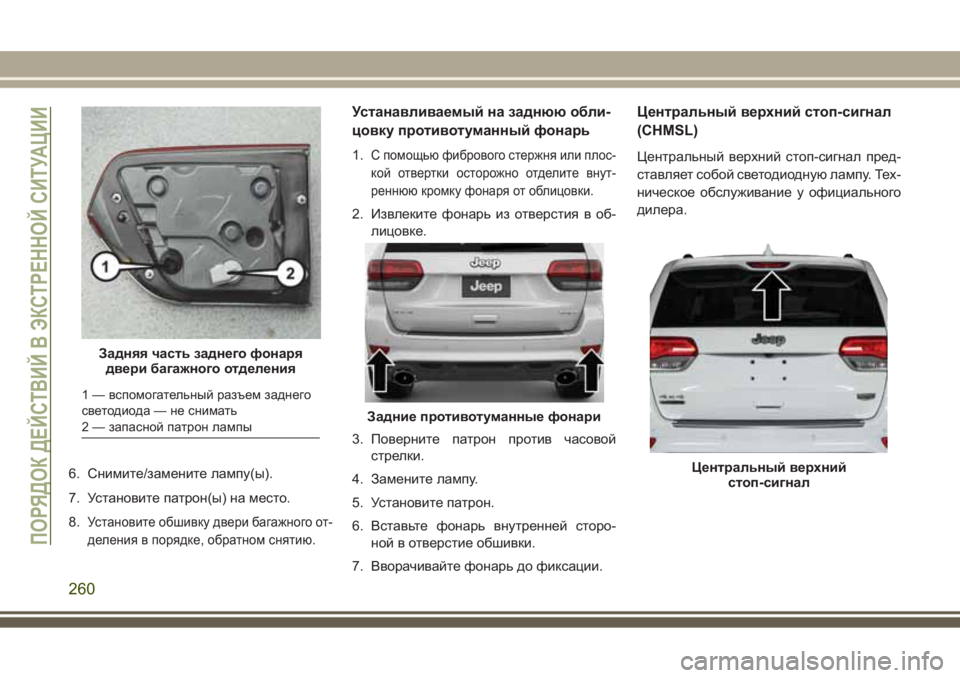

Задняя часть заднего фонаря
двери багажного отделения
1 — вспомогательный разъем заднего
светодиода — не снимать
2 — запасной патрон лампы
Задние противотуманные фонари
Центральный верхний
стоп-сигнал
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
260

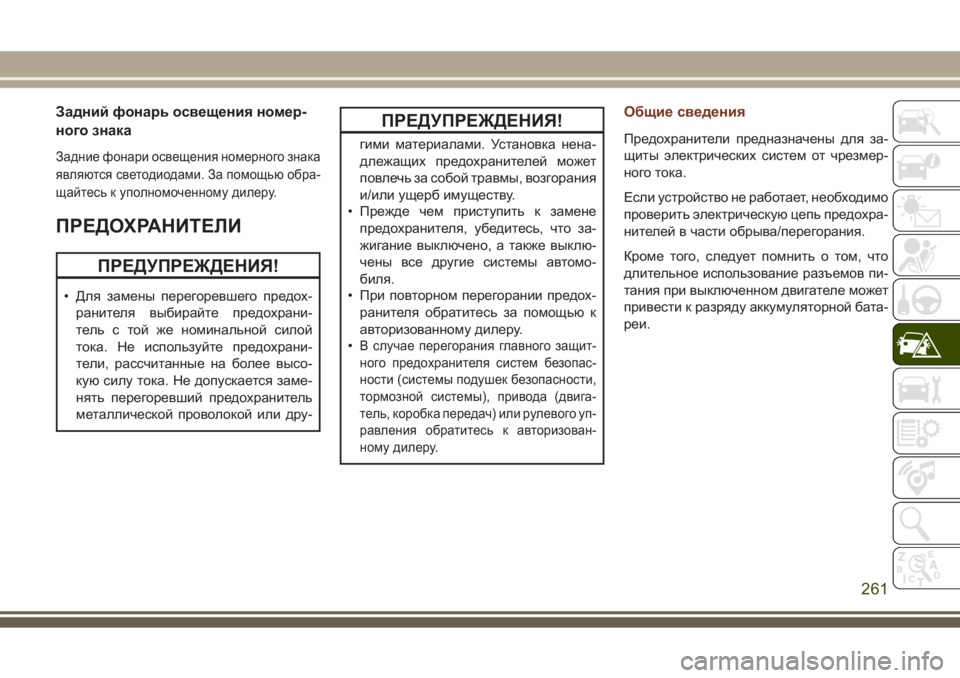

Задний фонарь освещения номер-
ного знака
Задние фонари освещения номерного знака
являются светодиодами. За помощью обра-
щайтесь к уполномоченному дилеру.
ПРЕДОХРАНИТЕЛИ
ПРЕДУПРЕЖДЕНИЯ!
• Для замены перегоревшего предох-
ранителя выбирайте предохрани-
тель с той же номинальной силой
тока. Не используйте предохрани-
тели, рассчитанные на более высо-
кую силу тока. Не допускается заме-
нять перегоревший предохранитель
металлической проволокой или дру-
ПРЕДУПРЕЖДЕНИЯ!
гими материалами. Установка нена-
длежащих предохранителей может
повлечь за собой травмы, возгорания
и/или ущерб имуществу.
• Прежде чем приступить к замене
предохранителя, убедитесь, что за-
жигание выключено, а также выклю-
чены все другие системы автомо-
биля.
• При повторном перегорании предох-
ранителя обратитесь за помощью к
авторизованному дилеру.
•
В случае перегорания главного защит-
ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, коробка передач) или рулевого уп-
равления обратитесь к авторизован-
ному дилеру.
Общие сведения
Предохранители предназначены для за-
щиты электрических систем от чрезмер-
ного тока.
Если устройство не работает, необходимо
проверить электрическую цепь предохра-
нителей в части обрыва/перегорания.
Кроме того, следует помнить о том, что
длительное использование разъемов пи-
тания при выключенном двигателе может
привести к разряду аккумуляторной бата-
реи.
261

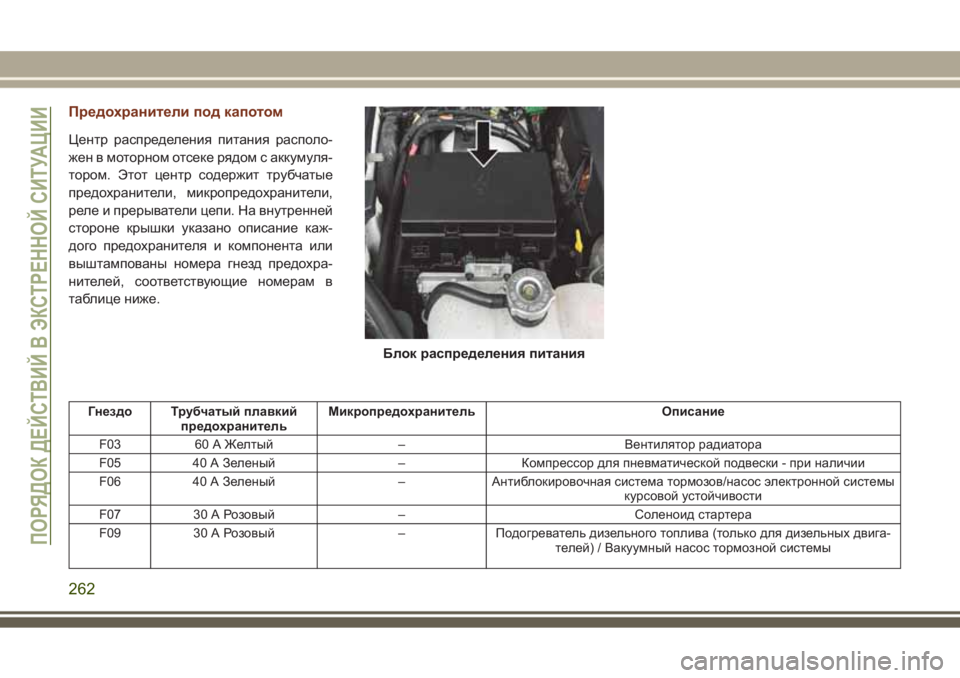

Предохранители под капотом
Центр распределения питания располо-
жен в моторном отсеке рядом с аккумуля-
тором. Этот центр содержит трубчатые
предохранители, микропредохранители,
реле и прерыватели цепи. На внутренней
стороне крышки указано описание каж-
дого предохранителя и компонента или
выштампованы номера гнезд предохра-
нителей, соответствующие номерам в
таблице ниже.
Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F03 60 А Желтый – Вентилятор радиатора
F05 40 А Зеленый – Компрессор для пневматической подвески - при наличии
F06 40 А Зеленый – Антиблокировочная система тормозов/насос электронной системы
курсовой устойчивости
F07 30 А Розовый – Соленоид стартера
F09 30 А Розовый – Подогреватель дизельного топлива (только для дизельных двига-
телей) / Вакуумный насос тормозной системы
Блок распределения питания
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
262

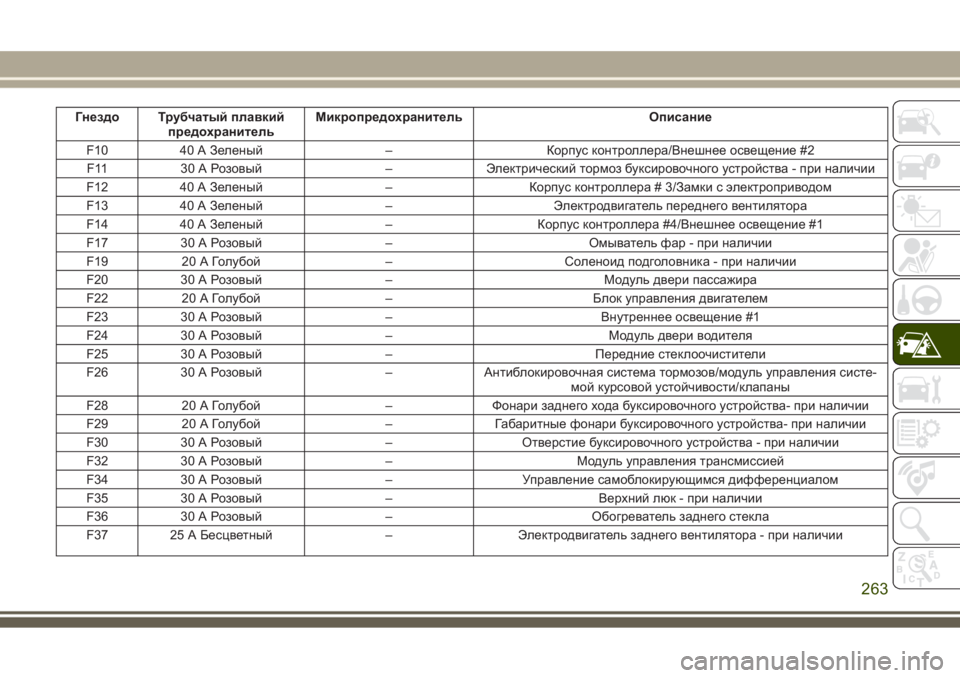

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F10 40 А Зеленый – Корпус контроллера/Внешнее освещение #2
F11 30 А Розовый – Электрический тормоз буксировочного устройства - при наличии
F12 40 А Зеленый – Корпус контроллера # 3/Замки с электроприводом
F13 40 А Зеленый – Электродвигатель переднего вентилятора
F14 40 А Зеленый – Корпус контроллера #4/Внешнее освещение #1
F17 30 А Розовый – Омыватель фар - при наличии
F19 20 А Голубой – Соленоид подголовника - при наличии
F20 30 А Розовый – Модуль двери пассажира
F22 20 А Голубой – Блок управления двигателем
F23 30 А Розовый – Внутреннее освещение #1
F24 30 А Розовый – Модуль двери водителя
F25 30 А Розовый – Передние стеклоочистители
F26 30 А Розовый – Антиблокировочная система тормозов/модуль управления систе-
мой курсовой устойчивости/клапаны
F28 20 А Голубой – Фонари заднего хода буксировочного устройства- при наличии
F29 20 А Голубой – Габаритные фонари буксировочного устройства- при наличии
F30 30 А Розовый – Отверстие буксировочного устройства - при наличии
F32 30 А Розовый – Модуль управления трансмиссией
F34 30 А Розовый – Управление самоблокирующимся дифференциалом
F35 30 А Розовый – Верхний люк - при наличии
F36 30 А Розовый – Обогреватель заднего стекла
F37 25 А Бесцветный – Электродвигатель заднего вентилятора - при наличии
263

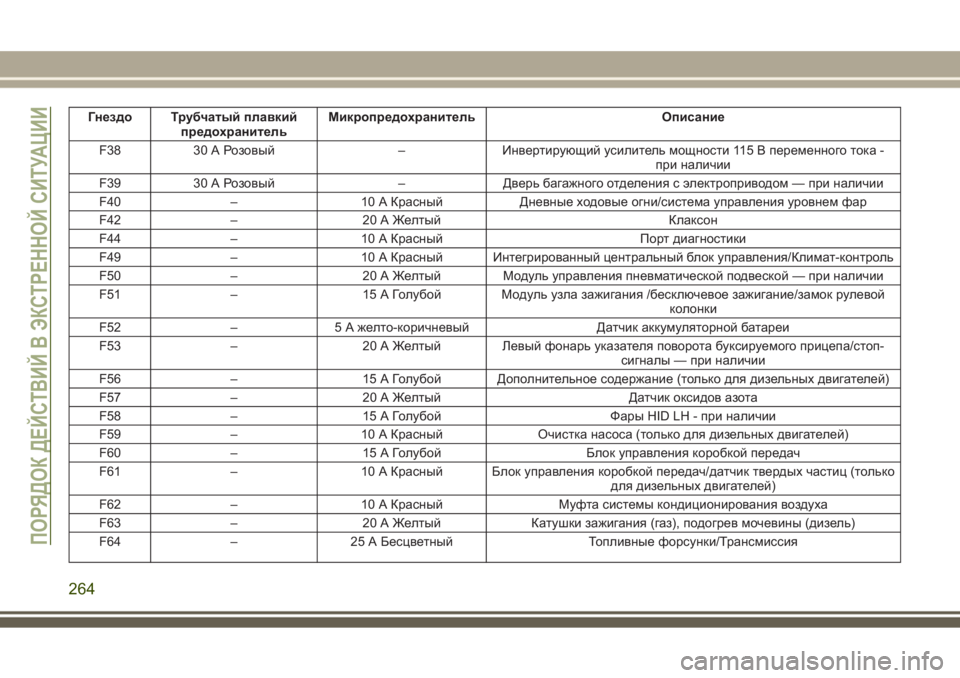

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F38 30 А Розовый – Инвертирующий усилитель мощности 115 В переменного тока -
при наличии
F39 30 А Розовый – Дверь багажного отделения с электроприводом — при наличии
F40 – 10 А Красный Дневные ходовые огни/система управления уровнем фар
F42 – 20 А Желтый Клаксон
F44 – 10 А Красный Порт диагностики
F49 – 10 А Красный Интегрированный центральный блок управления/Климат-контроль
F50 – 20 А Желтый Модуль управления пневматической подвеской — при наличии
F51 – 15 А Голубой Модуль узла зажигания /бесключевое зажигание/замок рулевой
колонки
F52 – 5 А желто-коричневый Датчик аккумуляторной батареи
F53 – 20 А Желтый Левый фонарь указателя поворота буксируемого прицепа/стоп-
сигналы — при наличии
F56 – 15 А Голубой Дополнительное содержание (только для дизельных двигателей)
F57 – 20 А Желтый Датчик оксидов азота
F58 – 15 А Голубой Фары HID LH - при наличии
F59 – 10 А Красный Очистка насоса (только для дизельных двигателей)
F60 – 15 А Голубой Блок управления коробкой передач
F61 – 10 А Красный Блок управления коробкой передач/датчик твердых частиц (только
для дизельных двигателей)
F62 – 10 А Красный Муфта системы кондиционирования воздуха
F63 – 20 А Желтый Катушки зажигания (газ), подогрев мочевины (дизель)
F64 – 25 А Бесцветный Топливные форсунки/Трансмиссия
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
264

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание

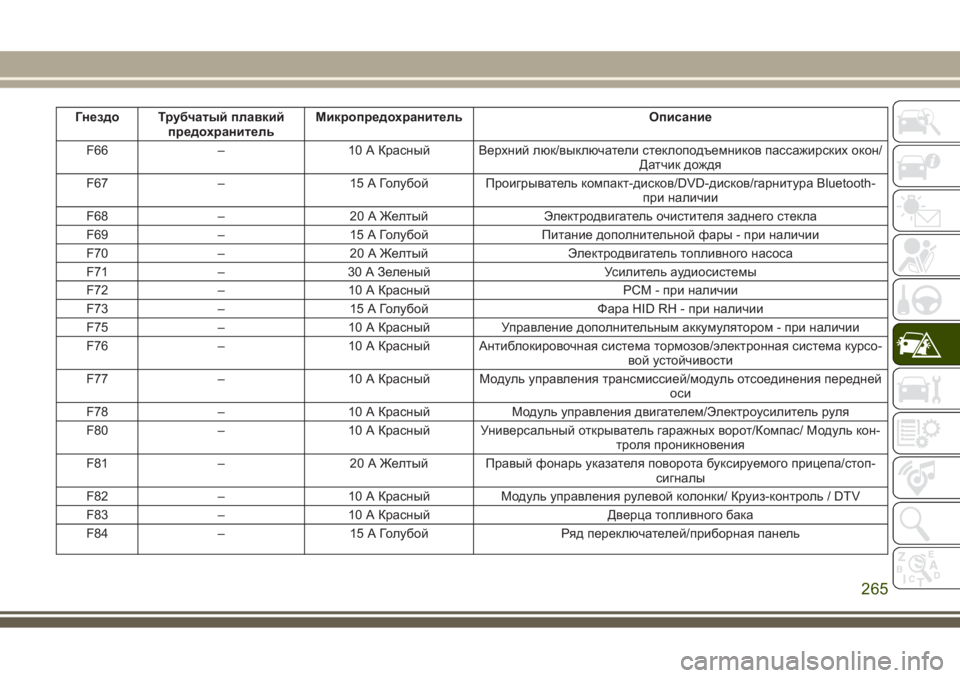

F66 – 10 А Красный Верхний люк/выключатели стеклоподъемников пассажирских окон/
Датчик дождя
F67 – 15 А Голубой Проигрыватель компакт-дисков/DVD-дисков/гарнитура Bluetooth-
при наличии
F68 – 20 А Желтый Электродвигатель очистителя заднего стекла
F69 – 15 А Голубой Питание дополнительной фары - при наличии
F70 – 20 А Желтый Электродвигатель топливного насоса
F71 – 30 А Зеленый Усилитель аудиосистемы
F72 – 10 А Красный PCM - при наличии
F73 – 15 А Голубой Фара HID RH - при наличии
F75 – 10 А Красный Управление дополнительным аккумулятором - при наличии
F76 – 10 А Красный Антиблокировочная система тормозов/электронная система курсо-
вой устойчивости
F77 – 10 А Красный Модуль управления трансмиссией/модуль отсоединения передней
оси
F78 – 10 А Красный Модуль управления двигателем/Электроусилитель руля
F80 – 10 А Красный Универсальный открыватель гаражных ворот/Компас/ Модуль кон-
троля проникновения
F81 – 20 А Желтый Правый фонарь указателя поворота буксируемого прицепа/стоп-
сигналы
F82 – 10 А Красный Модуль управления рулевой колонки/ Круиз-контроль / DTV
F83 – 10 А Красный Дверца топливного бака
F84 – 15 А Голубой Ряд переключателей/приборная панель
265

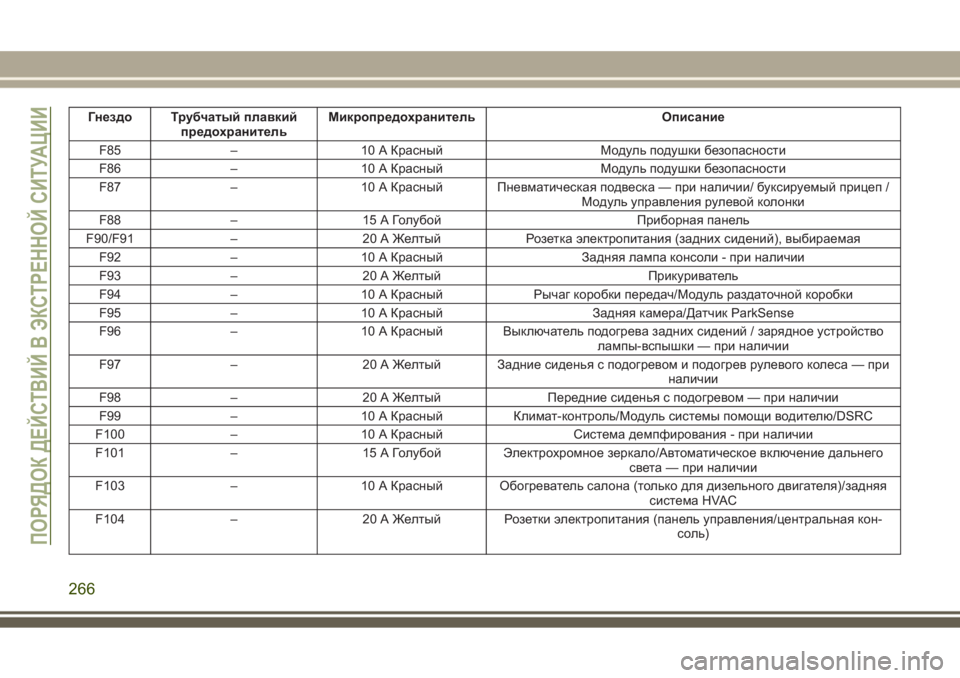

Гнездо Трубчатый плавкий
предохранительМикропредохранитель Описание
F85 – 10 А Красный Модуль подушки безопасности
F86 – 10 А Красный Модуль подушки безопасности
F87 – 10 А Красный Пневматическая подвеска — при наличии/ буксируемый прицеп /
Модуль управления рулевой колонки
F88 – 15 А Голубой Приборная панель
F90/F91 – 20 А Желтый Розетка электропитания (задних сидений), выбираемая
F92 – 10 А Красный Задняя лампа консоли - при наличии
F93 – 20 А Желтый Прикуриватель
F94 – 10 А Красный Рычаг коробки передач/Модуль раздаточной коробки
F95 – 10 А Красный Задняя камера/Датчик ParkSense
F96 – 10 А Красный Выключатель подогрева задних сидений / зарядное устройство
лампы-вспышки — при наличии
F97 – 20 А Желтый Задние сиденья с подогревом и подогрев рулевого колеса — при
наличии
F98 – 20 А Желтый Передние сиденья с подогревом — при наличии
F99 – 10 А Красный Климат-контроль/Модуль системы помощи водителю/DSRC
F100 – 10 А Красный Система демпфирования - при наличии
F101 – 15 А Голубой Электрохромное зеркало/Автоматическое включение дальнего
света — при наличии
F103 – 10 А Красный Обогреватель салона (только для дизельного двигателя)/задняя
система HVAC
F104 – 20 А Желтый Розетки электропитания (панель управления/центральная кон-
соль)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
266

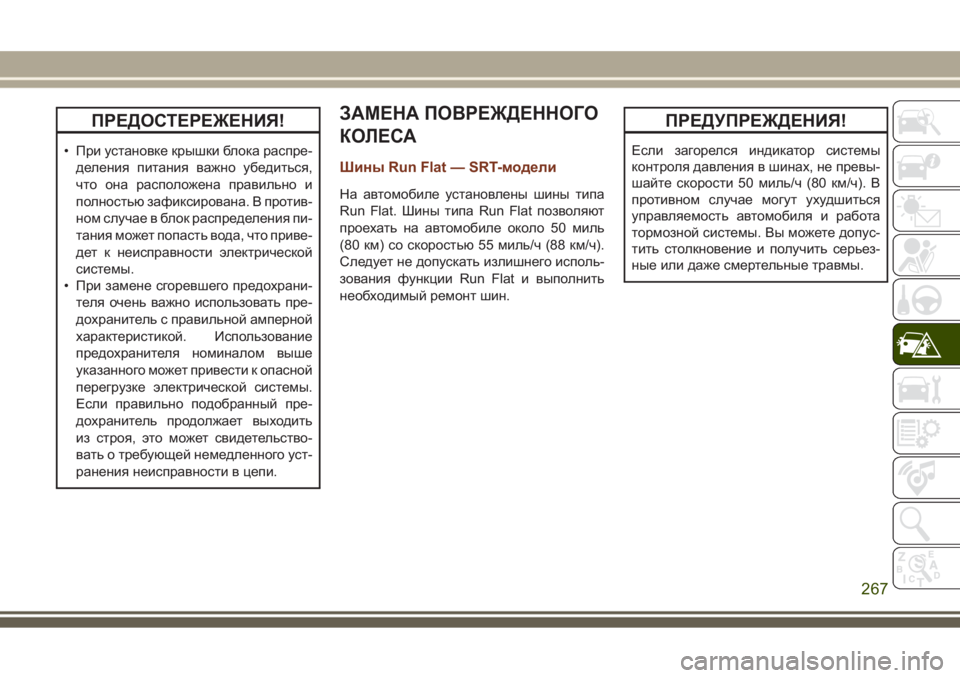

ПРЕДОСТЕРЕЖЕНИЯ!
• При установке крышки блока распре-
деления питания важно убедиться,
что она расположена правильно и
полностью зафиксирована. В против-
ном случае в блок распределения пи-
тания может попасть вода, что приве-
дет к неисправности электрической
системы.
• При замене сгоревшего предохрани-
теля очень важно использовать пре-
дохранитель с правильной амперной
характеристикой. Использование
предохранителя номиналом выше
указанного может привести к опасной
перегрузке электрической системы.
Если правильно подобранный пре-
дохранитель продолжает выходить
из строя, это может свидетельство-
вать о требующей немедленного уст-
ранения неисправности в цепи.
ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА
Шины Run Flat — SRT-модели
На автомобиле установлены шины типа
Run Flat. Шины типа Run Flat позволяют
проехать на автомобиле около 50 миль
(80 км) со скоростью 55 миль/ч (88 км/ч).
Следует не допускать излишнего исполь-
зования функции Run Flat и выполнить
необходимый ремонт шин.
ПРЕДУПРЕЖДЕНИЯ!
Если загорелся индикатор системы
контроля давления в шинах, не превы-
шайте скорости 50 миль/ч (80 км/ч). В
противном случае могут ухудшиться
управляемость автомобиля и работа
тормозной системы. Вы можете допус-
тить столкновение и получить серьез-
ные или даже смертельные травмы.
267

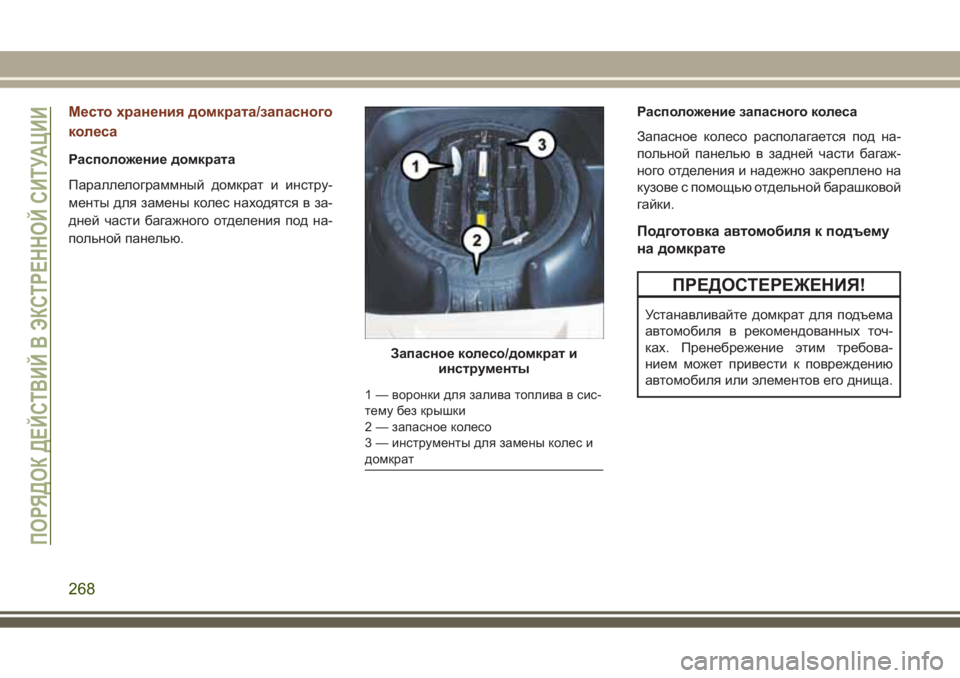

Место хранения домкрата/запасного
колеса
Расположение домкрата
Параллелограммный домкрат и инстру-
менты для замены колес находятся в за-
дней части багажного отделения под на-
польной панелью.Расположение запасного колеса
Запасное колесо располагается под на-
польной панелью в задней части багаж-
ного отделения и надежно закреплено на
кузове с помощью отдельной барашковой
гайки.
Подготовка автомобиля к подъему
на домкрате
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат для подъема
автомобиля в рекомендованных точ-
ках. Пренебрежение этим требова-
нием может привести к повреждению
автомобиля или элементов его днища.
Запасное колесо/домкрат и
инструменты
1 — воронки для залива топлива в сис-
тему без крышки
2 — запасное колесо
3 — инструменты для замены колес и
домкрат
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
268
