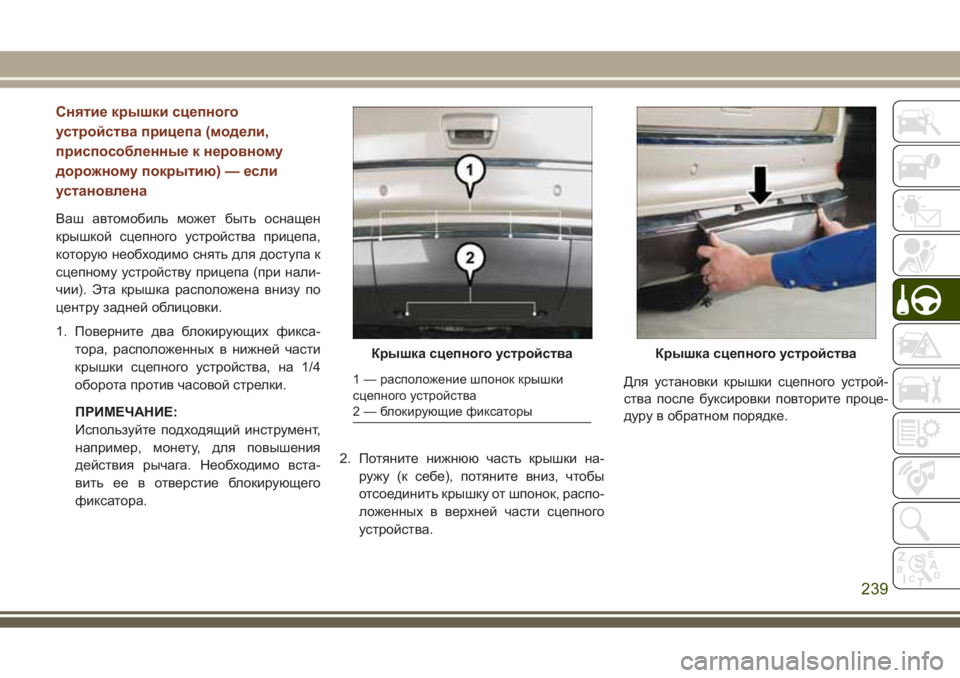

Снятие крышки сцепного
устройства прицепа (модели,
приспособленные к неровному
дорожному покрытию) — если
установлена
Ваш автомобиль может быть оснащен
крышкой сцепного устройства прицепа,
которую необходимо снять для доступа к
сцепному устройству прицепа (при нали-
чии). Эта крышка расположена внизу по
центру задней облицовки.
1. Поверните два блокирующих фикса-
тора, расположенных в нижней части
крышки сцепного устройства, на 1/4
оборота против часовой стрелки.
ПРИМЕЧАНИЕ:
Используйте подходящий инструмент,
например, монету, для повышения
действия рычага. Необходимо вста-
вить ее в отверстие блокирующего
фиксатора.2. Потяните нижнюю часть крышки на-
ружу (к себе), потяните вниз, чтобы
отсоединить крышку от шпонок, распо-
ложенных в верхней части сцепного
устройства.Для установки крышки сцепного устрой-
ства после буксировки повторите проце-
дуру в обратном порядке.
Крышка сцепного устройства
1 — расположение шпонок крышки
сцепного устройства
2 — блокирующие фиксаторы
Крышка сцепного устройства
239
Page 242 of 452

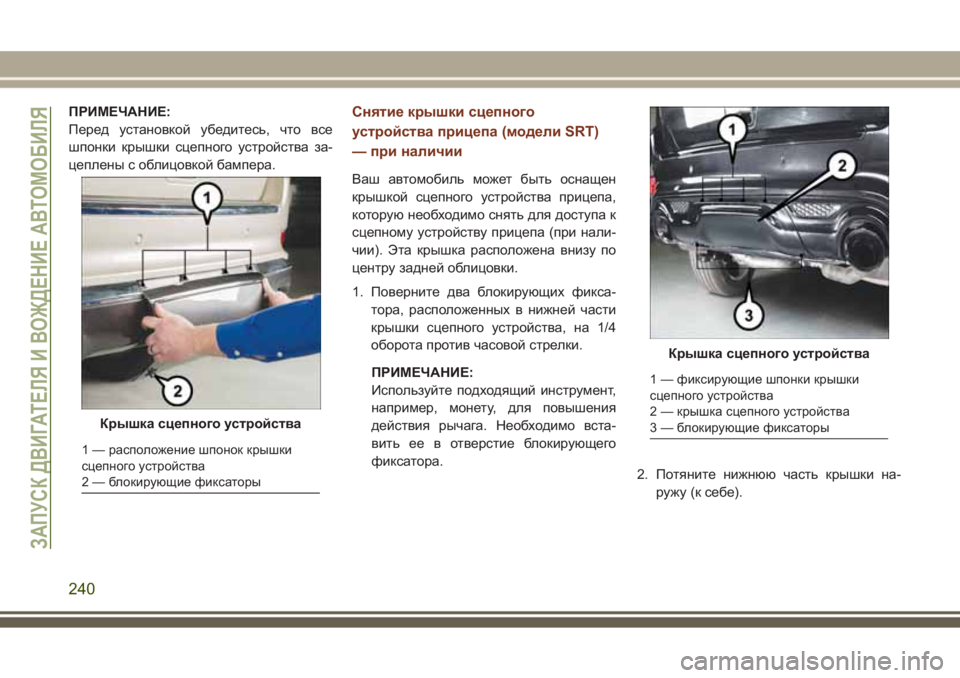

ПРИМЕЧАНИЕ:
Перед установкой убедитесь, что все
шпонки крышки сцепного устройства за-
цеплены с облицовкой бампера.Снятие крышки сцепного
устройства прицепа (модели SRT)
— при наличии
Ваш автомобиль может быть оснащен
крышкой сцепного устройства прицепа,
которую необходимо снять для доступа к
сцепному устройству прицепа (при нали-
чии). Эта крышка расположена внизу по
центру задней облицовки.
1. Поверните два блокирующих фикса-
тора, расположенных в нижней части
крышки сцепного устройства, на 1/4
оборота против часовой стрелки.
ПРИМЕЧАНИЕ:
Используйте подходящий инструмент,
например, монету, для повышения
действия рычага. Необходимо вста-
вить ее в отверстие блокирующего
фиксатора.
2. Потяните нижнюю часть крышки на-
ружу (к себе).
Крышка сцепного устройства
1 — расположение шпонок крышки
сцепного устройства
2 — блокирующие фиксаторы
Крышка сцепного устройства
1 — фиксирующие шпонки крышки
сцепного устройства
2 — крышка сцепного устройства
3 — блокирующие фиксаторы
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
240
Page 243 of 452

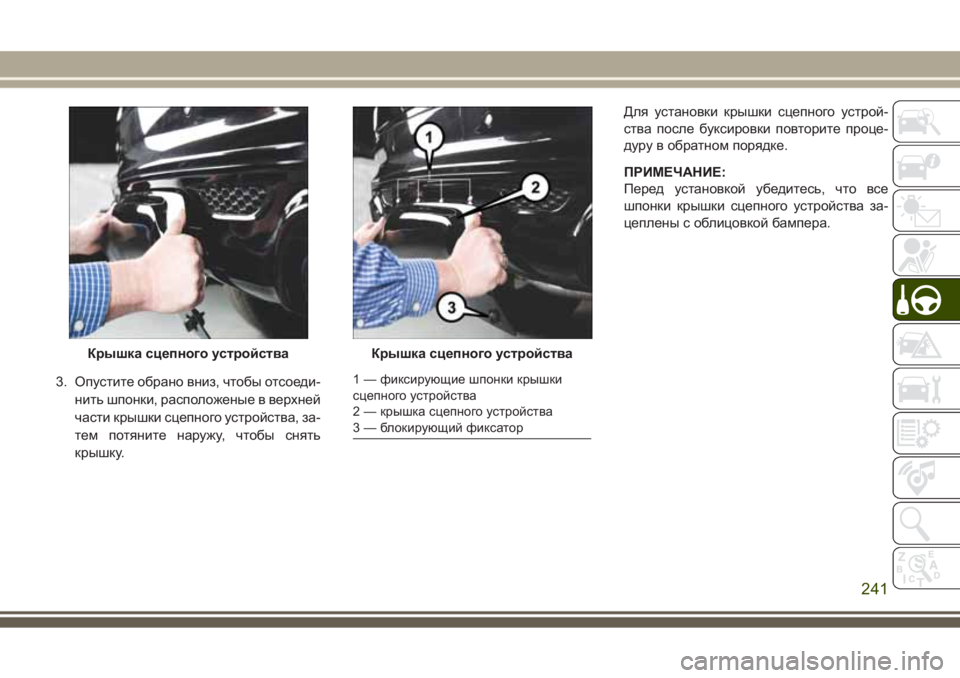

3. Опустите обрано вниз, чтобы отсоеди-
нить шпонки, расположеные в верхней
части крышки сцепного устройства, за-
тем потяните наружу, чтобы снять
крышку.Для установки крышки сцепного устрой-
ства после буксировки повторите проце-
дуру в обратном порядке.
ПРИМЕЧАНИЕ:
Перед установкой убедитесь, что все
шпонки крышки сцепного устройства за-
цеплены с облицовкой бампера.
Крышка сцепного устройстваКрышка сцепного устройства
1 — фиксирующие шпонки крышки
сцепного устройства
2 — крышка сцепного устройства
3 — блокирующий фиксатор
241
Page 244 of 452

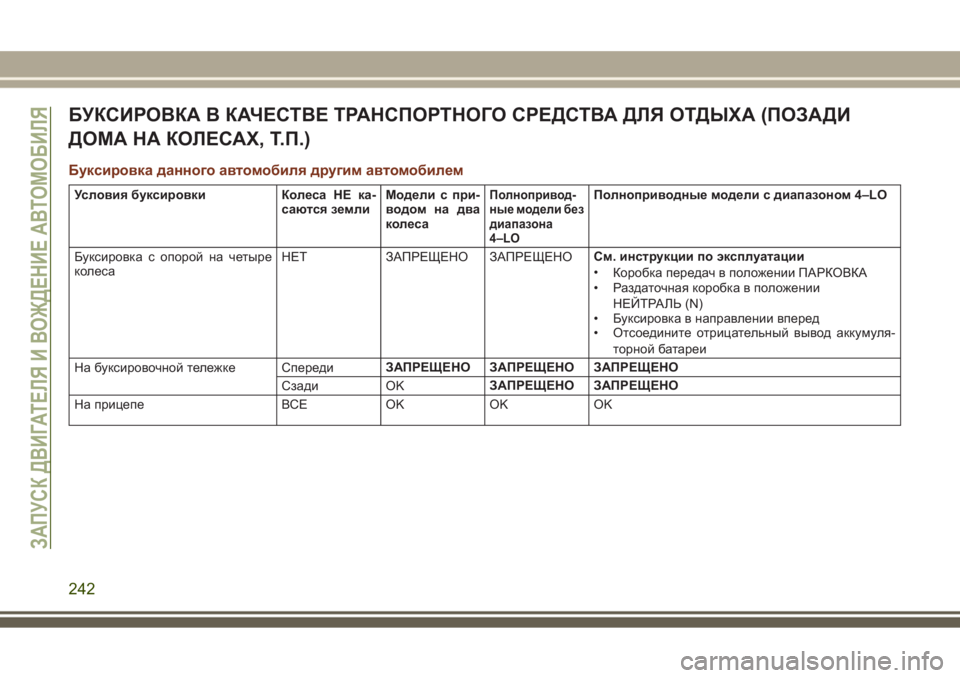

БУКСИРОВКА В КАЧЕСТВЕ ТРАНСПОРТНОГО СРЕДСТВА ДЛЯ ОТДЫХА (ПОЗАДИ
ДОМА НА КОЛЕСАХ, Т.П.)
Буксировка данного автомобиля другим автомобилем
Условия буксировки Колеса НЕ ка-
саются землиМодели с при-
водом на два
колесаПолнопривод-
ные модели без
диапазона
4–LOПолноприводные модели с диапазоном 4–LO
Буксировка с опорой на четыре
колесаНЕТ ЗАПРЕЩЕНО ЗАПРЕЩЕНОСм. инструкции по эксплуатации
•
Коробка передач в положении ПАРКОВКА
• Раздаточная коробка в положении
НЕЙТРАЛЬ (N)
• Буксировка в направлении вперед
• Отсоедините отрицательный вывод аккумуля-
торной батареи
На буксировочной тележке СпередиЗАПРЕЩЕНОЗАПРЕЩЕНОЗАПРЕЩЕНО
Сзади OKЗАПРЕЩЕНОЗАПРЕЩЕНО
На прицепе ВСЕ OK OK OK
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
242
Page 245 of 452

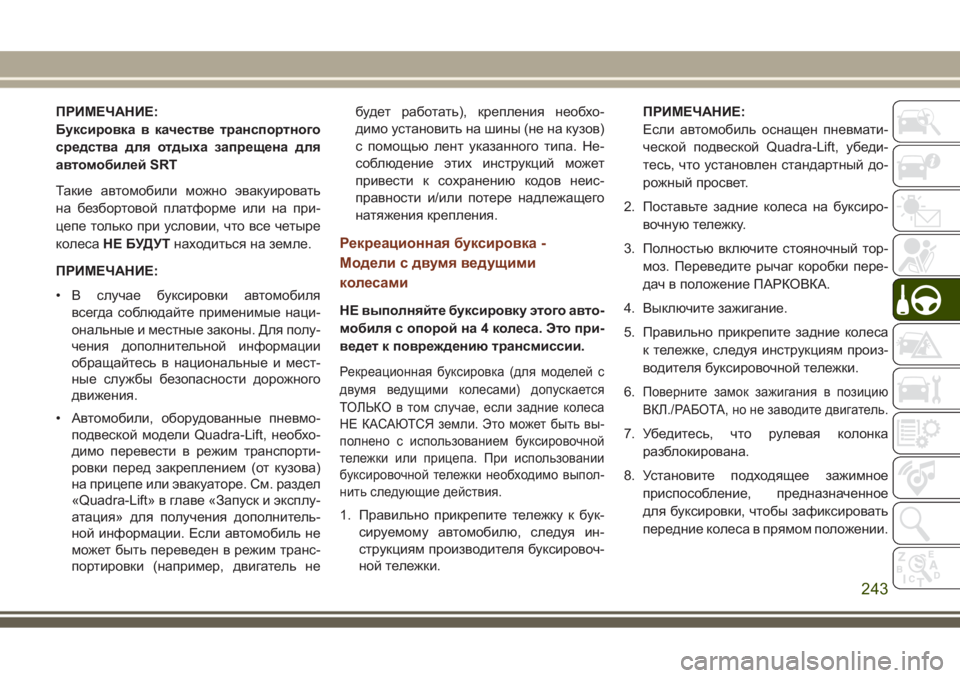

ПРИМЕЧАНИЕ:
Буксировка в качестве транспортного
средства для отдыха запрещена для
автомобилей SRT
Такие автомобили можно эвакуировать
на безбортовой платформе или на при-
цепе только при условии, что все четыре
колесаНЕ БУДУТнаходиться на земле.
ПРИМЕЧАНИЕ:
• В случае буксировки автомобиля
всегда соблюдайте применимые наци-
ональные и местные законы. Для полу-
чения дополнительной информации
обращайтесь в национальные и мест-
ные службы безопасности дорожного
движения.
• Автомобили, оборудованные пневмо-
подвеской модели Quadra-Lift, необхо-
димо перевести в режим транспорти-
ровки перед закреплением (от кузова)
на прицепе или эвакуаторе. См. раздел
«Quadra-Lift» в главе «Запуск и эксплу-
атация» для получения дополнитель-
ной информации. Если автомобиль не
может быть переведен в режим транс-
портировки (например, двигатель небудет работать), крепления необхо-
димо установить на шины (не на кузов)
с помощью лент указанного типа. Не-
соблюдение этих инструкций может
привести к сохранению кодов неис-
правности и/или потере надлежащего
натяжения крепления.
Рекреационная буксировка -
Модели с двумя ведущими
колесами
НЕ выполняйте буксировку этого авто-
мобиля с опорой на 4 колеса. Это при-
ведет к повреждению трансмиссии.
Рекреационная буксировка (для моделей с
двумя ведущими колесами) допускается
ТОЛЬКО в том случае, если задние колеса
НЕ КАСАЮТСЯ земли. Это может быть вы-
полнено с использованием буксировочной
тележки или прицепа. При использовании
буксировочной тележки необходимо выпол-
нить следующие действия.
1. Правильно прикрепите тележку к бук-
сируемому автомобилю, следуя ин-
струкциям производителя буксировоч-
ной тележки.ПРИМЕЧАНИЕ:
Если автомобиль оснащен пневмати-
ческой подвеской Quadra-Lift, убеди-
тесь, что установлен стандартный до-
рожный просвет.
2. Поставьте задние колеса на буксиро-
вочную тележку.
3. Полностью включите стояночный тор-
моз. Переведите рычаг коробки пере-
дач в положение ПАРКОВКА.
4. Выключите зажигание.
5. Правильно прикрепите задние колеса
к тележке, следуя инструкциям произ-
водителя буксировочной тележки.
6.
Поверните замок зажигания в позицию
ВКЛ./РАБОТА, но не заводите двигатель.
7. Убедитесь, что рулевая колонка
разблокирована.
8. Установите подходящее зажимное
приспособление, предназначенное
для буксировки, чтобы зафиксировать
передние колеса в прямом положении.
243
Page 246 of 452

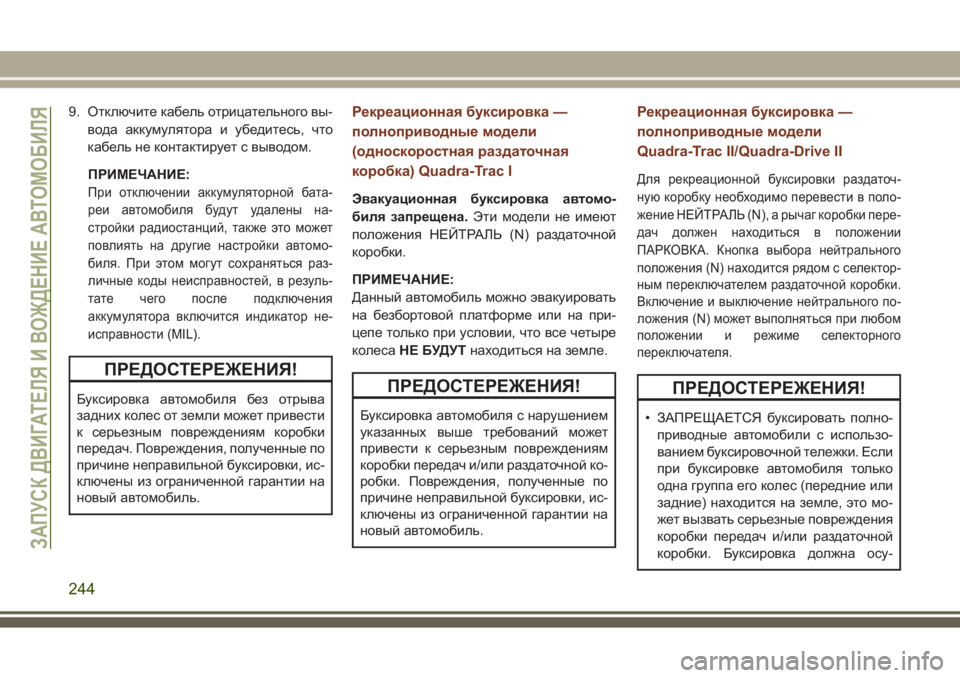

9. Отключите кабель отрицательного вы-
вода аккумулятора и убедитесь, что
кабель не контактирует с выводом.
ПРИМЕЧАНИЕ:
При отключении аккумуляторной бата-
реи автомобиля будут удалены на-
стройки радиостанций, также это может
повлиять на другие настройки автомо-
биля. При этом могут сохраняться раз-
личные коды неисправностей, в резуль-
тате чего после подключения
аккумулятора включится индикатор не-
исправности (MIL).
ПРЕДОСТЕРЕЖЕНИЯ!
Буксировка автомобиля без отрыва
задних колес от земли может привести
к серьезным повреждениям коробки
передач. Повреждения, полученные по
причине неправильной буксировки, ис-
ключены из ограниченной гарантии на
новый автомобиль.
Рекреационная буксировка —
полноприводные модели
(односкоростная раздаточная
коробка) Quadra-Trac I
Эвакуационная буксировка автомо-
биля запрещена.Эти модели не имеют
положения НЕЙТРАЛЬ (N) раздаточной
коробки.
ПРИМЕЧАНИЕ:
Данный автомобиль можно эвакуировать
на безбортовой платформе или на при-
цепе только при условии, что все четыре
колесаНЕ БУДУТнаходиться на земле.
ПРЕДОСТЕРЕЖЕНИЯ!
Буксировка автомобиля с нарушением
указанных выше требований может
привести к серьезным повреждениям
коробки передач и/или раздаточной ко-
робки. Повреждения, полученные по
причине неправильной буксировки, ис-
ключены из ограниченной гарантии на
новый автомобиль.
Рекреационная буксировка —
полноприводные модели
Quadra-Trac II/Quadra-Drive II
Для рекреационной буксировки раздаточ-
ную коробку необходимо перевести в поло-
жение НЕЙТРАЛЬ (N), а рычаг коробки пере-
дач должен находиться в положении
ПАРКОВКА. Кнопка выбора нейтрального
положения (N) находится рядом с селектор-
ным переключателем раздаточной коробки.
Включение и выключение нейтрального по-
ложения (N) может выполняться при любом
положении и режиме селекторного
переключателя.
ПРЕДОСТЕРЕЖЕНИЯ!
• ЗАПРЕЩАЕТСЯ буксировать полно-
приводные автомобили с использо-
ванием буксировочной тележки. Если
при буксировке автомобиля только
одна группа его колес (передние или
задние) находится на земле, это мо-
жет вызвать серьезные повреждения
коробки передач и/или раздаточной
коробки. Буксировка должна осу-
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
244
Page 247 of 452

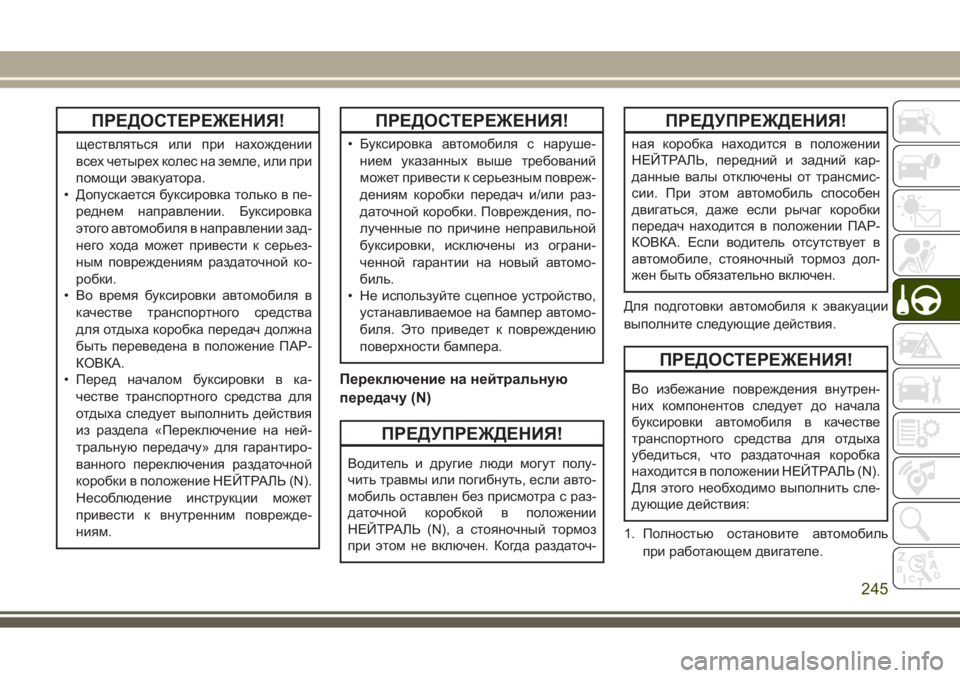

ПРЕДОСТЕРЕЖЕНИЯ!
ществляться или при нахождении
всех четырех колес на земле, или при
помощи эвакуатора.
• Допускается буксировка только в пе-
реднем направлении. Буксировка
этого автомобиля в направлении зад-
него хода может привести к серьез-
ным повреждениям раздаточной ко-
робки.
• Во время буксировки автомобиля в
качестве транспортного средства
для отдыха коробка передач должна
быть переведена в положение ПАР-
КОВКА.
• Перед началом буксировки в ка-
честве транспортного средства для
отдыха следует выполнить действия
из раздела «Переключение на ней-
тральную передачу» для гарантиро-
ванного переключения раздаточной
коробки в положение НЕЙТРАЛЬ (N).
Несоблюдение инструкции может
привести к внутренним поврежде-
ниям.
ПРЕДОСТЕРЕЖЕНИЯ!
• Буксировка автомобиля с наруше-
нием указанных выше требований
может привести к серьезным повреж-
дениям коробки передач и/или раз-
даточной коробки. Повреждения, по-
лученные по причине неправильной
буксировки, исключены из ограни-
ченной гарантии на новый автомо-
биль.
• Не используйте сцепное устройство,
устанавливаемое на бампер автомо-
биля. Это приведет к повреждению
поверхности бампера.
Переключение на нейтральную
передачу (N)
ПРЕДУПРЕЖДЕНИЯ!
Водитель и другие люди могут полу-
чить травмы или погибнуть, если авто-
мобиль оставлен без присмотра с раз-
даточной коробкой в положении
НЕЙТРАЛЬ (N), а стояночный тормоз
при этом не включен. Когда раздаточ-
ПРЕДУПРЕЖДЕНИЯ!
ная коробка находится в положении
НЕЙТРАЛЬ, передний и задний кар-
данные валы отключены от трансмис-
сии. При этом автомобиль способен
двигаться, даже если рычаг коробки
передач находится в положении ПАР-
КОВКА. Если водитель отсутствует в
автомобиле, стояночный тормоз дол-
жен быть обязательно включен.
Для подготовки автомобиля к эвакуации
выполните следующие действия.
ПРЕДОСТЕРЕЖЕНИЯ!
Во избежание повреждения внутрен-
них компонентов следует до начала
буксировки автомобиля в качестве
транспортного средства для отдыха
убедиться, что раздаточная коробка
находится в положении НЕЙТРАЛЬ (N).
Для этого необходимо выполнить сле-
дующие действия:
1. Полностью остановите автомобиль
при работающем двигателе.
245
Page 248 of 452

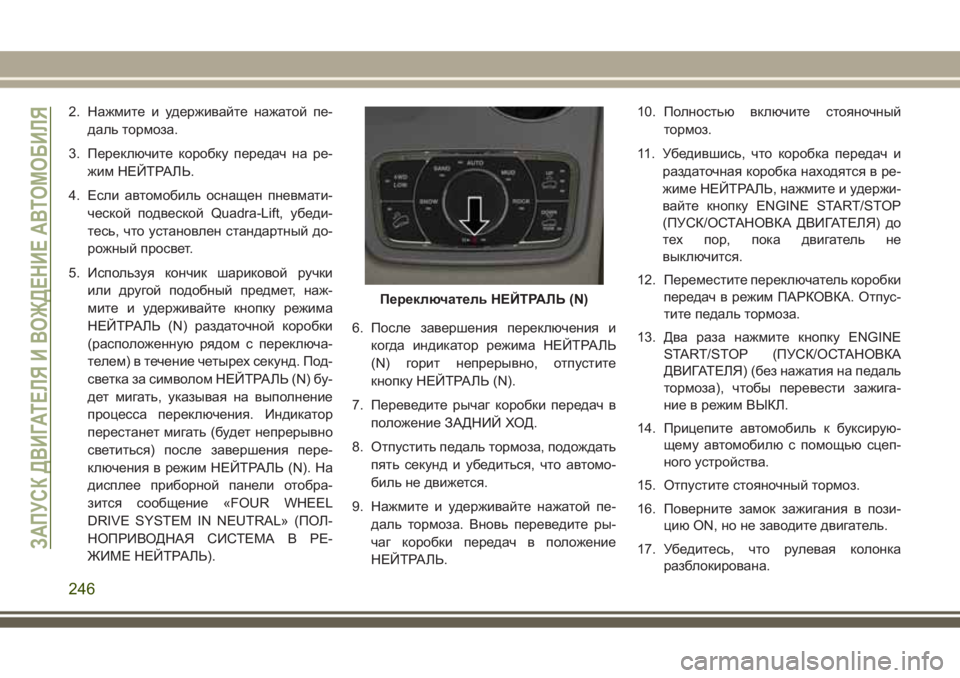

2. Нажмите и удерживайте нажатой пе-
даль тормоза.
3. Переключите коробку передач на ре-
жим НЕЙТРАЛЬ.
4. Если автомобиль оснащен пневмати-
ческой подвеской Quadra-Lift, убеди-
тесь, что установлен стандартный до-
рожный просвет.
5. Используя кончик шариковой ручки
или другой подобный предмет, наж-
мите и удерживайте кнопку режима
НЕЙТРАЛЬ (N) раздаточной коробки
(расположенную рядом с переключа-
телем) в течение четырех секунд. Под-
светка за символом НЕЙТРАЛЬ (N) бу-
дет мигать, указывая на выполнение
процесса переключения. Индикатор
перестанет мигать (будет непрерывно
светиться) после завершения пере-
ключения в режим НЕЙТРАЛЬ (N). На
дисплее приборной панели отобра-
зится сообщение «FOUR WHEEL
DRIVE SYSTEM IN NEUTRAL» (ПОЛ-
НОПРИВОДНАЯ СИСТЕМА В РЕ-
ЖИМЕ НЕЙТРАЛЬ).6. После завершения переключения и
когда индикатор режима НЕЙТРАЛЬ
(N) горит непрерывно, отпустите
кнопку НЕЙТРАЛЬ (N).
7. Переведите рычаг коробки передач в
положение ЗАДНИЙ ХОД.
8. Отпустить педаль тормоза, подождать
пять секунд и убедиться, что автомо-
биль не движется.
9. Нажмите и удерживайте нажатой пе-
даль тормоза. Вновь переведите ры-
чаг коробки передач в положение
НЕЙТРАЛЬ.10. Полностью включите стояночный
тормоз.
11. Убедившись, что коробка передач и
раздаточная коробка находятся в ре-
жиме НЕЙТРАЛЬ, нажмите и удержи-
вайте кнопку ENGINE START/STOP
(ПУСК/ОСТАНОВКА ДВИГАТЕЛЯ) до
тех пор, пока двигатель не
выключится.
12. Переместите переключатель коробки
передач в режим ПАРКОВКА. Отпус-
тите педаль тормоза.
13. Два раза нажмите кнопку ENGINE
START/STOP (ПУСК/ОСТАНОВКА
ДВИГАТЕЛЯ) (без нажатия на педаль
тормоза), чтобы перевести зажига-
ние в режим ВЫКЛ.
14. Прицепите автомобиль к буксирую-
щему автомобилю с помощью сцеп-
ного устройства.
15. Отпустите стояночный тормоз.
16. Поверните замок зажигания в пози-
цию ON, но не заводите двигатель.
17. Убедитесь, что рулевая колонка
разблокирована.
Переключатель НЕЙТРАЛЬ (N)
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
246
Page 249 of 452

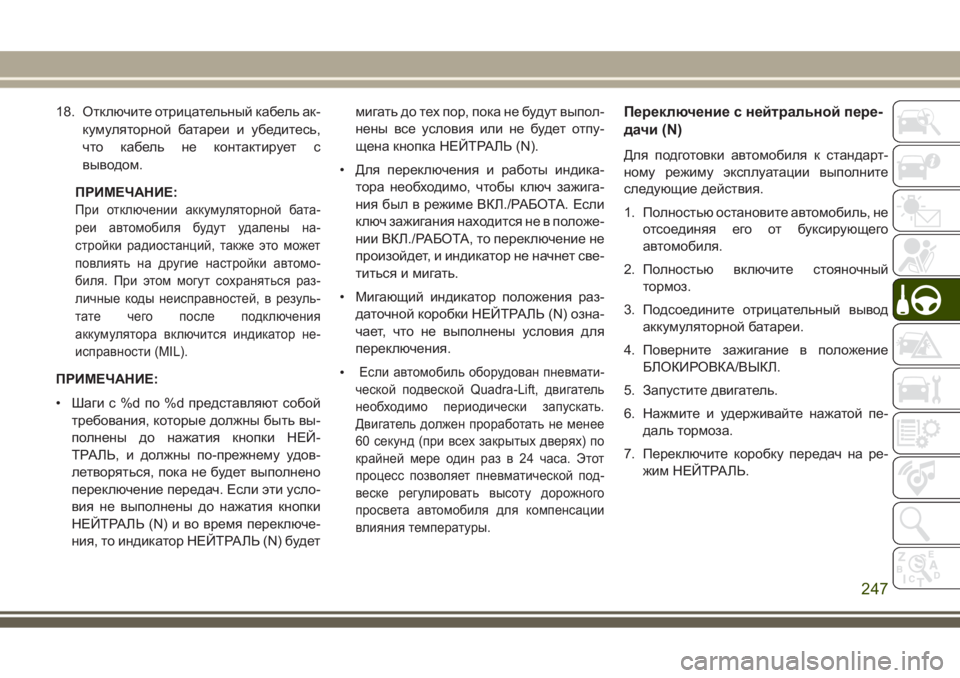

18. Отключите отрицательный кабель ак-
кумуляторной батареи и убедитесь,
что кабель не контактирует с
выводом.
ПРИМЕЧАНИЕ:
При отключении аккумуляторной бата-
реи автомобиля будут удалены на-
стройки радиостанций, также это может
повлиять на другие настройки автомо-
биля. При этом могут сохраняться раз-
личные коды неисправностей, в резуль-
тате чего после подключения
аккумулятора включится индикатор не-
исправности (MIL).
ПРИМЕЧАНИЕ:
• Шаги с %d по %d представляют собой
требования, которые должны быть вы-
полнены до нажатия кнопки НЕЙ-
ТРАЛЬ, и должны по-прежнему удов-
летворяться, пока не будет выполнено
переключение передач. Если эти усло-
вия не выполнены до нажатия кнопки
НЕЙТРАЛЬ (N) и во время переключе-
ния, то индикатор НЕЙТРАЛЬ (N) будетмигать до тех пор, пока не будут выпол-
нены все условия или не будет отпу-
щена кнопка НЕЙТРАЛЬ (N).
• Для переключения и работы индика-
тора необходимо, чтобы ключ зажига-
ния был в режиме ВКЛ./РАБОТА. Если
ключ зажигания находится не в положе-
нии ВКЛ./РАБОТА, то переключение не
произойдет, и индикатор не начнет све-
титься и мигать.
• Мигающий индикатор положения раз-
даточной коробки НЕЙТРАЛЬ (N) озна-
чает, что не выполнены условия для
переключения.
•Если автомобиль оборудован пневмати-
ческой подвеской Quadra-Lift, двигатель
необходимо периодически запускать.
Двигатель должен проработать не менее
60 секунд (при всех закрытых дверях) по
крайней мере один раз в 24 часа. Этот
процесс позволяет пневматической под-
веске регулировать высоту дорожного
просвета автомобиля для компенсации
влияния температуры.
Переключение с нейтральной пере-
дачи (N)
Для подготовки автомобиля к стандарт-
ному режиму эксплуатации выполните
следующие действия.
1. Полностью остановите автомобиль, не
отсоединяя его от буксирующего
автомобиля.
2. Полностью включите стояночный
тормоз.
3. Подсоедините отрицательный вывод
аккумуляторной батареи.
4. Поверните зажигание в положение
БЛОКИРОВКА/ВЫКЛ.
5. Запустите двигатель.
6. Нажмите и удерживайте нажатой пе-
даль тормоза.
7. Переключите коробку передач на ре-
жим НЕЙТРАЛЬ.
247
Page 250 of 452

8. Используя кончик шариковой ручки
или другой подобный предмет, наж-
мите и удерживайте кнопку режима
НЕЙТРАЛЬ (N) раздаточной коробки
(расположенную рядом с переключа-
телем) в течение одной секунды.
9. При выключении индикатора положе-
нии НЕЙТРАЛЬ (N) отпустите кнопку
НЕЙТРАЛЬ (N). После того как кнопка
НЕЙТРАЛЬ (N) будет отпущена, разда-
точная коробка переключится в поло-
жение, определяемое селектором.10. Переведите рычаг коробки передач в
положение ПАРКОВКА. Выключите
двигатель.
11. Отпустите педаль тормоза.
12. Отсоедините автомобиль от буксиру-
ющего автомобиля.
13. Запустите двигатель.
14. Нажмите и удерживайте нажатой пе-
даль тормоза.
15. Отпустите стояночный тормоз.
16. Переведите коробку передач в поло-
жение ПЕРЕДНИЙ ХОД, отпустите
педаль тормоза и убедитесь, что ма-
шина работает нормально.ПРИМЕЧАНИЕ:
•
Шагис1по5представляютсобой требо-
вания, которые должны быть выполнены
до нажатия кнопки НЕЙТРАЛЬ, и должны
по-прежнему удовлетворяться, пока не
будет выполнено переключение передач.
Если эти условия не выполнены до нажа-
тия кнопки «NEUTRAL» (НЕЙТРАЛЬ) (N) и
во время переключения, то индикатор
«NEUTRAL» (НЕЙТРАЛЬ) (N) будет ми-
гать до тех пор, пока не будут выполнены
все условия или не будет отпущена
кнопка «NEUTRAL» (НЕЙТРАЛЬ) (N).
• Для переключения и работы индика-
тора необходимо, чтобы ключ зажига-
ния был в режиме ВКЛ./РАБОТА. Если
ключ зажигания находится не в поло-
жении ВКЛ./РАБОТА, то переключение
не произойдет, и индикатор не начнет
светиться и мигать.
• Мигающий индикатор положения раз-
даточной коробки НЕЙТРАЛЬ (N) озна-
чает, что не выполнены условия для
переключения.

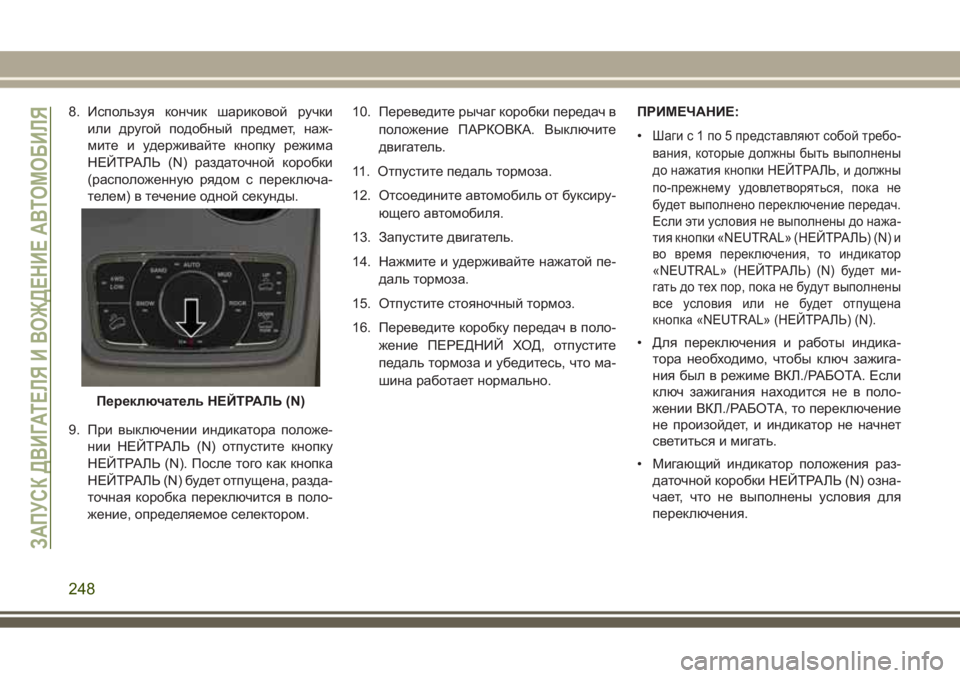

Переключатель НЕЙТРАЛЬ (N)
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
248
