ПРИМЕЧАНИЕ:
Система пневматической подвески (если
присутствует) имеет функцию, позволяю-
щую отключить автоматическую регули-
ровку высоты, что облегчает процесс за-
мены колеса.
1. Припаркуйте автомобиль на прочной
ровной поверхности. Не останавли-
вайте автомобиль на скользких или об-
леденелых площадках.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны автомобиля, обращенного к проез-
жей части. Для того чтобы обезопасить
себя во время замены поврежденного ко-
леса, выберите место, достаточно уда-
ленное от края дороги.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА.
5. Выключите зажигание.6. Зафиксируйте колесо, расположенное
напротив домкрата по диагонали, уста-
новив под передней и задней частями
колеса противооткатные башмаки. На-
пример, если заменяется правое пе-
реднее колесо, то упоры следует пос-
тавить под левое заднее колесо.ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом
в салоне не должны находиться пас-
сажиры.
7. Для автомобилей, оборудованных
пневмоподвеской модели Quadra-Lift,
см. раздел «Пневмоподвеска модели
Quadra-Lift — при наличии» в главе
«Запуск двигателя и вождение автомо-
биля» в Руководстве владельца на
www.mopar.eu/owner для получения
дополнительной информации об от-
ключении автоматической регули-
ровки высоты.

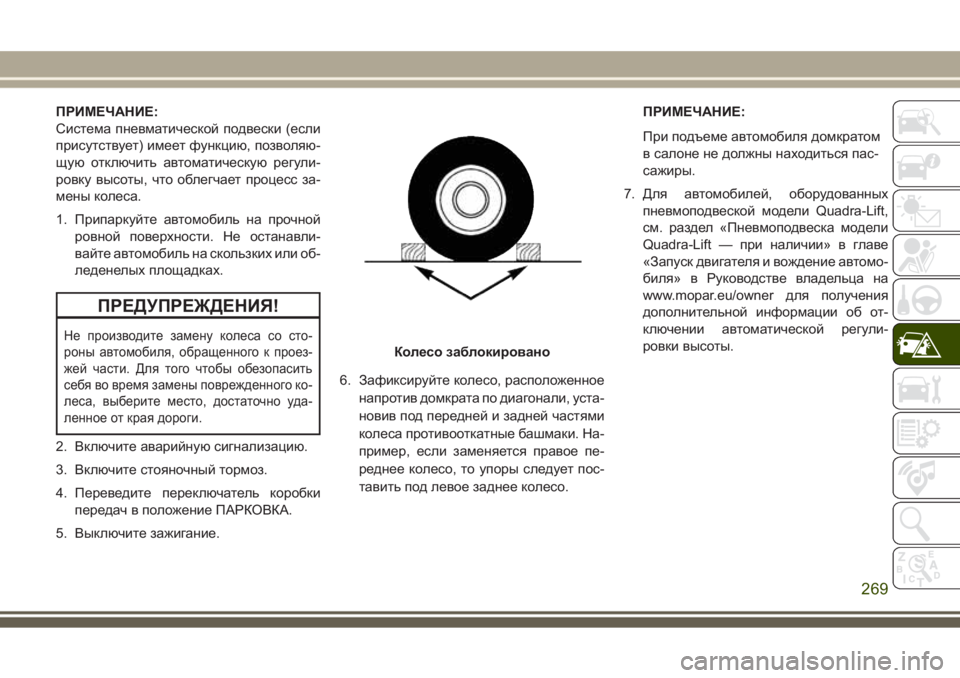

Колесо заблокировано
269

Подготовка автомобиля к подъему
на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и повреж-
дения автомобиля строго выполняйте эти
рекомендации по замене колес.
•Перед подъемом автомобиля устано-
вите его на твердой ровной поверх-
ности как можно дальше от края до-
роги.
• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположен-
ное по диагонали напротив колеса,
подлежащего замене.
• До конца поднимите рычаг стояноч-
ного тормоза и переведите рычаг ав-
томатической коробки передач в по-
ложение ПАРКОВКА.
• Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
• Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
• Не залезайте под автомобиль, под-
нятый домкратом. Если вам необхо-
димо выполнить работы под подня-
ПРЕДУПРЕЖДЕНИЯ!
тым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
• Используйте домкрат только в ука-
занном положении и для подъема
автомобиля при замене колес.
•
При работе вблизи шоссе уделяйте осо-
бое внимание дорожному движению.
• Для обеспечения надежного положе-
ния запасных колес, спущенных или
накачанных, они должны распола-
гаться штоками клапанов к земле.
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат под автомо-
билем только в точках, указанных в Ин-
струкции по использованию домкрата.1. Выньте запасное колесо, домкрат и
инструменты из отсека хранения.
2. Ослабьте (но не снимайте) колесные
гайки, повернув их на один оборот
влево, пока колесо еще касается
земли.
3. Соберите домкрат и подъемные
инструменты.

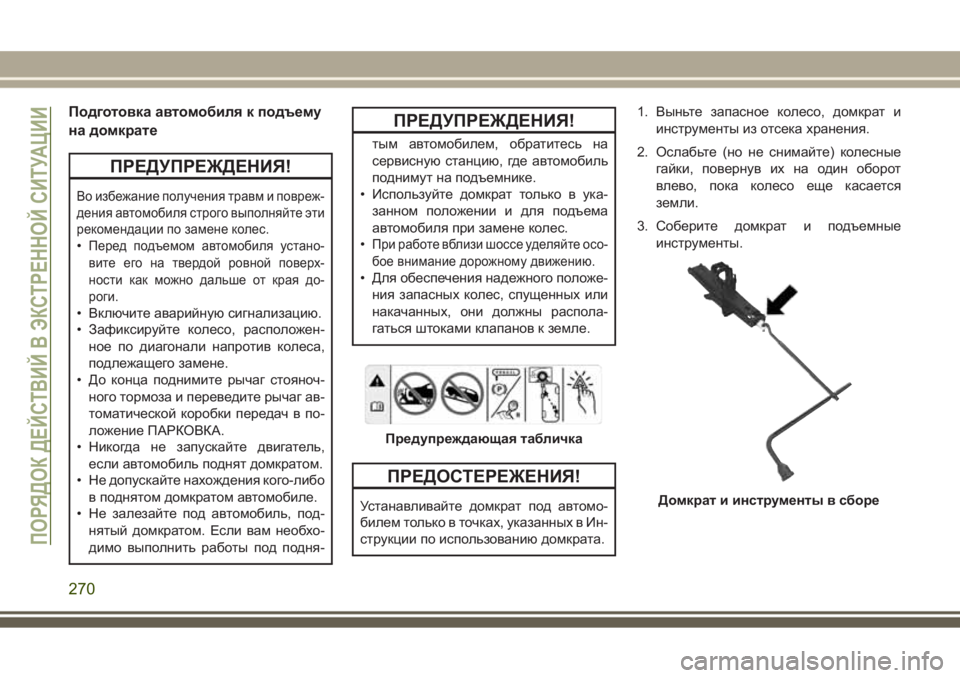

Предупреждающая табличка
Домкрат и инструменты в сборе
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
270

4. Для передней оси поместите домкрат
на выступе корпуса прямо позади пе-
редней шины в соответствии с треу-
гольным символом точки подъема на
молдинге порога.Не поднимайте
автомобиль, пока не убедитесь в
надежной установке домкрата.

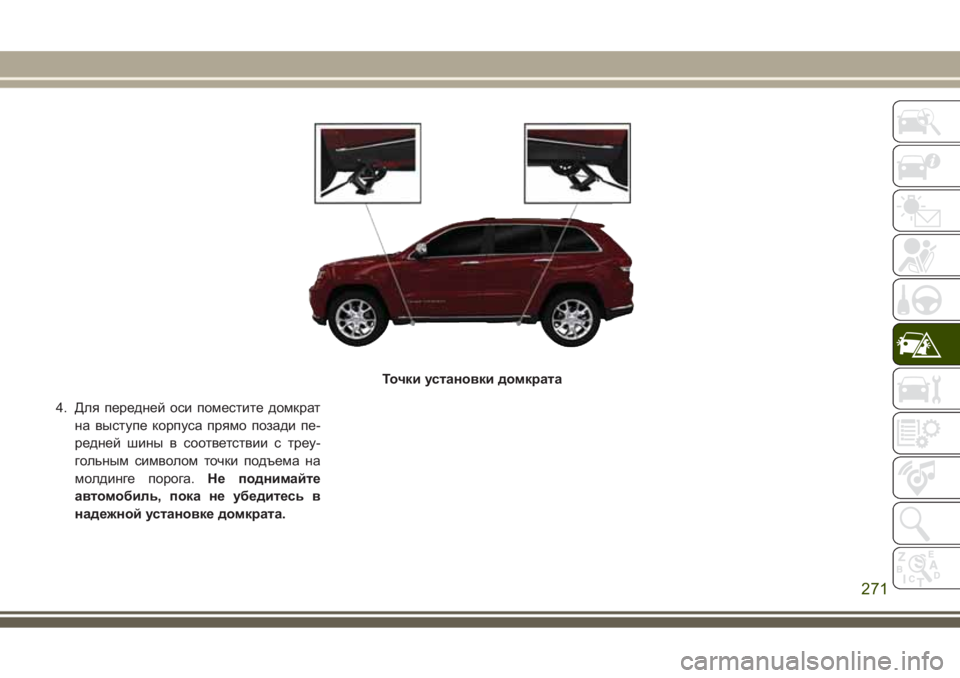

Точки установки домкрата
271

5. Для заднего колеса установите домк-
рат в паз на заднем крепежном кронш-
тейне, прямо перед задней шиной (в
соответствии с треугольным символом
точки подъема на молдинге порога).
Не поднимайте автомобиль, пока не
убедитесь в надежной установке
домкрата.6. Поднимите автомобиль, поворачивая
винт домкрата по часовой стрелке.
Поднимайте автомобиль до тех пор,
пока поврежденное колесо не отор-
вется от опорной площадки и не поя-
вится достаточно места для установки
запасной шины. Обеспечьте мини-
мальный просвет между колесом и
опорной поверхностью для обеспече-
ния максимальной устойчивости.
ПРЕДУПРЕЖДЕНИЯ!
Подъем автомобиля на высоту больше
необходимой делает его менее устой-
чивым. Автомобиль может сорваться с
домкрата и травмировать находящихся
поблизости людей. Поэтому всегда
поднимайте автомобиль только на ми-
нимальную высоту, достаточную для
замены колеса.
7. Снимите крепежные гайки и само
колесо.
8. Поместите запасное колесо/шину на
автомобиль и установите гайки кони-
ческими концами к колесу. Слегка за-
тяните гайки.
ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-
биля с домкрата не затягивайте зажим-
ные гайки полностью, пока автомобиль
не будет опущен на землю. Несоблю-
дение этого требования может при-
вести к серьезным травмам.

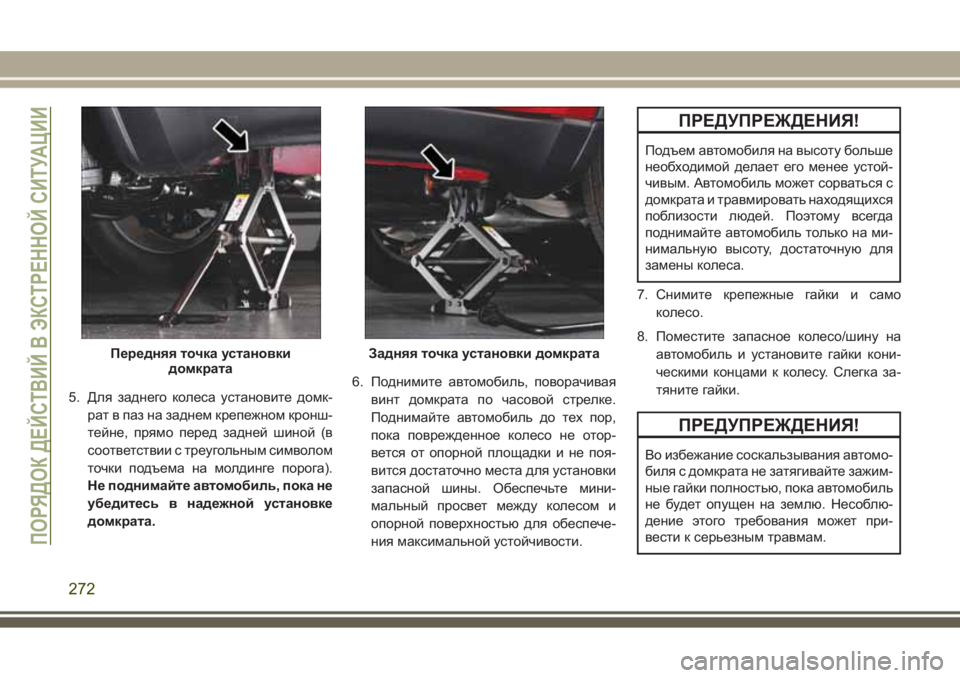

Передняя точка установки
домкратаЗадняя точка установки домкрата
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
272

ПРЕДОСТЕРЕЖЕНИЯ!
Следите за тем, чтобы при установке
запасное колесо было обращено кол-
пачками ниппелей наружу. Неправиль-
ная установка запасного колеса может
стать причиной повреждения автомо-
биля.
9.
Опустите автомобиль, поворачивая винт
домкрата против часовой стрелки, и убе-
рите домкрат и колесные колодки.
10. Окончательно затяните гайки крепле-
ния колеса. Для создания большей
подъемной силы рычага приклады-
вайте усилие к ключу по направлению
вниз, воздействуя таким образом на
конец ручки. Затяните крепежные
гайки в звездообразном порядке,
пока каждая гайка не будет затянута
дважды. Требуемое значение мо-
мента затяжки зажимных гаек ука-
зано в таблице "Моменты затяжки" в
главе "Технические характеристики".
При возникновении сомнений в над-
лежащей затяжке обратитесь для
проверки к авторизованному дилеру
или на станцию техобслуживания.
11. Опустите домкрат в полностью закры-
тое положение, затем поместите его и
инструменты в соответствующее по-
ложение в лотке из пеноматериала.
12. Снимите небольшой центральный
колпак и поместите ходовое колесо в
багажное отделение, где оно может
храниться.13. Отремонтируйте алюминиевое ходо-
вое колесо и шину как можно скорее,
правильно закрепите запасное ко-
лесо с помощью отдельной барашко-
вой гайки, затянутой моментом 3,7
фунто-футов (5 Н·м), установите ло-
ток из пеноматериала с домкратом и
набором инструментов и зафикси-
руйте заднюю крышку напольной
панели.

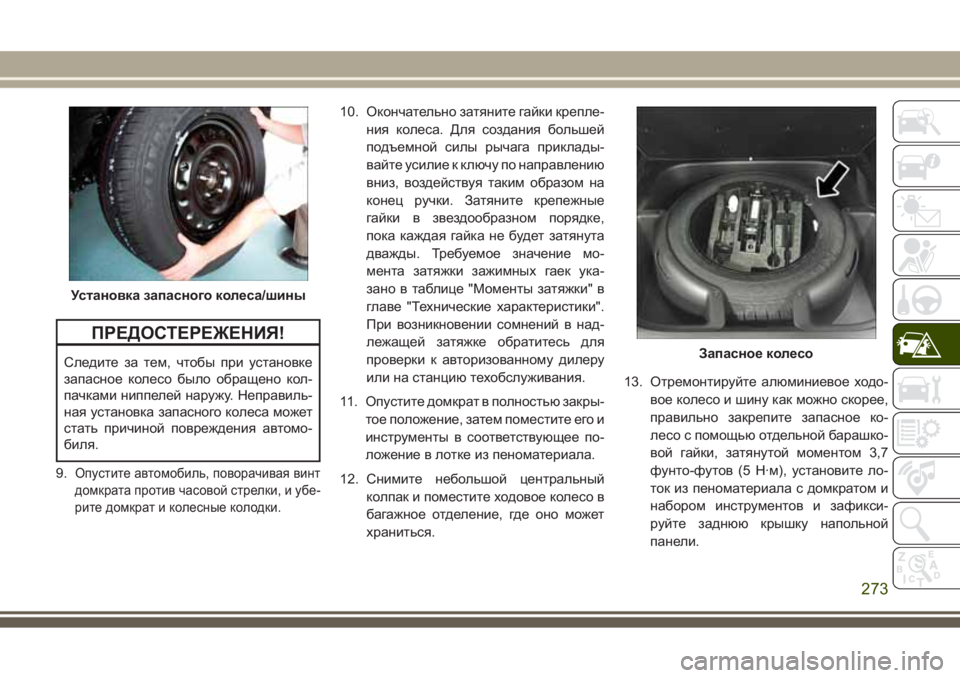

Установка запасного колеса/шины
Запасное колесо
273

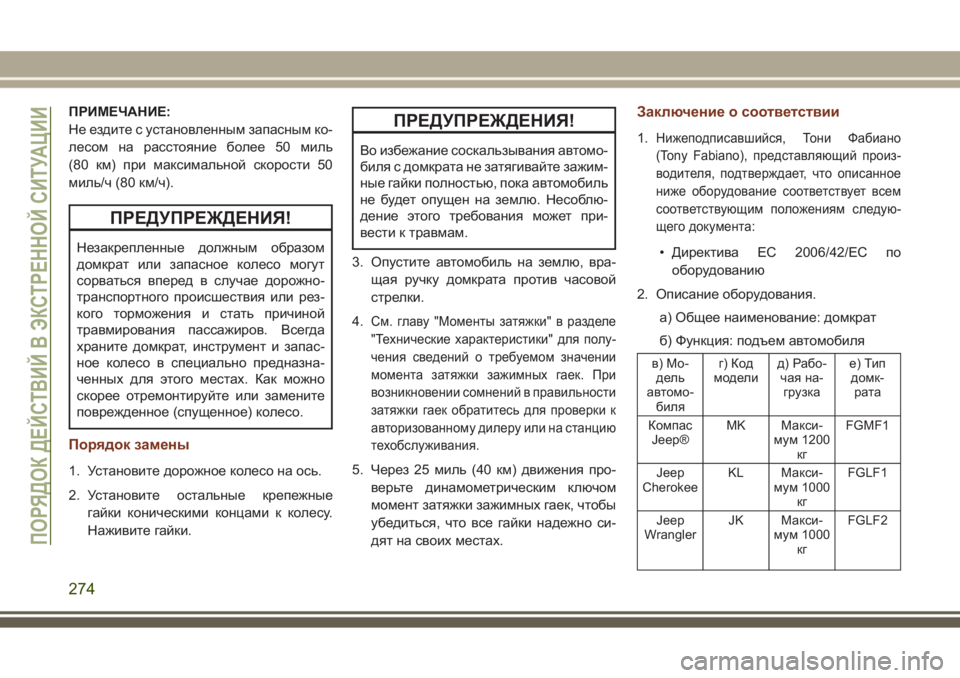

ПРИМЕЧАНИЕ:
Не ездите с установленным запасным ко-
лесом на расстояние более 50 миль
(80 км) при максимальной скорости 50
миль/ч (80 км/ч).
ПРЕДУПРЕЖДЕНИЯ!
Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае дорожно-
транспортного происшествия или рез-
кого торможения и стать причиной
травмирования пассажиров. Всегда
храните домкрат, инструмент и запас-
ное колесо в специально предназна-
ченных для этого местах. Как можно
скорее отремонтируйте или замените
поврежденное (спущенное) колесо.
Порядок замены
1. Установите дорожное колесо на ось.
2. Установите остальные крепежные
гайки коническими концами к колесу.
Наживите гайки.
ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-
биля с домкрата не затягивайте зажим-
ные гайки полностью, пока автомобиль
не будет опущен на землю. Несоблю-
дение этого требования может при-
вести к травмам.
3. Опустите автомобиль на землю, вра-
щая ручку домкрата против часовой
стрелки.
4.
См. главу "Моменты затяжки" в разделе
"Технические характеристики" для полу-
чения сведений о требуемом значении
момента затяжки зажимных гаек. При
возникновении сомнений в правильности
затяжки гаек обратитесь для проверки к
авторизованному дилеру или на станцию
техобслуживания.
5. Через 25 миль (40 км) движения про-
верьте динамометрическим ключом
момент затяжки зажимных гаек, чтобы
убедиться, что все гайки надежно си-
дят на своих местах.
Заключение о соответствии
1.Нижеподписавшийся, Тони Фабиано
(Tony Fabiano), представляющий произ-
водителя, подтверждает, что описанное
ниже оборудование соответствует всем
соответствующим положениям следую-
щего документа:
• Директива EC 2006/42/EC по
оборудованию
2. Описание оборудования.
а) Общее наименование: домкрат
б) Функция: подъем автомобиля
в) Мо-
дель
автомо-
биляг) Код
моделид) Рабо-
чая на-
грузкае) Тип
домк-
рата
Компас
Jeep®MK Макси-
мум 1200
кгFGMF1
Jeep
CherokeeKL Макси-
мум 1000
кгFGLF1
Jeep
WranglerJK Макси-
мум 1000
кгFGLF2
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
274

Jeep
Grand
CherokeeWK Макси-
мум 1700
кгFGLF3

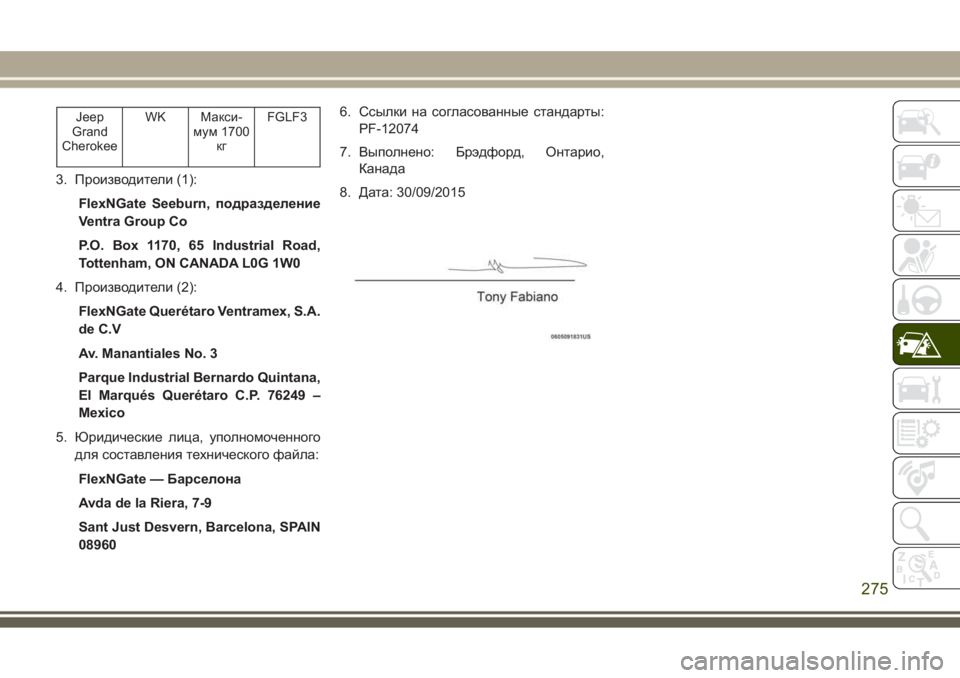

3. Производители (1):
FlexNGate Seeburn, подразделение
Ventra Group Co
P.O. Box 1170, 65 Industrial Road,
Tottenham, ON CANADA L0G 1W0
4. Производители (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexico
5. Юридические лица, уполномоченного
для составления технического файла:
FlexNGate — Барселона
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
089606. Ссылки на согласованные стандарты:
PF-12074
7. Выполнено: Брэдфорд, Онтарио,
Канада
8. Дата: 30/09/2015
275

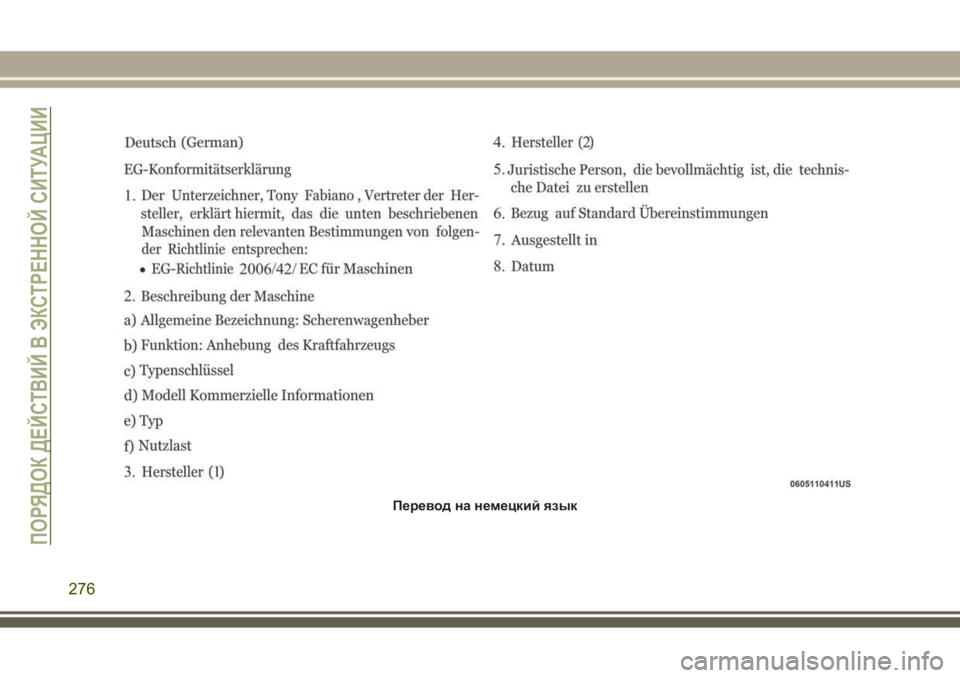

Перевод на немецкий язык
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
276

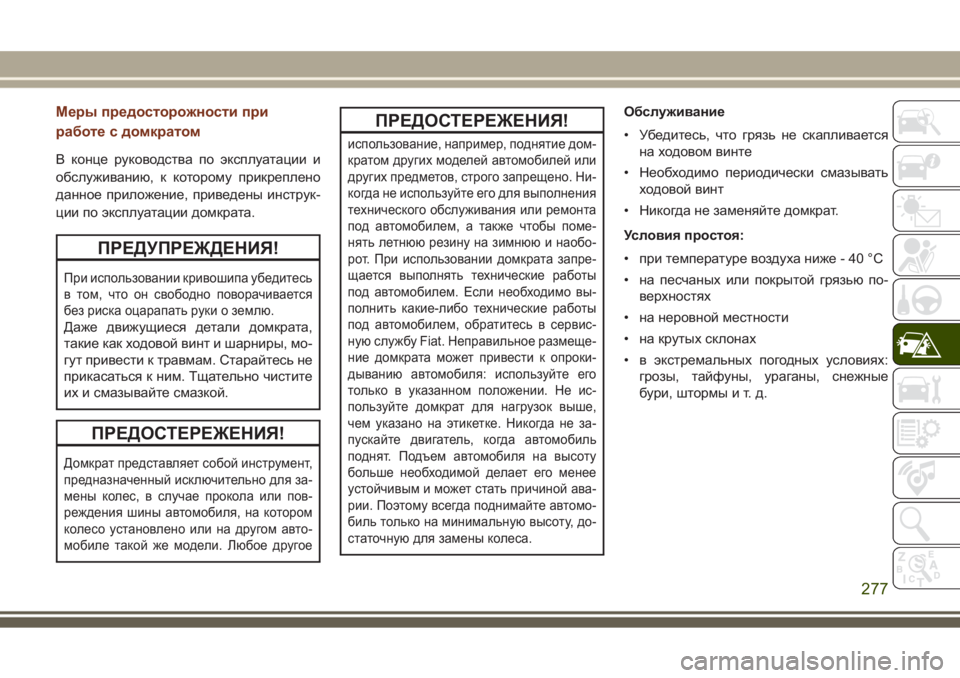

Меры предосторожности при
работе с домкратом
В конце руководства по эксплуатации и
обслуживанию, к которому прикреплено
данное приложение, приведены инструк-
ции по эксплуатации домкрата.
ПРЕДУПРЕЖДЕНИЯ!
При использовании кривошипа убедитесь
в том, что он свободно поворачивается
без риска оцарапать руки о землю.
Даже движущиеся детали домкрата,
такие как ходовой винт и шарниры, мо-
гут привести к травмам. Старайтесь не
прикасаться к ним. Тщательно чистите
их и смазывайте смазкой.
ПРЕДОСТЕРЕЖЕНИЯ!
Домкрат представляет собой инструмент,
предназначенный исключительно для за-
мены колес, в случае прокола или пов-
реждения шины автомобиля, на котором
колесо установлено или на другом авто-
мобиле такой же модели. Любое другое
ПРЕДОСТЕРЕЖЕНИЯ!
использование, например, поднятие дом-
кратом других моделей автомобилей или
других предметов, строго запрещено. Ни-
когда не используйте его для выполнения
технического обслуживания или ремонта
под автомобилем, а также чтобы поме-
нять летнюю резину на зимнюю и наобо-
рот. При использовании домкрата запре-
щается выполнять технические работы
под автомобилем. Если необходимо вы-
полнить какие-либо технические работы
под автомобилем, обратитесь в сервис-
ную службу Fiat. Неправильное размеще-
ние домкрата может привести к опроки-
дыванию автомобиля: используйте его
только в указанном положении. Не ис-
пользуйте домкрат для нагрузок выше,
чем указано на этикетке. Никогда не за-
пускайте двигатель, когда автомобиль
поднят. Подъем автомобиля на высоту
больше необходимой делает его менее
устойчивым и может стать причиной ава-
рии. Поэтому всегда поднимайте автомо-
биль только на минимальную высоту, до-
статочную для замены колеса.
Обслуживание
• Убедитесь, что грязь не скапливается
на ходовом винте
• Необходимо периодически смазывать
ходовой винт
• Никогда не заменяйте домкрат.
Условия простоя:
• при температуре воздуха ниже - 40 °C
• на песчаных или покрытой грязью по-
верхностях
• на неровной местности
• на крутых склонах
• в экстремальных погодных условиях:
грозы, тайфуны, ураганы, снежные
бури, штормы и т. д.
277

ЗАПУСК ОТ
АККУМУЛЯТОРА ДРУГОГО
АВТОМОБИЛЯ
Двигатель автомобиля с разряженным ак-
кумулятором можно запустить от аккуму-
лятора другого автомобиля с помощью
проводов с зажимами или с помощью пе-
реносного вспомогательного аккумуля-
тора. Запуск двигателя от другого автомо-
биля может быть опасен, если его
выполнять неправильно, поэтому внима-
тельно следуйте инструкциям по выпол-
нению данной процедуры в этом разделе.
ПРЕДУПРЕЖДЕНИЯ!
Не пытайтесь завести автомобиль от
внешнего источника тока, если аккуму-
ляторная батарея замерзла. Это может
привести к разрыву или взрыву разря-
женной батареи и послужить причиной
серьезной травмы.
ПРЕДОСТЕРЕЖЕНИЯ!
Не допускается применение перенос-
ного вспомогательного аккумулятора
или другого источника тока с напряже-
нием более 12 В, в противном случае
может произойти повреждение аккуму-
лятора, стартера, генератора или элек-
трической системы.
ПРИМЕЧАНИЕ:
При использовании переносного вспомо-
гательного аккумулятора следуйте ин-
струкциям и мерам предосторожности,
указанным производителем.
Подготовка к пуску двигателя от
внешнего источника питания
В этом автомобиле аккумуляторная бата-
рея расположена под сиденьем перед-
него пассажира. Под капотом находятся
дистанционные клеммы, использующи-
еся для пуска двигателя от внешнего ис-
точника питания.
Дистанционные клеммы
аккумуляторной батареи
1 — дистанционная положительная(+)
клемма
2 — дистанционная отрицательная
клемма(-)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
278
