JEEP GRAND CHEROKEE 2018 Betriebsanleitung (in German)

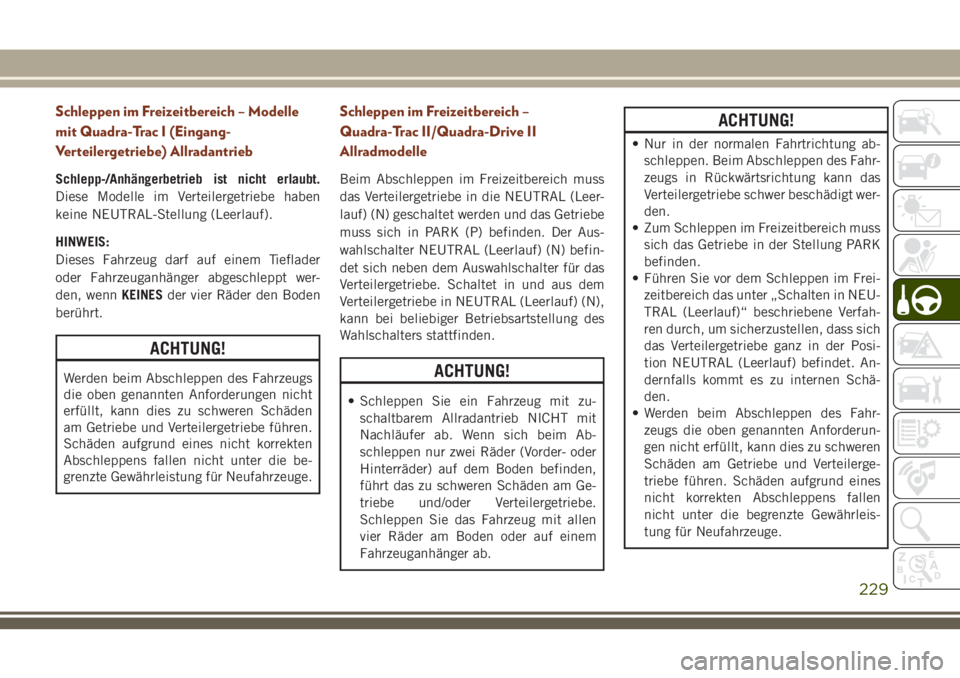

Schleppen im Freizeitbereich – Modelle
mit Quadra-Trac I (Eingang-
Verteilergetriebe) Allradantrieb
Schlepp-/Anhängerbetrieb ist nicht erlaubt.
Diese Modelle im Verteilergetriebe haben
keine NEUTRAL-Stellung (Leerlauf).
HINWEIS:
Dieses Fahrzeug darf auf einem Tieflader
oder Fahrzeuganhänger abgeschleppt wer-
den, wennKEINESder vier Räder den Boden
berührt.
ACHTUNG!
Werden beim Abschleppen des Fahrzeugs
die oben genannten Anforderungen nicht
erfüllt, kann dies zu schweren Schäden
am Getriebe und Verteilergetriebe führen.
Schäden aufgrund eines nicht korrekten
Abschleppens fallen nicht unter die be-
grenzte Gewährleistung für Neufahrzeuge.
Schleppen im Freizeitbereich –
Quadra-Trac II/Quadra-Drive II
Allradmodelle
Beim Abschleppen im Freizeitbereich muss
das Verteilergetriebe in die NEUTRAL (Leer-
lauf) (N) geschaltet werden und das Getriebe
muss sich in PARK (P) befinden. Der Aus-
wahlschalter NEUTRAL (Leerlauf) (N) befin-
det sich neben dem Auswahlschalter für das
Verteilergetriebe. Schaltet in und aus dem
Verteilergetriebe in NEUTRAL (Leerlauf) (N),
kann bei beliebiger Betriebsartstellung des
Wahlschalters stattfinden.
ACHTUNG!
• Schleppen Sie ein Fahrzeug mit zu-
schaltbarem Allradantrieb NICHT mit
Nachläufer ab. Wenn sich beim Ab-
schleppen nur zwei Räder (Vorder- oder
Hinterräder) auf dem Boden befinden,
führt das zu schweren Schäden am Ge-
triebe und/oder Verteilergetriebe.
Schleppen Sie das Fahrzeug mit allen
vier Räder am Boden oder auf einem
Fahrzeuganhänger ab.
ACHTUNG!
• Nur in der normalen Fahrtrichtung ab-
schleppen. Beim Abschleppen des Fahr-
zeugs in Rückwärtsrichtung kann das
Verteilergetriebe schwer beschädigt wer-
den.
• Zum Schleppen im Freizeitbereich muss
sich das Getriebe in der Stellung PARK
befinden.
• Führen Sie vor dem Schleppen im Frei-
zeitbereich das unter „Schalten in NEU-
TRAL (Leerlauf)“ beschriebene Verfah-
ren durch, um sicherzustellen, dass sich
das Verteilergetriebe ganz in der Posi-
tion NEUTRAL (Leerlauf) befindet. An-
dernfalls kommt es zu internen Schä-
den.
• Werden beim Abschleppen des Fahr-
zeugs die oben genannten Anforderun-
gen nicht erfüllt, kann dies zu schweren
Schäden am Getriebe und Verteilerge-
triebe führen. Schäden aufgrund eines
nicht korrekten Abschleppens fallen
nicht unter die begrenzte Gewährleis-
tung für Neufahrzeuge.
229

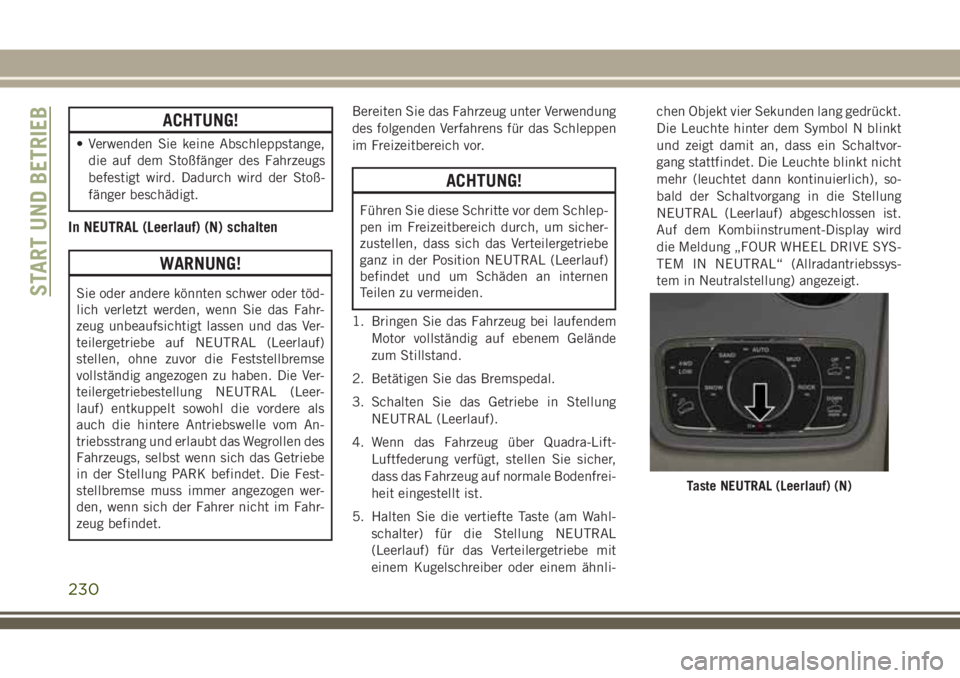

ACHTUNG!
• Verwenden Sie keine Abschleppstange,
die auf dem Stoßfänger des Fahrzeugs
befestigt wird. Dadurch wird der Stoß-
fänger beschädigt.
In NEUTRAL (Leerlauf) (N) schalten
WARNUNG!
Sie oder andere könnten schwer oder töd-
lich verletzt werden, wenn Sie das Fahr-
zeug unbeaufsichtigt lassen und das Ver-
teilergetriebe auf NEUTRAL (Leerlauf)
stellen, ohne zuvor die Feststellbremse
vollständig angezogen zu haben. Die Ver-
teilergetriebestellung NEUTRAL (Leer-
lauf) entkuppelt sowohl die vordere als
auch die hintere Antriebswelle vom An-
triebsstrang und erlaubt das Wegrollen des
Fahrzeugs, selbst wenn sich das Getriebe
in der Stellung PARK befindet. Die Fest-
stellbremse muss immer angezogen wer-
den, wenn sich der Fahrer nicht im Fahr-
zeug befindet.Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für das Schleppen
im Freizeitbereich vor.
ACHTUNG!
Führen Sie diese Schritte vor dem Schlep-
pen im Freizeitbereich durch, um sicher-
zustellen, dass sich das Verteilergetriebe
ganz in der Position NEUTRAL (Leerlauf)
befindet und um Schäden an internen
Teilen zu vermeiden.
1. Bringen Sie das Fahrzeug bei laufendem
Motor vollständig auf ebenem Gelände
zum Stillstand.
2. Betätigen Sie das Bremspedal.
3. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
4. Wenn das Fahrzeug über Quadra-Lift-
Luftfederung verfügt, stellen Sie sicher,
dass das Fahrzeug auf normale Bodenfrei-
heit eingestellt ist.
5. Halten Sie die vertiefte Taste (am Wahl-
schalter) für die Stellung NEUTRAL
(Leerlauf) für das Verteilergetriebe mit
einem Kugelschreiber oder einem ähnli-chen Objekt vier Sekunden lang gedrückt.
Die Leuchte hinter dem Symbol N blinkt
und zeigt damit an, dass ein Schaltvor-
gang stattfindet. Die Leuchte blinkt nicht
mehr (leuchtet dann kontinuierlich), so-
bald der Schaltvorgang in die Stellung
NEUTRAL (Leerlauf) abgeschlossen ist.
Auf dem Kombiinstrument-Display wird
die Meldung „FOUR WHEEL DRIVE SYS-
TEM IN NEUTRAL“ (Allradantriebssys-
tem in Neutralstellung) angezeigt.
Taste NEUTRAL (Leerlauf) (N)
START UND BETRIEB
230

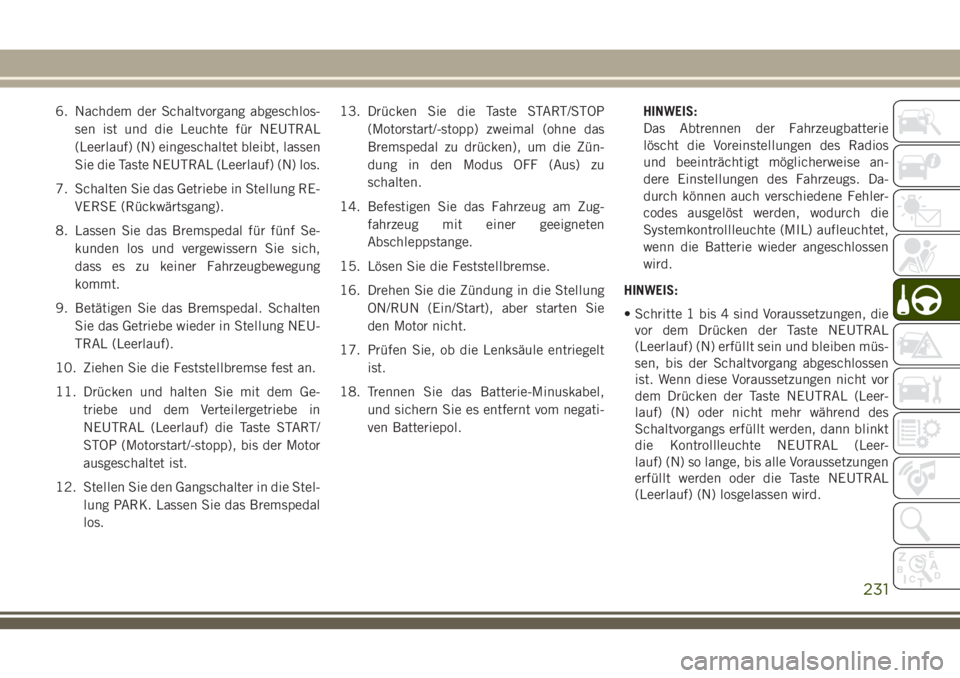

6. Nachdem der Schaltvorgang abgeschlos-
sen ist und die Leuchte für NEUTRAL
(Leerlauf) (N) eingeschaltet bleibt, lassen
Sie die Taste NEUTRAL (Leerlauf) (N) los.
7. Schalten Sie das Getriebe in Stellung RE-
VERSE (Rückwärtsgang).
8. Lassen Sie das Bremspedal für fünf Se-
kunden los und vergewissern Sie sich,
dass es zu keiner Fahrzeugbewegung
kommt.
9. Betätigen Sie das Bremspedal. Schalten
Sie das Getriebe wieder in Stellung NEU-
TRAL (Leerlauf).
10. Ziehen Sie die Feststellbremse fest an.
11. Drücken und halten Sie mit dem Ge-
triebe und dem Verteilergetriebe in
NEUTRAL (Leerlauf) die Taste START/
STOP (Motorstart/-stopp), bis der Motor
ausgeschaltet ist.
12. Stellen Sie den Gangschalter in die Stel-
lung PARK. Lassen Sie das Bremspedal
los.13. Drücken Sie die Taste START/STOP
(Motorstart/-stopp) zweimal (ohne das
Bremspedal zu drücken), um die Zün-
dung in den Modus OFF (Aus) zu
schalten.
14. Befestigen Sie das Fahrzeug am Zug-
fahrzeug mit einer geeigneten
Abschleppstange.
15. Lösen Sie die Feststellbremse.
16. Drehen Sie die Zündung in die Stellung
ON/RUN (Ein/Start), aber starten Sie
den Motor nicht.
17. Prüfen Sie, ob die Lenksäule entriegelt
ist.
18. Trennen Sie das Batterie-Minuskabel,
und sichern Sie es entfernt vom negati-
ven Batteriepol.HINWEIS:
Das Abtrennen der Fahrzeugbatterie
löscht die Voreinstellungen des Radios
und beeinträchtigt möglicherweise an-
dere Einstellungen des Fahrzeugs. Da-
durch können auch verschiedene Fehler-
codes ausgelöst werden, wodurch die
Systemkontrollleuchte (MIL) aufleuchtet,
wenn die Batterie wieder angeschlossen
wird.
HINWEIS:
• Schritte 1 bis 4 sind Voraussetzungen, die
vor dem Drücken der Taste NEUTRAL
(Leerlauf) (N) erfüllt sein und bleiben müs-
sen, bis der Schaltvorgang abgeschlossen
ist. Wenn diese Voraussetzungen nicht vor
dem Drücken der Taste NEUTRAL (Leer-
lauf) (N) oder nicht mehr während des
Schaltvorgangs erfüllt werden, dann blinkt
die Kontrollleuchte NEUTRAL (Leer-
lauf) (N) so lange, bis alle Voraussetzungen
erfüllt werden oder die Taste NEUTRAL
(Leerlauf) (N) losgelassen wird.
231

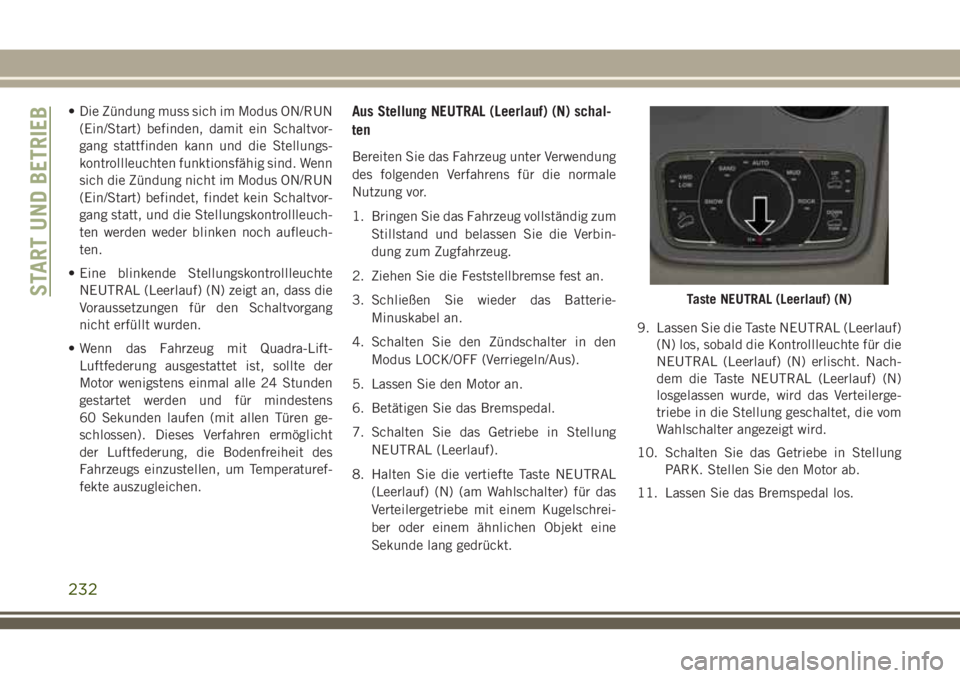

• Die Zündung muss sich im Modus ON/RUN
(Ein/Start) befinden, damit ein Schaltvor-
gang stattfinden kann und die Stellungs-
kontrollleuchten funktionsfähig sind. Wenn
sich die Zündung nicht im Modus ON/RUN
(Ein/Start) befindet, findet kein Schaltvor-
gang statt, und die Stellungskontrollleuch-
ten werden weder blinken noch aufleuch-
ten.
• Eine blinkende Stellungskontrollleuchte
NEUTRAL (Leerlauf) (N) zeigt an, dass die
Voraussetzungen für den Schaltvorgang
nicht erfüllt wurden.
• Wenn das Fahrzeug mit Quadra-Lift-
Luftfederung ausgestattet ist, sollte der
Motor wenigstens einmal alle 24 Stunden
gestartet werden und für mindestens
60 Sekunden laufen (mit allen Türen ge-
schlossen). Dieses Verfahren ermöglicht
der Luftfederung, die Bodenfreiheit des
Fahrzeugs einzustellen, um Temperaturef-
fekte auszugleichen.Aus Stellung NEUTRAL (Leerlauf) (N) schal-
ten
Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für die normale
Nutzung vor.
1. Bringen Sie das Fahrzeug vollständig zum
Stillstand und belassen Sie die Verbin-
dung zum Zugfahrzeug.
2. Ziehen Sie die Feststellbremse fest an.
3. Schließen Sie wieder das Batterie-
Minuskabel an.
4. Schalten Sie den Zündschalter in den
Modus LOCK/OFF (Verriegeln/Aus).
5. Lassen Sie den Motor an.
6. Betätigen Sie das Bremspedal.
7. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
8. Halten Sie die vertiefte Taste NEUTRAL
(Leerlauf) (N) (am Wahlschalter) für das
Verteilergetriebe mit einem Kugelschrei-
ber oder einem ähnlichen Objekt eine
Sekunde lang gedrückt.9. Lassen Sie die Taste NEUTRAL (Leerlauf)
(N) los, sobald die Kontrollleuchte für die
NEUTRAL (Leerlauf) (N) erlischt. Nach-
dem die Taste NEUTRAL (Leerlauf) (N)
losgelassen wurde, wird das Verteilerge-
triebe in die Stellung geschaltet, die vom
Wahlschalter angezeigt wird.
10. Schalten Sie das Getriebe in Stellung
PARK. Stellen Sie den Motor ab.
11. Lassen Sie das Bremspedal los.
Taste NEUTRAL (Leerlauf) (N)START UND BETRIEB
232

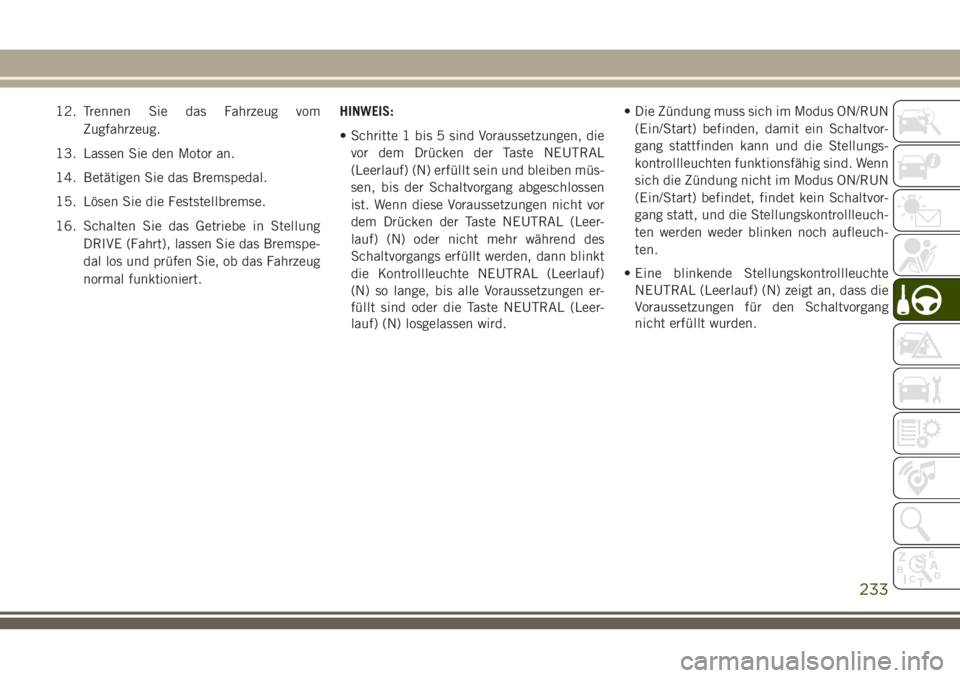

12. Trennen Sie das Fahrzeug vom
Zugfahrzeug.
13. Lassen Sie den Motor an.
14. Betätigen Sie das Bremspedal.
15. Lösen Sie die Feststellbremse.
16. Schalten Sie das Getriebe in Stellung
DRIVE (Fahrt), lassen Sie das Bremspe-
dal los und prüfen Sie, ob das Fahrzeug
normal funktioniert.HINWEIS:
• Schritte 1 bis 5 sind Voraussetzungen, die
vor dem Drücken der Taste NEUTRAL
(Leerlauf) (N) erfüllt sein und bleiben müs-
sen, bis der Schaltvorgang abgeschlossen
ist. Wenn diese Voraussetzungen nicht vor
dem Drücken der Taste NEUTRAL (Leer-
lauf) (N) oder nicht mehr während des
Schaltvorgangs erfüllt werden, dann blinkt
die Kontrollleuchte NEUTRAL (Leerlauf)
(N) so lange, bis alle Voraussetzungen er-
füllt sind oder die Taste NEUTRAL (Leer-
lauf) (N) losgelassen wird.• Die Zündung muss sich im Modus ON/RUN
(Ein/Start) befinden, damit ein Schaltvor-
gang stattfinden kann und die Stellungs-
kontrollleuchten funktionsfähig sind. Wenn
sich die Zündung nicht im Modus ON/RUN
(Ein/Start) befindet, findet kein Schaltvor-
gang statt, und die Stellungskontrollleuch-
ten werden weder blinken noch aufleuch-
ten.
• Eine blinkende Stellungskontrollleuchte
NEUTRAL (Leerlauf) (N) zeigt an, dass die
Voraussetzungen für den Schaltvorgang
nicht erfüllt wurden.
233

234

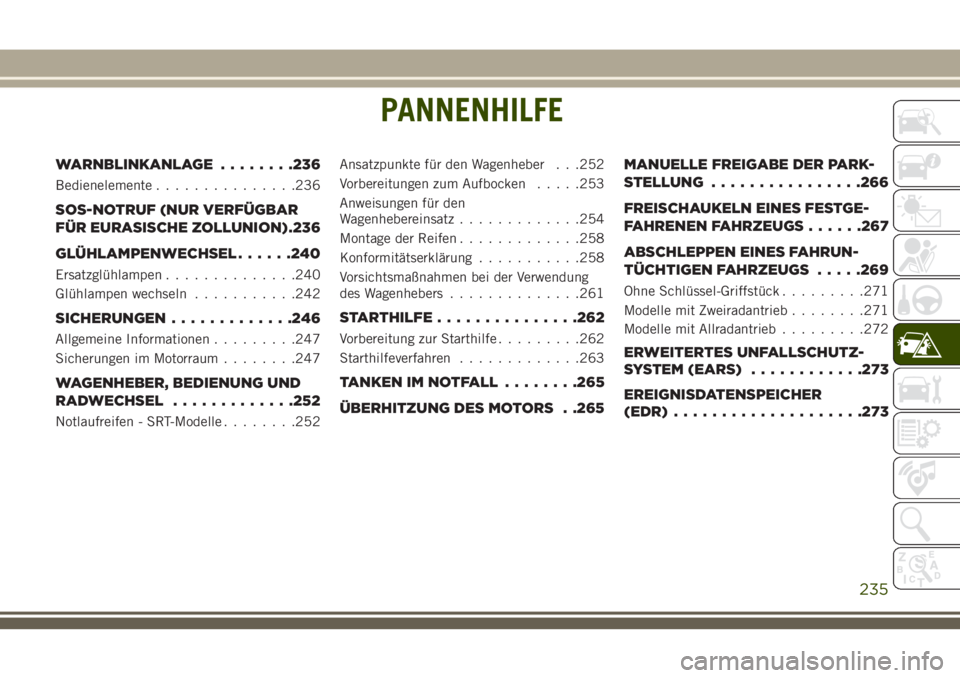

PANNENHILFE
WARNBLINKANLAGE........236
Bedienelemente...............236
SOS-NOTRUF (NUR VERFÜGBAR
FÜR EURASISCHE ZOLLUNION).236
GLÜHLAMPENWECHSEL......240
Ersatzglühlampen..............240
Glühlampen wechseln...........242
SICHERUNGEN.............246
Allgemeine Informationen.........247
Sicherungen im Motorraum........247
WAGENHEBER, BEDIENUNG UND
RADWECHSEL.............252
Notlaufreifen - SRT-Modelle........252Ansatzpunkte für den Wagenheber . . .252
Vorbereitungen zum Aufbocken.....253
Anweisungen für den
Wagenhebereinsatz.............254
Montage der Reifen.............258
Konformitätserklärung...........258
Vorsichtsmaßnahmen bei der Verwendung
des Wagenhebers..............261
STARTHILFE...............262
Vorbereitung zur Starthilfe.........262
Starthilfeverfahren.............263
TANKEN IM NOTFALL........265
ÜBERHITZUNG DES MOTORS . .265MANUELLE FREIGABE DER PARK-
STELLUNG................266
FREISCHAUKELN EINES FESTGE-
FAHRENEN FAHRZEUGS......267
ABSCHLEPPEN EINES FAHRUN-
TÜCHTIGEN FAHRZEUGS.....269
Ohne Schlüssel-Griffstück.........271
Modelle mit Zweiradantrieb........271
Modelle mit Allradantrieb.........272
ERWEITERTES UNFALLSCHUTZ-
SYSTEM (EARS)............273
EREIGNISDATENSPEICHER
(EDR)....................273
PANNENHILFE
235

WARNBLINKANLAGE
Bedienelemente
Der Warnblinkanlagenschalter befindet sich
in der Schaltergruppe direkt über den Reg-
lern für die Klimaanlage.
Drücken Sie zum Einschalten der Warnblink-
anlage auf den Schalter. Bei aktiviertem
Schalter blinken alle Fahrtrichtungsanzeiger,
um passierende Fahrzeuge zu warnen. Durch
erneutes Drücken des Schalters wird die
Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der Fahrt
einschalten. Die Warnblinkanlage nur dann
einschalten, wenn Ihr Fahrzeug nicht mehr
fahrbar ist und die Sicherheit anderer Fahrer
gefährdet.
Die Warnblinkanlage arbeitet auch bei Zünd-
schalter in Stellung OFF (Verriegeln), sodass
Sie das Fahrzeug verlassen können, um Hilfe
zu holen.
HINWEIS:
Bei längerem Betrieb kann die Warnblinkan-
lage die Batterie entladen.
SOS-NOTRUF (NUR
VERFÜGBAR FÜR
EURASISCHE ZOLLUNION)
Ihr Fahrzeug verfügt über eine bordeigene
Hilfsfunktion, die so ausgelegt ist, dass sie
im Falle eines Unfalls und/oder im Notfall
Unterstützung leistet. Diese Funktion wird
durch den Eingriff der Airbags automatisch
aktiviert und kann manuell aktiviert werden,
indem die Taste am Sockel des Rückspiegels
gedrückt wird.
HINWEIS:
Der SOS-Notruf funktioniert nur bei aktivier-
tem Netzbetreiber.Das SOS-Notrufsystem leitet bei einem Un-
fall mit Airbageingriff automatisch einen Ruf
an Rettungsdienste weiter, vorausgesetzt, die
Zündung ist in der Betriebsstellung RUN
(Ein/Start) und die Airbags sind in Betrieb.
Der manuelle Notruf ist ebenso möglich,
wenn die Zündung ausgeschaltet ist, solange
die Hintergrundbeleuchtung eingeschaltet
bleibt. Dazu muss die SOS-Taste am Spiegel-
sockel betätigt werden. Wenn die Verbindung
zwischen dem Fahrzeug und einer öffentli-
chen Notrufzentrale hergestellt ist, überträgt
Ihr Fahrzeug automatisch Standortinformati-
onen und Fahrzeugdaten an den Mitarbeiter
der Notrufzentrale.
SOS-Notruftaste
PANNENHILFE
236

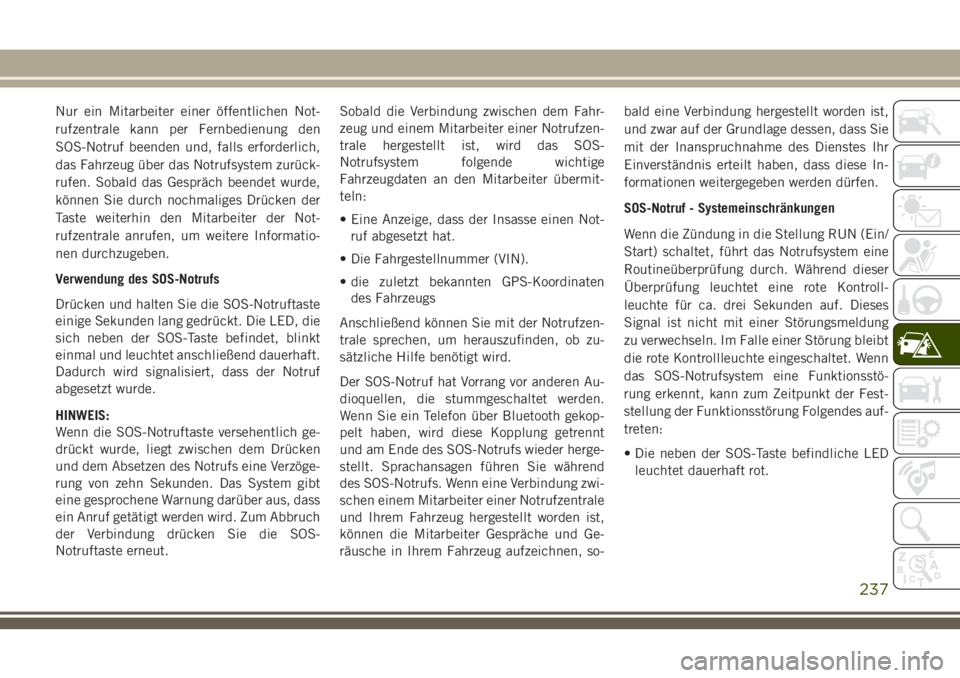

Nur ein Mitarbeiter einer öffentlichen Not-
rufzentrale kann per Fernbedienung den
SOS-Notruf beenden und, falls erforderlich,
das Fahrzeug über das Notrufsystem zurück-
rufen. Sobald das Gespräch beendet wurde,
können Sie durch nochmaliges Drücken der
Taste weiterhin den Mitarbeiter der Not-
rufzentrale anrufen, um weitere Informatio-
nen durchzugeben.
Verwendung des SOS-Notrufs
Drücken und halten Sie die SOS-Notruftaste
einige Sekunden lang gedrückt. Die LED, die
sich neben der SOS-Taste befindet, blinkt
einmal und leuchtet anschließend dauerhaft.
Dadurch wird signalisiert, dass der Notruf
abgesetzt wurde.
HINWEIS:
Wenn die SOS-Notruftaste versehentlich ge-
drückt wurde, liegt zwischen dem Drücken
und dem Absetzen des Notrufs eine Verzöge-
rung von zehn Sekunden. Das System gibt
eine gesprochene Warnung darüber aus, dass
ein Anruf getätigt werden wird. Zum Abbruch
der Verbindung drücken Sie die SOS-
Notruftaste erneut.Sobald die Verbindung zwischen dem Fahr-
zeug und einem Mitarbeiter einer Notrufzen-
trale hergestellt ist, wird das SOS-
Notrufsystem folgende wichtige
Fahrzeugdaten an den Mitarbeiter übermit-
teln:
• Eine Anzeige, dass der Insasse einen Not-
ruf abgesetzt hat.
• Die Fahrgestellnummer (VIN).
• die zuletzt bekannten GPS-Koordinaten
des Fahrzeugs
Anschließend können Sie mit der Notrufzen-
trale sprechen, um herauszufinden, ob zu-
sätzliche Hilfe benötigt wird.
Der SOS-Notruf hat Vorrang vor anderen Au-
dioquellen, die stummgeschaltet werden.
Wenn Sie ein Telefon über Bluetooth gekop-
pelt haben, wird diese Kopplung getrennt
und am Ende des SOS-Notrufs wieder herge-
stellt. Sprachansagen führen Sie während
des SOS-Notrufs. Wenn eine Verbindung zwi-
schen einem Mitarbeiter einer Notrufzentrale
und Ihrem Fahrzeug hergestellt worden ist,
können die Mitarbeiter Gespräche und Ge-
räusche in Ihrem Fahrzeug aufzeichnen, so-bald eine Verbindung hergestellt worden ist,
und zwar auf der Grundlage dessen, dass Sie
mit der Inanspruchnahme des Dienstes Ihr
Einverständnis erteilt haben, dass diese In-
formationen weitergegeben werden dürfen.
SOS-Notruf - Systemeinschränkungen
Wenn die Zündung in die Stellung RUN (Ein/
Start) schaltet, führt das Notrufsystem eine
Routineüberprüfung durch. Während dieser
Überprüfung leuchtet eine rote Kontroll-
leuchte für ca. drei Sekunden auf. Dieses
Signal ist nicht mit einer Störungsmeldung
zu verwechseln. Im Falle einer Störung bleibt
die rote Kontrollleuchte eingeschaltet. Wenn
das SOS-Notrufsystem eine Funktionsstö-
rung erkennt, kann zum Zeitpunkt der Fest-
stellung der Funktionsstörung Folgendes auf-
treten:
• Die neben der SOS-Taste befindliche LED
leuchtet dauerhaft rot.
237

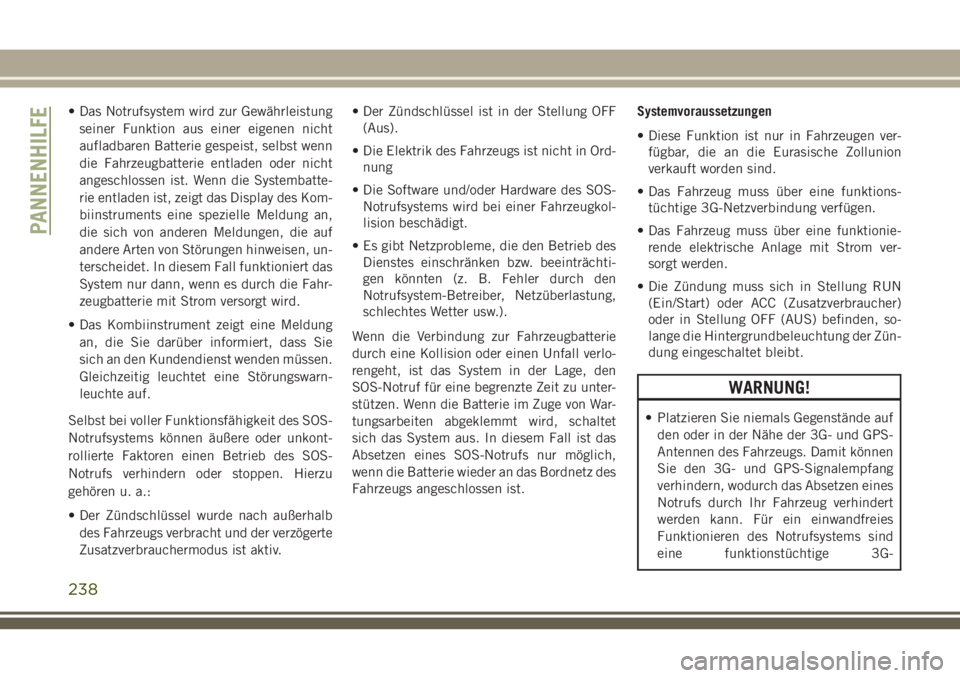

• Das Notrufsystem wird zur Gewährleistung
seiner Funktion aus einer eigenen nicht
aufladbaren Batterie gespeist, selbst wenn
die Fahrzeugbatterie entladen oder nicht
angeschlossen ist. Wenn die Systembatte-
rie entladen ist, zeigt das Display des Kom-
biinstruments eine spezielle Meldung an,
die sich von anderen Meldungen, die auf
andere Arten von Störungen hinweisen, un-
terscheidet. In diesem Fall funktioniert das
System nur dann, wenn es durch die Fahr-
zeugbatterie mit Strom versorgt wird.
• Das Kombiinstrument zeigt eine Meldung
an, die Sie darüber informiert, dass Sie
sich an den Kundendienst wenden müssen.
Gleichzeitig leuchtet eine Störungswarn-
leuchte auf.
Selbst bei voller Funktionsfähigkeit des SOS-
Notrufsystems können äußere oder unkont-
rollierte Faktoren einen Betrieb des SOS-
Notrufs verhindern oder stoppen. Hierzu
gehören u. a.:
• Der Zündschlüssel wurde nach außerhalb
des Fahrzeugs verbracht und der verzögerte
Zusatzverbrauchermodus ist aktiv.• Der Zündschlüssel ist in der Stellung OFF
(Aus).
• Die Elektrik des Fahrzeugs ist nicht in Ord-
nung
• Die Software und/oder Hardware des SOS-
Notrufsystems wird bei einer Fahrzeugkol-
lision beschädigt.
• Es gibt Netzprobleme, die den Betrieb des
Dienstes einschränken bzw. beeinträchti-
gen könnten (z. B. Fehler durch den
Notrufsystem-Betreiber, Netzüberlastung,
schlechtes Wetter usw.).
Wenn die Verbindung zur Fahrzeugbatterie
durch eine Kollision oder einen Unfall verlo-
rengeht, ist das System in der Lage, den
SOS-Notruf für eine begrenzte Zeit zu unter-
stützen. Wenn die Batterie im Zuge von War-
tungsarbeiten abgeklemmt wird, schaltet
sich das System aus. In diesem Fall ist das
Absetzen eines SOS-Notrufs nur möglich,
wenn die Batterie wieder an das Bordnetz des
Fahrzeugs angeschlossen ist.Systemvoraussetzungen
• Diese Funktion ist nur in Fahrzeugen ver-
fügbar, die an die Eurasische Zollunion
verkauft worden sind.
• Das Fahrzeug muss über eine funktions-
tüchtige 3G-Netzverbindung verfügen.
• Das Fahrzeug muss über eine funktionie-
rende elektrische Anlage mit Strom ver-
sorgt werden.
• Die Zündung muss sich in Stellung RUN
(Ein/Start) oder ACC (Zusatzverbraucher)
oder in Stellung OFF (AUS) befinden, so-
lange die Hintergrundbeleuchtung der Zün-
dung eingeschaltet bleibt.
WARNUNG!
• Platzieren Sie niemals Gegenstände auf
den oder in der Nähe der 3G- und GPS-
Antennen des Fahrzeugs. Damit können
Sie den 3G- und GPS-Signalempfang
verhindern, wodurch das Absetzen eines
Notrufs durch Ihr Fahrzeug verhindert
werden kann. Für ein einwandfreies
Funktionieren des Notrufsystems sind
eine funktionstüchtige 3G-
PANNENHILFE
238
