JEEP GRAND CHEROKEE 2018 Drift- och underhållshandbok (in Swedish)

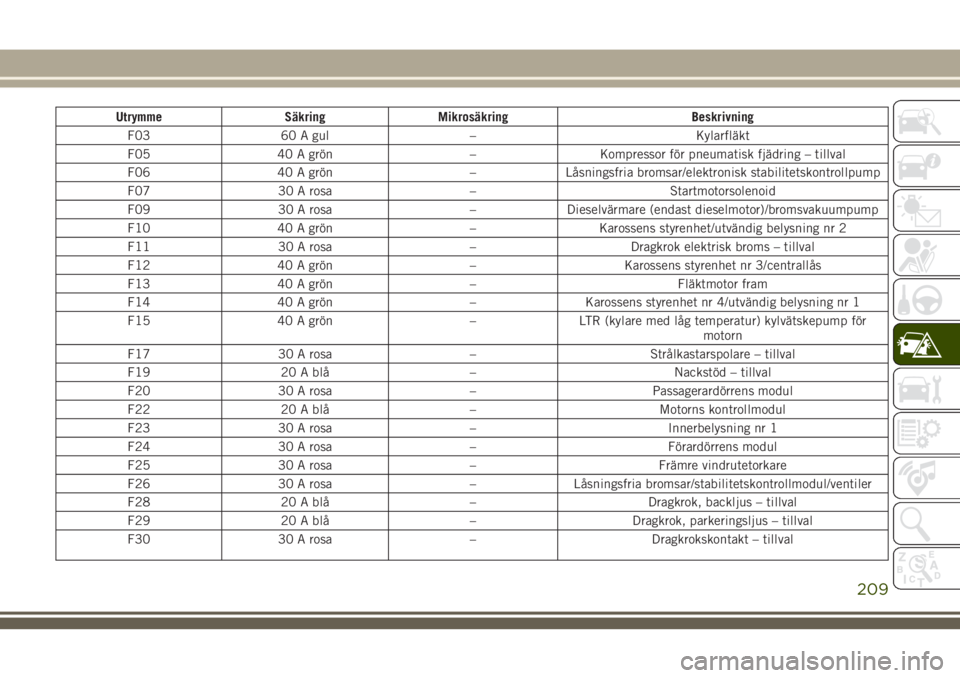

Utrymme Säkring Mikrosäkring Beskrivning
F03 60 A gul – Kylarfläkt
F05 40 A grön – Kompressor för pneumatisk fjädring – tillval
F06 40 A grön – Låsningsfria bromsar/elektronisk stabilitetskontrollpump
F07 30 A rosa – Startmotorsolenoid
F09 30 A rosa – Dieselvärmare (endast dieselmotor)/bromsvakuumpump
F10 40 A grön – Karossens styrenhet/utvändig belysning nr 2
F11 30 A rosa – Dragkrok elektrisk broms – tillval
F12 40 A grön – Karossens styrenhet nr 3/centrallås
F13 40 A grön – Fläktmotor fram
F14 40 A grön – Karossens styrenhet nr 4/utvändig belysning nr 1
F15 40 A grön – LTR (kylare med låg temperatur) kylvätskepump för
motorn
F17 30 A rosa – Strålkastarspolare – tillval
F19 20 A blå – Nackstöd – tillval
F20 30 A rosa – Passagerardörrens modul
F22 20 A blå – Motorns kontrollmodul
F23 30 A rosa – Innerbelysning nr 1
F24 30 A rosa – Förardörrens modul
F25 30 A rosa – Främre vindrutetorkare
F26 30 A rosa – Låsningsfria bromsar/stabilitetskontrollmodul/ventiler
F28 20 A blå – Dragkrok, backljus – tillval
F29 20 A blå – Dragkrok, parkeringsljus – tillval
F30 30 A rosa – Dragkrokskontakt – tillval
209

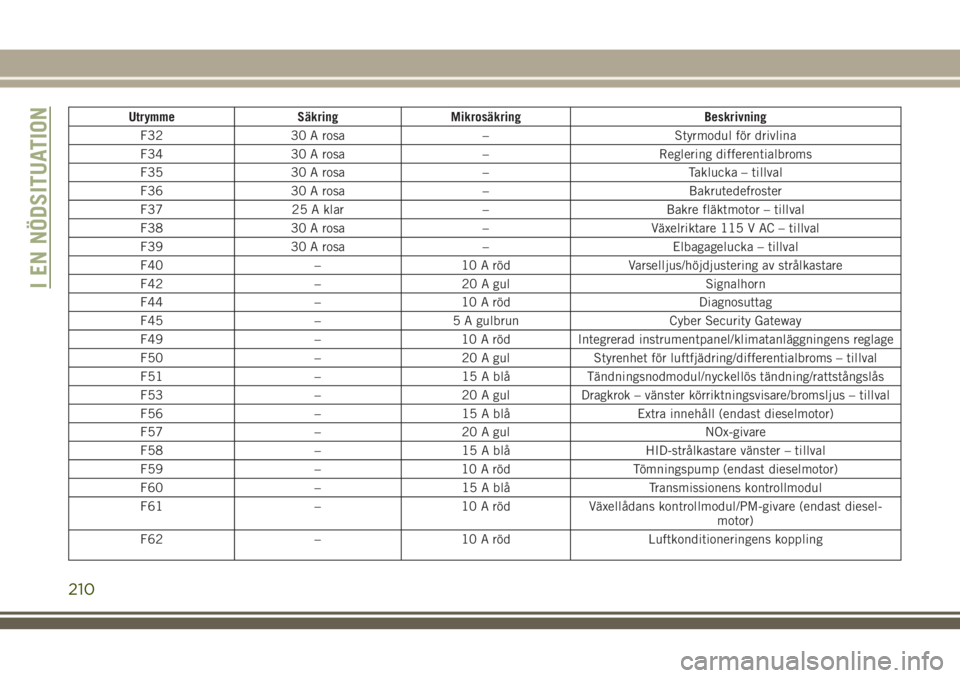

Utrymme Säkring Mikrosäkring Beskrivning
F32 30 A rosa – Styrmodul för drivlina
F34 30 A rosa – Reglering differentialbroms
F35 30 A rosa – Taklucka – tillval
F36 30 A rosa – Bakrutedefroster
F37 25 A klar – Bakre fläktmotor – tillval
F38 30 A rosa – Växelriktare 115 V AC – tillval
F39 30 A rosa – Elbagagelucka – tillval
F40 – 10 A röd Varselljus/höjdjustering av strålkastare
F42 – 20 A gul Signalhorn
F44 – 10 A röd Diagnosuttag
F45 – 5 A gulbrun Cyber Security Gateway
F49 – 10 A röd Integrerad instrumentpanel/klimatanläggningens reglage
F50 – 20 A gul Styrenhet för luftfjädring/differentialbroms – tillval
F51 – 15 A blå Tändningsnodmodul/nyckellös tändning/rattstångslås
F53 – 20 A gul Dragkrok – vänster körriktningsvisare/bromsljus – tillval
F56 – 15 A blå Extra innehåll (endast dieselmotor)
F57 – 20 A gul NOx-givare
F58 – 15 A blå HID-strålkastare vänster – tillval
F59 – 10 A röd Tömningspump (endast dieselmotor)
F60 – 15 A blå Transmissionens kontrollmodul
F61 – 10 A röd Växellådans kontrollmodul/PM-givare (endast diesel-
motor)
F62 – 10 A röd Luftkonditioneringens koppling
I EN NÖDSITUATION
210

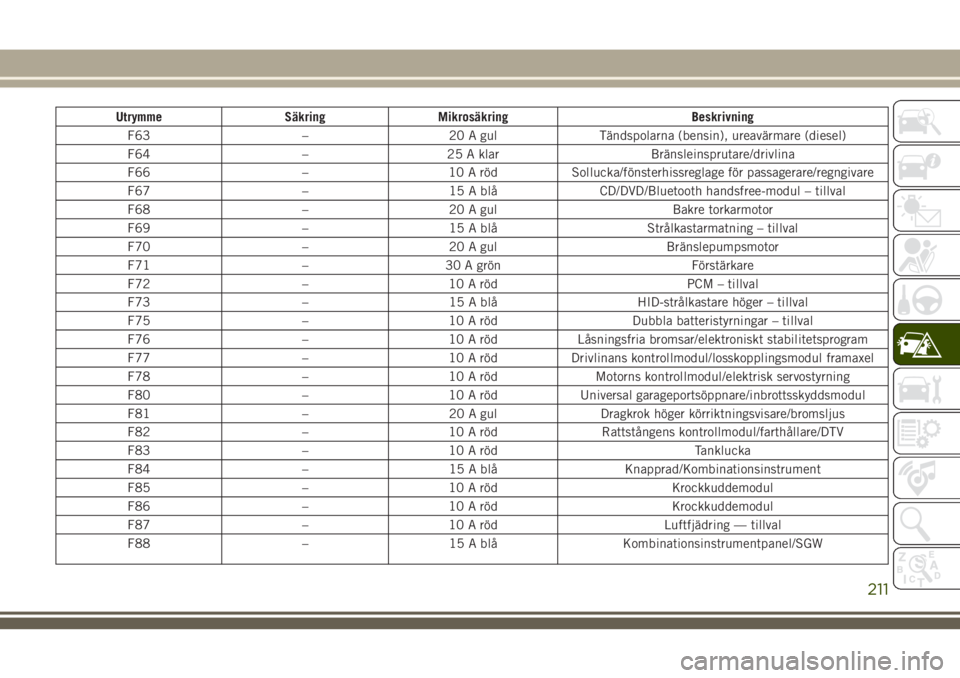

Utrymme Säkring Mikrosäkring Beskrivning
F63 – 20 A gul Tändspolarna (bensin), ureavärmare (diesel)
F64 – 25 A klar Bränsleinsprutare/drivlina
F66 – 10 A röd Sollucka/fönsterhissreglage för passagerare/regngivare
F67 – 15 A blå CD/DVD/Bluetooth handsfree-modul – tillval
F68 – 20 A gul Bakre torkarmotor
F69 – 15 A blå Strålkastarmatning – tillval
F70 – 20 A gul Bränslepumpsmotor
F71 – 30 A grön Förstärkare
F72 – 10 A röd PCM – tillval
F73 – 15 A blå HID-strålkastare höger – tillval
F75 – 10 A röd Dubbla batteristyrningar – tillval
F76 – 10 A röd Låsningsfria bromsar/elektroniskt stabilitetsprogram
F77 – 10 A röd Drivlinans kontrollmodul/losskopplingsmodul framaxel
F78 – 10 A röd Motorns kontrollmodul/elektrisk servostyrning
F80 – 10 A röd Universal garageportsöppnare/inbrottsskyddsmodul
F81 – 20 A gul Dragkrok höger körriktningsvisare/bromsljus
F82 – 10 A röd Rattstångens kontrollmodul/farthållare/DTV
F83 – 10 A röd Tanklucka
F84 – 15 A blå Knapprad/Kombinationsinstrument
F85 – 10 A röd Krockkuddemodul
F86 – 10 A röd Krockkuddemodul
F87 – 10 A röd Luftfjädring — tillval
F88 – 15 A blå Kombinationsinstrumentpanel/SGW
211

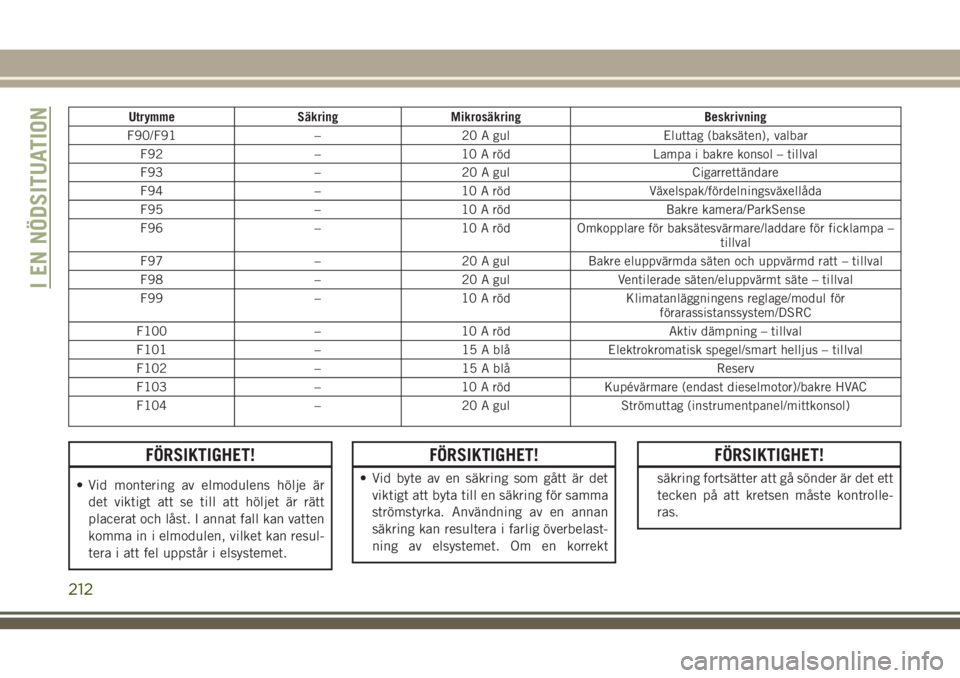

Utrymme Säkring Mikrosäkring Beskrivning
F90/F91 – 20 A gul Eluttag (baksäten), valbar
F92 – 10 A röd Lampa i bakre konsol – tillval
F93 – 20 A gul Cigarrettändare
F94 – 10 A röd Växelspak/fördelningsväxellåda
F95 – 10 A röd Bakre kamera/ParkSense
F96 – 10 A röd Omkopplare för baksätesvärmare/laddare för ficklampa –
tillval
F97 – 20 A gul Bakre eluppvärmda säten och uppvärmd ratt – tillval
F98 – 20 A gul Ventilerade säten/eluppvärmt säte – tillval
F99 – 10 A röd Klimatanläggningens reglage/modul för
förarassistanssystem/DSRC
F100 – 10 A röd Aktiv dämpning – tillval
F101 – 15 A blå Elektrokromatisk spegel/smart helljus – tillval
F102 – 15 A blå Reserv
F103 – 10 A röd Kupévärmare (endast dieselmotor)/bakre HVAC
F104 – 20 A gul Strömuttag (instrumentpanel/mittkonsol)
FÖRSIKTIGHET!
• Vid montering av elmodulens hölje är
det viktigt att se till att höljet är rätt
placerat och låst. I annat fall kan vatten
komma in i elmodulen, vilket kan resul-
tera i att fel uppstår i elsystemet.
FÖRSIKTIGHET!
• Vid byte av en säkring som gått är det
viktigt att byta till en säkring för samma
strömstyrka. Användning av en annan
säkring kan resultera i farlig överbelast-
ning av elsystemet. Om en korrekt
FÖRSIKTIGHET!
säkring fortsätter att gå sönder är det ett
tecken på att kretsen måste kontrolle-
ras.
I EN NÖDSITUATION
212

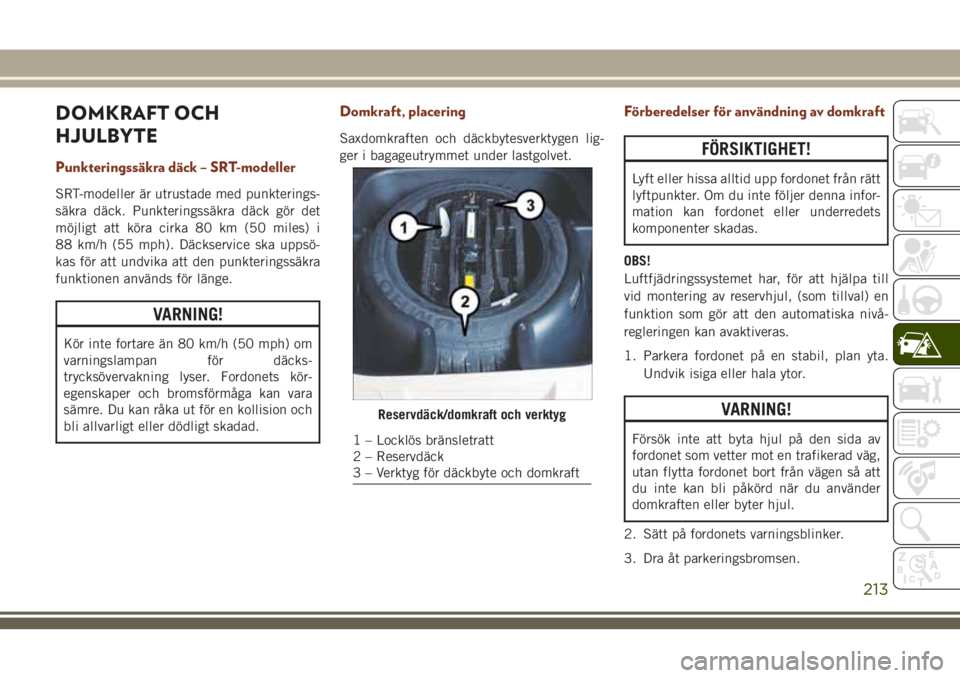

DOMKRAFT OCH
HJULBYTE
Punkteringssäkra däck – SRT-modeller
SRT-modeller är utrustade med punkterings-
säkra däck. Punkteringssäkra däck gör det
möjligt att köra cirka 80 km (50 miles) i
88 km/h (55 mph). Däckservice ska uppsö-
kas för att undvika att den punkteringssäkra
funktionen används för länge.
VARNING!
Kör inte fortare än 80 km/h (50 mph) om
varningslampan för däcks-
trycksövervakning lyser. Fordonets kör-
egenskaper och bromsförmåga kan vara
sämre. Du kan råka ut för en kollision och
bli allvarligt eller dödligt skadad.
Domkraft, placering
Saxdomkraften och däckbytesverktygen lig-
ger i bagageutrymmet under lastgolvet.
Förberedelser för användning av domkraft
FÖRSIKTIGHET!
Lyft eller hissa alltid upp fordonet från rätt
lyftpunkter. Om du inte följer denna infor-
mation kan fordonet eller underredets
komponenter skadas.
OBS!
Luftfjädringssystemet har, för att hjälpa till
vid montering av reservhjul, (som tillval) en
funktion som gör att den automatiska nivå-
regleringen kan avaktiveras.
1. Parkera fordonet på en stabil, plan yta.
Undvik isiga eller hala ytor.
VARNING!
Försök inte att byta hjul på den sida av
fordonet som vetter mot en trafikerad väg,
utan flytta fordonet bort från vägen så att
du inte kan bli påkörd när du använder
domkraften eller byter hjul.
2. Sätt på fordonets varningsblinker.
3. Dra åt parkeringsbromsen.
Reservdäck/domkraft och verktyg
1 – Locklös bränsletratt
2 – Reservdäck
3 – Verktyg för däckbyte och domkraft
213

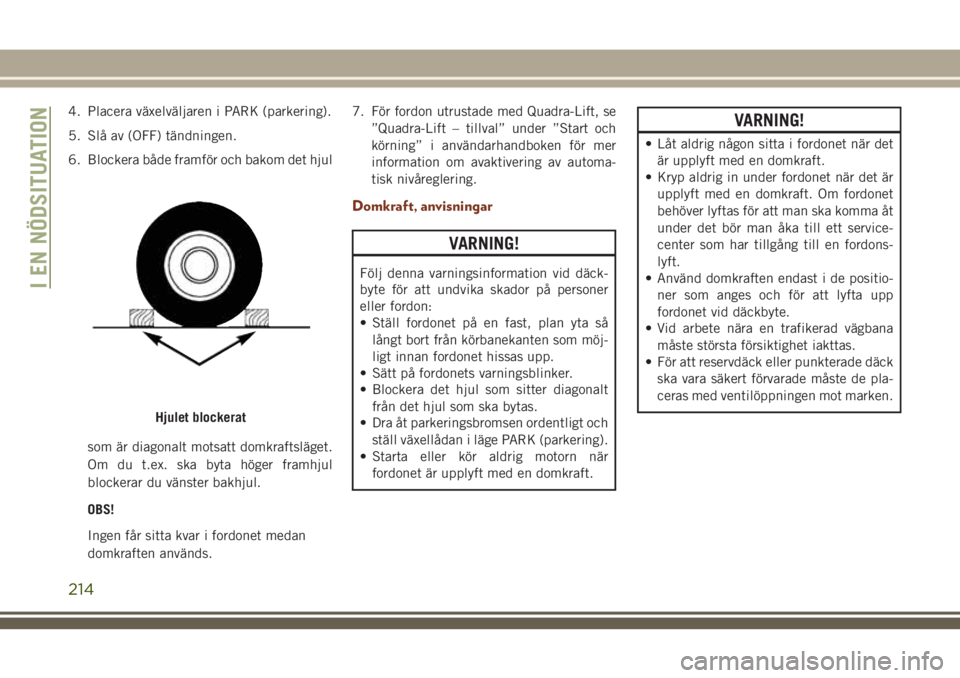

4. Placera växelväljaren i PARK (parkering).
5. Slå av (OFF) tändningen.
6. Blockera både framför och bakom det hjul
som är diagonalt motsatt domkraftsläget.
Om du t.ex. ska byta höger framhjul
blockerar du vänster bakhjul.
OBS!
Ingen får sitta kvar i fordonet medan
domkraften används.7. För fordon utrustade med Quadra-Lift, se
”Quadra-Lift – tillval” under ”Start och
körning” i användarhandboken för mer
information om avaktivering av automa-
tisk nivåreglering.
Domkraft, anvisningar
VARNING!
Följ denna varningsinformation vid däck-
byte för att undvika skador på personer
eller fordon:
• Ställ fordonet på en fast, plan yta så
långt bort från körbanekanten som möj-
ligt innan fordonet hissas upp.
• Sätt på fordonets varningsblinker.
• Blockera det hjul som sitter diagonalt
från det hjul som ska bytas.
• Dra åt parkeringsbromsen ordentligt och
ställ växellådan i läge PARK (parkering).
• Starta eller kör aldrig motorn när
fordonet är upplyft med en domkraft.
VARNING!
• Låt aldrig någon sitta i fordonet när det
är upplyft med en domkraft.
• Kryp aldrig in under fordonet när det är
upplyft med en domkraft. Om fordonet
behöver lyftas för att man ska komma åt
under det bör man åka till ett service-
center som har tillgång till en fordons-
lyft.
• Använd domkraften endast i de positio-
ner som anges och för att lyfta upp
fordonet vid däckbyte.
• Vid arbete nära en trafikerad vägbana
måste största försiktighet iakttas.
• För att reservdäck eller punkterade däck
ska vara säkert förvarade måste de pla-
ceras med ventilöppningen mot marken.
Hjulet blockerat
I EN NÖDSITUATION
214

FÖRSIKTIGHET!
Försök inte lyfta fordonet om domkraften
är placerad i andra lägen än de som anges
i anvisningarna för användning av fordon-
ets domkraft.

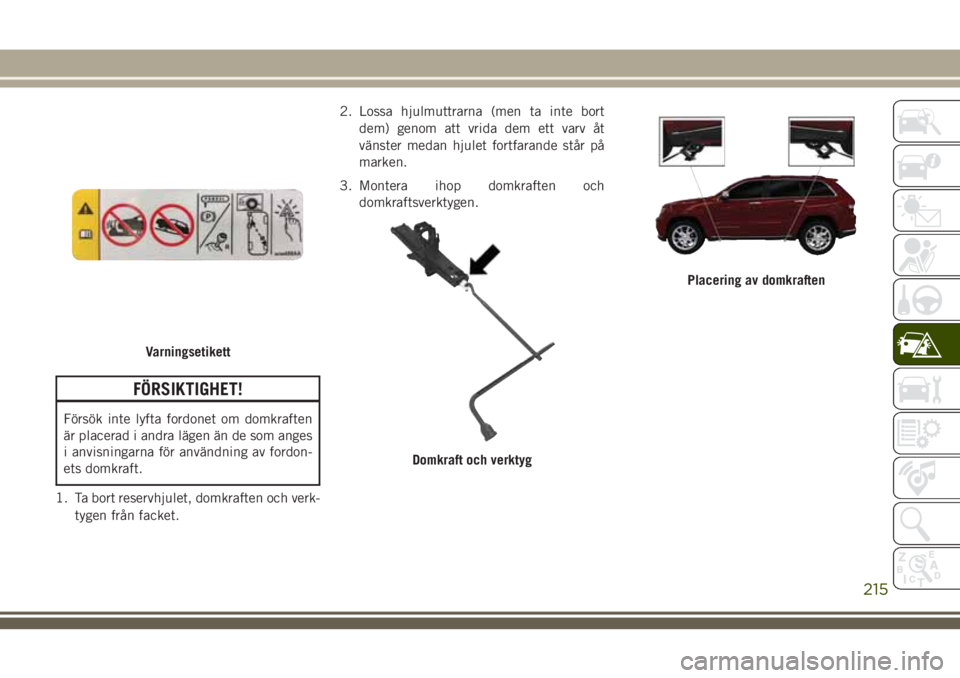

1. Ta bort reservhjulet, domkraften och verk-
tygen från facket.2. Lossa hjulmuttrarna (men ta inte bort
dem) genom att vrida dem ett varv åt
vänster medan hjulet fortfarande står på
marken.
3. Montera ihop domkraften och
domkraftsverktygen.
Varningsetikett
Domkraft och verktyg
Placering av domkraften
215

4. På framaxeln placerar du domkraften på
karossens underkant alldeles bakom
framhjulet enligt triangelmärkningen för
lyftpunkten på tröskellisten.Lyft inte upp
fordonet förrän du är säker på att dom-
kraften ligger an helt.
5. Vid byte av bakdäck, placera domkraften i
spåret på förankringsöglan alldeles fram-
för bakhjulet (enligt triangelmärkningenför lyftpunkten på tröskellisten).Lyft inte
upp fordonet förrän du är säker på att dom-
kraften ligger an helt.
FÖRSIKTIGHET!
Lyft INTE fordonet i karossens tröskellist.
Se till att domkraften placeras rätt inkopp-
lad på insidan av panelen. Skador på
fordonet kan uppkomma om denna proce-
dur inte följs.6. Lyft fordonet genom att vrida domkrafts-
skruven medurs. Lyft fordonet bara så
mycket att däcket går fritt från ytan och så
att du har tillräckligt med plats för att
montera reservhjulet. Ju mindre du lyfter,
desto bättre blir stabiliteten.
VARNING!
Om fordonet hissas upp mer än nödvän-
digt blir det mer instabilt. Fordonet kan
glida av domkraften och orsaka person-
skador. Hissa upp fordonet endast så myc-
ket som behövs för att ta bort hjulet.
7. Lossa hjulmuttrarna och hjulet.
8. Sätt reservhjulet på fordonet och sätt i
hjulmuttrarna med den konformade delen
mot hjulet. Dra åt muttrarna lätt.
FÖRSIKTIGHET!
Sätt fast reservhjulet med ventilen utåt.
Fordonet kan skadas om reservhjulet
monteras felaktigt.

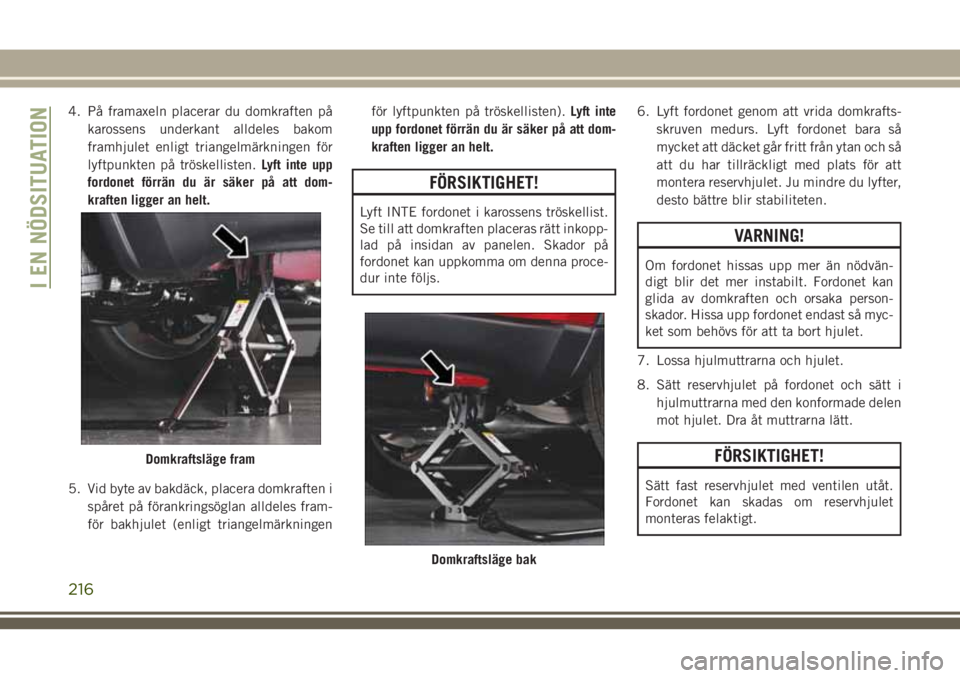

Domkraftsläge fram
Domkraftsläge bak
I EN NÖDSITUATION
216

VARNING!
Minska risken för att fordonet ska glida av
domkraften genom att inte dra åt mutt-
rarna helt förrän fordonet har sänkts ned.
Körning i detta läge kan leda till att allvar-
lig skada uppstår.

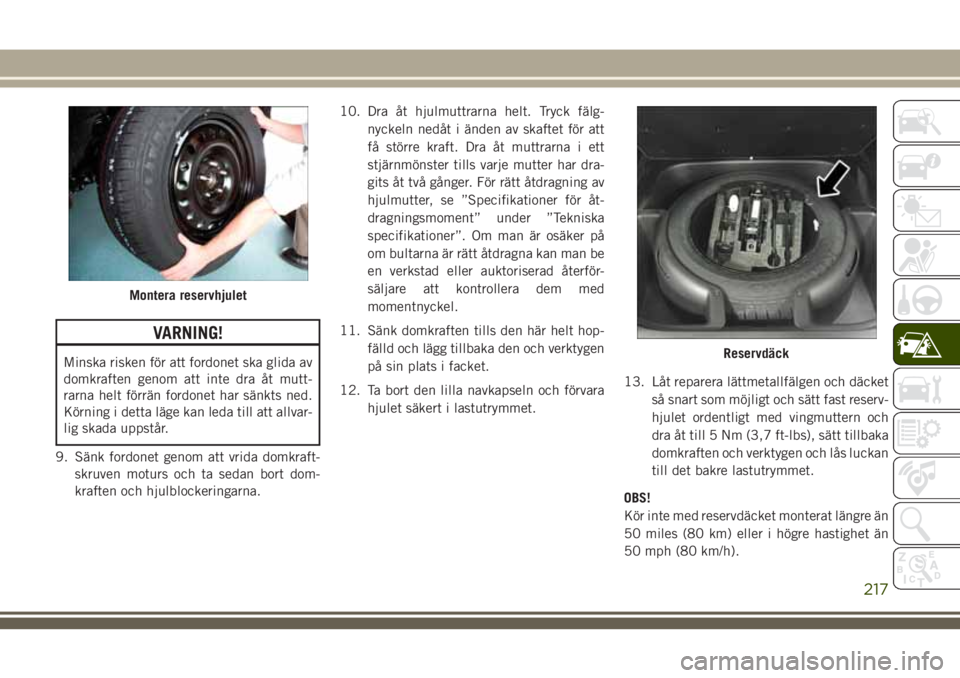

9. Sänk fordonet genom att vrida domkraft-
skruven moturs och ta sedan bort dom-
kraften och hjulblockeringarna.10. Dra åt hjulmuttrarna helt. Tryck fälg-
nyckeln nedåt i änden av skaftet för att
få större kraft. Dra åt muttrarna i ett
stjärnmönster tills varje mutter har dra-
gits åt två gånger. För rätt åtdragning av
hjulmutter, se ”Specifikationer för åt-
dragningsmoment” under ”Tekniska
specifikationer”. Om man är osäker på
om bultarna är rätt åtdragna kan man be
en verkstad eller auktoriserad återför-
säljare att kontrollera dem med
momentnyckel.
11. Sänk domkraften tills den här helt hop-
fälld och lägg tillbaka den och verktygen
på sin plats i facket.
12. Ta bort den lilla navkapseln och förvara
hjulet säkert i lastutrymmet.13. Låt reparera lättmetallfälgen och däcket
så snart som möjligt och sätt fast reserv-
hjulet ordentligt med vingmuttern och
dra åt till 5 Nm (3,7 ft-lbs), sätt tillbaka
domkraften och verktygen och lås luckan
till det bakre lastutrymmet.
OBS!
Kör inte med reservdäcket monterat längre än
50 miles (80 km) eller i högre hastighet än
50 mph (80 km/h).
Montera reservhjulet
Reservdäck
217

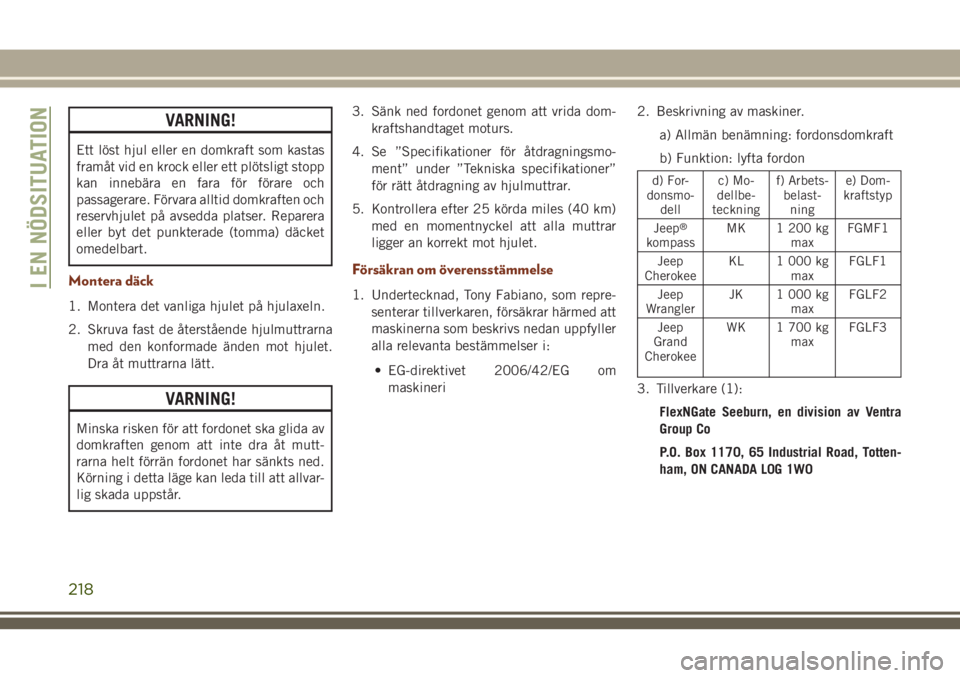

VARNING!
Ett löst hjul eller en domkraft som kastas
framåt vid en krock eller ett plötsligt stopp
kan innebära en fara för förare och
passagerare. Förvara alltid domkraften och
reservhjulet på avsedda platser. Reparera
eller byt det punkterade (tomma) däcket
omedelbart.
Montera däck
1. Montera det vanliga hjulet på hjulaxeln.
2. Skruva fast de återstående hjulmuttrarna
med den konformade änden mot hjulet.
Dra åt muttrarna lätt.
VARNING!
Minska risken för att fordonet ska glida av
domkraften genom att inte dra åt mutt-
rarna helt förrän fordonet har sänkts ned.
Körning i detta läge kan leda till att allvar-
lig skada uppstår.3. Sänk ned fordonet genom att vrida dom-
kraftshandtaget moturs.
4. Se ”Specifikationer för åtdragningsmo-
ment” under ”Tekniska specifikationer”
för rätt åtdragning av hjulmuttrar.
5. Kontrollera efter 25 körda miles (40 km)
med en momentnyckel att alla muttrar
ligger an korrekt mot hjulet.
Försäkran om överensstämmelse
1. Undertecknad, Tony Fabiano, som repre-
senterar tillverkaren, försäkrar härmed att
maskinerna som beskrivs nedan uppfyller
alla relevanta bestämmelser i:
• EG-direktivet 2006/42/EG om
maskineri2. Beskrivning av maskiner.
a) Allmän benämning: fordonsdomkraft
b) Funktion: lyfta fordon
d) For-
donsmo-
dellc) Mo-
dellbe-
teckningf) Arbets-
belast-
ninge) Dom-
kraftstyp
Jeep
®
kompassMK 1 200 kg
maxFGMF1
Jeep
CherokeeKL 1 000 kg
maxFGLF1
Jeep
WranglerJK 1 000 kg
maxFGLF2
Jeep
Grand
CherokeeWK 1 700 kg
maxFGLF3
3. Tillverkare (1):
FlexNGate Seeburn, en division av Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON CANADA L0G 1W0
I EN NÖDSITUATION
218
