JEEP GRAND CHEROKEE 2018 Drift- och underhållshandbok (in Swedish)

VARNING!
passagerare allvarligt. Håll bakluckan
stängd när du kör fordonet.
• Om du måste köra med öppen bagage-
lucka ska du se till att alla rutor är
stängda och att klimatkontrollens fläkt
är inställd på hög hastighet. Använd inte
återcirkulation.

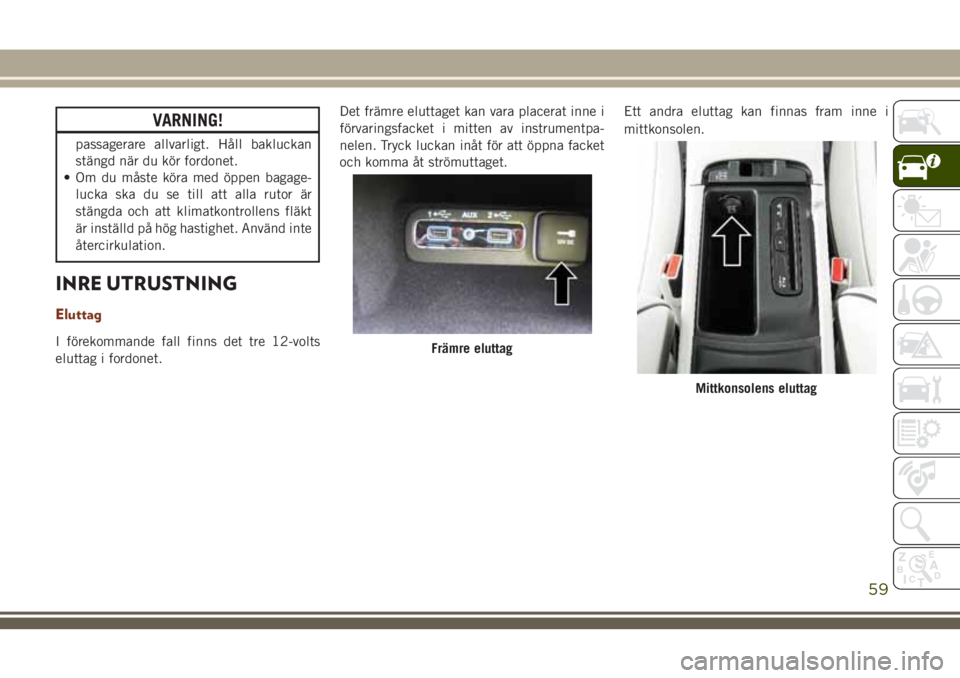

INRE UTRUSTNING
Eluttag
I förekommande fall finns det tre 12-volts
eluttag i fordonet.Det främre eluttaget kan vara placerat inne i
förvaringsfacket i mitten av instrumentpa-
nelen. Tryck luckan inåt för att öppna facket
och komma åt strömuttaget.Ett andra eluttag kan finnas fram inne i
mittkonsolen.Främre eluttag
Mittkonsolens eluttag
59

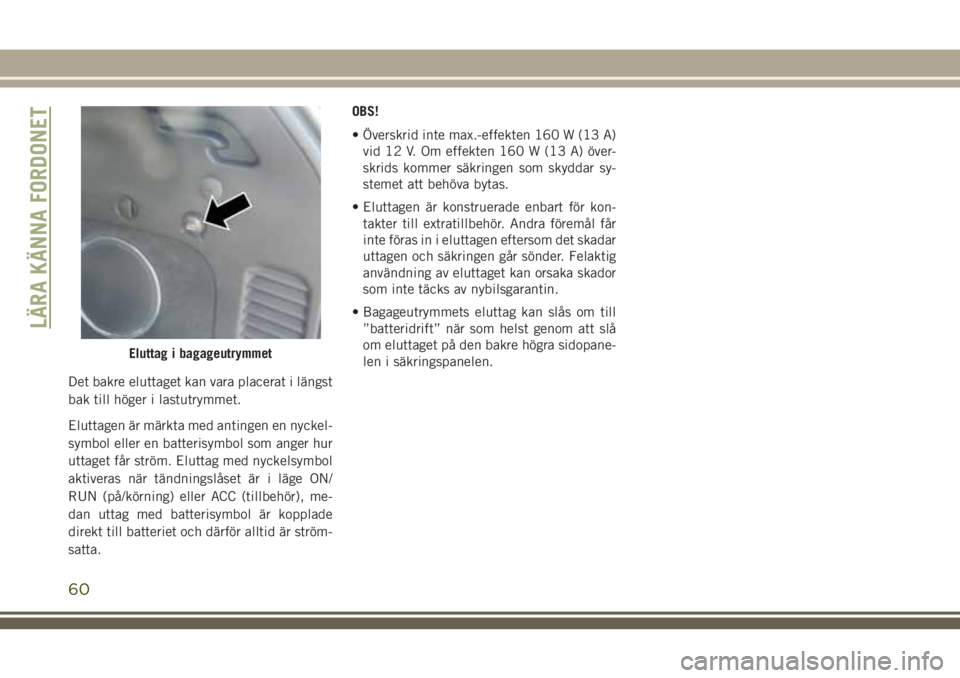

Det bakre eluttaget kan vara placerat i längst
bak till höger i lastutrymmet.
Eluttagen är märkta med antingen en nyckel-
symbol eller en batterisymbol som anger hur
uttaget får ström. Eluttag med nyckelsymbol
aktiveras när tändningslåset är i läge ON/
RUN (på/körning) eller ACC (tillbehör), me-
dan uttag med batterisymbol är kopplade
direkt till batteriet och därför alltid är ström-
satta.OBS!
• Överskrid inte max.-effekten 160 W (13 A)
vid 12 V. Om effekten 160 W (13 A) över-
skrids kommer säkringen som skyddar sy-
stemet att behöva bytas.
• Eluttagen är konstruerade enbart för kon-
takter till extratillbehör. Andra föremål får
inte föras in i eluttagen eftersom det skadar
uttagen och säkringen går sönder. Felaktig
användning av eluttaget kan orsaka skador
som inte täcks av nybilsgarantin.
• Bagageutrymmets eluttag kan slås om till
”batteridrift” när som helst genom att slå
om eluttaget på den bakre högra sidopane-
len i säkringspanelen.
Eluttag i bagageutrymmet
LÄRA KÄNNA FORDONET
60

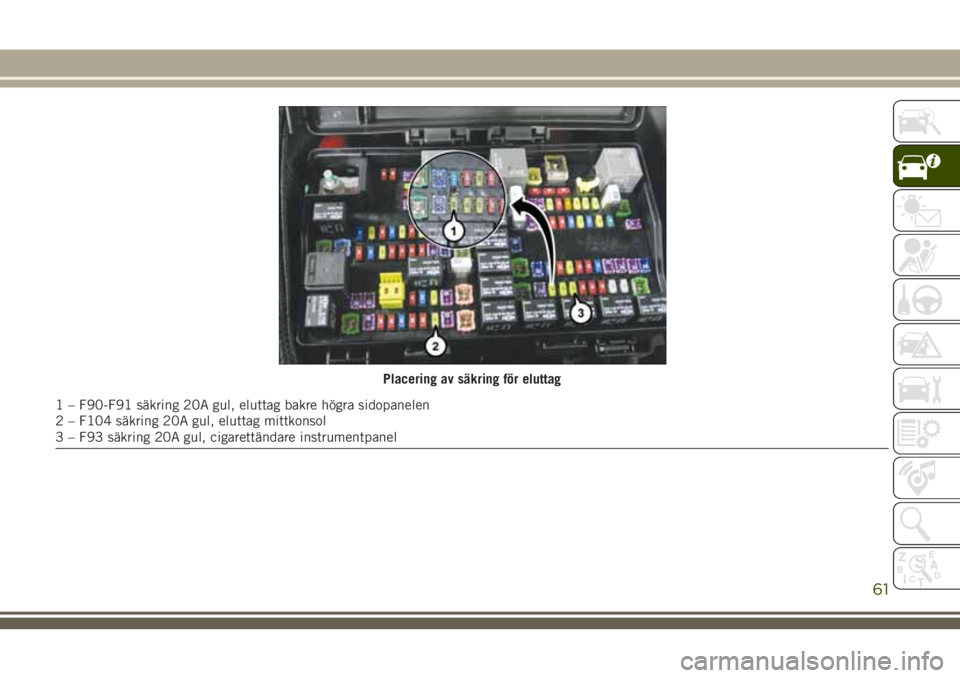

Placering av säkring för eluttag
1 – F90-F91 säkring 20A gul, eluttag bakre högra sidopanelen
2 – F104 säkring 20A gul, eluttag mittkonsol
3 – F93 säkring 20A gul, cigarettändare instrumentpanel
61

62

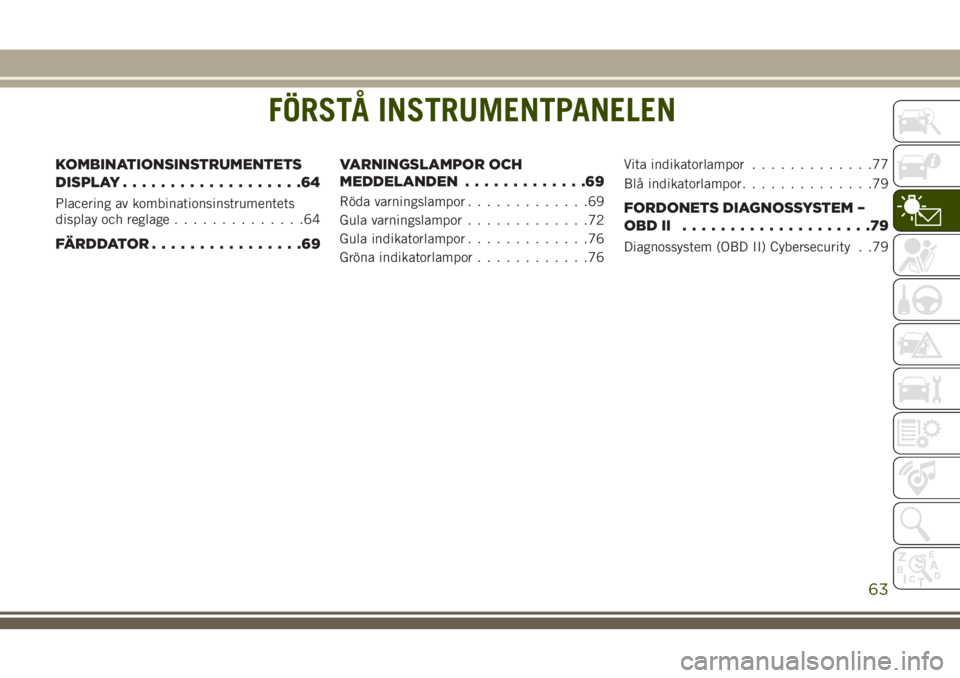

FÖRSTÅ INSTRUMENTPANELEN
KOMBINATIONSINSTRUMENTETS
DISPLAY...................64
Placering av kombinationsinstrumentets
display och reglage..............64
FÄRDDATOR................69VARNINGSLAMPOR OCH
MEDDELANDEN.............69
Röda varningslampor.............69
Gula varningslampor.............72
Gula indikatorlampor.............76
Gröna indikatorlampor............76Vita indikatorlampor.............77
Blå indikatorlampor..............79FORDONETS DIAGNOSSYSTEM –
OBDII ....................79
Diagnossystem (OBD II) Cybersecurity . .79
FÖRSTÅ INSTRUMENTPANELEN
63

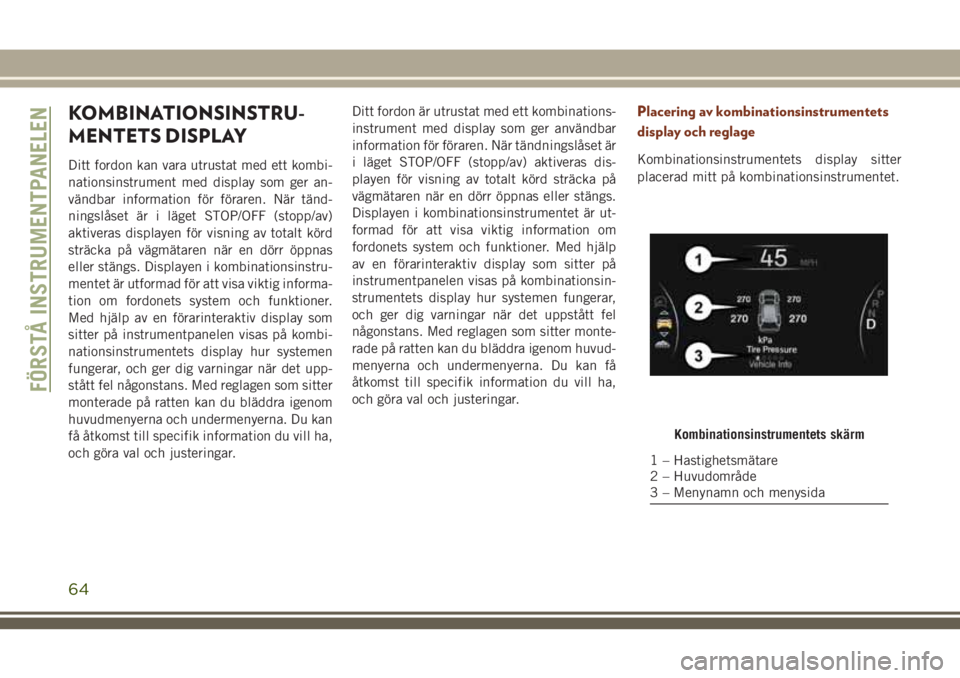

KOMBINATIONSINSTRU-
MENTETS DISPLAY
Ditt fordon kan vara utrustat med ett kombi-
nationsinstrument med display som ger an-
vändbar information för föraren. När tänd-
ningslåset är i läget STOP/OFF (stopp/av)
aktiveras displayen för visning av totalt körd
sträcka på vägmätaren när en dörr öppnas
eller stängs. Displayen i kombinationsinstru-
mentet är utformad för att visa viktig informa-
tion om fordonets system och funktioner.
Med hjälp av en förarinteraktiv display som
sitter på instrumentpanelen visas på kombi-
nationsinstrumentets display hur systemen
fungerar, och ger dig varningar när det upp-
stått fel någonstans. Med reglagen som sitter
monterade på ratten kan du bläddra igenom
huvudmenyerna och undermenyerna. Du kan
få åtkomst till specifik information du vill ha,
och göra val och justeringar.Ditt fordon är utrustat med ett kombinations-
instrument med display som ger användbar
information för föraren. När tändningslåset är
i läget STOP/OFF (stopp/av) aktiveras dis-
playen för visning av totalt körd sträcka på
vägmätaren när en dörr öppnas eller stängs.
Displayen i kombinationsinstrumentet är ut-
formad för att visa viktig information om
fordonets system och funktioner. Med hjälp
av en förarinteraktiv display som sitter på
instrumentpanelen visas på kombinationsin-
strumentets display hur systemen fungerar,
och ger dig varningar när det uppstått fel
någonstans. Med reglagen som sitter monte-
rade på ratten kan du bläddra igenom huvud-
menyerna och undermenyerna. Du kan få
åtkomst till specifik information du vill ha,
och göra val och justeringar.
Placering av kombinationsinstrumentets
display och reglage
Kombinationsinstrumentets display sitter
placerad mitt på kombinationsinstrumentet.
Kombinationsinstrumentets skärm
1 – Hastighetsmätare
2 – Huvudområde
3 – Menynamn och menysida
FÖRSTÅ INSTRUMENTPANELEN
64

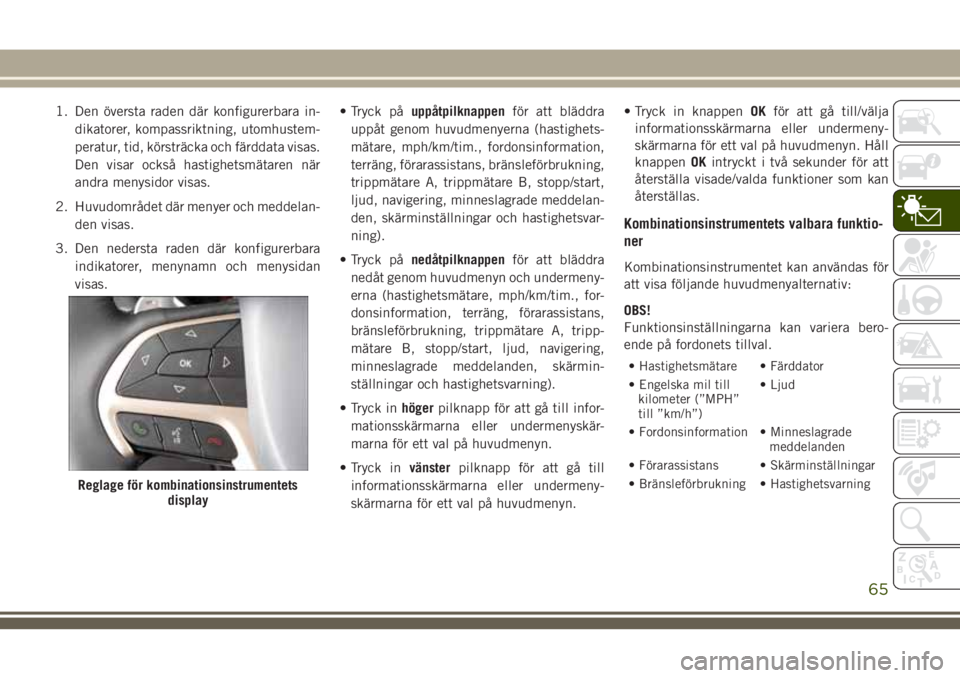

1. Den översta raden där konfigurerbara in-
dikatorer, kompassriktning, utomhustem-
peratur, tid, körsträcka och färddata visas.
Den visar också hastighetsmätaren när
andra menysidor visas.
2. Huvudområdet där menyer och meddelan-
den visas.
3. Den nedersta raden där konfigurerbara
indikatorer, menynamn och menysidan
visas.• Tryck påuppåtpilknappenför att bläddra
uppåt genom huvudmenyerna (hastighets-
mätare, mph/km/tim., fordonsinformation,
terräng, förarassistans, bränsleförbrukning,
trippmätare A, trippmätare B, stopp/start,
ljud, navigering, minneslagrade meddelan-
den, skärminställningar och hastighetsvar-
ning).
• Tryck pånedåtpilknappenför att bläddra
nedåt genom huvudmenyn och undermeny-
erna (hastighetsmätare, mph/km/tim., for-
donsinformation, terräng, förarassistans,
bränsleförbrukning, trippmätare A, tripp-
mätare B, stopp/start, ljud, navigering,
minneslagrade meddelanden, skärmin-
ställningar och hastighetsvarning).
• Tryck inhögerpilknapp för att gå till infor-
mationsskärmarna eller undermenyskär-
marna för ett val på huvudmenyn.
• Tryck invänsterpilknapp för att gå till
informationsskärmarna eller undermeny-
skärmarna för ett val på huvudmenyn.• Tryck in knappenOKför att gå till/välja
informationsskärmarna eller undermeny-
skärmarna för ett val på huvudmenyn. Håll
knappenOKintryckt i två sekunder för att
återställa visade/valda funktioner som kan
återställas.
Kombinationsinstrumentets valbara funktio-
ner
Kombinationsinstrumentet kan användas för
att visa följande huvudmenyalternativ:
OBS!
Funktionsinställningarna kan variera bero-
ende på fordonets tillval.
• Hastighetsmätare • Färddator
• Engelska mil till
kilometer (”MPH”
till ”km/h”)• Ljud
• Fordonsinformation • Minneslagrade
meddelanden
• Förarassistans • Skärminställningar
• Bränsleförbrukning • Hastighetsvarning
Reglage för kombinationsinstrumentets
display
65

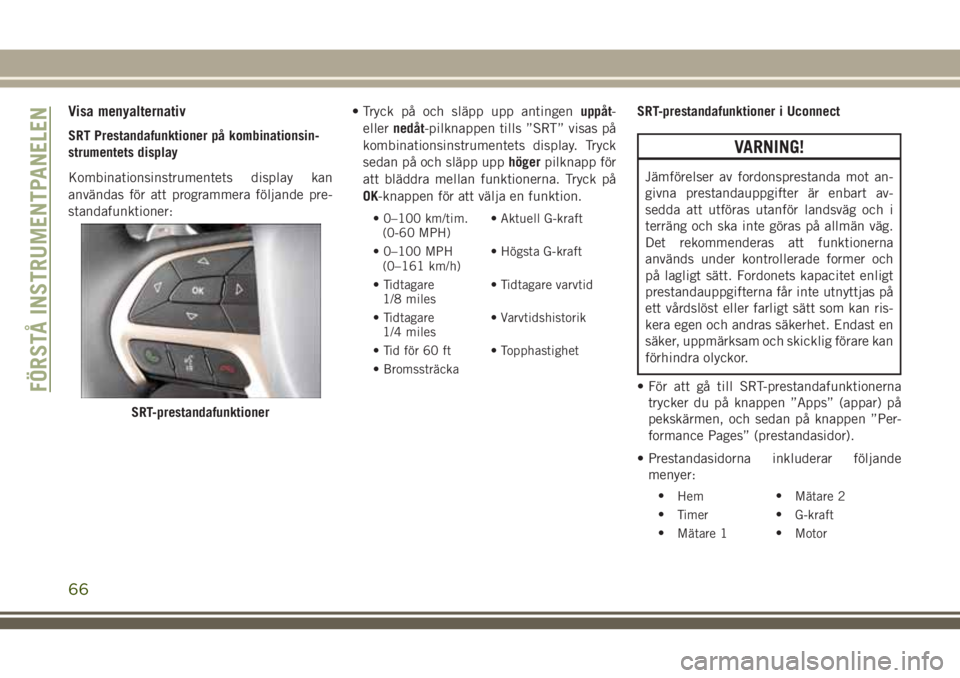

Visa menyalternativ
SRT Prestandafunktioner på kombinationsin-
strumentets display
Kombinationsinstrumentets display kan
användas för att programmera följande pre-
standafunktioner:• Tryck på och släpp upp antingenuppåt-
ellernedåt-pilknappen tills ”SRT” visas på
kombinationsinstrumentets display. Tryck
sedan på och släpp upphögerpilknapp för
att bläddra mellan funktionerna. Tryck på
OK-knappen för att välja en funktion.
• 0–100 km/tim.
(0-60 MPH)• Aktuell G-kraft
• 0–100 MPH
(0–161 km/h)• Högsta G-kraft
• Tidtagare
1/8 miles• Tidtagare varvtid
• Tidtagare
1/4 miles• Varvtidshistorik
• Tid för 60 ft • Topphastighet
• Bromssträcka
SRT-prestandafunktioner i Uconnect
VARNING!
Jämförelser av fordonsprestanda mot an-
givna prestandauppgifter är enbart av-
sedda att utföras utanför landsväg och i
terräng och ska inte göras på allmän väg.
Det rekommenderas att funktionerna
används under kontrollerade former och
på lagligt sätt. Fordonets kapacitet enligt
prestandauppgifterna får inte utnyttjas på
ett vårdslöst eller farligt sätt som kan ris-
kera egen och andras säkerhet. Endast en
säker, uppmärksam och skicklig förare kan
förhindra olyckor.
• För att gå till SRT-prestandafunktionerna
trycker du på knappen ”Apps” (appar) på
pekskärmen, och sedan på knappen ”Per-
formance Pages” (prestandasidor).
• Prestandasidorna inkluderar följande
menyer:
•
Hem•
Mätare 2
•
Timer•
G-kraft
•
Mätare 1•
Motor
SRT-prestandafunktioner
FÖRSTÅ INSTRUMENTPANELEN
66

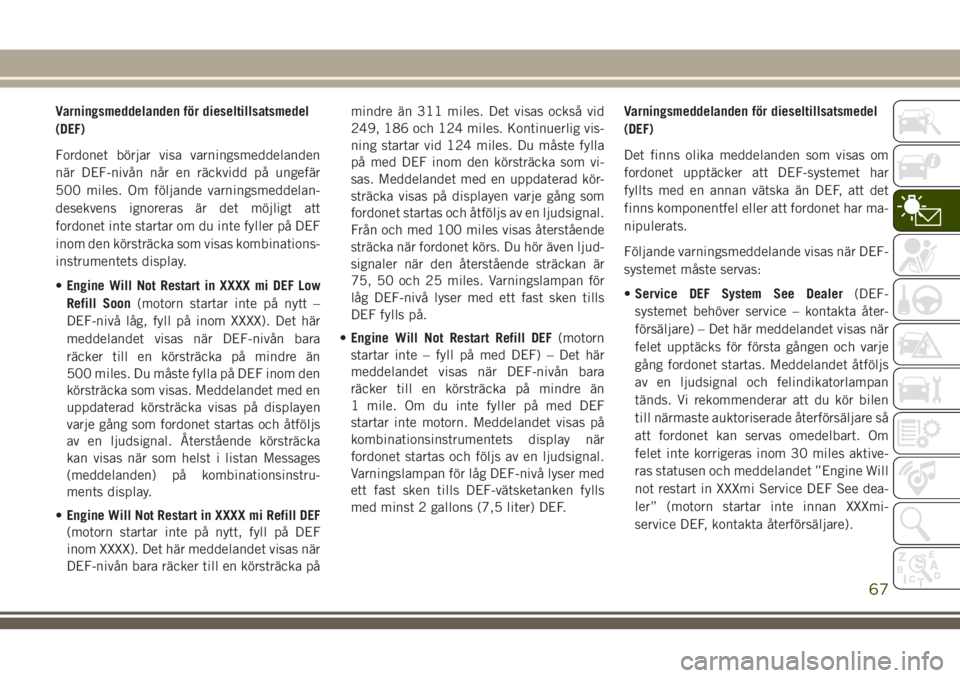

Varningsmeddelanden för dieseltillsatsmedel
(DEF)
Fordonet börjar visa varningsmeddelanden
när DEF-nivån når en räckvidd på ungefär
500 miles. Om följande varningsmeddelan-
desekvens ignoreras är det möjligt att
fordonet inte startar om du inte fyller på DEF
inom den körsträcka som visas kombinations-
instrumentets display.
•Engine Will Not Restart in XXXX mi DEF Low
Refill Soon(motorn startar inte på nytt –
DEF-nivå låg, fyll på inom XXXX). Det här
meddelandet visas när DEF-nivån bara
räcker till en körsträcka på mindre än
500 miles. Du måste fylla på DEF inom den
körsträcka som visas. Meddelandet med en
uppdaterad körsträcka visas på displayen
varje gång som fordonet startas och åtföljs
av en ljudsignal. Återstående körsträcka
kan visas när som helst i listan Messages
(meddelanden) på kombinationsinstru-
ments display.
•Engine Will Not Restart in XXXX mi Refill DEF
(motorn startar inte på nytt, fyll på DEF
inom XXXX). Det här meddelandet visas när
DEF-nivån bara räcker till en körsträcka påmindre än 311 miles. Det visas också vid
249, 186 och 124 miles. Kontinuerlig vis-
ning startar vid 124 miles. Du måste fylla
på med DEF inom den körsträcka som vi-
sas. Meddelandet med en uppdaterad kör-
sträcka visas på displayen varje gång som
fordonet startas och åtföljs av en ljudsignal.
Från och med 100 miles visas återstående
sträcka när fordonet körs. Du hör även ljud-
signaler när den återstående sträckan är
75, 50 och 25 miles. Varningslampan för
låg DEF-nivå lyser med ett fast sken tills
DEF fylls på.
•Engine Will Not Restart Refill DEF(motorn
startar inte – fyll på med DEF) – Det här
meddelandet visas när DEF-nivån bara
räcker till en körsträcka på mindre än
1 mile. Om du inte fyller på med DEF
startar inte motorn. Meddelandet visas på
kombinationsinstrumentets display när
fordonet startas och följs av en ljudsignal.
Varningslampan för låg DEF-nivå lyser med
ett fast sken tills DEF-vätsketanken fylls
med minst 2 gallons (7,5 liter) DEF.Varningsmeddelanden för dieseltillsatsmedel
(DEF)
Det finns olika meddelanden som visas om
fordonet upptäcker att DEF-systemet har
fyllts med en annan vätska än DEF, att det
finns komponentfel eller att fordonet har ma-
nipulerats.
Följande varningsmeddelande visas när DEF-
systemet måste servas:
•Service DEF System See Dealer(DEF-
systemet behöver service – kontakta åter-
försäljare) – Det här meddelandet visas när
felet upptäcks för första gången och varje
gång fordonet startas. Meddelandet åtföljs
av en ljudsignal och felindikatorlampan
tänds. Vi rekommenderar att du kör bilen
till närmaste auktoriserade återförsäljare så
att fordonet kan servas omedelbart. Om
felet inte korrigeras inom 30 miles aktive-
ras statusen och meddelandet ”Engine Will
not restart in XXXmi Service DEF See dea-
ler” (motorn startar inte innan XXXmi-
service DEF, kontakta återförsäljare).
67

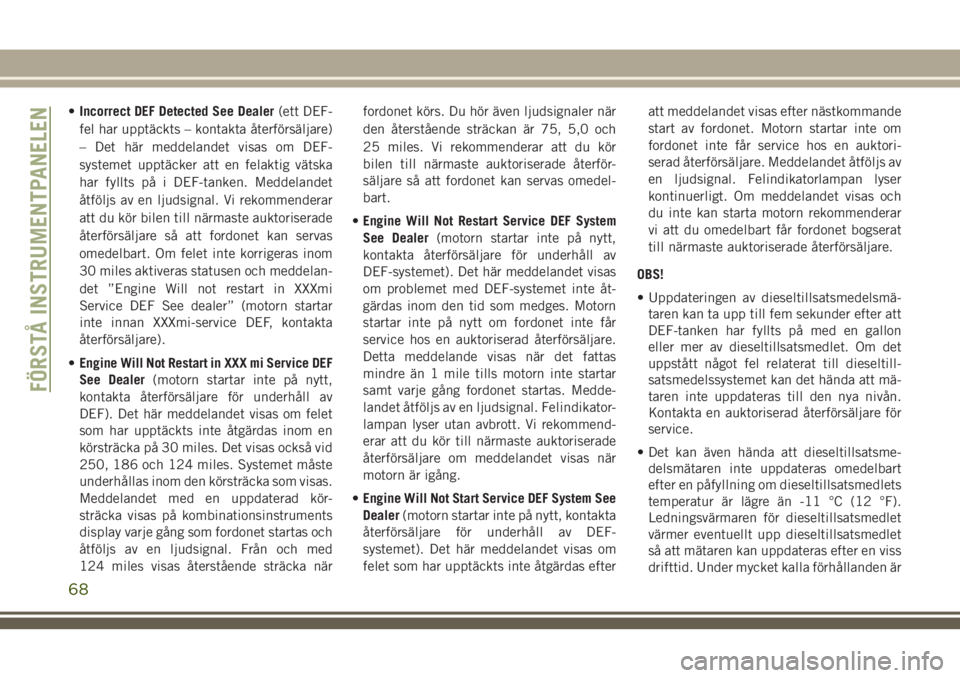

•Incorrect DEF Detected See Dealer(ett DEF-
fel har upptäckts – kontakta återförsäljare)
– Det här meddelandet visas om DEF-
systemet upptäcker att en felaktig vätska
har fyllts på i DEF-tanken. Meddelandet
åtföljs av en ljudsignal. Vi rekommenderar
att du kör bilen till närmaste auktoriserade
återförsäljare så att fordonet kan servas
omedelbart. Om felet inte korrigeras inom
30 miles aktiveras statusen och meddelan-
det ”Engine Will not restart in XXXmi
Service DEF See dealer” (motorn startar
inte innan XXXmi-service DEF, kontakta
återförsäljare).
•Engine Will Not Restart in XXX mi Service DEF
See Dealer(motorn startar inte på nytt,
kontakta återförsäljare för underhåll av
DEF). Det här meddelandet visas om felet
som har upptäckts inte åtgärdas inom en
körsträcka på 30 miles. Det visas också vid
250, 186 och 124 miles. Systemet måste
underhållas inom den körsträcka som visas.
Meddelandet med en uppdaterad kör-
sträcka visas på kombinationsinstruments
display varje gång som fordonet startas och
åtföljs av en ljudsignal. Från och med
124 miles visas återstående sträcka närfordonet körs. Du hör även ljudsignaler när
den återstående sträckan är 75, 5,0 och
25 miles. Vi rekommenderar att du kör
bilen till närmaste auktoriserade återför-
säljare så att fordonet kan servas omedel-
bart.
•Engine Will Not Restart Service DEF System
See Dealer(motorn startar inte på nytt,
kontakta återförsäljare för underhåll av
DEF-systemet). Det här meddelandet visas
om problemet med DEF-systemet inte åt-
gärdas inom den tid som medges. Motorn
startar inte på nytt om fordonet inte får
service hos en auktoriserad återförsäljare.
Detta meddelande visas när det fattas
mindre än 1 mile tills motorn inte startar
samt varje gång fordonet startas. Medde-
landet åtföljs av en ljudsignal. Felindikator-
lampan lyser utan avbrott. Vi rekommend-
erar att du kör till närmaste auktoriserade
återförsäljare om meddelandet visas när
motorn är igång.
•Engine Will Not Start Service DEF System See
Dealer(motorn startar inte på nytt, kontakta
återförsäljare för underhåll av DEF-
systemet). Det här meddelandet visas om
felet som har upptäckts inte åtgärdas efteratt meddelandet visas efter nästkommande
start av fordonet. Motorn startar inte om
fordonet inte får service hos en auktori-
serad återförsäljare. Meddelandet åtföljs av
en ljudsignal. Felindikatorlampan lyser
kontinuerligt. Om meddelandet visas och
du inte kan starta motorn rekommenderar
vi att du omedelbart får fordonet bogserat
till närmaste auktoriserade återförsäljare.
OBS!
• Uppdateringen av dieseltillsatsmedelsmä-
taren kan ta upp till fem sekunder efter att
DEF-tanken har fyllts på med en gallon
eller mer av dieseltillsatsmedlet. Om det
uppstått något fel relaterat till dieseltill-
satsmedelssystemet kan det hända att mä-
taren inte uppdateras till den nya nivån.
Kontakta en auktoriserad återförsäljare för
service.
• Det kan även hända att dieseltillsatsme-
delsmätaren inte uppdateras omedelbart
efter en påfyllning om dieseltillsatsmedlets
temperatur är lägre än -11 °C (12 °F).
Ledningsvärmaren för dieseltillsatsmedlet
värmer eventuellt upp dieseltillsatsmedlet
så att mätaren kan uppdateras efter en viss
drifttid. Under mycket kalla förhållanden är
FÖRSTÅ INSTRUMENTPANELEN
68
