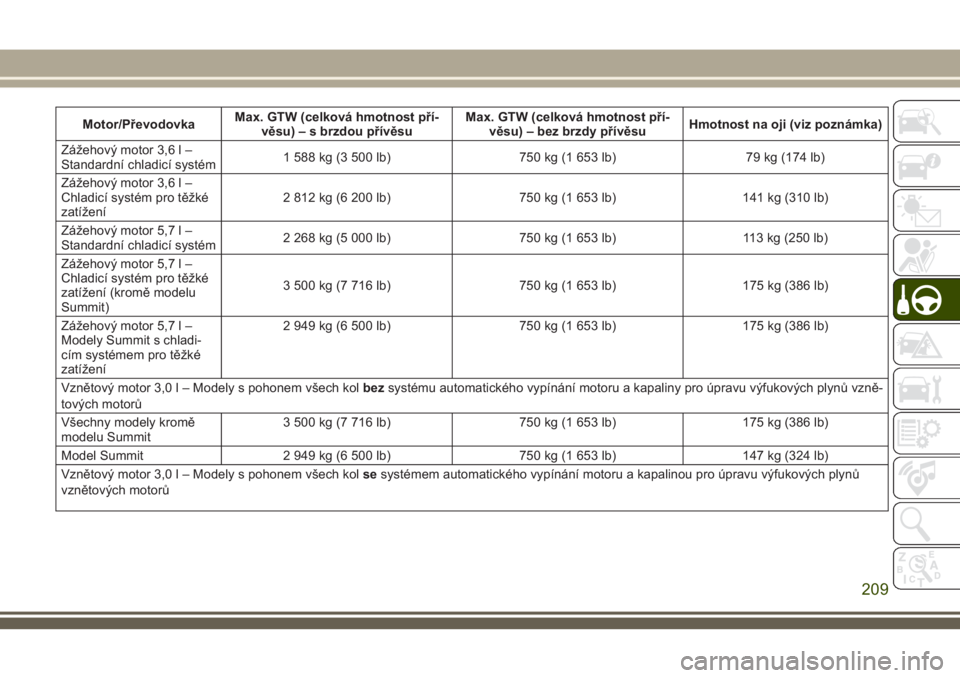

Motor/PřevodovkaMax. GTW (celková hmotnost pří-
věsu) – s brzdou přívěsuMax. GTW (celková hmotnost pří-
věsu) – bez brzdy přívěsuHmotnost na oji (viz poznámka)
Zážehový motor 3,6 l –
Standardní chladicí systém1 588 kg (3 500 lb) 750 kg (1 653 lb) 79 kg (174 lb)
Zážehový motor 3,6 l –
Chladicí systém pro těžké
zatížení2 812 kg (6 200 lb) 750 kg (1 653 lb) 141 kg (310 lb)
Zážehový motor 5,7 l –
Standardní chladicí systém2 268 kg (5 000 lb) 750 kg (1 653 lb) 113 kg (250 lb)
Zážehový motor 5,7 l –
Chladicí systém pro těžké
zatížení (kromě modelu
Summit)3 500 kg (7 716 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Zážehový motor 5,7 l –
Modely Summit s chladi-
cím systémem pro těžké
zatížení2 949 kg (6 500 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Vznětový motor 3,0 l – Modely s pohonem všech kolbezsystému automatického vypínání motoru a kapaliny pro úpravu výfukových plynů vzně-
tových motorů
Všechny modely kromě
modelu Summit3 500 kg (7 716 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Model Summit 2 949 kg (6 500 lb) 750 kg (1 653 lb) 147 kg (324 lb)
Vznětový motor 3,0 l – Modely s pohonem všech kolsesystémem automatického vypínání motoru a kapalinou pro úpravu výfukových plynů
vznětových motorů
209

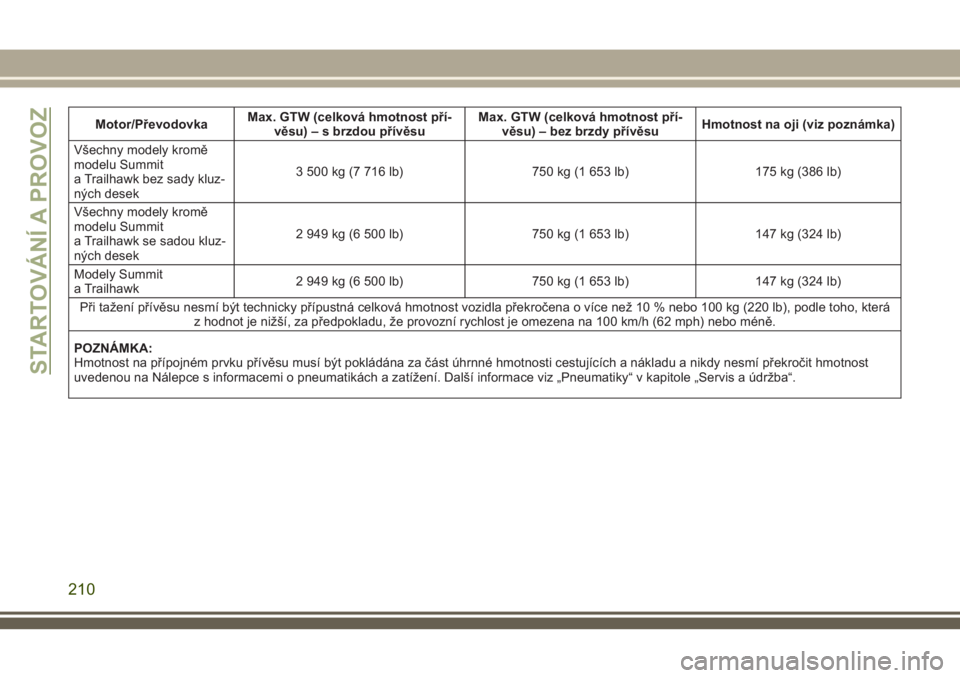

Motor/PřevodovkaMax. GTW (celková hmotnost pří-
věsu) – s brzdou přívěsuMax. GTW (celková hmotnost pří-
věsu) – bez brzdy přívěsuHmotnost na oji (viz poznámka)
Všechny modely kromě
modelu Summit
a Trailhawk bez sady kluz-
ných desek3 500 kg (7 716 lb) 750 kg (1 653 lb) 175 kg (386 lb)
Všechny modely kromě
modelu Summit
a Trailhawk se sadou kluz-
ných desek2 949 kg (6 500 lb) 750 kg (1 653 lb) 147 kg (324 lb)
Modely Summit
a Trailhawk2 949 kg (6 500 lb) 750 kg (1 653 lb) 147 kg (324 lb)
Při tažení přívěsu nesmí být technicky přípustná celková hmotnost vozidla překročena o více než 10 % nebo 100 kg (220 lb), podle toho, která
z hodnot je nižší, za předpokladu, že provozní rychlost je omezena na 100 km/h (62 mph) nebo méně.
POZNÁMKA:
Hmotnost na přípojném prvku přívěsu musí být pokládána za část úhrnné hmotnosti cestujících a nákladu a nikdy nesmí překročit hmotnost
uvedenou na Nálepce s informacemi o pneumatikách a zatížení. Další informace viz „Pneumatiky“ v kapitole „Servis a údržba“.
STARTOVÁNÍ A PROVOZ
210

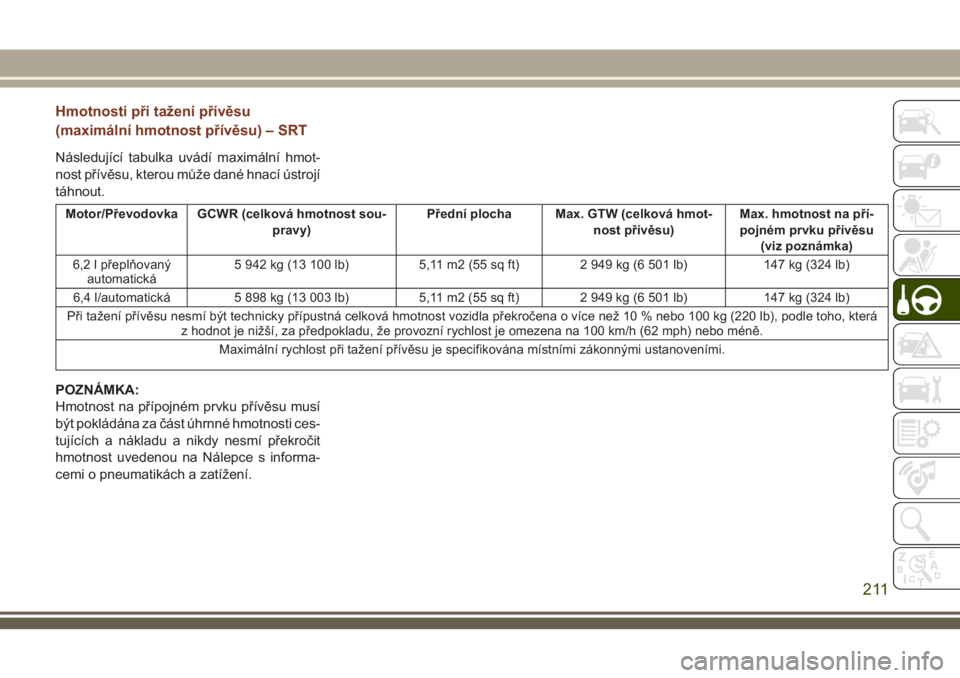

Hmotnosti při tažení přívěsu
(maximální hmotnost přívěsu) – SRT
Následující tabulka uvádí maximální hmot-
nost přívěsu, kterou může dané hnací ústrojí
táhnout.
Motor/Převodovka GCWR (celková hmotnost sou-
pravy)Přední plocha Max. GTW (celková hmot-
nost přívěsu)Max. hmotnost na pří-
pojném prvku přívěsu
(viz poznámka)
6,2 l přeplňovaný
automatická5 942 kg (13 100 lb) 5,11 m2 (55 sq ft) 2 949 kg (6 501 lb) 147 kg (324 lb)
6,4 l/automatická 5 898 kg (13 003 lb) 5,11 m2 (55 sq ft) 2 949 kg (6 501 lb) 147 kg (324 lb)
Při tažení přívěsu nesmí být technicky přípustná celková hmotnost vozidla překročena o více než 10 % nebo 100 kg (220 lb), podle toho, která
z hodnot je nižší, za předpokladu, že provozní rychlost je omezena na 100 km/h (62 mph) nebo méně.
Maximální rychlost při tažení přívěsu je specifikována místními zákonnými ustanoveními.
POZNÁMKA:
Hmotnost na přípojném prvku přívěsu musí
být pokládána za část úhrnné hmotnosti ces-
tujících a nákladu a nikdy nesmí překročit
hmotnost uvedenou na Nálepce s informa-
cemi o pneumatikách a zatížení.
211

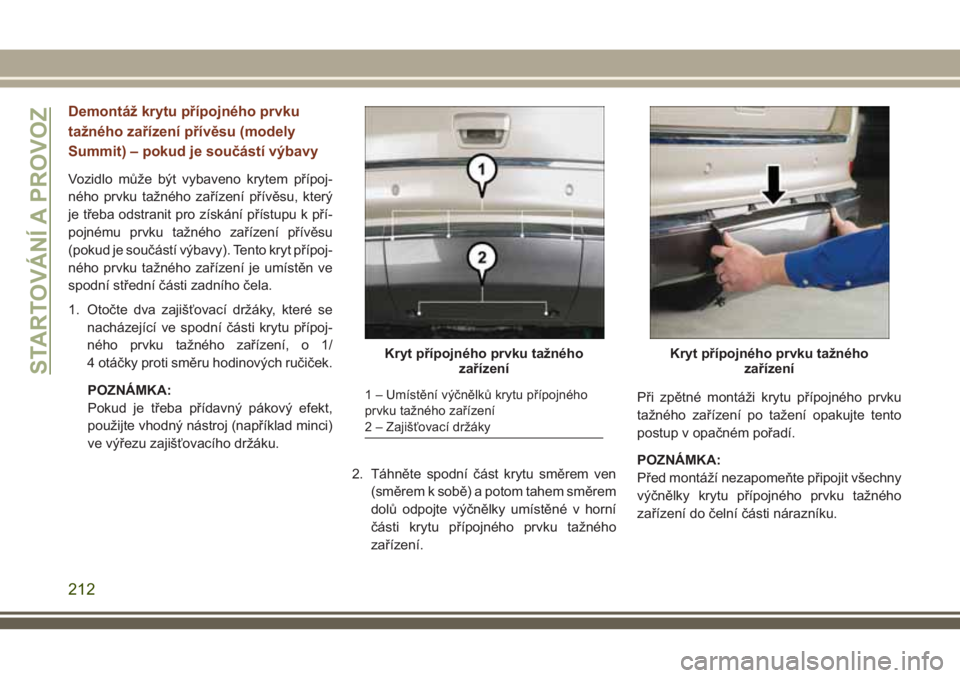

Demontáž krytu přípojného prvku
tažného zařízení přívěsu (modely
Summit) – pokud je součástí výbavy
Vozidlo může být vybaveno krytem přípoj-
ného prvku tažného zařízení přívěsu, který
je třeba odstranit pro získání přístupu k pří-
pojnému prvku tažného zařízení přívěsu
(pokud je součástí výbavy). Tento kryt přípoj-
ného prvku tažného zařízení je umístěn ve
spodní střední části zadního čela.
1. Otočte dva zajišťovací držáky, které se
nacházející ve spodní části krytu přípoj-
ného prvku tažného zařízení, o 1/
4 otáčky proti směru hodinových ručiček.
POZNÁMKA:
Pokud je třeba přídavný pákový efekt,
použijte vhodný nástroj (například minci)
ve výřezu zajišťovacího držáku.
2. Táhněte spodní část krytu směrem ven
(směrem k sobě) a potom tahem směrem
dolů odpojte výčnělky umístěné v horní
části krytu přípojného prvku tažného
zařízení.Při zpětné montáži krytu přípojného prvku
tažného zařízení po tažení opakujte tento
postup v opačném pořadí.
POZNÁMKA:
Před montáží nezapomeňte připojit všechny
výčnělky krytu přípojného prvku tažného
zařízení do čelní části nárazníku.
Kryt přípojného prvku tažného
zařízení
1 – Umístění výčnělků krytu přípojného
prvku tažného zařízení
2 – Zajišťovací držáky
Kryt přípojného prvku tažného
zařízení
STARTOVÁNÍ A PROVOZ
212

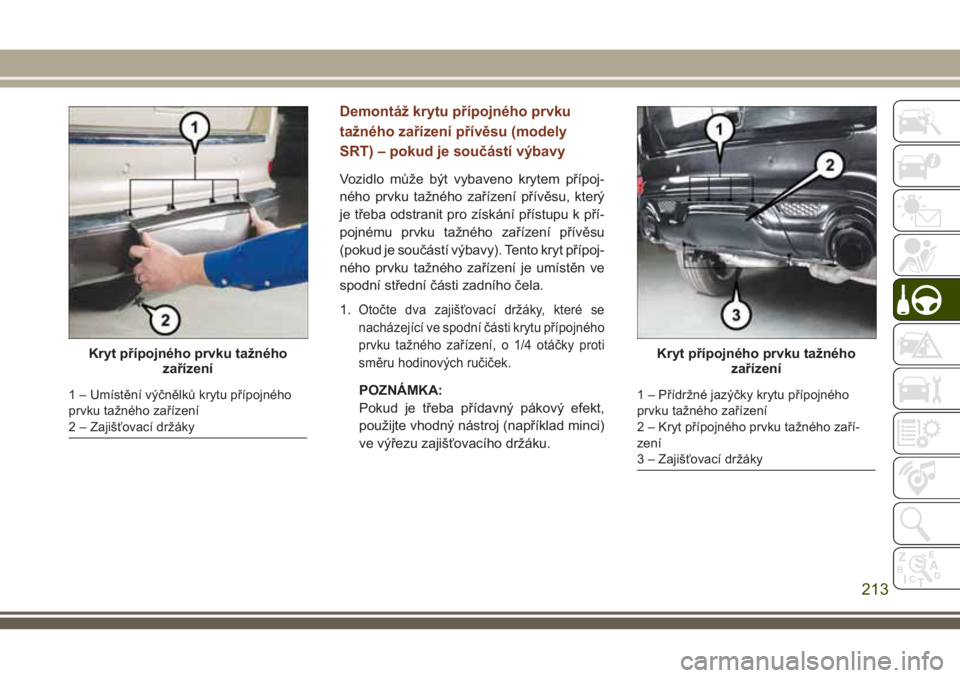

Demontáž krytu přípojného prvku
tažného zařízení přívěsu (modely
SRT) – pokud je součástí výbavy
Vozidlo může být vybaveno krytem přípoj-
ného prvku tažného zařízení přívěsu, který
je třeba odstranit pro získání přístupu k pří-
pojnému prvku tažného zařízení přívěsu
(pokud je součástí výbavy). Tento kryt přípoj-
ného prvku tažného zařízení je umístěn ve
spodní střední části zadního čela.
1.
Otočte dva zajišťovací držáky, které se
nacházející ve spodní části krytu přípojného
prvku tažného zařízení, o 1/4 otáčky proti
směru hodinových ručiček.
POZNÁMKA:
Pokud je třeba přídavný pákový efekt,
použijte vhodný nástroj (například minci)
ve výřezu zajišťovacího držáku.
Kryt přípojného prvku tažného
zařízení
1 – Umístění výčnělků krytu přípojného
prvku tažného zařízení
2 – Zajišťovací držáky
Kryt přípojného prvku tažného
zařízení
1 – Přídržné jazýčky krytu přípojného
prvku tažného zařízení
2 – Kryt přípojného prvku tažného zaří-
zení
3 – Zajišťovací držáky
213

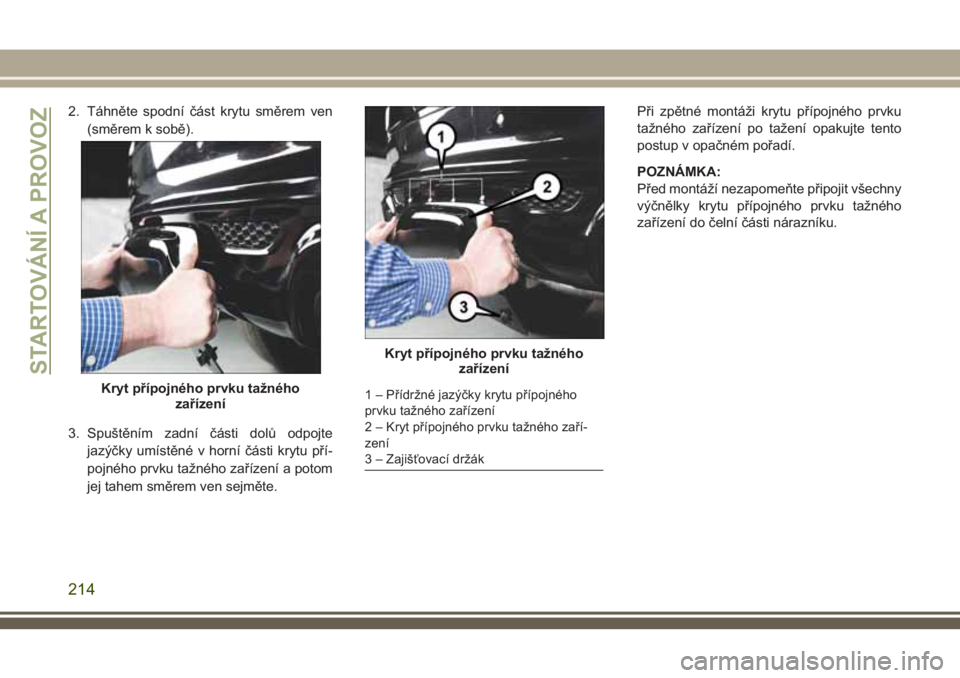

2. Táhněte spodní část krytu směrem ven
(směrem k sobě).
3. Spuštěním zadní části dolů odpojte
jazýčky umístěné v horní části krytu pří-
pojného prvku tažného zařízení a potom
jej tahem směrem ven sejměte.Při zpětné montáži krytu přípojného prvku
tažného zařízení po tažení opakujte tento
postup v opačném pořadí.
POZNÁMKA:
Před montáží nezapomeňte připojit všechny
výčnělky krytu přípojného prvku tažného
zařízení do čelní části nárazníku.
Kryt přípojného prvku tažného
zařízení
Kryt přípojného prvku tažného
zařízení
1 – Přídržné jazýčky krytu přípojného
prvku tažného zařízení
2 – Kryt přípojného prvku tažného zaří-
zení
3 – Zajišťovací držák
STARTOVÁNÍ A PROVOZ
214

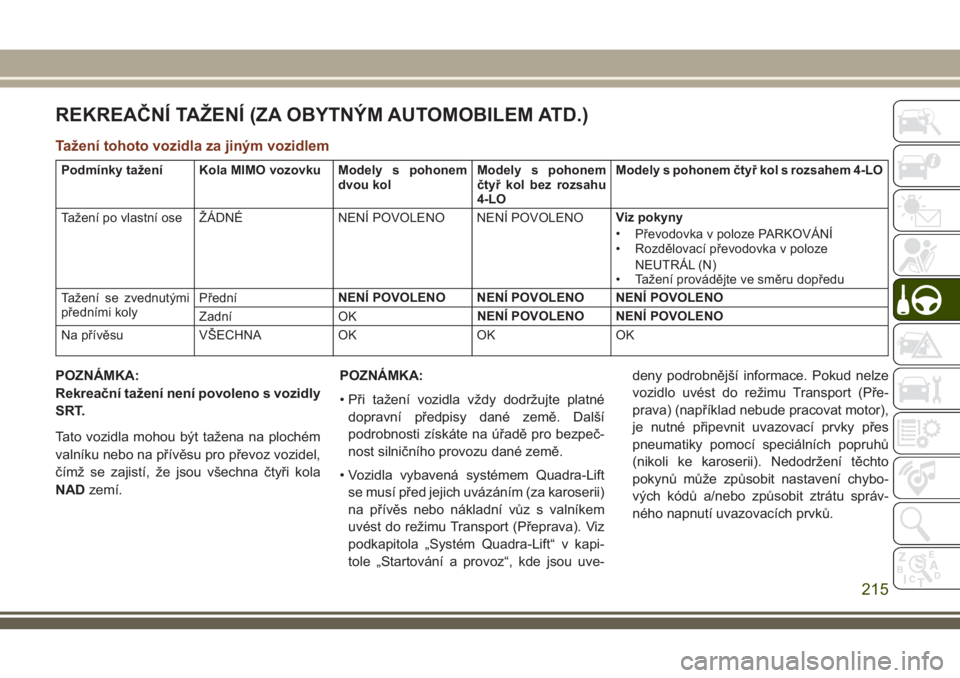

REKREAČNÍ TAŽENÍ (ZA OBYTNÝM AUTOMOBILEM ATD.)
Tažení tohoto vozidla za jiným vozidlem
Podmínky tažení Kola MIMO vozovku Modely s pohonem
dvou kolModely s pohonem
čtyř kol bez rozsahu
4-LOModely s pohonem čtyř kol s rozsahem 4-LO
Tažení po vlastní ose ŽÁDNÉ NENÍ POVOLENO NENÍ POVOLENOViz pokyny
•
Převodovka v poloze PARKOVÁNÍ
• Rozdělovací převodovka v poloze
NEUTRÁL (N)
• Tažení provádějte ve směru dopředu
Tažení se zvednutými
předními kolyPředníNENÍ POVOLENO NENÍ POVOLENO NENÍ POVOLENO
Zadní OKNENÍ POVOLENO NENÍ POVOLENO
Na přívěsu VŠECHNA OK OK OK
POZNÁMKA:
Rekreační tažení není povoleno s vozidly
SRT.
Tato vozidla mohou být tažena na plochém
valníku nebo na přívěsu pro převoz vozidel,
čímž se zajistí, že jsou všechna čtyři kola
NADzemí.POZNÁMKA:
• Při tažení vozidla vždy dodržujte platné
dopravní předpisy dané země. Další
podrobnosti získáte na úřadě pro bezpeč-
nost silničního provozu dané země.
• Vozidla vybavená systémem Quadra-Lift
se musí před jejich uvázáním (za karoserii)
na přívěs nebo nákladní vůz s valníkem
uvést do režimu Transport (Přeprava). Viz
podkapitola „Systém Quadra-Lift“ v kapi-
tole „Startování a provoz“, kde jsou uve-deny podrobnější informace. Pokud nelze
vozidlo uvést do režimu Transport (Pře-
prava) (například nebude pracovat motor),
je nutné připevnit uvazovací prvky přes
pneumatiky pomocí speciálních popruhů
(nikoli ke karoserii). Nedodržení těchto
pokynů může způsobit nastavení chybo-
vých kódů a/nebo způsobit ztrátu správ-
ného napnutí uvazovacích prvků.
215

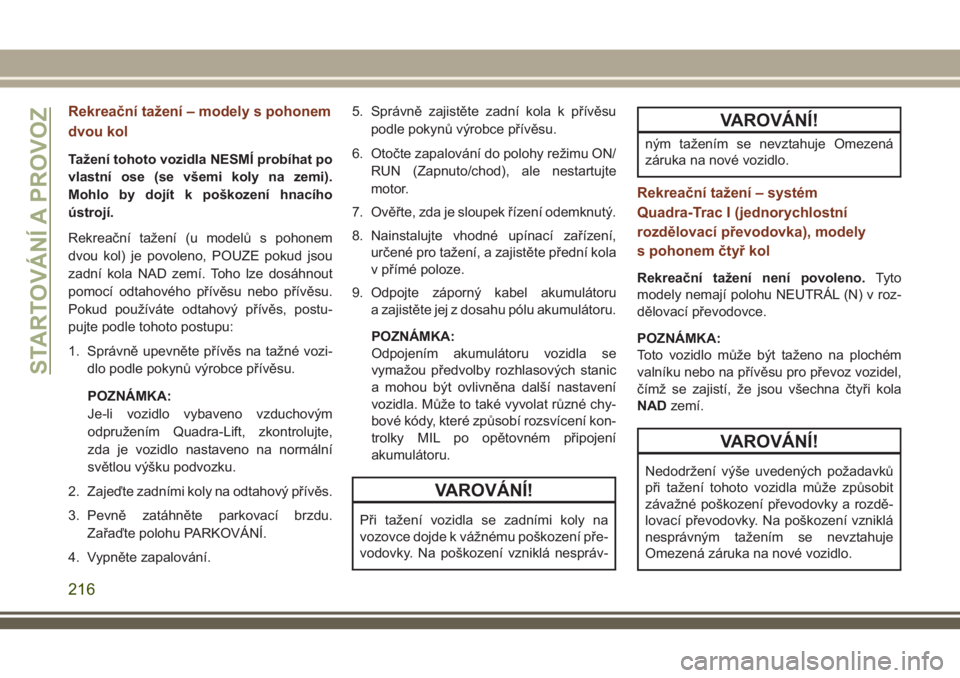

Rekreační tažení – modely s pohonem
dvou kol
Tažení tohoto vozidla NESMÍ probíhat po
vlastní ose (se všemi koly na zemi).
Mohlo by dojít k poškození hnacího
ústrojí.
Rekreační tažení (u modelů s pohonem
dvou kol) je povoleno, POUZE pokud jsou
zadní kola NAD zemí. Toho lze dosáhnout
pomocí odtahového přívěsu nebo přívěsu.
Pokud používáte odtahový přívěs, postu-
pujte podle tohoto postupu:
1. Správně upevněte přívěs na tažné vozi-
dlo podle pokynů výrobce přívěsu.
POZNÁMKA:
Je-li vozidlo vybaveno vzduchovým
odpružením Quadra-Lift, zkontrolujte,
zda je vozidlo nastaveno na normální
světlou výšku podvozku.
2. Zajeďte zadními koly na odtahový přívěs.
3. Pevně zatáhněte parkovací brzdu.
Zařaďte polohu PARKOVÁNÍ.
4. Vypněte zapalování.5. Správně zajistěte zadní kola k přívěsu
podle pokynů výrobce přívěsu.
6. Otočte zapalování do polohy režimu ON/
RUN (Zapnuto/chod), ale nestartujte
motor.
7. Ověřte, zda je sloupek řízení odemknutý.
8. Nainstalujte vhodné upínací zařízení,
určené pro tažení, a zajistěte přední kola
v přímé poloze.
9. Odpojte záporný kabel akumulátoru
a zajistěte jej z dosahu pólu akumulátoru.
POZNÁMKA:
Odpojením akumulátoru vozidla se
vymažou předvolby rozhlasových stanic
a mohou být ovlivněna další nastavení
vozidla. Může to také vyvolat různé chy-
bové kódy, které způsobí rozsvícení kon-
trolky MIL po opětovném připojení
akumulátoru.
VAROVÁNÍ!
Při tažení vozidla se zadními koly na
vozovce dojde k vážnému poškození pře-
vodovky. Na poškození vzniklá nespráv-
VAROVÁNÍ!
ným tažením se nevztahuje Omezená
záruka na nové vozidlo.
Rekreační tažení – systém
Quadra-Trac I (jednorychlostní
rozdělovací převodovka), modely
s pohonem čtyř kol
Rekreační tažení není povoleno.Tyto
modely nemají polohu NEUTRÁL (N) v roz-
dělovací převodovce.
POZNÁMKA:
Toto vozidlo může být taženo na plochém
valníku nebo na přívěsu pro převoz vozidel,
čímž se zajistí, že jsou všechna čtyři kola
NADzemí.
VAROVÁNÍ!
Nedodržení výše uvedených požadavků
při tažení tohoto vozidla může způsobit
závažné poškození převodovky a rozdě-
lovací převodovky. Na poškození vzniklá
nesprávným tažením se nevztahuje
Omezená záruka na nové vozidlo.
STARTOVÁNÍ A PROVOZ
216

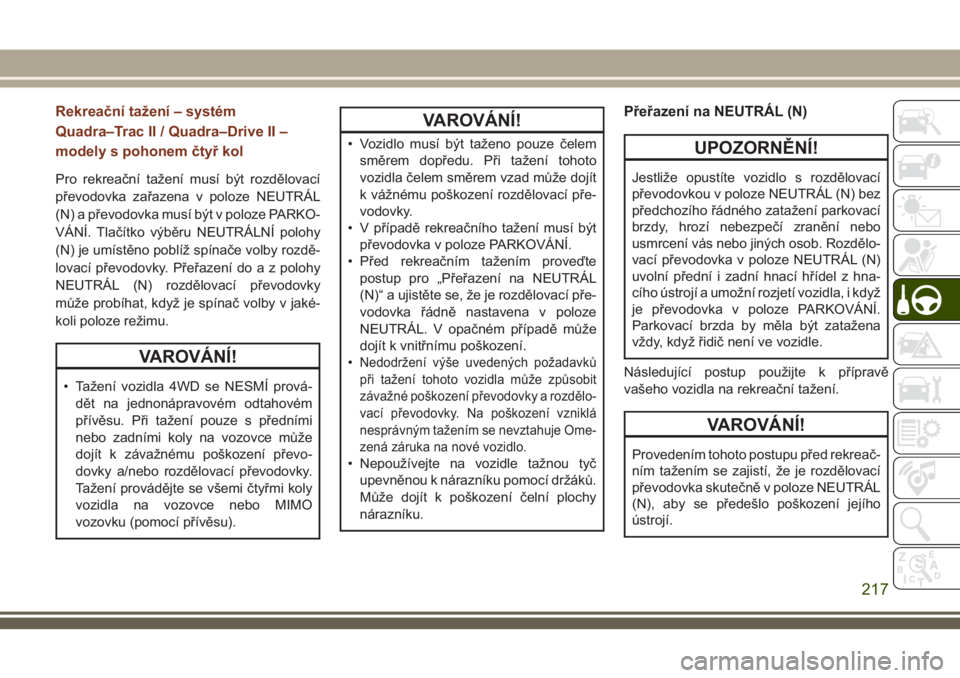

Rekreační tažení – systém
Quadra–Trac II / Quadra–Drive II –
modely s pohonem čtyř kol
Pro rekreační tažení musí být rozdělovací
převodovka zařazena v poloze NEUTRÁL
(N) a převodovka musí být v poloze PARKO-
VÁNÍ. Tlačítko výběru NEUTRÁLNÍ polohy
(N) je umístěno poblíž spínače volby rozdě-
lovací převodovky. Přeřazení do a z polohy
NEUTRÁL (N) rozdělovací převodovky
může probíhat, když je spínač volby v jaké-
koli poloze režimu.
VAROVÁNÍ!
• Tažení vozidla 4WD se NESMÍ prová-
dět na jednonápravovém odtahovém
přívěsu. Při tažení pouze s předními
nebo zadními koly na vozovce může
dojít k závažnému poškození převo-
dovky a/nebo rozdělovací převodovky.
Tažení provádějte se všemi čtyřmi koly
vozidla na vozovce nebo MIMO
vozovku (pomocí přívěsu).
VAROVÁNÍ!
• Vozidlo musí být taženo pouze čelem
směrem dopředu. Při tažení tohoto
vozidla čelem směrem vzad může dojít
k vážnému poškození rozdělovací pře-
vodovky.
• V případě rekreačního tažení musí být
převodovka v poloze PARKOVÁNÍ.
• Před rekreačním tažením proveďte
postup pro „Přeřazení na NEUTRÁL
(N)“ a ujistěte se, že je rozdělovací pře-
vodovka řádně nastavena v poloze
NEUTRÁL. V opačném případě může
dojít k vnitřnímu poškození.
•
Nedodržení výše uvedených požadavků
při tažení tohoto vozidla může způsobit
závažné poškození převodovky a rozdělo-
vací převodovky. Na poškození vzniklá
nesprávným tažením se nevztahuje Ome-
zená záruka na nové vozidlo.
• Nepoužívejte na vozidle tažnou tyč
upevněnou k nárazníku pomocí držáků.
Může dojít k poškození čelní plochy
nárazníku.
Přeřazení na NEUTRÁL (N)
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací
převodovkou v poloze NEUTRÁL (N) bez
předchozího řádného zatažení parkovací
brzdy, hrozí nebezpečí zranění nebo
usmrcení vás nebo jiných osob. Rozdělo-
vací převodovka v poloze NEUTRÁL (N)
uvolní přední i zadní hnací hřídel z hna-
cího ústrojí a umožní rozjetí vozidla, i když
je převodovka v poloze PARKOVÁNÍ.
Parkovací brzda by měla být zatažena
vždy, když řidič není ve vozidle.
Následující postup použijte k přípravě
vašeho vozidla na rekreační tažení.
VAROVÁNÍ!
Provedením tohoto postupu před rekreač-
ním tažením se zajistí, že je rozdělovací
převodovka skutečně v poloze NEUTRÁL
(N), aby se předešlo poškození jejího
ústrojí.
217

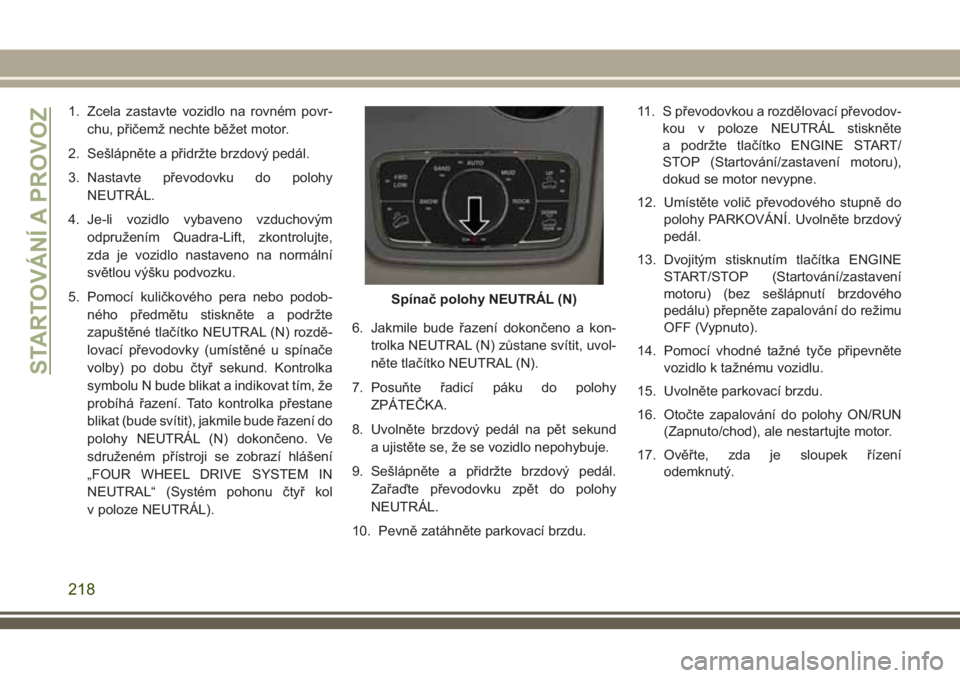

1. Zcela zastavte vozidlo na rovném povr-
chu, přičemž nechte běžet motor.
2. Sešlápněte a přidržte brzdový pedál.
3. Nastavte převodovku do polohy
NEUTRÁL.
4. Je-li vozidlo vybaveno vzduchovým
odpružením Quadra-Lift, zkontrolujte,
zda je vozidlo nastaveno na normální
světlou výšku podvozku.
5. Pomocí kuličkového pera nebo podob-
ného předmětu stiskněte a podržte
zapuštěné tlačítko NEUTRAL (N) rozdě-
lovací převodovky (umístěné u spínače
volby) po dobu čtyř sekund. Kontrolka
symbolu N bude blikat a indikovat tím, že
probíhá řazení. Tato kontrolka přestane
blikat (bude svítit), jakmile bude řazení do
polohy NEUTRÁL (N) dokončeno. Ve
sdruženém přístroji se zobrazí hlášení
„FOUR WHEEL DRIVE SYSTEM IN
NEUTRAL“ (Systém pohonu čtyř kol
v poloze NEUTRÁL).6. Jakmile bude řazení dokončeno a kon-
trolka NEUTRAL (N) zůstane svítit, uvol-
něte tlačítko NEUTRAL (N).
7. Posuňte řadicí páku do polohy
ZPÁTEČKA.
8. Uvolněte brzdový pedál na pět sekund
a ujistěte se, že se vozidlo nepohybuje.
9. Sešlápněte a přidržte brzdový pedál.
Zařaďte převodovku zpět do polohy
NEUTRÁL.
10. Pevně zatáhněte parkovací brzdu.11. S převodovkou a rozdělovací převodov-
kou v poloze NEUTRÁL stiskněte
a podržte tlačítko ENGINE START/
STOP (Startování/zastavení motoru),
dokud se motor nevypne.
12. Umístěte volič převodového stupně do
polohy PARKOVÁNÍ. Uvolněte brzdový
pedál.
13. Dvojitým stisknutím tlačítka ENGINE
START/STOP (Startování/zastavení
motoru) (bez sešlápnutí brzdového
pedálu) přepněte zapalování do režimu
OFF (Vypnuto).
14. Pomocí vhodné tažné tyče připevněte
vozidlo k tažnému vozidlu.
15. Uvolněte parkovací brzdu.
16. Otočte zapalování do polohy ON/RUN
(Zapnuto/chod), ale nestartujte motor.
17. Ověřte, zda je sloupek řízení
odemknutý.
Spínač polohy NEUTRÁL (N)
STARTOVÁNÍ A PROVOZ
218
