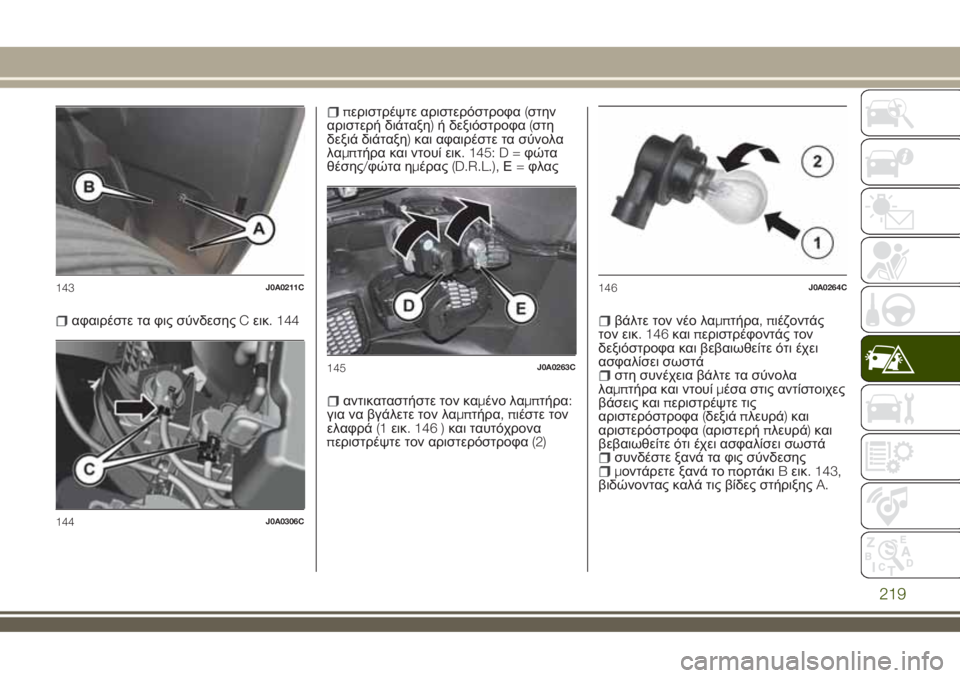

αφαιρέστε τα φις σύνδεσηςCεικ. 144
περιστρέψτε αριστερόστροφα(στην
αριστερή διάταξη)ή δεξιόστροφα(στη
δεξιά διάταξη)και αφαιρέστε τα σύνολα
λαμπτήρα και ντουί εικ.145:D=φώτα
θέσης/φώτα ημέρας(D.R.L.),Ε=φλας
αντικαταστήστε τον καμένο λαμπτήρα:
για να βγάλετε τον λαμπτήρα,πιέστε τον
ελαφρά(1εικ. 146 )και ταυτόχρονα
περιστρέψτε τον αριστερόστροφα(2)
βάλτε τον νέο λαμπτήρα,πιέζοντάς
τον εικ. 146καιπεριστρέφοντάς τον
δεξιόστροφα και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά
στη συνέχεια βάλτε τα σύνολα
λαμπτήρα και ντουίμέσα στις αντίστοιχες
βάσεις καιπεριστρέψτε τις
αριστερόστροφα(δεξιάπλευρά)και
αριστερόστροφα(αριστερήπλευρά)και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
συνδέστε ξανά τα φις σύνδεσηςμοντάρετε ξανά τοπορτάκιBεικ. 143,
βιδώνοντας καλά τις βίδες στήριξηςA.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
219

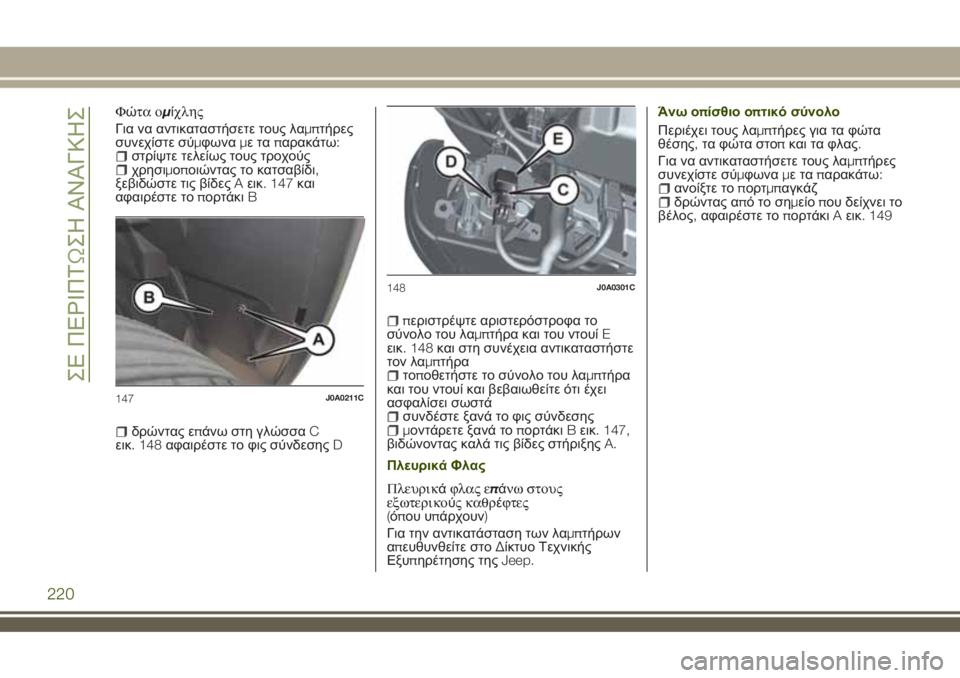

Φώτα ομίχλης
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
στρίψτε τελείως τους τροχούςχρησιμοποιώντας το κατσαβίδι,
ξεβιδώστε τις βίδεςAεικ. 147και
αφαιρέστε τοπορτάκιB
δρώντας επάνω στη γλώσσαC
εικ. 148αφαιρέστε το φις σύνδεσηςD
περιστρέψτε αριστερόστροφα το
σύνολο του λαμπτήρα και του ντουίE
εικ. 148και στη συνέχεια αντικαταστήστε
τον λαμπτήρα
τοποθετήστε το σύνολο του λαμπτήρα
και του ντουί και βεβαιωθείτε ότι έχει
ασφαλίσει σωστά
συνδέστε ξανά το φις σύνδεσηςμοντάρετε ξανά τοπορτάκιBεικ. 147,
βιδώνοντας καλά τις βίδες στήριξηςA.
Πλευρικά Φλας
Πλευρικάφλας επάνω στους
εξωτερικούς καθρέφτες
(όπου υπάρχουν)
Για την αντικατάσταση των λαμπτήρων
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςJeep.Άνω οπίσθιο οπτικό σύνολο
Περιέχει τους λαμπτήρες για τα φώτα
θέσης,τα φώτα στοπκαι τα φλας.
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
ανοίξτε τοπορτμπαγκάζδρώντας απότοσημείοπου δείχνει το
βέλος,αφαιρέστε τοπορτάκιAεικ. 149
147J0A0211C
148J0A0301C
220
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

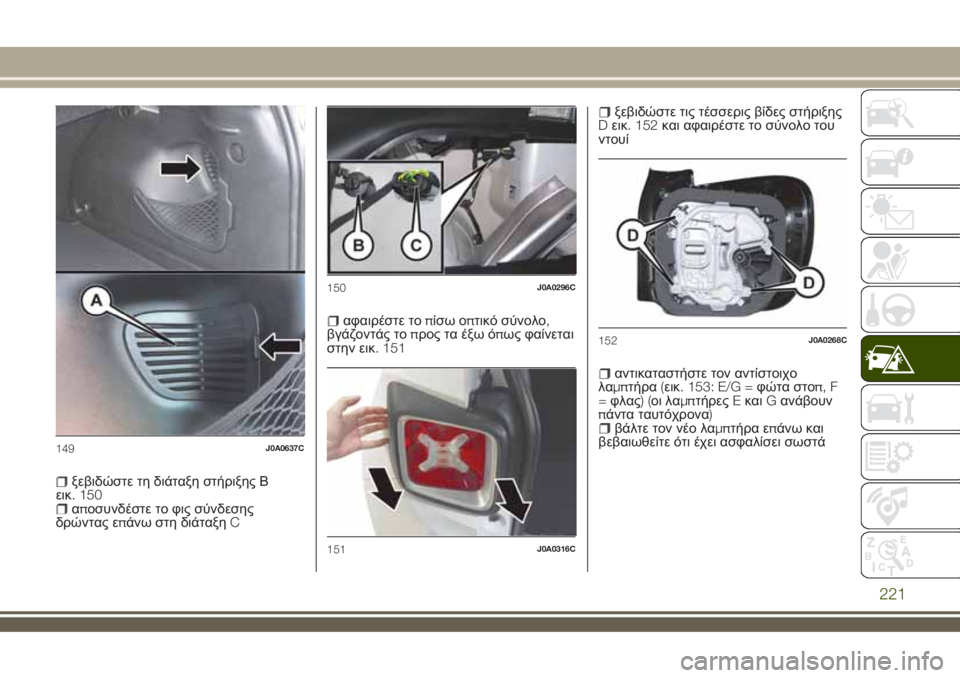

ξεβιδώστε τη διάταξη στήριξης Β
εικ. 150
αποσυνδέστε το φις σύνδεσης
δρώντας επάνω στη διάταξηC
αφαιρέστε τοπίσω οπτικό σύνολο,
βγάζοντάς τοπρος τα έξω όπως φαίνεται
στην εικ. 151
ξεβιδώστε τις τέσσερις βίδες στήριξης
Dεικ. 152και αφαιρέστε το σύνολο του
ντουί
αντικαταστήστε τον αντίστοιχο
λαμπτήρα(εικ. 153: E/G =φώτα στοπ, F
=φλας)(οι λαμπτήρεςEκαιGανάβουν
πάντα ταυτόχρονα)
βάλτε τον νέο λαμπτήρα επάνω και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
149J0A0637C
150J0A0296C
151J0A0316C
152J0A0268C
221

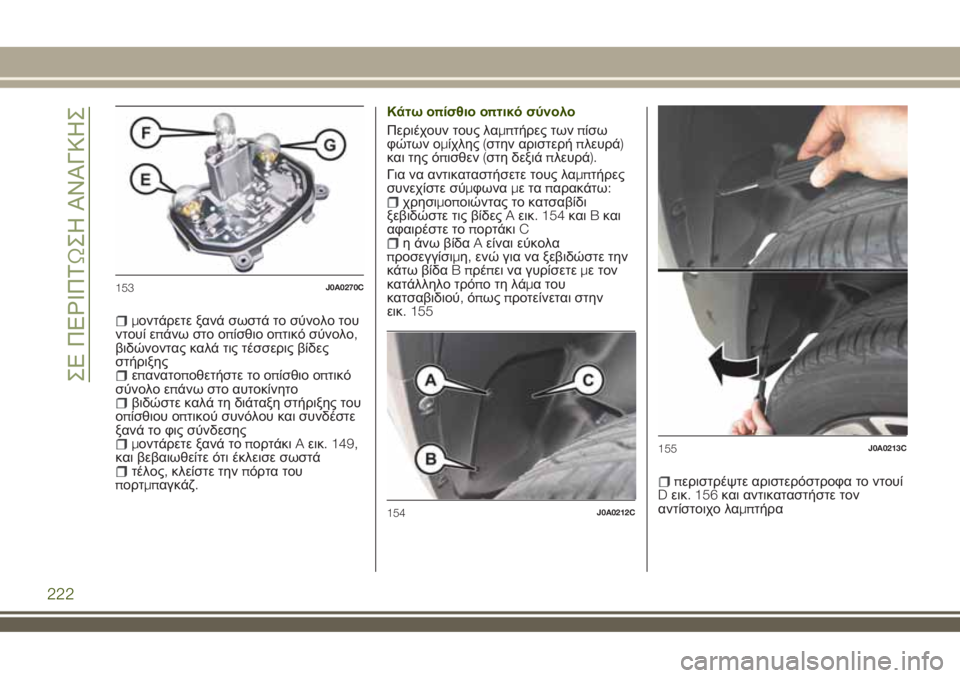

μοντάρετε ξανά σωστά το σύνολο του
ντουί επάνω στο οπίσθιο οπτικό σύνολο,
βιδώνοντας καλά τις τέσσερις βίδες
στήριξης
επανατοποθετήστε το οπίσθιο οπτικό
σύνολο επάνω στο αυτοκίνητο
βιδώστε καλά τη διάταξη στήριξης του
οπίσθιου οπτικού συνόλου και συνδέστε
ξανά το φις σύνδεσης
μοντάρετε ξανά τοπορτάκιAεικ. 149,
και βεβαιωθείτε ότι έκλεισε σωστά
τέλος,κλείστε τηνπόρτα του
πορτμπαγκάζ.Κάτω οπίσθιο οπτικό σύνολο
Περιέχουν τους λαμπτήρες τωνπίσω
φώτων ομίχλης(στην αριστερήπλευρά)
και της όπισθεν(στη δεξιάπλευρά).
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
χρησιμοποιώντας το κατσαβίδι
ξεβιδώστε τις βίδεςAεικ. 154καιBκαι
αφαιρέστε τοπορτάκιC
η άνω βίδαAείναι εύκολα
προσεγγίσιμη,ενώ για να ξεβιδώστε την
κάτω βίδαBπρέπει να γυρίσετεμε τον
κατάλληλο τρόποτηλάμα του
κατσαβιδιού,όπωςπροτείνεται στην
εικ. 155
περιστρέψτε αριστερόστροφα το ντουί
Dεικ. 156και αντικαταστήστε τον
αντίστοιχο λαμπτήρα
153J0A0270C
154J0A0212C
155J0A0213C
222
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

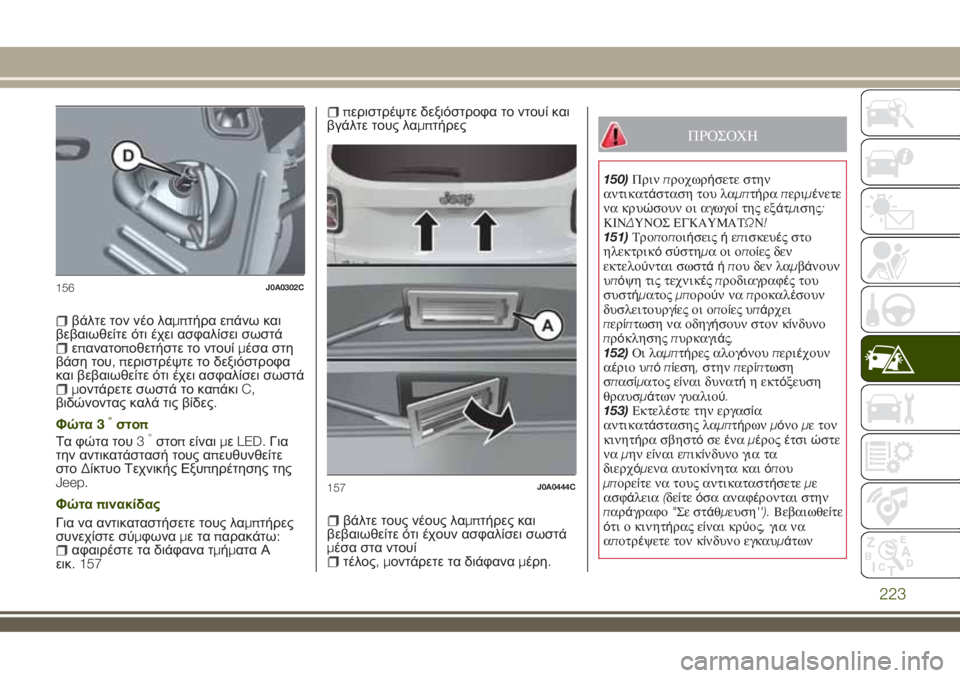

βάλτε τον νέο λαμπτήρα επάνω και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
επανατοποθετήστε το ντουίμέσα στη
βάση του,περιστρέψτε το δεξιόστροφα
και βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μοντάρετε σωστά το καπάκιC,
βιδώνοντας καλά τις βίδες.
Φώτα3
°στοπ
Τα φώτα του3°στοπείναιμεLED.Για
την αντικατάστασή τους απευθυνθείτε
στοΔίκτυο Τεχνικής Εξυπηρέτησης της
Jeep.
Φώταπινακίδας
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωναμεταπαρακάτω:
αφαιρέστε τα διάφανα τμήματα Α
εικ. 157
περιστρέψτε δεξιόστροφα το ντουί και
βγάλτε τους λαμπτήρες
βάλτε τους νέους λαμπτήρες και
βεβαιωθείτε ότι έχουν ασφαλίσει σωστά
μέσα στα ντουί
τέλος,μοντάρετε τα διάφαναμέρη.
ΠΡΟΣΟΧΗ
150)Πρινπροχωρήσετε στην
αντικατάσταση του λαμπτήραπεριμένετε
να κρυώσουν οι αγωγοίτης εξάτμισης:
ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ!
151)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησηςπυρκαγιάς.
152)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
153)Εκτελέστε την εργασία
αντικατάστασης λαμπτήρωνμόνομε τον
κινητήρα σβηστόσεέναμέροςέτσιώστε
ναμην είναι επ
ικίνδυνο για τα
διερχόμενα αυτοκίνητα καιόπου
μπορείτε να τους αντικαταστήσετεμε
ασφάλεια(δείτεόσα αναφέρονται στην
παράγραφο"Σε στάθμευση'').Βεβαιωθείτε
ότι ο κινητήρας είναι κρύος,για να
αποτρέψετε τον κίνδυνο εγκαυμάτων
156J0A0302C
157J0A0444C
223

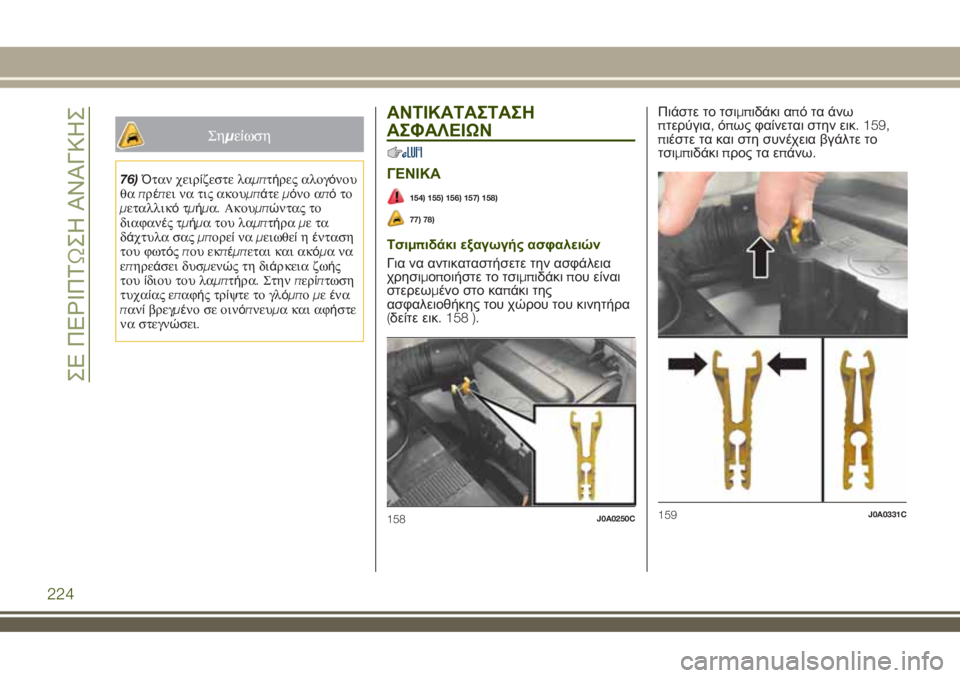

Σημείωση
76)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο απότο
μεταλλικότμήμα.Ακουμπώντας το
διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμανα
επηρεάσει δυσμενώςτηδιάρκεια ζωής
τουίδιου του λαμπτήρα.Στηνπερ
ίπτωση
τυχαίας επαφήςτρίψτε το γλόμπομεένα
πανίβρεγμένο σε οινόπνευμα και αφήστε
να στεγνώσει.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
154) 155) 156) 157) 158)
77) 78)
Τσιμπιδάκι εξαγωγής ασφαλειών
Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένο στο καπάκι της
ασφαλειοθήκης του χώρου του κινητήρα
(δείτε εικ. 158 ).Πιάστε το τσιμπιδάκι απόταάνω
πτερύγια,όπως φαίνεται στην εικ. 159,
πιέστε τα και στη συνέχεια βγάλτε το
τσιμπιδάκιπρος τα επάνω.
158J0A0250C159J0A0331C
224
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Το τσιμπιδάκι έχει δύο διαφορετικά άκρα
και κατάλληλα σχεδιασμένα(δείτε
εικ. 160 )για την αφαίρεση διαφορετικών
τύπων ασφαλειώνπου υπάρχουν στο
αυτοκίνητο:
A: MINI fuseB: J-CASE fuse.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τέσσερις ασφαλειοθήκεςπου βρίσκονται
στον χώρο του κινητήρα,κάτω απότο
ταμπλό των οργάνων καιμέσα στο
πορτμπαγκάζ.
ΕκδόσειςLPG
Τα εξαρτήματα του συστήματοςLPG
προστατεύονται από ειδικές ασφάλειες.
Σεπερίπτωση αντικατάστασης
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςJeep.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στοπλάι της
μπαταρίας εικ. 161.
160J0A0686C161J0A0117C
225

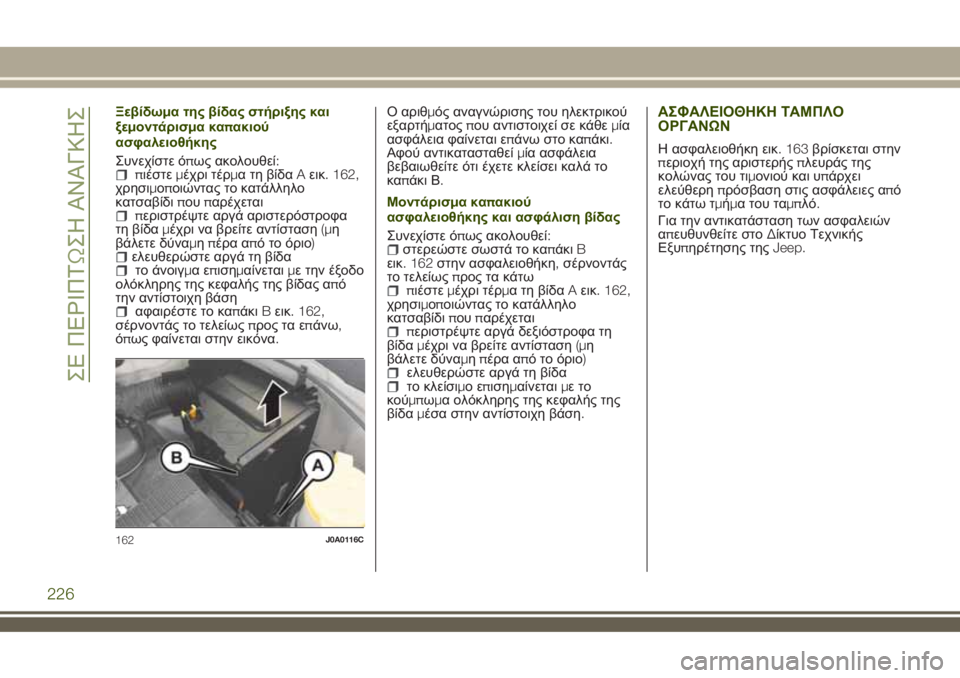

Ξεβίδωμα της βίδας στήριξης και
ξεμοντάρισμακαπακιού
ασφαλειοθήκης
Συνεχίστε όπως ακολουθεί:
πιέστεμέχρι τέρμα τη βίδαAεικ. 162,
χρησιμοποιώντας το κατάλληλο
κατσαβίδιπουπαρέχεται
περιστρέψτε αργά αριστερόστροφα
τη βίδαμέχρι να βρείτε αντίσταση(μη
βάλετε δύναμηπέρα από το όριο)
ελευθερώστε αργά τη βίδατο άνοιγμαεπισημαίνεταιμε την έξοδο
ολόκληρης της κεφαλής της βίδας από
την αντίστοιχη βάση
αφαιρέστε το καπάκιBεικ. 162,
σέρνοντάς το τελείωςπρος τα επάνω,
όπως φαίνεται στην εικόνα.Ο αριθμός αναγνώρισης του ηλεκτρικού
εξαρτήματοςπου αντιστοιχεί σε κάθεμία
ασφάλεια φαίνεται επάνω στο καπάκι.
Αφού αντικατασταθείμία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
καπάκι Β.
Μοντάρισμακαπακιού
ασφαλειοθήκης και ασφάλιση βίδας
Συνεχίστε όπως ακολουθεί:
στερεώστε σωστά το καπάκιB
εικ. 162στην ασφαλειοθήκη,σέρνοντάς
το τελείωςπρος τα κάτω
πιέστεμέχρι τέρμα τη βίδαAεικ. 162,
χρησιμοποιώντας το κατάλληλο
κατσαβίδιπουπαρέχεται
περιστρέψτε αργά δεξιόστροφα τη
βίδαμέχρι να βρείτε αντίσταση(μη
βάλετε δύναμηπέρα από το όριο)
ελευθερώστε αργά τη βίδατο κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 163βρίσκεται στην
περιοχή της αριστερήςπλευράς της
κολώνας του τιμονιού και υπάρχει
ελεύθερηπρόσβαση στις ασφάλειες από
το κάτω τμήμα του ταμπλό.
Για την αντικατάσταση των ασφαλειών
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςJeep.
162J0A0116C
226
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΣΦΑΛΕΙΟΘΗΚΕΣ ΠΟΡΤΜΠΑΓΚΑΖ
Για να φτάσετε στις ασφάλειες
χρησιμοποιήστε τη διάταξηAεικ. 164και
στη συνέχεια αφαιρέστε τοπορτάκιB.
163J0A0114C
164J0A0295C
227

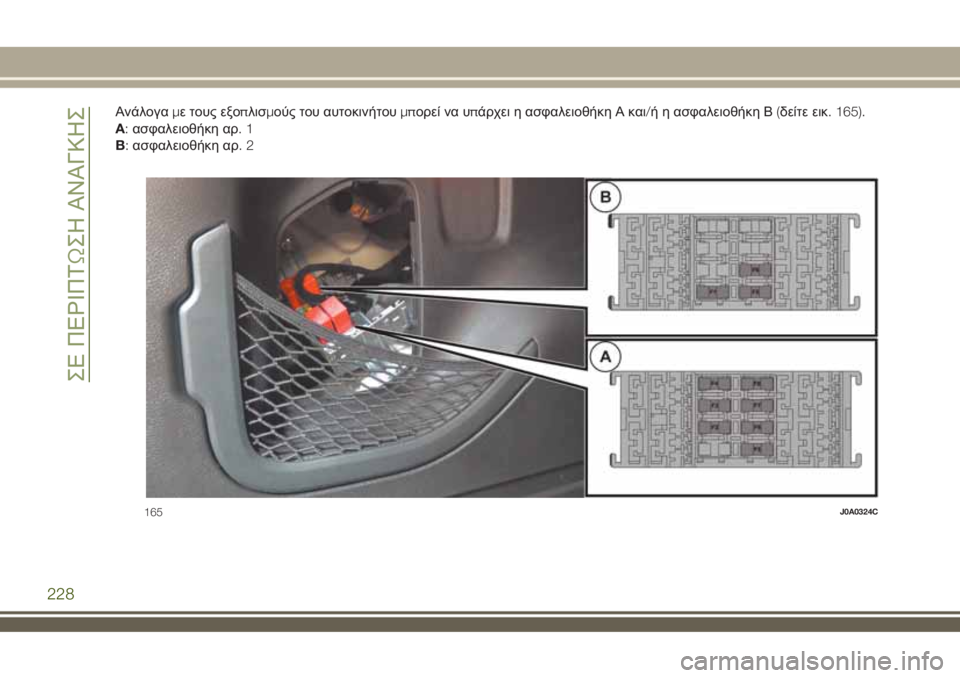

Ανάλογαμε τους εξοπλισμούς του αυτοκινήτουμπορεί να υπάρχει η ασφαλειοθήκη Α και/ή η ασφαλειοθήκη Β(δείτε εικ. 165).
A:ασφαλειοθήκη αρ.1
B:ασφαλειοθήκη αρ.2
165J0A0324C
