JEEP RENEGADE 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

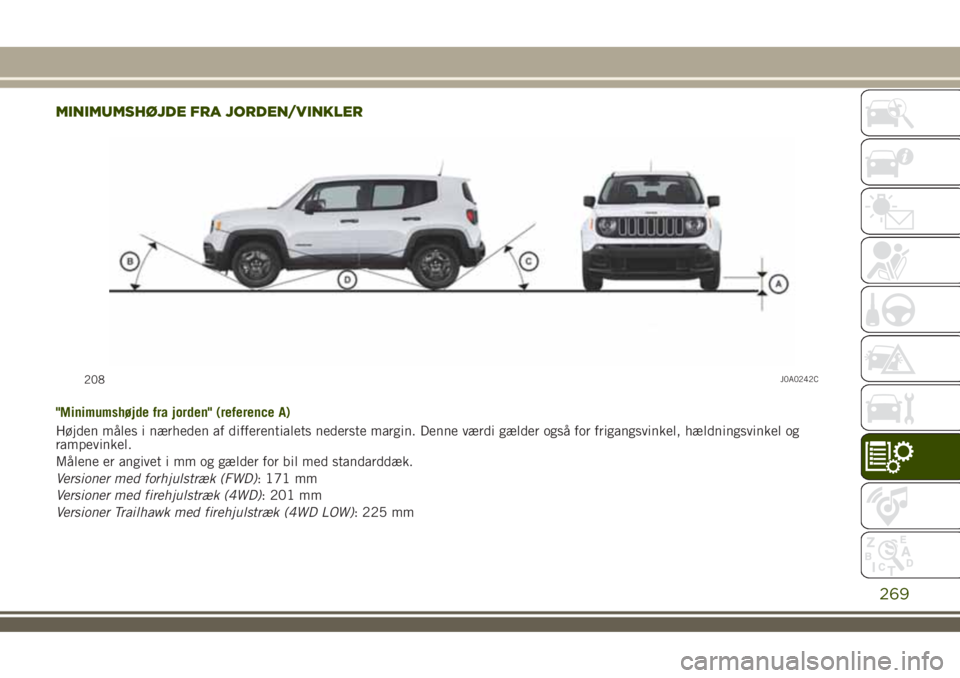

MINIMUMSHØJDE FRA JORDEN/VINKLER
"Minimumshøjde fra jorden" (reference A)
Højden måles i nærheden af differentialets nederste margin. Denne værdi gælder også for frigangsvinkel, hældningsvinkel og
rampevinkel.
Målene er angivet i mm og gælder for bil med standarddæk.
Versioner med forhjulstræk (FWD): 171 mm
Versioner med firehjulstræk (4WD): 201 mm
Versioner Trailhawk med firehjulstræk (4WD LOW): 225 mm
208J0A0242C
269

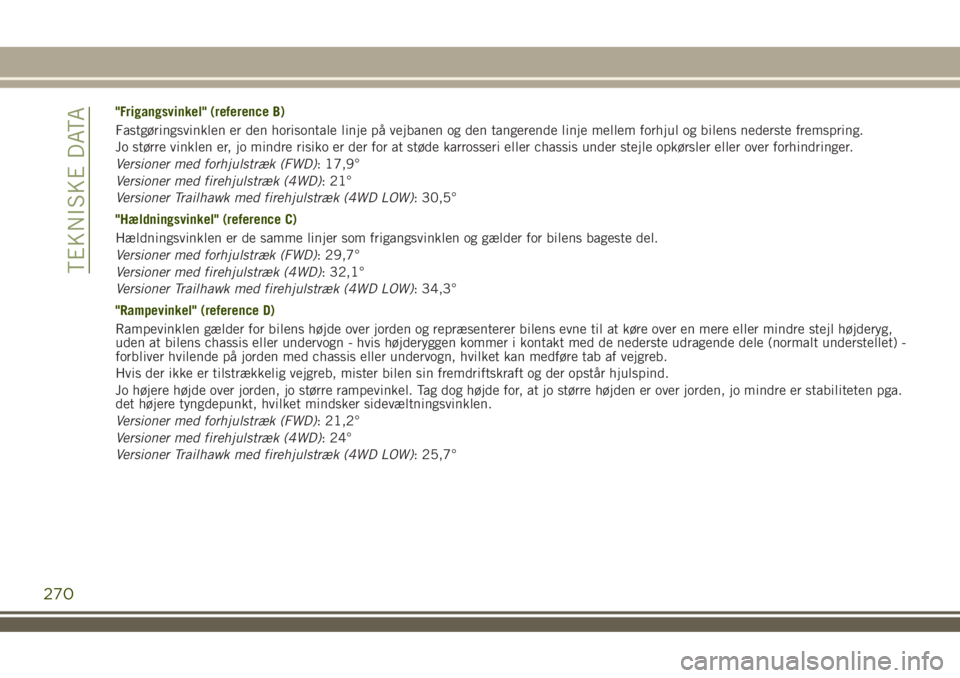

"Frigangsvinkel" (reference B)
Fastgøringsvinklen er den horisontale linje på vejbanen og den tangerende linje mellem forhjul og bilens nederste fremspring.
Jo større vinklen er, jo mindre risiko er der for at støde karrosseri eller chassis under stejle opkørsler eller over forhindringer.
Versioner med forhjulstræk (FWD): 17,9°
Versioner med firehjulstræk (4WD): 21°
Versioner Trailhawk med firehjulstræk (4WD LOW): 30,5°
"Hældningsvinkel" (reference C)
Hældningsvinklen er de samme linjer som frigangsvinklen og gælder for bilens bageste del.
Versioner med forhjulstræk (FWD): 29,7°
Versioner med firehjulstræk (4WD): 32,1°
Versioner Trailhawk med firehjulstræk (4WD LOW): 34,3°
"Rampevinkel" (reference D)
Rampevinklen gælder for bilens højde over jorden og repræsenterer bilens evne til at køre over en mere eller mindre stejl højderyg,
uden at bilens chassis eller undervogn - hvis højderyggen kommer i kontakt med de nederste udragende dele (normalt understellet) -
forbliver hvilende på jorden med chassis eller undervogn, hvilket kan medføre tab af vejgreb.
Hvis der ikke er tilstrækkelig vejgreb, mister bilen sin fremdriftskraft og der opstår hjulspind.
Jo højere højde over jorden, jo større rampevinkel. Tag dog højde for, at jo større højden er over jorden, jo mindre er stabiliteten pga.
det højere tyngdepunkt, hvilket mindsker sidevæltningsvinklen.
Versioner med forhjulstræk (FWD): 21,2°
Versioner med firehjulstræk (4WD): 24°
Versioner Trailhawk med firehjulstræk (4WD LOW): 25,7°
270
TEKNISKE DATA

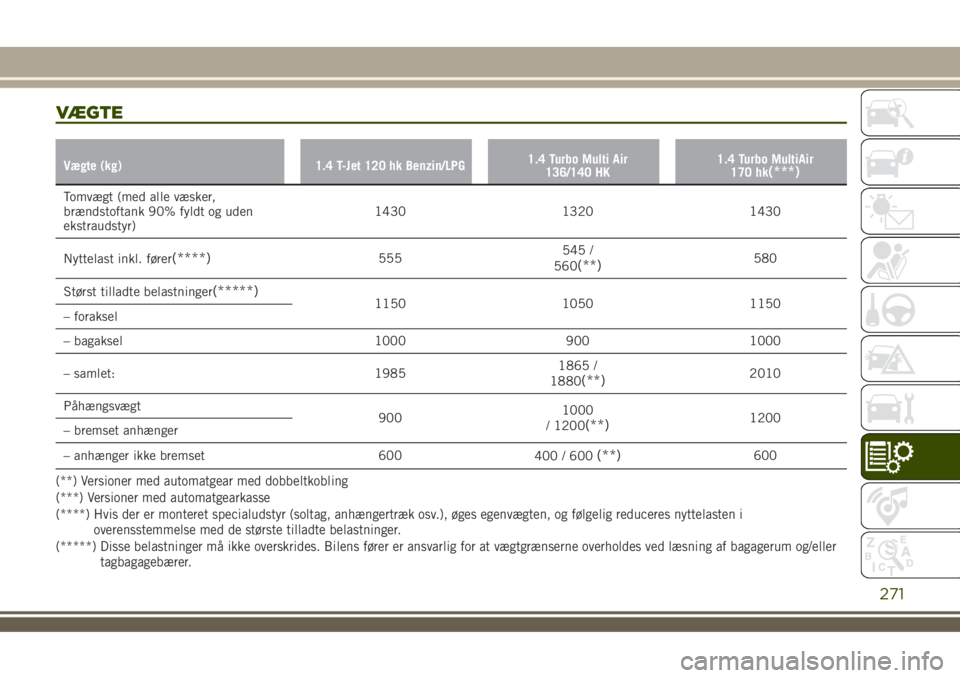

VÆ G T E
Vægte (kg) 1.4 T-Jet 120 hk Benzin/LPG1.4 Turbo Multi Air
136/140 HK1.4 Turbo MultiAir
170 hk(***)
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1430 1320 1430
Nyttelast inkl. fører
(****)555545 /
560(**)580
Størst tilladte belastninger
(*****)1150 1050 1150
– foraksel
– bagaksel 1000 900 1000
– samlet: 19851865 /
1880
(**)2010
Påhængsvægt
9001000
/ 1200
(**)1200
– bremset anhænger
– anhænger ikke bremset 600
400 / 600
(**)600
(***) Versioner med automatgearkasse
(****) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i
overensstemmelse med de største tilladte belastninger. (**) Versioner med automatgear med dobbeltkobling
(*****) Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
271

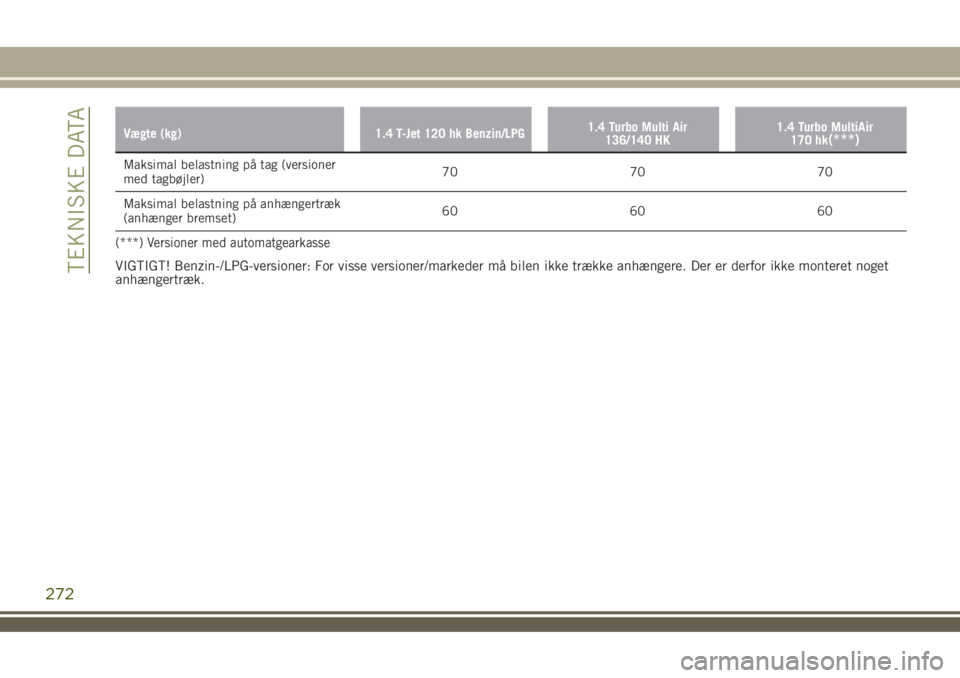

Vægte (kg) 1.4 T-Jet 120 hk Benzin/LPG1.4 Turbo Multi Air
136/140 HK1.4 Turbo MultiAir
170 hk(***)
Maksimal belastning på tag (versioner
med tagbøjler)70 70 70
Maksimal belastning på anhængertræk
(anhænger bremset)60 60 60
(***) Versioner med automatgearkasse
VIGTIGT! Benzin-/LPG-versioner: For visse versioner/markeder må bilen ikke trække anhængere. Der er derfor ikke monteret noget
anhængertræk.
272
TEKNISKE DATA

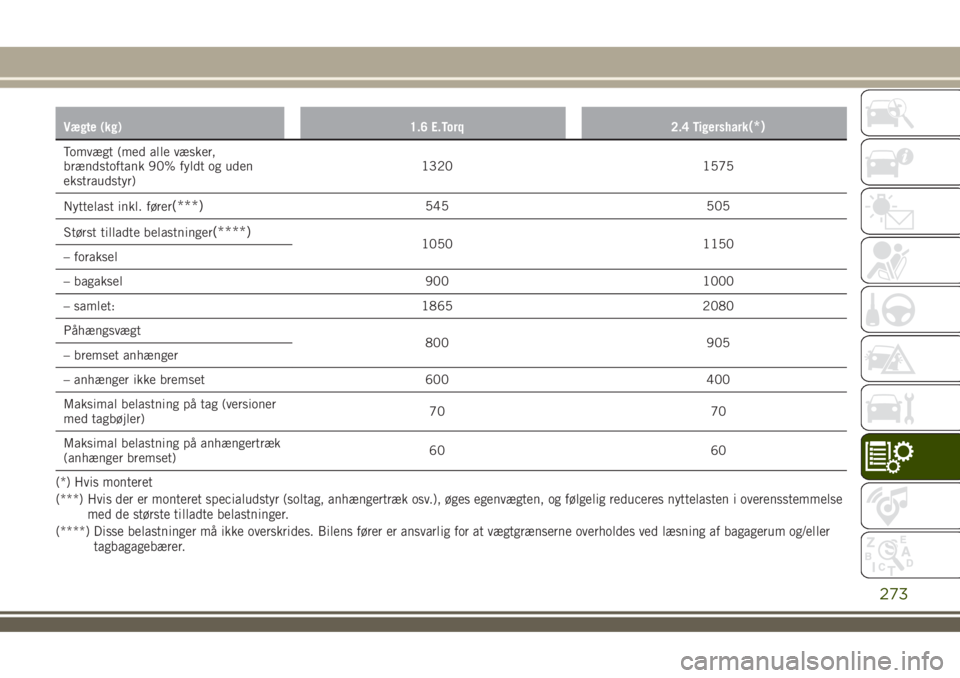

Vægte (kg) 1.6 E.Torq 2.4 Tigershark(*)
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1320 1575
Nyttelast inkl. fører
(***)545 505
Størst tilladte belastninger
(****)1050 1150
– foraksel
– bagaksel 900 1000
– samlet: 1865 2080
Påhængsvægt
800 905
– bremset anhænger
– anhænger ikke bremset 600 400
Maksimal belastning på tag (versioner
med tagbøjler)70 70
Maksimal belastning på anhængertræk
(anhænger bremset)60 60
(*) Hvis monteret
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse
med de største tilladte belastninger.
(****) Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
273

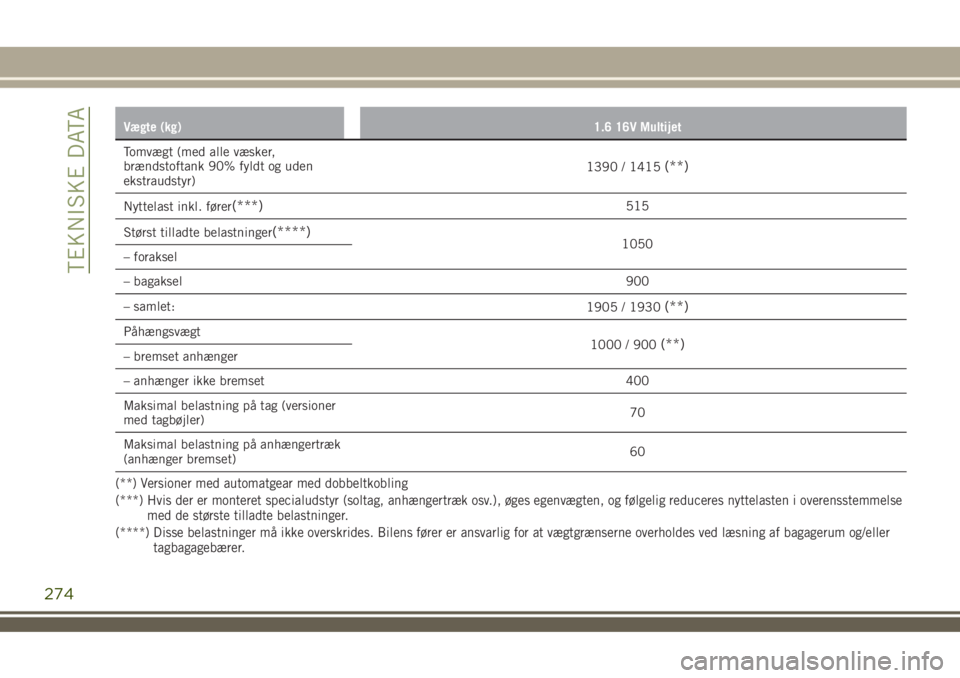

Vægte (kg) 1.6 16V Multijet
Tomvægt (med alle væsker,
brændstoftank 90% fyldt og uden
ekstraudstyr)1390 / 1415(**)
Nyttelast inkl. fører(***)515
Størst tilladte belastninger
(****)1050
– foraksel
– bagaksel900
– samlet:
1905 / 1930
(**)
Påhængsvægt
1000 / 900(**)– bremset anhænger
– anhænger ikke bremset 400
Maksimal belastning på tag (versioner
med tagbøjler)70
Maksimal belastning på anhængertræk
(anhænger bremset)60
(**) Versioner med automatgear med dobbeltkobling
(***) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i overensstemmelse
med de største tilladte belastninger.
(****) Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
274
TEKNISKE DATA

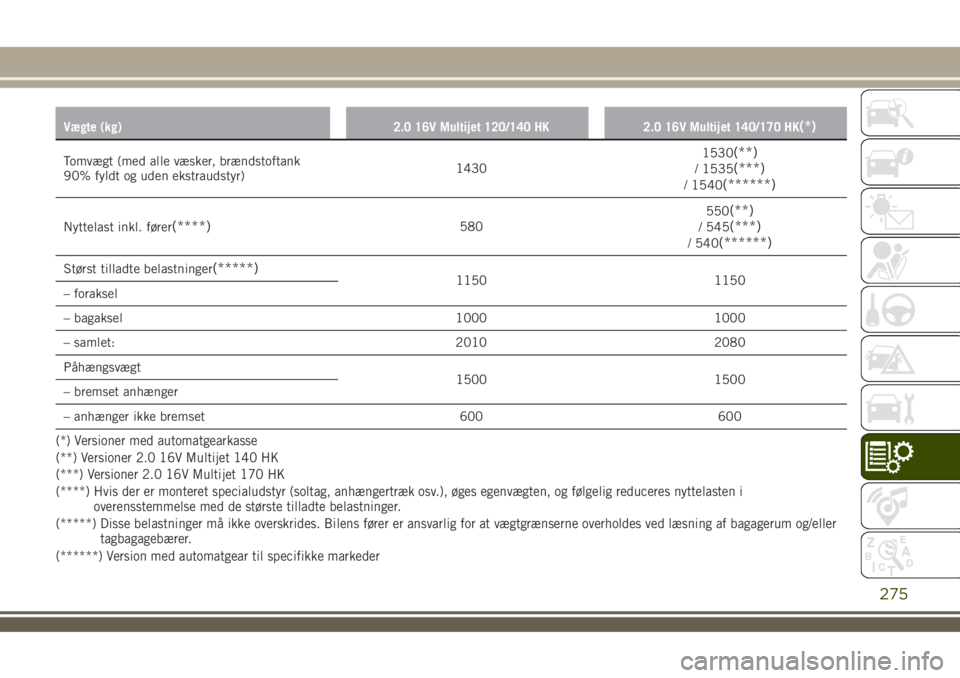

Vægte (kg) 2.0 16V Multijet 120/140 HK 2.0 16V Multijet 140/170 HK(*)
Tomvægt (med alle væsker, brændstoftank
90% fyldt og uden ekstraudstyr)14301530(**)/ 1535(***)/ 1540(******)
Nyttelast inkl. fører(****)580550(**)/ 545(***)/ 540(******)
Størst tilladte belastninger(*****)1150 1150
– foraksel
– bagaksel 1000 1000
– samlet: 2010 2080
Påhængsvægt
1500 1500
– bremset anhænger
– anhænger ikke bremset 600 600
(*) Versioner med automatgearkasse
(**) Versioner 2.0 16V Multijet 140 HK
(***) Versioner 2.0 16V Multijet 170 HK
(******) Version med automatgear til specifikke markeder (****) Hvis der er monteret specialudstyr (soltag, anhængertræk osv.), øges egenvægten, og følgelig reduceres nyttelasten i
overensstemmelse med de største tilladte belastninger.
(*****) Disse belastninger må ikke overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af bagagerum og/eller
tagbagagebærer.
275

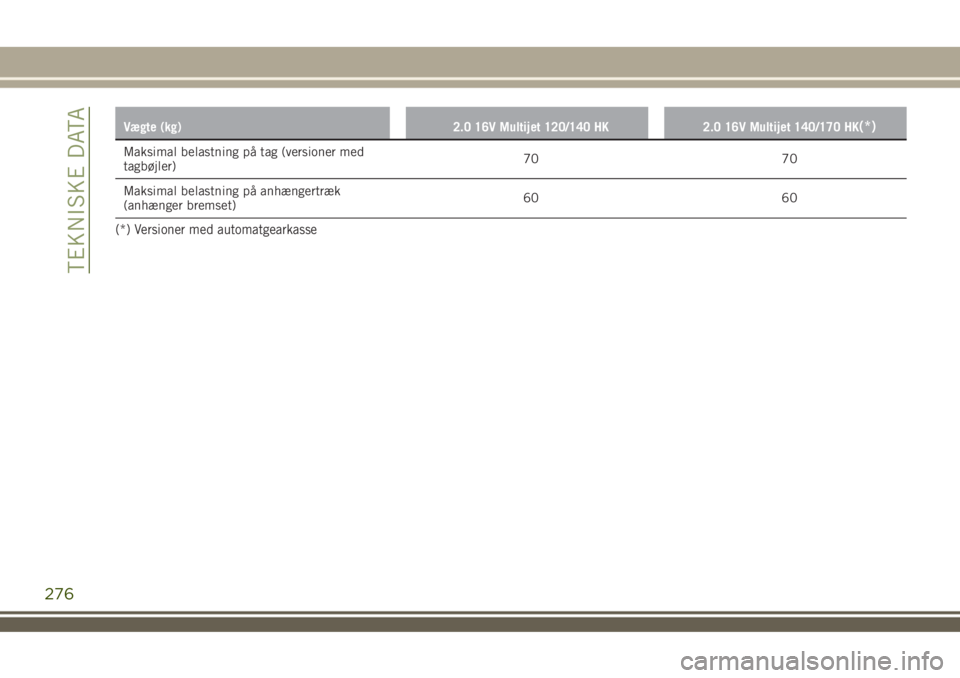

Vægte (kg) 2.0 16V Multijet 120/140 HK 2.0 16V Multijet 140/170 HK(*)
Maksimal belastning på tag (versioner med
tagbøjler)70 70
Maksimal belastning på anhængertræk
(anhænger bremset)60 60
(*) Versioner med automatgearkasse
276
TEKNISKE DATA

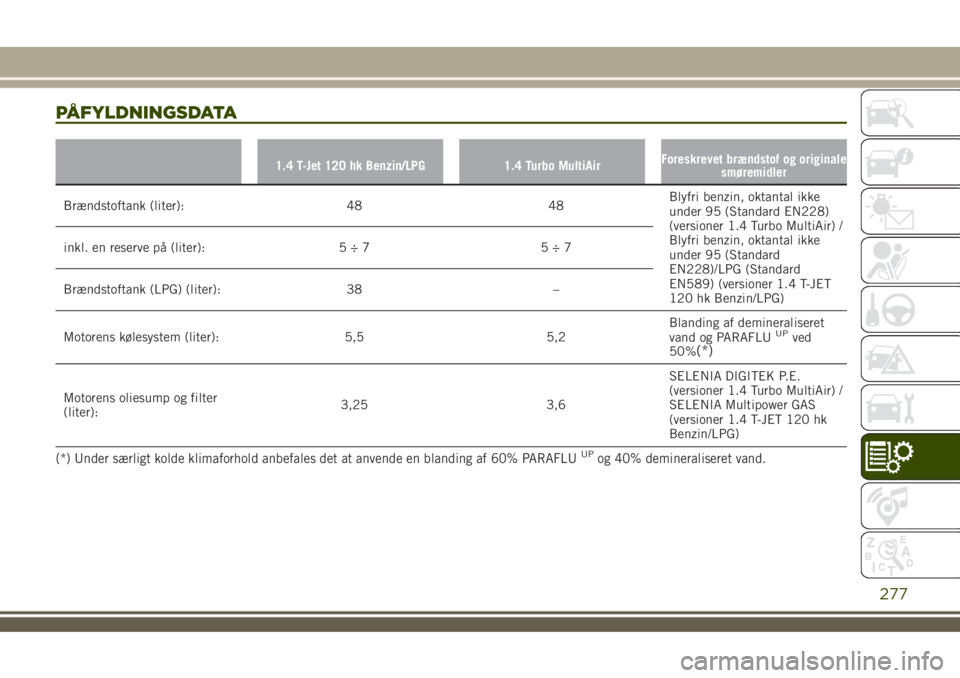

PÅFYLDNINGSDATA
1.4 T-Jet 120 hk Benzin/LPG 1.4 Turbo MultiAirForeskrevet brændstof og originale
smøremidler
Brændstoftank (liter): 48 48Blyfri benzin, oktantal ikke
under 95 (Standard EN228)
(versioner 1.4 Turbo MultiAir) /
Blyfri benzin, oktantal ikke
under 95 (Standard
EN228)/LPG (Standard
EN589) (versioner 1.4 T-JET
120 hk Benzin/LPG) inkl. en reserve på (liter): 5 ÷ 7 5 ÷ 7
Brændstoftank (LPG) (liter): 38 –
Motorens kølesystem (liter): 5,5 5,2Blanding af demineraliseret
vand og PARAFLU
UPved
50%(*)
Motorens oliesump og filter
(liter):3,25 3,6SELENIA DIGITEK P.E.
(versioner 1.4 Turbo MultiAir) /
SELENIA Multipower GAS
(versioner 1.4 T-JET 120 hk
Benzin/LPG)
(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLUUPog 40% demineraliseret vand.
277

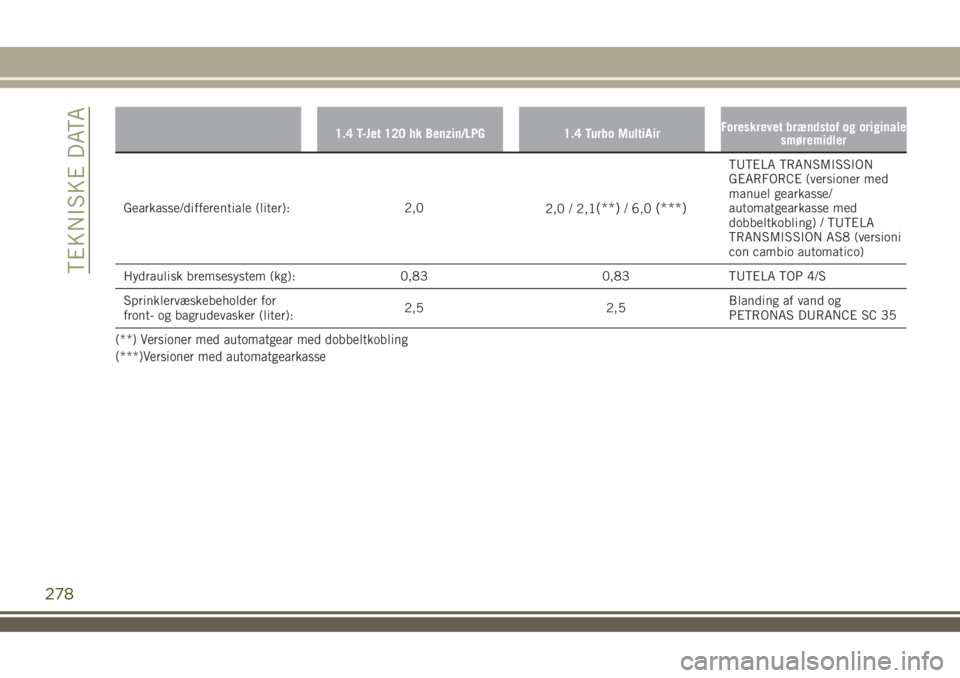

1.4 T-Jet 120 hk Benzin/LPG 1.4 Turbo MultiAirForeskrevet brændstof og originale
smøremidler
Gearkasse/differentiale (liter): 2,0
2,0 / 2,1(**)/ 6,0(***)
TUTELA TRANSMISSION
GEARFORCE (versioner med
manuel gearkasse/
automatgearkasse med
dobbeltkobling) / TUTELA
TRANSMISSION AS8 (versioni
con cambio automatico)
Hydraulisk bremsesystem (kg): 0,83 0,83 TUTELA TOP 4/S
Sprinklervæskebeholder for
front- og bagrudevasker (liter):2,5 2,5Blanding af vand og
PETRONAS DURANCE SC 35
(**) Versioner med automatgear med dobbeltkobling
(***)Versioner med automatgearkasse
278
