JEEP RENEGADE 2018 Drift- och underhållshandbok (in Swedish)

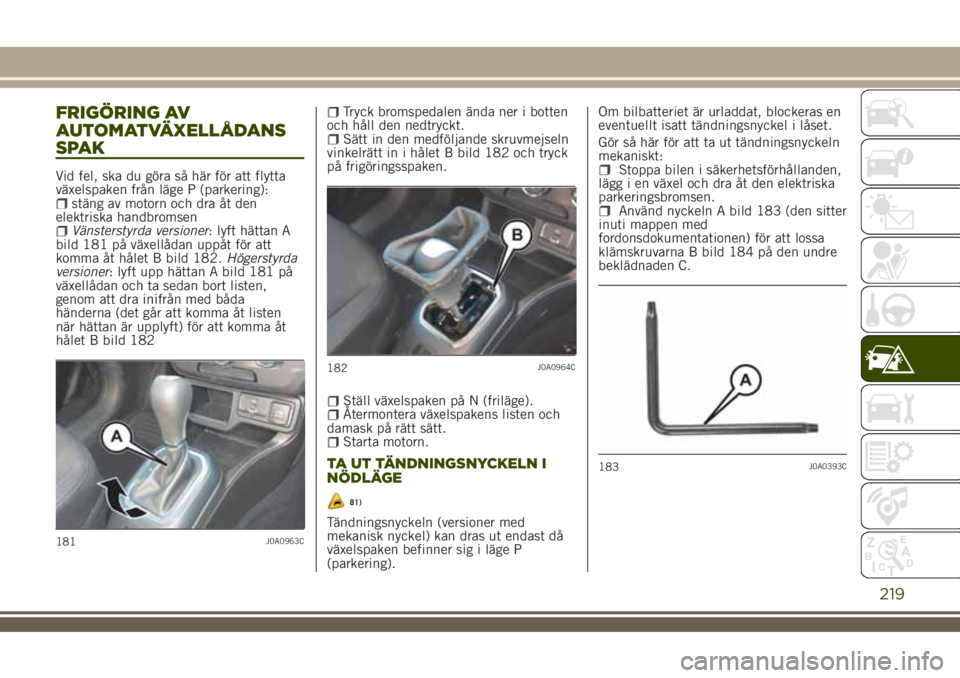

FRIGÖRING AV
AUTOMATVÄXELLÅDANS
SPAK
Vid fel, ska du göra så här för att flytta
växelspaken från läge P (parkering):
stäng av motorn och dra åt den
elektriska handbromsen
Vänsterstyrda versioner: lyft hättan A
bild 181 på växellådan uppåt för att
komma åt hålet B bild 182.Högerstyrda
versioner: lyft upp hättan A bild 181 på
växellådan och ta sedan bort listen,
genom att dra inifrån med båda
händerna (det går att komma åt listen
när hättan är upplyft) för att komma åt
hålet B bild 182
Tryck bromspedalen ända ner i botten
och håll den nedtryckt.
Sätt in den medföljande skruvmejseln
vinkelrätt in i hålet B bild 182 och tryck
på frigöringsspaken.
Ställ växelspaken på N (friläge).Återmontera växelspakens listen och
damask på rätt sätt.
Starta motorn.
TA UT TÄNDNINGSNYCKELN I
NÖDLÄGE
81)
Tändningsnyckeln (versioner med
mekanisk nyckel) kan dras ut endast då
växelspaken befinner sig i läge P
(parkering).Om bilbatteriet är urladdat, blockeras en
eventuellt isatt tändningsnyckel i låset.
Gör så här för att ta ut tändningsnyckeln
mekaniskt:
Stoppa bilen i säkerhetsförhållanden,
lägg i en växel och dra åt den elektriska
parkeringsbromsen.
Använd nyckeln A bild 183 (den sitter
inuti mappen med
fordonsdokumentationen) för att lossa
klämskruvarna B bild 184 på den undre
beklädnaden C.
181J0A0963C
182J0A0964C
183J0A0393C
219

Ta bort den undre beklädnaden C från
rattstången genom att frigöra den från
sätet.
Dra låstungan D bild 185 nedåt med
ena handen och använd den andra för att
ta ut tändningsnyckeln genom att dra
den utåt.
När du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden C
och försäkra dig om att den blockeras
riktigt. Skruva därefter åt klämskruvarna
B.
OBSERVERA!
81)Vi råder dig att låta Jeeps servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid
den övre.
184J0A0247C
185J0A0251C
220

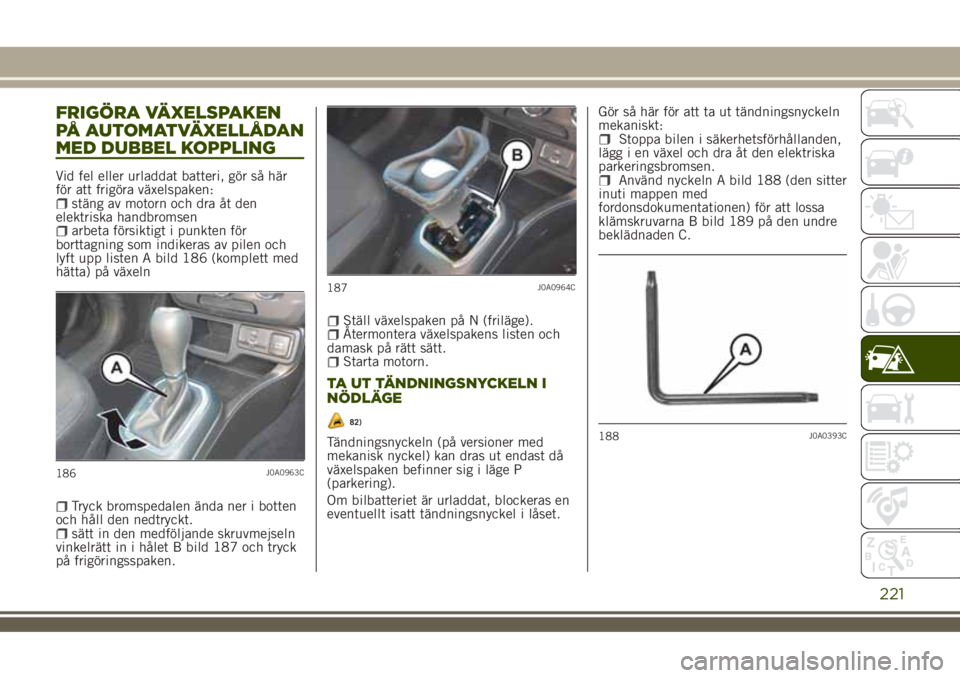

I NÖDLÄGE

FRIGÖRA VÄXELSPAKEN
PÅ AUTOMATVÄXELLÅDAN
MED DUBBEL KOPPLING
Vid fel eller urladdat batteri, gör så här
för att frigöra växelspaken:
stäng av motorn och dra åt den
elektriska handbromsen
arbeta försiktigt i punkten för
borttagning som indikeras av pilen och
lyft upp listen A bild 186 (komplett med
hätta) på växeln
Tryck bromspedalen ända ner i botten
och håll den nedtryckt.
sätt in den medföljande skruvmejseln
vinkelrätt in i hålet B bild 187 och tryck
på frigöringsspaken.
Ställ växelspaken på N (friläge).Återmontera växelspakens listen och
damask på rätt sätt.
Starta motorn.
TA UT TÄNDNINGSNYCKELN I
NÖDLÄGE
82)
Tändningsnyckeln (på versioner med
mekanisk nyckel) kan dras ut endast då
växelspaken befinner sig i läge P
(parkering).
Om bilbatteriet är urladdat, blockeras en
eventuellt isatt tändningsnyckel i låset.Gör så här för att ta ut tändningsnyckeln
mekaniskt:
Stoppa bilen i säkerhetsförhållanden,
lägg i en växel och dra åt den elektriska
parkeringsbromsen.
Använd nyckeln A bild 188 (den sitter
inuti mappen med
fordonsdokumentationen) för att lossa
klämskruvarna B bild 189 på den undre
beklädnaden C.
186J0A0963C
187J0A0964C
188J0A0393C
221

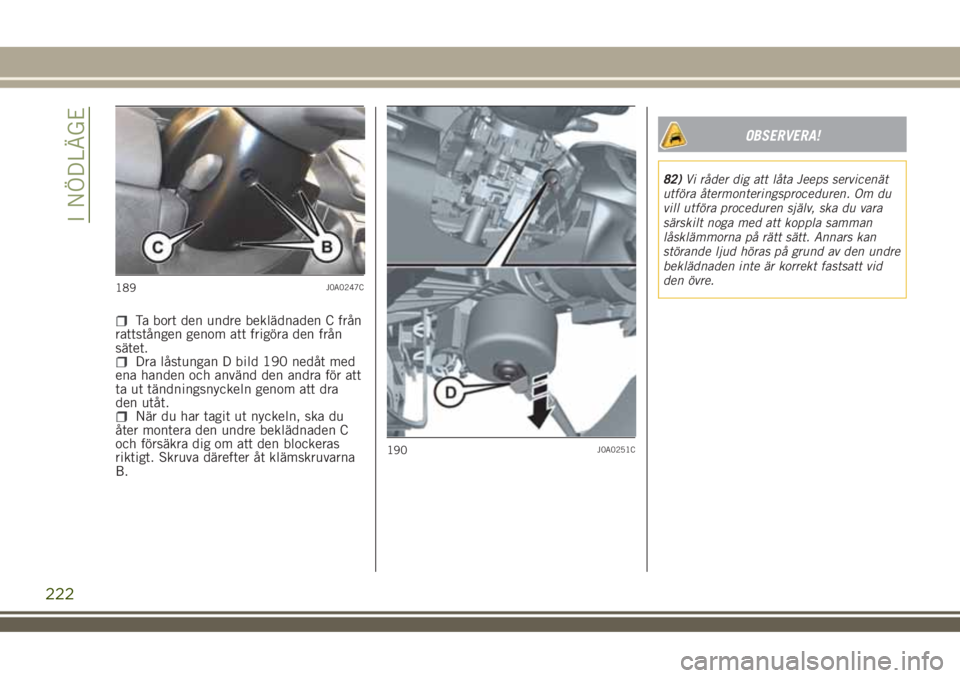

Ta bort den undre beklädnaden C från
rattstången genom att frigöra den från
sätet.
Dra låstungan D bild 190 nedåt med
ena handen och använd den andra för att
ta ut tändningsnyckeln genom att dra
den utåt.
När du har tagit ut nyckeln, ska du
åter montera den undre beklädnaden C
och försäkra dig om att den blockeras
riktigt. Skruva därefter åt klämskruvarna
B.
OBSERVERA!
82)Vi råder dig att låta Jeeps servicenät
utföra återmonteringsproceduren. Om du
vill utföra proceduren själv, ska du vara
särskilt noga med att koppla samman
låsklämmorna på rätt sätt. Annars kan
störande ljud höras på grund av den undre
beklädnaden inte är korrekt fastsatt vid
den övre.
189J0A0247C
190J0A0251C
222
I NÖDLÄGE

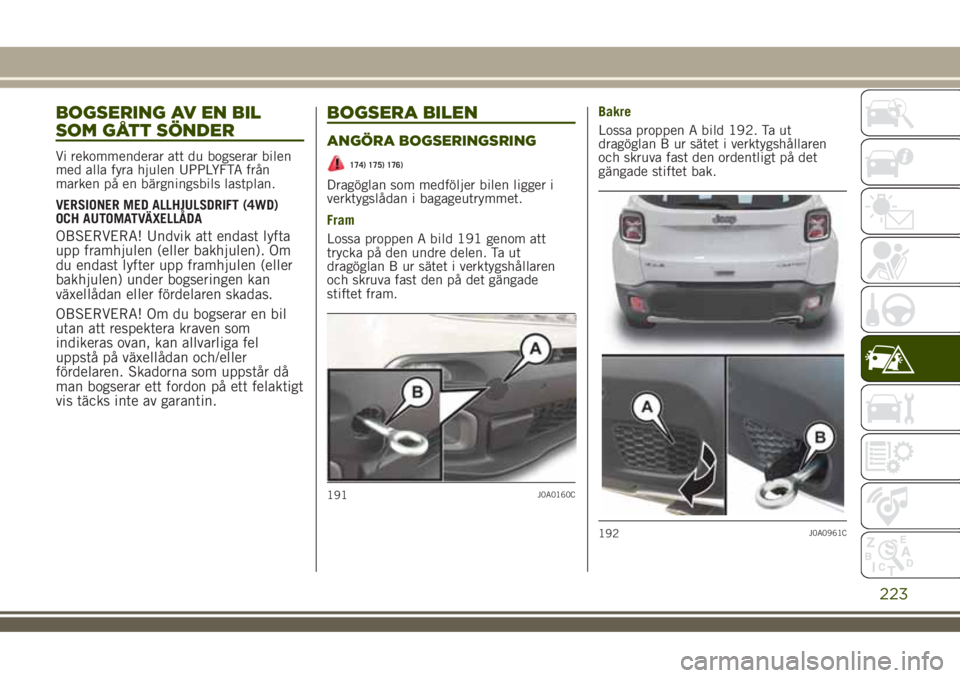

BOGSERING AV EN BIL
SOM GÅTT SÖNDER
Vi rekommenderar att du bogserar bilen
med alla fyra hjulen UPPLYFTA från
marken på en bärgningsbils lastplan.
VERSIONER MED ALLHJULSDRIFT (4WD)
OCH AUTOMATVÄXELLÅDA
OBSERVERA! Undvik att endast lyfta
upp framhjulen (eller bakhjulen). Om
du endast lyfter upp framhjulen (eller
bakhjulen) under bogseringen kan
växellådan eller fördelaren skadas.
OBSERVERA! Om du bogserar en bil
utan att respektera kraven som
indikeras ovan, kan allvarliga fel
uppstå på växellådan och/eller
fördelaren. Skadorna som uppstår då
man bogserar ett fordon på ett felaktigt
vis täcks inte av garantin.
BOGSERA BILEN
ANGÖRA BOGSERINGSRING
174) 175) 176)
Dragöglan som medföljer bilen ligger i
verktygslådan i bagageutrymmet.
Fram
Lossa proppen A bild 191 genom att
trycka på den undre delen. Ta ut
dragöglan B ur sätet i verktygshållaren
och skruva fast den på det gängade
stiftet fram.Bakre
Lossa proppen A bild 192. Ta ut
dragöglan B ur sätet i verktygshållaren
och skruva fast den ordentligt på det
gängade stiftet bak.
191J0A0160C
192J0A0961C
223

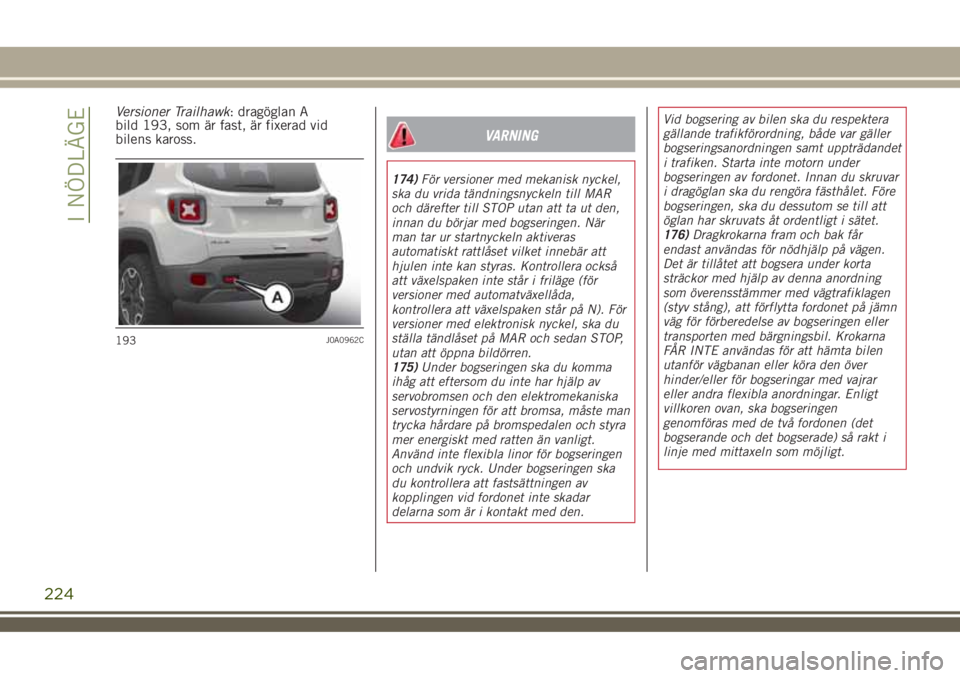

Versioner Trailhawk: dragöglan A
bild 193, som är fast, är fixerad vid
bilens kaross.
VARNING
174)För versioner med mekanisk nyckel,
ska du vrida tändningsnyckeln till MAR
och därefter till STOP utan att ta ut den,
innan du börjar med bogseringen. När
man tar ur startnyckeln aktiveras
automatiskt rattlåset vilket innebär att
hjulen inte kan styras. Kontrollera också
att växelspaken inte står i friläge (för
versioner med automatväxellåda,
kontrollera att växelspaken står på N). För
versioner med elektronisk nyckel, ska du
ställa tändlåset på MAR och sedan STOP,
utan att öppna bildörren.
175)Under bogseringen ska du komma
ihåg att eftersom du inte har hjälp av
servobromsen och den elektromekaniska
servostyrningen för att bromsa, måste man
trycka hårdare på bromspedalen och styra
mer energiskt med ratten än vanligt.
Använd inte flexibla linor för bogseringen
och undvik ryck. Under bogseringen ska
du kontrollera att fastsättningen av
kopplingen vid fordonet inte skadar
delarna som är i kontakt med den.Vid bogsering av bilen ska du respektera
gällande trafikförordning, både var gäller
bogseringsanordningen samt uppträdandet
i trafiken. Starta inte motorn under
bogseringen av fordonet. Innan du skruvar
i dragöglan ska du rengöra fästhålet. Före
bogseringen, ska du dessutom se till att
öglan har skruvats åt ordentligt i sätet.
176)Dragkrokarna fram och bak får
endast användas för nödhjälp på vägen.
Det är tillåtet att bogsera under korta
sträckor med hjälp av denna anordning
som överensstämmer med vägtrafiklagen
(styv stång), att förflytta fordonet på jämn
väg för förberedelse av bogseringen eller
transporten med bärgningsbil. Krokarna
FÅR INTE användas för att hämta bilen
utanför vägbanan eller köra den över
hinder/eller för bogseringar med vajrar
eller andra flexibla anordningar. Enligt
villkoren ovan, ska bogseringen
genomföras med de två fordonen (det
bogserande och det bogserade) så rakt i
linje med mittaxeln som möjligt.
193J0A0962C
224
I NÖDLÄGE

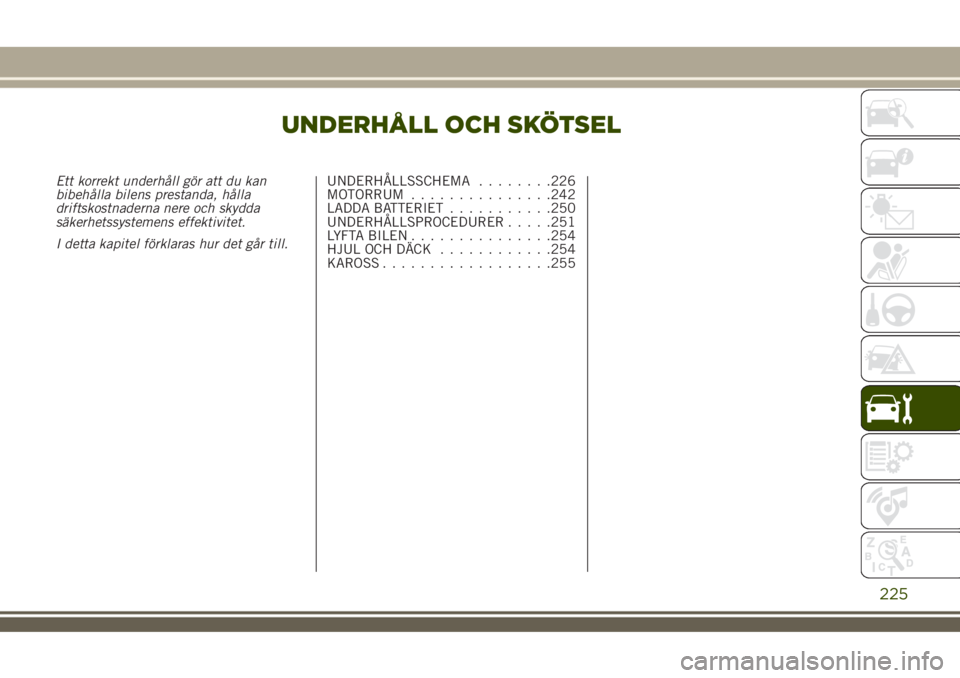

UNDERHÅLL OCH SKÖTSEL
Ett korrekt underhåll gör att du kan
bibehålla bilens prestanda, hålla
driftskostnaderna nere och skydda
säkerhetssystemens effektivitet.
I detta kapitel förklaras hur det går till.UNDERHÅLLSSCHEMA........226
MOTORRUM...............242
LADDA BATTERIET...........250
UNDERHÅLLSPROCEDURER.....251
LYFTA BILEN...............254
HJUL OCH DÄCK............254
KAROSS..................255
225

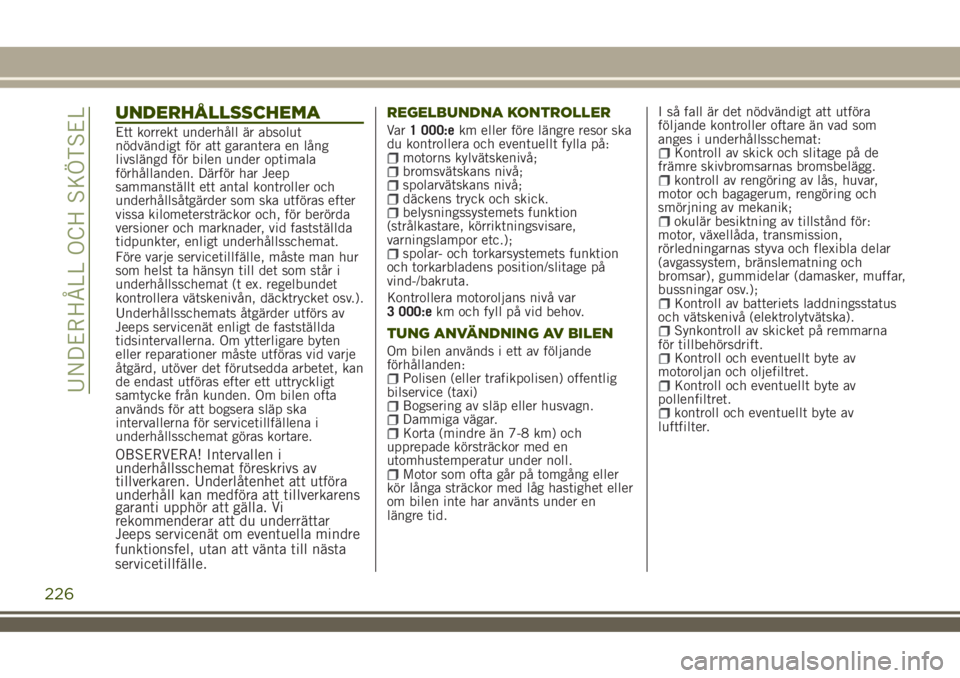

UNDERHÅLLSSCHEMA
Ett korrekt underhåll är absolut
nödvändigt för att garantera en lång
livslängd för bilen under optimala
förhållanden. Därför har Jeep
sammanställt ett antal kontroller och
underhållsåtgärder som ska utföras efter
vissa kilometersträckor och, för berörda
versioner och marknader, vid fastställda
tidpunkter, enligt underhållsschemat.
Före varje servicetillfälle, måste man hur
som helst ta hänsyn till det som står i
underhållsschemat (t ex. regelbundet
kontrollera vätskenivån, däcktrycket osv.).
Underhållsschemats åtgärder utförs av
Jeeps servicenät enligt de fastställda
tidsintervallerna. Om ytterligare byten
eller reparationer måste utföras vid varje
åtgärd, utöver det förutsedda arbetet, kan
de endast utföras efter ett uttryckligt
samtycke från kunden. Om bilen ofta
används för att bogsera släp ska
intervallerna för servicetillfällena i
underhållsschemat göras kortare.
OBSERVERA! Intervallen i
underhållsschemat föreskrivs av
tillverkaren. Underlåtenhet att utföra
underhåll kan medföra att tillverkarens
garanti upphör att gälla. Vi
rekommenderar att du underrättar
Jeeps servicenät om eventuella mindre
funktionsfel, utan att vänta till nästa
servicetillfälle.REGELBUNDNA KONTROLLER
Var1 000:ekm eller före längre resor ska
du kontrollera och eventuellt fylla på:
motorns kylvätskenivå;bromsvätskans nivå;spolarvätskans nivå;däckens tryck och skick.belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc.);
spolar- och torkarsystemets funktion
och torkarbladens position/slitage på
vind-/bakruta.
Kontrollera motoroljans nivå var
3 000:ekm och fyll på vid behov.
TUNG ANVÄNDNING AV BILEN
Om bilen används i ett av följande
förhållanden:
Polisen (eller trafikpolisen) offentlig
bilservice (taxi)
Bogsering av släp eller husvagn.Dammiga vägar.Korta (mindre än 7-8 km) och
upprepade körsträckor med en
utomhustemperatur under noll.
Motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet eller
om bilen inte har använts under en
längre tid.I så fall är det nödvändigt att utföra
följande kontroller oftare än vad som
anges i underhållsschemat:
Kontroll av skick och slitage på de
främre skivbromsarnas bromsbelägg.
kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring och
smörjning av mekanik;
okulär besiktning av tillstånd för:
motor, växellåda, transmission,
rörledningarnas styva och flexibla delar
(avgassystem, bränslematning och
bromsar), gummidelar (damasker, muffar,
bussningar osv.);
Kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska).
Synkontroll av skicket på remmarna
för tillbehörsdrift.
Kontroll och eventuellt byte av
motoroljan och oljefiltret.
Kontroll och eventuellt byte av
pollenfiltret.
kontroll och eventuellt byte av
luftfilter.
226
UNDERHÅLL OCH SKÖTSEL

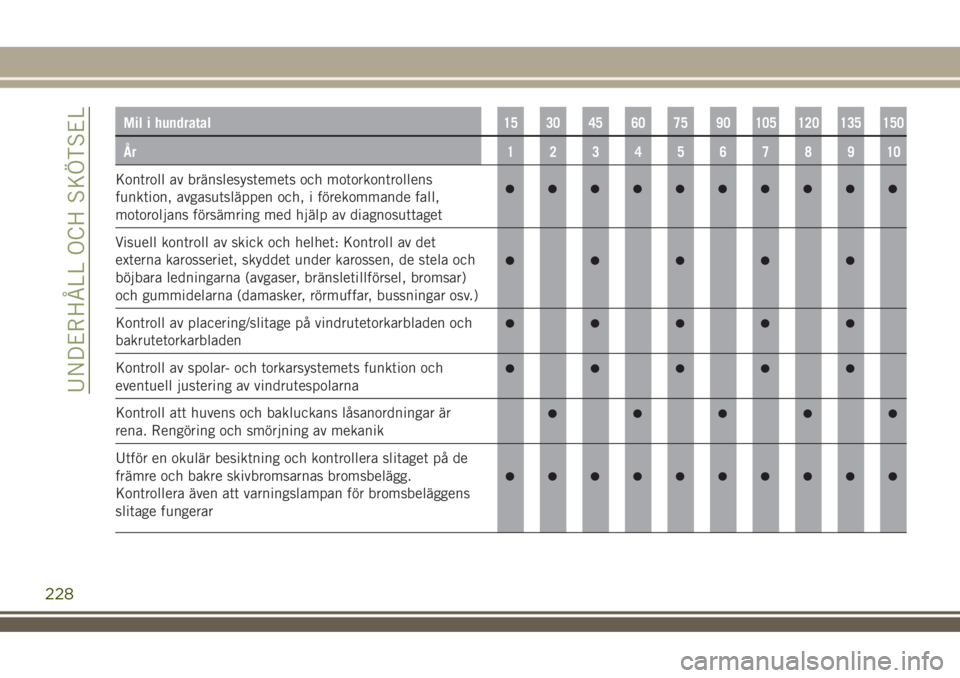

UNDERHÅLLSSCHEMA (versioner 1.4 T-Jet 120 hk LPG / 1.4 Turbo MultiAir / 2.4 Tigershark)
VARNING När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen, enligt
intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering samt kontroll av skick/förfallodatum för
däcklagningssatsen TireKit (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)
Okulär besiktning av LPG-ledningarnas och kopplingarnas
tillstånd samt LPG-tankens fastsättning (versioner
1.4 T-Jet 120 hk LPG)
Kontroll av avgasutsläpp/avgasernas rökgrad
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att
anläggningen är hel.
227

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av bränslesystemets och motorkontrollens
funktion, avgasutsläppen och, i förekommande fall,
motoroljans försämring med hjälp av diagnosuttaget
Visuell kontroll av skick och helhet: Kontroll av det
externa karosseriet, skyddet under karossen, de stela och
böjbara ledningarna (avgaser, bränsletillförsel, bromsar)
och gummidelarna (damasker, rörmuffar, bussningar osv.)
Kontroll av placering/slitage på vindrutetorkarbladen och
bakrutetorkarbladen
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är
rena. Rengöring och smörjning av mekanik
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg.
Kontrollera även att varningslampan för bromsbeläggens
slitage fungerar
228
UNDERHÅLL OCH SKÖTSEL
